Producttype	NIKKOR AF-S type G fotolens met geïntegreerde CPU
Brandpuntsafstand	300 mm
Maximale opening	f/2,8
Optische constructie	11 elementen in 8 groepen (3 ED-glazen, nanokristalcoating, beschermglas)
Beeldhoek	8°10' (FX), 5°20' (DX), 6°40' (IX240)
Scherpstelling	IF-systeem (Internal Focusing), autofocus met stille motor, onafhankelijke scherpstelring
Trillingsreductie	Optische VR met VCM-motoren, NORMAL- en ACTIVE-modus
Minimale scherpstelafstand	2,3 m (AF), 2,2 m (MF) vanaf het brandvlak
Aantal diafragmalamellen	9 (cirkelvormig)
Diafragmabereik	f/2,8 tot f/22
Scherpstelbediening	Schakelaars A/M, M/A, bereikbegrenzer FULL/∞-6 m, selecteur AF-L/MEMORY RECALL/AF-ON
Vatting	Nikon bajonet
Afmetingen (diameter × lengte)	Ongeveer 124 × 267,5 mm
Gewicht	Ongeveer 2 900 g
Filterdiameter	52 mm (schroeffilter, inzetbaar)
Meegeleverde accessoires	Voordop (schuifdop), achterdop, zonnekap HK-30, semi-zachte tas CL-L1, filterhouder, NC 52 mm filter, draagriem LN-1
Compatibele teleconverters	AF-I/AF-S TC-14E/II/III, TC-17E II, TC-20E/II/III
Statiefvoet	Ingebouwde draaibare statiefring (verwijderbaar, 360° draaibaar, index op 90°)
Onderhoud	Reiniging met blaasbalg, zachte borstel, ethylalcohol op optisch doekje; organische oplosmiddelen vermijden
Veiligheid	Niet in de zon kijken, buiten bereik van kinderen houden, brandbare gassen vermijden, gebruiken bij droog weer
Repareerbaarheid	Reparaties door erkende Nikon-technicus; reserveonderdelen verkrijgbaar via klantenservice
Algemene informatie	Professionele lens, compatibel met Nikon reflex (FX/DX), F6, F5, etc.

Veelgestelde vragen - Nikkor AFS 300mm f2.8G ED VR II NIKON

Welke scherpstelmodi zijn beschikbaar?

De lens biedt de modi A/M (AF met AF-prioriteit, handmatige override minder gevoelig) en M/A (AF met MF-prioriteit, directe handmatige override). De modusschakelaar op de lens biedt ook de M-stand (handmatig).

Hoe werkt de trillingsreductie (VR)?

De VR compenseert camerabewegingen. Twee modi zijn beschikbaar: NORMAL (voor de meeste situaties, inclusief panoramabewegingen) en ACTIVE (voor sterke trillingen, bv. vanuit een voertuig). Activeer de VR via de AAN/UIT-ring.

Hoe gebruik ik de Memory Recall-functie?

1. Stel scherp op een onderwerp en druk op de geheugenknop om de afstand op te slaan. 2. Zet de selectieschakelaar op MEMORY RECALL. 3. Druk op een scherpstelknop om de afstand op te roepen en maak de foto.

Welke teleconverters zijn compatibel met deze lens?

De volgende AF-I/AF-S teleconverters zijn compatibel: TC-14E, TC-14E II, TC-14E III, TC-17E II, TC-20E, TC-20E II, TC-20E III.

Hoe reinig ik de lens?

Gebruik een blaasbalg of zachte borstel voor stof. Voor vingerafdrukken een zachte katoenen of optische doek licht bevochtigd met ethylalcohol (ethanol), in cirkelvormige bewegingen van het midden naar buiten. Gebruik nooit organische oplosmiddelen.

Hoe bevestig ik de zonnekap?

Lijn het merkteken van de zonnekap uit met dat van de lens en draai tot u een klik hoort. Draai de schroef van de zonnekap vast om hem stevig te bevestigen. Voor opslag monteert u hem omgekeerd.

Wat is de minimale scherpstelafstand?

De minimale afstand is 2,3 m in autofocus en 2,2 m in handmatige scherpstelling, gemeten vanaf het brandvlak.

Kan ik een statief gebruiken met deze lens?

Ja, de lens heeft een ingebouwde draaibare statiefring. Bevestig het statief aan de ring in plaats van aan de camera. U kunt de lens draaien van liggend naar staand formaat.

Welke camera's zijn volledig compatibel met alle functies?

Nikon digitale reflexcamera's (FX/DX), F6, F5, F100, F80, F75, F65 en compatibele AF-modellen. Raadpleeg de handleiding van uw camera voor eventuele beperkingen.

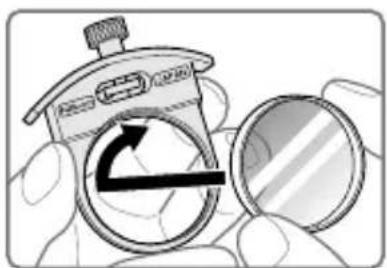

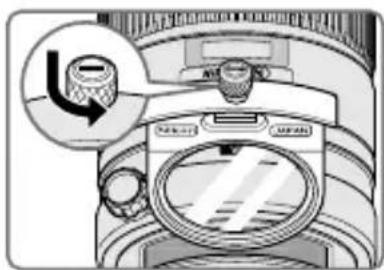

Hoe gebruik ik het inzetbare circulaire polarisatiefilter C-PL1L?

Verwijder de filterhouder door op de knop te drukken en te draaien. Schroef het C-PL1L-filter op de zijde gemarkeerd met 'Nikon Japan' van de houder. Merk op dat de scherpstelafstand iets kan variëren.

GEBRUIKSAANWIJZING Nikkor AFS 300mm f2.8G ED VR II NIKON

Gebruikshandleiding P. 102

Manuale d'uso P. 116

Haal het toestel niet uit elkaar

Het aanraken van de inwendige delen van het fototoestel of van het objectief kan een letsel veroorzaken. Herstellingen mogen alleen worden uitgevoerd door bevoegde technici. Indien het fototoestel of het objectief breekt na een val of een ander ongeluk, laat u het product door een door Nikon erkende servicedienst nakijken nadat u de stekker uit het stopcontact hebt gehaald en/of de batterijen hebt verwijderd.

Schakel het toestel onmiddellijk uit bij storingen

Indien u merkt dat er rook of een ongewone geur uit het fototoestel of het objectief komt, moet u de batterij onmiddellijk verwijderen om brandwonden te vermijden. Verdere bediening van het toestel kan een letsel tot gevolg hebben.

Nadat u de stroombron hebt verwijderd of losgekoppeld, laat u het toestel nakijken door een door Nikon erkende servicedienst.

Gebruik het fototoestel of het objectief niet in de buurt van ontvlambare gassen

Het bedienen van elektronische apparatuur in de buurt van ontvlambare gassen kan leiden tot een ontploffing of brand.

Kijk niet naar de zon door het objectief of de beeldzoeker

Kijken naar de zon of naar ander fel licht door het objectief of de beeldzoeker kan een blijvend oogletsel veroorzaken.

Buiten het bereik van kinderen houden

Zorg ervoor dat kleine kinderen de batterijen of andere kleine onderdelen niet in hun mond kunnen stoppen.

Let op de volgende punten bij het gebruik van het fototoestel en het objectief

• Houd de camera en het objectief droog. Indien u deze voorzorgsmaatregel niet in acht neemt, kan dit brand of een elektrische schok tot gevolg hebben.
• Bedien het fototoestel of het objectief niet of raak deze niet aan met natte handen. Indien u deze voorzorgsmaatregel niet in acht neemt, kan dit een elektrische schok tot gevolg hebben.
• Wanneer u opnames maakt bij tegenlicht, mag u het objectief niet naar de zon richten en moet u vermijden dat zonlicht rechtstreeks in het objectief valt. Dit kan namelijk leiden tot oververhitting van de camera met mogelijk brand tot gevolg.
• Wanneer u het objectief niet gebruikt gedurende een langere periode, bevestig dan zowel de voorste als de achterste objectiefdoppen om het objectief te beschermen tegen direct zonlicht. Indien u deze voorzorgsmaatregel niet in acht neemt, kan dit brand tot gevolg hebben, aangezien het objectief het zonlicht kan convergeren op een ontvlambaar voorwerp.

Mededelingen voor klanten in Europa

Dit symbool geeft aan dat elektrische en elektronische apparaten via gescheiden inzameling moeten worden afgevoerd.

Het volgende is alleen van toepassing op gebruikers in Europese landen:

• Dit product moet gescheiden van het overige afval worden ingeleverd bij een daarvoor bestemd inzamelingspunt. Gooi dit product niet weg als huishoudafval.
• Gescheiden inzameling en recycling helpt bij het behoud van natuurlijke bronnen en voorkomt negatieve gevolgen voor de menselijke gezondheid en het milieu die kunnen ontstaan door een onjuiste verwerking van afval.
• Neem voor meer informatie contact op met de leverancier of de gemeentelijke reinigingsdienst.

Bedankt voor de aankoop van het AF-S NIKKOR 300mm f/2,8G ED VR II-objectief. Lees deze instructies eerst door en raadpleeg de gebruikshandleiding van uw camera alvorens u dit objectief gebruikt.

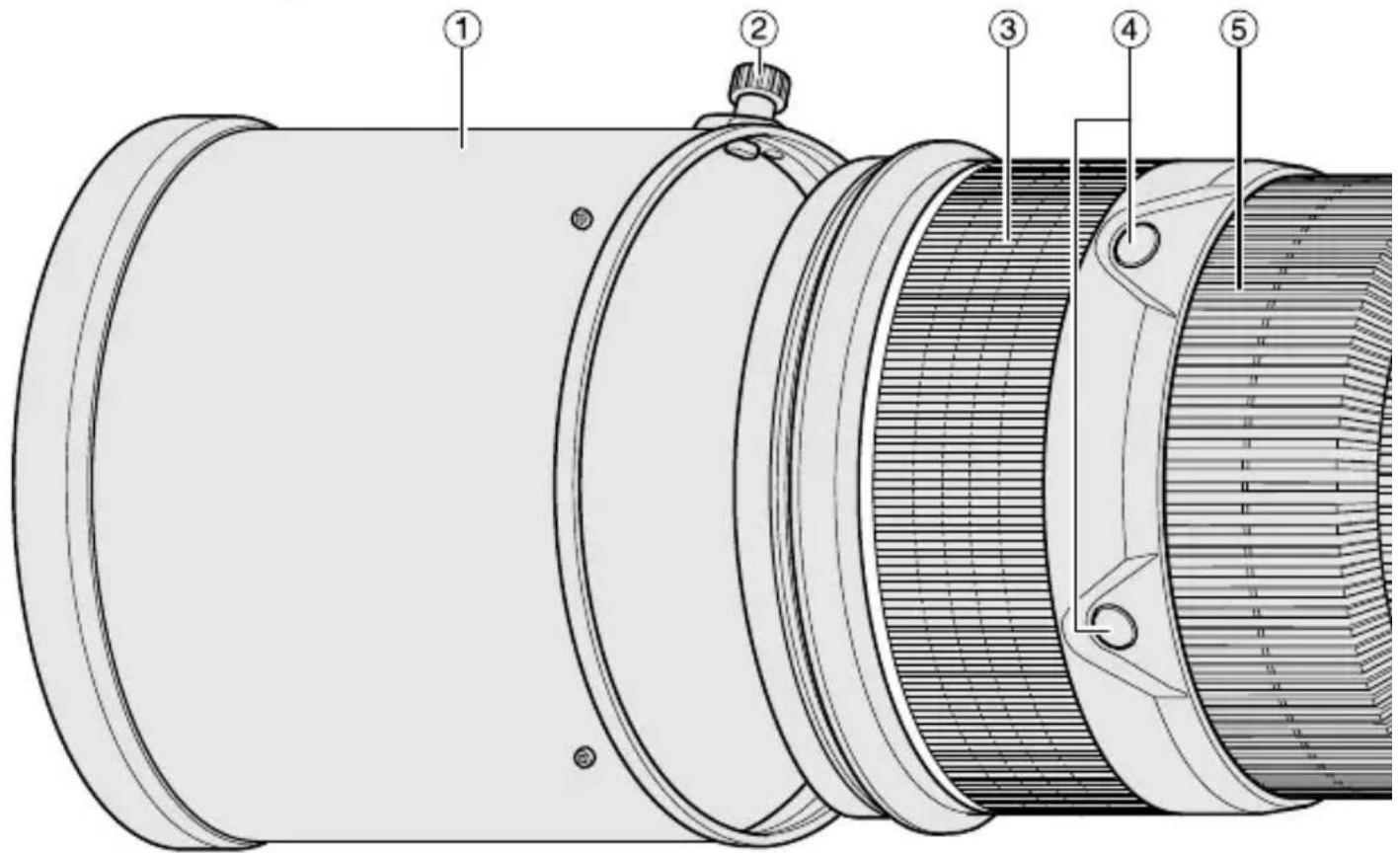

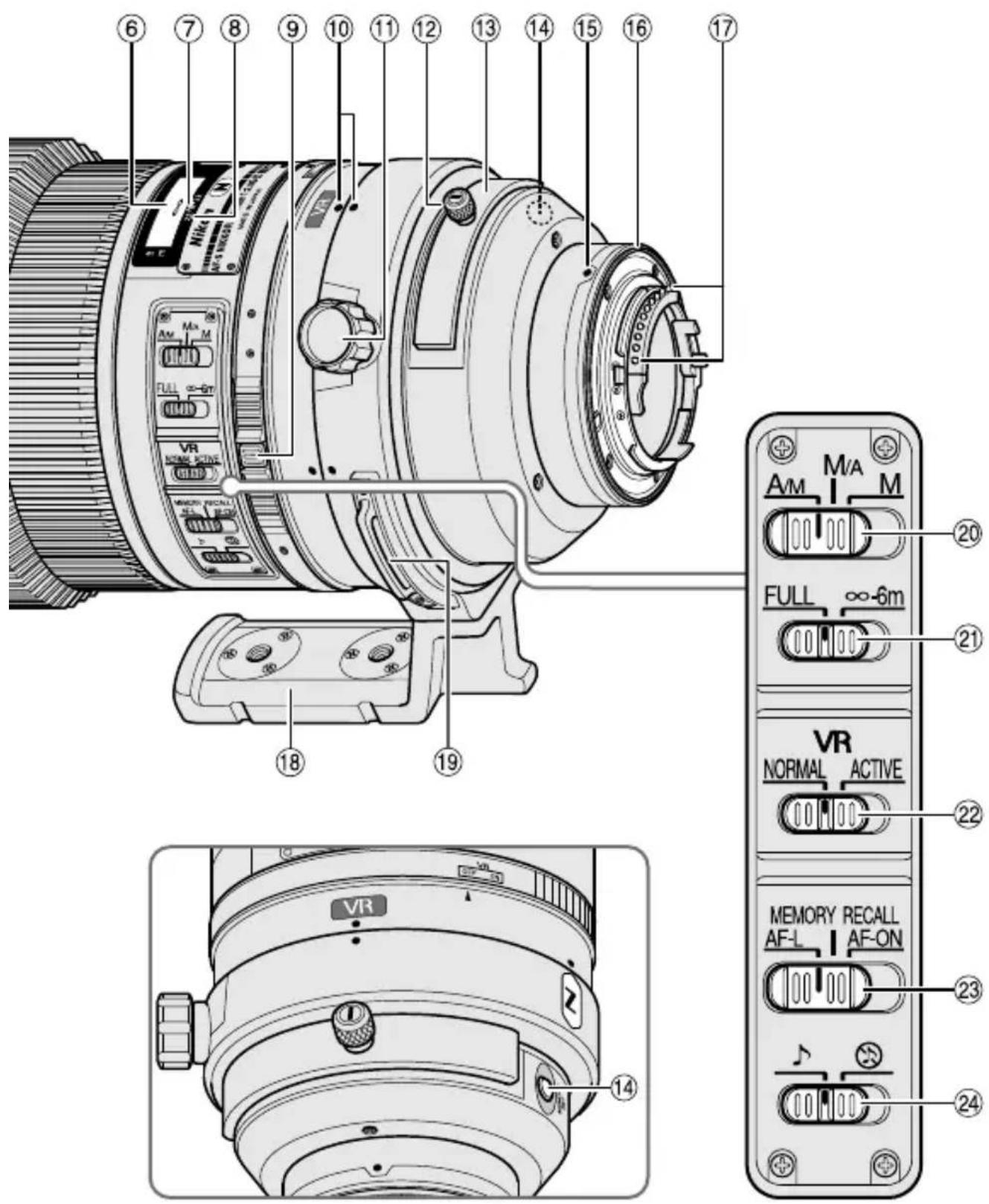

■ Terminologie

① Zonnekap (p. 112)
② Schroef zonnekap (p. 112)
③ Rubberen afdichting
④ Scherpstelknop (scherpstelvergrendeling/geheugen- oproep/AF starten) (p. 108)
⑤ Scherpstelring (p. 107)
⑥ Afst andsschaal (p. 111)
⑦ Afst andsindexlijn (p. 111)
⑧ Scherptediepte-indicatoren (p. 111)
⑨ Vibratiereductie ON/OFF ringschakelaar (p. 110)
⑩ Aanduiding voor draaipositie van objec tief (p. 111)
⑪Bevestigingsschroefvoor statiefkraagring (p. 111)
⑫ Vergrendelingsknop voor insteekfilterhouder (p. 112)

⑬ Insteekfilterhouder (p. 112)
⑭ Geheugenknop (p. 108)
⑮ Montage-index
⑯ Rubberen pakking van objectiefvatting (p. 114)
⑰ CPU-contacten (p. 114)
⑱ Ingebouwde draaibare statiefbevestigingsring (p. 111)
⑲ Oogje voor draagriem
⑳ Scherpstelmodusschakelaar (p. 107)
②1 Scherpstelling-begrenzingsschakelaar (p. 107)
②2 Vibratiereductiemodusschakelaar (p. 110)
②3 Scherpstelselectieknop (AF-L/MEMORY RECALL/AF-ON) (p. 108)
⑳ Aan/uit-schakelaar geluidssignaal (p. 108)

■ Belangrijkste functies

• De Nano Crystal Coat op enkele lenselementen zorgt onder alle opnameomstandigheden voor scherpe, heldere foto's, van zonnige buitenopnamen tot binnenopnamen bij sfeerlicht.
• Dit objectief heeft een AF-L functie die de scherpstelling tijdens autofocus vergrendelt, een AF-ON functie die de autofocus activeert en MEMORY RECALL dat de geselecteerde scherpstelafstanden in het geheugen opslaat en oproept.
• Door vibratiereductie te activeren kunnen langere snelle sluitertijden (3 keer langer*) worden gebruikt waardoor meer snelle sluitertijden kunnen worden toegepast, vooral wanneer u de camera vasthoudt om te fotograferen. (*De effecten van VR op sluitertijd worden gemeten overeenkomstig de Camera and Imaging Products Association (CIPA)-standaarden; FX-formaat objectieven worden gemeten met behulp van FX-formaat digitale camera's, DX-formaat objectieven met behulp van DX-formaat camera's. Zoomobjectieven worden bij maximale zoom gemeten.)
• De AF-I/AF-S teleconverters TC-14E/TC-14E II/TC-14E III/TC-17E II/TC-20 E/TC-20 E II/TC-20 E III kunnen worden gebruikt.

Belangrijk

- Bij montage op een Nikon DX-formaat digitale SLR-camera's, zoals de D300-Serie en de D7000, wordt de beeldhoek 5°20' en bedraagt de brandpuntsafstand in kleinbeeldequivalent circa 450 mm.

■ Geschikte camera's en beschikbare functies

Er kunnen beperkingen gelden voor de beschikbare functies. Raadpleeg de gebruikshandleiding van de camera voor meer informatie.

Camera's	Functie						Belichtingsstand
	VR	AF	Scherpstel-vergrendeling	Geheugen-oproep	AF starten via objectief	P*1	SAM
Nikon digitale SLR-camera's (Nikon FX/DX-formaat), F6, F5, F100, F80-Serie, F75-Serie, F65-Serie	√	√	√ √ √	√ √	√ √
Pronea 600i, Pronea S*2	—	√	√ √ √	√ √	√ √
F4-Serie, F90X, F90-Serie, F70-Serie	—	√*3	√	√*4	√*3/5	√	√	—	—
F60-Serie, F55-Serie, F50-Serie, F-401x, F-401s, F-401	—	—	—	—	—	√	√	√	√
F-801s, F-801, F-601 M	—	—	—	—	—	√	√	—	—
F3AF, F-601, F-501, Nikon MF-camera's (behalve F-601 M)	—	—	—	—	—	—	—	—	—

√: Mogelijk —: Niet mogelijk VR: Vibratiereductie AF: Autofocus

*1: P inclusief AUTO en onderwerpsstanden.
*2: Handmatig (M) is niet beschikbaar.
*3: Wanneer de scherpstelselectieknop op AF-ON wordt gezet, begint autofocus zodra de scherpstelknop wordt ingedrukt en de ontspanknop halverwege ingedrukt wordt gehouden.
*4: Druk op de geheugenknop of een scherpstelknop en druk de ontspanknop halverwege in.
*5: Mogelijk, met enkele beperkingen

■ Scherpstellen

Stel de scherpstelfunctieschakelaar van de camera in overeenkomstig de volgende tabel.

Camera's	Camera'sscherpstellingstand	Scherpstelstand van objectief
		A/M M/A	M
Nikon digitale SLR-camera's(Nikon FX/DX-formaat), F6, F5,F4-Serie, F100, F90X, F90-Serie,F80-Serie, F75-Serie, F70-Serie,F65-Serie, Pronea 600i, Pronea S	AF	Autofocus methandmatige aanpassing(AF-prioriteit)	Autofocus methandmatige aanpassing(MF-prioriteit)	Handmatigescherpstelling(Elektronische afstandsmeter kan worden gebruikt.)
	MF	Handmatige scherpstelling(Elektronische afstandsmeter kan worden gebruikt.)
F60-Serie, F55-Serie, F50-Serie,F-801s, F-801, F-601 m, F-401x,F-401s,F-401	AFMF	Handmatige scherpstelling(Elektronische afstandsmeter kan worden gebruikt, behalve bij de F-601m)

AF: Autofocus MF: Handmatige scherpstelling

A/M (autofocus met handmatige aanpassing. AF-prioriteit) modus en M/A (autofocus met handmatige aanpassing. MF-prioriteit) modus

M/A: Autofocus kan worden aangepast door handmatig scherp te stellen met de scherpstelring.

A/M: Autofocus kan worden aangepast door handmatig scherp te stellen met de scherpstelring, maar de gevoeligheid van de scherpstelring is lager dan in de stand M/A. Gebruik deze stand om te voorkomen dat de AF-instelling wordt geannuleerd doordat u per ongeluk de scherpstelring verdraait.

① Zet de scherpstelmodusschakelaar op A/M of M/A.
2 Autofocus kan handmatig worden opgeheven door het draaien van de scherpstelring en de ontspanknop halverwege in te drukken, door het indrukken van de AF-ON-knop op de camera of door het indrukken van de scherpstelknop (met scherpstelmodus ingesteld op AF-ON) op het objectief.
3 Door de ontspanknop halverwege in te drukken, door het nogmaals indrukken van de AF-ON-knop op de camera of door het nogmaals indrukken van de scherpstelknop op het objectief wordt de handmatige omschakeling opgeheven en keert het objectief naar de autofocusmodus terug.

Beperken van het bereik van de autofocus

Deze functie is alleen beschikbaar bij autofocus.

FULL: Als het onderwerp soms dichterbij is dan 6 m, de schakelaar op FULL instellen.

∞−6m: Als het onderwerp altijd verder verwijderd is dan 6 m, de schakelaar op ∞−6m instellen om de scherpsteltijd te verminderen.

■ Scherpstelselectieknop en scherpstelknop (Zie p. 106 voor compatibele camera's.)

Gebruik de scherpstelselectieknop voor het selecteren van een functie van de scherpstelknoppen.

Stand van scherpstelselectieknop	Scherpstelknopfunctie
AF-L Scherpstelvergrendeling
MEMORY RECALL Geheugenoproep
AF-ON	AF starten (AF-AAN) via het objectief

• Druk voor het activeren van elke functie op een van de vier scherpstelknoppen.
• De standen van de scherpstelknop kunnen gewijzigd worden al naargelang de voorkeur van de afzonderlijke gebruiker. Neem voor nadere informatie contact op met uw dichtstbijzijnde Nikon servicedienst of vertegenwoordiging.

Scherpstelvergrendeling (AF-L)

Deze functie is enkel compatibel met autofocus.

1 Stel de scherpstelmodusschakelaar in op A/M of M/A.
2 Stel de scherpstelselectieknop in op AF-L.
3 In de autofocusmodus kan de scherpstelling vergrendeld worden door het indrukken van een van de scherpstelknoppen.

- De scherpstelling blijft vergrendeld wanneer een scherpstelknop ingedrukt wordt gehouden.

- De AF-L functie kan ingesteld worden zowel vanaf de camera als vanaf het objectief.

Geheugenoproep (MEMORY RECALL)

ef geeft een pieptoon wanneer de geheugenoproepfunctie wordt gebruikt.

: De geheugenoproepfunctie werkt zonder de pieptoon. De volgende bediening is wanneer de aan/uit-schakelaar geluidssignaal ingesteld is op ▶.

1 Stel scherp op een onderwerp en druk op de geheugenknop om de scherpstelafstand op te slaan. ctief geeft een pieptoon wanneer de scherpgestelde afstand correct is opgeslagen.

- Wanneer de scherpstelafstand niet correct wordt al de afstandsschaalring ongeveer 10 maal heen en weer het objectief één korte en drie lange pieptonen geven. Herhaal procedure voor het opslaan van de scherpstelafstand.

- Instellen van het geheugen is mogelijk ongeacht de instelling van de scherpstelmodus of scherpstelselectieknop.

- De scherpstelafstand blijft opgeslagen ook wanneer de camera wordt uitgeschakeld of het objectief van de camera wordt losgemaakt.

2 Stel de scherpstelselectieknop in op MEMORY RECALL.
3 Druk op een scherpstelknop. Nadat het objectief tweemaal een pieptoon heeft gegeven, de ontspanknop volledig indrukken om de foto te nemen.

- De opgeslagen scherpstelafstand wordt opgeroepen wanneer een scherpstelknop wordt ingedrukt en de ontspanknop halverwege wordt ingedrukt.

- Houd voor het nemen van foto's met de opgeslagen scherpstelafstand, de scherpstelknop ingedrukt en druk de ontspanknop volledig in.

- Het objectief keert terug van geheugenoproep naar autofocus of handmatige scherpstelling wanneer de scherpstelknop wordt losgelaten.

Autofocus (AF) starten via het objectief (AF-ON)

1 Stel de scherpstelmodusschakelaar in op A/M of M/A.
2 Stel de scherpstelselectieknop in op AF-ON.
3 Druk op een scherpstelknop om op het onderwerp scherp te stellen.

- Autofocus wordt geactiveerd wanneer een scherpstelknop ingedrukt wordt gehouden.

- De AF-ON functie kan ingesteld worden zowel vanaf de camera als vanaf het objectief.

■ Vibratiereductiemodus

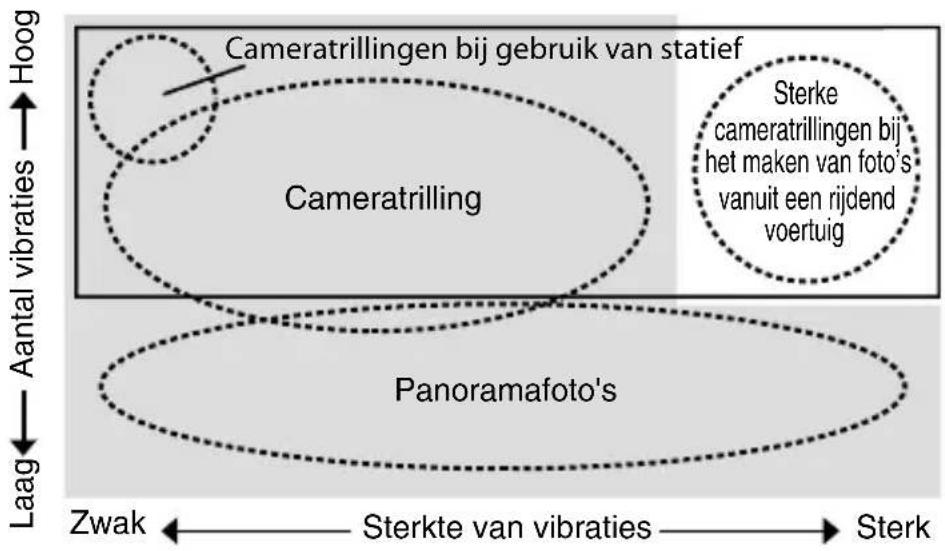

Basisconcept van vibratiereductie

Stel de vibratiereductieschakelaar in op NORMAL.

Stel de vibratiereductieschakelaar in op ACTIVE.

Bij het fotograferen	Stel de vibratiereductieschakelaar in op NORMAL of ACTIVE.
Bij panoramafotografie	Stel de vibratiereductieschakelaar in op NORMAL.
Bij fotografie vanuit een bewegend voertuig	Stel de vibratiereductieschakelaar in op ACTIVE.
Bij het fotograferen met een statief	Stel de vibratiereductieschakelaar in op NORMAL of ACTIVE.

Instellen van de vibratiereductie ON/OFF ringschakelaar

ON: De effecten van cameratrillingen worden verminderd wanneer de ontspanknop half wordt ingedrukt en ook op het moment dat de sluiter wordt losgelaten. Omdat de vibratie wordt verminderd in de zoeker, is het eenvoudiger om automatisch/handmatig scherp te stellen en het onderwerp precies te kadreren.

OFF: De effecten van cameratrillingen worden niet verminderd.

Instellen van de vibratiereductiemodusschakelaar

Zet de vibratiereductie ON/OFF ringschakelaar op ON en kies een vibratiereductiemodus met de vibratiereductiemodusschakelaar.

NORMAL: Het vibratiereductiemechanisme vermindert in de eerste plaats de effecten van cameratrillingen. De effecten van cameratrillingen worden ook verminderd tijdens horizontaal en verticaal pannen.

ACTIVE: Het vibratiereductiemechanisme vermindert effecten van zowel normale als intense cameratrillingen, zoals bij het fotograferen van een bewegend voertuig. In deze stand worden de cameratrillingen niet automatisch onderscheiden van panbewegingen.

Opmerkingen over het gebruik van de vibratiereductie

- Als u dit objectief gebruikt voor een camera die vibratiereductie niet ondersteunt (p. 106), zet u de vibratiereductie ON/OFF ringschakelaar op OFF. Als u deze schakelaar op ON laat staan, raakt de batterij snel leeg, vooral in combinatie met de Pronea 600i.

- Nadat u de ontspanknop half hebt ingedrukt, wacht u totdat het beeld in de beeldzoeker stabiliseert alvorens u de ontspanknop verder indrukt.

- Als een gevolg van de eigenschappen van vibratiereductie is het mogelijk dat het beeld in de beeldzoeker vaag wordt na het loslaten van de sluiterknop. Dit is geen storing.

- Zet bij panorama-opnamen de vibratiereductiemodusschakelaar op NORMAL. Als het fototoestel gepand wordt in een grote cirkel, wordt er geen compensatie uitgevoerd voor cameratrillingen in de panrichting. Zo worden alleen de effecten van verticale cameratrillingen verminderd tijdens horizontaal pannen.

- Schakel het fototoestel niet uit of verwijder het objectief niet van het fototoestel terwijl de vibratiereductie in werking is. Als u deze voorzorgsmaatregel niet in acht neemt, kan het objectief klinken en aanvoelen alsof een interne component is losgekomen of afgebroken wanneer ermee wordt geschud. Dit is geen storing. Schakel het fototoestel opnieuw in om dit te corrigeren.

- Bij fototoestellen met ingebouwde flitser werkt de vibratiereductie niet wanneer de ingebouwde flitser wordt opgeladen.

- Zet bij gebruik van een statief de vibratiereductie ON/OFF ringschakelaar op ON om het effect van cameratrillingen te verminderen. Het wordt door Nikon aanbevolen de schakelaar op ON te zetten wanneer de camera gebruikt wordt op een niet vastgezet statiefhoofd of met een eenpoot. Bij uiterst kleine cameratrillingen kan de vibratiereductiefunctie het effect van de cameratrillingen versterken door de werking van het systeem. In dat geval moet u de vibratiereductie ON/OFF ringschakelaar op OFF zetten.

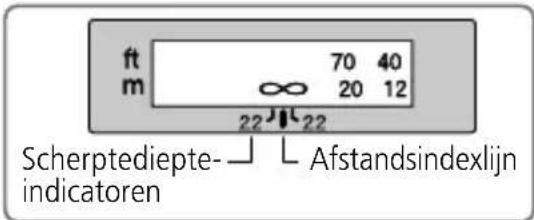

■ Scherptediepte

De scherptediepte kan bij benadering worden bepaald met behulp van de scherptediepteschaal. Indien uw camera beschikt over een voorbeeldknop of –hendel (stop-beneden), kunt u de scherptediepte zien door de zoeker van de camera.

• Dit objectief is uitgerust met een Internal Focusing-systeem (IF). Naarmate de opnameafstand afneemt, neemt de brandpuntsafstand ook af.
• De afstandsschaal geeft niet de precieze afstand weer tussen het onderwerp en de camera. De waarden vormen een schatting en dienen alleen als richtlijn te worden beschouwd. Bij het fotograferen van een verafgelegen landschap kan de scherptediepte de werking beïnvloeden en kan een onderwerp scherp lijken op een plaats die dichterbij is dan oneindig.
  • Zie pagina 206 voor meer informatie.

■ De diafragma instellen

Gebruik het fototoestel om de instellingen van de diafragma aan te passen.

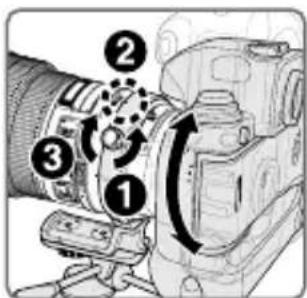

■ Gebruik van een ingebouwde draaibare statiefbevestigingsring

Bij gebruik van een statief moet dit aan de statiefkraag van het objectief worden bevestigd in plaats van aan de camera.

• Wanneer de camera bij de handgreep wordt vastgehouden en de camera met het objectief in de statiefkraag gedraaid wordt, is het mogelijk dat uw hand tegen het statief stoot, afhankelijk van het statief dat gebruikt wordt.
• Het statief kan losgemaakt worden door de borgschroef voor de statiefkraag te verwijderen. Neem voor nadere informatie over deze procedure contact op met uw dichtstbijzijnde Nikon servicedienst of vertegenwoordiging.

Veranderen van de camerapositie

Draai de bevestigingsschroef voor statiefkraagring los (1). Draai afhankelijk van de camerapositie (verticaal of horizontaal) het objectief naar een geschikte aanduiding voor de draaipositie van het objectief (2) en draai de schroef vast (3).

■ De ingebouwde flitser en vignettering

Gebruik ter voorkoming van vignettering geen zonnekap.

- Zie de camerahandleiding voor de meest recente informatie over vignettering met dit objectief.

Camera's	Vignettering treedt op bij elke opnameafstand.
F65-Serie, F60-Serie, F55-Serie, F50-Serie, F-601, F-401x, F-401s, F-401, Pronea 600i, Pronea S

■ Gebruik van de zonnekap

Zonnekappen verminderen strooilicht en beschermen het objectief.

De zonnekap bevestigen

- Draai de zonnekapschroef volledig vast (②).

riet correct is bevestigd, kan er vignettering voorkomen.

- Om de zonnekap op te bergen, bevestigt u deze omgekeerd op het objectief.

■ Insteekfilterhouder

Gebruik altijd een (52mm vastschroefbare) filter. Bij het verlaten van de fabriek is een 52mm vastschroefbare NC filter bevestigd aan de filterhouder.

1 Druk de vergrendelingsknop voor de insteekfilterhouder in en draai linksom totdat de witte lijn op de knop een rechte hoek maakt met de as van het objectief.

2 Trek de insteekfilterhouder van het objectief.

3 Maak het bevestigde filter los van de filterhouder.

4 Schroef een filter in aan de zijde van de filterhouder welke gemarkeerd is met de woorden "Nikon" en "JAPAN".

- De insteekfilterhouder kan bevestigd worden aan de zijde van het objectief of de camera zonder dat dit effect heeft op uw beelden.

C-PL1L Circulair polariserend insteekfilter (optioneel)

• Blokkeert weerspiegelingen van niet-metalen oppervlakken zoals glas en water.
• Het brandpunt van een C-PL1L Circulair polariserend insteekfilter verschilt van dat van een 52mm vastschroefbare filter. De afstandsschaal is verplaatst vanuit de juiste positie. De dichtstbijzijnde scherpgestelde afstand is enigszins verlengd.
• De geheugeninstelpositie kan bij het gebruik van de voorgeprogrammeerde scherpstelling enigszins afwijken. Bevestig het C-PL1L filter alvorens de geheugeninstelfunctie te gebruiken.

■ Aanbevolen matglazen

Er zijn diverse uitwisselbare matglazen beschikbaar voor bepaalde Nikon SLR-camera's voor elke fotogelegenheid. De volgende worden voor dit objectief aangeraden:

MatglazenCamera

A B C E

EC-BEC-E

F

G1G2

G3 G

4 J K

L M

P U

F6

◎

◎

—

◎

—

—

—

—

◎

—

◎

—

F5+DP-30

◎

◎

○

◎

◎

—

(+0,5)

◎

—

◎

—

◎

F5+DA-30

(+0,5)

◎

○

◎

◎

—

(+0,5)

◎

—

(+0,5)

—

©: Uitstekende scherpstelling

○ :Redelijkescherpstelling

Lichte vignettering of moiré treedt op in de zoeker maar niet op de foto.

—: Niet beschikbaar

( ): Geeft aan hoeveel belichtingscorrectie is vereist (alleen centrumgerichte meting). Bij F6-camera's kunt u de belichting corrigeren door 'Ander matglas' te selecteren voor persoonlijke instelling 'b6: Compensatie voor matglas' en het LW-bereik in te stellen op -2,0 tot +2,0 in stappen van 0,5 LW. Wanneer u een ander type matglas gebruikt dan type B of E, selecteert u 'Ander matglas', zelfs als de gewenste correctie '0' is (geen correctie vereist). Voor de F5 corrigeert u de belichting via persoonlijke instelling 18 op de camera. Raadpleeg de gebruikshandleiding van de camera voor meer informatie.

Een leeg vakje betekent 'niet van toepassing'. Aangezien een M-type matglas zowel kan worden gebruikt voor macrofotografie met een vergrotingsfactor van 1:1 of hoger als voor microfotografie, heeft dit matglas andere toepassingen dan de andere matglazen.

Belangrijk

- Voor de F5 kunnen bij matrixmeting alleen de volgende matglazen worden gebruikt: EC-B, EC-E, B, E, J, A en L.

■ Onderhoud van het objectief

- Let op dat u niet alleen de camera vasthoudt wanneer het objectief is aangebracht want dit kan resulteren in beschadiging van de camera (objectiefvatting). Houd het objectief en de camera beide vast wanneer u deze draagt.

- Zorg ervoor dat de CPU-contactpunten niet vuil of beschadigd worden.

- Als de rubberen pakking van de objectiefvatting is beschadigd, moet u het objectief voor reparatie naar de dichtstbijzijnde door Nikon erkende servicedienst brengen.

- Reinig het objectief met een blaasbalgje. Om vuil en vlekken te verwijderen, gebruikt u een zachte, zuivere katoenen doek of een objectiefdoekje met ethanol (alcohol) of objectiefreiniger. Maak ronddraaiende bewegingen van het midden naar de buitenkant en let erop dat u geen strepen maakt of andere onderdelen van het objectief aanraakt.

- Gebruik nooit organische oplosmiddelen zoals thinner of benzeen om het objectief te reinigen.

- Wanneer u het objectief in zijn houder opbergt, beide objectiefdoppen voor en achter aanbrengen.

- Wanneer het objectief is geïnstalleerd op een fototoestel, mag u het fototoestel en het objectief niet optillen of vasthouden aan de zonnekap.

- Bewaar het objectief op een koele, droge plaats wanneer u deze gedurende een lange periode niet gebruikt om schimmel- en roestvorming te voorkomen. Berg het objectief ook op om deze te beschermen tegen rechtstreeks zonlicht of chemicaliën zoals kamfer en naftaleen.

- Laat geen water op het objectief komen en laat het objectief niet in water vallen. Hierdoor zal het objectief roesten en slecht functioneren.

- Bepaalde onderdelen van het objectief zijn vervaardigd uit versterkt plastic. Zet het objectief nooit in een overmatig hete ruimte om schade te voorkomen.

- Snelle temperatuursveranderingen kunnen schadelijke condensatie veroorzaken aan de binnen- en buitenkant van het objectief. Plaats, voordat u het objectief van een warme naar een koude omgeving of vice versa verplaatst, het objectief in een tas of plastic etui om de temperatuursverandering te vertragen.

■ Standaardaccessoires

• Opschuifbare voorobjectiefdop
• Achterste objectiefdop
• Zonnekap HK-30
• Zachte tas CL-L1
• Speciale filterhouder
• 52mm vastschroefbaar NC filter
• Riem LN-1

Belangrijk

- De insteekfilterhouder, met een 52mm vastschroefbaar filter er aan bevestigd, moet altijd in het objectief zijn gestoken.

■ Optionele accessoires

• 52mm vastschroefbare filters (behalve circulair polarisatiefilter II)
  • C-PL1L Circulair polariserend insteekfilter
• AF-S teleconverters (TC-14E II/TC-14E III/TC-17E II/TC-20 E III)

Objectief type: G-type AF-S NIKKOR-objectief met ingebouwde CPU en Nikon-bajonetsluiting

Brandpuntsafstand: 300mm

Maximaal diafragma: f/2,8

Objectiefconstructie: 11 elementen in 8 groepen (3 ED lenselementen en sommige lenselementen met Nano Crystal Coat) en 1 beschermglas

Beeldhoek: 8°10' bij 35mm (135) formaat Nikon film-SLR camera's en Nikon FX-formaat digitale SLR-camera's 5°20' bij Nikon DX-formaat digitale SLR-camera's 6°40' bij camera's met IX240-systeem

Afstandsinformatie: Doorgeven aan camera body

Scherpstelling: Nikon Internal Focusing-systeem (IF), autofocus met Silent Wave Motor; handmatig met scherpstellen met aparte scherpstelring

Vibratiereductie: Lens-shift methode behulp van voice coil-motoren (VCM's)

Schaal opnameafstand: Schaalverdeling in meters vanaf 2,2 m tot oneindig ( )

Dichtste 2,3 m vanaf filmvlak (met autofocus) scherpstelafstand: 2,2 m vanaf filmvlak (met handmatige scherpstelling) Aantal 9 stuks (afgerond)

diafragmalamellen:

Diafragmaschaal: f/2,8 tot f/22

Belichtingsmeting: Door middel van volledige diafragma-methode bij camera's met CPU-interfacesysteem

Scherpstelling- begrenzingsschakelaar: Uitgerust; twee bereiken beschikbaar: FULL (∞-2,3 m), of ∞-6 m

Statiefkraag: Draaibaar over 360°, objectiefrotatiepositie-index bij 90°, alleen statiefkraag afneembaar

Afmetingen: Circa 124 mm (diameter) x 267,5 mm (afstand van de objectiefvatting op de camera)

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving of verplichting van de zijde van de fabrikant.

ATTENZIONE

Non smontare

- Met het Nikon Internal Focusing-systeem (IF) neemt de brandpuntafstand af naarmate de opnameafstand afneemt.
