NÁVOD K OBSLUZE Nikkor AFS 300mm f2.8G ED VR II NIKON

Návod k obsluze STR. 130

Zařízení nerozebírejte

Nedotýkejte se vnitřních částí fotoaparátu ani objektivu, může tak dojít k poranění. Opravy by měl provádět pouze kvalifikovaný technik. Pokud by v důsledku pádu či jiné nehody došlo k otevření fotoaparátu či objektivu, odpojte produkt a/nebo z něj vyjměte baterii a odneste jej do autorizovaného servisu Nikon, aby mohl být zkontrolován.

V případě nesprávného fungování zařízení okamžitě vypněte

Pokud byste zaznamenali, že z fotoaparátu či objektivu vychází kouř či neobvyklý zápach, vyjměte okamžitě baterii, ale dbejte, abyste se nepopálili. Další používání by mohlo vést ke zranění.

Po vyjmutí baterie či odpojení zdroje napájení produkt odneste do autorizovaného servisu Nikon, aby mohl být zkontrolován.

Nepoužívejte fotoaparát ani objektiv v přítomnosti hořlavých plynů

Provozování elektronického zařízení v přítomnosti hořlavých plynů může vést k výbuchu či požáru.

Objektivem ani hledáčkem se nedívejte na slunce

Pohled do slunce či jiného silného zdroje světla objektivem nebo hledáčkem fotoaparátu může způsobit trvalé poškození zraku.

Zařízení uchovávejte mimo dosah dětí

Zejména je třeba zabránit tomu, aby si malé děti vkládaly baterie nebo jiné malé součástky do úst.

Při manipulaci s fotoaparátem a objektivem dodržujte následující opatření

• Fotoaparát a objektiv uchovávejte v suchu. V případě nedodržení tohoto opatření může dojít k požáru či úrazu elektrickým proudem.
• Nemanipulujte s fotoaparátem ani s objektivem a nedotýkejte se jich, máte-li mokré ruce. V případě nedodržení tohoto opatření může dojít k úrazu elektrickým proudem.
• Při fotografování v protisvětle nemiřte objektivem přímo do slunce a nedovolte, aby sluneční světlo procházelo přímo do objektivu, protože by tak mohlo dojít k přehřátí fotoaparátu, případně i k požáru.
• Pokud není objektiv po delší dobu používán, nasadte prední i zadní krytku objektiv a uložte objektiv mimo dosah prímého slunečního světla. Pokud byste tak neučinili, může dojít k požáru, protože objektiv může soustředit sluneční světlo na nějaký hořlavý predmět.

Upozornění pro zákazníky v Evropě

Tento symbol značí, že elektrické a elektronické vybavení nepatří do komunálního odpadu.

Následující informace jsou určeny pouze uživatelům v evropských zemích:

• Likvidace tohoto výrobku se provádí v rámci tříděného odpadu na příslušném sběrném místě. Výrobek nedávejte do běžného komunálního odpadu.
• Třídění odpadu a recyklace napomáhají ochraně přírodních zdrojů a předcházejí negativním vlivům na lidské zdraví a životní prostředí, ve které by mohla vyústit nesprávná likvidace odpadu.
• Další informace ohledně nakládání s odpadními produkty vám poskytne dodavatel nebo místní úřad.

Děkujeme vám, že jste si zakoupili objektiv AF-S NIKKOR 300mm f/2,8G ED VR II. Před použitím objektivu si pročtěte tyto pokyny a návod k obsluze fotoaparátu.

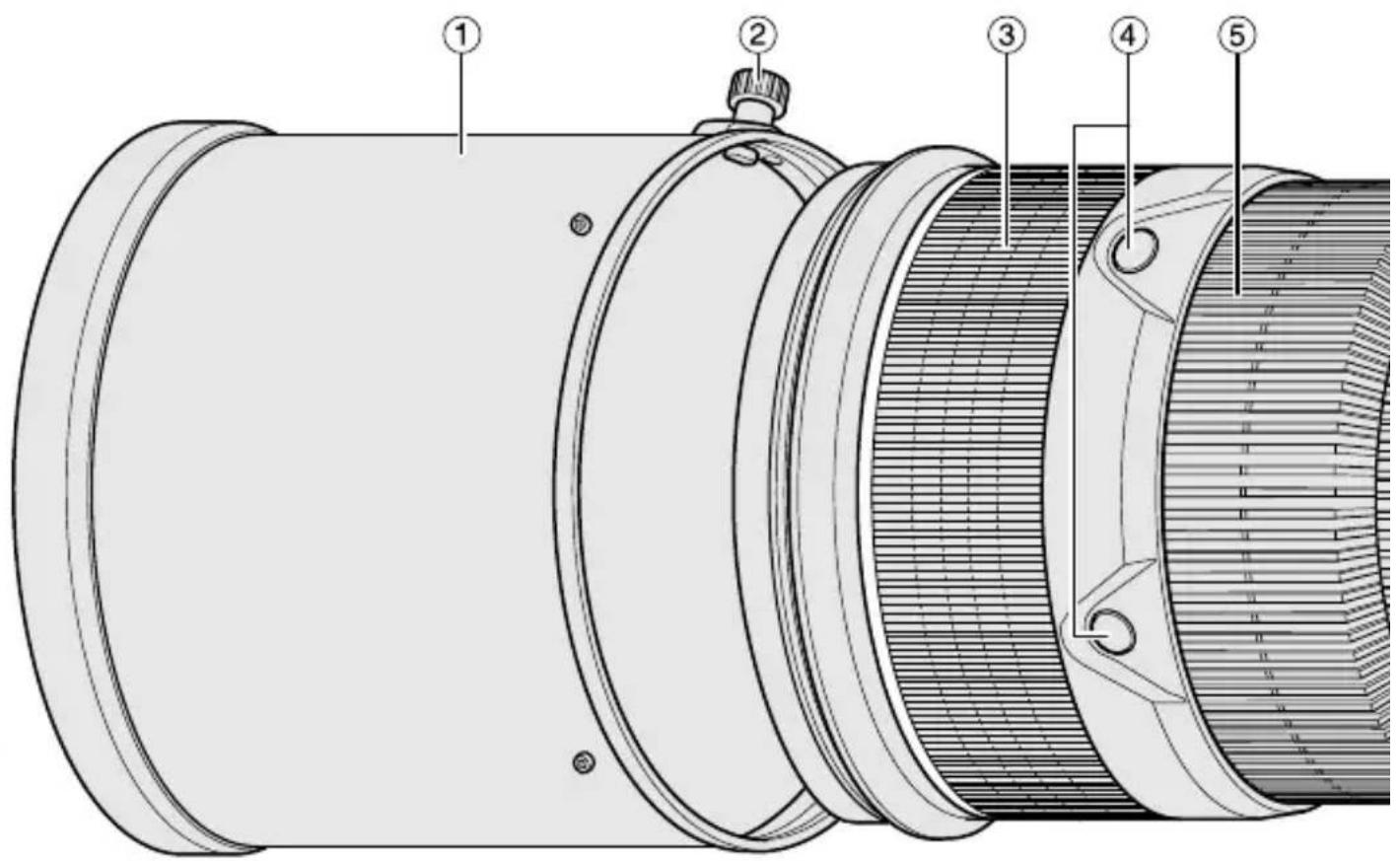

Názvosloví

① Sluneční clona (str. 140)
② Aretační šroub sluneční clony (str. 140)
③ Gumový úchyt
④ Funkční tlačítko zaostřování (Blokování zaostření [AF-L]/Vyvolání zaostřené vzdálenosti z paměti [Memory recall]/Aktivace autofokusu [AF-ON]) (str. 136)
⑤ Zaostřovací kroužek (str. 135)
⑥ Stupnice vzdáleností (str. 139)
⑦ Značka pro odečítání zaostřené vzdálenosti (str. 139)
⑧ Stupnice hloubky ostrosti (str. 139)
⑨ Spínací kroužek redukce vibrací (str. 138)
⑩ Značka pro odečítání natočení objektivu
⑪ Aretační šroub kroužku se stativovým závitem (str. 139)
⑫ Šroub zásuvného držáku filtrů (str. 140)

⑬ Zásuvný držák filtrů (str. 140)
⑭ Tlačítko uložení zaostřené vzdálenosti do paměti (str. 136)
⑮ Montážní značka
⑯ Gumové těsnění upevňovacího bajonetu objektivu (str. 142)
⑰ Kontakty CPU (str. 142)
⑱ Vestavěný otočný kroužek se stativovým závitem (str. 139)
⑲ Očko pro upevnění popruhu
⑳ Volič zaostřovacích režimů (str. 135)
②1 Volič omezení zaostřovacího rozsahu (str. 135)
⑳ Volič režimů redukce vibrací (str. 138)
②3 Volič režimů činnosti zaostřování (AF-L/MEMORY RECALL/AF-ON) (str. 136)
⑳ Spínač zvukové signalizace (str. 136)

( ): odkazovaná stránka

• Antireflexní vrstvy Nano Crystal Coat nanesené na některé optické členy objektivu zajišťují brilantní obraz vynikající kvality v libovolných světelných podmínkách – od scén za slunečného dne venku až po osvětlený interiér.
• Tento objektiv je vybaven funkcí AF-L sloužící k blokování zaostření, funkcí AF-ON aktivující autofokus a dále funkcí MEMORY RECALL, která slouží k uložení a vyvolání zvolených zaostřených vzdáleností.
• Aktivací redukce vibrací umožníte použití delších časů závěrky (3 EV*) a rozšíříte využitelný rozsah kombinací časů závěrky pro fotografování z ruky. (*Účinky redukce vibrací na použitelnost jednotlivých časů závěrky jsou měřeny podle standardů sdružení Camera and Imaging Products Association (CIPA); objektivy formátu FX jsou měřeny na digitálních fotoaparátech formátu FX, objektivy formátu DX jsou měřeny na fotoaparátech formátu DX. Objektivy se zoomem jsou měřeny při nastavení nejdelší ohniskové vzdálenosti.)
• Lze použít telekonvertory AF-S/AF-I TC-14E/TC-14E II /TC-14E III /TC-17E II /TC-20E/TC-20E II /TC-20E III.

Důležité

- Při použití na digitálních jednookých zrcadlovkách Nikon formátu DX (např. řada D300 a D7000) je obrazový úhel objektivu 5°20', což odpovídá ohniskové vzdálenosti 450 mm u kinofilmu a formátu FX.

■ Použitelné fotoaparáty a dostupné funkce

Dostupné funkce mohou podléhat určitým omezením. Porobnosti naleznete v návodu k obsluze fotoaparátu.

Fotoaparáty	Funkce					Expoziční režim
	VR AF		Blokování zaostření	Vyvolání z paměti	Aktivace autofokusu na objektivu	P*1	SAM
Digitální jednooké zrcadlovky Nikon formátu FX/DX, F6, F5, F100, řada F80, řada F75, řada F65	√	√	√ √	√	√ √ √	√
Pronea 600i, Pronea S*2	—	√	√ √	√	√ √ √	√ √
Řada F4, F90X, řada F90, řada F70	—	*^3	√	*^4	*^3 *^5	√	√	—	—
Řada F60, řada F55, řada F50, F-401x, F-401s, F-401	—	—	—	—	—	√	√	√ √
F-801s, F-801, F-601 M	—	—	—	—	—	√	√	—	—
F3AF, F-601, F-501, Fotoaparáty Nikon MF (vyjma modelu F-601 M)	—	—	—	—	—	—	—	—	—

√: Možné —: Nemožné VR: Redukce vibrací AF: Autofokus

*1 : Režim P zahrnuje režim AUTO a systém Vari-Program.
*2 : Manuální režim (M) není k dispozici.
*3: Jestliže je volič režimů činnosti zaostřování nastaven do polohy AF-ON, objektiv začne automaticky zaostřovat při stisknutí funkčního tlačítka zaostřování během namáčknutí tlačítka spouště do poloviny.

*4: Při namáčknutém tlačítku spouště stiskněte tlačítko uložení zaostřené vzdálenosti do paměti nebo funkční tlačítko zaostřování.

*5 : Možné s výhradami

Zaostřování

Na fotoaparátu nastavte volič zaostřovacích režimů podle níže uvedené tabulky:

Fotoaparáty	Zaostřovací režim fotoaparátu	Volič zaostřovacích režimů objektivu
		A/M M/A M
Digitální jednooké zrcadlovky Nikon formátu FX/DX, F6, F5, řada F4, F100, F90X, řada F90, řada F80, řada F75, řada F70, řada F65, Pronea 600i, Pronea S	AF	Autofokus s možností manuální úpravy zaostření (Priorita AF)	Autofokus s prioritou manuálního zaostření (Priorita MF)	Manuální zaostřování (Lze použít elektronický dálkoměr.)
	MF	Manuální zaostřování (Lze použít elektronický dálkoměr.)
Řada F60, řada F55, řada F50, F-801s, F-801, F-601 m, F-401x, F-401s, F-401	AFMF	Manuální zaostření (Lze použít elektronický dálkoměr, kromě modelu F-601m.)

AF: Autofokus MF: Manuální zaostření

Režim A/M (Autofokus s možností manuální úpravy zaostření. Priorita AF) a režim M/A (Autofokus s prioritou manuálního zaostření. Priorita MF)

A/M M/A M

M/A: Automatické zaostření může být upraveno ručním doostřením pomocí zaostřovacího kroužku.

A/M: Automatické zaostření může být upraveno ručním doostřením pomocí zaostřovacího kroužku, ale citlivost detekce zaostřovacího kroužku je nižší než v režimu M/A. Tento režim použijte, chcete-li se vyhnout vypnutí autofokusu nechtěným posunutím zaostřovacího kroužku.

1 Nastavte volič zaostřovacích režimů do polohy A/M nebo M/A.

2 Automatické zaostření může být upraveno manuálním doostřením pomocí zaostřovacího kroužku v okamžiku namáčknutí tlačítka spouště do poloviny nebo stisknutím tlačítka AF-ON na fotoaparátu, případně stisknutím funkčního tlačítka zaostřování na objektivu (s přiřazenou funkcí aktivace autofokusu [AF-ON]).

3 Opětovným namáčknutím tlačítka spouště do poloviny nebo opětovným stisknutím tlačítka AF-ON na fotoaparátu, případně stisknutím funkčního tlačítka zaostřování na objektivu bude zrušeno manuální doostření a obnoví se režim autofokusu.

Omezení zaostřovacího rozsahu objektivu

Tato funkce je k dispozici pouze u autofokusu.

FULL ∞-6m

FULL: Nachází-li se fotografovaný objekt ve vzdálenosti menší než 6 m, nastavte volič do polohy FULL.

∞−6m: Nachází-li se fotografovaný objekt ve vzdálenosti větší než 6 m, nastavte volič do polohy ∞−6m.

■ Volič režimů činnosti zaostřování a funkční tlačítko zaostřování (kompatibilní fotoaparáty viz str. 134)

Volič režimů činnosti zaostřování slouží k přiřazení funkce funkčním tlačítkům zaostřování.

MEMORY RECALL AF-L | AF-ON

Poloha voliče režimů činnosti zaostřování	Funkce funkčních tlačítek zaostřování
AF-L Blokování zaostření
MEMORY RECALL	Vyvolání zaostřené vzdálenosti z paměti
AF-ON Aktivace autofokusu (AF-ON)

• Pro aktivaci funkce přiřazené tlačítkům stiskněte jedno ze čtyř dostupných funkčních tlačítek zaostřování.
• Pozici funkčních tlačítek zaostřování lze měnit tak, aby vyhovovala individuálním požadavkům uživatele. Další podrobné informace vám poskytne nejbližší servisní středisko Nikon nebo zastoupení společnosti.

Blokování zaostření (AF-L)

Tato funkce je k dispozici pouze u autofokusu.

1 Nastavte volič zaostřovacích režimů na A/M nebo M/A.
2 Nastavte volič režimů činnosti zaostřování do polohy AF-L.
3 Během používání autofokusu lze zablokovat zaostřenou vzdálenost stisknutím některého z funkčních tlačítek zaostřování.

- Zaostřená vzdálenost zůstává blokována po dobu stisknutí funkčního tlačítka zaostřování.

- Funkci AF-L Iza aktivovat na fotoaparátu nebo na objektivu.

Vyvolání zaostřené vzdálenosti z paměti (MEMORY RECALL)

Objektiv pi

ne, je-li použita funkce vyvolání zaostřené vzdálenosti z paměti.

: Vyvolání zaostřené vzdálenosti z paměti pracuje bez akustické signalizace.

Následující činnost je prováděna se spínačem zvukové signalizace nastaveným do polohy ♿.

1 Chcete-li uložit zaostřenou vzdálenost do paměti, zaostřete na objekt a stiskněte tlačítko uložení zaostřené vzdálenosti do paměti.

- Po správném uložení zaostřené vzdálenosti objektiv pípne.

- Jestliže není zaostřená vzdálenost správně uložena, kroužek se

stupnicí vzdáleností se asi 10x otočí směrem k oběma krajním hodnotám zaostřovacího rozsahu zatímco objektiv vydá jedno krátké a tři dlouhá pípnutí. V takovém případě postup uložení zaostřené vzdálenosti opakujte.

• Uložení zaostřené vzdálenosti do paměti lze provést bez ohledu na nastavení zaostřovacího režimu a voliče režimů činnosti zaostřování.
• Zaostřená vzdálenost zůstane uložena v paměti i po vypnutí fotoaparátu nebo sejmutí objektivu z fotoaparátu.

2 Nastavte volič režimů činnosti zaostřování do polohy MEMORY RECALL.
3 Stiskněte funkční tlačítko zaostřování. Jakmile objektiv dvakrát pípne, domáčkněte tlačítko spouště až na doraz pro expozici snímku.

• Uložená zaostřená vzdálenost se vyvolá stisknutím funkčního tlačítka zaostřování i v případě namáčknutí tlačítka spouště do poloviny.
• Chcete-li snímek exponovat s uloženou zaostřenou vzdáleností, podržte stisknuté funkční tlačítko zaostřování a domáčkněte tlačítko spouště až na doraz.
• Po uvolnění funkčního tlačítka zaostřování se objektiv vrátí z režimu vyvolání zaostřené vzdálenosti z paměti do režimu autofokusu nebo manuálního zaostřování.

Aktivace autofokusu na objektivu (AF-ON)

1 Nastavte zaostřovací režim na A/M nebo M/A.
2 Nastavte volič režimů činnosti zaostřování do polohy AF-ON.
3 Chcete-li zaostřit na objekt, stiskněte funkční tlačítko zaostřování.

- Autofokus zůstane aktivní po celou dobu stisknutí funkčního tlačítka zaostřování.

- Funkci AF-ON lze aktivovat na fotoaparátu nebo na objektivu.

■ Režim redukce vibrací

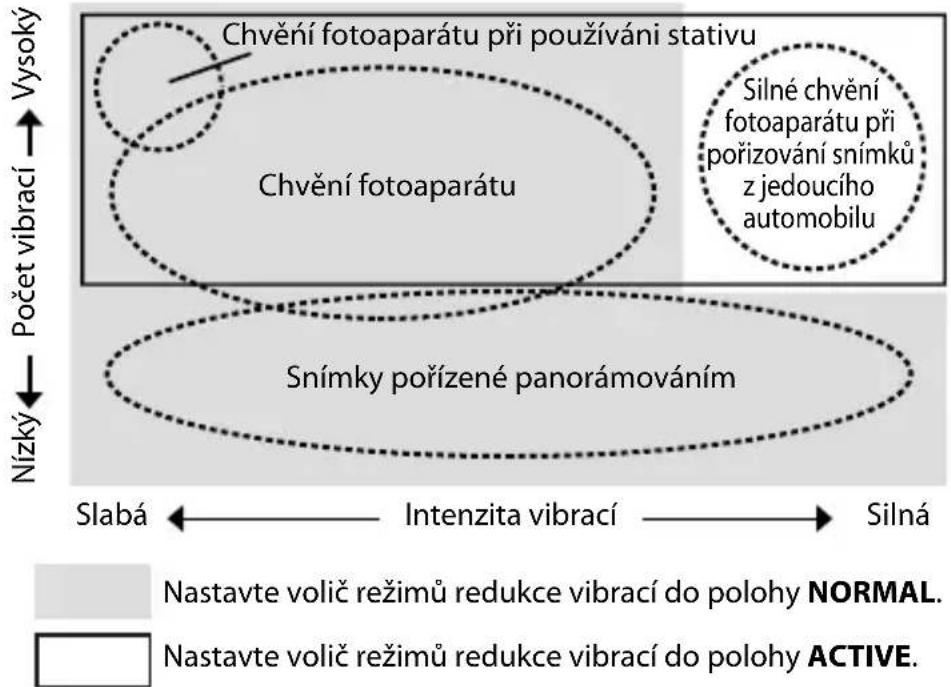

Základní koncepce redukce vibrací

Chvění fotoaparátu při používání stativu Chvění fotoaparátu Silné chvění fotoaparátu při pořizování snímků z jedoucího automobilu Snímky pořízené panorámováním Nízký Počet vibrací Slabá ← Intenzita vibrací → Silná Nastavte volič režimů redukce vibrací do polohy NORMAL. Nastavte volič režimů redukce vibrací do polohy ACTIVE.

Při pořizování snímků	Nastavte volič režimů redukce vibrací do polohy NORMAL nebo ACTIVE.
Při panorámování	Nastavte volič režimů redukce vibrací do polohy NORMAL.
Při fotografování z jedoucího vozidla	Nastavte volič režimů redukce vibrací do polohy ACTIVE.
Při umístění fotoaparátu na stativ	Nastavte volič režimů redukce vibrací do polohy NORMAL nebo ACTIVE.

Nastavení spínacího kroužku redukce vibrací

① ② VR OFF ON

ON (Zap.):

Projevy chvění fotoaparátu jsou omezovány při namáčknutí tlačítka spouště do poloviny a v okamžiku expozice snímku. Vzhledem k redukci vibrací obrazu v hledáčku je automatické i manuální zaostřování a přesné vytvoření kompozice snadnější.

OFF (Vyp.): Projevy chvění fotoaparátu nejsou omezovány.

Nastavení voliče režimů redukce vibrací

Nastavte spínací kroužek redukce vibrací do polohy ON (Zap.) a pomocí voliče režimů redukce vibrací zvolte režim redukce vibrací.

Mechanizmus redukce vibrací v první řadě omezuje projevy chvění fotoaparátu. Projevy chvění fotoaparátu jsou omezovány také při svislém a vodorovném panorámování.

ACTIVE (Aktivní):

Mechanizmus redukce vibrací omezuje projevy chvění fotoaparátu, k jakým dochází například při pořizování snímků z jedoucího vozidla, at jde o normální či intenzivnější otřesy. V tomto režimu fotoaparát neodlišuje chvění fotoaparátu od panorámovacích pohybů.

Cz

Poznámky k použití redukce vibrací

• Je-li objektiv použit spolu s fotoaparáty, které nejsou vybaveny funkcí redukce vibrací (str. 134), nastavte spípnací kroužek redukce vibrací do polohy OFF (Vyp.). Zvláště u fotoaparátu Pronea 600i se může baterie rychle vybít, pokud by byl kroužek ponechán v poloze ON (Zap.).
• Po namáčknutí tlačítka spouště do poloviny vyčkejte, dokud se obraz v hledáčku nestabilizuje a teprve potom tlačítko spouště domáčkněte až na doraz.
• Vzhledem k vlastnostem mechanismu redukce vibrací může být obraz v hledáčku po uvolnění tlačítka spouště rozmazaný. Nejedná se o závadu.
• Při panorámování snímků nastavte volič režimů redukce vibrací do polohy NORMAL. Při provádění výrazných panorámovacích pohybů dojde k automatickému vypnutí redukce vibrací ve směru panorámování. Při panorámování ve vodorovném směru je tak například omezováno jen chvění fotoaparátu ve svislém směru.
• Fotoaparát nevypínejte ani objektiv z fotoaparátu nesnímejte, pokud je redukce vibrací v činnosti. Při nedodržení těchto pokynů může objektiv při zatřesení vydávat zvuky vzbuzující dojem, že došlo k uvolnění nebo poškození nějakých součástek uvnitř objektivu. Nejedná se o závadu. Nápravu lze provést opětovným zapnutím fotoaparátu.
• U fotoaparátů opatřených vestavěným bleskem redukce vibrací není funkční během nabíjení blesku.
• Jestliže používáte stativ, nastavte spínací kroužek redukce vibrací do polohy ON (Zap.), má-li být redukováno chvění fotoaparátu. Společnost Nikon doporučuje, aby byl spínací kroužek nastaven do polohy ON (Zap.), pokud používáte fotoaparát na nezajištěné stativové hlavě nebo na jednonohém stativu. Jestliže je chvění

fotoaparátu příliš malé, funkce redukce vibrací může naopak zvýšit vliv chvění fotoaparátu pohybem systému. V takovém případě nastavte spínací kroužek redukce vibrací do polohy OFF (Vyp.).

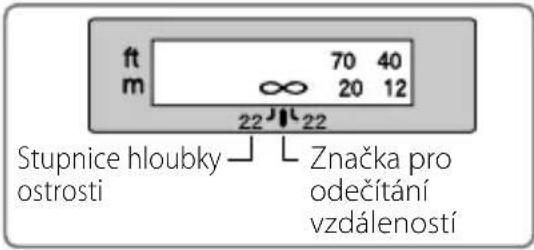

■ Hloubka ostrosti

ft m ∞ 70 40 20 12 22 22 Stupnice hloubky ostrostí Značka pro odečítání vzdáleností

Přibližnou hloubku ostrosti lze odečíst ze stupnice hloubky ostrosti. Je-li fotoaparát vybaven tlačítkem nebo páčkou kontroly hloubky ostrosti (tj. možností zaclonění objektivu na pracovní clonu), můžete kontrolovat rozložení hloubky ostrosti v hledáčku fotoaparátu.

• Tento objektiv je vybaven systémem vnitřního zaostřování (IF). U tohoto systému dochází se zkracováním zaostřené vzdálenosti současně ke zmenšování ohniskové vzdálenosti objektivu.
• Stupnice vzdálenosti přesně neindikuje vzdálenost mezi s objektem a fotoaparátem. Hodnoty jsou přibližné a lze je použít pouze jako obecné vodítko. Při fotografování vzdálených krajin se mohou vlivem hloubky ostrosti jevit jako zaostřené i objekty, které jsou blíže než v nekonečnu.
  • Více informací naleznete na str. 206.

Nastavení clony

Pro nastavení clony použijte fotoaparát.

Fotografujete-li ze stativu, upevněte fotoaparát s objektivem na stativ pomocí kroužku se stativovým závitem na objektivu.

• Pokud držíte fotoaparát za grip a otáčíte fotoaparátem a objektivem v kroužku se stativovým závitem, můžete v závislosti na způsobu upevnění přístroje na stativ narazit rukou do stativu.
• Odšroubováním aretačního šroubu kroužku se stativovým závitem lze kroužek demontovat. Další podrobné informace vám poskytne nejbližší servisní středisko Nikon nebo zastoupení společnosti.

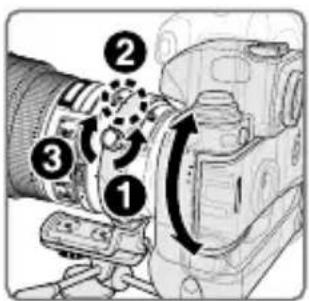

Změna polohy fotoaparátu

Povolte aretační šroub kroužku se stativovým závitem (①). Podle polohy fotoaparátu (svislá nebo vodorovná) otočte objektiv do polohy odpovídající značce pro odečítání natočení objektivu (②) a šroub dotáhněte (③).

■ Vestavěný blesk a vinětace

Chcete-li zabranit vinětaci, nepouživejte slunečni clonu.

- Nejnovější informace týkající se vinětace v kombinaci s tímto objektivem viz návod k fotoaparátu.

Fotoaparaty	Vinětace se objevi při jakekoliv vzdalenosti zaostřeni.
Řada F65, řada F60, řada F55, řada F50, F-601, F-401x, F-401s, F-401, Pronea 600i, Pronea S

■ Použití sluneční clony

Sluneční clony zamezují vnikání parazitního světla do objektivu a chrání objektiv.

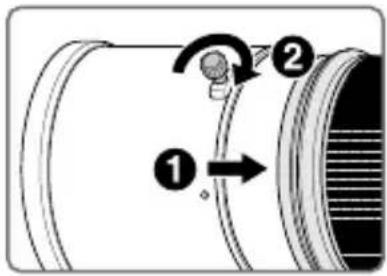

Připevnění sluneční clony

• Aretační šroub sluneční clony (②) plně dotáhněte.
• Není-li sluneční clona připevněna správně, může dojít k vinětaci.
• Chcete-li sluneční clonu uložit, nasad'te ji na objektiv v obrácené poloze.

Držák zásuvných filtrů

Vždy používejte pouze šroubovací filtry 52 mm. Držák filtru je při dodání objektivu opatřen šroubovacím filtrem NC o průměru 52 mm.

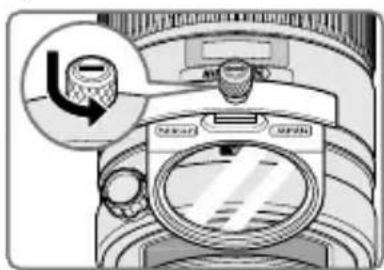

1 Zatlačte dolů šroub zásuvného držáku filtrů a otočte jím vlevo tak, až bílá linka na šroubu bude kolmá k ose objektivu.
2 Z těla objektivu vytáhněte zásuvný držák filtrů.

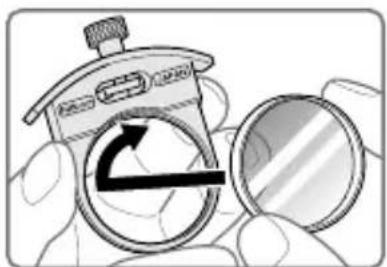

3 Z držáku filtrů sejměte nasazený filtr.

4 Filtr přišroubujte na stranu držáku filtrů označeného slovy "Nikon" a "JAPAN".

- Zásuvný držák filtrů lze nasadit tak, aby směřoval bud' ke straně objektivu, nebo fotoaparátu, aniž by nějakým způsobem ovlivnil snímky.

Zásuvný cirkulární polarizační filtr C-PL1L (volitelný)

• Zabraňuje odleskům od nekovových povrchů, např. skla a vody.
• Rovina ostrosti při použití zásuvného cirkulárního polarizačního filtru C-PL1L se liší od roviny ostrosti při použití šroubovacího filtru 52 mm. Stupnice vzdáleností je posunuta a nemá správnou polohu. Nejkratší zaostřitelná vzdálenost je lehce prodloužena.
• Ú předvolby zaostřené vzdálenosti se může vzdálenost uložená v paměti nepatrně změnit. Před použitím funkce uložení zaostřené vzdálenosti do paměti nasadťe filtr C-PL1L.

■ Doporučené zaostřovací matnice

Pro určité zrcadlovky Nikon jsou k dispozici výměnné zaostřovací matnice, které jsou vhodné pro různé fotografované scény. Doporučené matnice pro tento objektiv jsou:

MatniceFotoaparát

A B

C E

EC-BEC-E

F

G1G2

G3 G

4 J K

L M

P U

F6

◎

◎

—

◎

— —

—

— —

◎

—

◎

—

◎

F5+DP-30

◎

◎

○

◎

◎ —

○(+0,5)

◎

—

◎ —

◎

F5+DA-30

◎(+0,5)

◎

○

◎

◎ —

○(+0,5)

◎

—

◎(+0,5)

—

◎

◎: Vynikající zaostření

O:Přijatelnézaostření

V hledáčku se objeví slabá vinětace nebo moaré, ty se však nezobrazí na filmu.

—: Není k dispozici

() : Indikuje potřebný stupeň korekce expozice (pouze při použití integrálního měření se zdůrazněným středem). U fotoaparátu F6 provedete korekci expozice pomocí položky „Other screen“ (Jiná matnice) v uživatelské funkci “b6: Screen comp.” (Korekce matnice) a nastavení hodnoty EV na -2,0 až +2,0 v krocích po 0,5 EV. Pokud používáte jiné matnice než typu B nebo E, je nutné vybrat nastavení „Other screen“ (Jiná matnice), dokonce i když je požadována hodnota korekce „0“ (bez nutnosti korekce). U fotoaparátů F5 provedte korekci pomocí uživatelské funkce č.18 na těle fotoaparátu. Podrobnosti naleznete v návodu k obsluze fotoaparátu.

Prázdné políčko znamená, že danou kombinaci nelze použít. Poněvadž matnici typu M lze použít jak pro makrofotografii při měřítku zobrazení 1:1 nebo větším, tak i pro mikrofotografii, má odlišné použití než jiné matnice.

Důležité

- U fotoaparátů F5 lze použít v kombinaci s měřením Matrix pouze matnice EC-B, EC-E, B, E, J, A, L.

■ Péče o objektiv

• Při prěnášení fotoaparátu s nasazeným objektivem neste komplet za objektiv, aby nedošlo k poškození bajonetu.
• Dbejte, aby nedošlo k znečištění či poškození kontaktů CPU.
• Pokud dojde k poškození gumového těsnění upevňovacího bajonetu objektivu, je třeba požádat o opravu nejbližší autorizovaný servis Nikon.
• Povrch čoček čistěte pomocí ofukovacího štětečku. Je-li třeba odstranit nečistoty či šmouhy, použijte měkký čistý bavlněný hadřík či ubrousek na objektivy navlhčený v etanolu (alkohol) nebo v čističi na objektivy. Otírejte objektiv kruhovým pohybem od středu směrem k okraji a dbejte, abyste nezanechali žádné stopy ani se nedotýkali jiných částí objektivu.
• Nikdy pro čištění objektivu nepoužívejte organická rozpouštědla, například ředidlo či benzen, neboť by mohlo dojít k poškození, požáru či ke zdravotním problémům.
• Při ukládání objektivu do pouzdra nasadte prední i zadní kryt objektivu.
• Je-li objektiv nasazen na fotoaparát, nezvedejte ani nedržte fotoaparát ani objektiv za sluneční clonu.
• Pokud není objektiv po delší dobu používán, uložte jej na chladném a suchém místě, kde nedojde k výskytu plísní a koroze. Dbejte na to, abyste uložili objektiv mimo přímé sluneční světlo a mimo přítomnost chemických látek, jako je kafr či naftalín.
• Na objektiv se nesmí dostat voda ani nesmí být upuštěn do vody, protože to může vést k výskytu koroze a chybné činnosti objektivu.
• Některé části konstrukce objektivu jsou zhotoveny z technických plastů. Chcete-li zabránit poškození objektivu, neponechávejte jej nikdy na místech s příliš vysokou teplotou.
• Rychlé změny teploty mohou způsobit škodlivou kondenzaci vlhkosti na vnitřních i vnějších částech objektivu. Před přemístěním objektivu z teplého do chladného prostředí nebo naopak vložte objektiv do sáčku nebo plastového pouzdra, abyste změnu teploty zpomalili.

■ Standardní příslušenství

• Nasazovací přední kryt objektivu
• Zadní krytka objektivu
• Sluneční clona HK-30
• Polotuhé pouzdro CL-L1
• Zásuvný držák filtrů
• Šroubovací filtr NC 52mm
• Ramenní popruh LN-1

Důležité

- Zásuvný držák filtrů s nasazeným šroubovacím filtrem 52mm musí být vždy vsazen v objektivu.

■ Volitelné příslušenství

• Šroubovací filtry 52 mm (vyjma cirkulárního polarizačního filtru II)
• Zásuvný cirkulární polarizační filtr C-PL1L
  • Telekonvertory AF-S (TC-14E II/TC-14E III/TC-17E II/TC-20E III)

■ Specifikace

Typ objektivu:	Objektiv NIKKOR AF-S typu G s vestavěným CPU a bajonetem Nikon
Ohnisková vzdálenost:	300mm
Světelnost:	f/2,8
Konstrukce objektivu:	11 čoček/8 členů (3 optické členy ze skel ED a selektivně aplikované antireflexní vrstvy Nano Crystal Coat), 1 ochranné sklo
Obrazový úhel:	8°10' u kinofilmových jednookých zrcadlovek a digitálních jednookých zrcadlovek formátu FX5°20' u digitálních jednookých zrcadlovek formátu DX6°40' u fotoaparátů systému APS (IX240)
Informace o vzdálenosti:	Přenášená do fotoaparátu
Zaostřování:	Systém vnitřního zaostřování (IF) Nikon, autofokus pomocí ultrazvukového zaostřovacího motoru, manuální zaostřování prostřednictvím zaostřovacího kroužku
Redukce vibrací:	Optická s využitím motorů VCM (motory s indukční cívkou)
Stupnice vzdáleností:	Značená v metrech a stopách, od 2,2 do nekonečna ( )
Nejkratší zaostřitelná vzdálenost:	2,3 m od obrazové roviny (s autofokusem)2,2 m od obrazové roviny (s manuálním zaostřováním)
Počet lamel clony:	9 (s optimalizovaným tvarem)
Clona:	Plně automatická
Rozsah clon:	f/2,8 až f/22
Měření expozice:	Při plně otevřené cloně s fotoaparáty vybavenými systémem rozhraní CPU
Volič omezení zaostřovacího rozsahu:	Ano, k dispozici dva rozsahy: FULL (Plný) ( -2,3 m), nebo -6 m
Kroužek se stativovým závitem:	Otočný v rozsahu 360°, značky pro odečítání natočení objektivu po 90°, možnost sejmutí kroužku
Rozměry:	Přibližně 124 mm (průměr) x 267,5 mm (vzdálenost od dosedací plochy bajonetu fotoaparátu)
Hmotnost:	Přibližně 2900 g

Výrobce může provést změny ve specifikaci nebo designu bez předchozího upozornění nebo závazků.

UPOZORNENIE

Nerozoberajte

Fotoaparát ani objektív nepoužívajte v blízkosti horľavých plynov

Tento symbol znamená, že elektrické a elektronické zariadenia je potrebné odovzdat do separovaného odpadu.

- Po pripevnení k digitálnym jednookým zrkadlovkám Nikon formátu DX, napríklad k fotoaparátu série D300 alebo D7000 je obrazový uhol objektívu 5°20', čo odpovedá ohniskovej vzdialenosti 450 mm u kinofilmu a formátu FX.

■ Použitelné fotoaparáty a dostupné funkcie

√: Možné —: Nemožné VR: Stabilizácia obrazu AF: Automatické zaostrovanie
*1: Režim P zahrňa automatický režim a systém motívových programov.
*2: Manuálny režim (M) nie je dostupný.
*3: Ak je prepínač režimov zaostrovania prepnutý do polohy AF-ON, automatické zaostrovanie sa aktivuje po stlačení tlačidla na aktiváciu zaostrovania na objektíve a polovičnom stlačení tlačidla spúšte na fotoaparáte.
*4: Tlačidlo na zápis do pamäte alebo tlačidlo na aktiváciu zaostrovania potlačte počas polovičného stlačenia tlačidla spúšte na fotoaparáte.
*5: Je možné s obmedzeniami

■ Zaostrovanie

Režimy A/M (automatické zaostrovanie s možnostou manuálného zaostrovania, priorita automatického zaostrovania) a M/A (automatické zaostrovanie s možnostou manuálného zaostrovania, priorita manuálného zaostrovania)

A/M M/A M

∞-6m: Ak je objekt vždy vzdialený aspoň 6 metrov, posuňte prepínač do polohy ∞-6m, čím skrátite čas potrebný na zaostrenie.

e s pamätou, objektív vydáva zvukový signál.

ená vzdialenost' správne uložená, objektív vydá zvukový signál.

2 Prepínač režimu činnosti zaostrovania prepnite do polohy MEMORY RECALL (práca s pamätou).
3 Potlačte tlačidlo na aktiváciu zaostrovania. Po tom, ako vydá objektív dva zvukové signály, potlačte spúšť fotoaparátu na doraz a odfotografujte objekt.

- Objektív sa prepne z režimu pamäte do režimu automatického zaostrovania alebo manuálneho zaostrovania po uvolnení tlačidla na aktiváciu zaostrovania.

Aktivácia automatického zaostrovania (AF) na objektíve (AF-ON)

1 Prepínač režimu zaostrovania prepnite do polohy A/M alebo M/A.
2 Prepínač režimov činnosti zaostrovania prepnite do polohy AF-ON.
3 Potlačte funkčné tlačidlo zaostrovania, aby ste mohli zaostrit na objekt.

- Automatické zaostrovanie je aktivované, pokiaľ držíte stlačené tlačidlo na aktiváciu zaostrovania.

Prepnite prstencový prepínač stabilizácie obrazu do polohy ON a zvolte režim stabilizácie obrazu pomocou prepínača režimu stabilizácie obrazu.

Clonu nastavujte pomocou fotoaparátu.

Ak chcete zabranit vinetacii, nepouživajte slnečnu clonu objektivu.

©: Výborné zaostrovanie

O:Prijatel'nézaostrovanie

Starostlivost'o objektív

■ Technické parametre

- U systému vnitřního ostření (IF) Nikon se při zmenšení vzdálenosti zaostření zmenší také ohnisková vzdálenost.

ohnisková vzdialenost.
