BEDIENUNGSANLEITUNG Nikkor AFS 300mm f2.8G ED VR II NIKON

Benutzerhandbuch S. 32

Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunächst das Produkt vom Stromnetz bzw. entnehmen die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Bei einer Störung sofort die Stromversorgung ausschalten.

Bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv entnehmen Sie sofort die Batterie(n); dabei vorsichtig vorgehen, denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr.

Nach dem Abtrennen von der Stromversorgung geben Sie das Gerät an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Kamera oder Objektiv keinesfalls bei Vorhandensein von brennbarem Gas einsetzen.

Wird elektronisches Gerät bei brennbarem Gas betrieben, so droht u.U. Explosions- oder Brandgefahr.

Keinesfalls durch Objektiv oder Sucher in die Sonne blicken.

Beim Betrachten der Sonne oder anderer starker Lichtquellen durch Objektiv oder Sucher droht eine permanente Schädigung des Sehvermögens.

Dem Zugriff von Kindern entziehen.

Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine Batterien oder andere Kleinteile in den Mund nehmen können.

Beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen beachten:

• Schützen Sie die Kamera und das Objektiv vor Feuchtigkeit. Andernfalls droht Brand- oder Stromschlaggefahr.
• Handhaben oder berühren Sie die Kamera bzw. das Objektiv keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr.
• Bei Gegenlichtaufnahmen nicht das Objektiv gegen die Sonne richten oder das Sonnenlicht direkt durch das Objektiv eintreten lassen. Dies könnte eine Überhitzung der Kamera verursachen und ein Brand könnte die Folge sein.
• Vor einem längeren Nichtgebrauch des Objektivs bringen Sie den vorderen und hinteren Deckel an und bewahren das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgefahr wegen möglicher Fokussierung von Sonnenlicht durch das Objektiv auf brennbare Gegenstände.

Hinweise für Kunden in Europa

Durch dieses Symbol wird angezeigt, dass elektrische bzw. elektronische Geräte getrennt entsorgt werden müssen. Folgendes gilt für Verbraucher in europäischen Ländern:

• Dieses Produkt muss an einer geeigneten Sammelstelle separat entsorgt werden. Eine Entsorgung über den Hausmüll ist unzulässig.
• Durch getrennte Entsorgung und Recycling können natürliche Rohstoffe bewahrt und die durch falsche Entsorgung verursachten, schädlichen Folgen für die menschliche Gesundheit und Umwelt verhindert werden.
• Weitere Informationen erhalten Sie bei Ihrem Fachhändler oder bei den für die Abfallentsorgung zuständigen Behörden bzw. Unternehmen.

Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S NIKKOR 300mm 1:2,8G ED VR II entgegenbringen. Machen Sie sich bitte vor dem Gebrauch dieses Objektivs mit dem Inhalt dieser Bedienungsanleitung und dem Benutzerhandbuch Ihrer Kamera vertraut.

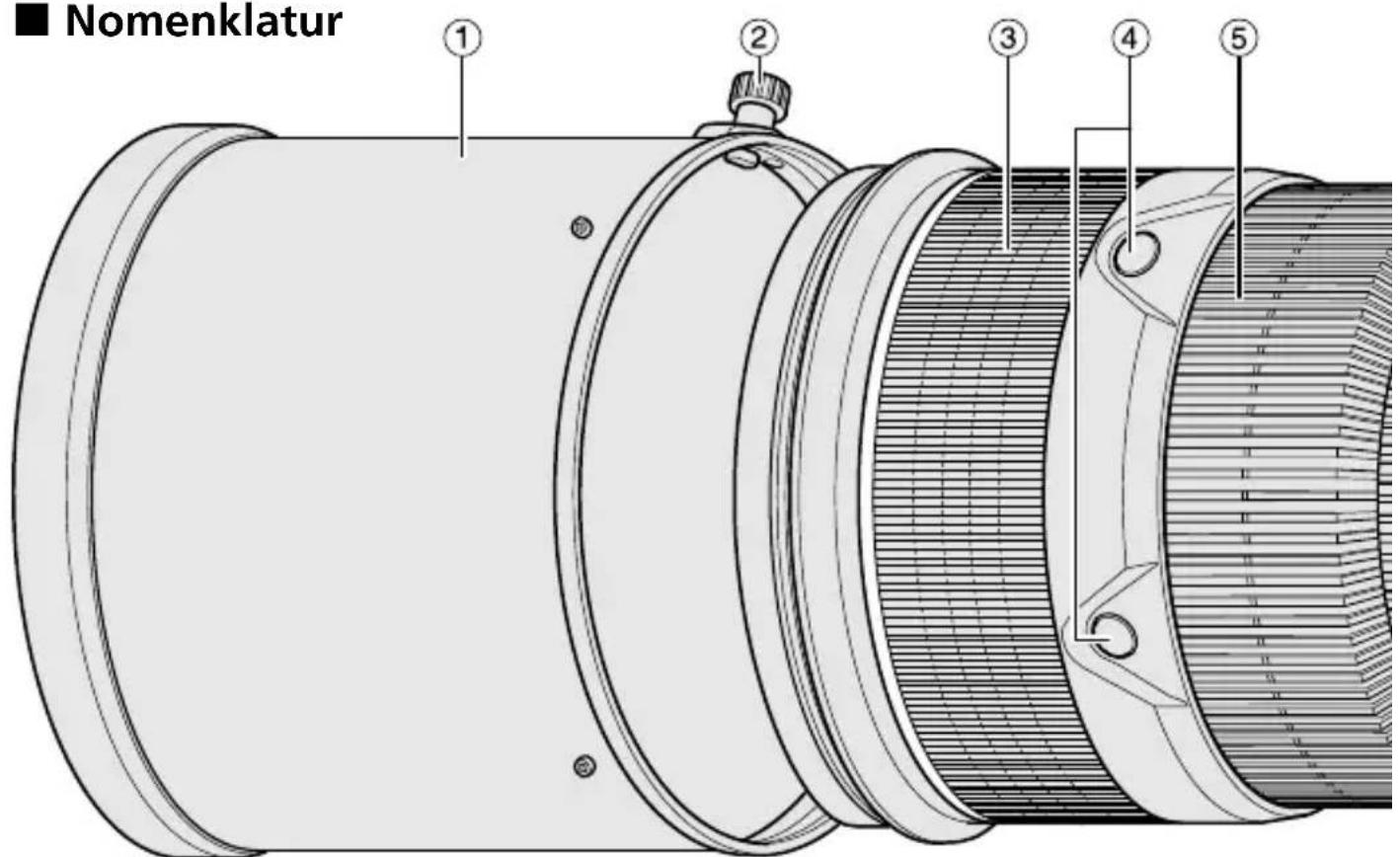

■ Nomenklatur

Nomenklatur ① ② ③ ④ ⑤

① Gegenlichtblende (S. 42)
② Halteschraube der Gegenlichtblende (S. 42)
③ Gummigriff
④ Fokus-Betriebstaste (Fokussperre/Speicheraufruf/AF Start) (S. 38)
⑤ Entfernungseinstellring (S. 37)

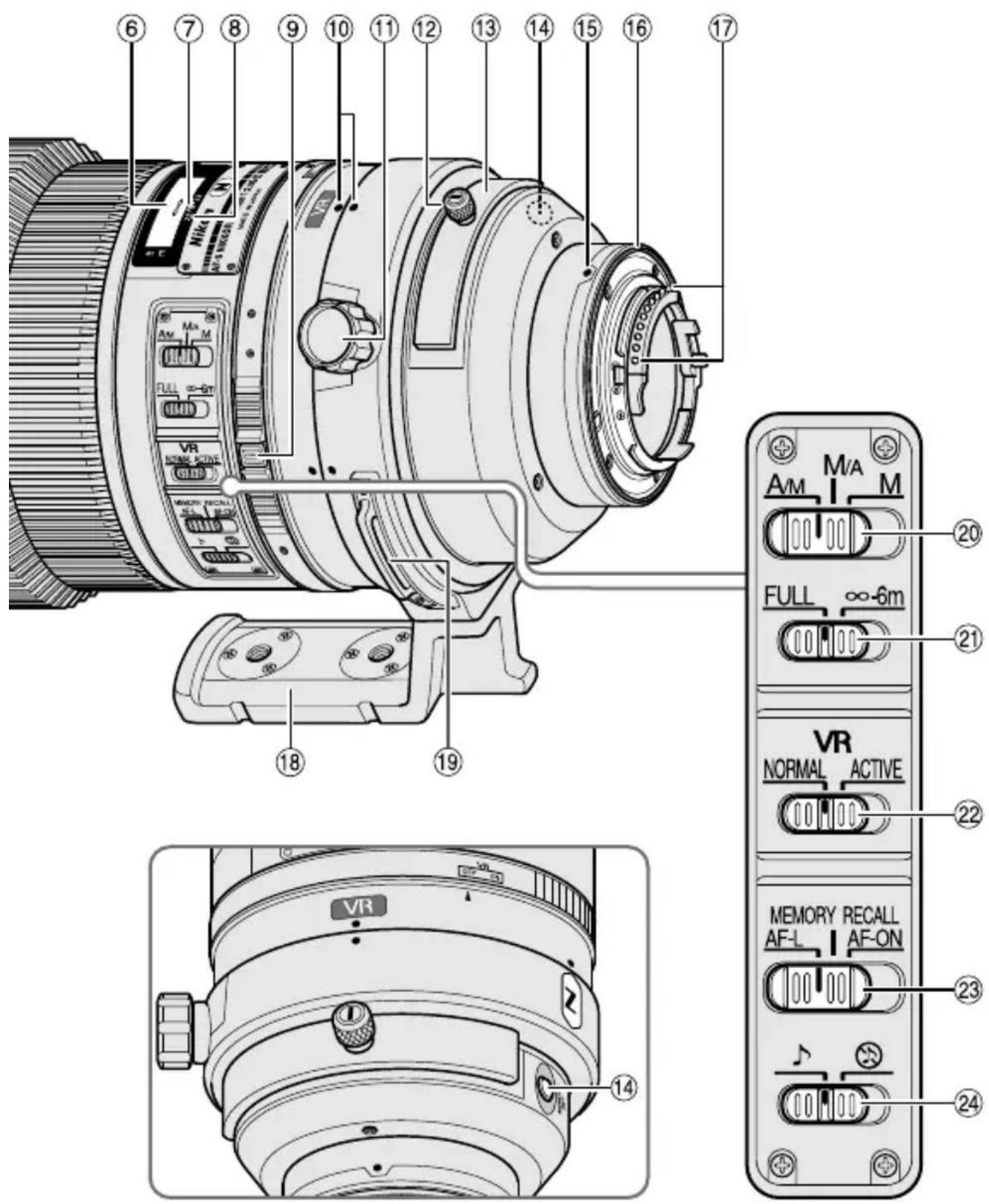

⑥ Entfernungsskala (S. 41)
⑦ Entfernungsindexlinie (S. 41)
⑧ Tiefenschärfemarkierungen (S. 41)
⑨ ON/OFF-Ringschalter für Bildstabilisator (S. 40)
⑩ Positionsindex für Objektivdrehung
⑪Stativanschlussring-Befestigungsschraube (S. 41)
⑫ Knopf für einsetzbaren Filterhalter (S. 42)

⑬ Einsetzbarer Filterhalter (S. 42)
⑭ Speichertaste (S. 38)
⑮ Montagemarkierung
⑯ Dichtungsmanschette (S. 43)
⑰ CPU-Kontakte (S. 43)
⑱ Eingebauter Stativanschluss (S. 41)
⑲ Ösen für den Schulterriemen
⑳ Fokussierschalter (S. 37)
②1 Fokussier-Begrenzungsschalter (S. 37)
②2 Bildstabilisatorschalter (VR) (S. 40)
②3 Fokus-Betriebswahlschalter (AF-L/MEMORY RECALL/AF-ON) (S. 38)
⑳ Ton-Monitorschalter (S. 38)

( ): Seitennummer

■ Die wichtigsten Merkmale

• Die Nanokristallvergütung einiger Linsen sorgt für klare Bilder in den unterschiedlichsten Aufnahmesituationen, von Außenaufnahmen bei hellem Sonnenschein bis hin zu Innenaufnahmen bei grellem Scheinwerferlicht.
• Dieses Objektiv verfügt über die Funktionen AF-L zur Fokussperre im Autofokusbetrieb, AF-ON zur Aktivierung des Autofokus und MEMORY RECALL zum Speichern und erneuten Aufrufen ausgewählter Entfernungseinstellungen.
• Bei eingeschaltetem Bildstabilisator können längere Belichtungszeiten (3 Stufen*) verwendet werden. Auf diese Weise kann mit längeren Belichtungszeiten fotografiert werden, insbesondere bei Freihandaufnahmen. (*Die Wirkung des Bildstabilisators (VR) auf die Belichtungszeit wird gemäß CIPA-Standards ermittelt (Camera and Imaging Products Association); FX-Objektive werden an FX-Format-Kameras gemessen, DX-Objektive an DX-Format-Kameras. Zoomobjektive werden bei der längsten Brennweiteneinstellung gemessen.)
• AF-I/AF-S Telekonverter TC-14E/TC-14E II/TC-14E III/TC-17E II/TC-20E/TC-20E II/TC-20E III können verwendet werden.

WichtigeHinweise

- Bei Verwendung des Objektivs an einer digitalen Nikon-Spiegelreflexkamera mit DX-Format, wie der D300-Serie oder der D7000 beträgt der Bildwinkel 5°20' und der Brennweitenbereich entspricht 450 mm beim Kleinbildformat.

■ Verwendbare Kameras und verfügbare Funktionen

Möglicherweise gibt es hinsichtlich der verfügbaren Funktionen Einschränkungen. Informationen hierzu finden Sie im Benutzerhandbuch Ihrer Kamera.

Kameras	Funktion					Belichtungssteuerung
	VR AF		Fokus-sperre	Speicher-aufruf	AF-Start am Objektiv	P^*1	SAM
Nikon Digital-SLR-Kameras (Nikon FX/DX-Format), F6, F5, F100, F80-Serie, F75-Serie, F65-Serie	√	√	√	√	√	√	√
Pronea 600i, Pronea S^*2	—	√	√	√	√	√	√
F4-Serie, F90X, F90-Serie, F70-Serie	—	*^3	√	*^4	*^3 *^5	√	√	—	—
F60-Serie, F55-Serie, F50-Serie, F-401x, F-401s, F-401	—	—	—	—	—	√	√	√	√
F-801s, F-801, F-601 M	—	—	—	—	—	√	√	—	—
F3AF, F-601, F-501, Nikon MF Kameras (außer F-601 M)	—	—	—	—	—	—	—	—	—

√: Möglich —: Nicht möglich VR: Bildstabilisator AF: Autofokus

*1 : P schließt die Automatik (AUTO) und Motivprogramme mit ein.
*2 : Manuelle Belichtungssteuerung (M) nicht möglich.
*3 : Befindet sich der Fokus-Betriebswahlschalter in Stellung AF-ON, so wird der Autofokus aktiviert, sobald bei angetipptem Auslöser die Fokus-Betriebstaste gedrückt wird.
*4 : Drücken Sie bei angetipptem Auslöser die Speichertaste oder eine Fokus-Betriebstaste.
*5 : Möglich mit bestimmen Einschränkungen

■ Fokussierung

Stellen Sie den Fokusmodus-Schalter Ihrer Kamera entsprechend der nachstehenden Tabelle ein.

Kameras	Fokussteuerung (Kamera)	Fokussteuerung (Objektiv)
		A/M M/A M
Nikon Digital-SLR-Kameras (Nikon FX/DX-Format), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S	AF	Autofokus mit manueller Einstellmöglichkeit bei Priorität des Autofokus	Autofokus mit manueller Einstellmöglichkeit bei Priorität der manuellen Einstellung	Manueller Fokus (Elektronische Einstellhilfe verfügbar.)
	MF	Manueller Fokus (Elektronische Einstellhilfe verfügbar.)
F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601 m, F-401x, F-401s,F-401	AF MF	Manueller Fokus (Elektronische Einstellhilfe verfügbar, außer bei F-601m.)

AF: Autofokus MF: Manuelle Fokussierung

A/M-Modus (Autofokus mit manueller Einstellmöglichkeit bei Priorität des Autofokus) und M/A-Modus (Autofokus mit manueller Einstellmöglichkeit bei Priorität der manuellen Einstellung)

A/M M/A M

M/A: Der Autofokus wird durch manuelles Fokussieren mit dem Einstellring außer Kraft gesetzt.

A/M: Der Autofokus wird durch manuelles Fokussieren mit dem Entfernungseinstellring außer Kraft gesetzt, die Empfindlichkeit bei der Einstellringerkennung ist jedoch wesentlich geringer als in der Betriebsart M/A. Verwenden Sie diesen Modus, wenn Sie darauf achten müssen, die AF-Einstellung nicht versehentlich durch Berühren des Entfernungseinstellring zu ändern.

1 Stellen Sie den Fokussierschalter auf A/M oder M/A ein.
2 Der Autofokus wird durch Drehen des Entfernungseinstellrings bei angetipptem Auslöser, durch Drücken der AF-ON-Taste an der Kamera oder die Betätigung einer Fokus-Betriebstaste (bei Fokus-Betriebswahlschalterstellung AF-ON) am Objektiv außer Kraft gesetzt.
3 Drücken Sie den Auslöser erneut bis zum ersten Druckpunkt, drücken Sie die AF-ON-Taste erneut oder drücken Sie eine Fokus-Betriebstaste am Objektiv erneut, wenn Sie von der manuellen Scharfeinstellung zum Autofokusbetrieb zurückwechseln möchten.

Begrenzung des Autofokusbereichs

Diese Funktion ist nur bei Kameras mit Autofokus verfügbar.

FULL ∞-6m

FULL: Wählen Sie FULL, wenn Ihr Motiv möglicherweise näher als 6 m sein könnte.

∞−6m: Ist das Motiv immer 6 m oder weiter entfernt, stellen Sie den Schalter auf ∞−6m, um die Fokussierzeit zu verkürzen.

■ Fokus-Betriebswahlschalter und Fokus-Betriebstaste (Eine Liste kompatibler Kameras finden Sie auf S. 36.)

Wählen Sie mit Hilfe des Fokus-Betriebswahlschalters eine Funktion der Fokus-Betriebstasten.

MEMORY RECALL AF-L | AF-ON

Fokus-Betriebswahlschalterposition	Fokus-Betriebstastenfunktion
AF-L Fokussperre
MEMORY RECALL Speicheraufruf
AF-ON AF-Start (AF-ON) am Objektiv

• Drücken Sie eine der vier Fokus-Betriebstasten, um die einzelnen Funktionen zu aktivieren.
• Die Fokus-Betriebstastenpositionen können nach den Vorlieben des Benutzers individuell eingestellt werden. Weitere Informationen hierzu erhalten Sie bei der Nikon-Servicestelle oder dem Nikon-Vertreter in Ihrer Nähe.

Fokussperre (AF-L)

Diese Funktion ist nur bei Kameras mit Autofokus verfügbar.

1 Stellen Sie den Fokussierschalter auf A/M oder M/A ein.
2 Stellen Sie den Fokus-Betriebswahlschalter auf AF-L ein.
3 Im Autofokus-Modus kann die Fokussperre durch Drücken einer der Fokus-Betriebstasten aktiviert werden.

• Die Fokussperre bleibt aktiv, solange eine der Fokus-Betriebstasten gedrückt gehalten wird.
• Die AF-L-Funktion kann entweder über die Kamera oder das Objektiv aktiviert werden.

Speicheraufruf (MEMORY RECALL)

♪: Bei Betätigung des Speicheraufrufs gibt das Objektiv einen Piepton von sich.

: Während des Speicheraufrufs ertönt kein Piepton. Für das nachfolgende Beispiel muss der Ton-Monitorschalter auf ▶ eingestellt sein.

Beckorn

1 Fokussieren Sie ein Motiv und drücken Sie die Speichertaste, um die Entfernungseinstellung zu speichern. Ekter Speicherung der Entfernungseinstellung gibt das Objektiv einen Piepton von sich.

- Wurde die Entfernungseinstellung nicht korrekt gespeichert, Entfernungseinstellring ca. 10-mal hin und her, während das kurzen und drei lange Pieptöne von sich gibt. Wiederholen Sie den Vorgang, um die Entfernungseinstellung zu speichern.

• Die Speicherung der Entfernungseinstellung ist unabhängig von der Einstellung des Fokus-Modus oder des Fokus-Betriebswahlschalters möglich.
• Die Entfernungseinstellung wird auch dann gespeichert, wenn die Kamera ausgeschaltet oder das Objektiv nicht auf der Kamera angebracht ist.

2 Stellen Sie den Fokus-Betriebswahlschalter auf MEMORY RECALL ein.
3 Drücken Sie eine Fokus-Betriebstaste. Drücken Sie, nachdem das Objektiv zwei Pieptöne von sich gegeben hat, den Auslöser, um die Aufnahme zu machen.

• Die gespeicherte Entfernungseinstellung wird selbst bei angetipptem Auslöser bei Betätigung einer Fokus-Betriebstaste aufgerufen.

- Um Fotos mit der gespeicherten Entfernungseinstellung zu machen, halten Sie die Fokus-Betriebstaste gedrückt und betätigen Sie den Auslöser.

- Wenn die Fokus-Betriebstaste losgelassen wird, kehrt das Objektiv vom Speicherabrufmodus in den Autofokusmodus oder den manuellen Fokussiermodus zurück.

Aktivierung des Autofokus (AF) am Objektiv (AF-ON)

1 Stellen Sie den Fokussierschalter auf A/M oder M/A ein.
2 Stellen Sie den Fokus-Betriebswahlschalter auf AF-ON ein.
3 Betätigen Sie eine Fokus-Betriebstaste, um auf das Motiv scharfzustellen.

- Der Autofokus ist aktiviert, wenn eine Fokus-Betriebstaste gedrückt gehalten wird.

• Die AF-ON-Funktion kann sowohl an der Kamera als auch am Objektiv eingeschaltet werden.

Bildstabilisator

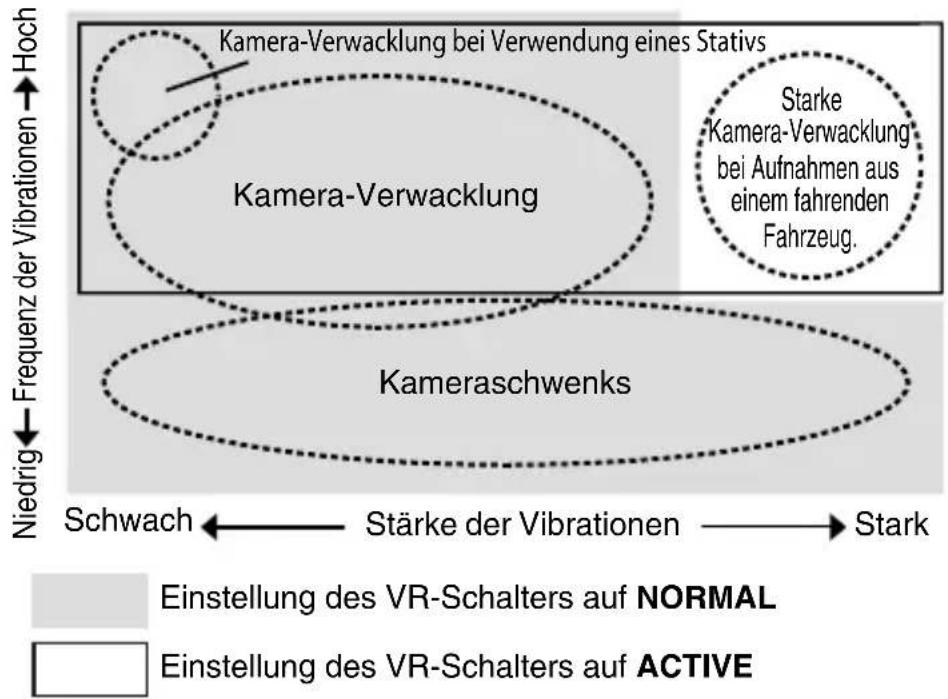

Grundlegende Funktionsweise des Bildstabilisators

Kamera-Verwacklung bei Verwendung eines Stativs Kamera-Verwacklung Starke Kamera-Verwacklung bei Aufnahmen aus einem fahrenden Fahrzeug. Kameraschwenks Niedrig Frequenz der Vibrationen Hoch Schwach ← → Stärke der Vibrationen → Stark Einstellung des VR-Schalters auf NORMAL Einstellung des VR-Schalters auf ACTIVE

Bei normalen Aufnahmen	Den VR-Schalter auf NORMAL oder ACTIVE stellen.
Bei Schwenkaufnahmen	Den VR-Schalter auf NORMAL stellen.
Bei Aufnahmen aus einem Fahrzeug in Bewegung	Den VR-Schalter auf ACTIVE stellen.
Bei Stativaufnahmen	Den VR-Schalter auf NORMAL oder ACTIVE stellen.

Einstellen des ON/OFF-Ringschalters für Bildstabilisator

① ② VR OFF ON

ON: Der Effekt von Kamera-Verwacklungen wird bei Betätigung des Auslösers bis zum ersten Druckpunkt und zum Zeitpunkt des Auslösens verringert. Da die Vibrationen bereits im Sucher verringert werden, gestalten sich automatisches/manuelles Scharfstellen und die exakte Ausrichtung des Motivs einfacher. OFF: Die Effekte von Kamera-Verwacklungen werden nicht verringert.

Stellungen des Bildstabilisatorschalters (VR)

Stellen Sie den ON/OFF-Ringschalter für Bildstabilisator auf ON ein und wählen Sie mit Hilfe des Bildstabilisatorschalters einen Bildstabilisatormodus.

VR NORMAL ACTIVE

NORMAL: Der Bildstabilisatormechanismus verringert primär die Effekte von Kamera-Verwacklungen. Die Effekte von Kamera-Verwacklungen werden auch bei horizontalen und vertikalen Schwenkaufnahmen verringert.

ACTIVE: Der Bildstabilisatormechanismus verringert die Effekte von normalen und stärkeren Kamera-Verwacklungen, wie sie z.B. bei Aufnahmen aus fahrenden Fahrzeugen auftreten. In diesem Modus werden Kamera-Verwacklungen nicht automatisch von Schwenkbewegungen unterschieden.

Hinweise zur Verwendung des Bildstabilisators

• Wenn Sie dieses Objektiv an einer Kamera einsetzen, die die Bildstabilisatorfunktion (VR) nicht unterstützt (S. 36), sollten Sie den Bildstabilisator am Objektiv deaktivieren (Bildstabilisator-Schalter ON/OFF auf OFF). Insbesondere bei der Kamera Pronea 600i wird die Batterie u.U. schnell erschöpft, wenn dieses Schalter auf ON bleibt.
• Tippen Sie den Auslöser an, warten Sie, bis sich das Bild im Sucher stabilisiert hat, und drücken Sie erst dann den Auslöser ganz nach unten.
• Aufgrund der Eigenschaften des Bildstabilisierungsmechanismus erscheint das Bild im Sucher nach dem Auslösen unter Umständen verschwommen. Dies ist jedoch keine Fehlfunktion.
• Bei Kameraschwenks muss der Bildstabilisatorschalter auf NORMAL gesetzt sein. Wenn Sie die Kamera bei einem Schwenk in einem weiten Bogen bewegen, so wird Kamera-Verwacklung in Richtung dieser Bewegung nicht ausgeglichen. Bei horizontalen Schwenkbewegungen werden z.B. nur die Effekte der vertikalen Kamera-Verwacklungen verringert.
• Schalten Sie die Kamera nicht aus und nehmen Sie auch nicht das Objektiv von der Kamera ab, solange der Bildstabilisator arbeitet. Andernfalls kann beim Schütteln des Objektivs ein Geräusch zu hören sein, als seien innere Bauteile lose oder gebrochen. Dies ist jedoch keine Fehlfunktion. Schalten Sie einfach die Kamera wieder ein, um das Problem zu beheben.
• Bei Kameras mit integriertem Blitzgerät funktioniert der Bildstabilisator nicht, solange das integrierte Blitzgerät geladen wird.

- Bei Verwendung eines Stativs setzen Sie den ON/OFF-Ringschalter für Bildstabilisator auf ON, um die Wirkung von Kamera-Verwacklung zu reduzieren. Nikon empfiehlt, den Schalter auf ON zu stellen, wenn die Kamera auf einem ungesicherten Stativkopf oder mit einem Einbeinstativ benutzt wird. Wenn die Kamera-Verwacklung jedoch sehr gering ist, kann die Bildstabilisatorfunktion jedoch im Gegenteil die Wirkung der Kamera-Verwacklung durch Bewegung des Systems sogar verstärken. In einem solchen Fall stellen Sie den ON/OFF-Ringschalter für Bildstabilisator auf OFF.

■ Tiefenschärfe

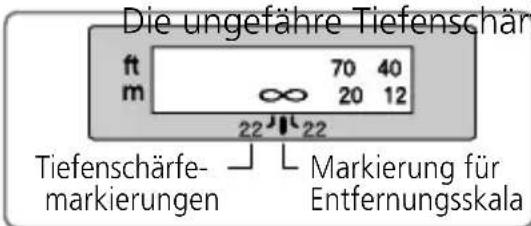

Die ungefähre Tiefenschär ft 70 40 m ∞ 20 12 22 22 Tiefenschärfemarkierungen Markierung für Entfernungsskala

kann über die Tiefenschärfeskala ermittelt werden. Bei Kameras, die mit einer Abblendtaste ausgestattet sind, kann die Tiefenschärfe vor dem Auslösen im Sucher beurteilt werden.

- Diese Objektiv ist mit einer Innenfokussierung (IF; internal focusing) ausgestattet. Bei niedrigen Entfernungseinstellungen nimmt auch die Brennweite ab.

- Die Entfernungsskala zeigt nicht die exakte Entfernung zwischen Objekt und Kamera an. Die Werte dienen lediglich als Anhaltspunkte. Bei Aufnahmen weite entfernter Motive kann die Tiefenschärfe Einfluss auf die Funktion haben und das Motiv erscheint scharf, obwohl die Entfernungsskala einen geringeren Wert als Unendlich zeigt.

- Weitere Informationen finden Sie auf S. 206.

■ Blendeneinstellung

Stellen Sie die Blende an der Kamera ein.

■ Verwendung einer integrierten rotierbaren Stativmanschette

Wenn Sie ein Stativ verwenden, bringen Sie dieses nicht an der Kamera, sondern am Stativanschluss des Objektivs an.

- Wenn die Kamera am Handgriff gehalten und die Kamera mit Objektiv auf der Stativmanschette gedreht wird, kann die Hand bei manchen Stativarten an das Stativ stoßen.

• Die Stativmanschette lässt sich durch Lösen der Feststellschraube des Stativanschlusses entfernen. Weitere Informationen zu diesem Vorgang erhalten Sie bei der Nikon-Servicestelle oder dem Nikon-Vertreter in Ihrer Nähe.

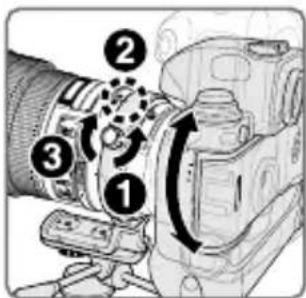

Ändern der Kameraposition

Lösen Sie die Stativanschlussring-Befestigungsschraube (①). Wählen Sie durch Drehen des Objektivs entsprechend der Kameraposition (senkrecht oder waagrecht) einen geeigneten Positionsindex für Objektivdrehung (②) und ziehen Sie die Schraube (③) an.

■ Integriertes Blitzgerät und Abschattung

Verwenden Sie beim Fotografieren mit Einsatz des integrierten Blitzgeräts keine Gegenlichtblende.

- Aktuelle Angaben zur Verschattung mit diesem Objektiv finden Sie im Kamerahandbuch.

Kameras	Vignettierung tritt bei allen Aufnahmeentfernungen auf.
F65-Serie, F60-Serie, F55-Serie, F50-Serie, F-601, F-401x, F-401s, F-401, Pronea 600i, Pronea S

■ Verwendung der Gegenlichtblende

Die Gegenlichtblende wirkt Streulicht und Kontrastverlust entgegen und schützt die Frontlinse.

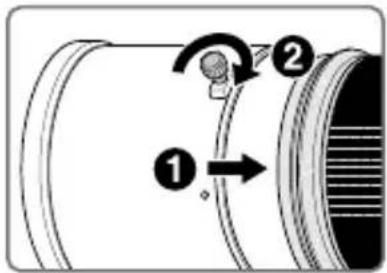

Anbringen der Gegenlichtblende

• Ziehen Sie die Halteschraube der Gegenlichtblende (2) fest an.
• Das Anbringen bzw. Abnehmen der Gegenlichtblende fällt leichter, wenn Sie diese an der Basis (in der Nähe der Montagemarkierung der Gegenlichtblende (☐)) und nicht an den äußeren Kanten fassen.
  • Die Gegenlichtblende kann zum Verstauen in umgekehrter Position an das Objektiv angesetzt werden.

■ Einsetzbarer Filterhalter

Verwenden Sie stets einen (52-mm-Schraub-) Filter. Im Lieferumfang ist ein in den Filterhalter eingesteckter 52-mm-NC-Schraubfilter enthalten.

1 Drücken Sie den Knopf für den Einsetzbaren Filterhalter nieder und drehen Sie ihn gegen den Uhrzeigersinn, bis die weiße Linie am Knopf in einem rechten Winkel zur Objektivachse steht.
2 Ziehen Sie den Einsetzbaren Filterhalter aus dem Objektivkörper heraus.
3 Nehmen Sie den angebrachten Filter vom Filterhalter ab.

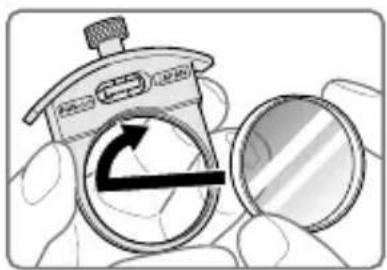

4 Schrauben Sie einen neuen Filter an der Seite des Filterhalters ein, die mit den Wörtern „Nikon“ und „JAPAN“ markiert ist.
- Der Einsetzbare Filterhalter kann der Objektiv- oder Kameraseite zugewandt angebracht werden, ohne Auswirkungen auf Ihre Aufnahmen zu haben.

• Blendet Spiegelungen nicht metallischer Oberflächen wie Glas oder Wasser aus.
• Der Fokus eines zirkularen C-PL1L-Einsteck-Polfilters unterscheidet sich von dem eines 52-mm-Schraubfilters. Die Entfernungsskala ist aus der korrekten Position verschoben. Die Mindestentfernungseinstellung vergrößert sich geringfügig.

- Bei der Verwendung der Fokusvoreinstellung kann sich die Speicherposition geringfügig verändern. Setzen Sie den C-PL1L-Filter vor Verwendung der Speicherfunktion ein.

■ Empfohlene Einstellscheiben

Für bestimmte Nikon-Kameras stehen verschiedene auswechselbare Einstellscheiben zur Verfügung, um jeder Aufnahmesituation gerecht zu werden. Die für dieses Objektiv empfohlenen werden in der Tabelle aufgeführt:

EinstellscheibeKamera

A B C E

EC-BEC-E

F

G1G2

G3 G4 J K L M P U

F6

◎

◎

—

◎

— —

—

— —

◎

—

◎

—

◎

F5+DP-30

◎

◎

○

◎

◎ —

○(+0,5)

◎

—

◎ —

◎

F5+DA-30

◎(+0,5)

◎

○

◎

◎ —

○(+0,5)

◎

—

◎(+0,5)

—

◎

◎: Hervorragende Scharfeinstellung
O:Akzeptable Scharfeinstellung

Das Sucherbild vignettiert leicht. Die Aufnahme selbst bleibt hiervon unberührt.

—: Nicht verfügbar

( ): Zeigt den Betrag zusätzlich erforderlicher Belichtungskorrektur ( Nur mittenbetonte Belichtungsmessung). Bei der Nikon F6 korrigieren Sie durch Wahl von "Andere" in der Individualfunktion "b6: Einstellscheibe" und Einstellen des LW-Werts im Bereich zwischen -2,0 und +2,0 in 0,5-LW-Schritten. Bei Gebrauch von anderen Scheiben als B oder E, ist "Andere" auch dann zu wählen, wenn der erforderliche Korrekturwert "0" beträgt (keine Korrektur nötig). Zur Einstellung des Korrekturwerts an der F5 dient die Individualfunktion Nr. 18. Näheres hierzu finden Sie im Benutzerhandbuch des Kameragehäuses.

Ein Leerfeld bedeutet: unbrauchbar. Da die Einstellscheibe M sowohl für Makrofotografie bis zum Abbildungsmaßstab 1:1 oder höher als auch für Mikrofotografie eingesetzt werden kann, unterscheidet sich ihr Anwendungsbereich von den anderen Einstellscheiben.

Wichtige Hinweise

- Bei der F5 können die Einstellscheiben EC-B, EC-E, B, E, J, A, L nur mit Matrixmessung verwendet werden.

■ Pflege des Objektivs

• Achten Sie darauf, die Kamera bei aufgesetztem Objektiv nicht ausschließlich am Kamerabody zu halten, da dies die Bajonettfassung der Kamera beschädigen könnte. Stützen Sie stets sowohl den Body als auch das Objektiv.
• Halten Sie die CPU-Kontakte stets sauber und schützen Sie sie vor Beschädigung.

• Bei einer Beschädigung der Dichtungsmanschette sollten Sie das Objektiv beim nächsten eine autorisierte Nikon-Servicestelle zur Reparatur abgeben.

• Säubern Sie Glasflächen mit einem Blasepinsel. Staub und Flecken entfernen Sie mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungspapier, das Sie mit Ethanol (Alkohol) oder Optikreinigungsflüssigkeit anfeuchten. Wischen Sie in kreisförmigen Bewegungen von der Mitte nach außen, ohne dass Wischspuren zurückbleiben oder Sie andere Teile des Objektivs berühren.

• Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Benzin zum Reinigen des Objektivs.
• Beim Verstauen des Objektivs im Objektivköcher müssen der vordere und der hintere Deckel aufgesetzt sein.
• Halten oder heben Sie das Objektiv oder die Kamera nicht an der angesetzten Gegenlichblende.
• Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden, um Schimmelbildung und Korrosion zu vermeiden. Halten Sie das Objektiv von direkter Sonneneinstrahlung oder Chemikalien wie Kampfer oder Naphthalin fern.
• Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann.
• Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nie an übermäßig heißen Orten liegen!
• Plötzliche Temperaturschwankungen können eine schädliche Bildung von Kondenswasser im und auf dem Objektiv verursachen. Bevor Sie es an einen Ort mit deutlich höherer oder niedrigerer Temperatur bringen, sollten Sie das Objektiv in eine Tasche oder eine Plastiktüte packen, um eine langsame Temperaturangleichung zu bewirken.

■ Im Lieferumfang enthaltenes Zubehör

• Vorderer Aufsteckobjektivdeckel

- Hinterer Objektivdeckel

• Gegenlichtblende HK-30

- Objektivbeutel CL-L1

• Zugehöriger Filterhalter

- 52-mm-NC-Schraubfilter

• Schulterriemen LN-1

Wichtig

- Der Einsetzbare Filterhalter mit eingesetztem 52-mm-Schraubfilter sollte immer am Objektiv angebracht sein.

■ Optionales Zubehör

• 52-mm-Schraubfilter (ausgenommen des Zirkular-Polfilters II)
  • Zirkularer Einsteck-Polfilter C-PL1L
  • AF-S Telekonverter (TC-14EⅡ/TC-14 E Ⅲ/TC-17E Ⅱ/TC-20E Ⅲ)

■ Technische Daten

Objektivtyp: AF-S NIKKOR-Objektiv Typ G mit integrierter CPU und Nikon-Bajonettfassung

Brennweite: 300mm

Lichtstärke: 1:2,8

Optischer Aufbau: 11 Linsen in 8 Gruppen (3 Linsen aus ED-Glas und einige Linsen mit Nanokristallvergütung) sowie 1 Objektiv-Schutzscheibe

Bildwinkel: Analoge Nikon-Spiegelreflexkameras für das Kleinbildformat und digitale Nikon Spiegelreflexkameras mit FX-Format: 8°10′ Digitale Nikon-Spiegelreflexkameras mit DX-Format: 5°20′ Nikon-Spiegelreflexkameras für das IX240-System: 6°40′

Entfernungsdaten: Übermittlung an die Kamera

Scharfeinstellung: Innenfokussierung (IF, Nikon Internal Focusing System), Autofokus mit Silent Wave Motor, manuell über separaten Entfernungseinstellring

Bildstabilisator: Optischer Bildstabilisator mit beweglicher Linsengruppe; Antrieb durch Schwingspulenmotoren Entfernungsskala: Unterteilt in Meter und Fuß; 2,2 m bis Unendlich (∞) Mindestentfer- nungseinstellung: 2,3 m von der Sensorebene gemessen (mit Autofokus) 2,2 m von der Sensorebene gemessen (mit manueller Fokussierung)

Blende: Irisblende mit 9 gerundeten Lamellen

Blendensteuerung: Vollautomatisch

Blendenbereich: 2,8 bis 22

Belichtungsmessung: Offenblendenmessung bei Kameras mit elektronischer Blendenübermittlung

Fokussier-Begrenzungsschalter: Vorhanden; zwei Wählbereiche: FULL ( -2,3 m) oder -6 m

Stativanschluss: Drehbar um 360°, Positionsindex für Objektivdrehung bei 90°, nur Stativanschluss abnehmbar

Abmessungen: ca. 124 mm (Durchm.) x 267,5 mm (Länge ab Bajonettauflage)

Gewicht: ca. 2.900 g

Änderungen von technischen Daten und Design durch den Hersteller ohne Ankündigung und ohne Verpflichtungen irgendeiner Art vorbehalten.

ATTENTION

Ne pas démonter

■ Technische gegevens

Diafragma: Volledig automatisch

Gewicht: Circa 2900 gram

- Beim System Internal Focusing (IF, interne Scharfeinstellung) von Nikon nimmt, wenn die Aufnahmedistanz abnimmt,

die Brennweite ebenfalls ab.
