사용 설명서 Nikkor AFS 300mm f2.8G ED VR II NIKON

사용하기 전에 '본 설명서'를 자세히 읽고 올바르게 사용하십시오. 이 '설명서'에는 제품을 안전하고 올바르게 사용하게 하여 부상 또는 재산상의 손해를 사전에 방지하기 위한 중요한 내용이 기재되어 있습니다. 읽은 후에는 반드시 언제라도 쉽게 찾아볼 수 있는 장소에 보관하여 주십시오.

표시에 관하여

각 표시의 의미는 다음과 같습니다.

경고

이 표시를 무시하고 잘못된 방법으로 취급하시면 사망 또는 부상을 입을 위험이 있는 내용을 표시하고 있습니다.

주의

이 표시를 무시하고 잘못된 방법으로 취급하시면 부상을 입을 위험이 있는 내용 및 물적 손해가 발생할 위험이 있는 내용을 표시하고 있습니다.

준수해야 될 사항의 종류를 다음의 그림표시로 구분하여 설명하고 있습니다. 그림 표시 예

△기호는 주의(경고 포함)를 알리는 표시입니다. 그림 내부, 또는 주변에 구체적인 주의 내용(좌측 그림의 경우에는 감전 주의)이 표시되어 있습니다.

☒기호는 금지(해서는 안되는 행위) 행위를 알리는 표시입니다. 그림 내부, 또는 주변에 구체적인 금지 내용(좌측 그림의 경우에는 분해 금지)이 표시되어 있습니다.

●기호는 엄수 사항(반드시 준수해야 하는 사항)을 알리는 표시입니다. 그림 내부, 또는 주변에 구체적인 엄수사항(좌측 그림의 경우에는 건전지 분리)이 표시되어 있습니다.

⚠경고
분해 금지	분해하거나 수리 • 개조하지 마십시오.감전되거나 이상 작동에 의한 부상의 원인이 됩니다 .
접촉 금지즉시 수리 의뢰를 하십시오.	낙하 등으로 인한 파손으로 내부가 노출된 경우에는 노출된 부분에 손을 대지 마십시오.감전되거나 파손된 부분에 의한 부상의 원인이 됩니다 .카메라 전지를 분리하고 판매점 또는 니콘 서비스 센터에 수리 요청을 하십시오 .
전지를 분리 하십시오.즉시 수리 의뢰를 하십시오.	뜨거워지거나, 연기가 나거나, 타는 냄새가 나는 등의 이상 현상이 일어난 경우, 즉시 카메라에서 전지를 분리하십시오.그대로 계속 사용하시면 화재 및 화상의 원인이 됩니다 . 전지를 분리할 때에는 화상을 입지 않도록 충분히 주의하여 주십시오 . 전지를 분리하고 판매점 또는 니콘 서비스 센터에 수리를 요청하십시오 .
액체접촉 금지	물에 담그거나 물을 뿌리거나 비에 적시지 마십시오.발화하거나 감전의 원인이 됩니다 .
사용 금지	인화 • 폭발의 위험이 있는 장소에서는 사용하지마십시오.프로판 가스 • 가솔린 등의 인화성 가스 또는 분진이 발생하는 장소에서 사용하면 폭발 또는 화재의 원인이 됩니다 .
쳐다보지말것	렌즈 또는 카메라로 직접 태양이나 강한 빛을 보지 마십시오.실명 또는 시력 장애의 원인이 됩니다 .

감전 주의	腈은 손으로 만지지 마십시오.감전의 원인이 될 수 있습니다.
방치 금지	제품은 유아의 손이 닿지 않는 곳에 두십시오.부상의 원인이 될 수 있습니다.
사용 주의	역광 촬영의 경우, 태양이 화각에서 충분히 벗어나게 하십시오.태양광이 카메라 내부에서 초점을 형성하여 화재의 원인이 될 수 있습니다.화각으로부터 태양을 살짝 벗어나게 하더라도 화재의 원인이 될 수 있습니다.
보관 주의	사용하지 않을 경우, 렌즈에 캡을 씨우거나 태양광이 닿지 않는 장소에 보관하십시오.태양광이 초점을 형성하여 화재의 원인이 될 수 있습니다.
이동 주의	삼각대에 카메라 또는 렌즈를 장착한 상태로 이동하지 마십시오.넘어지거나 부딪쳐서 부상의 원인이 될 수 있습니다.
방치 금지	창문을 완전히 닿은 자동차 실내 또는 직사광선이 닿는 장소 등의 온도가 매우 높아지는 장소에 방치하지 마십시오.내부 부품에 나쁜 영향을 미치며, 화재의 원인이 될 수 있습니다.

AF-S NIKKOR 300mm f/2.8G ED VR II 렌즈를 구입해 주셔서 감사 합니다. 본 렌즈를 사용하기 전에 아래의 사항을 읽고 카메라의 사용설 명서를 참조하여 주시기 바랍니다.

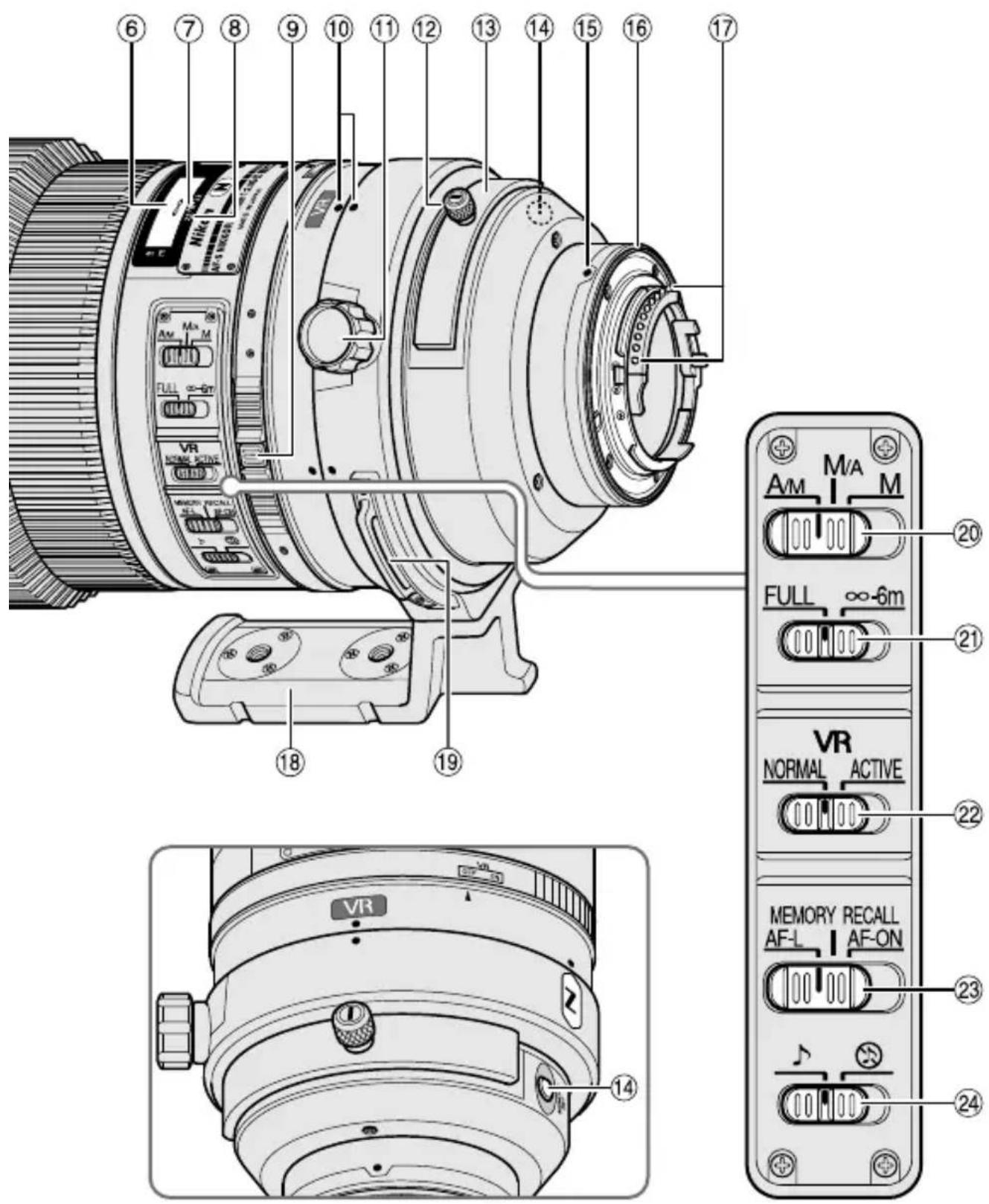

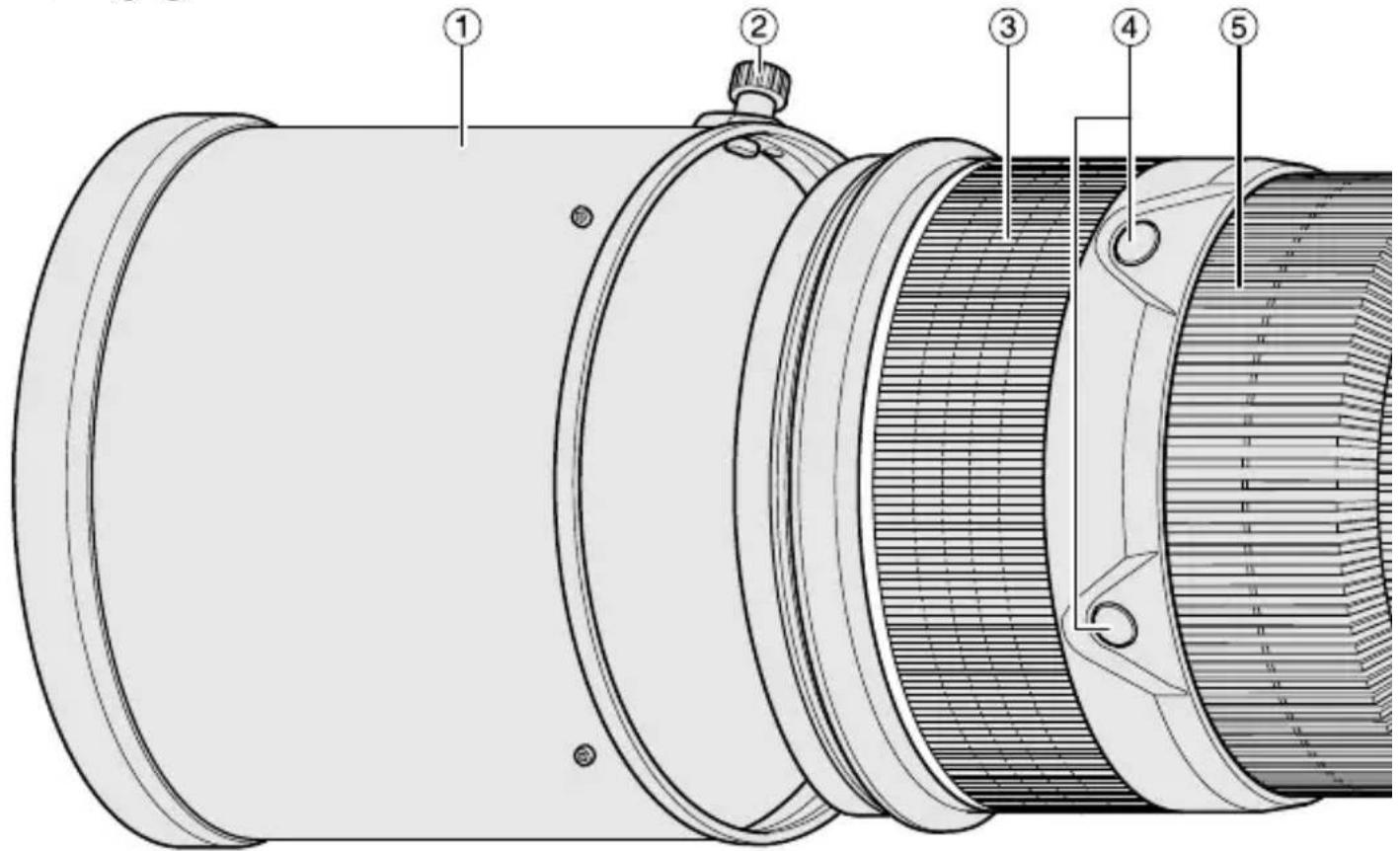

■ 명칭

① 렌즈 후드 (p. 202)
②렌즈 후드 나사(p.202)
③고무그립
④포커스 조작 버튼(포커스 고정/메모리 리콜/AF 스타트) (p. 198)
⑤ 초점 링 (p. 197)
⑥ 거리계 (p. 201)
⑦거리 눈금 기준선(p.201)
⑧피사계 심도 눈금(p.201)
⑨손떨림 보정 ON/OFF 링 스위치 (p.200)
⑩렌즈 회전 위치 지표(p.201)
⑪삼각좌 링 고정 나사 (p. 201)
⑫ 삽입식 필터 홀더 손잡이 (p. 202)

⑬ 삼입식 필터 홀더 (p. 202)
⑭ 메모리 설정 버튼 (p. 198)
⑮마운팅 표시선
⑯렌즈 장착 고무 패킹 (p.204)
⑰ CPU 접점 (p. 204)
⑱삼각대 거치대 (p. 201)
⑲스트랩 구멍고리
⑳ 초점 모드 스위치 (p. 197)
②1 초점 제한 스위치 (p. 197)
②손떨림 보정 모드 스위치 (p. 200)
②3포커스 방식 선택 스위치(AF-L/메모리 리콜/AF-ON)(p.198)
⑳사운드 모니터 스위치(p.198)

( ): 참조 페이지

• 구성 렌즈 중 일부에 나노 크리스탈 코트를 처리하여 맑은 날씨의 야외 촬영에서부터 화려한 조명의 인테리어 장면에 이르기까지의 다양한 촬영 조건에서 선명한 사진을 촬영할 수 있습니다.
• 이 렌즈는 자동 초점 시 포커스를 고정시키는 AF-L과 자동 초점을 활성화하는 AF-ON 및 선택된 초점 거리를 저장하고 다시 불러오는 메모리 리콜 (MEMORY RECALL) 기능이 그 특징입니다.
• 손떨림 보정을 사용하면 저속 셔터 속도 (3스톱*)를 사용할 수 있으므로 특히 카메라를 손으로 잡고 있을 때 유효 셔터 속도의 범위가 늘어납니다. (*CIPA (Camera and Imaging Products Association; 카 메라 영상기기공업회)에 따라 셔터 속도에 미치는 VR의 효과를 측정합니다. FX 포맷 렌즈는 FX 포맷 디지털 카메라를 사용하여, DX 포맷 렌즈는 DX 포맷 카메라를 사용하여 측정합니다. 줌 렌즈는 최대 줌에서 측정합니다.)
  • TC-14E/TC-14E II/TC-14E III/TC-17E II/TC-20E/TC-20E II/TC-20E III의 AF-I/AF-S 텔레 컨버터를 사용할 수 있습니다.

중요

- D300-시리즈 또는 D7000 등의 니콘 DX 포맷 디지털 SLR 카메라에 장착할 경우 렌즈 화각은 5°20'이 되며 35mm 환산 초점 거리의 범위는 약 450 mm가 됩니다.

■사용이 가능한 카메라와 기능

사용하는 카메라에 따라 사용 기능의 제한이 있을 수 있습니다. 자세한 내용은 사용하는 카메라의 사용설명서를 참조하십시오.

카메라	기능 노출 모드
	VR AF		포커스 고정	메모리 리콜	렌즈에서 의 AF 스타트	P*1	S A	M
니콘 디지털 일안 리플렉스(니콘 FX/ DX 포맷) 카메라, F6, F5, F100, F80-시리즈, F75-시리즈, F65-시리즈	√	√	√ √	√	√	√	√ √
프로네아 600i, 프로네아 S*2	—	√	√ √	√	√	√	√ √
F4-시리즈, F90X, F90-시리즈, F70-시리즈	—	*^3	√	*^4	*^3 *^5	√	√	—	—
F60-시리즈, F55-시리즈, F50-시리즈, F-401x, F-401s, F-401	—	—	—	——		√	√	√ √
F-801s, F-801, F-601	—	—	—	——		√	√	—	—
F3AF, F-601, F-501, 니콘 MF 카메라 (F-601m 제외)	—	—	—	—	—	—	—	—	—

√:사용 기능 —:사용 불가 VR:손떨림 보점 기능 AF:오토 포커스

*1: P에는 오토 와 가변 프로그램 시스템이 포함되어 있습니다.
*2:수동(M)은사용할수없습니다.
*3:포커스 조작 선택 스위치가 AF-ON으로 되어 있는 경우,셔터 릴리즈 버튼을 반누름한 상태에서 포커스 조작 버튼을 누르면 바로 오토 포커스가 구동합니다.
*4:셔터 릴리즈 버튼을 반누름한 상태에서 메모리 설정 버튼 또는 포커스 조작 버튼을 누릅니다.
*5:제한된 범위 내에서 사용 가능

■ 포커싱

아래 차트에 따라 사용하는 카메라의 포커스 모드 선택 다이얼을 설정하여 주십시오.

카메라	카메라포커스모드	렌즈 포커스 모드
		A/MM/A	M
니콘 디지털 일안 리플렉스 (니콘 FX/ DX 포맷) 카메라, F6, F5, F4-시리즈, F100, F90X, F90-시리즈, F80-시리즈, F75-시리즈, F70-시리즈, F65-시리즈, 프로네아 600i, 프로네아 S	AF	오토 포커스+매 뉴얼오버라이드(AF 우선)	오토 포커스+매 뉴얼오버라이드(MF 우선)	매뉴얼 포커스(초점 에이드 가능)
	MF	매뉴얼 포커스(초점 에이드 가능)
F60-시리즈, F55-시리즈, F50-시리즈, F-801s, F-801, F-601M, F-401x, F-401s, F-401	AFMF	매뉴얼 포커스(F-601M을 제외하고 초점 에이드 가능)

AF: 오토 포커스 MF: 매뉴얼 포커스

A/M(자동 우선 자동 초점) 모드와 M/A(수동 우선 자동 초점) 모드

A/M M/A M

M/A: 오토 포커스에서 포커스 링으로 수동 포커싱이 오버라이드 됩니다.

A/M: 오토 포커스에서 포커싱 링으로 수동 포커싱이 오버라이드 되지만 검출 감도가 M/A 모드의 경우보다 낮습니다. 이 모드는 실수로 포커스 링을 건들여 AF 설정이 취소되는 일을 방지하기 위해 사용합니다.

①포커스 모드 스위치를 A/M 또는 M/A로 조정합니다.
② 셔터 릴리즈 버튼을 반누름한 상태로 초점 링을 돌리거나, 카메라 본체의 AF-ON 버튼을 누르거나, 렌즈에 있는 포커스 조작 버튼을 눌러(포커스 조작을 AF-ON으로 설정) 수동으로 오토 포커스를 우선으로 조작할 수 있습니다.
③ 셔터 릴리즈 버튼을 반누름하거나, 카메라 본체의 AF-ON 버튼을 다시 한번 누르거나, 렌즈에 있는 포커스 조작 버튼을 다시 한번 누르면 렌즈의 수동 초점이 취소되고 자동 초점 모드로 되돌아갑니다.

오토 포커스 범위 제한하기

이 기능은 오토 포커스를 사용할 때만 사용할 수 있습니다.

FULL ∞-6m

FULL: 피사체가 간혹 6m 이내에 위치하게 되는 경우에는 FULL로 설정하십시오.

∞-6m: 피사체가 항상 6m 이상의 거리에 있는 경우에는 스위치를 ∞-6m로 설정하면 포커싱 시간이 단축됩니다.

■ 포커스 조작 선택 스위치 및 포커스 조작 버튼(사용 가능한 카메라에 대해서는 p. 196를 참조하십시오.)

포커스 조작 선택 스위치를 사용하여 포커스 조작 버튼의 기능을 선택합니다.

MEMORY RECALL AF-L | AF-ON

포커스 조작 선택 스위치의 위치	포커스 조작 버튼의 기능
AF-L 포커스 고정
MEMORY RECALL 메모리 리콜
AF-ON	렌즈에서의 AF 스타트 (AF-ON)

• 4개의 포커스 조작 버튼 중 하나를 눌러 각각의 기능을 활성 화시킵니다.
• 포커스 조작 버튼의 위치는 개별 사용자의 기호에 맞춰 변경할 수 있습니다. 이에 대한 자세한 내용은 가까운 서비스 지정점 또는 니콘 서비스 센터에 문의하시기 바랍니다.

포커스 고정(AF-L)

이 기능은 오토 포커스에서만 사용할 수 있습니다.
① 포커스 모드 스위치를 A/M 또는 M/A로 설정합니다.
② 포커스 조작 선택 스위치를 AF-L로 설정합니다.
③ 오토 포커스 모드 도종에 포커스 조작 버튼 중 하나를 눌러 초점을 고정시킬 수 있습니다.

-포커스 조작 버튼을 누르고 있는 동안에는 초점이 고정 상태를 유지합니다.

- AF-L 기능은 카메라나 렌즈 어디에서든 작동시킬 수 있습니다.

메모리 리콜(MEMORY RECALL)

♪: 메모리 리콜 기능이 작동되면 렌즈에서 ‘베’ 소리가 납니다. ※: ‘베’ 소리가 나지 않고 메모리 리콜 기능이 작동합니다. 다음은 사운드 모니터 스위치가 ♪로 설정된 경우의 조작입니다.

① 피사체에 초점을 맞추고 메모리 설정 버튼을 눌러 초점 거리를 저장합니다.

거리가 올바르게 저장되면 렌즈에서 ‘AVE’ 소리가 납니다.

• 초점 거리가 올바르게 저장되지 않은 경우, 초점거리 눈금 링이 앞뒤로 약 10회 정도 움직이며 짧게 한 번, 길게 세 번의 “빼” 소리가 렌즈에서 납니다. 이 경우에는 절차를 반복 수행하여 초점 거리를 저장합니다.

• 메모리 설정은 포커스 모드나 포커스 조작 선택 스위치의 설정과 관계 없이 가능합니다.
• 초점 거리는 카메라가 끼지거나 카메라에서 렌즈를 분리한 경우에도 저장됩니다.

② 포커스 조작 선택 스위치를 메모리 리콜(MEMORY RECALL)로 설정합니다.
③ 포커스 조작 버튼을 누릅니다. 렌즈에서 ‘빼’ 소리가 두 번 나면 셔터 릴리즈 버튼을 완전히 눌러 사진을 촬영합니다.

• 저장된 초점 거리는 셔터 릴리즈 버튼을 반누름한 상태에서도 포커스 조작 버튼을 누르면 리콜됩니다.
• 저장된 초점 거리로 사진을 촬영하려면, 포커스 조작 버튼을 누른 상태에서 셋 터 릴리즈 버튼을 완전히 누릅니다.
• 포커스 조작 버튼을 놓으면 렌즈가 메모리 리콜에서 오토 포커스 또는 매뉴얼 포커스로 되돌아갑니다.

렌즈에서의 오토 포커스(AF) 스타트(AF-ON)

① 포커스 모드 스위치를 A/M 또는 M/A로 설정합니다.
② 포커스 조작 선택 스위치를 AF-ON으로 설정합니다.
③ 포커스 조작 버튼을 눌러 피사체에 초점을 맞춤니다.

-오토포커스는 포커스 조작 버튼을 누르고 있는 동안 활성화됩니다.
- AF-ON 기능은 카메라나 렌즈 어디에서든 작동시킬 수 있습니다.

■ 손떨림 보정 모드

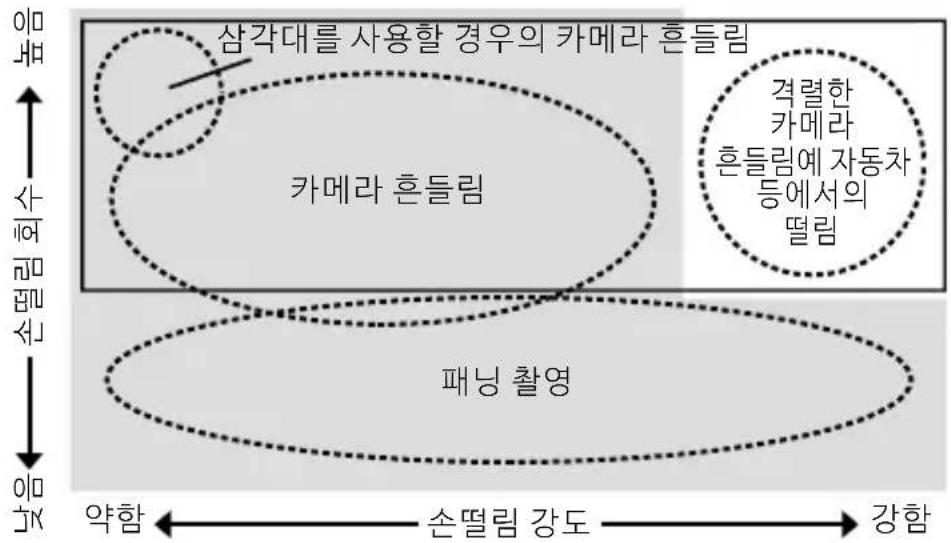

손떨림 보정의 기본적인 개념

삼각대를 사용할 경우의 카메라 흔들림 카메라 흔들림 격렬한 카메라 흔들림예 자동차 등에서의 떨림 패닝 촬영 약함 ← 손떨림 강도 → 강함

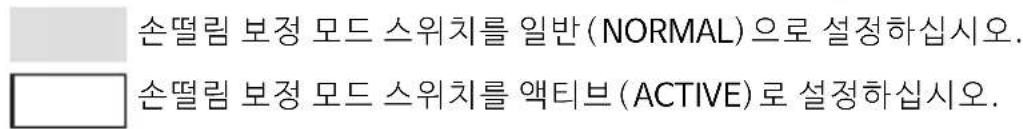

손떨림 보정 모드 스위치를 일반(NORMAL)으로 설정하십시오. 손떨림 보정 모드 스위치를 액티브(ACTIVE)로 설정하십시오.

사진 촬영시	손떨림 보정 모드 스위치를 일반(NORMAL)또는 액티브(ACTIVE)로 설정하십시오.
패닝 촬영시	손떨림 보정 모드 스위치를 일반(NORMAL)으로 설정하십시오.
격렬한 떨림에서 촬영 시	손떨림 보정 모드 스위치를 액티브(ACTIVE)로 설정하십시오.
삼각대를 사용하여 촬영시	손떨림 보정 모드 스위치를 일반(NORMAL)또는 액티브(ACTIVE)로 설정하십시오.

손떨림 보정 ON/OFF 링 스위치 설정하기

① ② VR OFF ON

ON: 셔터 버튼을 반누름하고 있는 동안과 셔터 버튼을 놓는 순간에 카메라 흔들림이 제거됩니다. 손떨림이 뷰파인 더에서 제거되기 때문에 자동/수동 초점 조절 및 피사 체의 정확한 구도를 잡기가 쉽습니다.

OFF: 카메라 흔들림이 제거되지 않습니다.

손떨림 보정 모드 스위치 설정하기

손떨림 보정 ON/OFF 링 스위치를 ON으로 하고 손떨림 보정 모드 스위치를 사용하여 손떨림 보정 모드를 선택하십시오.

VR NORMAL ACTIVE

NORMAL: 손떨림 보정 기능이 주로 카메라 흔들림을 제거 합니다. 수평 또는 수직 패닝에서도 카메라 흔들 림이 제거됩니다.

ACTIVE: 달리는 차에서 촬영하면 카메라 흔들림이 평상시 보다 심해지는데 이럴 때의 카메라 흔들림이 손 떨림 보정 기능으로 제거됩니다. 이 모드에서는 카메라 흔들림과 패닝 동작이 자동으로 구 별 되지 않습니다.

손떨림 보정 사용에 관한 주의사항

- 손떨림 보정 기능을 지원하지 않는 카메라 (p. 196) 에서 이 렌즈를 사용하는 경우, 손떨림 보정 기능 ON/OFF 링 스위치를 OFF로 하십시오. 특히 프로네아 600i 카메라의 경우에는 스위치가 ON으로 되어 있으면 배터리 전원이 급속히 소모될 수 있습니다.

- 셔터 버튼을 반누름한 후 나머지 셔터 버튼을 끝까지 누르기 전에 뷰파인더의 화상이 안정될 때까지 기다리십시오.

- 손떨림 보정의 특성상 뷰파인더의 화상은 셔터가 해제된 후 흔들릴 수 있습니다. 이것은 고장이 아닙니다.

- 패닝 샚으로 촬영하는 경우, 손떨림 보정 모드 스위치를 NORMAL로 설정하십시오. 넓은 궤적으로 카메라를 사용하여 패닝촬영을 하면 패닝하는 방향의 카메라 흔들림은 보정되지 않습니다. 예를 들어, 수평 패닝에서는 수직의 카메라 흔들림만 제거됩니다.

- 손떨림 보정 모드가 작동 중일 때에는 카메라를 끄거나 렌즈를 카메라에서 탈착하지 않도록 주의하시기 바랍니다. 이 주의사항을 준수하지 않으면 렌즈가 흔들릴 때 내부 부품이 험거워지거나 망가진 것처럼 소리가 날 수 있습니다. 이것은 고장이 아닙니다. 카메라를 다시 켜서 바로 잡으시기 바랍니다.

- 내장 플래시가 탑재된 카메라를 사용하면 내장 플래시가 충전 중일 때 손떨림 보정이 작동되지 않습니다.

- 삼각대를 사용하는 경우, 카메라 흔들림의 영향을 줄이기 위해 손떨림 보정 ON/OFF 링 스위치를 ON으로 설정하십시오. 니콘은 삼각대 헤드를 고정하지 않고 카메라를 사용하거나 모노포드를 사용하는 경우에는 스위치를 ON으로 설정할 것을 권장합니다. 그러나, 카메라 흔들림이 아주 경미한 경우, 손떨림 보정 기능을 설정하면 시스템이 움직여 오히려 카메라 흔들림의 영향을 높일 수 있습니다. 이런 경우에는 손떨림 보정 ON/OFF 링 스위치를 OFF로 설정 하십시오.

■ 피사계 심도

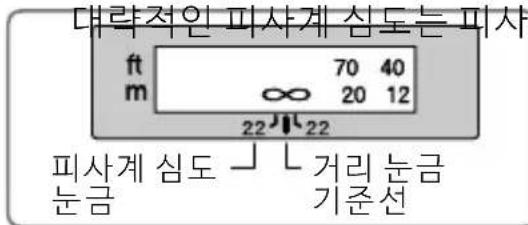

대략적인 피사계 심도는 피사 ft 70 40 m ∞ 20 12 22 ↓ 22 피사계 심도 ← 거리 눈금 눈금 기준선

눈금으로 확인해 결정할 수 있습니다. 카메라에 심도 미리보기 (심도 프리뷰) 버튼으로 카메라 뷰파인더로 심도를 미리 볼 수 있습니다.

• 이 렌즈에는 내부 초점 조절(IF) 시스템이 장착 되어 있습니다. 촬영 거리가 짧아지면 초점 거리도 줄어듭니다.
• 거리계에 표시된 피사체와 카메라간의 거리는 정확하지 않습니다. 근사치 값이며, 이 값은 참고용으로만 활용하여 주시기 바랍니다. 먼 거리의 풍경을 촬영할 경우에는 피사계 심도가 작동에 영향을 미쳐 피사체가 무한대보다 가까운 위치에 초점이 형성되어 표시될 수 있습니다.
  ·보다 자세한 내용은,206페이지를 참조하십시오.

■ 조리개 설정

카메라를 사용하여 조리개 설정을 조정하십시오.

■ 내장된 회전 삼각좌 사용하기

삼각대를 사용할 경우에는 카메라 대신 삼각대를 렌즈의 삼각좌에 장착하십시오.

• 카메라의 핸드그립을 존 상태에서 삼각좌에 설치된 렌즈와 함께 카메라를 회전시키는 경우에 사용하는 삼각대에 따라서 손이 삼각대에 부딪히게 될 수 있습니다.
• 삼각좌 고정 나사를 풀어 삼각좌를 분리할 수 있습니다. 분리 방법에 대한 자세한 내용은 가까운 서비스 지정점 또는 니콘 서비스 센터로 문의하시기 바랍니다.

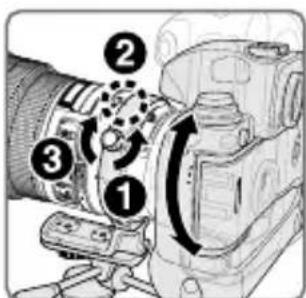

카메라 위치 변경하기

삼각좌 링 고정 나사를 품니다(①). 카메라 위치(세로 또는 가로)에 따라 렌즈를 적합한 렌즈 회전 위치 눈금으로 돌리고(②) 나사를 조입니다(③).

Kr

■ 내장 플래시 및 비네팅

비네팅을 방지하려면 렌즈 후드를 사용하지 마십시오.

-이 렌즈를 사용하여 비네팅하는 방법에 대한 최신 정보를 보려면 카메라 설명서를 참조하십시오.

카메라	비네팅 현상은 어떠한 촬영 거리에서도 발생합니다.
F65-시리즈, F60-시리즈, F55-시리즈, F50-시리즈, F-601, F-401x, F-401s, F-401, Pronea 600i, Pronea S

■ 렌즈 후드 사용 방법

렌즈 후드는 미광을 최소화하고 렌즈를 보호합니다.

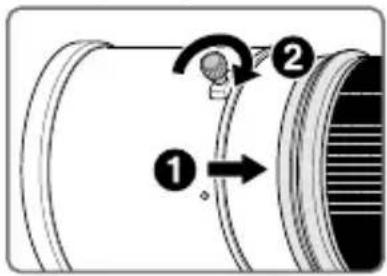

후드 장착 방법

• 렌즈 후드 나사를 완전히 조입니다(②).
• 렌즈 후드가 올바로 장착되지 않으면 비네팅이 발생할 수 있습니다.
• 렌즈 후드를 보관할 때에는 반대 방향으로 장착하십시오.

■ 삽입식 필터 홀더

항상 52mm 스크 류식 필터를 사용하십시오. 52mm 스크 류식 NC 필터 는 필터 홀더에 장착되어 있습니다.

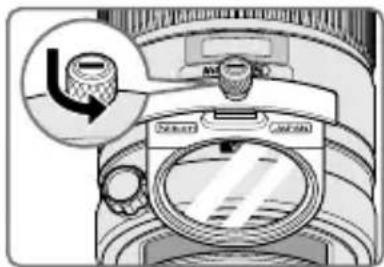

① 삽입식 필터 홀더의 손잡이 부분을 누르고 손잡이의 흰색 선이 렌즈 중심 축 선과 직각을 이를 때까지 시계 반대 방향으로 돌립니다.
② 렌즈 본체로부터 슬립인식 필터 홀더를 잡아 당김니다.
③ 필터 홀더로부터 부착된 필터를 분리합니다.

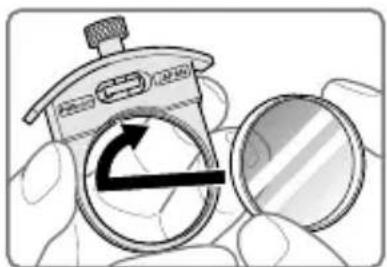

4 'Nikon'과 'JAPAN'표시가 된 필터 홀더의 측면에 필터를 돌려서 끼웁니다.
- 삽입식 필터 홀더는 렌즈 또는 카메라를 향하는 방향으로 장착이 가능하며 사진에는 영향을 주지 않습니다.

C-PL1L 삽입식 원형 편광 필터(별매)

-유리 및 물 등의 비금속성 물질 표면으로부터 반사를 차단합니다.
- C-PL1L 삽입식 원형 편광 필터의 포커스 포인트는 52mm 스크류식 필터와 차이가 있습니다. 거리 눈금이 원위치에서 이동됨에 따라 최단 초점 거리가 약간 길어집니다.
-포커스 프리셋을 사용하면 메모리 설정 위치가 약간 변경될 수 있습니다. 메모리 리콜 기능을 사용하기 전에 C-PL1L 필터를 장착하십시오.

■권장 포커싱 스크린

특정 Nikon 일안 리플렉스 카메라의 경우, 어떠한 촬영 조건에서도 적절한 촬영을 가능하게 하는 다양한 종류의 교환 가능한 포커싱 스크린을 사용할 수 있습니다. 이 렌즈에는 다음과 같은 포커싱 스크린 사용을 추천합니다.

뷰파인더에 경미한 비네팅 또는 모아레 현상이 나타나지만 필름에는 반영되지 않습니다.

- :부적합

():필요한 노출 보정값(중앙부 중점 촉광에 한함)입니다. F6 카메라의 경우, 사용자 정의 설정'b6: Screen comp.'에서'Other screen'을 선택하고 EV 레벨을 -2.0 to +2.0(0.5EV 단계)로 선택해 보정을 합니다. B또는 E 타입 외의 스크린을 사용하는 경우에는 필요한 보정값이 '0'인 경우 (보정이 필요 없는 경우)에도 'Other screen'을 선택해야 합니다. F5 카메라의 경우, 카메라 바디의 사용자 정의 설정 #18을 사용해 보정을 합니다. 보다 자세한 내용은 카메라 사용설명서를 참조하십시오. 빈칸은 사용 불가를 의미합니다. M 타입의 스크린은 배율 1:1 또는 그 이상의 저배율 확대 사진과 현미경 사진 촬영에 모두 사용이 가능한 스크린으로, 다른 스크린과는 별도로 사용됩니다.

중요

- F5 카 메라 의 경우, EC-B, EC-E, B, E, J, A, L 포커 싱 스크린만이 멀티 패턴 측광으로 사용 가능합니다.

■렌즈 관리

• 렌즈가 장착된 상태에서 카메라 바디만을 잡고 들 경우, 카메라(렌즈가 장착된)가 손상될 수 있으므로 주의하십시오. 운반할 때는 반드시 렌즈와 카메라를 모두 잡고 들어 주십시오.
• CPU 접점이 더러워지거나 손상되지 않도록 주의하십시오.
• 렌즈 장착 고무 패킷이 손상된 경우에는 반드시 가까운 니콘 서비스 센터에서 수리를 받으십시오.
• 블로어 브러시로 렌즈 표면을 청소하십시오. 먼지나 얼룩을 제거하려면 소재의 부드럽고 깨끗한 형_cr을 사용하거나 렌즈 티슈에 에탄올(알코올)이나 렌즈 클리너를 적셔서 사용하십시오. 흔적을 남기거나 렌즈의 다른 부분을 건드리지 않게 조심하면서 가운데에서 바깥쪽으로 원을 그리듯이 닦으십시오.
  -시너나 벤젠과 같은 유기 용제를 사용하여 렌즈를 닦지 마십시오.
  -렌즈를 케이스에 보관할 때는 앞뒤 양쪽에 렌즈 캡을 부착하십시오.
• 렌즈를 카메라에 장착할 때 렌즈 후드쪽을 잡고 카메라와 렌즈를 들어 올리거나 불잡지 마십시오.
• 렌즈를 장기간 사용하지 않을 경우, 곧팡이 발생이나 부식을 방지하기 위해 건조하고 서늘한 장소에 보관하십시오. 또한, 렌즈는 직사광선이나 장뇌 또는 나프탈렌 등의 화학물질을 피해 보관해 주십시오.
• 렌즈에 물을 적시거나 물속에 렌즈를 넣지 마십시오. 부식 또는 고장의 원인이 됩니다.
• 렌즈에는 강화 플라스틱이 사용된 부분이 있습니다. 손상 방지를 위해 절대로 뜨거운 장소에 렌즈를 방치하지 마십시오.
• 온도가 급격히 변하면 렌즈 내부와 외부에 결로 현상이 발생할 수 있습니다. 따뜻한 곳에서 추운 장소로 또는 그 반대로 렌즈를 옮기기 전에 가방이나 플라스틱 케이스에 넣어 온도 변화를 늦추십시오.

■ 표준 액세서리

-슬립온식 렌즈 앞캡
-렌즈 듯캡
·렌즈 후드 HK-30
-세미 소프트케이스 CL-L1
-전용 필터 홀더
-52mm스크류식 NC 필터
-스트랩 LN-1

중요

- 52mm 스크류식 필터가 부착된 슬립인식 필터 흘더는 항상 렌즈에 끼워져 있어야 합니다.

■ 별매 액세서리

-52mm스크류식 필터(원편광 필터Ⅱ 제외)
-슬립인식 원편광 필터 C-PL1L
- AF-S 텔레 컨버터 (TC-14III / TC-14E III / TC-17E II / TC-20E III)

■ 사양

렌즈 유형: 내장 CPU 및 Nikon Bayonet 마운트가 장착된 G 타입 AF-S NIKKOR 렌즈

초점 거리:300mm

최대 조리개:f/2.8

렌즈 구성: 8군 11매(ED 렌즈 3매, 나노 크리스탈 코팅 렌즈), 보호 유리 1개

화각: 8°10′ (35mm (135) 포맷 니콘 필름일안 리플렉스 카메라와 니콘 FX 포맷 디지털 일안 리플렉스 카메라의 경우) 5°20′ (니콘 DX 포맷 디지털 일안 리플렉스 카메라의 경우) 6°40′ (IX240 시스템 카 메라의 경우)

거리 정보: 카메라에 출력

초점 조절: Nikon 내부 초점 조절(IF) 시스템, 초음파 모터(SWM) 를 사용한 자동 초점, 별도의 초점 링을 통한 수동 조정

손떨림 보정:보이스 코일 모터(VCM)를 사용한 렌즈 이동 방점

초점 거리계: 2.2m에서 무한대(∞)까지 미터와 피트 눈금 사용

최단 초점 거리: 촬상면에서 2.3 m(자동 초점 시), 2.2 m(수동 초점 시)

조리개 날개수: 9매(원형)

조리개: 완전 자동

조리개 눈금: f/2.8에서 f/22

노출 측정: CPU 인터페이스 시스템이 탑재된 카메라의 개방 조리개 사용

초점 제한 스위치: 제공 됨, 2가지 범위사용 가능: FULL (∞ - 2.3 m) 또는 ∞ - 6 m

삼각좌: 360° 회전, 90° 각도의 렌즈 회전 위치 기준선, 삼각좌만 분리 가능

크기: 직경약 124 mm x 267.5 mm (카메라 의 렌즈 장착면부터의 최대 크기)

무게: 약2,900g

사양 및 디자인은 제조업체의 부품에서 사전 통지 또는 약정 없이 변경될 수 있습니다.

■ 被写界深度表 ■ Depth of field ■ Schärfentiefentabelle ■ Profondeur de champ ■ Profundidad de campo ■ Skärpedjup ■ Глубина резкости ■ Scherptediepte ■ Profondità di campo ■ Hloubka ostrosti ■ Híbka ostrosti ■ 景深刻度表 ■ 초점 심도 (m)

•撮影距離•Shooting distance•Aufnahmedistanz•Distance de prise de vue•Distancia de disparo•Avständ•Расстояние съемки	•Opnameafstand•Distanza di ripresa•Vzdálenosti zaostření•Vzdialenost pri snímaní•拍摄距离•拍摄距離•촬영 거리	•被写界深度•Depth of field•Schärfentiefe•Profondeur de champ•Profundidad de campo•Skärpedjup•Глубина резкости	•Scherptediepte•Profondità di campo•Hloubka ostrosti•Híbka ostrosti•景深•景深•심도	•撮影倍率•Reproduction ratio•Abbildungsmaßstab•Rapport de reproduction•Relación de reproducción•Reproduktionsratio•Масштаб съемки	•Reproductieverhouding•Rapporto di riproduzione•Poměr reprodukce•Reprodukčný pomer•成像率•重現比率•복사율
f/2.8	f/4	f/5.6	f/8	f/11	f/16	f/22
2.2	2.20—2.20	2.19—2.21	2.19—2.21	2.18—2.22	2.18—2.22	2.17—2.23
2.3	2.30—2.30	2.29—2.31	2.29—2.31	2.28—2.32	2.28—2.33	2.27—2.34
2.5	2.49—2.51	2.49—2.51	2.49—2.51	2.48—2.52	2.47—2.53	2.46—2.54
3	2.99—3.01	2.99—3.01	2.98—3.02	2.97—3.03	2.96—3.05	2.94—3.07
3.5	3.49—3.51	3.48—3.52	3.48—3.52	3.46—3.55	3.44—3.57	3.41—3.59
4	3.98—4.02	3.98—4.02	3.97—4.03	3.96—4.04	3.92—4.09	3.88—4.12
5	4.98—5.02	4.97—5.03	4.95—5.05	4.93—5.07	4.87—5.14	4.81—5.20
6	5.96—6.04	5.95—6.05	5.93—6.07	5.90—6.10	5.81—6.21	5.73—6.30
7	6.95—7.05	6.93—7.07	6.90—7.10	6.86—7.14	6.73—7.29	6.63—7.42
8	7.93—8.07	7.91—8.09	7.87—8.13	7.82—8.19	7.65—8.38	7.52—8.56
12	11.85—12.16	11.79—12.21	11.71—12.31	11.59—12.44	11.43—12.63	10.92—13.33
20	19.58—20.44	19.42—20.61	19.19—20.88	18.88—21.27	18.45—21.84	17.88—22.71
∞	900.01—∞	654.40—∞	462.89—∞	327.44—∞	231.69—∞	163.97—∞

- 내부 초점 조절 (IF) 시스템은 촬영 거리가 짧아지면 초점 거리도 줄어듭니다.
