GEBRUIKSAANWIJZING eVOLUTION Compact 200 Ecowater

• Vom Verband für Wasserqualität empfohlen. Je nach Wasserversorgung muss die EcoWater Systems Einheit eventuell regelmäßig desinfiziert werden. HINWEIS: Wir empfehlen jährlich eine Wartung des Wasserenthärters/Wasserenthärters mit Aktivkohlefilter durchführen zu lassen.44 INSTRUCTIES eVOLUTION waterontharder/refiner EcoWater Systems Europe = www.ecowater-europe.com Een gedetailleerde handleiding is verkrijgbaar bij uw plaatselijk verkooppunt of op de landelijke EcoWater website. Nederlands VEILIGHEIDSRICHTLIJNEN = Lees de handleiding alvorens met de installatie te beginnen en zorg dat het benodigde gereedschap en materiaal aanwezig zijn.= De installatie moet worden verricht volgens de lokalevoorschriften inzake elektriciteit en sanitair.= Ga voorzichtig om met de ontharder/refiner. Zet hem nietondersteboven, laat hem niet vallen en zet hem niet op scherpeuitsteeksels.= Plaats de ontharder/refiner niet: - waar vriestemperatuur kan optreden; - in direct zonlicht; - waar blootstelling aan vochtig weer mogelijk is.= Probeer niet om water van meer dan 49 °C te behandelen.= De ontharder/refiner vereist een minimaal inkomend waterdebietvan 11 liter per minuut.= De maximaal toegestane inkomende waterdruk is 8,6 bar. Als de druk overdag hoger is dan 5,5 bar, is het mogelijk dat dedruk ’s nachts hoger wordt dan het maximum. Gebruik zo nodigeen drukverminderaar.= Dit systeem werkt op elektrische gelijkstroom van 28 volt. Sluitde bijgeleverde transformator aan (uitsluitend op een drogeplaats), op een stopcontact van 220-240 V, dat naar behorenbeschermd is met een overstroombeveiliging en een zekering.= Dit systeem is niet bestemd voor de behandeling van water datmicrobiologisch onveilig of van onbekende kwaliteit is zonderadequate desinfectie vóór of na het systeem. Europese richtlijn 2002/96/EG schrijft voor dat alleelektrische en elektronische apparatuur moet wordenafgevoerd volgens de voorschriften betreffendeafgedankte elektrische en elektronische apparatuur(AEEA). Deze richtlijn of soortgelijke wetgeving geldt oplandelijk vlak en kan per regio verschillen. Zie uwlandelijke, regionale en plaatselijke wetten voor hetcorrect afvoeren van de apparatuur. INSTALLATIEVOORSCHRIFTEN = De installatie mag uitsluitend worden verrichtdoor een geschoolde installateur.= Zorg dat de hoofdkraan dicht is alvorens metde installatie te beginnen.= Installeer altijd een EcoWater Systems bypassof een bypass met drie kranen. De bypass steltu in staat om het water naar de ontharder/refiner af te sluiten voor eventuele reparaties,terwijl er toch water in de leidingen van uwwoning blijft.= Er is een afvoer nodig voor het spoelwatertijdens de regeneratiecyclus. Deze wordtsteeds via een airgap aangesloten op deriolering.= Er is een stopcontact van 220-240 V nodig datzich op een droge plaats binnen 2 meter vande EcoWater ontharder/refiner bevindt.= Voer nadat het systeem is geïnstalleerd eencontrole uit op eventuele lekken nadat u dehoofdkraan terug heeft opengezet.= Voer na deze controle een handmatigeregeneratie uit. INHOUDSOPGAVE pagina Installatievoorschriften . . . . . . . . . . . . . . 44 Veiligheidsrichtlijnen . . . . . . . . . . . . . . . . 44 Installatieafbeeldingen . . . . . . . . . . . . . . 45 Ontharder/refiner programmeren . . . . . . . 46-50 Zout toevoegen . . . . . . . . . . . . . . . . . . . 51 Desinfectie . . . . . . . . . . . . . . . . . . . . . . . 51 Probleemoplossing . . . . . . . . . . . . . . . . 51 Modellen eVOLUTION Compact 100, eVOLUTION Compact 200, eVOLUTION Boost 300, eVOLUTION Boost 400, eVOLUTION Power 500, eVOLUTION Power 600, eVOLUTION Refiner Boost, eVOLUTION Refiner Power45 Installatieafbeeldingen ECOWATER S Y S T E M S Nederlands Bypass metklem van 3/4 inch ClipsFlexibele slangen,diameter DN 20 AFB. 3C

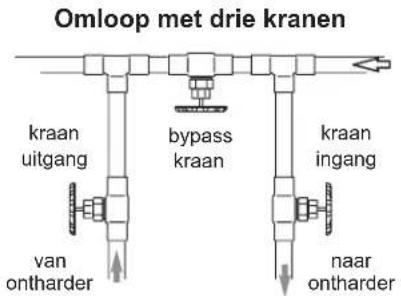

AFB. 3A Flexibele slangen,diameter DN 25InstallatieadaptersClipsClipsBypass van1 inch Klep ingangGesmeerdeO-ringen (4) AFB. 2B BYPASSMOGELIJKHEDEN Omloop met drie kranen AFB. 2A bypasskraankraanuitgangkraaningang van ontharder naar ontharder= voor NORMALE WERKING: - inlaat- en uitlaatklep openen - bypass sluiten= voor BYPASS: - inlaat- en uitlaatklep sluiten - bypass openen EcoWater Systems bypass UITtrekken voorNORMALEWERKINGINdrukkenvoor BYPASSKnop mengregeling – naar links draaien om dehardheid van het behandeldewater te verhogen AFB. 1 TYPISCHE INSTALLATIE stopcontact van220-240 V, 50 Hzoverloopslang vanzoutbak (niet hogerplaatsen)afvoerslang van klep(niet meer dan 2,5 mhoger plaatsen)NB: Voorpaneel en steun nietgetoond voor de duidelijkheidvan de afbeeldingEcoWater SystemsbypassUITGANGINGANGtransformator(bijgeleverd)snoer naarcontroller HARD WATERBEHANDELDWATER

WATERONTHARDER/ REFINER naar afvoer -via en airgapvan 4 cmNB: Als in het bericht ‘Verbinding gemaakt’ nu ‘- - - - - -’ (streepjes) worden weergegeven in plaats van een sleutelcode, kan dat betekenen dat de router geen verbinding met internet heeft gemaakt. Controleer met uw laptop of een ander apparaat of de internetverbinding van de router in orde is.

a. Druk op de toets OMLAAG (6) om naar Browser te scrollen. b. Druk twee keer op SELECTIE (O). Op de display van de ontharder wordt ‘Zie verbindingsinstructies’ weergegeven. c. Activeer op uw laptop, tablet of smartphone het overzicht van draadloze netwerken binnen bereik. Klik, op het pictogram voor draadloze verbindingen of ga naar het onderdeel ‘Instellingen’ en zoek naar ‘Wifi’. d. U hoort nu een netwerk te zien met een naam die bestaat uit ‘H2O’, gevolgd door 12 tekens. Selecteer dit netwerk om uw apparaat ermee te verbinden. e. Nadat uw apparaat verbinding heeft gemaakt met het H2O-netwerk opent u uw internetbrowser, typt u de volgende URL:

192.168.0.1, klikt u op Start of drukt u op Enter.

INSTELLING Wanneer de unit voor het eerst wordt aangesloten, wordt u gevraagd om basisinformatie voor de werking in te voeren.

1. TAAL Druk op de toets

OMLAAG (6) of OMHOOG (5) om naar de gewenste taal te gaan en druk vervolgens twee keer op SELECTIE (O). NB: U kunt Instelling draadloze verbinding ook overslaan en dit pas doen nadat u stap 6-11 van de installatieprocedure hebt voltooid. Ga vanuit het Hoofdmenu naar Geavanceerde instellingen en selecteer Instelling draadloze verbinding.

2. INSTELLING DRAADLOZE VERBINDING Kies hoe u

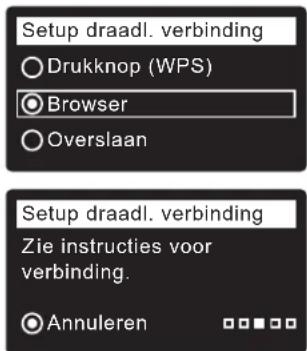

de waterverzachter op het draadloze netwerk bij u thuis wilt aansluiten: Browser: U kunt verbinding maken met behulp van de browser op uw laptop, tablet of smartphone. Ga door naar stap 4.

Drukknop: Als uw draadloze router een knop met de aanduiding WPS (Wi-Fi Protected Setup) of Push to Connect (Hier drukken om verbinding te maken) heeft, kunt u doorgaan naar stap 3.

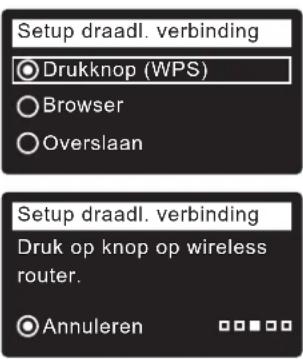

3. OPTIE DRUKKNOP (WPS)

a. Gebruik SELECTIE (O) om Drukknop (WPS) te kiezen. Op de display van de ontharder wordt ‘Druk op de knop op de draadloze router’ weergegeven. b. Druk op de knop WPS of Push to Connect op de router en tot het display de melding "Verbinding gemaakt" toont. Als dit niet lukt, dan annuleert u en gebruikt u de browser - optie, zie stap 4. c. Noteer de sleutelcode. U hebt deze nodig om uw systeem op de website van EcoWater te registreren. Ga door naar stap 5.

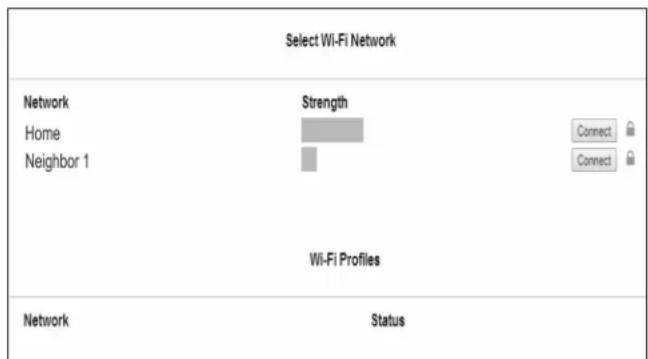

ie instructies voorverbinding.Setup draadl. verbindingAnnuleren f. Nadat er een scherm zoals hierboven is verschenen, selecteert u het draadloze netwerk bij u thuis en voert u het juiste wachtwoord van het netwerk in.g. Op de display van de ontharder wordt nu ‘Verbinding gemaakt’ weergegeven, samen met een sleutelcode. h. Noteer de sleutelcode. U hebt deze nodig om uw systeem op de website van EcoWater te registreren. NB: Als in het bericht ‘Verbinding gemaakt’ nu ‘- - - - - -’ (streepjes) worden weergegeven in plaats van een sleutelcode, kan dat betekenen dat de router geen verbinding met internet heeft gemaakt. Controleer met uw laptop of een ander apparaat of de internetverbinding van de router in orde is.

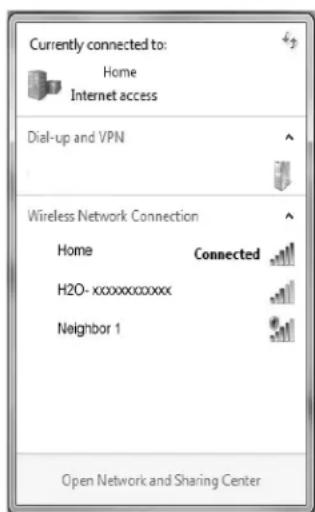

i. Ga op uw laptop, tablet of smartphone terug naar het

overzicht van de netwerken binnen bereik en controleer of uw apparaat weer met het plaatselijke netwerk is verbonden.

5. VOLTOOI DE INSTELLING VAN DE ONTHARDER

Nadat u via wifi verbinding hebt gemaakt en de sleutelcode hebt genoteerd, drukt u op SELECTIE (O) om verder te gaan met de instelling.

Druk op SELECTIE (О) voor metrische eenheden of druk op de toets OMHOOG (5) om naar Engelse eenheden te gaan, en druk dan op SELECTIE (О).

7. HUIDIGE TIJD Druk op

de toets OMLAAG (6) of OMHOOG (5) om de huidige tijd in te stellen. Houd de toets ingedrukt om de waarden sneller te doorlopen.

8. HARDHEID Druk op de

toets OMHOOG (5) of OMLAAG (6) om de hardheid van het inkomend water in te stellen.

9. ZOUTNIVEAU (alleen op

installaties met 2 tanks zonder zoutniveausensor) Druk op de toets OMHOOG (5) of OMLAAG (6) om het zoutniveau in te stellen op de laagste cijferwaarde die op de pekelbuis boven het zout zichtbaar is.

10. IJZERGEHALTE Druk

op de toets OMHOOG (5) of OMLAAG (6) om het ijzergehalte in het water in te stellen.

11. Wanneer ‘Instelling

afgerond!’ verschijnt, drukt u op SELECTIE (O). De unit begint nu normaal te werken.

Schakel het systeem inHerhaal instellingInstelling afgerond! Info draadloze verbindingDSN: AC000W000009876Sleutel:abc123 ModelinformatieInfo draadloze verbindingBeschikbaar waterSysteeminformatie

2. Als u een account heeft, log dan in, anders moet u een

nieuwe account opzetten.

3. Volg de aanwijzingen op de schermen op de website.

De sleutelcode die u eerder genoteerd hebt zal u worden gevraagd. Als u te lang wacht met registreren, kan het zijn dat de sleutelcode veranderd is. Dit is een beveiligingsfunctie. U kunt de nieuwe sleutelcode opzoeken zoals hieronder beschreven. NB: U kunt de huidige sleutelcode op de controller van de ontharder opzoeken door in het menu Systeeminformatie de optie Info draadloze verbinding te selecteren.

UW KLANTACCOUNT OPENEN

Nadat u een klantaccount hebt opgezet en het systeem geregistreerd hebt, kunt u uw account altijd raadplegen om het ‘dashboard’ van de ontharder te zien, instellingen te wijzigen enz. Ga met uw browser naar http://wifi.ecowater.com en log in met het e-mailadres en het wachtwoord die u hebt opgegeven bij het opzetten van de account.

Systemen kunnen tussen een leverancier en klant ‘gedeeld’ worden. Als een systeem gedeeld wordt, heeft de leverancier toegang tot alle displays en instellingen voor het systeem op de wifi-website van EcoWater. Als een systeem niet gedeeld wordt, heeft de leverancier alleen toegang tot het scherm ‘Leverancierswaarschuwingen beheren’ voor het systeem in kwestie. Nadat een leverancier een klantaccount heeft opgezet, kan de klant toegang tot die account verlenen aan de leverancier die het systeem heeft verkocht. Met toestemming kan de leverancier ook toegang verlenen aan de klant. Hiervoor moet de leverancier inloggen als klant in plaats van als leverancier, aan de hand van het e-mailadres en wachtwoord van de klant zoals ingevoerd bij het opzetten van de account.

1. Ga naar http://wifi.ecowater.com en log in (met

e-mailadres en wachtwoord van de klant, niet van de leverancier).

2. Klik op de tab ‘Ondersteuning’ bovenaan de startpagina

3. Klik in het scherm Ondersteuning op de knop ‘Toestaan’.

De tekst op de knop verandert in ‘Niet toestaan’.

4. Het systeem wordt nu gedeeld.

NB: Een systeem kan alleen gedeeld worden via de account van een klant, en niet via de account van de leverancier.HOOFDMENU Tijdens de normale werking drukt u op SELECTIE (O) om het hoofdmenu weer te geven. Dit leidt tot het volgende: =Regeneratie (zie pagina 49) =Zoutinstellingen =Zoutniveau

(zie pagina 49) =Laag zoutniveau-indicatie =Zoutsoort (zie pagina 49) =Basisinstellingen =Uur (zie pagina 50) =Hardheid (zie pagina 50) =IJzergehalte (zie pagina 50) =Regeneratietijd (zie pagina 49) =Alternerende schermen =Gebruikersvoorkeur =Taal (zie pagina 50) =Tijdsaanduiding =Volume-eenheden =Eenheid van hardheid =Gewichts-eenheid =Systeeminformatie =Modelinformatie =Info draadloze verbinding =Beschikbaar water =Gem dagelijks waterverb. =Waterverbruik vandaag =Totaal waterverbruik =Debiet =Dagen in werking =Laatste regeneratie =Totaal aantal regeneraties =Geavanceerde instellingen =Spoeltijden =Tegenspoelingtijd

=Extra tegenspoelingtijd

=2de tegenspoeling (Aan/Uit) =2de tegenspoelingstijd =Snelspoeltijd

=Extra snelspoeltijd

=Opties =Efficiëntiemodus =Max. dagen tussen regeneraties =Bijkomende uitgang =Water volume voor doseer implus

=Doseer signaal tijd

=Setup draadl. verbinding (zie pagina 46-47) Alleen weergegeven op modellen met twee tanks zonder zoutniveausensor. Alleen op refiners. Alleen op ontharders. Alleen weergegeven als Aanvullende regeling is ingesteld op Chemicaliëntoevoer. Alleen weergegeven op modellen in een kast met zoutniveausensor.

Ontharder/refiner programmeren ECOWATER S Y S T E M S Nederlands RegeneratieZoutinstellingen asisinstellingenHoofdmenu

0.0 l/minWaterdebiet14:32Zoutstatus (NaCl)

4:32 Waterverbruik (liter)14:32Nog zout voor 135 DagenRegeneratiestatus14:32Vandaag: 456Daggemiddelde: 625Resterend: 2380Status draadloze verb.14:32 WiFi Internet-50 dBmAutomatische regeneratie ingesteld

*Nog resterend water vóór de volgende regeneratie.

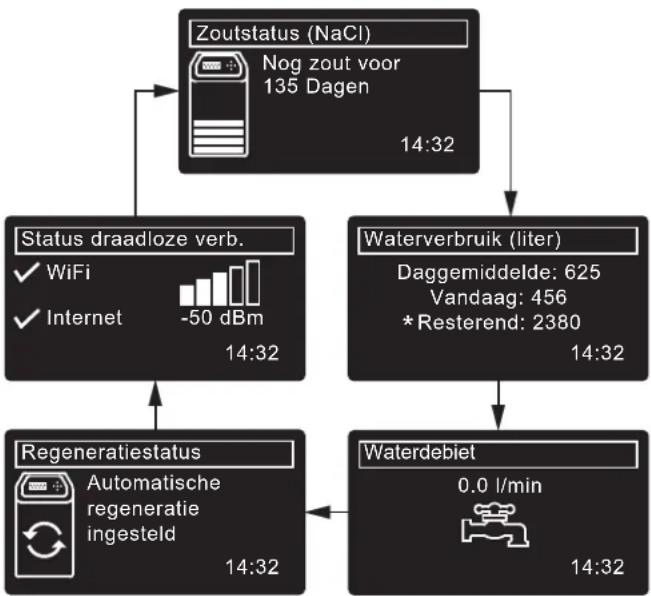

NORMALE WERKING/STATUSSCHERMEN

Tijdens de normale werking toont de unit statusschermen in automatische volgorde. Op het scherm ‘Status draadloze verbinding’ geven de vinkjes het volgende aan: P WiFi - De ontharder heeft verbinding gemaakt met een wifi-router. P Internet - De ontharder heeft verbinding gemaakt met een wifi-router die met internet is verbonden. De bovenstaande statusschermen worden niet getoond als een van de volgende zaken wordt weergegeven: =Regeneratiestatus (verschijnt tijdens regeneraties en toont de kleppositie en de resterende tijd). =Zout toevoegen of Zoutvoorraad leeg duidt erop dat er zout moet worden toegevoegd (pagina 51). =Als het instelscherm Huidige tijd verschijnt in plaats van de statusschermen, moet de tijd worden ingesteld (pagina 50). =Onderhoudsherinnering (neem contact op met uw verkooppunt). =Storing gedetecteerd (neem contact op met uw verkooppunt). KNIPPERENDE DISPLAY De display knippert aan en uit in een of meer van de volgende situaties: =Er moet zout worden toegevoegd =De tijd moet worden ingesteld (de tijdgegevens zijn verloren gegaan) =Er is achterstallig onderhoud (onderhoudsherinnering) =Foutsituatie Het knipperen stopt zodra er op een willekeurige toets wordt gedrukt. Het begint echter opnieuw om middernacht als het probleem in kwestie (bijv. laag zoutniveau) niet is opgelost.

Standaard is 02:00 ('s nachts). Ga als volgt te werk om dit te wijzigen:

1. Druk op SELECTIE (O)

om naar het Hoofdmenu te gaan.

2. Ga naar het scherm

3. Ga naar het scherm

OMHOOG (5) om de regeneratiestarttijd in te stellen. Houd de toets ingedrukt om de waarden sneller te doorlopen.

5. Druk op SELECTIE (O)

en druk vervolgens meermaals op LINKS (3) om naar de statusschermen terug te keren. HANDMATIGE REGENERATIE Dit kan worden gedaan om een adequate toevoer van behandeld water te verzekeren op momenten van ongewoon hoog waterverbruik. Als u bijvoorbeeld gasten hebt, kan uw behandeld water opgebruikt raken vóór de volgende automatische regeneratie. Een complete handmatige regeneratie herstelt de capaciteit tot 100% behandeld water. Na lange perioden zonder waterverbruik (bijvoorbeeld tijdens vakanties) verdient het aanbeveling met een regeneratie te beginnen.

1. Druk op SELECTIE (O)

om naar het Hoofdmenu te gaan.

2. Ga naar het scherm

3. Ga naar Onmiddellijke

regeneratie en druk op SELECTIE (O) om met een onmiddellijke regeneratie te beginnen. Het scherm met de regeneratiestatus wordt weergegeven totdat de regeneratie compleet is. U kunt ook tweemaal op LINKS (3) drukken om naar de statusschermen terug te keren. Overige regeneratiemogelijkheden: =Automatisch annuleert een handmatig geplande regeneratie (als deze nog niet is begonnen) en laat de elektronische regeleenheid bepalen wanneer de volledige regeneratie plaatsvindt. =Plan regeneratie laat een regeneratie beginnen op de vooringestelde regeneratiestarttijd (zie hieronder). ZOUTSOORT INSTELLEN Standaard is NaCl (natriumchloride). Selectie van KCl (kaliumchloride) verhoogt de tijd voor vullen en bezouten/langzaam spoelen. Ga als volgt te werk om dit te wijzigen:

1. Druk op SELECTIE (O)

om naar het Hoofdmenu te gaan.

2. Ga naar het scherm

3. Ga naar het scherm

OMHOOG (5) om naar de andere zoutsoort te gaan.

5. Druk op SELECTIE (O) en

druk vervolgens meermaals op LINKS (3) om naar de statusschermen terug te keren.

HANDMATIG HET ZOUTNIVEAU INSTELLEN

(Alleen op 600 Power-model met twee tanks) Deze functie is alleen actief op modellen waarop geen zoutniveausensor is aangesloten op de elektronische controller. Modellen zonder afzonderlijke zoutbak hebben een interne sensor die het zoutniveau in de tank automatisch meet. Het zoutniveau wordt weergegeven op het zoutstatusscherm en wordt door de elektronische controller gebruikt om te berekenen hoeveel dagen er nog resteren voordat het zout op is. Op het 600 Power-model met twee tanks moet de waarde voor het zoutniveau telkens als u zout toevoegt handmatig ingevoerd worden.

1. Druk op SELECTIE (O)

om naar het Hoofdmenu te gaan.

2. Ga naar het scherm

3. Ga naar het scherm

4. Voeg zout toe en maak

het effen. Kijk vervolgens op de nummerschaal op de pekelbuis. Druk op OMHOOG (5) of OMLAAG (6) totdat u de laagste waarde hebt verkregen die boven het zout zichtbaar is.

5. Druk op SELECTIE (O)

en druk vervolgens meermaals op LINKS (3) om naar de statusschermen terug te keren.

Ontharder/refiner programmeren ECOWATER S Y S T E M S Nederlands Regeneratie Zoutinstellingen Basisinstellingen Hoofdmenu Zoutniveau Laag zoutniveau-indicatie Zoutsoort Zoutinstellingen Zoutniveau

Automatisch Onmiddellijke regenera... Plan regeneratie Regeneratie Regeneratie Zoutinstellingen

asisinstellingen Hoofdmenu Regeneratiestatus Resterende tijd: 118:32 Cyclus: Vullen (Druk rechtertoets voor volgende cyclus) Hardheid IJzergehalte Regeneratietijd Basisinstellingen Regeneratietijd 02:00 Regeneratie Zoutinstellingen Basisinstellingen Hoofdmenu Natrium (NaCl) Kalium (KCl) Zoutsoort Regeneratie Zoutinstellingen Basisinstellingen Hoofdmenu Laag zoutniveau-indicatie Zoutsoort ZoutinstellingenIJZERGEHALTE INSTELLEN Dit wordt gewoonlijk gedaan tijdens de initiële instelling. Ga als volgt te werk om dit te wijzigen:

1. Druk op SELECTIE (O)

om naar het Hoofdmenu te gaan.

2. Ga naar het scherm

3. Ga naar het scherm

OMHOOG (5) om het ijzergehalte in het water in te stellen.

5. Druk op SELECTIE (O) en

druk vervolgens meermaals op LINKS (3) om naar de statusschermen terug te keren. HARDHEID INSTELLEN Dit wordt gewoonlijk gedaan tijdens de initiële instelling. Ga als volgt te werk om dit te wijzigen:

1. Druk op SELECTIE (O)

om naar het Hoofdmenu te gaan.

2. Ga naar het scherm

3. Ga naar het scherm

OMHOOG (5) om de hardheid van het water in te stellen. Omrekening: 1 grain = 1° dH 10 ppm = 1° f

5. Druk op SELECTIE (O)

en druk vervolgens meermaals op LINKS (3) om naar de statusschermen terug te keren. TAAL INSTELLEN Dit wordt gewoonlijk gedaan tijdens de initiële instelling. Ga als volgt te werk om dit te wijzigen:

1. Druk op SELECTIE (O)

om naar het Hoofdmenu te gaan.

2. Ga naar het scherm

3. Ga naar het scherm Taal.

4. Druk op OMLAAG (6) of

OMHOOG (5) om naar de gewenste taal te gaan. U kunt kiezen uit: Engels, Spaans, Frans, Italiaans, Duits, Nederlands, Pools, Russisch, Hongaars, Turks, Litouws, Grieks, Roemeens, Tsjechisch, Slowaaks, Bulgaars, Servisch of Kroatisch.

5. Druk twee keer op SELECTIE (O) en druk vervolgens

meermaals op LINKS (3) om naar de statusschermen terug te keren.

HUIDIGE TIJD (’UUR’) INSTELLEN

Dit wordt gewoonlijk gedaan tijdens de initiële instelling. Ga als volgt te werk om dit te wijzigen:

1. Druk op SELECTIE (O)

om naar het Hoofdmenu te gaan.

2. Ga naar het scherm

3. Ga naar het scherm

OMHOOG (5) om de huidige tijd in te stellen. Houd de toets ingedrukt om de waarden sneller te doorlopen.

5. Druk op SELECTIE (O)

en druk vervolgens meermaals op LINKS (3) om naar de statusschermen terug te keren.

ardheid430 ppm Regeneratie outinstellingenBasisinstellingenHoofdmenu Uur HardheidIJzergehalteBasisinstellingen IJzergehalte0.0 ppm RegeneratieZoutinstellingenBasisinstellingenHoofdmenu ZoutinstellingenBasisinstellingenGebruikersvoorkeurHoofdmenu Taal Tij dsaanduidi ngVolume-eenhedenGebruikersvoorkeur ItalianoDeutschNederlandsTa a l NB: Verhoog de hardheidwaarde niet als compensatie voor ijzer in het water. De elektronische regeleenheid zorgt automatisch voor compensatie nadat u het ijzergehalte hebt ingesteld (zie hieronder).

UW VOORKEURSTAAL HERSTELLEN ALS EEN

ANDERE TAAL WORDT WEERGEGEVEN: Druk vanuit de statusschermen op SELECTIE (O). Druk driemaal op de toets OMLAAG (6) en druk vervolgens tweemaal op SELECTIE (O). Druk op OMLAAG (6) of OMHOOG (5) om naar uw voorkeurstaal te gaan (zie lijst hieronder) en druk vervolgens tweemaal op SELECTIE (O). Druk tweemaal op LINKS (3) om alle menu’s af te sluiten. De talen worden in de volgende volgorde weergegeven: English, Español, Français, Italiano, Deutsch, Nederlands, Polski, Русский, Magyar, Türkçe, Lietuvių k., Ελληνικά, Română, Čeština, Slovenský, Български, Srpski, Hrvatska.EEN ZOUTBRUG BREKEN Soms wordt een harde korst zout gevormd in de zoutbak. Dit wordt gewoonlijk veroorzaakt door hoge vochtigheid of hetverkeerde soort zout. Wanneer dit gebeurt, ontstaat een legeruimte tussen het water en het zout. Het zout lost dan niet op inhet water en het harsbed wordt niet geregenereerd. Het resultaatis hard water.Er kan zich een korstonder los zoutbevinden. Gebruikeen bezemsteel ofvergelijkbaargereedschap om dit e controleren (zieafb. 4). Steek debezemsteelvoorzichtig in hetzout. Voelt u een hard object, dan is dithoogstwaarschijnlijkeen zoutbrug. Duwvoorzichtig opmeerdere plaatsen inde korst om deze tebreken. Probeer dezoutbrug niet tebreken door op dezoutbak te kloppen.

Informatie over werking ECOWATER S Y S T E M S Nederlands PROBLEMEN OPLOSSEN

PROBLEEM OORZAAK OPLOSSING

Geen zachtwaterEr zit geen zout in de zoutbak. Voeg zout toe en start ‘Onmiddellijke regeneratie’.Er is een ‘zoutbrug’. Breek de zoutbrug (zie hierboven) en start ‘Onmiddellijke regeneratie’.De transformator is niet aangesloten, devoedingsdraden zijn losgeraakt van de printplaat van de elektronische regeleenheid, er is een doorgebrandezekering, de stroomonderbreker staat uit.Controleer of de voeding is onderbroken vanwege een van dezeproblemen en verhelp het probleem. Wanneer de voeding is hersteld,moet u de tijd instellen als de display het scherm ‘Huidige tijd’ weergeeft(zie pagina 50).De bypass staat in bypasspositie. Zet de bypass in de werkstand (zie pagina 45).De afvoerslang van de klep is geheel of gedeeltelijkverstopt.De afvoerslang mag geen knikken of scherpe bochten vertonen en niette hoog zijn geplaatst.Water issoms hardEr is hard leidingwater gebruikt tijdens deregeneratie door de onjuiste instelling van dehuidige tijd (’uur’) of de regeneratietijd.Controleer de weergegeven huidige tijd. Zie als deze niet juist is‘Huidige tijd (’uur’) instellen’ op pagina 50. Controleer de regeneratietijdzoals beschreven op pagina 49.De hardheidswaarde is te laag ingesteld. Controleer aan de hand van ‘Hardheid instellen’ op pagina 50, de huidigehardheidinstelling en verhoog zo nodig de waarde. Laat de hardheid vande watervoorziening zo nodig testen.Er wordt warm water gebruikt wanneer deontharder/refiner regenereert.Probeer geen warm water te gebruiken tijdens regeneraties, omdat deboiler dan wordt gevuld met hard water.StoringscodeverschijntEr is een storing in de bedrading, de positieschakelaar,een klep, de motor of de printplaat van de elektronischeregeleenheid.Neem contact op met uw verkooppunt voor service. ZOUT TOEVOEGEN Als de ontharder/refiner al het zout opgebruikt voordat meer zoutwordt toegevoegd, is het resultaat hard water. Op onze modellenwordt het zoutniveau automatisch gedetecteerd, behalve op hetPower 600-model met twee tanks. Daar het deksel van dezoutbak regelmatig worden geopend om het zoutniveau tecontroleren. U kunt uw wifi-account ook gebruiken om dezoutvoorraad bij te houden. Het deksel van de pekelbuis moetdicht zijn wanneer u zout toevoegt.600 POWER-MODEL MET TWEE TANKS: Nadat u zout hebttoegevoegd en mooi hebt verdeeld, moet u de waarde voor hetzoutniveau altijd op de elektronische regeleenheid instellen, zoalsbeschreven op pagina 49.NB: Op vochtige plaatsen verdient het aanbeveling het zoutniveauop minder dan halfvol te houden en vaker zout toe te voegen.AANBEVOLEN ZOUT: Voor waterontharders bestemdezoutblokjes, zoutkorrels, grof zeezout enz. met minder dan 1%onoplosbare onzuiverheden. Dit type zout bestaat uit hoogzuivereverdampte kristallen, soms geperst in de vorm van briketten.KALIUMCHLORIDE (KCl): Ga als volgt te werk als u KCl-zout kiest:= Stel ‘Zoutsoort’ op de elektronische regeleenheid in op ‘KCl’,zoals op pagina 49 te zien is.= Plaats kaliumchloride (KCl) slechts met één zak tegelijk in deontharder/refiner.ZOUT WAARVAN GEBRUIK WORDT AFGERADEN: Nietaanbevolen zijn onder meer steenzout met veel onzuiverheden,blokzout, kristalzout, keukenzout en zout bestemd voor hetsmelten van ijs of het maken van roomijs. AFB. 4 WaterRuimte Brug Zout

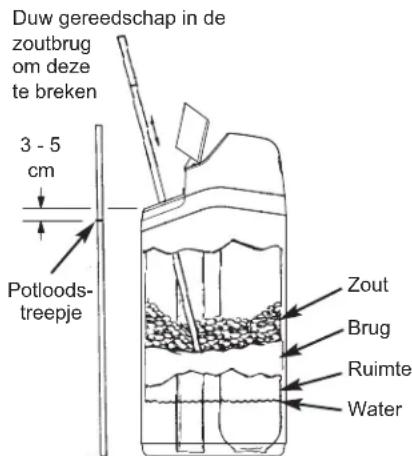

Potloods-treepjeDuw gereedschap in dezoutbrug om deze te breken

INSTRUCTIES VOOR DESINFECTIE

In de fabriek is ervoor gezorgd dat uw EcoWater Systems ontharder/refiner schoon is gebleven. Tijdens verzending, opslag, installatie en gebruik is het echter mogelijk dat bacteriën in het apparaat raken. Om deze reden verdient het aanbeveling* de ontharder na installatie te desinfecteren: 1. Verwijder het deksel van de pekelbuis en giet ongeveer 40 ml (2 tot 3 eetlepels) huishoudbleekwater in de pekelbuis van de ontharder/refiner. U kunt kiezen uit diverse merknamen bleekwater. Plaats het deksel van de pekelbuis terug. 2. Start ‘Onmiddellijke regeneratie’ (zie pagina 49). Deze regeneratie trekt het bleekwater in de ontharder/refiner en erdoor. *Aanbevolen door de Water Quality Association. Het kan zijn dat op bepaalde watervoorzieningen de apparaten van EcoWater Systems regelmatig moeten worden gedesinfecteerd.NB: Er wordt een jaarlijkse onderhoudsbeurt voor de ontharder/refiner aanbevolen.52 INSTRUKCJA Urządzenia do uzdatniania /zmiękczania wody serii eVOLUTION Polski
