GEBRUIKSAANWIJZING IAN 279818 AURIOL

Bedienings- en veiligheidsinstrumenties

a

METEOSTANICE

veiligheidsinstructies 71

CZ Pokyny pro obsluhu a

Doelmatig gebruik.. 72

Beschrijving van de onderdelen.. 72

Algemene veiligheidsinstructies.. 75

Veiligheidsinstructies voor het gebruik van batterijen . 76

Vór de ingebruikname......Pagina 77

Algemene instructies.. 77

Buitensorin gebruik nemen.. 78

Temperatuurstation in gebruik nemen......Pagina 79

Temperatuurstation.. 81

Buitensorson.. 81

Taal / Tijdzone/ Kloktijd/Datum
handmatig instellen... . 82

Zomertijd weergeven... .84

Tijdzone opvragen.. 84

Alarmtijd instellen.. 84

Alarmtijden oproepen.. 85

Alarm in-/uitschakelen.. 85

Sluimerfunctie gebruiken.. 86

Temperatuwr weergeven.. 86

Minimale/maximalewaardeoproepen.....Pagina 87

Temperatuurtrend weergeven.. 87

Batterij-indicator.. 88

Batterijen verrangen.. 88

Storingen verhelpen.. 88

Reiniging en onderhoud.. 89

Verwijdering.. 90

Verklaring van overeenstemming.. 91

Garantie 91

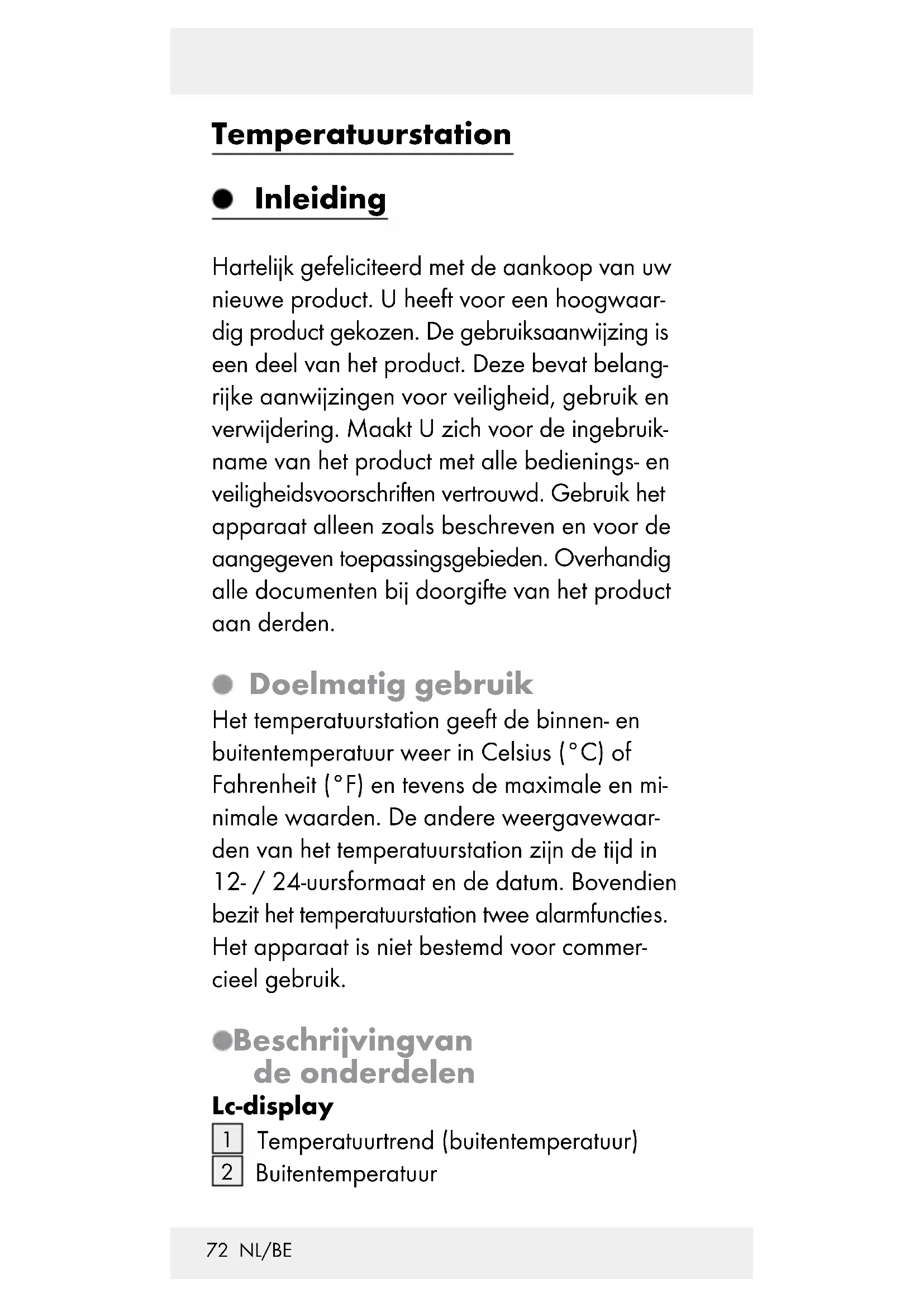

Temperatuurstation

Inleiding

Hartelijk gefeliciteerd met de aankoop van uwieve product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor verilgheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en verilgheidsvoorschriften vertrouwd. Gebruik het apparaat alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Doelmatig gebruik

Het temperatuurstation geeft de binnen- en buitentemperatuur wee in Celsius (^) of Fahrenheit (^) en tevens de maximale en minimale waarden. De andere weergavewaarden van het temperatuurstation zijn de tijd in 12-/24-uursformaat en de datum. Bovendien bezit het temperatuurstation twee alarmfuncties. Het apparaat is nicht bestemd voor commercieel gebruik.

Beschrijvingvan de onderdelen

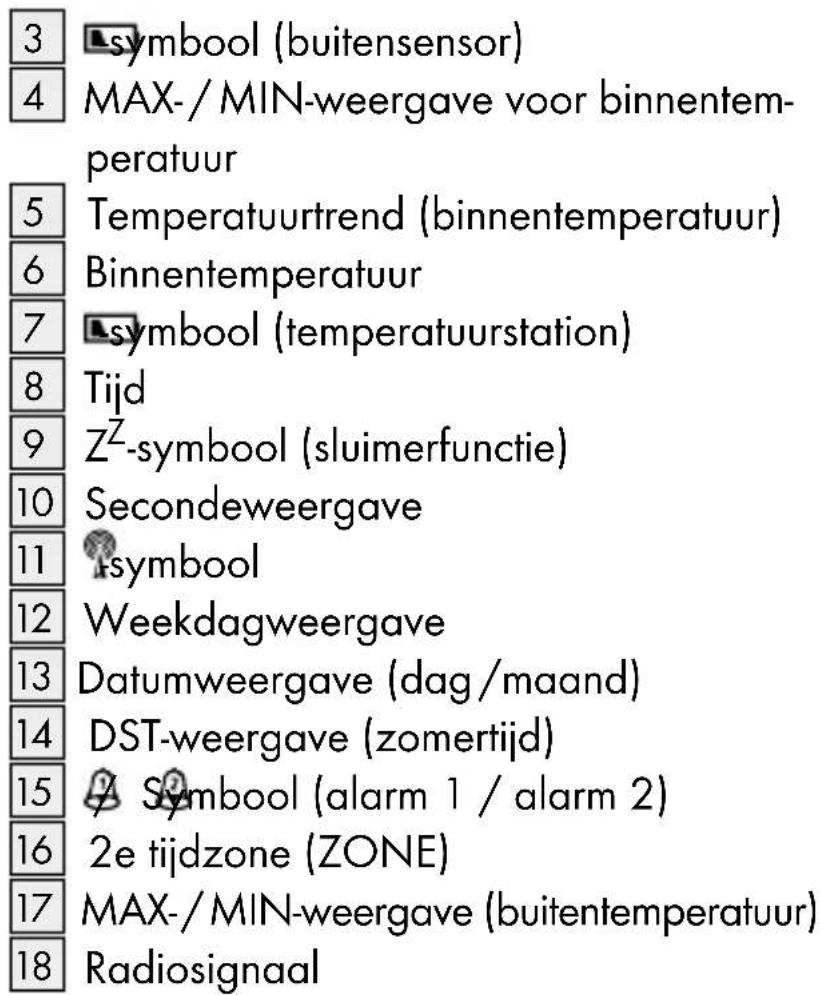

Lc-display

1 Temperatuur Trend (buitentemperatuar)
2 Buitentemperatuar

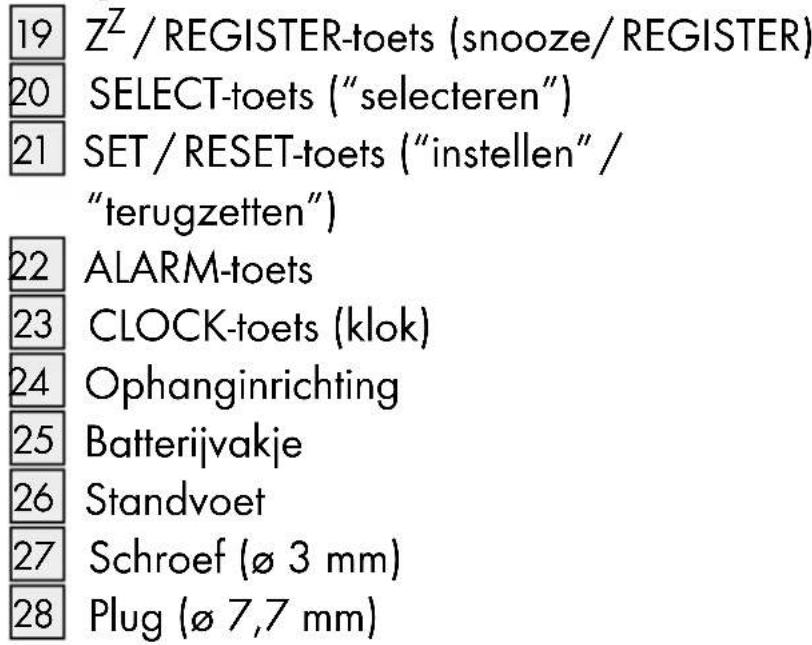

Temperatuurstation

Buitensor

29 Controle-led
30 Ophanginrichting
31 Batterijvakje
32 Schroef (0 3 mm)
33 Plug (7,7 mm)

-Technischegegevens

Temperatuurstation:

Temperatuurmeetbereik: 0 - + 50^

$$ + 3 2 - + 1 2 2 ^ {\circ} \mathrm {F} $$

Tip: wonneer de temperatuur lager is dan

0^ (32°F), dan wordt „LL.L" getoond.

Wanneer de temperatuur hoger worden dan

50 °C (122 °F), dan wordt „HH.H" weerge-

geven.

Temperatuurresolutie: 0,1^

Radiografisch signal: DCF

Batterijen: 2 × AA 1,5 ~V

(bij de levering in-

begrepen)

Buitensor

Temperatuurmeetbereik: -20 °C - +60 °C

$$ - 4 ^ {\circ} F - + 1 4 0 ^ {\circ} F $$

Tip: wanneer de temperatuur lager is dan

-20°C (-4°F), dan wordt „LL.L" getoond.

Wanneer de temperatuur hoger worden dan

60 °C (140 °F), dan wordt „HH.H" weerge-

geven.

HF overdrachtssignaal: 433 MHz

HF overdrachtsreikwijdte: max. 30 meter op

open terrein

Batterijen: 2 × AA 1,5 ~V

(bij de levering inbegrepen)

Beschermingsklasse:

IPX4

Veiligheid

BEWAAR ALLE VEILIGHEIDSTECHNISCHE INSTRUCTIES EN AANWIJZINGEN OM DEZE EVENTUEEL LATER TE KUNNEN RAADPLEGEN!

Algemene veiligheidsinstructies

Dit apparaat kan door kinderen vanaf 8 alsook personen met verminderde psychische, sensorische of mentale vaardigheden of een gebrek aan ervaring en / of kennis worden gebruikt, als zij onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het apparaat en de hieruit voortvloeijeende bevaren begrijpen. Kinderen mogen nicht met het apparaat spelen. Reiniging en gebruikersonderhoud mogen Niet door kinderen zonder toezicht worden uitgevoerd.

Stel het apparaat Niet bloot aan extreem sterke elektromagnetische velden. Hier-door kan de functie van het apparaat negatief worden beinvloed.

Beschadigingen door ondeskundig gebruik, negeren van de handleiding of ingrepen door nicht-geauthoriseerde Personen zichn van de garantieverlening uitgesloten.

Veiligheidsinstrumenties voor het gebruik van batterijen

VAAR! Batterijen können worden ingeslikt, hetgeen levensgevaarlijk kan zich. Wanner een batterij werden ingeslikt, dient men onmiddelijk een arts te consulteren.

• Verwijder de batterijen uit het apparaat als het gedurende een langereperiode Niet worden gebruikt.
  VOORZICHTIG! EXPLO

SIEGEVAAR! Pro beer in
geen geval, nietoplaadbare

batterijen op te laden.

Let bij hetplaatsen van de batterijen op dejuiste polariteit!Deze wordt in de batterijvakjes aangegeven.
Verwijder verbruike batterijen per om-gaande uithet apparaat. In het andere geval bestaat gevaar voor lekkage!
Houd batterijen van kinderen verwijderd, gooi batterijen Niet in het vuur, sluit zeniet kort en neem ze Niet uit elkaar.
Vervang altijd alle batterijen tegelijkertijd.

Gebruik alleen batterijen van hetzelfdete type. In het andere geval bestaat explosiegevaar.
Lekken de batterijen in uw apparaat, verwijder ze dan direct om schade aan het apparaat te vermijden!
Vermijd het contact van huid, ogen en slijmvliezen met batterijzuur. In geval van contact met batterijzuur要去en de des betreffende plekken met veel water worden afgespoeld en / of moet een arts geraadpleegd worden!

Vóró de ingebruikname

Plaats de batterijen eerst in de buitensor, cervolgens in het temperaturstation.

Opmerking: verwijder de beschermfolie voor het eerste gebruik van het display.

Algemeneinstructies

VOORZICHTIG! Waarborg bij de keuze van de plaat dat de apparaten nicht worden blootgesteld aan directe zoninstraling, vibratie, stof, hitte, kou en vocht. Plaat de apparaten Niet in de buurt van hittebronnen, bijv. verwarmingen. In het andere geval dreigt gevaar voor schade aan de apparaten.

Plaats het temperatuurstation op de bijbehorende voet 26.
Waarborg dat de anderen apparaten in de buurt nicht metdezelfde frequentie van

433 MHz worden gezruikt. Deze apparaten können een storing in de radiover-binding veroorzaken.

Plaats de apparaten nicht naast of op metalen platen. De radioverbinding tussen de apparaten kan hierdoor negatif worden beinvloed.

Radiografisch signal (DCF):

Het DCF-signaal (zender van het tijdsignaal) bestaat uit tijdimpulsen die door een van de meest nauwkeurige klokken ter wereld, in de buurt van Frankfurt / Main, Duitsland, wordenuit gezonden - het signaal wijkt per 1 miljoenaar 1 seconde af.

Uw temperatuurstation ontvangt deze signalen onder optimale omstandigheden tot op een afstand van ca. 1.500 km rondon Frankfurt am Main.

Buitensorin gebruikenemen

Batterijenplaatsen:

• Open het batterijvak aan dechterzijde van de buitensor.
  Plaats twee 1,5 V -batterijen (AA) (bij de levering inbegrepen) in het batterijvakje 31.

Opmerking: let op de juiste polariteit.

Deze staat in het batterijvakje aangegeven (zie afb. D).

De buitensor is nu gebruikskaar en de controle-LED 29licht even op.

Sluit het batterijvakje.
Start het temperatuurstation eventuele opnieuw wanner het Niet optimaal functioeert. Druk waarvoor op de Z^Z /REGISTERtoets en houdt deze ingedrukt (alleen de buitensor nieuw starten).

Temperatuurstationingebruik nemen

Batterijenplaatsen:

Open het batterijvak 25 aan de achterkant van het temperatuurstation.
Plaats twee 1,5 V -batterijen (AA) (bij de 'levering inbegrepen) in het batterijvakje.

Opmerking: let op de juiste polariteit. Deze worden in het batterijvakje aangegeven (zie afb. B).

Sluit het batterijvakje.

Temperatuurstation met de buitensensor en het radiografisch DCF-signaal verbinden:

Na hetplaatsen van de batterijen zoekt het temperatuurstation contact met de buitensorson. Het -symbool 18 knippert. Bij een succesvolle verbinding met de buitensorson stopt het -symbool 18 met knipperen en de temperatuur wordt op het LC-display getoond.

Opmerking: Als het temperatuurstation het signal van de buitensor na 3 minutes nicht ontvangt, start het temperatuurstation

automatisch met de ontvangst van het radiografische signaal.

Na succesvolle ontvangst van het signal van de buitensor of na het verstreijken van 3 minuten start het temperatuurstation met de ontvangst van het radiografische signal. Dit proces kan tot 5 duren minutes en wordt op het LC-display weergegeven door middel van het knipperende -symbol [11].

Bij een succesvolle ontvangst van het DCF-signal wordt het -symbool constant op het LC-display weergegeven.

Opmerking: Verander de standplaats van het temperatuurstation Niet tijdens de ontvangst. Anders kan dit tot ontvangstoringen leiden. Als op het tijdstip van de ingebruikname geen synchronisatie met de atoomklok maybeijk is, verandert u eerst de standplaats van het temperatuurstation (bijv.DICHTERn eaar een raam).

De ontvangst kan door hindernissen (bijv. betonnen muren) of storingsbronnen (bijv. andere elektrische apparaten) aanzienlijk worden gestoord.

Als de ontvangst van het radiografische signalaal gestoord blijft, kut u de kloktijd en de datum ook handmatig instellen (zie "Taal / Tijdzone/Kloktijd/Datum handmatig instellen").

Temperatuurstation en/of buitensensor aan de wand monteren:

Opmerking: Voor deze handeling heeft u een kruskopschroevendraajer nodig.

VOORZICHTIG! LEVENSGEVAER EN GEVAAR VOOR LETSEL EN MATERIELE SCHADE! Lees ook de bedienings-

en veiligheidsinstructies van uw boormachine zorgvuldig door.

VAAR! Waarborg dat u Niet op stroom-, gas-of waterleidingen stoot als u in de wand boort. Controller de wand eventueel met een leidingzoeker voordat u gaat boren.

Teken het boorgat (ca. 7,7 mm) af op de muur.
Boor het gat met een boormachine.
Steek de plug 28 in het boorgat.
Draai met een kruiskopschroevendraaier de schroef 27 in de plug.
Hang het temperatuurstation met de ophanginrichting 24 aan de schroef.

Buitensor

Teken het boorgat (ca. 7,7 mm) af op de muur.
Boor het gat met een boormachine.
Steek de plug 33 in het boorgat.
Draai met een kruiskopschroevendraaier de schroef 32 in de plug.

Hang de buitensor met de ophanginrichting 30 aan de schroef.

Opmerking: waarborg dat de buitensensor Niet in contact komt met water of directezonzennstralen. Elektronische apparatuur kan de radio-ontvangst storen.

- Taal / Tijdzone/ Kloktijd/ Datum handmatig instellen

De ontvangst van het radiografisch DCF-signaal kan op de standplaats van het temperatuurstation gestoord resp. onderbroken�n. In dit geval heb u de mogelijkheid, het apparaat handmatig in te stellen.

1. Druk hiervoar gedurende 3 seconden op de CLOCK-toets [23].
2. Druk op de SET / RESET-toets21 om het 12- of 24-uursformaat te kiezen.
3. Druk op de CLOCK-toets, om uw invoer te bevestigen. De taalkeuze knippert.

Tip: houd de SET/RESET-toets ingedrukt.

Op deze wijze activeert u de functie voor het snelle instellen van de waarden. De functie voor het snelle instellen kunt u ook voor de volgende instelprocessen gebruiken. Wanner u Niet binnen 30 secondeen andere toets indrukt, keert het LC-display automatisch terug maar de standardweergave.

1. Druk op de SET / RESET-toets om de gewenste taal (GE = Duits, FR = Frans, SP =

Spaans, IT = Italiaans, EN = Engels) in te stellen.

1. Druk op de CLOCK-toets, om uw invoer te bevestigen. De weergave van de tijdzone knippert.
2. Druk op de SET / RESET-toets om de gewenste tijdzone voor tijdzone 2 (-12uur tot + 12aar) in te stellen.

Opmerking: wonneer u in een land bent waar weliswaar nog steeds het DCF-siignaal ontvangen wordt, maar de actuèleijd afwijk, kut u de tijdzone-insteling gebruiken om de klok op de actuèleijd in te stellen. Wonneer u bijvoorbeeld in een land bent waar de lokaleijd een uur voor de Midden-Europeseijd (MET) ligt, stelt u de tijdzone in op +01. Deijd wordt dan nu nog steeds via het DCF-siignaal gestuurd, maar de klok geeft een uur meer aan. Wonneer u bijvoorbeeld wilt weten hoe LAST het in de Verenigde Staten is, stelt u de tijdzone gewoon in op - 10 voor de lokaleijd van Los Angeles, enz.

1. Druk op de CLOCK-toets, om uw invoer te bevestigen. De uurweergave knippert.
2. Druk op de SET / RESET-toets, om de gewenste waarde in te stellen.
3. Druk op de CLOCK-toets, om uw invoer te bevestigen.
4. Herhaal de stappen 6 en 7 om de waarden voor uren, minutes, seconden 10

jaar en datum 13 (dag / maand) in te stellen.

Opmerking: de secondewijzer kan al-leen maar worden teruggezet maar, 00^

1. Vervolgens bevindt het lc-display zich一周 in de standardmodus.

Zomertijdweergeven

De zomertijd worden op het LC-display automatisch weergegeben via het DST-symbool 14. Via het radiografisch DCF-signaal herkent het temperatuurstation automatisch of de zomertijd geldt of nicht.

Tijdzoneopvragen

In de standardweergave verschijnt de tijdzone volgens DCF-signaal.

Druk op de CLOCK-toets 23 De 2e tijdzone 16 versushijnt op het lc-display.
Druk opnieuw op de CLOCK-toets, om te rug te keren maar de standardweergave.

- Alarmtijdinstellen

U kunt twee verschillende alarmtijden instellen.

1. Druk hiervoar gedurende ca. 3 seconden op de ALARM-toets [22]

Opmerking: als tevoren een alarmtijd is ingesteld, verschijnt deze op het LC-display. In het andere geval verschijnt de weergave 0:00 of AM 12:00.

1. De uurweergave knippert. Druk op de SET/RESET-toets 21 om de gewenste waarde in te stellen.
2. Druk op de ALARM-toets om uw invoer te bevestigen. De minutenweergave knippert.
3. Druk op de SET / RESET-toets, om de gewenste waarde in te stellen.
4. Druk op de ALARM-toets om uw invoer te bevestigen.
5. Herhaal de stappen 2 t / m 5 om de tijd voor alarm 2 in te stellen.

-Alarmtijdenoproepen

Druk 1 x of 2 x op de ALARM-toets 22 om de ingesteldeijd voor alarm 1 of alarm 2 op te roepen.
Druk opnieuw op de ALARM-toets om te-rug te keren maar de standardweergave.

- Alarm-/uitschakelen

Druk 1 x op de SET / RESET-toets [21]om alarm 1 te activeren. Druk 2 x op de SET/ RESET-toets, om alarm 2 te activeren. Druk 3 x op de SET / RESET-toets, om alarm 1 en 2 te activeren.

Opmerking: het symbolesp. A verschijnt op het LC-display.

• Het alarmsignaal klinkt zodra de ingestelde alarmtijd bereikt is. Na afloop van 2 minutes verstomt het alarmsignaal automatisch.
  Druk op de SELECT-toets 20 SET/ RESET-toets 21 ALARM-toets 22

CLOCK-toets 23 om het alarmsignaal voortijdig te deactiveren.

Opmerking: het alarmsignal klinkt elke dag op het ingestelde tijdstip.

Druk 3 x op de SET / RESET-toets, om alarm 1 te deactiveren. Druk 2 x op de SET / RESET-toets, om alarm 2 te deactiveren. Druk 1 x op de SET / RESET-toets, om alarm 1 en 2 te deactiveren.

-Sluimerfunctiegebruiken

Drukijdens het alarmsignal op de Z Z/ REGISTER-toets 19 om de snooze-functionie te activeren.
Het alarmsignaal verstomt en de weergaiven resp. Z knipperen.
Na ca. 5 minuten klinkt het alarmsignaal opnieuw.
Druk op de SELECT-toets 20, om desnooze-functie te deactiveren.

Temperatuurweergeven

Op het lc-display worden zowel de binnen- 6 als de buitentemperatuur 2 weergegeven.

Druk hiervoar gedurende 3 seconden op de SELECT-toets 20. De weergave C knippert.
Druk op de SET / RESET-toets 21 omuit de temperatuurenheden ^ C (Celsius) en ^ F (Fahrenheit) te kiezen.
Druk op de SELECT-toets om uw invoer te bevestigen.

- Minimale/maximale waarde oproepen

Het temperatuurstation slaat de maximale en minimale waarden van de aangesloten buitensor net zoals die van het temperatuurstation zich op.

Druk op de SELECT-toets 20 om de maxi-male waarden van de binnen- en buitentemperatuur op te roepen.
Druk opnieuw op de SELECT-toets om de minimale waarden van de binnen- en buitentemperatuur op te roepen.
Druk de SET/RESET-toets 21 tijdens de weergave van de maximale en minimale waarden, in om de waarden terug te zieten.
Druk op de SELECT-toets om terug te keren maar de standardweergave.

Temperatuurtrend weergeven

Na succesvolle verbinding met de buitensensor worden de temperatuurrend voor buiten 1 en de temperatuurrend voor binnen 5 weergegeven.

De volgende weergaven zijn möglichk:

= de temperatuur stijgt.
= de temperatuur blijft constant.
= de temperatuur daalt.

Batterij-indicator

De symbolen 3 en 7 versusijnen op het LC-display van het temperatuurstation, als de batterijen van de buitensor of het temperatuurstation leeg raken.

Batterijenvervangen

Open het batterijvakje 25 of 31
Verwijder de verbruike batterijen.
Plaats 2 neue 1,5 V -batterijen (AA) in het batterijvakje.

Opmerking: let op de juiste polariteit. Deze wordt in de batterijvakjes aangegeven (zie ook afb. B + D).

Sluit het batterijvakje.

Storingen verhelpen

Opmerking: het apparaat bevat elektronische componenten. Plaats het apparaat Niet in de buurt van storingsbronnen zoals mobiele telefoons, radioapparatuur, cb-radio's, afstandsbedieningen of magnetrons enz.

Verwijder dergelijk appearaten uit de reikwijdte van het temperatuurstation / de buitensor of verwijder kortstondig de batterijen uit het temperatuurstation / de buitensor als het display storingen weergeeft.

Hindernissen zoals bijv. betonnen muren kunnen tot gevolg hebben, dat de ontvangst

duidelijk wordt verstoord. Verander in dit geval de standplaats (bijv. in de buurt van een raam). Let erop, dat de buitensor sensor steeds binnen een bereik van max. 30 meter (vrije veld) van het basisstation wordt gespositioneerd. De aangegeven reikwijdtde is de reikwijdtde in het vrije veld, wat betekent, dat er zich geen hindernissen tussen de buitensoren en het basisstation bevinden. Een „zichtcontact" tussen buitensoren en basisstation verbetert in de meeste geallen de transmissie.

Kou (buitentemperaturen beneden 0^ ) kan de prestaties van de batterije van de buitensensor en zodoende de transmissie eveneens negatif beinvloeden.

Een andere factor, die tot storingen in de ontvangst kan leiden, zich lege of te zwakke batterijen van de buitensor. Vervang deze door neue batterijen.

Als het temperatuurstation nicht juist werkkt, haalt u de batterijen er eventjes uit enplaatst u deze cervolgens weeopnieuw in het apparaat.

- Reiniging en onderhoud

Reinig het apparaat alleen aan de buitenzijde met een zachte, droge doek.
Spuit de buitensor in geén geval af met bijv. een tuinslang. De buitensor is alleen bestand gegen regen.

Verwijdering

De verpakking bestaatuit milieuvriendelijke materialen die u via deplaatselijke recyclingdiensten kurz afvoeren.

Informatie over de möglichkheden om hetuitgediende artikel na gebruik af te voeren,verstrekt uw gemeentelijke overheid.

Gooi uw apparaat, wonneer het afgedankt worden, Niet weg met het huisvuil maar voer deze af volgens de geldendeplaatselijke voor-schriften om het milieu te sparen. Voor meer informatie over inza-melpunten en openingsstijden kunt u contact opnemen met uw gemeente.

Defecte of verbruike batterijen要去en volgens de richtlij 2006 / 66 / EG en diens veranderingen worden gerecycled. Geef batterijen en / of het apparaat af bij de waarvoor bestemde verzamelstations.

Milieuschade door verkeerde afvoer van batterijen!

Batterijen mogen nicht via het huisafval worden afgevoerd. Ze können giftig zwaar metaal bevatten en要去en worden behandeld als gevaarlijk afval. De chemische symbolen van

de zware metalen zijn als volgt: Cd = cadmium, Hg = kwiksilver, Pb = lood. Geef verbruike batterijen waarom af bij een gemeentelijk inzamelpunt.

Verklaringvan overeenstemming

Wij OWIM GmbH & Co. KG, Stiftsbergstraße 1, D-74167 Neckarsulm, verklaren in eigeneverantwortwoordelijkheid dat het product: Temperatuurstation, modeln.: HG00073A /HG00073B, versie: 09/2016, waarop dezeverklaring betrekking heeft, overeenstemt metde normen / normatieve documenten van derichtlijn 1999/5/EG.

Voor de complete verklaring van overeenstemming verwijzen wij maar: www.owim.com

Garantie

Het apparaat wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijkrechten worden door once hierna vermelde garantie nicht beperkt.

U ontvangt op dit apparaat 3aar garantie vanaf de aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de ori-ginele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wonneer binnen 3aar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - waar onderze keuze - Gratis voor u gerepareerd of verrangen. Deze garantie komt te verrallen als het product beschadigd wordt, Niet correct gebrukt of onderhoven wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is Niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijkke onderdelen, die gemaaktং van glas.

C

Uvod Strana 94

Pouzitikestanovenémuucelu 94

Popis dlu Strana 94
