GEBRUIKSAANWIJZING RS 3 Christopeit

Belangrijke aanbevelingen en veiligheids instructies Onze producten werden in principe door de gecontroleerd en voldoen bijge- volg aan de actuele, hoogste veiligheidsnorm. Dit feit impliceert echter niet dat de hierna volgende beginselen niet strikt in acht genomen moeten worden.

1. Het toestel nauwkeurig in overeenstemming met de montage-instructies

opbouwen en uitsluitend de voor de opbouw van het toestel bijgevoegde, speciek voor het toestel bestemde onderdelen gebruiken. Vóór de eigenlijke opbouw de volledigheid van de levering aan de hand van de leveringsnota en de volledigheid van de kartonnen verpakking aan de hand van de montage staps van de montage-instructies en van de gebruiksaanwijzing controleren.

2. Voor het eerste gebruik en met regelmatige tussenpozen (ongeveer iedere

50 Bedrijfsuren) de dichtheid van alle schroeven, moeren en andere contro- leer de aansluitingen en de toegang assen en verbindingen met een aantal behandel smeermiddel zodat het veilig is voor gebruik van de apparatuur wordt gewaarborgd.

3. Het toestel op een droge, effen plaats installeren en het toestel tegen

vochtigheid en vocht beschermen. Oneffenheden van de vloer dienen door gepaste maatregelen op de vloer en, voor zover beschikbaar bij dit toestel, door daarvoor bestemde, regelbare onderdelen van het toestel geneutra- liseerd te worden. Het contact met vochtigheid en vocht dient uitgesloten te worden.

4. Voor zover de opstellingsplaats in het bijzonder tegen drukplaatsen, ve-

rontreiniging en dergelijke beschermd moet worden, een geschikt, slipvrij support (bijvoorbeeld rubberen mat, houten plaat of dergelijke) onder het toestel leggen.

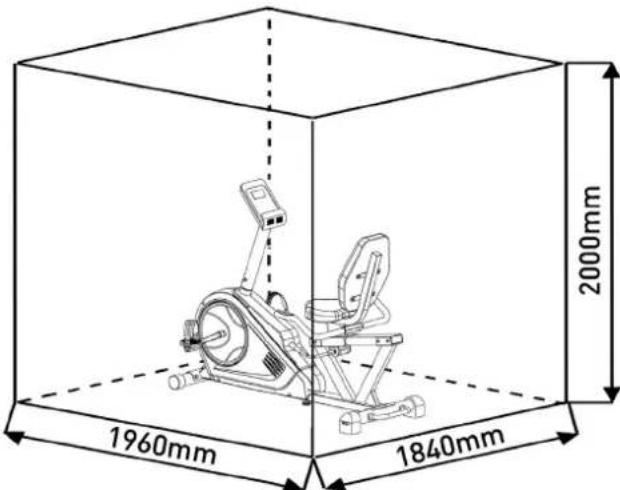

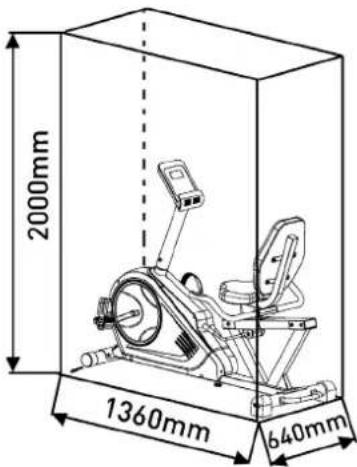

5. Vóór het begin van de training alle voorwerpen binnen een omtrek van 2

meter rond het toestel verwijderen.

6. Voor de reiniging van het toestel geen agressieve reinigingsmiddelen

gebruiken. Voor de opbouw en voor eventuele herstellingen uitsluitend het respectievelijk bijgeleverde of geschikte, eigen gereedschap gebruiken. Re- sidu door het lassen aan het toestel dient onmiddellijk verwijderd te worden zodra de training beëindigd werd.

7. Waarschuwing! Systemen van hart koers kan zijn onnauwkeurig. Buiten-

sporige kunnen opleiden tot een ernstige aandoeningen of door overlijden In geval van een ondeskundige en bovenmatige training zijn nadelige ge- volgen voor de gezondheid mogelijk. Vóór het begin van een doelgerichte training dient daarom een geschikte geneesheer te worden geraadpleegd. Deze geneesheer kan bepalen, aan welke maximale belasting (impulsie, watt, duur van de training enz.) men zich mag blootstellen, en kan nauw- keurige inlichtingen met betrekking tot een correcte lichaamshouding bij de training, de doelstellingen van de training en de voeding geven. Er mag niet na uitgebreide maaltijden getraind worden.

8. Met het toestel slechts trainen wanneer het foutloos functioneert. Voor

eventuele herstellingen uitsluitend van originele reserveonderdelen gebruik maken. Waarschuwing! Delen moeten worden warm voor het gebruik van de beveiligingsinrichting overdreven vervanging van dit meteen en u zult krijgen. De beveiligingsinrichting tegen het gebruik, zolang het nog niet in cabine is vastgesteld.

9. Bij de instelling van verstelbare onderdelen op respectievelijk de correcte

positie of de gemarkeerde, maximale instelpositie alsook op een reglementair voorgeschreven positie letten.

10. Voor zover in de gebruiksaanwijzing niet anders beschreven, mag het

toestel met het oog op de training uitsluitend door één persoon gebruikt worden. De totale uitoefening tijd mag niet hoger dan 90 min. /dagelijks.

11. Er moeten trainingskledij en schoenen gedragen worden, die voor een

tnesstraining met het toestel geschikt zijn. De kleding moet zodanig zijn, dat deze omwille van de vorm (bijvoorbeeld lengte) ervan tijdens de training niet kan blijven hangen. De trainingschoenen moeten in overeenstemming met het trainingstoestel gekozen worden, uw voeten in principe een vaste passing geven en een slipvrije zool hebben.

12. Waarschuwing! Wanneer duizeligheid, misselijkheid, borstpijn en an-

dere abnormale symptomen ondervonden worden, de training vroegtijdig beëindigen en u tot een geschikte geneesheer wenden.

13. Over het algemeen geldt dat sporttoestellen geen speelgoed zijn.

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en personen met verminderde lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, indien geschikt toezicht of gedetailleerde instructies voor veilig gebruik van het apparaat, alsmede het opleiden van eventueel bijbehorende gevaren werd begrepen , Kinderen mogen niet spelen met het huis sportartikelen. Schoonmaak en onderhoud mag niet worden uitgevoerd door kinderen zonder toezicht. Het gebruik van het toestel door kinderen zonder toezicht dient door gepaste maatregelen te worden uitgesloten.

14. Dit apparaat mag alleen worden gebruikt met de meegeleverde vo-

15. Er dient op gelet te worden dat de trainer en andere personen zich nooit

met één of ander lichaamsdeel binnen het bereik van nog in beweging zijnde onderdelen begeven of bevinden.

16. Dit produkt kan aan het einde van de levensduur niet via het gewone

huisafval worden afgevoerd, maar dient naar een verzamelpunt voor recycling electrische apparaten gebracht te worden.Het symbool op het produkt, de gebruiksaanwijzing, of de verpakking wijst u daarop. De grondstoffen zijn volgens hun kenmerken verwerkbaar. Met de verwerking, van deze oude apparaten, doet u een bijdrage aan de bescherming van ons milieu Vraagt u bij de gemeente naar de desbetreffende verwerkingsplaats.

17. De verpakkingsmaterialen, lege batterijen en onderdelen van het toestel

omwille van het milieu niet samen met het huishoudelijk afval evacueren, maar in daarvoor bestemde opslagtanks werpen of op geschikte inzamel- punten afgeven.

18. Voor de snelheidsafhankelijke modus kan het weerstandsniveau hand-

matig worden ingesteld en de wisselingen in energie zijn afhankelijk van de trapsnelheid. Voor snelheids-onafhankelijke modus, kan de gebruiker de gewenste. Energieconsumptie in Watt selecteren, dan zal een constant energie- niveau worden aangehouden met verschilllende weerstandsniveau´s, die automatisch door het systeem worden bepaald. Dit is onafhankelijk van de trapsnelheid.

19. Het toestel is met een 24-trappige weerstandsinstelling uitgerust. Deze

maakt respectievelijk een verlaging en een verhoging van de remweerstand en daardoor van de trainingsbelasting mogelijk. Darbij leidt het drukken van de „-“-toets van de weerstandsinstelling in de richting van niveau 1 tot een verlaging van de remweerstand en daardoor van de trainingsbelasting. Het het drukken van de „+“-toets van de weerstandsinstelling in de richting van niveau 24 leidt tot een verhoging van de remweerstand en daardoor van de trainingsbelasting.

20. De toegelaten maximale belasting (= lichaamsgewicht) werd op 150 kg

bepaald. De classicatie HA betekent dat deze ets exclusief voor thuisge- bruik is ontworpen en met een goede accuratiekwalicatie, de afwijking in energieconsumptie onder de 50W ligt binnen ±5W en bedraagt boven de 50W maximaal ±10%.

21. De montage- en bedieningsinstructies worden als onderdeel van het

product beschouwd. Deze documentatie moet worden met gegeven bij het verkopen of doorgeven van het product. Geachte klant Wij willen u van harte gelukwensen met de aanschaf van uw hometrainer en hopen dat u hier veel plezier aan zult beleven. Neem a.u.b. de instructies en aanwijzingen uit deze montage- en bedieningshandleiding in acht en volg deze op. Bij eventuele vragen kunt u natuurlijk altijd contact met ons opnemen. Met vriendelijke groeten, Top-Sports Gilles GmbH Friedrichstr. 55 42551 Velbert Inhoudsopgave

1. Overzicht van de losse delen pagina 3 - 4

2. Belangrijke aanbevelingen en veiligheidsinstructies pagina 43

3. Stuklijst-reserveonderdelenlijst, pagina 44 - 46

Technische specicatie

4. Montagehandleiding met explosietekeningen pagina 47 - 49

Opstappen, Gebruiken en Afstappen

5. Handleiding bij de computer-xes pagina 51 - 54

Reiniging, onderhoud en opslag

Nederlands44 Wanneer een bepaald onderdeel niet in orde is of ontbreekt, of wanneer u in de toekomst een reserveronderdeel nodig heeft, kunt u zich wenden tot: Top-Sports Gilles GmbH Friedrichstr. 55 42551 Velbert Telefon: +49 (0) 20 51 - 6 06 70 Telefax: +49 (0) 20 51 - 6 06 74 4 e-mail: info@christopeit-sport.com www.christopeit-sport.com Stuklijst - reserveonderdelenlijst RS 3 best.nr. 1826 Technische specicatie: Stand: 19.08.2024 Ergometer klasse HA met een precieze weergave van de gegevens

• Magnetisch remsysteem met ca. 10kg vliegwielmassa

• Motor-en computer gestuurde weerstandsregeling met 24 weerstandfases

• 10 voorgeprogrammeerde weerstandsprogramma’s

• 4 hartslag programma’s (polsgestuurd)

• 1 omwentelings onafhankelijk programma (instelbaarheid watt prestatie van 10 tot 300 watt in 5 stappen)

• Stelvoeten om waterpas te zetten, transportrollen

• Horizontaal ca.20cm verstelbare zadelpositie

• Bedieningsvriendelijke computer met gelijktijdige aanduiding van; tijd, snelheid, afstand, ca. calorieverbruik, pedaalomwentelingen, Wattage, polsslagfrequentie en ODO. Houder voor smartphone/tablet

• Computer ontvangst via hartslag frequentie zender

• Instelbaarheid van de grenswaarden; tijd, afstand, ca. calorieverbruik, watt en polsslagfrequentie

• Overschrijding van de grenswaarden worden aangeduid.

• Fitness-Test aanduiding,

• Belastbaar met een lichaamsgewicht tot ca. 150 kg Gewicht van het product: 37kg Afmeting: ca. L 136 x B 64 x H 107cm Training ruimte: minstens 2,5m² Afb. nr. Beschrijving Afmetingen

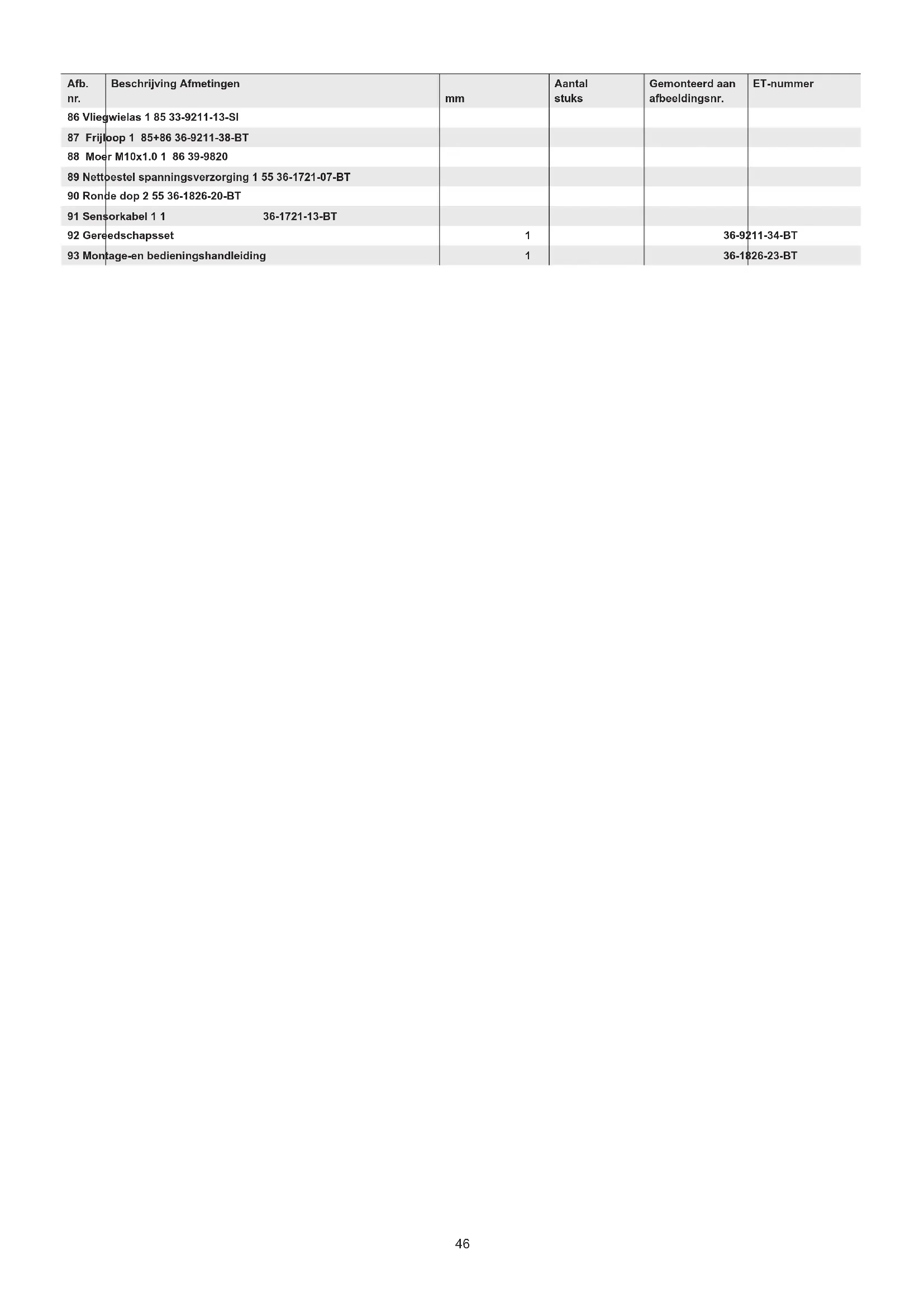

Aantal stuks Gemonteerd aan afbeeldingsnr. ET-nummer 1 Basis frame 1 33-1826-01-SW 2 Zitopname 1 4 33-1826-02-SW 3 Polsgreep 1 2 33-1826-03-SW 4 Zitframe 1 1 33-1826-04-SW 5 Computeropname 1 1 33-1826-05-SW 6 Voetbuis voor 1 1 33-1826-06-SW 7 Voetbuis achteren 1 1 33-1826-07-SW 8 Zithefboom 1 19 33-1826-08-SW 9 Slotschroef M8x75 4 1,6+7 39-10019-CR 10 Slotschroef M8x45 2 2+3 39-9955-CR 11 Dopmoer M8 6 10 39-9900-CR 12 Onderlegplaatje gebogen 8//20 10 9,14+50 39-9966-CR 13 Veerring voor M8 17 9,14,50+67 39-9864-VC 14 Binnenzeskantschroef M8x16 21 4,5,7,8+61 39-9886-CR 15 Onderlegplaatje 8//16 20 10+14 39-10520 16 Vastzetring C12 3 19 36-9111-39-BT 17 Vastzetring C10 1 19 36-1826-16-BT 18 Excentriek 1 8 36-1826-06-BT 19 As voor excentriek 1 2+18 36-1826-07-BT 20 Stalen lager klein 1 19 36-1826-08-BT 21 Stalen lager groot 1 19 36-1826-09-BT 22 Zeskantschroef M6x10 4 8+18 39-9850-SW 23 Moer M10 1 28 39-10032 24 Schroev M4x10 4 44 39-9909 25L Eindkappen met transportrol links 1 6 36-9220-06-BT 25R Eindkappen met transportrol rechts 1 6 36-1209-05-BT 26 Kappen met hoogtecompensatie 2 7 36-1213-05-BT 27L Pedaal links 9/16“ 1 40L 36-1107-14-BT 27R Pedaal rechts 9/16“ 1 40R 36-1107-15-BT 28 Pootschroev hoogte verstelbaar 1 1 36-1213-13-BT 29 Nettoestel 9V=DC/1A 1 89 36-1420-17-BT 30 Verbindingskabel 1 43 36-1826-10-BT 31 Grep overtrek 2 3 36-1826-11-BT 32 Vierkante stop 38x38 2 2 36-9211-23-BT 0 5 10 15 20 25 30 35 40 50 60 70 80 90 100 mm Deze produkt alleen bedoeld voor persoonlijke home-tness- ruimte en niet geschikt voor industrieel of commercieel gebruik. Home tness gebruik klasse H / A45 Nederlands Afb. nr. Beschrijving Afmetingen

Aantal stuks Gemonteerd aan afbeeldingsnr. ET-nummer 86 Vliegwielas 1 85 33-9211-13-SI 87 Frijloop 1 85+86 36-9211-38-BT 88 Moer M10x1.0 1 86 39-9820 89 Nettoestel spanningsverzorging 1 55 36-1721-07-BT 90 Ronde dop 2 55 36-1826-20-BT 91 Sensorkabel 1 1 36-1721-13-BT 92 Gereedschapsset 1 36-9211-34-BT 93 Montage-en bedieningshandleiding 1 36-1826-23-BT47 Nederlands Montagehandleiding Neem alle losse onderdelen uit de verpakking, leg deze op de grond en bruto controleer aan de hand van de montageen staps of alle onderdelen aanwezig zijn. Hierbij moet er op worden gelet dat een aantal onderdelen rechtstreeks met het onderstel zijn verbonden en voorgemonteerd zijn. Bovendien zijn enkele andere losse delen ook al tot eenheden samengevoegd. Hierdoor kunt het apparaat gemakkelijker en sneller monteren. Montage tijd: 40 - 50 min. Stap 1: Montage van de voet (6+7) aan de basis frame (1).

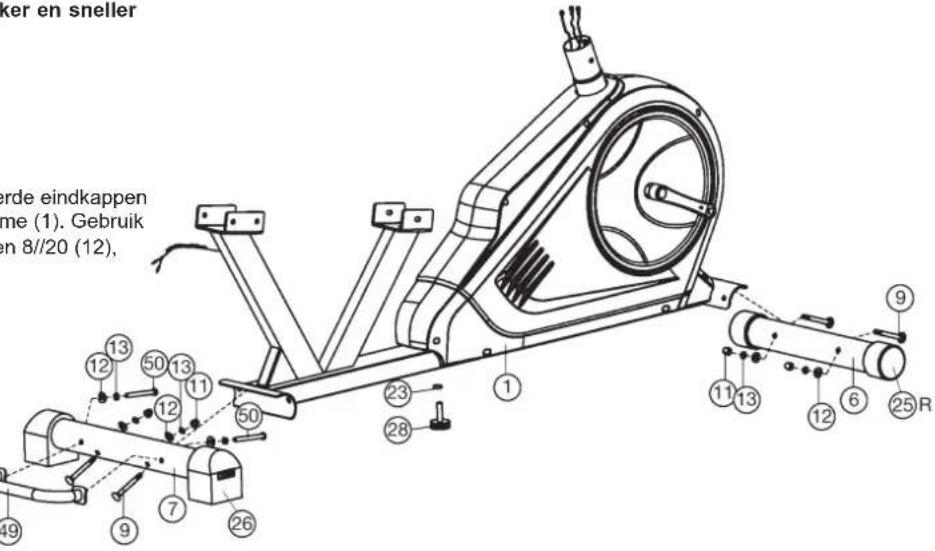

1. Monteer de voorste voetbuis (6) met de vooraf gemonteerde eindkappen

met transportrollen (25) op het voorste kant de basis frame (1). Gebruik daarvoor twee bouten M8x75 (9), gebogene tussenringen 8//20 (12), veerringen (13) en dop moeren (11).

2. Monteer de achterste voetbuis (7) met de vooraf

gemonteerde eindkappen met hoogtecompensatie (26) op het achterkant de basis frame (1). Gebruik daarvoor twee bouten (9); gebogene tussenringen (12), veerringen (13) en dop moeren (11).

3. Monteer de transport greep (49) aan de achterste

poot (7). Gebruik daarvoor twee bouten M8x75 (50), gebogene tussenringen (12) en veerringen (13).

4. Draai de voetschroev hoogte verstelbaar (28) in

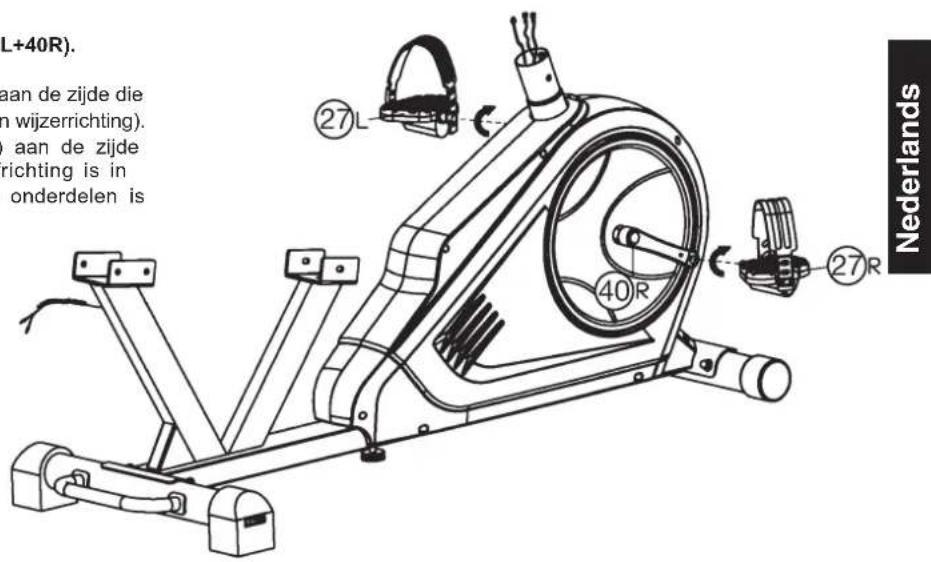

Stap 2: Montage van de pedalen (27L+27R) aan de pedalkruk (40L+40R).

1. Schroef het rechter pedaal (27R) in de pedaalkruk (40R) aan de zijde die

tijdens de training rechts is. (Let op! De schroefrichting is in wijzerrichting).

2. Schroef het linker pedaal (27L) in de pedaalkruk (40L) aan de zijde

die tijdens de training links is. (Let op! De schroefrichting is in tegenwijzerrichting). (De rangschikking van de losse onderdelen is vereenvoudigd doordat de rechter onderdelen met de letter R en de linker onderdelen met de letter L zijn gemarkeerd.)

3. Vervolgens monteert u de pedaalvastzetbanden links

en rechts aan de desbetreffende pedaal (27). Stap 3: Montage van de computerhouder (5) aan het basis frame (1).

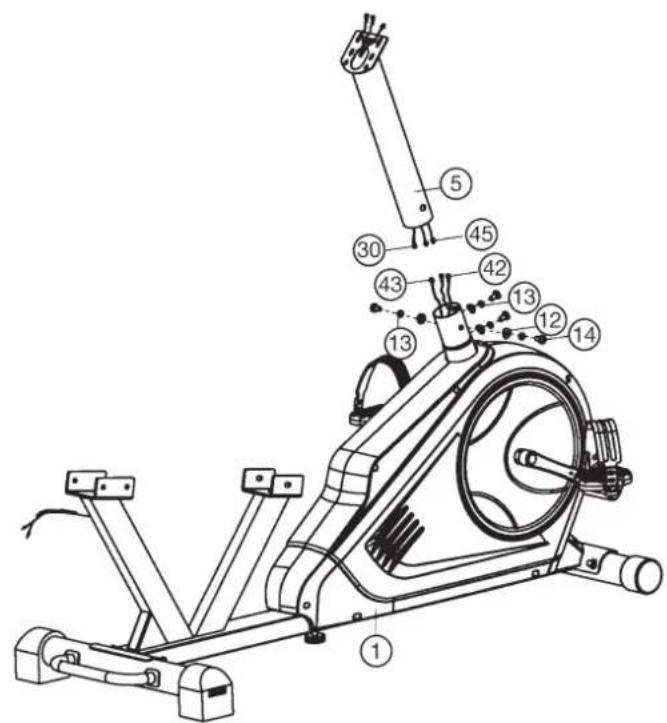

1. Plaats de computerhouder (5) met laager end aan de opname van de

basis frame (1) en verbind de stekker voor de computerkabel (30) met de bijbehorende stekker voor de motorkabel (43) en de polsverbindingskabel 3 (45) met de bijbehorende stekker voor de polsverbindingskabel 2 (42).

2. Plaats de computerhouder (5) in de bijbehorende buis van het basis

frame (1). Let hierbij op dat de gemaakte kabelverbindingen niet bekneld raken. (Schuif de kabelverbinding langzaam naar onderen in de buis van het onderstel wanneer u de computerhouder (5) plaatst.) Schroef de computerhouder (5) m.b.v. bouten M8x16 (14), gebogene onderlegplaatjes 8//20 (12) en veerringen (13) op het basis frame (1). desbetreffende positie van de basis frame (1) in and stevig geplaats met de moer (23). (Na de montage kunt u kleine oneffenheden van de vloer compenseren door aan de afdekdoppen (26) en pootschroev (28) te draaien. Het apparaat moet zo worden opgesteld, dat het tijdens de training niet uit zichzelf beweegt. Om de RS 3 naar een andere locatie te verplaatsen, tilt u het apparaat op aan de transporthendel (49) totdat het op de transportwielen rust en gemakkelijk te verplaatsen is.)48 Stap 4: Montage van de computer (44) aan de computerhouder (5).

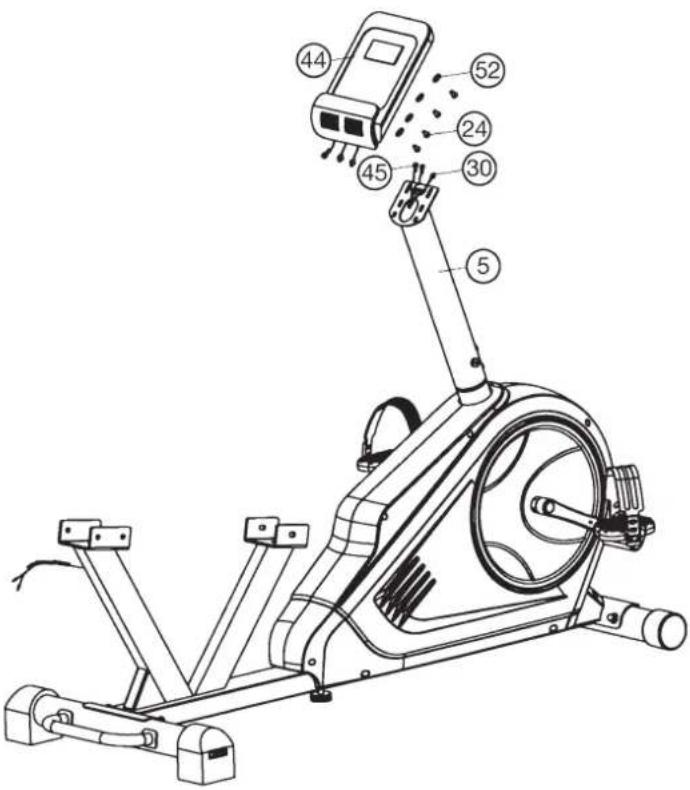

1. Neemt u de computer (44) en steekt u de verbindingskabel (30) in

de stekker van de computer (44) en steekt vervolgens de polsslag verbindingskabel 3 (45) in de vanzelfsprekende stekkers van de computer (44). Plaats de computer (44) op de computerhouder (5) and schroef met de schroef M4x10 (24) en tussenring 4/8 (52) vast, zonder de kabel daarbij de beschadigen. Stap 5: Montage van de zit frame (4) en de zit opname (2).

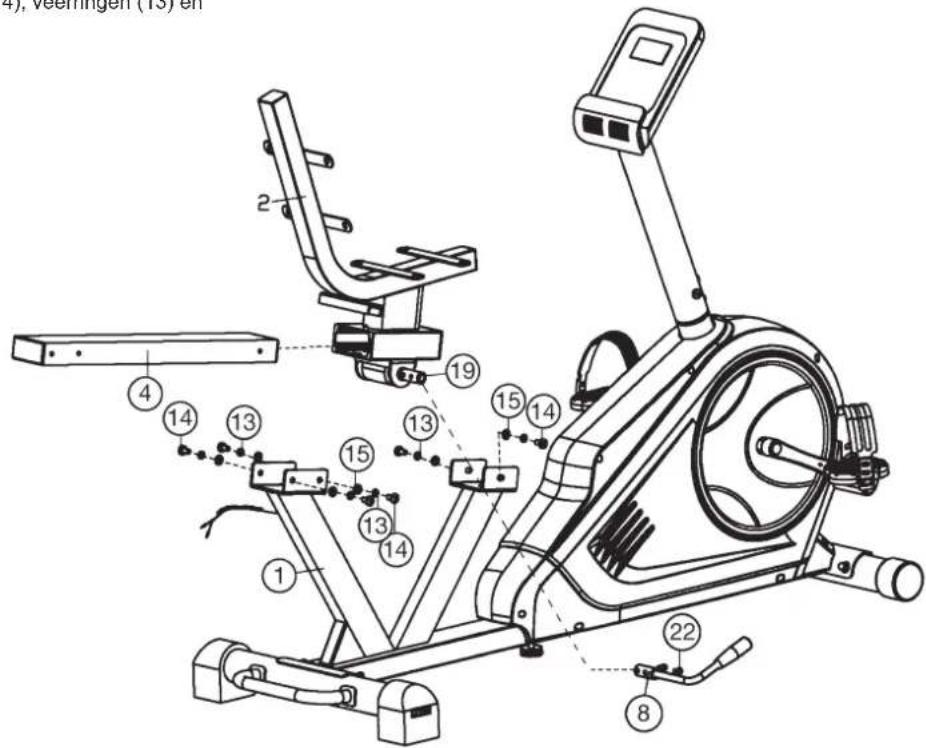

1. Monteer de zithefboom (8) op de as (19) en schroev de hefboom (8) vast

met de schroeven M6x10 (22). (Om de zit naar een andere positie te verplaatsen, trekt u de zithefboom (8) omhoog. Om de zit vast te stellen, u duwt de zithefboom (8) naar beneden.)

2. Schuiv de zit frame (4) in de juiste richting door de zit opname (2). Besteed

aandacht aan de juiste bevestigingspunten voor- en achterkant.

3. Legt de zit frame (4) met zit opname (2) in de houder van de basis frame

(1) en bevestigd u deze met de schroev M8x16 (14), veerringen (13) en tussenringen 8//16 (15).49 Nederlands Stap 6: Montage van de polsgreep (3) aan de zit opname (2).

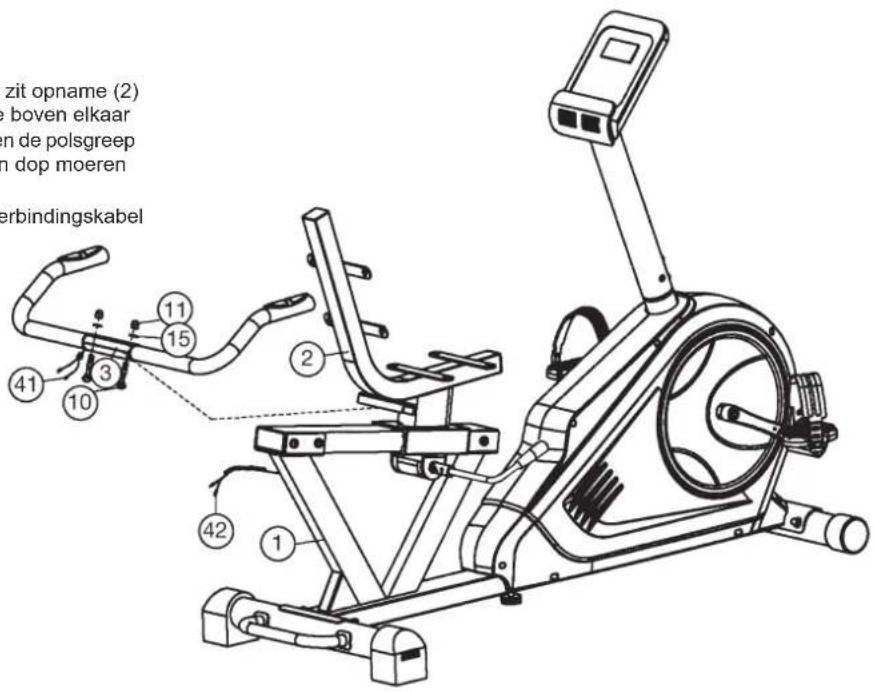

1. De polsgreep (3) van lager positie aan de houder van de zit opname (2)

steken en de openingen in de buizen zo uitlijenen dat ze boven elkaar liggen. De schroef M8x45 (10) door de openingen steken en de polsgreep (3) op de zit opname (2) met onderlegplatje 8//16 (15) en dop moeren (11) voorzien en vastdraaien.

2. Verbind de stekkers van de polskabel (41) met de pols verbindingskabel

2 (42). Stap 7: Montage van de zitpolstering (36) en de rugpolstering (37) aan het zitopname (2).

1. Leg de zitpolstering (36) op het zitopname (2) dat de boorgaten in zito-

pname (2) en de schroefdraad in de zitpolstering (36) overeenkomen.

2. U schroeft de zitpolstering (36) met de schroeven M8x16 (14) en onder-

legplaatje 8//16 (15) aan de zitopname (2) vast.

3. Trek de rugpolstering (37) zo over naar het zitopname (2) dat de boor-

gaten in het zitopname (2) en de schroefdraden in de rugpolstering (37) overeenstemmen.

4. Schroef de rugpolstering (37) met de schroeven (14) en onderlegplatje

(15) aan het zitopname (2) vast. Stap 9: Controle:

1. Alle schroef- en stekkerverbindingen op een correcte montage en juiste

werking controleren. Daarmee is de montage beëindigd.

2. Wanneer alles in orde is, met lichte weerstandsinstellingen vertrouwd

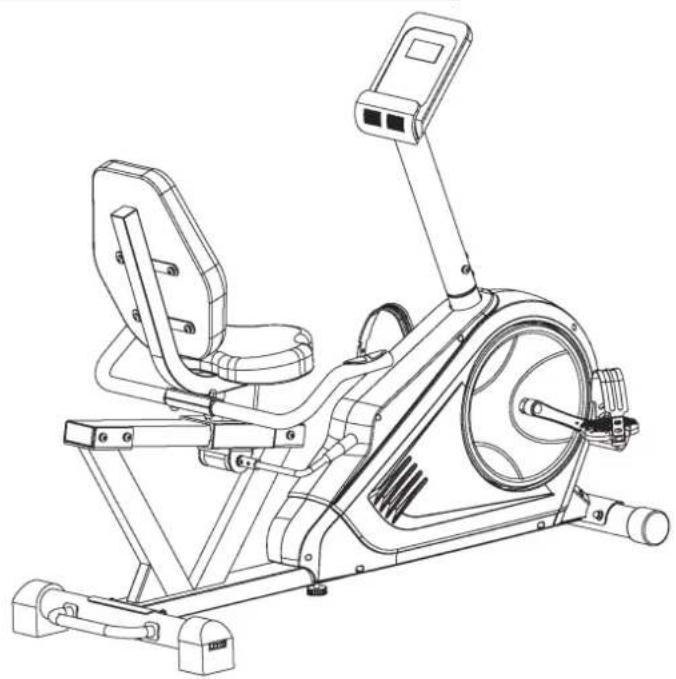

raken met het apparaat en de individuele instellingen vastzetten. Opmerking: De gereedschapsset en de gebruiksaanwijzing a.u.b. zorgvuldig bewaren, omdat u ze wellicht later voor een reparatie of het bestellen van reserveon- derdelen nodig heeft. Stap 8: Aansluiting van het nettoestel (29).

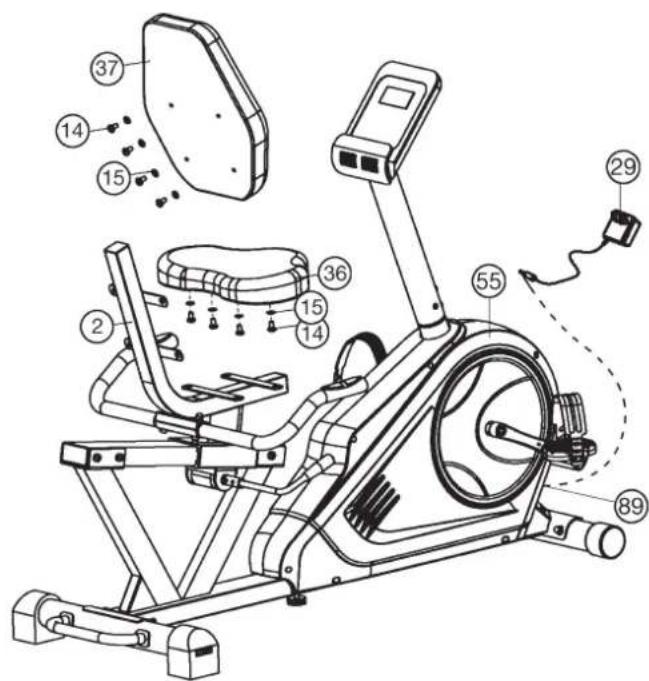

1. Steek de stekker van het nettoestel (29) in de desbetreffende bus (89)

op het achterste uiteinden van de bekleding (55).

2. Steek daarna het nettoestel (29) in een contactdoos (230V~/50Hz).50

RPM en wattage van niveau 1 tot niveau 24 voor RS 3 best.nr. 1826 Opmerkingen:

1. De energieconsumptie (Watt) wordt gemeten door de trapsnelheid te meten (min-1) van de as en de torsie (Nm).

2. Het apparaat is vóór verscheping geijkt om te voldoen aan vereisten van de accuratieclassicatie, Mocht u twijfels hebben over de accuratie, neem dan aub contact op met uw leverancier of stuur het apparaat naar een bevoegd laboratorium om te laten testen, og opnieuw te laten ijken. (Houd er rekening mee dat er een afwijking tolerantie zoals vermeld op pagina 39, is toegestaan.) Level 20RPM WATT 30RPM WATT 40RPM WATT 50RPM WATT 60RPM WATT 70RPM WATT 80RPM WATT 90RPM WATT 100RPM WATT

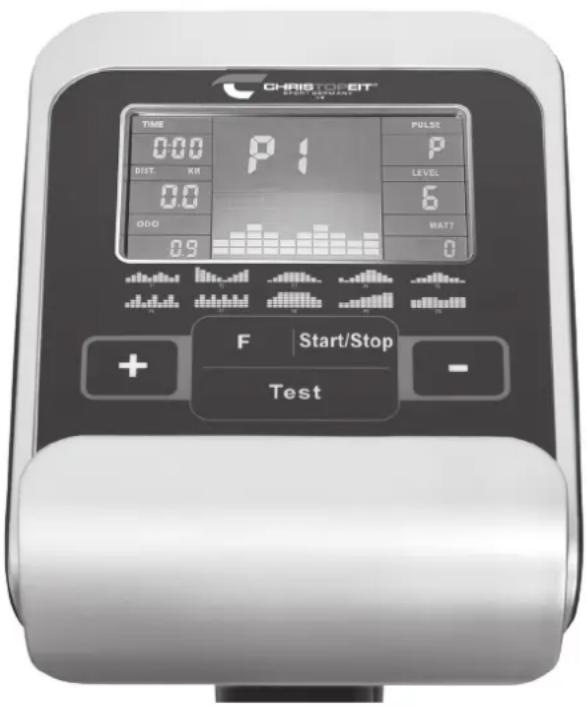

Nederlands Computerhandleiding De computer van uw ERGOMETER is uitermate gebruiksvriendelijk. Doordat al de functies tegelijkertijd weer te geven, komt een omslachtig heen en weer wisselen van de ene naar de andere functie weg te vallen en wordt u steeds in één oogopslag over het verloop van uw training geïnformeerd. Bij dit toestel betreft het een toerentalonafhankelijk apparaat. Om een door u gewenst Prestatievermogen te laten opleveren, regelt de com- puter de rem onafhankelijk van de trapfrequentie in programma 16. Inschakelen:

1) Steek de aansluitstekker in de adapteraansluitbus aan het torstel. En

signaal weerklinkt – al de LCD-displaysegmenten verschijnen 2 seconden lang en worden op 00 gezet.

2) De netstekker is reeds in het stopcontact / apparaat werd automatisch

uitgeschakeld. Door een willekeurige toets in te drukken – of bij minstens één pedaalomwenteling – wordt de computer zelfstandig ingeschakeld. Uitschakelen: Zodra het toestel langer dan ca. 4 minuten niet meer bediend wordt, wordt de computer zelfstandig uitgeschakeld. Nadat de training beëindigd werd, netstekker uittrekken.

• Toetsen In totaal 5 toetsen: START/STOP, FUNCTIE (F), OMHOOG (+), OMLAAG (-), en TEST (Test). „START/STOP“-toets: Start van de training of onderbreking van de training in het gekozen pro- gramma. De computer begint pas te tellen wanneer voordien de toets „START/STOP“ ingedrukt werd. Indien de toets „START/STOP“ langer dan 3 seconden ingedrukt wordt, worden al de waarden op 00:00 terug naar de oorspronkelijke stand gebracht. „F“-toets: Met de invoer- en bevestigingstoets gaat men van het ene naar het andere invoerveld over. De telkens opgeroepen functie knippert. Met de +/- toets voert u de waarden in en door de toets „F“ opnieuw in te drukken, worden deze bevestigd. Tegelijkertijd springt het knipperende display naar het volgende invoerveld. Tijdens de training kunt op de F-toets functies RPM en calorieën of snelheid en afstand voortdurend aangeduid worden of afwisselend. „+“ en „-“ -toets: Met de +/- toetsen wijzigt u de waarden – uitsluitend knipperende gegevens kunnen qua waarde gewijzigd worden. „Test“: Met deze toets kunt u uw tnesscijfer noteren.

• Displays PROGRAMMA : Weergave van het ingestelde programma 1-21 (manueles programma; 1 – 10 = tnessprogramma’s; programma 11-15 = individuele gebruikersprogramma’s; programma 16 = wattprogramma; programma 17-20 = polsslagprogramma’s; programma 21 = lichaamsvet programma). NIVEAU: Weergave van de gekozen trapweerstand van niveau 1 – 24. Hoe groter het getal, hoe groter de weerstand. Het bijbehorende balkdisplay heeft 12 balkjes ter beschikking. Ieder balkje omvat twee waarden (bijvoorbeeld: 3 balkjes vormen niveau 5 of 6). De exacte waarde kunt u in het display LEVEL erugvinden. Deze trapweerstand kan te allen tijde, in al de programma’s, met de toetsen „+“ en „–“ gewijzigd worden. TIJD/WATT: Voor de instelling / weergave van de tijd in minuten en seconden tot maxi- mum 99:00 minuten. Voorkeuze in stappen van minuten / telling „Omhoog“ en „Omlaag“ in stappen van seconden. In de programma’s 1 – 20 minimale vooraf in te voeren tijd 5 minuten. Der computer meet exact het ter gelegen- heid van de training behaalde prestatievermogen. De weergave gebeurt in watt. In het programma 16 volgt hier de weergave van de beoogde waarde. De voorafgaande invoer kan van 30 tot 350 Watt ingevoerd worden. Weergave schakelt automatisch tussen tijd en watt. Of permanent door op de F-toets. RPM/SPEED: Weergave van pedaalomwentelingen per minuut en snelheid in km/h. Weergave schakelt automatisch tussen RPM en snelheid. Of permanent door op de F-toets. KCAL/AFSTAND: Weergave en voorafgaande invoer voor de afstand. De voorafgaande invoer kan van 1 tot 999 km ingevoerd worden. De telling „Omhoog/omlaag“ gebeurt in stappen van 0,1 km. Door middel van de gemiddelde waarden berekent de van de opgegeven trainingstijd. computer de die in Kcal aangegeven worden. Om de bindende maateenheid voor energie „Joule“ in de algemeen gebruikelijke vermelding „Calorieën“ te berekenen, maakt u gebruik van de hierna volgende formule: 1Joule = 0,239 cal, c.q. 1 cal = 4,186 J. De voorafgaande invoer kan van 10 tot 990 kcal ingevoerd worden. Weer- gave schakelt automatisch tussen calorieën en afstand. Of permanent door op de F-toets. KM Totaal (ODO) De afstand in km van alle trainingseenheden wordt weergegeven. Het is niet mogelijk om de waarden op te geven. Het ODO-display kan op elk moment op nul worden gereset. Druk hiervoor de F-toets en de Start / Stop-toets gelijktijdig 2 seconden in. WEERGAVE VAN DE POLSSLAG: Hier wordt de actuele polsslag weergegeven. Als er een bovenlimiet voor de puls is opgegeven, knippert het display als de vooraf ingestelde waarde is bereikt. MAXIMALE LIMIET POLSSLAG/LEEFTIJD: Beschikbaar in de programma’s 17- 20. Zodra u uw leeftijd invoert, be- rekent de computer een waarschuwingspolsslagwaarde, die u in geen geval mag overschrijden (formule: (220 – leeftijd) x 0,80 ). Wanneer deze waarde bereikt wordt, begint het display „Polsslag“ te knipperen – u dient dan de snelheid of het belastingsniveau onmiddellijk te verlagen. In het programma

17 - 19: trainingsprogramma met 55% / 75% of 95% van uw MHF (maximale

hartslagfrequentie). Na de invoer van uw leeftijd wordt uw MHF berekende en op basis daarvan met het respectievelijke percentage uitgerekend. Het resultaat – uw trainingspolsslag MHF – wordt in het veld en uw actuele pols- slag wordt in het veld aangegeven. In het programma 20: Weergave van de door u vooraf ingevoerde, individuele beoogde polsslag. Weerstandsproel: De gewenste duur van de training kan binnen het bereik „TIJD“ vooraf ingesteld worden. Deze vooraf ingestelde tijd wordt door het systeem in 10 gedeeltelijke intervallen onderverdeeld. Ieder balkje op de tijdas (horizontaal) = 1/10 van de vooraf ingevoerde tijd, bijvoorbeeld: trainingstijd = 5 min = ieder balkje is 30 seconden, trainingstijd = 10 min = ieder balkje = 1 min. Leder van de 10 balkjes stemt overeen met een dergelijke tussentijd. Het telkens actuele tijdbalkje wordt gekenmerkt doordat het KNIPPERT. Indien er geen tijd vooraf ingevoerd werd, betekent ieder tijdbalkje minuten training, d.w.z. na 3 minuten springt het knipperdisplay van balk 1 naar balk 2 enz. en dit tot in totaal 30 minuten. Indien het programma inmiddels met de toets „START/ STOP“ gestopt wordt, blijft de tijd staan om van daaruit opnieuw verder te tellen nadat de toets „START/STOP“ opnieuw ingedrukt werd. hogere balken=hogere trapweerstand lagere balken= lagere trapweerstand elk balkensegment houdt 3 waarden in elke van de 10 tijdsbalken houdt 1/10 deel in van de opgegeven trainingstijd.52 Trapweerstand: Door middel van de + / - toets kunt u steeds - in alle programma’s – de trapweerstand aanpassen. De Wijziging kunt u op de balkhoogte en op het display LEVEL aezen – hoe hoger het balkje, hoe hoger de weerstand en omgekeerd. Ieder balksegment staat voor twee waarden (bijvoorbeeld 3 segmenten staat voor niveau 7,8 en 9 of 7 Segmenten staat voor niveau 19, 20 en 21). De gekozen waarde wordt door het display LEVEL weergegeven. De wijziging heeft uitwerking op de actuele en de volgende tijdpositie. De hoogte van het balkje geeft de belasting aan, geen terreinproel. Programmaprocédés worden op het display grasch voorgesteld. Het verloop van de individuele programma’s gebeurt in overeenstemming met de weergave van het balk- diagram in het displayveld, bijvoorbeeld programma 5 = berg / programma 2 = dal enz. (daarbij is de balkhoogte = weerstand, de tijd wordt over de balkbreedte verdeeld)

• Na programma-instelling onvoorwaardelijk toets „START/STOP“ indrukken wanneer er met de training gestart wordt. In principe zijn al de vastgestelde en weergegeven waarden niet ge- schikt voor geneeskundige analyses. Manual Program Program 1 Rolling Program 2 Valley Program 3 Fatburn Program 4 Ramp Program 5 Mountain Program 6 Interval Program 7 Cardio Program 8 Endurance Program 9 Slope Program 10 Rally User Setting Program 11 (U1) User Setting Program 12 (U2) User Setting Program 13 (U3) User Setting Program 14 (U4) User Setting Program 15 (U5) Program 16 Watt Control Program 17 HRC (55%) Program 18 HRC (75%) Program 19 HRC (95%) Program 20 HRC Program 21 Body Fatt53 Nederlands Programma manual: handmatig Dit programma komt overeen met de functies van een normale hometrainer. Zo worden hier de tijd, de snelheid/t/min, de afstand, de watt/Kjoule, de actuele polsslag en de waarschuwingspolsslag permanent in het displayveld weergegeven. Door middel van de toetsen „+“ en „-“ kan de trapweerstand handmatig ingesteld worden. Alle waarden kunnen met de hand bediend worden – er volgt geen automatische regeling. De trainingsparameters door druk op F-toets in te stellen (Tijd/Afstand/Calorieën en Hartslag). Programma’s 1-10: tness Hier zijn er verschillende trainingsprogramma’s vooraf ingevoerd. Bij de keuze van één van deze programma’s volgt er een automatisch programmaprocédé, dat verschillende intervallen omvat. De verdeling gebeurt in moeilijkheidsni- veaus en in tijdintervallen. U kunt echter steeds op het programma beroep doen om trapweerstand of tijdverloop te wijzigen. Bovendien volgt er een overeenkomstige balkweergave in het displayveld. De trainingsparameters door druk op F-toets in te stellen (Tijd/Afstand/Calorieën en Hartslag). Programma’s 11 - 15: Individuele trainingsprogramma’s (U1-U5). Hier kunt u uw individuele trap- weerstand invoeren. De trainingsparameters door druk op F-toets in te stellen (Tijd/Afstand/Calorieën en Hartslag). Programma 16: wattprogramma Hier kunt u uw individuele wattvermelding invoeren.(30-350Watt) Binnen een bepaalde tolerantiezone wordt de trapweerstand automatisch – onafhankelijk van de trapfrequentie door de computer bijgeregeld zodat u zich steeds in de vooraf ingevoerde zone bevindt. De trainingsparameters door druk op F-toets in te stellen (Tijd/Afstand/Calorieën/Hartslag/Watt). Programma’s 17 - 19: Hier berekent de computer na de invoer van uw leeftijd zelfstandig uw maximale hartslagfrequentie en afhankelijk van het programma de corre- sponderende - op 55% / 75% of 95% - aangepaste beoogde frequentie van de training. Deze gewenste waarde wordt weergegeven. De trapweerstand wordt automatisch door de computer bijgeregeld om bij deze beoogde frequentie te blijven. Programma 20: beoogde trainingshartslagfrequentie THF Hier kunt u uw persoonlijke - optimale trainingspolsslagfrequentie THF vooraf invoeren. Binnen een bepaalde tolerantiezone wordt de trapweerstand automatisch door de computer bijgeregeld zodat u zich steeds in de vooraf ingevoerde zone bevindt. Programma 21: Lichaamsvetprogramma Hier kunt u een lichaamsvetanalyse uitvoeren en een individuele trainings- suggestie ontvangen. Gebruik de F-toets om de persoonlijke gegevens te selecteren (gebruikers- nummer (user) = 1-8, hoogte (height) = 120-250 cm, geslacht = man / vrouw, Leeftijd (Age) = 10-99 jaar, gewicht (weight) = 20-200 kg) na elkaar en stel ze in op uw gegevens met de +/- toetsen. Druk vervolgens op de start/stop-toets en pak de handpulssensoren vast om de lichaamsvetmeting uit te voeren. Na ca. 10 seconden wordt het resultaat lichaamsvet in%, BMI en BMR weergegeven en een trainingsprogramma voorstel. Om dat te doen Om het lichaamsvetprogramma af te sluiten, drukt u eenmaal op de Start/Stop-toets en om het trainingsprogramma opnieuw te starten op de Start/Stop-toets. FOUTMELDINGEN: Bij iedere nieuwe start voert de computer een sneltest op goede functioneer- baarheid door. Indien dan toch eens niet alles in orde is, geeft de computer foutmogelijkheden aan: E 1 Dit symbool en een waarschuwingsgeluid verschijnen wanneer de bed- rading verkeerd aangesloten is of de trapweerstand doet niet. Controleer al de kabelverbindingen, meer in het bijzonder aan de stekkers. Na oplossing van de fout de toets „Start/ Stop“ 3 seconden lang ingedrukt houden om het systeem terug op 000 te zetten.

FITNESSCIJFER / TEST- „ONTSPANNINGSPOLSSLAG“

Uw ergometer biedt de mogelijkheid, een evaluatie van uw individuele tness in de vorm van een „tnesscijfer“ door te voeren. Het meetprincipe is gebaseerd op het feit dat bij gezonde, goed getrainde personen de pols- slagfrequentie binnen een bepaalde tijdspanne na de training sneller daalt dan bij gezonde, minder goed getrainde personen. Voor de vaststelling van de tnesstoestand wordt er daarom op het verschil van de polsslagfrequentie op het einde van de training (beginpolsslag) en een minuut na het einde van de training (eindpolsslag) beroep gedaan. Start deze functie pas wanneer u een tijdje getraind hebt. Voor het begin van de functie „Ontspanningspolsslag“ moet u uw actuele polsslagfrequentie laten weergeven doordat u uw handen op de handpulsvoelers legt of met cardioborstgordel traint .

1. Druk de toets „Test“ in en leg daarna beide handen voor de polsslagmeting

2. De computer gaat over naar de modus „STOP“, in het midden van het

display wordt er een groot hartsymbool weergegeven en de automatische meting „Ontspanningspolsslag“ wordt geïntroduceerd.

3. De tijd, die op het display begint, wordt 0:60 aan achteruit geteld

4. In het veld „Beoogde polsslag „ wordt de beginpolsslag in het begin van

de meting weergegeven. Daarbij wordt er op het gemiddelde van de vier hoogste polsslagwaarden tijdens de laatste 20 seconden voor het indrukken van de toets „Fitness“ beroep gedaan.

5. In het veld „Polsslag“ wordt de op het gegeven moment gemeten pols-

slagwaarde weergegeven.

6. Na verloop van een minuut is de tijd terug naar 0:00 gegaan en weerklinkt

er een signaalgeluid. De motor keert terug. In het veld „Polsslag“ wordt de eindpolsslag op het tijdstip 0:00 aangegeven. U kunt nu uw handen van de polsslagvoelers verwijderen. Na een aantal seconden verschijnt in het midden van het display uw tnesscijfer van F 1,0 - F 6,0 (systeem met schoolcijfers). Geslacht / leeftijd Onderge- wicht Gezond Iets overge- wicht Overgewicht Zwaarli- jvig mannelijk/ ≤ 30 < 14% 14%~20% 20.1%~25% 25.1%~35% > 35% mannelijk/ > 30 < 17% 17%~23% 23.1%~28% 28.1%~38% > 38% vrouwlijk/≤ 30 < 17% 17%~24% 24.1%~30% 30.1%~40% > 40% vrouwlijk/ > 30 < 20% 20%~27% 27.1%~33% 33.1%~43% > 43% Opmerking:

1. Er verschijnt een foutmelding Err2 als de handpulssensoren niet onmid-

dellijk worden aangeraakt tijdens de analyse

2. De programmasuggesties zijn alleen gebaseerd op de vastgestelde

lichaamsvetgegevens en zijn een hulpmiddel voor gerichte training. Lichaamsvet tafel54 Oefenterrein in mm (Voor de apparaat-en gebruikers) Oefenterrein in mm (Voor de apparaat-en gebruikers) Reiniging, onderhoud en opslag van de Ergometer:

Gebruik alleen een vochtige doek voor het reinigen. Let op: Gebruik nooit benzeen, thinner of andere agressieve reinigingsmiddelen voor oppervlaktereiniging als deze Schade veroorzaakt . Het apparaat is alleen voor prive gebruik en voor gebruik geschikte binnenshuis. Houd het apparaat schoon en vocht uit het apparaat.

Steek de stroom adapter uit met de intentie het apparaat voor dan 4 weken te gebruiken. Kies een droge opslag in het huis en doe er wat nevel olie aan het pedaal lagers links en rechts. Bedek de apparaat om het te beschermen tegen verkleuring door een zon en stof.

Wij adviseren om de 50 bedriljfsuren aan de schroefverbindingen op dichtheid beoordelen, die werden bereid in het samenstel. Elke 100 bedrijfsuren, moet je op een gegeven oliespray het pedaal lagers links en rechts. Fixes: Als u niet kunt oplossen met behulp van de genoemde storing infor- matie, kunt u contact opnemen met uw dealer of Fabrikant. Probleem Mogelijke oor- zaak Oplossing De computer wordt niet inge- schakeld door het indrukken van een knop. Geen stroom ad- apter is geplaatst of de socket is niet leven. Controleer of de adapter correct is aangesloten, eventueel met een andere consument als het stopcontact stroom levert. De computer telt niet en gaat niet aan de start van de opleiding een. Ontbrekende sensor impuls als gevolg van on- juiste of opgelost connector. Controleer de stekker van de computer en de stekker in de ondersteunende buis voor een goede pasvorm. De computer telt niet en gaat niet aan de start van de opleiding een. Ontbrekende sen- sor puls door een onjuiste positie van de sensor. Schroef het deksel en controleer de afstand van de sensor tot de magneet. Een magneet in de Tretkurbelscheibe tegenover de sensor en moet een afstand van minder dan <5 mm. Geen hartsla- gindicatie Pols stekker niet in het steekcon- tact. Steek de connector van de af- zonderlijke puls kabel in de juiste aansluiting op de computer. Geen hartsla- gindicatie Pols-sensor is niet goed aangesloten Schroef de handsensoren en controleer het., Zijn de connec- tors goed zitten en de kabel voor de mogelijke schade. POLSSLAGMETING: Hartslagmeng met behulp van een hartslagband: Voor een betrouwbare hartslagmeng jdens de training raden we aan een geschikte borstriem te dragen. De computer hee een ingebouw- de ontvanger, zodat je een Bluetooth hartslagband kunt gebruiken, zoals de Christopeit-Sport BT hartslagband (Bestell.Nr.: 2209). Als u de hartslagband een beetje vochg maakt voordat u hem omdoet, zou de computer de hartslaggegevens binnen 60 seconden moeten opnemen en weergeven. Het bereik van de hartslagbanden is 1 tot 2 m, aankelijk van het model. Handpolsmeng: De handsensoren bevinden zich op de linker en rechter handgrepen. Zorg ervoor dat beide handpalmen aljd met normale kracht tegelijker- jd op de sensoren rusten. Zodra de polsslag afneemt, verschijnt er een waarde in de polsslagweergave. (De handpolsslagmeng dient alleen ter oriëntae, aangezien beweging, wrijving, zweet, huidtextuur en bloeds- omloop etc. kunnen leiden tot individuele afwijkingen van de werkelijke polsslag.) Let op: Als beide polsslagmeetmethodes tegelijkerjd worden gebruikt, hee de handpolsslagmeng voorrang. Waarschuwing! Hartslagbewakingssystemen kunnen onnauwkeurig zijn. Overmage lichaamsbeweging kan ernsg letsel of de dood tot gevolg hebben. Als u zich duizelig of zwak voelt, stop dan onmiddellijk met trai- nen. De polswaarden zijn niet geschikt voor medische doeleinden.55 Nederlands De onderstaande factoren moeten in acht worden genomen bij het be- palen van de benodigde training voor het bereiken van een merkbare verbetering van uw guur en gezondheid:

Het niveau van fysieke inspanning jdens de training moet het punt van normale inspanning overschrijden, zonder verder te gaan dan het punt van kortademigheid en/of uitpung. Een geschikte referene- waarde kan de puls zijn. Met elke training neemt de condie toe en daarom moeten de trainingseisen worden aangepast. Dit kan door de duur van de training te verlengen, de moeilijkheidsgraad te verhogen of het type training te veranderen.

De meeste experts adviseren een gezondheidsbewust dieet, dat op uw trainingsdoel moet worden afgestemd en drie tot vijf maal per week een lichamelijke training. Een normale volwassene moet tweemaal per week trainen om zijn huidige condie te behouden. Om zijn condie te verbeteren en zijn lichaamsgewicht te veranderen moet hij minimaal driemaal per week trainen. Natuurlijk is de ideale trainingsfrequene vijf maal per week.

4. PLANNING VAN DE TRAINING

Elke trainingssessie moet uit drie trainingsfasen bestaan: „opwarm- fase“, „trainingsfase“ en „aoelfase“. In de „opwarmfase“ moeten de lichaamstemperatuur en de zuurstooevoer langzaam worden ver- hoogd. Dit kan door middel van gymnassche oefeningen gedurende een periode van vijf tot en minuten. Daarna zou het moeten daad- werkelijke training “trainingsfase” beginnen. De trainingsbelasng moet worden afgestemd op de trainingshartslag. Om de bloedsom- loop na de “trainingsfase” te ondersteunen en om spierpijn of verrekte spieren te voorkomen, moet de trainingsfase door een “cooling down” worden gevolgd. Hierbij moeten vijf tot en minuten lang stretchoefe- ningen en/of lichte gymnasekoefeningen worden gedaan.

2. TRAININGSHARTSLAG

Om de trainingshartslag te bepalen, gaat u als volgt te werk. Houd er rekening mee dat dit richtwaarden zijn. Als je gezondheidsproblemen hebt of twijfelt, raadpleeg dan een arts of tnesstrainer. Voorbeeldberekening: Man, 30 jaar oud en weegt 80 kg Ik ben een beginner en wil graag wat afvallen en mijn uithoudingsvermogen vergroten. 01: Maximale puls - berekening Maximale hartslag = 214 - (0,5 x leeijd) - (0,11 x lichaamsge- wicht) Maximale hartslag = 214 - (0,5 x 30) - (0,11 x 80) Maximale hartslag = ca. 190 slagen/min 02: Training hartslagberekening Door mijn doelen en trainingsniveau past de vetstofwisseling- szone het beste bij mij. Trainings hartslag = 60 tot 70% van de maximale hartslag Trainings hartslag = 190 x 0,6 [60%] Trainings hartslag = 114 slagen/min Nadat je je trainingshartslag hebt ingesteld voor je trainingscondie of Zodra je doelen hebt vastgesteld, kun je beginnen met trainen. De meeste van onze producten hebben hartslagsensoren of zijn compa- bel met een hartslagband. Zo kunt u uw hartslag controleren jdens de trainingen volgen. Als de hartslag niet op het computerscherm wordt weergegeven of als u het zekere voor het onzekere wilt nemen en uw hartslag wilt controleren, die door mogelijke toepassingsfouten of iets dergelijks onjuist kan worden weergegeven, kunt u de volgende hulp- middelen gebruiken: a. Polsmeng op de convenonele manier (de hartslag voelen, bijv. op de pols en de slagen binnen een minuut tellen). b. Hartslagmeng met geschikte en gekalibreerde hartslagmeters (ver- krijgbaar in winkels voor medische arkelen). c. Hartslagmeng met andere producten zoals hartslagmeters, smart- phones.... 01: Maximale hartslagberekening De maximale pulswaarde kan op veel verschillende manieren worden bepaald, omdat de maximale puls van veel factoren af- hangt. Voor de berekening kunt u de standaard-formule gebruiken (maximale hartslag = 220 - leeijd). Deze formule is erg algemeen. Het wordt in veel thuissportproducten gebruikt om om de maximale hartslag te bepalen. We raden de Sally Edwards-formule. Deze for- mule berekent de maximale hartslag nauwkeuriger en houdt reken- ing met geslacht, leeijd en lichaamsgewicht. Sally Edwards-formule: Mannen: Maximale hartslag = 214 - (0,5 x leeijd) - (0,11 x lichaamsgewicht) Dames: Maximale hartslag = 210 - (0,5 x leeijd) - (0,11 x lichaamsgewicht) 02: Training hartslagberekening De opmale trainingshartslag wordt bepaald door het doel van de training. Hiervoor zijn trainingszones gedenieerd. Gezondheid - Zone: Regenerae en Compensae Geschikt voor: Beginners / Type training: zeer lichte duurtraining / Doel: herstel en gezondheidsbevordering. Bouwen aan de basis- condie. Trainingshartslag = 50 tot 60% van de maximale hartslag Vetstofwisseling - Zone: Basis - Duurtraining 1 Geschikt voor: beginners en gevorderden / Type training: lichte duurtraining / Doel: acvering van de vetstofwisseling (caloriever- branding). verbetering van het uithoudingsvermogen. Trainingshartslag = 60 tot 70% van de maximale hartslag Aerobic - Zone: Basis - Duurtraining 1 tot 2 Geschikt voor: beginners en gevorderden / Type training: mage duurtraining. / Doel: Acvering van de vetstofwisseling (calorieverbranding), verbetering van aerobe prestaes, Verhoging van het uithoudingsvermogen. Trainingshartslag = 70 tot 80% van de maximale hartslag Anaëroob - Zone: Basis - Duurtraining 2 Geschikt voor: gevorderde en wedstrijdsporters / type training: mage duurtraining of intervaltraining / doel: verbetering van lac- taaolerane, maximale prestaeverhoging. Trainingshartslag = 80 tot 90% van de maximale hartslag Compee - Zone: Prestaes / Compee Training Geschikt voor: sporters en topsporters / Type training: intensieve intervaltraining en wedstrijdtraining / Doel: verbetering van maxi- male snelheid en kracht. Voorzichgheid! Training op dit gebied kan leiden tot overbelasng van het cardiovasculaire systeem en schade aan de gezondheid. Trainingshartslag = 90 tot 100% van de maximale hartslag ALGEMENE TRAININGSINSTRUCTIES Voorbeeld - rekoefeningen voor de opwarm- en aoelfase Begin je opwarmfase door minimaal 3 minuten ter plaatse te lopen en doe daarna de volgende gymnassche oefeningen. Overdrijf de oefeningen niet en alleen ga door tot je een lichte ruk voelt. Deze Houd dan de posie vast. We raden aan om de opwarmingsoe- feningen aan het einde van de training opnieuw te doen en dat Beëindig de training door je ledematen uit te schudden. Bereik met je linkerhand achter je hoofd naar rechts en trek met de rechterhand iets naar links elleboog. Na 20sec. Switch arm Buig naar voren zo ver mogelijk naar voren en laat je benen bijna gestrekt. Toon het met je vingers in de richng van de teen. 2 x 20sec. Ga zien met een been gestrekt op de grond en buig naar voren en proberen om de voet te bereiken met je handen. 2 x 20sec Knielen in een breed lunge naar voren en ondersteunen jezelf met je handen op de grond. Druk op de bekken naar beneden. Veranderen na 20 sec been.

De sleutel tot een succesvol programma is een regelmage training. U kunt het beste een vaste jd en plaats per trainingsdag vaststellen en u ook geestelijk op de training voorbereiden. Train alleen met een goed humeur en houd uw doel voor ogen. Met een connue training zult u zien dat u per dag vooruitgang boekt, dat u zich verder ontwikkelt en dat u uw persoonlijke trainingsdoel beetje bij beetje nadert.56 Обзор содержания
