Soort product	Ingebouwde elektrische oven
Merk	Zanussi
Model	ZOB21601XU
Afmetingen (H x B x D)	589 x 594 x 561 mm
Inbouwafmetingen (H x B x D)	589 x 558 x 540 mm
Inhoud	57 L
Gewicht	26,4 kg
Voeding	230 V / 50 Hz
Energie-efficiëntieklasse	A
Energieverbruik (conventionele modus)	0,83 kWh/cyclus
Energieverbruik (hetelucht)	0,75 kWh/cyclus
Bereidingsstanden	Hetelucht, Boven/onderwarmte, Onderwarmte, Turbo grill, Snelle grill, Grill, Vochtige hetelucht
Timer	Mechanisch (aftellen)
Binnenverlichting	Vervangbare lamp (bestand tegen 300°C)
Rekniveaus	4
Meegeleverde accessoires	Metalen rooster, bakplaat
Veiligheidsfuncties	Veiligheidsthermostaat, koelventilator, kinderbeveiliging (aanbevolen)
Onderhoud en reiniging	Handmatige reiniging; demonteerbare glazen deuren; verwijderbare roostersteunen
Onderdelen	Lamp, stroomkabel, deurafdichting, accessoires

Veelgestelde vragen - ZOB21601XU ZANUSSI

Moet ik de oven voorverwarmen voor elke bereiding?

Nee, tenzij het recept anders aangeeft. Om energie te besparen, vermijd voorverwarmen behalve voor voedingsmiddelen die het nodig hebben (bijv. vlees, specifieke gebakjes). Raadpleeg de kooktabel voor aanbevelingen.

Hoe reinig ik de binnenkant van de oven?

Gebruik een zachte doek, warm water en een mild schoonmaakmiddel. Gebruik nooit schurende producten, metalen sponzen of stoomreinigers. Verwijder de roostersteunen voor een grondige reiniging.

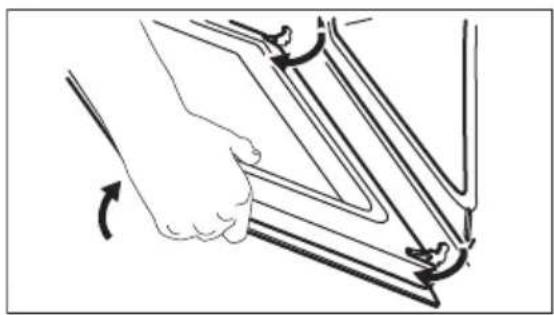

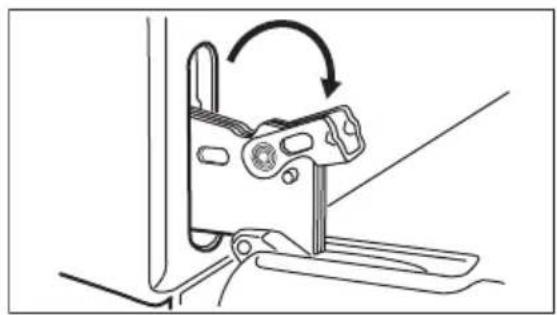

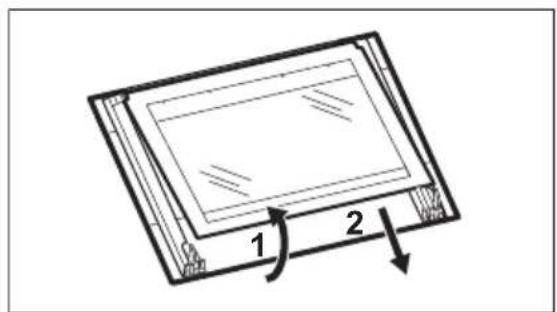

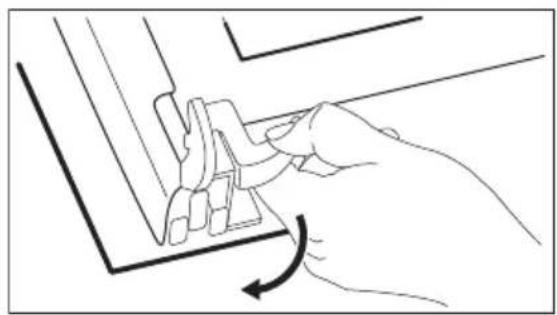

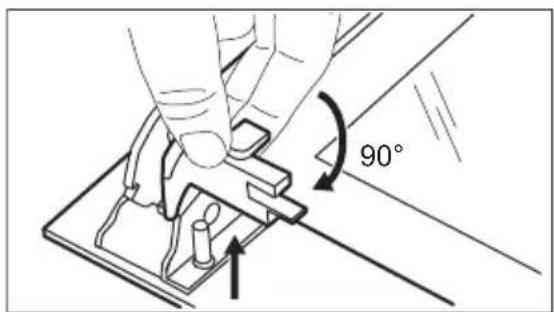

Hoe demonteer ik de ovendeur om te reinigen?

Open de deur volledig, til de hendels van de scharnieren op, sluit de deur half, til vervolgens de deur op en trek hem naar voren. Verwijder het binnenste glaspaneel door de bevestigingen los te maken. Reinig met zeepwater en droog. Monteer in omgekeerde volgorde.

Hoe vervang ik de verlichtingslamp?

Schakel de oven uit en haal de stekker uit het stopcontact. Draai de glazen afdekking eraf, vervang de lamp door een geschikte nieuwe (bestand tegen 300°C) en plaats de afdekking terug. Gebruik alleen lampen met dezelfde specificaties.

Welke bereidingsstanden zijn beschikbaar?

De standen zijn: Hetelucht (gelijkmatig koken op meerdere niveaus), Boven/onderwarmte (traditioneel koken), Onderwarmte (knapperige taarten), Turbo grill (braden), Snelle grill en Grill (grillen), en Vochtige hetelucht (energiebesparing).

Hoe stel ik de timer in?

Draai de timerknop naar de maximale stand, draai vervolgens terug om de gewenste tijd te selecteren. Aan het einde van de aftelling klinkt een geluidssignaal. De timer heeft geen invloed op de werking van de oven.

Wat te doen als de oven niet opwarmt?

Controleer of de zekering niet is doorgeslagen en of de timer is ingesteld. Als het probleem aanhoudt, neem dan contact op met een erkende klantenservice. Probeer niet zelf te repareren.

Hoe bespaar ik energie met deze oven?

Gebruik de functie Vochtige hetelucht, verwarm niet onnodig voor, open de deur zo min mogelijk en maak gebruik van de restwarmte door de oven 3-10 minuten voor het einde van de bereiding uit te schakelen. Gebruik metalen schalen voor een betere warmtegeleiding.

Is het mogelijk om op meerdere niveaus te koken?

Ja, met de heteluchtfunctie kunt u op meerdere niveaus tegelijk koken, bijvoorbeeld niveaus 1 en 3. Zorg ervoor dat de gerechten dezelfde temperatuur nodig hebben.

Wat te doen als de verlichting niet werkt?

De lamp is waarschijnlijk doorgebrand. Vervang deze volgens de vervangingsprocedure. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

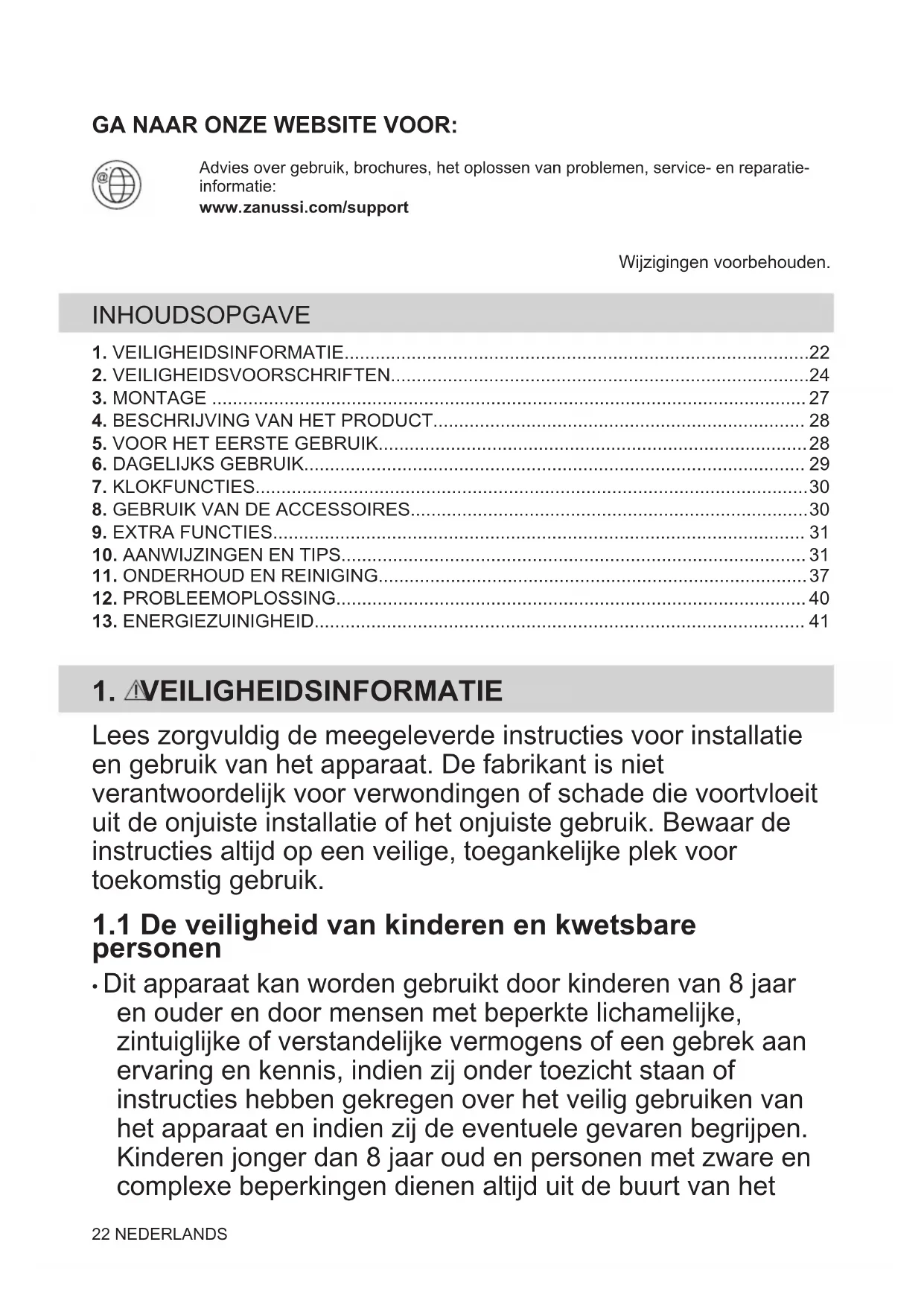

GEBRUIKSAANWIJZING ZOB21601XU ZANUSSI

NL Gebruiksaanwijzing 22 Oven

Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:

Wijzigingen voorbehouden.

INHOUDSOPGAVE

1. VEILIGHEIDSINFORMATIE 22 2. VEILIGHEIDSVOORSCHRIFTEN 24 3. MONTAGE 27 4. BESCHRIJVING VAN HET PRODUCT 28 5. VOOR HET EERSTE GEBRUIK 28 6. DAGELIJKS GEBRUIK 29 7. KLOKFUNCTIES 30 8. GEBRUIK VAN DE ACCESSOIRES 30 9. EXTRA FUNCTIES 31 10. AANWIJZINGEN EN TIPS 31 11. ONDERHOUD EN REINIGING 37 12. PROBLEEMOPLOSSING 40 13. ENERGIEZUINIGHEID 41

1. VEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeien uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

1.1 De veiligheid van kinderen en kwetsbare personen

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het

apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.

• Laat kinderen niet spelen met het apparaat.
• Houd alle verpakkingen uit de buurt van kinderen en verwijder ze op gepaste wijze. WAARSCHUWING: Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is of afkoelt. Makkelijk toegankelijke onderdelen worden heet tijdens gebruik.
• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

• Alleen een erkende installatietechnicus mag het apparaat en de kabel vervangen. WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens gebruik. U dient te voorkomen de verwarmingselementen aan te raken.
• Gebruik altijd ovenhandschoenen om accessoires of kookgerei te plaatsen of te verwijderen.
• Voordat u welke onderhoudshandeling dan ook verricht, dient u de stekker van het apparaat uit het stopcontact te trekken. WAARSCHUWING: Zorg ervoor dat het apparaat is uitgeschakeld voordat u de lamp vervangt om elektrische schokken te voorkomen.
• Gebruik het apparaat niet voordat u het in de ingebouwde structuur installeert.
• Gebruik geen stoomreiniger om het apparaat schoon te maken.
• Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur schoon te maken, deze kunnen krassen veroorzaken op het oppervlak, waardoor het glas zou kunnen breken.
• Als het netsnoer beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon

deze vervangen teneinde gevaarlijke situaties te voorkomen.

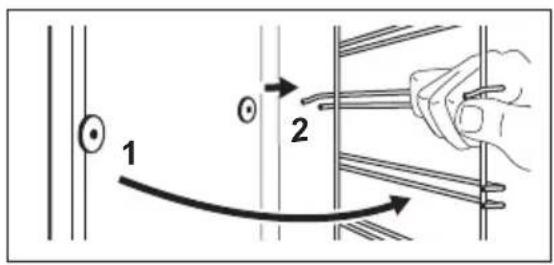

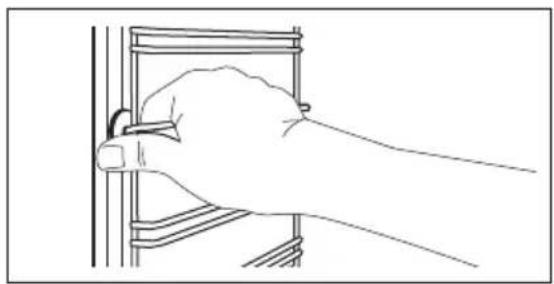

• Om de inschuifrails te verwijderen trekt u eerst de voorkant van de inschuifrail en dan de achterkant uit de zijwanden. Installeer de inschuifrails in de omgekeerde volgorde.

2. VEILIGHEIDSVOORSCHRIFTEN

2.1 Installatie

WAARSCHUWING!

Alleen een erkende installatietechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies die zijn meegeleverd met het apparaat.
• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.
• Trek het apparaat nooit aan de handgreep van zijn plaats.
• Installeer het apparaat op een veilige en geschikte plaats die aan alle installatie-eisen voldoet.
• Houd de minimumafstand tot andere apparaten en units in acht.
• Controleer voordat u het apparaat monteert of de ovendeur onbelemmerd opent.
• Het apparaat is uitgerust met een elektrisch koelsysteem. Het heeft elektrische stroom nodig.

Minimumhoogte kast (Minimumhoogte kast onder werkblad) 580 (600) mm

Kastbreedte 560 mm
Kastdiepte 550 (550) mm
Hoogte van de voorkant van het apparaat	589 mm
Hoogte van de achterkant van het apparaat	570 mm
Breedte van de voorkant van het apparaat	594 mm

Breedte van de achterkant van het apparaat	558 mm
Diepte van het apparaat 561 mm
Ingebouwde diepte van het apparaat	540 mm
Diepte met open deur 1007 mm
Minimumgrootte ventilatie-opening. Opening ge-plaatst aan de onderkant van dechterzijde	560x20 mm
Lenght netvoedingskabel. Kabel worden in de rechtsherhoek van dechterzijde geplaatst	1100 mm
Bevestigingsschroeven 2x25 mm

2.2 Elektrische aansluiting

WAARSCHUWING!

Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.
• Dit apparaat moet aangesloten worden op een geaard stopcontact.
• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met het elektrische vermogen van de netstroom.
• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.
• Gebruik geen adapters met meerdere stekkers en verlengkabels. Zorg dat u de netstekker en het netsnoer niet beschadigt. Indien de voedingskabel moet worden vervangen, dan moet dit gebeuren door onze Klantenservice.
• Laat de stroomkabel niet in aanraking komen met de deur van het apparaat of

de niche onder het apparaat, met name niet als deze werkt of als de deur heet is.

• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.
• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.
• Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.
• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.
• Dit apparaat wordt geleverd met stekker en netsnoer.

Kabeltypes die van toepassing zijn op de installatie of vervanging voor Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Voor het deel van de kabel raadpleegt u het totale vermogen op het typeplaatje. U kunt ook de tabel raadplegen:

Totaal vermogen (W) Doorsnede kabel (mm²)

maximaal 1380 3 x 0.75

maximaal 2300 3 x 1

maximaal 36803× 1.5

De aardkabel (groene/gele kabel) moet 2 cm langer zijn dan fase- en neutrale kabels (blauwe en bruine kabels).

2.3 Gebruik

WAARSCHUWING!

Gevaar voor letsel, brandwonden, elektrische schokken of een explosie.

• Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik.
• De specificatie van dit apparaat niet wijzigen.
• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.
• Laat het apparaat tijdens het gebruik niet onbeheerd achter.
• Schakel het apparaat telkens na gebruik uit.
• Wees voorzichtig met het openen van de deur van het apparaat als het apparaat aan staat. Er kan hete lucht ontsnappen. Bedien het apparaat niet met natte handen of als het contact maakt met water.
• Oefen geen kracht uit op een geopende deur.
• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.
• Open de deur van het apparaat voorzichtig. Als u alcoholische toevoegingen gebruikt, kan er alcoholluchtmengsel ontstaan.
• Houd vonken of open vlammen uit de buurt van het apparaat bij het openen van de deur.
• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING!

Risico op schade aan het apparaat.

• Om schade of verkleuring van het email te voorkomen:
• Zet geen kookgerei of andere voorwerpen direct op de bodem van het apparaat.
• Leg geen aluminiumfolie op de bodem van de ruimte in het apparaat.
• Plaats geen water direct in het hete apparaat.
• Haal vochthoudende schotels en eten uit het apparaat als u klaar bent met koken.
• Wees voorzichtig bij het verwijderen of bevestigen van accessoires.
• Verkleuring van het email of roestvrij staal is niet van invloed op de werking van het apparaat.
• Gebruik een diepe pan voor vochtige taarten. Fruitsappen kunnen permanente vlekken maken.
• Dit apparaat is uitsluitend bestemd om mee te koken. Het mag niet worden gebruikt voor andere doeleinden, zoals het verwarmen van een kamer.
• Alle bereidingen moeten worden uitgevoerd met gesloten ovendeur.
• Als het apparaat achter een meubelpaneel is gemonteerd (bijv. een deur), zorg er dan voor dat de deur nooit gesloten is als het apparaat in werking is. Warmte en vocht kunnen achter een gesloten meubelpaneel ophopen en schade aan het apparaat, de behuizing of de vloer veroorzaken. Sluit het meubelpaneel niet tot het apparaat compleet is afgekoeld na gebruik.

2.4 Onderhoud en reiniging

WAARSCHUWING!

Gevaar voor letsel, brand en schade aan het apparaat.

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.
• Zorg ervoor dat het apparaat is afgekoeld. Er bestaat een risico dat de glasplaten kunnen breken.
• Vervang direct de glazen deurpanelen als deze beschadigd zijn. Neem contact op met een erkend servicecentrum.
• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat. Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen

neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

• Volg als u een ovenspray gebruikt de aanwijzingen op de verpakking.

2.5 Binnenverlichting

WAARSCHUWING!

Gevaar voor elektrische schokken.

• Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.
• Gebruik alleen lampjes met dezelfde specificaties.

2.6 Service

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat.
• Gebruik uitsluitend originele reserveonderdelen.

2.7 Afvalverwerking

WAARSCHUWING!

Gevaar voor letsel of verstikking.

Haal de stekker uit het stopcontact. - Snijd het netsnoer vlak bij het apparaat af en gooi het weg. - Verwijder de deurvergrendeling om te voorkomen dat kinderen of huisdieren binnen in het apparaat vast komen te zitten.

3. MONTAGE

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

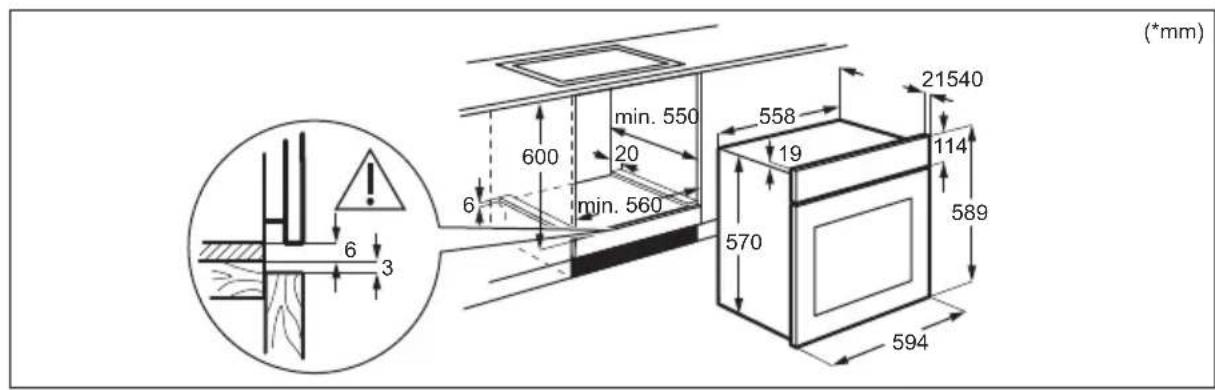

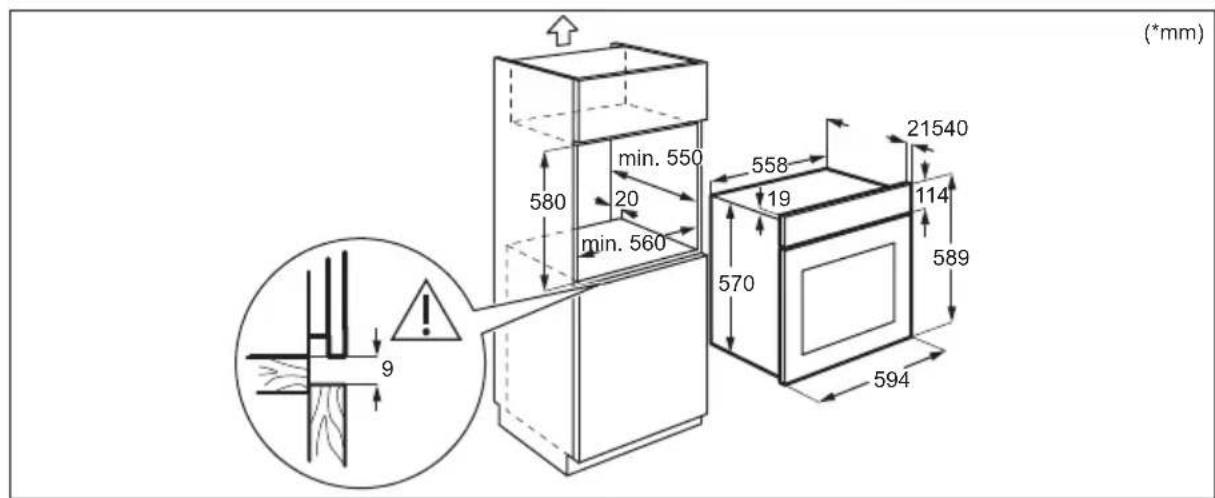

3.1 Inbouwen

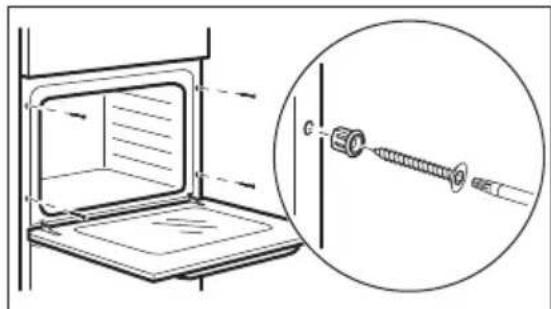

3.2 Bevestiging van de oven aan de kast

4. BESCHRIJVING VAN HET PRODUCT

4.1 Algemeen overzicht

4.2 Accessoires

Bakrooster

Voor kookgerei, bak- en braadvormen.

Bedieningspaneel 2 Stroomlampje/symbool 3 Knop voor verwarmingsfuncties Knop voor de timer 5 Bedieningsknop (voor de temperatuur) 6 Temperatuurindicator/symbool 7 Luchtopeningen voor koelventilator 8 Verwarmingselement 9 Lamp 10 Ventilator 11 Verwijderbare inschuifrail 12 Roosterhoogtes

- Bakplaat

Voor gebak en koekjes.

Raadpleeg de hoofdstukken

Veiligheid.

5.1 Voorafgaand aan het eerste gebruik

De oven kan een vreemde geur en rook afgeven tijdens het voorverwarmen. Zorg ervoor dat de kamer goed is geventileerd.

Stap 1

Stap 2

De oven reinigen Verwarm de lege oven voor

1. Haal alle accessoires en verwijderbare inschuifrails uit de oven.
2. Reinig de oven en de accessoires met een zachte doek, warm water en een mild reinigingsmiddel.
3. Stel de maximale temperatuur in voor de functie:

Tijd: 1 uur

1. Stel de maximale temperatuur in voor de functie:

Tijd: 15 min

Raadpleeg de hoofdstukken Veiligheid.

6.1 Instellen: Verwarmingsfunctie

Stap 1: Draai aan de knop voor de verwarmingsfuncties om een verwarmingsfunctie te selecteren.

Stap 2: Draai aan de regelknop om de temperatuur te selecteren.

Stap 3: Draai wanneer het bereiden stopt aan de knoppen naar de uit-stand om de oven uit te schakelen.

6.2 Verwarmingsfuncties

Verwarmingsfunctie - Toepassing

Uit-stand

Warme lucht

De oven is uitgeschakeld.

Voor het braden of bakken van gerechten waarvoor dezelfde bereidingstemperatuur nodig is, op meerdere roosterhoogten, zonder dat er smaken worden overgebracht van het ene naar het andere gerecht.

Voor het bakken en braden op één rekstand.

Boven-/onderwarmte

Onderwarmte

Turbo grill

Voor het bakken van taarten met een knapperige bodem en het inmaken van voedsel.

Voor het braden van grotere stukken vlees of gevogelte met botten op één niveau. Voor gratineren en bruinen.

Verwarmingsfunctie

Toepassing

Grill Intens

Voor het roosteren van dunne stukjes voedsel in grote hoeveelheden en voor het maken van toast.

Grill

Voor het roosteren van dunne stukjes voedsel en voor het maken van toast.

Warmelucht (vochtig)

Deze functie is ontworpen om tijdens de bereiding energie te besparen. Bij het gebruik van deze functie kan de temperatuur in de ruimte verschillen van de ingestelde temperatuur. Het verwarmingsvermogen kan worden verminderd. Raadpleeg voor meer informatie het hoofdstuk "Dagelijks gebruik", opmerkingen bij: Warmelucht (vochtig).

6.3 Toelichting bij: Warmelucht (vochtig)

Deze functie wordt gebruikt om te voldoen aan de energie-efficiëntieklasse en ecodesign-vereisten overeenkomstig EU 65/2014 en EU 66/2014. Testen volgens EN 60350-1.

De ovendeur dient tijdens de bereiding gesloten te zijn, zodat de functie niet wordt onderbroken en de oven werkt op de hoogst mogelijke energie-efficiëntie.

Zie het hoofdstuk 'Hints en tips', Warmelucht (vochtig) voor bereidingsinstructies. Zie voor algemene aanbevelingen voor energiebesparing het hoofdstuk 'Energie-efficiëntie', Energiebesparing.

7. KLOKFUNCTIES

7.1 Instellen: Kookwekker

Om de aftelling in te stellen.

Stap 1 Stap 2

Draai de knop van de timer waar zijn volledige bereik. Draai de knop van de timer om de aftelling in te stellen.

Wonneer de ingesteldeijd is verstreken, klinkt er een geluidssignaal. Deze functie heeft geen invloed op de werkung van de oven.

8. GEBRUIK VAN DE ACCESSOIRES

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

8.1 Accessoires plaatsen

Een kleine inkeping bovenaan verhoogt de veiligheid. Deze inkepingen voorkomen

Bakrooster:

Plaats het rooster tussen de geleidestangen van de inschuifrails en zorg ervoor dat de pootjes omlaag wijzen.

bovendien omkanteling. De hoge rand rond het rooster voorkomt dat het kookgerei van het rooster afglijdt.

Bakplaat:

Schuif de plaat tussen de geleidestangen van de inschuifrail.

Bakrooster, Bakplaat:

Plaats de plaat tussen de geleiders van de inschuifrails en het bakrooster op de geleiders erboven.

9. EXTRA FUNCTIES

9.1 Koelventilator

Als de oven in werking is, wordt de koelventilator automatisch ingeschakeld om de oppervlakken van de oven koel te houden. Na het uitschakelen van de oven stopt de koelventilator.

Een onjuiste bediening van de oven of defecte componenten kunnen gevaarlijke

oververhitting veroorzaken. Om dit te voorkomen is de oven voorzien van een veiligheidsthermostat die de stroomtoevoer onderbreekt. Zodra de temperatuur is gedaald, wordt de oven automatisch weer ingeschakeld.

10. AANWIJZINGEN EN TIPS

Raadpleeg de hoofdstukken Veiligheid.

10.1 Kookadviezen

De oven heeft vier rekstanden.

Tel de rekstanden vanaf de bodem van de oven.

Uw oven kan anders bakken of roosteren dan de oven die u tot nu toe gebruikt heeft. In de onderstaande tabel vindt u de standaardinstellingen voor temperatuur, kooktijd en rekstand.

Als u voor een speciaal recept de instelling niet kunt vinden, zoek dan een soortgelijk recept.

De oven heeft een speciaal systeem dat de lucht circuleert en voor doorlopende recycling van stoom zorgt. Dankzij dit systeem is het mogelijk om voedsel te bereiden in een atmosfeer met stoom en worden de

gerechten zacht van binnen en knapperig van buiten. Dit reduceert zowel de bereidingstijd als het energieverbruik.

Voor de bereiding van gebak

De ovendeur mag pas worden geopend als driekwart van de baktijd is verstreken.

Als u twee bakplaten tegelijkertijd gebruikt, dient u een niveau ertussen leeg te laten.

Voor de bereiding van vlees en vis

Laat het vlees ongeveer 15 minuten rusten voordat u het aansnijdt, zodat het vleessap niet uitstroomt.

Om te veel rook tijdens het braden in de oven te vermijden, kunt u een beetje water in de lekbak gieten. Om rook te vermijden, voegt u water toe wanneer het is opgedroogd.

Bereidingstijden

De bereidingsduur is afhankelijk van het soort voedsel, de samenstelling en het volume.

Houd in eerste instantie het bereidingsproces in de gaten. Zoek bij het gebruik van dit apparaat de beste instellingen (temperatuur,

bereidingsduur, etc.) voor uw kookgerei, recepten en hoeveelheden.

10.2 Bakken en braden

CAKES	Boven-/onderwarm- Wärme lucht te (℃) (℃)				(min)
Recepten met klop- per	170 2 165 2 (1 en 3) 45 - 60 Cakevorm
Zandkoekjesdeeg	170 2 160 2 (1 en 3) 20 - 30 Cakevorm
Kwarktaart met kar- nemelk	170 1 165 2 70 - 80 Cakevorm, Ø 26 cm
Strudel	175 2 150 2 60 - 80 Bakplaat
Jamtaart	170 2 160 2 (1 en 3) 30 - 40 Cakevorm, Ø 26 cm
Vruchtencake	170 2 155 2 50 - 60 Cakevorm, Ø 26 cm
Kerstktrans	170 2 160 2 50 - 60 Cakevorm, Ø 20 cm
Pruimentaart, ver- warm de oven voor	170 2 165 2 20 - 30 Broodvorm
Koekjes, verwarm de oven voor	150 3 140 3 (1 en 3) 30 - 35 Bakplaat
Schuimgebakjes	100 3 115 3 35 - 40 Bakplaat
Broodjes, verwarm de oven voor	190 3 180 3 80 - 100 Bakplaat
Soesjesdeeg, ver- warm de oven voor	190 3 180 3 (1 en 3) 15 - 20 Bakplaat
Taartjes	180 3 170 2 25 - 35 Cakevorm, Ø 20 cm
Rijkevruchtencake	160 1 150 2 110 - 120 Cakevorm, Ø 24 cm
Victoriataart met jamvulling	180 1 of 2 170 2 45 - 70 Cakevorm, Ø 20 cm

Verwarm de lege oven voor.

BROOD EN PIZZA	Boven-/onderwarmte		Warme lucht		(min)	i
	(℃)	(℃)	(℃)	(℃)
Witbrood, 1 - 2 stucks; 0,5 kg per stuk	190 1	195 1	60 - 70	-
Roggebrood, voorver- warming is nicht nodig	190 1	190 1	30 - 45	Broodvorm

PIZZA

BROOD EN

Broodjes, 6 - 8 brood- 19021802 (1 en 3) 25 - 40 Bakplaat ges

Pizza 190 1 190 1 20 - 30 Braadpan

Scones 200 3 190 2 10 - 20 Bakplaat

Gebruik de taartvorm.

VLAAIEN

Pastataart 18021802 40-50

Hartige groentetaart 200 2 200 2 45-60

Quiches 190 1 190 1 40 - 50

Lasagne 20022002 25-40

Cannelloni 2002 2002 25-40

Yorkshire pudding, 6 puddingvormen, verwarm de oven voor 220 2 210 2 20-30

Gebruik het ovenrek.

Gebruik het ovenrek.

VLEES

Kalfsvlees 190 2 175 2 90-120

Engelse rosbief, rood 210 2 200 2 44-50

Engelse rosbief, medium 210 2 200 2 51-55

Engelse biefstuk, bien cuit 210 2 200 2 55-60

VLEES	Boven- /onderwarmte Warme lucht (℃) (℃)				(min)
Varkensbraadstuk, met zwoerd	180 2 170 2 120 - 150
Varkensschenkel, 2 stuks 180 2 160 2 100 - 120
Lamsbout 190 2 190 2 110 - 130
Helekip 200 2 200 2 70 - 85
Hele kalkoen 180 1 160 1 210 - 240
Hele eend 175 2 160 2 120 - 150
Hele gans 175 1 160 1 150 - 200
Konijn, in stukken gesneden 190 2 175 2 60 - 80
Haas, in stukken gesneden 190 2 175 2 150 - 200
Hele fazant 190 2 175 2 90 - 120
VIS	Boven- /onderwarmte Warme lucht (℃) (℃)				(min)
Forel / Zeebrasem, 3 - 4 vis- sen	190 2 175	2 (1 en 3)	40 - 55
Tonijn / Zalm, 4 - 6 files	190	2	175	2 (1 en 3)	35 - 60

10.3 Grill

Verwarm de lege oven voor.

Gebruik de derde rekstand.

Stel de temperatuur in op 250°C

GRILLEN	(kg)	(min) 1e kant	(min) 2e kant
Ossenaas, 4 stuks	0,8	12 - 15	12 - 14
Biefstuk, 4 stuks	0,6	10 - 12	6 - 8
Worstjes, 8	-	12 - 15	10 - 12
Varkenskoteletten, 4 stuks	0,6	12 - 16	12 - 14
Halvekip, 2	1	30 - 35	25 - 30
Kebabs, 4	-	10 - 15	10 - 12
Kippenborst, 4 stuks 0,4 12 - 15 12 - 14
Hamburgers, 6 0,6 20 - 30 -
Visfilet, 4 stuks 0,4 12 - 14 10 - 12
Geroosterde sandwiches, 4 - 6 - 5 - 7 -
Geroosterd brood, 4 - 6 - 2 - 4 2 - 3

10.4 Turbo grill

Verwarm de lege oven voor.

Stel de temperatuur in op 200 °C.

Gebruik de derde rekstand.

(kg) 1e kant 2e kant
Rollade, kalkoen 1 30 - 40 20 - 30
Halvekip, 2 1 25 - 30 20 - 30
Kippendrumsticks, 6 stuks -	15 - 20 15 - 18
Kwartel, 4 stuks	0,5	25 - 30 20 - 25
Groentegratin	-	20 - 25 -
Sint-jakobsschelpen	-	15 - 20 -
Makreel, 2 - 4	-	15 - 20 10 - 15
Vismoten, 4 - 6	0,8	12 - 15 8 - 10

10.5 Hetelucht (vochtig) - aanbevolen accessoires

Gebruik donkere en niet-reflecterende bakjes en schalen. Ze nemen de warmte beter op dan licht en reflecterend servies.

Pizza pan	Ovenschotel	Ovenschaaltjes	Blik voor flanbodem
Donker, Niet-reflecterend Diameter van 28 cm	Donker, Niet-reflecterend Diameter van 26 cm	Keramiek 8 cm diameter, 5 cm hoog	Donker, Niet-reflecterend Diameter van 28 cm

Volg voor de beste resultaten de volgende aanwijzingen op die hieronder in de tabel staan.

(℃) (min)
Zoete broodjes, 12 stuks	bakplaat of lekschaal 180 2 35 - 40
Broodjes, 9 stuks bakplaat of lekschaal 180 2 35 - 40
Pizza, bevoren, 0,35 kg	rooster 220 2 35 - 40
Koninginnenbrood (op-gerolde cake met jam)	bakplaat of lekschaal 170 2 30 - 40
Brownie bakplaat of lekschaal 180 2 30 - 40
Soufflé, 6 stuks keramieken vormpjes op rooster	200 3 30 - 40
Luchtige viaaabodem flanvorm op rooster 170 2 20 - 30
Victoriataart met jam-vulling	ovenschaal op rooster 170 2 35 - 45
Gepocheerde vis, 0,3 kg	bakplaat of lekschaal 180 3 35 - 45
Hele vis, 0,2 kg bakplaat of lekschaal 180 3 35 - 45
Visfilet, 0,3 kg pizzavorm op rooster 180 3 35 - 45
Gepocheerd vlees, 0,25 kg	bakplaat of lekschaal 200 3 40 - 50
Sjasliek, 0,5 kg bakplaat of lekschaal 200 3 25 - 35
Koekjes, 16 stuks bakplaat of lekschaal 180 2 20 - 30
Makarons, 20 stuks bakplaat of lekschaal 180 2 40 - 45
Muffins, 12 stuks bakplaat of lekschaal 170 2 30 - 40
Hartig gebak, 16 stuks	bakplaat of lekschaal 170 2 35 - 45
Zandkoekjes, 20 stuks	bakplaat of lekschaal 150 2 40 - 50
Taartjes, 8 stuks	bakplaat of lekschaal 170 2 20 - 30
Groenten, geocheerd, 0,4 kg	bakplaat of lekschaal 180 3 35 - 40
Vegetarisch omelet	pizzavorm op rooster 200 3 30 - 45
Mediterrane groenten, 0,7 kg	bakplaat of lekschaal 180 4 35 - 40

10.7 Aanwijzingen voor testinstituten

Testen volgens IEC 60350-1.

(℃) (min)
Kleine ca-kes, 20 stuks per bakplaat	Boven-/onder-warmte	Bakplaat 3 170 20 - 30 -
Appeltaart, 2 blinkken Ø20 cm	Boven-/onder-warmte	Bakrooster 1 170 80 - 120 -
Biscuitge-bak, taart-vorm Ø26 cm	Boven-/onder-warmte	Bakrooster 2 170 35 - 45 -
Zandtaart-deeg	Boven-/onder-warmte	Bakplaat 3 150 20 - 35 Verwarm de oven 10	minuten voor.
Geroosterd brood, 4 - 6 stuks	Grill Bakrooster 3 max. 2 - 4 minuten eer-ste kant; 2 - 3 mi-nuten tweede kant	Verwarm de oven 3 minutes voor.
Runderbur-ger, 6 stuks, 0,6 kg	Grill Rooster en lekbak	3 max. 20 - 30 Plaats het rooster op	het derdeiveau en de lekbak op het twee-nde niveau in de oven. Draai het voedsel hal-verwege de berei-dingstijd om. Verwarm de oven 3 minutes voor.

11. ONDERHOUD EN REINIGING

WAARSCHUWING!

Raadpleeg de hoofdstukken

Veiligheid.

11.1 Opmerkingen over schoonmaken

Reinigingsmiddelen

Maak de voorkant van de oven schoon met een zachte doek, warm water en een mild reinigingsmiddel. Reinig en controleer de deurpakking rond het frame van de uitsparing.

Gebruik een reinigingsoplossing om metalen oppervlakken te reinigen.

Reinig vlekken met een mild reinigingsmiddel.

Dagelijks gebruik

Reinig de uitsparing telkens na gebruik. Vetophoping of andere resten kunnen brand veroorzaken.

Vocht kan in de oven of op de glazen deurpanelen condenseren. Om de condens te verminderen, dient u de oven 10 minuten te laten werken voordat u er iets in plaatst. Bewaar het voedsel niet langer dan 20 minuten in de oven. Droog de uitsparing na elk gebruik met een zachte doek.

Accessoires

Reinig alle accessoires na elk gebruik en laat ze drogen. Gebruik een zachte doek met warm water en een mild reinigingsmiddel. De accessoires niet in de afwasmachine reinigen.

Reinig de antiaanbakaccessoires niet met agressieve reinigingsmiddelen of scherpe voorwerpen.

11.2 Hoe te verwijderen: Inschuiftrails

Verwijder de inschuifrails om de oven te reinigen.

Stap 1: Schakel de oven uit en wacht tot deze afgekoeld is.

Stap 2: Trek de inschuifrail bij de voorkant uit de zijwand.

Stap 3: Trek de inschuifrail bij de achterkant uit de zijwand en verwijder deze.

Stap 4: Installeer de inschuifrails in de omgekeerde volgorde.

11.3 Hoe te verwijderen en installeren: Deur

De ovendeur beschikt over twee glasplaten. U kunt de ovendeur en de interne glasplaat verwijderen om ze schoon te maken. Lees de volledige instructie 'Verwijderen en installeren van de deur' voordat u de glasplaten verwijdert.

Gebruik de oven nooit zonder de glasplaten.

Stap 1: Open de deur volledig en houd beide scharnieren vast.

Stap 2: Til de hendel op beide scharnieren volledig omhoog en draai hem.

Stap 3: Sluit de ovendeur halverwege tot de eerste openingsstand. Til hem daarna op en trek hem naar voren en verwijder hem van zijn plek.

Stap 4: Plaats de deur op een zachte doek op een stabiele ondergrond en ontgrendel het vergrendelingssysteem om de interne glasplaat te verwijderen.

Stap 5: Draai de bevestigingen 90° en verwijder ze uit hun zittingen.

Stap 6: De glasplaat eerst voorzichtig optillen en dan verwijderen.

Stap 7: Reinig de glasplaten met een sopje. Droog de glasplaten voorzichtig af. Reinig de glasplaten niet in de vaatwasser.

Stap 8: Installeer na het reinigen de glasplaat en de ovendeur. Als de deur correct wordt geïnstalleerd, klikt de rand van de deur. Zorg ervoor dat u de interne glasplaat correct in de uitsparingen plaatst.

11.4 Hoe te vervangen: Lamp

WAARSCHUWING!

Gevaar voor elektrische schokken.

Het lampje kan heet zijn.

Voordat u de lamp vervangt:

Stap 1 Stap 2 Stap 3

Schakel de oven uit. Wacht tot de oven afgekoeld is.

Trek de oven uit het stopcontact. Plaats een doek op de bodem van de holte.

Achterlamp

Stap 1 Draai de glazen afdekking om die te verwijderen.

Stap 2 Reinig het glazen deksel.

Stap 3 Vervang de lamp door een geschikte hittebestendige lamp van 300°C

Stap 4 Installeer het glazen deksel.

Raadpleeg de hoofdstukken Veiligheid.

12.1 Wat te doen in de volgende gevallen...

Neem in alle gevallen die niet in de tabel zijn opgenomen contact op met een erkend servicecentrum.

Probleem Controleer of de vol

gende zaken gelden...

De oven wordt niet warm. De zekering is doorgeslagen.

De deurpakking is beschadigd.

Gebruik de oven niet. Neem contact op met een erkend servicecentrum.

Probleem Controleer of de volgende zaken gelden...

Instellen: Kookwekker. Zie 'Klokfuncties'.

De lamp werkt niet. De lamp is opgebrand.

12.2 Onderhoudsgegevens

Als u het probleem niet kunt verhelpen, neem dan contact op met uw verkoper of een erkende serviceafdeling.

De contactgegevens van het servicecentrum staan op het typeplaatje. Het typeplaatje bevindt zich aan de voorkant van de binnenkant van de oven. Verwijder het typeplaatje niet uit de ovenruimte.

Wij adviseren u om de gegevens hier te noteren:

Model (MOD.)

Productnummer (PNC)

Serienummer (S.N.)

13. ENERGIEZUINIGHEID

13.1 Productinformatie- en productinformatieblad*

Naam leverancier: Zanussi

Modelidentificatie: ZOB21601XU 944068043

Energie-efficiëntie-index: 94.9

Energie-efficiëntieklasse: A

Energieverbruik bij een standaardbelasting, stand boven + onder: 0,83 kWh/cyclus warmte

Energieverbruik bij een standaardbelasting, stand hetelucht: 0,75 kWh/cyclus

Aantal ruimten: 1

Warmtebron: Elektriciteit

Volume: 571

Soort oven: Inbouwoven

Massa: 26,4 kg

• Voor de Europese Unie overeenkomstig EU-verordeningen 65/2014 en 66/2014.

Voor de Republiek Belarus overeenkomstig STB 2478-2017, aanhangsel G; STB 2477-2017, bijlagen A en B.

Voor Oekraïne overeenkomstig 568/32020.

De energie-efficiëntieklasse is niet van toepassing op Rusland.

EN 60350-1 - Elektrische huishoudelijke kookapparaten - Deel 1: Fornuizen, ovens, stoomovens en grills -

Methoden voor prestatiemeting.

13.2 Energiebesparing

Deze oven bevat functies die u helpen energie te besparen tijdens het dagelijks koken.

Zorg ervoor dat de ovendeur gesloten is als u de oven in werking stelt. Open de ovendeur niet te vaak tijdens gebruik. Houd het deurrubber schoon en zorg ervoor dat het goed op zijn plaats vastzit.

Gebruik metalen kookgerei om meer energie te besparen.

Verwarm de oven indien mogelijk niet voor het koken voor.

Houd de onderbrekingen tussen het bakken zo kort mogelijk als u een aantal gerechten tegelijkertijd bereidt.

Bereiding met hete lucht

Gebruik indien mogelijk de bereidingsfuncties met hete lucht om energie te besparen.

Restwarmte

Wanneer de kookduur langer is dan 30 minuten, verlaag dan de oventemperatuur tot minimaal 3-10 minuten voor het einde van het koken. De restwarmte in de oven zorgt ervoor dat het gerecht wordt voltooid.

U kunt de restwarmte gebruiken om andere maaltijden op te warmen.

Eten warm houden

Kies de laagst mogelijke temperatuurinstelling om de restwarmte te gebruiken en een maaltijd warm te houden.

Warmelucht (vochtig)

Functie is ontworpen om tijdens de bereiding energie te besparen.

14. MILIEUBESCHERMING

Recycleer de materialen met het symbool

Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten.

Gooi apparaten gemarkeerd met het symbool

niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

BEZOEK ONZE WEBSITE:
