ZOB21601XU - Ovn ZANUSSI - Gratis brugsanvisning og manual

Produkttype	Indbygget elektrisk ovn
Mærke	Zanussi
Model	ZOB21601XU
Mål (H x B x D)	589 x 594 x 561 mm
Indbygningsmål (H x B x D)	589 x 558 x 540 mm
Kapacitet	57 L
Vægt	26.4 kg
Strømforsyning	230 V / 50 Hz
Energiklasse	A
Energiforbrug (konventionel tilstand)	0.83 kWh/cyklus
Energiforbrug (varmluft)	0.75 kWh/cyklus
Tilberedningstilstande	Varmluft, Over/undervarme, Bundvarme, Turbogrill, Hurtig grill, Grill, Fugtig varmluft
Timer	Mekanisk (nedtælling)
Indvendig belysning	Udskiftelig pære (tåler 300°C)
Rilleniveauer	4
Medfølgende tilbehør	Metalrist, bageplade
Sikkerhedsfunktioner	Sikkerhedstermostat, køleventilator, børnesikring (anbefalet)
Vedligeholdelse og rengøring	Manuel rengøring; aftagelige glasdøre; aftagelige rilleholdere
Reservedele	Pære, strømkabel, dørpakning, tilbehør

Ofte stillede spørgsmål - ZOB21601XU ZANUSSI

Skal jeg forvarme ovnen før hver tilberedning?

Nej, medmindre opskriften angiver andet. For at spare energi skal du undgå forvarmning, medmindre maden kræver det (f.eks. kød, specifikke bagværk). Se tilberedningstabellen for anbefalinger.

Hvordan rengør jeg ovnens indre?

Brug en blød klud, lunkent vand og mildt rengøringsmiddel. Brug aldrig skuremidler, ståluld eller damprenser. Fjern rilleholderne for grundig rengøring.

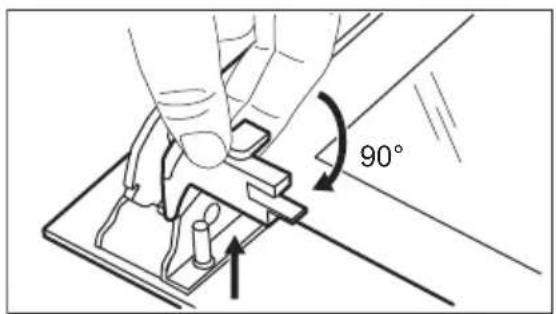

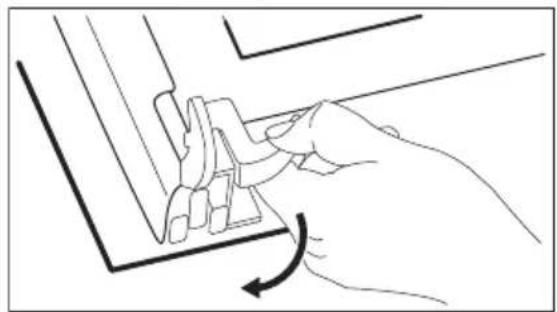

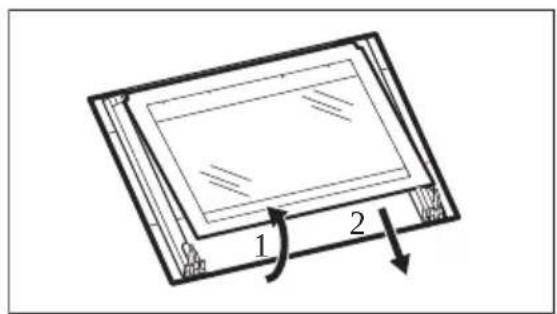

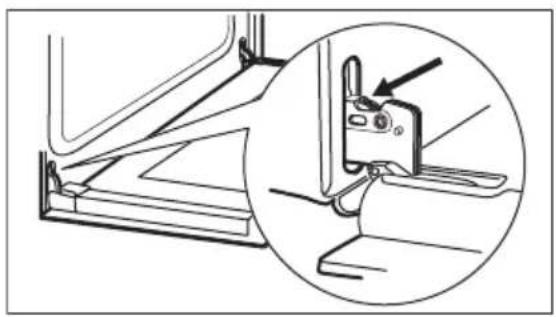

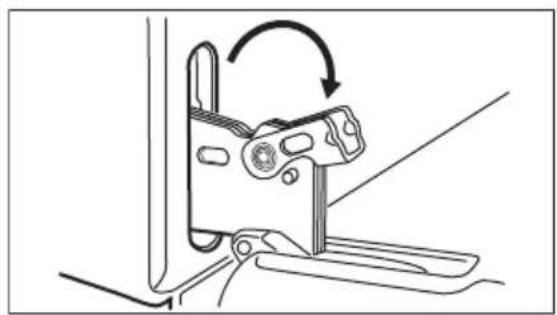

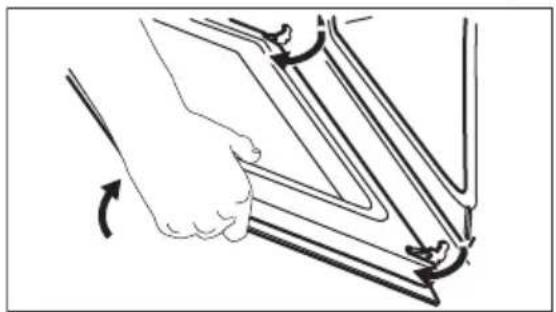

Hvordan afmonterer jeg ovnens dør for at rengøre den?

Åbn døren helt, løft hængselarmene, luk døren halvvejs, løft og træk døren fremad. Fjern den indvendige glasrude ved at låse fastgørelserne op. Rengør med sæbevand og tør. Saml i omvendt rækkefølge.

Hvordan udskifter jeg belysningspæren?

Sluk ovnen og tag stikket ud. Fjern glasskærmen, udskift pæren med en ny passende (tåler 300°C), sæt glasskærmen på igen. Brug kun pærer med samme specifikationer.

Hvilke tilberedningstilstande er tilgængelige?

Tilstandene er: Varmluft (jævn tilberedning på flere niveauer), Over/undervarme (traditionel tilberedning), Bundvarme (sprøde kager), Turbogrill (stegning), Hurtig grill og Grill (grillning), og Fugtig varmluft (energibesparelse).

Hvordan indstiller jeg timeren?

Drej timerknappen til maksimal position, og drej derefter tilbage for at vælge den ønskede tid. Når nedtællingen er slut, lyder et lydsignal. Timeren påvirker ikke ovnens funktion.

Hvad gør jeg, hvis ovnen ikke varmer?

Kontrollér, at sikringen ikke er sprunget, og at timeren er indstillet. Hvis problemet fortsætter, kontakt et autoriseret servicecenter. Forsøg ikke selv at reparere.

Hvordan sparer jeg energi med denne ovn?

Brug funktionen Fugtig varmluft, forvarm ikke unødigt, åbn døren så lidt som muligt, og brug restvarmen ved at slukke ovnen 3-10 minutter før tilberedningen er færdig. Brug metalforme for bedre varmeledning.

Er det muligt at tilberede på flere niveauer?

Ja, med funktionen Varmluft kan du tilberede på flere niveauer samtidigt, f.eks. niveau 1 og 3. Sørg for, at maden kræver samme temperatur.

Hvad gør jeg, hvis belysningen ikke virker?

Pæren er sandsynligvis sprunget. Udskift den ved at følge udskiftningsproceduren. Hvis problemet fortsætter, kontakt servicecenter.

BRUGSANVISNING ZOB21601XU ZANUSSI

Ret til ændringer uden varsel forbeholdes.

INDHOLDSFORTEGNELSE

1. OM SIKKERHED. 2
2. SIKKERHEDSANVISNINGER 4
3. INSTALLATION 6 4.PRODUKTBESKRIVELSE 7
4. FØR FØRSTE ANVENDELSE 8 6.DAGLIGBRUG 8
5. URFUNKTIONER 9
6. BRUG AF TILBEHORET 9
7. EKSTRAFUNKTIONER 10 10.RAD OG TIPS. 10
8. VEDLIGEHOLDELSE OG RENGØRING 16
9. FEJLFINDING 19
10. ENERGIEFFEKTIV 20

1. OM SIKKERHED

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

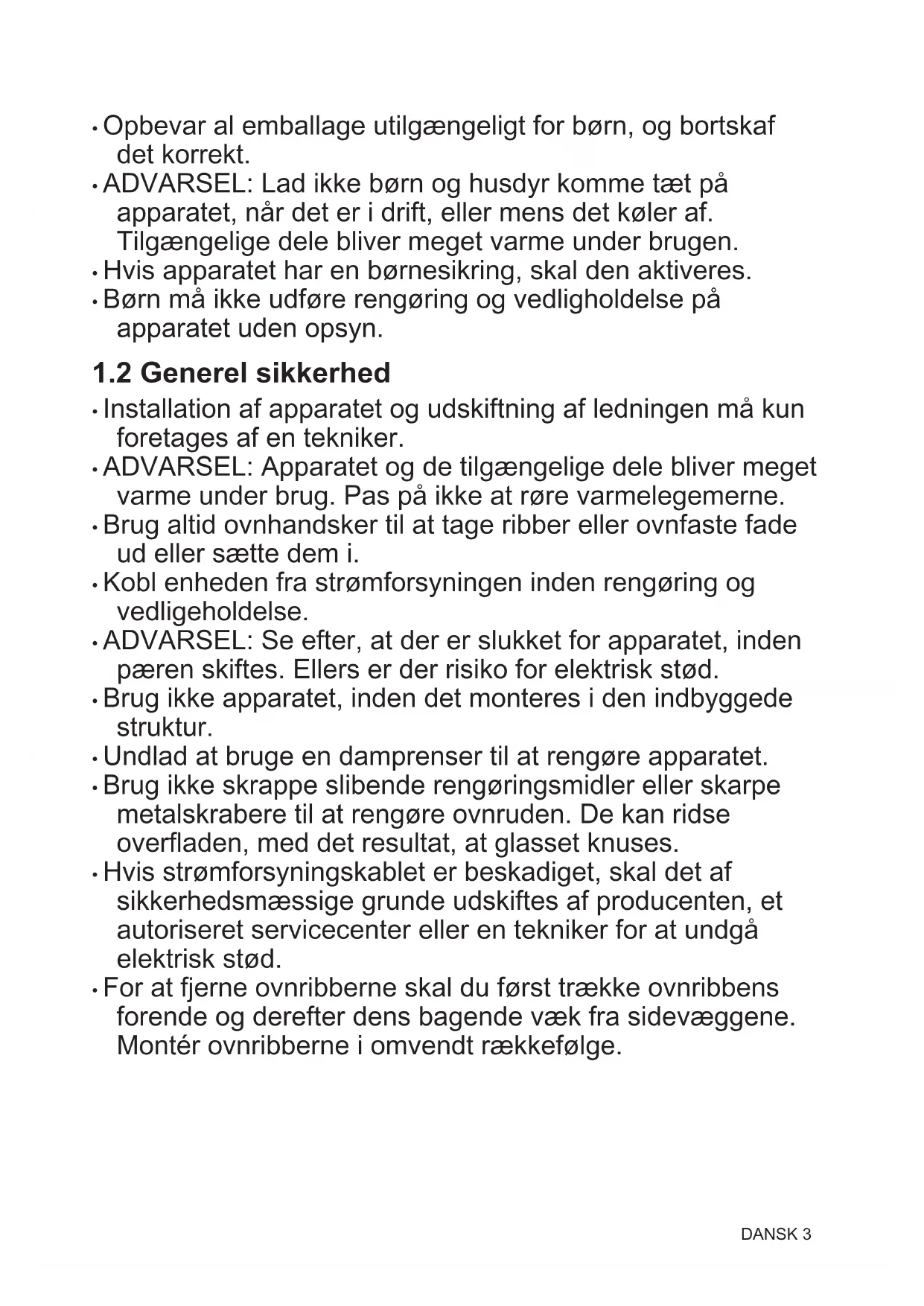

1.1 Sikkerhed for børn og svage personer

• Apparatet kan bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de medfølgende farer. Børn under 8 år og personer med omfattende og komplekst handicap skal holdes på afstand af apparatet, medmindre de overvåges konstant.
• Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt.
• ADVARSEL: Lad ikke børn og husdyr komme tæt på apparatet, når det er i drift, eller mens det køler af. Tilgængelige dele bliver meget varme under brugen. Hvis apparatet har en børnesikring, skal den aktiveres.
• Børn må ikke udføre rengøring og vedligeholdelse på apparatet uden opsyn.

1.2 Generel sikkerhed

• Installation af apparatet og udskiftning af ledningen må kun foretages af en tekniker.
• ADVARSEL: Apparatet og de tilgængelige dele bliver meget varme under brug. Pas på ikke at røre varmelegemerne.
• Brug altid ovnhandsker til at tage ribber eller ovnfaste fade ud eller sætte dem i.
• Kobl enheden fra strømforsyningen inden rengøring og vedligeholdelse.
• ADVARSEL: Se efter, at der er slukket for apparatet, inden pæren skiftes. Ellers er der risiko for elektrisk stød.
• Brug ikke apparatet i en indbygget struktur.
• Undlad at bruge en damprenser til at rengøre apparatet.
• Brug ikke skrappe slibende rengøringsmidler eller skarpe metalskrabere til at rengøre ovnruden. De kan ridse overfladen, med det resultat, at glasset knuses.
• Hvis strømforsyningskablet er beskadiget, skal det af sikkerhedsmæssige grunde udskiftes af producenten, et autoriseret servicecenter eller en tekniker for at undgå elektrisk stød.

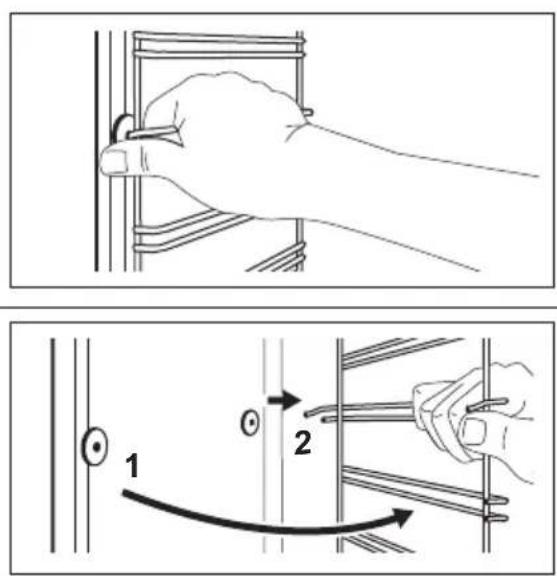

• For at fjerne ovnribberne skal du først trække ovnribbens forende og derefter dens bagende væk fra sidevæggene. Montér ovnribberne i omvendt rækkefølge.

2. SIKKERHEDSANVISNINGER

2.1 Installation

ADVARSEL!

Apparatet må kun installeres af en sagkyndig.

Fjern al emballagen. - Undlad at installere eller bruge et beskadiget apparat. Følg installationsvejledningen, der følger med apparatet. Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj. - Træk aldrig i apparatet i håndtaget. - Installer apparatet et sikkert og velegnet sted, der opfylder installationskrav. - Mindsteafstanden til andre apparater og enheder skal overholdes. Før montering af apparatet kontrolleres, om ovnlugen åbner uden modstand. - Apparatet er udstyret med et elektrisk afkølingssystem. Det skal betjenes med den elektriske strømforsyning.

Kabinetts minimumshøjde: 580 (600) mm (kabinettets minimumshøjde under bordpladen)

Højden bagest på appara-tet	570 mm
Bredden foran på appara-tet	594 mm
Bredden bagest på appara-tet	558 mm
Apparatets dybde 561 mm
Apparatets indbygnings-dybde	540 mm
Dybde med øben ør 1007 mm
Ventilationsåbning mini-mumsstørrelse. Åbning placeret på bundens bage-ste side	560x20 mm

Risiko for brand og elektrisk stød.

• Alle elektriske tilslutninger skal udføres af en kvalificeret elektriker. Apparatet skal tilsluttes strøm med jord, jvf. Stærkstrømsreglementet.
• Sørg for, at parametrene på typeskiltet er kompatible med nettilslutningens elektriske mærkeværdier.
• Brug altid en korrekt monteret lovlig stikkontakt.
• Brug ikke multistikadaptere og forlængerledninger.
• Pas på, du ikke beskadiger netstikket og netledningen. Hvis der bliver behov for at udskifte netledningen, skal det udføres af vores autoriserede servicecenter.
• Ledninger må ikke komme i berøring med eller nær ved apparatets låge, især når den er tændt, eller lågen er varm.
• Beskyttelsen mod elektrisk stød fra strømførende og isolerede dele skal fastgøres, så den ikke kan fjernes uden værktøj.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.
• Hvis stikkontakten er løs, må du ikke sætte netstikket i.
• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.
• Brug kun korrekte isoleringsenheder: gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer.
• Apparatets installation skal udføres med et isolationsudstyr, så forbindelsen til lysnettet kan afbrydes på alle poler. Isolationsudstyret skal have en brydeafstand på mindst 3 mm.
• Dette apparat er forsynet med et stik og et forbindelseskabel.

Tilgængelige tilslutningskabler til installation eller udskiftning for Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Risiko for personskade, forbrændinger og elektrisk stød eller eksplosion.

• Dette apparat er kun til husholdningsbrug.
• Apparatets specifikationer må ikke ændres.
• Sørg for, at ventilationsåbningerne ikke er tilstoppede. Lad ikke apparatet være uden opsyn, når der er tændt for det.
• Sluk altid apparatet efter brug. Vær forsigtig, når du åbner apparatets låge, hvis apparatet er i brug. Der kan trænge meget varm luft ud.
• Betjen ikke apparatet med våde hænder, eller når det har kontakt med vand.
• Belast ikke lågen, når den er åben.
• Brug ikke apparatet som arbejds- eller som frasætningsplads.
• Åbn apparatets låge forsigtigt. Brug af ingredienser med alkohol kan medføre, at der dannes en blanding af alkohol og luft.

Lad ikke gnister eller åben ild komme i nærheden af apparatet, når du åbner lågen. - Undlad at bruge brændbare produkter eller ting, der er fugtet med brændbare produkter, i apparatet eller i nærheden af dette.

ADVARSEL!

Risiko for beskadigelse af apparatet.

• Sådan undgås skader eller misfarvning af emaljen:
• Stil ikke ovnfaste fad eller andre genstande direkte på apparatets bund.
• Læg ikke aluminiumfolie direkte på bunden af ovnrummet.
• Hæld aldrig vand direkte ind i det varme apparat. - Lad ikke fugtige fade og retter stå i apparatet efter tilberedningen. Vær forsigtig, når du fjerner eller monterer tilbehøret.

Farveændring af emaljen eller rustfrit stål forringer ikke apparatets ydeevne. - Brug en dyb bradepande til fugtige kager. Frugtsaft kan lave pletter, som ikke kan fjernes. - Dette apparat må kun anvendes til tilberedning af fødevarer. Det må ikke anvendes til andre formål, f.eks. rumopvarmning. - Hold altid ovnlågen lukket under tilberedningen. Hvis apparatet installeres bag et møbelpanel (f.eks. en dør), skal du sørge for, at døren aldrig lukkes, mens apparatet er tændt. Der kan opbygges varme og fugt bag et lukket møbelpanel, hvilket kan forårsage efterfølgende skade på apparatet, huset eller gulvet. Luk ikke møbelpanelet, før apparatet er kølet helt af efter brug.

• Sluk for apparatet, og tag stikket ud af kontakten inden vedligeholdelse.
• Kontroller, at apparatet er kølet af. Der er risiko for, at ovnglasset går i stykker.
• Udskift øjeblikkeligt ovnglassets paneler, hvis de er beskadigede. Kontakt det autoriserede servicecenter.
• Rengør jævnligt apparatet for at forhindre forringelse af overfladematerialet.
• Rengør apparatet med en fugtig, blød klud. Brug kun neutrale rengøringsmidler. Brug ikke slibende midler, skuresvampe, opløsningsmidler eller metalgenstande. Hvis du bruger en ovnspray, skal du følge instruktionerne på dens emballage.

2.5 Indvendig belysning

ADVARSEL!

Risiko for elektrisk stød.

• Vedrørende lampe(rne) i dette produkt og reservedelslamper, der sælges separat: Disse lamper er beregnet til at modstå ekstreme fysiske forhold i husholdningsapparater, såsom temperatur, vibration, fugt, eller er beregnet til at signalere information om

apparatets driftsstatus. De er ikke beregnet til at blive brugt i andre apparater, og de er ikke velegnede til belysning af rum. - Brug kun lamper med de samme specifikationer.

2.6 Service

• Kontakt det autoriserede servicecenter for at få repareret apparatet.
• Brug kun originale reservedele.

2.7 Bortskaffelse

ADVARSEL!

• Tag stikket ud af kontakten.
• Klip netledningen af tæt ved apparatet og bortskaf den. Fjern låsen for at forhindre, at børn eller kæledyr bliver fanget i apparatet.

3. INSTALLATION

ADVARSEL!

Se kapitlerne om sikkerhed.

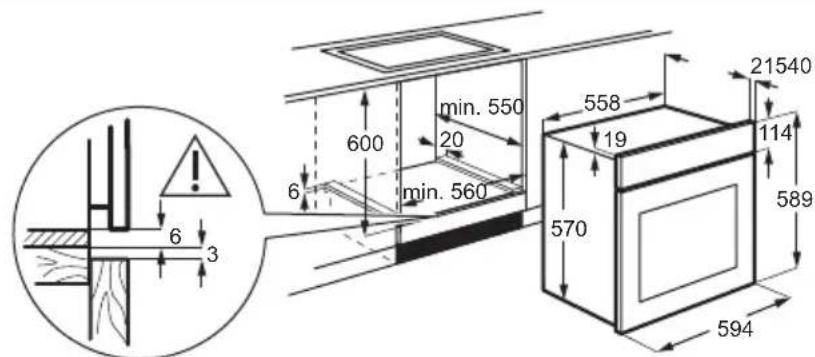

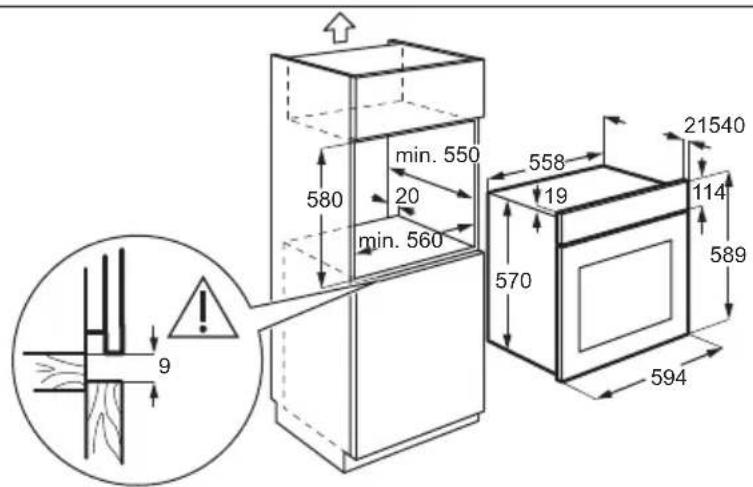

3.1 Indbygning

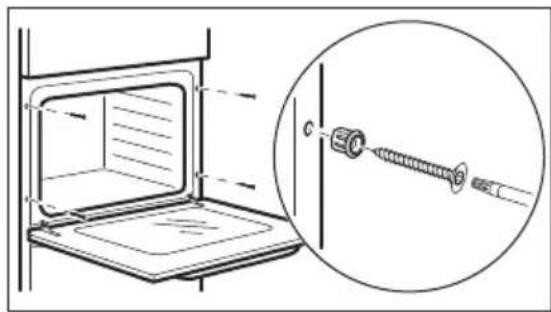

3.2 Fastgørelse af ovnen til skab

4. PRODUKTBESKRIVELSE

4.1 Generelt overblik

4.2 Tilbehør

• Tradrist

Til kogegrej, kageforme, stege.

1 Kontrolpanel 2 Strømindikator/symbol 3 Funktionsvælger for ovnfunktioner 4 Timer-knap 5 Funktionsvælger (til temperatur) 6 Temperaturindikator/-symbol 7 Luftspalter til køleblæser 8 Varmelegeme 9 Lampe 10 Ventilator 11 Hyldeholder, flytbar 12 Hyldepositioner

• Bageplade

Se kapitlerne om sikkerhed.

5.1 Før brug første gang

Ovnen kan udsende lugt og røg under forvarmning. Kontroller, at rummet er udluftet.

Trin 1

Trin 2

Rengør ovnen Forvarm den tomme ovn

1. Fjern al tilbehøret fra ovnen og tag de udtagelige ovnribber ud af ovnen.
2. Rengør ovnen og tilbehøret med en blød klud, varmt vand og et mildt rengøringsmiddel.
3. Indstil den maksimale temperatur for funktionen:

Tid: 1 t.

Sluk for ovnen, og vent, til den er kold. Placér tilbehøret og de aftagelige ribber i ovnen.

6. DAGLIG BRUG

ADVARSEL!

Se kapitlerne om sikkerhed.

6.1 Indstilling: Ovnfunktion

Trin 1 Drej ovnens funktionsvælger for at vælge en ovnfunktion.

Trin 2 Drej funktionsvælgeren for at vælge temperaturen.

Trin 3 Når tilberedningen ender, skal du dreje knapperne til slukket position for at slukke for ovnen.

6.2 Ovnfunktioner

Ovnfunktion

Slukposition

Anvendelse

Ovnen er slukket.

Ovnfunktion

Anvendelse

Varmluft

Til samtidig stegning eller stegning/bagning af mad, der skal have samme tilberedningstemperatur, på flere riller end én, uden at de forskellige retter får afsmag af hinanden.

Over-/undervarme

Til at bage og stege mad på én hyldeposition.

Undervarme

Til bagning af kager med sprød bund og til henkogning.

Turbo grill

Til at stege store stykker kød eller fjerkræ med ben på én hyldeposition. Til at lave gratiner og til at brune.

Stor grill

Til grillstegning af tynde stykker mad og til ristning af brød.

Fugtig varmluft

Denne funktion er beregnet til at spare energi under madlavning. Når du bruger denne funktion, kan temperaturen i ovnrummet variere fra den indstillede temperatur. Varmeeffekten kan blive reduceret. Få flere oplysninger i kapitlet "Daglig brug", Bemærkninger til: Fugtig varmluft.

6.3 Bemærkninger til: Fugtig varmluft

Denne funktion blev brugt til at overholde kravene til energieffektivitetsklasse og miljøvenligt design i overensstemmelse med EU 65/2014 og EU 66/2014. Test i overensstemmelse med EN 60350-1.

Ovnlågen bør være lukket under tilberedning, så funktionen ikke afbrydes, og ovnen virker med den højest mulige energieffektivitet.

Se tilberedningsanvisninger i kapitlet "Råd", Fugtig varmluft. Få generelle anbefalinger til at spare energi i kapitlet "Energieffektivitet", Energibesparelse.

7. URFUNKTIONER

7.1 Indstilling: Minutur

Bruges til at indstille nedtællingen.

Trin 1 Trin 2

Drej timer-knappen så langt, den kan. Drej timerknappen for at indstille nedtællingen.

Når den indstillede tid er gået, udsendes signalet. Denne funktion har ikke indflydelse på ovnen.

8. BRUG AF TILBEHØRET

ADVARSEL!

Se kapitlerne om sikkerhed.

8.1 Isætning af tilbehør

En lille fordybning i toppen øger sikkerheden.

Fordybningerne er også antivippe

anordninger. Den høje kant omkring hylden forhindrer kogegrej i at glide af hylden.

Tradrist:

Skub risten mellem ovnribbens skinner, og sørg for, at føderne peger nedad.

Bageplade:

Skub pladen ind mellem skinnerne ud for den valgte rille.

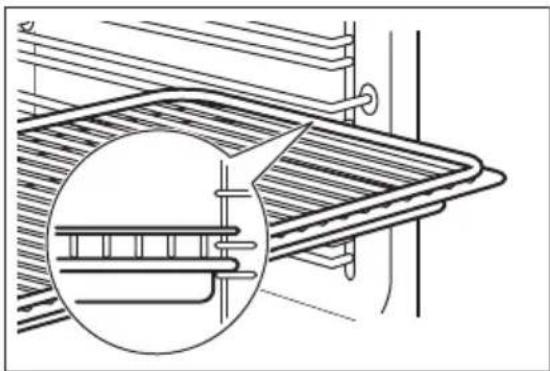

Tradrist, Bageplade:

Skub pladen ind mellem ovnribbernes skinner og grillisten på skinnerne ovenover.

9. EKSTRAFUNKTIONER

9.1 Køleventilator

Når ovnen er i brug, tændes blæseren automatisk for at holde ovnen kølig på de udvendige sider. Hvis du slukker for ovnen, stopper køleblæseren.

9.2 Sikkerhedstermostat

Forkert betjening af ovnen eller defekte komponenter kan medføre farlig overopvarmning. For at hindre dette er ovnen forsynet med en sikkerhedstermostat, som afbryder strømforsyningen. Når temperaturen er faldet, tændes ovnen automatisk igen.

10. RÅD OG TIPS

Se kapitlerne om sikkerhed.

Tæl ribberne fra bunden af ovnen.

Din ovn kan have andre bage-/stegeegenskaber end den ovn, du havde før. Nedenstående tabeller viser standardindstillingerne for temperatur, tilberedningstid og ristposition.

Hvis du ikke kan finde indstillinger til en speciel opskrift, kan du se efter en lignende.

Ovnen har et specielt system, der cirkulerer luften og konstant genbruger dampen. Med dette system er det muligt at bruge damp ved tilberedningen, så maden bliver mør indvendig og sprød på overfladen. Det reducerer tilberedningstiden og energiforbruget.

Bagning af kager

Ovnlagen må først åbnes, når 3/4 af bagetiden er gået.

Hvis du bruger to bageplader på samme tid, bør der være en tom rille mellem dem.

Tilberedning af kød og fisk

Lad kødet hvile i ca. 15 minutter inden udskæring, så saften ikke siver ud.

Tilføj lidt vand i bradepanden for at forhindre for meget røg i ovnen under stegning. Tilføj vand, hver gang det tørrer ud, for at forhindre røgkondensation.

Tilberedningstider

Tilberedningstiderne afhænger af madvarens type, konsistens og volumen.

Hold øje med ydelsen i starten, når du laver mad. Find de bedste indstillinger (varmetrin, tilberedningstid, etc.) til dit kogegrej, dine opskrifter og mængderne, når du bruger dette apparat.

Rugbrød, forvarmning 190 1 190 1 30 - 45 Brødform er ikke nødvendig

Boller, 6 - 8 boller	190 2 180 2 (1 og 3)	25 - 40 Bageplade
Pizza	190 1 190 1 20 - 30 Dyb bradepande
Scones	200 3 190 2 10 - 20 Bageplade

Brug kageformen.

Tærter

Over-/undervarme

Varmluft

(min.)

(°C)

Pastataerte	180	2	180	2	40 - 50
Grøntsagstaerte	200	2	200	2	45 - 60
Quicher	190	1	190	1	40 - 50
Lasagne	200	2	200	2	25 - 40
Cannelloni	200	2	200	2	25 - 40
Yorkshire pudding, 6 forme, for- verm den tomme oven	220	2	210	2 20 - 30

Brug grillristen.

Over-/undervarme Varmluft
KØD	(℃) (℃)		(min.)
Oksekød 200 2 190 2 50 - 70
Svin 180 2 180 2 90 - 120
Kalvekød 190 2 175 2 90 - 120
Roastbeef, rød 210 2 200 2 44 - 50
Roastbeef, medium 210 2 200 2 51 - 55
Roastbeef, gennemstegt 210 2 200 2 55 - 60

KØD	Over-/undervarme Varmluft
	(℃) (℃)				(min.)
Svinebov, med svær 180 2	170		2 120 - 150
Svineskank, 2 stk.	180	2	160	2	100 - 120
Lammekølle	190 2	190	2 110 - 130
Hel kylling	200 2	200	2 70 - 85
Kalkun, hel	180 1	160	1 210 - 240
And, hel	175 2	160	2 120 - 150
Gås, hel	175 1	160	1 150 - 200
Kanin, skåret i dele 190 2	175		2 60 - 80
Hare, skåret i dele	190	2	175	2	150 - 200
Hel fasan	190 2	175	2 90 - 120
FISK	Over-/undervarme		Varmluft		(min.)
	(℃)		(℃)
Ørred / Havrude, 3 - 4 fsk	190	2	175	2 (1 og 3)	40 - 55
Tun / Laks, 4 - 6 fileter	190	2	175	2 (1 og 3)	35 - 60

10.3 Grill

Forvarm den tome ovn.

Brug ovnens tredje ristposition.

Indstil temperature til 250 °C

GRILL

(kg)

(min.)

1. side

(min.)

1. side

Steak af oksefilet, 4 stk. 0.8 12 - 15 12 - 14

Oksekød, 4 stk. 0,6 10-12 6-8

Pølser, 8-12-15 10-12

Svinekotelet, 4 stk. 0,6 12-16 12-14

Fjerkræ, halveret, 2130-3525-30

Kebab, 4-10-15 10-12

Kyllingebryst, 4 stk. 0,4 12-15 12-14

Burgere, 6 0,6 20-30 -

Fiskefilet, 4 stk. 0,4 12-14 10-12

10.5 Fugtig varmluft - anbefalet tilbehør

Mørk, ikke-reflekterende

28 cm diameter

Mørk, ikke-reflekterende

26 cm diameter

Keramisk

8 cm diameter, 5

cm højde

Mørk, ikke-reflekterende

28 cm diameter

10.6 Fugtig varmluft

For at få de bedste resultater skal du følge forslagene angivet på nedenstående tabel.

(°) (min.)

Søde boller, 12 stk. bageplade eller bradepande 180 2 35-40

Småt gærdbrød, 9 stk. bageplade eller bradepande 180 2 35 - 40

Pizza, stor, 0,35 kg grillrist 220 2 35 - 40

Roulade bageplade eller bradepande 170 2 30 - 40

Brownie bageplade eller bradepande 180 2 30 - 40

Soufflé, 6 stk. keramiske ramekiner på grillrist 200 3 30-40

Sukkerbund til tærte flanform på grillrist 170 2 20 - 30

Victoriakager bageform på rist 170 2 35 - 45

Pocheret fisk, 0,3 kg bageplade eller bradepande 180 3 35 - 45

Hel fisk, 0,2 kg bageplade eller bradepande 180 3 35-45

Fiskeilet, 0,3 kg pizzaform på rist 180 3 35-45

Pocheret kød, 0,25 kg bageplade eller bradepande 200 3 40-50

Shashlik, 0,5 kg bageplade eller bradepande 200 3 25-35

Cookies, 16 stk. bageplade eller bradepande 180 2 20-30

Makroner, 20 stk. bageplade eller bradepande 180 2 40-45

Muffins, 12 stk. bageplade eller bradepande 170 2 30-40

Madterte, 16 stk. bageplade eller bradepande 170 2 35-45

Småkager af mørdej, 20 stk. bageplade eller bradepande 150 2 40-50

Småtærter, 8 stk. bageplade eller bradepande 170 2 20-30

Grøntsager, pocherede, 0,4 kg bageplade eller bradepande 180 3 35-40

(°C) (min.)

Vegetarisk omelet pizzaform på rist 200 3 30-45

Grøntsager fra Middelhavslandene, 0,7 kg bageplade eller bradepande 180 4 35-40

Test i henhold til IEC 60350-1.

X			(℃) (min.)	i
Små kager i form, 20 stk./ plade	Over-/under-varme	Bageplade 3 170 20 - 30 -
Æbletære, 2 forme Ø20 cm	Over-/under-varme	Trådrist 1 170 80 - 120 -
Formkage, kageform Ø26 cm	Over-/under-varme	Trådrist 2 170 35 - 45 -
Smørkager Over-/under-varme		Bageplade 3 150 20 - 35 Forvarm ovnen i 10		minutter.
Toastbrød, 4 - 6 stykker	Grill Trådrist 3 maks. 2 - 4 minutter før-ste side; 2 - 3 minutter,anden side			Forvarm ovnen i 3 mi-nutter.
Bøfburger, 6stk, 0,6 kg	Grill Grillrist og bradepande	3 maks. 20 - 30 Stil grillristen på den		tredje rille, og brade-panden på den,anden rille i ovnen.Vend madvaren,när halvde-len af tilberedningsti-den er gæt.Forvarm ovnen i 3 mi-nutter.

11. VEDLIGEHOLDELSE OG RENGØRING

ADVARSEL!

Se kapitlerne om sikkerhed.

11.1 Bemærkninger om rengøring

Rengøringsmid-ler	Rengør ovnens front med en blød klud opvredet i varmt vand tilsat et rengøringsmiddel. Rengør og kontrollær ørpakningen omkring ovnrummets ramme.
	Brug en rengøringsoploşning for at rengørre metaloverflader.
	Rengør pletter med et mildt rengøringsmiddel.
Hverdagsbrug	Rengør altid ovnrummet after brug. Ophobning af fedt eller andre rester kan medføre en brand.
	Dampen kan sætte sig som fugt i ovnen eller på ovnruderne. Lad ovnen næreændt 10 minutter inden tilberedning for at mindske kondenseringen. Opbevar ikke madvarer i ovnen i mere end 20 minutter. Tør ovnrummet med en blød klud after haverbrug.
Tilbehør	Rengør alt tilbehør after haver brug og lad det tørre. Brug en blød klud opvredet i varmt vand tilsat et mildly rengøringsmiddel. Tilbehørretmökke vaskes i opvaskemaskinen.
	Rengør ikke slip let-tilbehørret med slibende rengøringsmiddel eller skarpe genstande.

Trin 1 Sluk for ovenen, og vent, til den er kold.

Trin 2 Træk forenden af ribben væk fra side-væggen.

Trin 3 Træk den bagesteende af ovenribben væk fra sidevæggen, og fjern den.

Trin 4 Montér ovenribberne i omvendt række-følge.

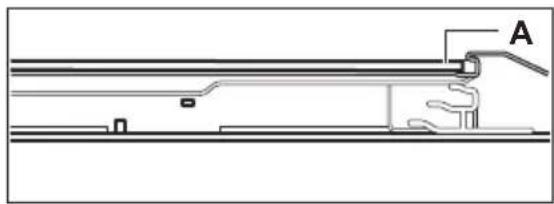

Ovnlågen har to ovnglas. Du kan fjerne ovnlågen og det indvendige ovnglas for at rengøre dem. Læs hele instruktionen "Aftagning og montering af låge", inden du tager ovnglasset ud.

FORSIGTIG!

Brug ikke ovnen uden glasset.

Trin 2: Løft armene helt på begge hængsler, og drej dem.

Trin 3: Sæt ovnlågen halvvejs i første åbningsposition. Løft og træk den så fremad, og tag den ud af lejet.

Trin 4: Læg lågen på et fast underlag, med et blødt stykke stof under, og frigør låsesystemet for at fjerne det indvendige ovnglas.

Trin 5: Drej holderne 90° og tag dem ud af deres leje.

Trin 6: Løft først ovnglasset forsigtigt ud, og fjern det derefter.

Trin 7: Rengør glassene med vand og sæbe. Tør ovnglassene omhyggeligt. Ovnglasset må ikke komme i opvaskemaskinen.

Trin 8: Monér ovnglasset og ovnlågen efter rengøring.

Når den er korrekt installeret, klikker lågelisten. Sørg for at sætte det inderste ovnglas korrekt i lejerne.

11.4 Udskiftning: Lampe

ADVARSEL! Risiko for elektrisk stød. Pæren kan være varm.

Før du udskifter+pæren:
Trin 1 Trin 2 Trin 3
Sluk for ovennen. Vent, til ovennen er kold.	Tag stikket ud af kontakten. Læg en klud i bunden af ovenrum-met.

Baglampe

Trin 1: Drej glasset, og tag det af.

Trin 2: Gør glasset rent.

Trin 3: Udskift pæren med en passende 300°C varmebestandig pære.

Trin 4: Monter dækglasset.

12. FEJLFINDING

ADVARSEL! Se kapitlerne om sikkerhed.

12.1 Hvis noget går galt

I eventuelle tilfælde, der ikke er inkluderet i denne tabel, bedes du kontakte et autoriseret servicecenter.

Ovnen bliver ikke varm. Sikringen er sprunget.

Dørpakningen er beskadiget.

Brug ovnen ikke. Kontakt et autoriseret servicecenter.

Kontakt forhandleren eller et autoriseret servicecenter, hvis du ikke selv kan løse problemet.

De nødvendige oplysninger til servicecenteret er angivet på typeskiltet. Typeskiltet er placeret på ovnrummets frontramme. Typeskiltet må ikke fjernes fra ovnrummet.

Det anbefales, at du noterer oplysningerne her:

Model (MOD.)

Produktnummer (PNC)

Serienummer (S.N.)

13. ENERGIEFFEKTIV

13.1 Produktinformation og Produktinformationsark*

Leverandørens navn Zanussi

Identifikation af model ZOB21601XU 944068043

Energieeffektivitsindeks 94.9

Energieeffektivitsklasse A

Energiforbrug med en standardmængde, almindelig tilstand 0.83 kWh/cyklus

Energiforbrug med en standardmængde, blæsertvungen tilstand 0.75 kWh/cyklus

Antal ovenrum 1

Varmekilde Elektricitet

Volumen 57 I

Type oven Indbygningsovn

Vægt 26.4 kg

* For EU ifolge EU-forordninger 65/2014 og 66/2014. For Hvidersland ifolge STB 2478-2017, bilag G; STB 2477-2017, bilag A og B. For Ukraine ifolge 568/32020.

Energieeffektivitsklasse gælder ikke for Rusland.

EN 60350-1 - Elkogeapparater til husholdning - Del 1: Komfurer, ovne, dampovne og grillapparater - Metoder til måling af ydeevne.

13.2 Energibesparelse

Ovnen indeholder funktioner, som hjælper dig med at spare energi ved daglig madlavning.

Sørg for, at ovnlågen er lukket, når ovnen bruges. Åbn ikke ovnlågen for ofte under tilberedningen. Hold lågepakningen ren og sørg for, at den sidder godt fast.

Brug metalkogegrej til at øge energibesparelsen.

Forvarm om muligt ikke ovnen inden tilberedning.

Hold pauserne mellem bagning så korte som muligt, når du tilbereder nogle få retter på en gang.

Når tilberedningsvarigheden er længere end 30 min., skal du reducere ovntemperaturen til minimum 3 - 10 min. inden afslutningen af tilberedningen. Restvarmen i ovnen bliver ved med at tilberede maden.

Brug restvarmen til at opvarme andre retter.

Holde mad varm

Vælg den lavest mulige temperaturindstilling for at bruge restvarme og holde et måltid varmt.

Fugtig varmluft

Funktion beregnet til at spare energi under madlavning.

14. MILJØHENSYN

Genbrug materialer med symbolet. Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kassér ikke apparater, der er

mærket med symbolet sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

GÅ TIL VORES WEBSITE FOR:

Risiko for skade, brand eller skade på produktet.

Sluk for apparatet, og vent til det er koldt. Sæt tilbehøret og de aftagelige hyldestøtter i ovnen.

6. DAGLIG BRUG

ADVARSEL!

Sådan griller du tynde madstykker og rister brød.

Bagning med fugt

Rundstykker, 6-8 rundstykker

25-40 Stekebrett

Pizza

190 1 190 1 20-30 Grill-/stekepanne

Scones

200 3 190 2 10-20 Stekebrett

Bruk kakeformen.

PAIER

Over-/Undervarme

(°C)

Varmluft

(°C)

(min)

Pastapai

180

200

190

200

200

220

Svinekrok med svor 180 2 170 2 120-150

Svinefot, 2 deler 180 2 160 2 100-120

Lammelår 190 2 190 2 110-130

Hel kylling	200 2 200 2 70-85
Hel kalkun	180 1 160 1 210-240
Hel and	175 2 160 2 120-150
Hel gås	175 1 160 1 150-200
Kanin, skåret i skiver	190 2 175 2 60-80
Kanin, skåret i skiver	190 2 175 2 150-200

Helfasan 190 2 175 2 90-120

FISK

Over-/Undervarme

Varmluft

(min)

(°C)

Bruk mørke og ikke-refleksive bokser og beholdere. De har bedre varmeabsorbering enn den lette fargen og de refleksive rettene.

Pizzapanne

Kakeform

Ramekins

Mørk, ikke-reflekterende 28 cm diameter

Mørk, ikke-reflekterende 26 cm diameter

Keramikk 8 cm diameter, 5 cm høyde

Mørk, ikke-reflekterende 28 cm diameter

Søterundstykker, 12 stk

Stekebrett eller langpanne 180 2 35 - 40

Smågjærbakst, 9 stk, stekebrett eller langpanne 180 2 35 - 40

Frossen pizza, 0,35 kg, stekerist 220 2 35 - 40

Rullekake, stekebrett eller langpanne 170 2 30 - 40

Brownies, stekebrett eller langpanne 180 2 30 - 40

Soufflé, 6 stk, keramisk ildfast form på rist 200 3 30 - 40

Sukkerbrød, paibase, sukkerbrødbunn-form på rist 170 2 20 - 30

Victoriasandwich-bageform på rist 170 2 35 - 45

Posjeret fisk, 0,3 kg på bageplade eller bradepande 180 3 35 - 45

Hel fisk, 0,2 kg på bageplade eller bradepande 180 3 35 - 45

Trin 1 Sluk ovnen, og vent til den er kold.

Sluk ovnen. Vent til ovnen er afkølet.

Trin 3 Udskift pæren med en egnet varmebestandig lyspære, der kan tåle 300°C

Trin 4 Montér glasdækslet.

12. FEJLFINDING

ADVARSEL!

Ovnen bliver ikke varm. Sikringen er sprunget.

Dørpakningen er beskadiget. Brug ikke ovnen. Kontakt et autoriseret servicecenter.

Lampen lyser ikke. Lyspæren er udbrændt.

12.2 Servicedata

Hvis du ikke selv kan løse problemet, skal du kontakte forhandleren eller et autoriseret servicecenter.

produkter. Smid ikke produkter, der er markeret med symbolet, ud sammen med husholdningsaffaldet. Produktet kan afleveres, hvor tilsvarende produkter sælges, eller på

6.3 Anvisningar om: Varmluft med fukt

Ugnen har fyra hyllnivåer.

Räkna hyllnivåerna nedifrån, från ugnens botten.

10.6 Varmluft med fukt
