GEBRUIKSAANWIJZING WX254.4 WORX

Niet alle afgebeelde of beschreiben toebehoren worden standardmeegeleverd.

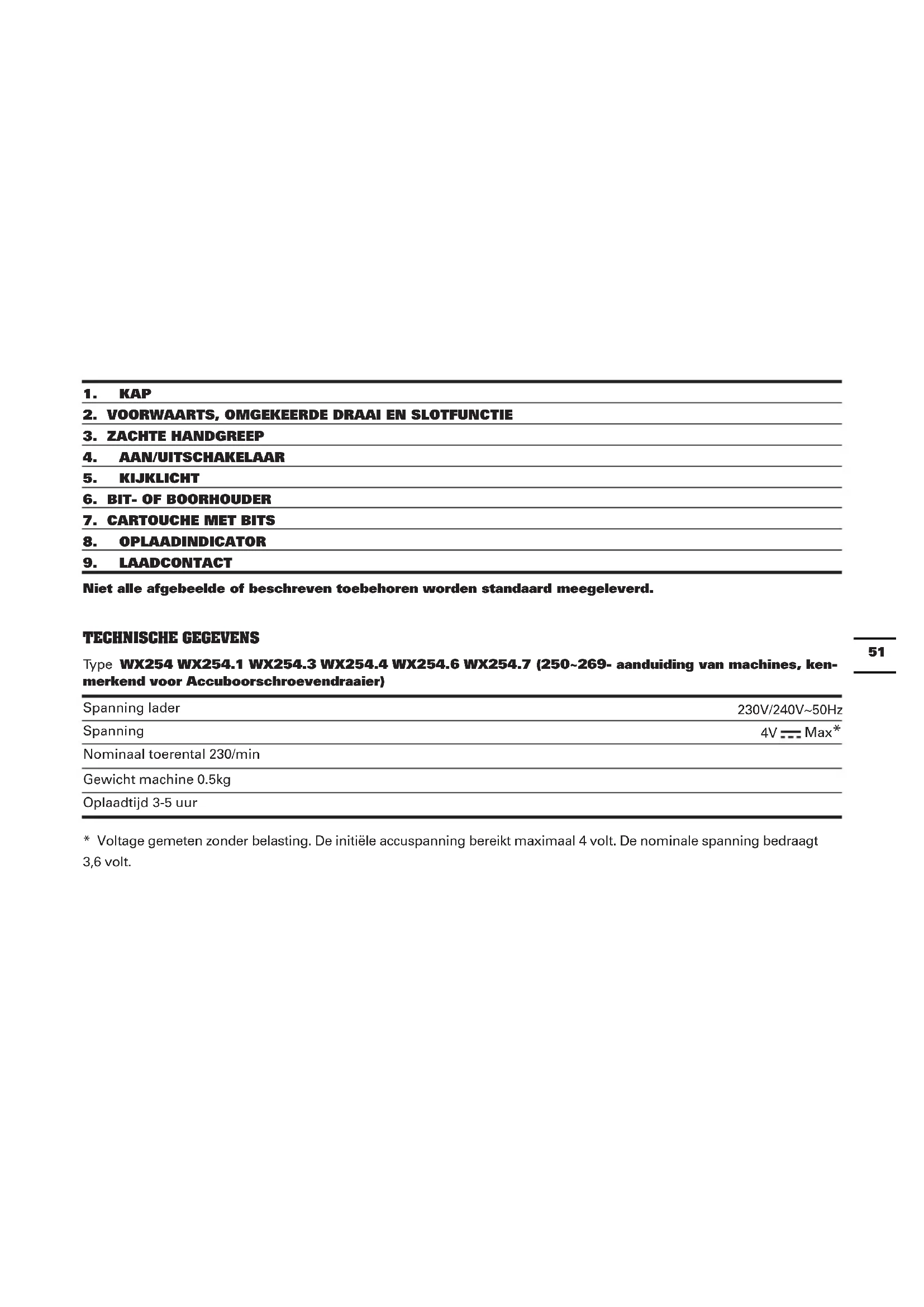

TECHNISCHE GEGEVENS

Type WX254 WX254.1 WX254.3 WX254.4 WX254.6 WX254.7 (250~269- aanduiding van machines, kenmerkend voor Accuboorschroevendraier)

Spanning lader	230V/240V~50Hz
Spanning	4V --- Max*
Nominaal toerental 230/min
Gewicht machine 0.5kg
Oplaadtijd 3-5 uu

• Voltage gemeten zonder belasting. De initiièle accuspanning bereikt maximaal 4 volt. De nominale spanning bedraagt 3,6 volt.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk L	pA: 65dB(A)
A-gewogen geluidsniveau L	wA: 76dB(A)
KpA&KwA	3.0dB(A)
Draag gehoorbescherming indien de geluidsdruk hoger is dan	80dB(A)

TRILLINGSGEGEVENS

Totale trillingswaarden (triax vector-som) volgens EN 60745:
Gewogen trillingswaarde	Trillingsemissiewaarde \( a_h = 0.7m/s^2 \)
	Onzekerheid K = 1.5m/s2

De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijk den kan ook dieren als een voorlopige beordeling van de blootstelling.

WAARSCHUWING: De trillingsemissiewaarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap worden geleukt, zoals in dende voorbeelden:

Hoe het gereedschap worden gebruikt en welt materiaal worden gesneden of geboard.

Of het gereedschap in goede staat verkeerd en correct worden onderhonden.

Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zichen en in goede staat verkeren.

De stevigkeit van de grip op de handgrepen en het eventuele gebruik van antivirusatie-accessoires.

En of het gereedschap worden gebruikt waaroor het ontworpen is en in overeenstemming met deze instructies.

Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het Niet op de juiste wijze gehanteerd worden.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehonden met alle delen van de bedrijfscylclus, zoals het moment

haarop het gereedschap wordenuitgeschakeld en terwijl het gereedschap in werkig is zonder daadwerkelijk gebruikt te worden. Dit kan het bloatstellingsniveau over de totale werkperiode aanzienlijk verminderen.

Help de bloatstelling aan trillingen te minimaliseren.

Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing).

Schaf antivirusibratie-accessoires aan wanner u het gereedschap geregeld gebruikt.

Vermijd het gebruik van gereedschap bij temperaturen van 10^ of minder.

Plan de werkzaamheden zodat de taken met veel trillingen over een aantalragen verspreid worden.

TOEBEHOREN

	WX254 Wx254.1 WX254.3 WX254.4 WX254.6 WX254.7
25mm Schroefbits 5 11 6 5 5 11
25mm Boor voor schroefgat	1 1 / 1 1	1
3-5 Uur lader 1 1 1 1 1 1
Cartouche met bits 1 2 1 1 1 2
Draagtas	/	1	/	/	/	1
Houder	1	1	/	/	/	/

VEILIGHEIDSVOORSCHRIFTEN VOOR SCHROEVENDRAAIERS

1. Houd het elektrische gereedschap bij de geisoleerde handgrepen vastijdens het uitvoeren van werk opplaatsen waar het metaal in contact kan komen met verborgen kabels. Contact met een draad die onder stroom staat, zorgtervoordat de metalen delen van de machine ook onder stroom komen te staan, waardoor u een elektrische schok sunt krijgen.

VEILIGHEIDSVOORSCHRIFTEN VOOR OPLAADAPPPARATEN

veiligeidsvoorschriften en instructies. Lees

alle instructies zorgvuldig door. Indien u zich nicht aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle verilgheidsvoorschriften en alle instructies voor toekomstig gebruik.

• Dit apparaat is nicht bedoeld voor gebruik door Personen (waaronder kinderen) met verminderde fysiieke, zintuiglijke of mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze werkden onder toezicht of instructie betreffende het gebruik van het apparaat door iemand die verantwoordelijk is voor de veiligheid.
• Kinderen要去en onder toezicht worden gehonden om te verhinderen dat ze met de machine gaan spelen.

AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN VOOR UW ACCULADER

1. Lees de instructies voor u begint met laden
2. Na het laden, maak de batterijlader van de leveringsleideringen los. Dan verwijder de chassisverbinding en toen de batterijverbinding.
3. Lekkende batterijen Niet verwisselen.
4. Gebruik acculaders nicht voor andere doelen dan die waarvoor ze ontworpen zijn.
5. De lader alleen aansluiten op een wisselstroomvoeding.
6. Alleen voor gebruik binnenshuis, Niet blootstellen aan regen of water.
7. De acculader mag nicht blootgesteld worden aan water en vocht.
8. De lader nicht buiten gebruiken.
9. De contacten van de batterij of de lader Niet kortsluiten.
10. De polariteit respecteren bij het opladen.
11. Open de acculader nicht en houdt hem buiten bereik van kinderen.
12. Laad geen accu's van andere merken op.
13. org ervoor dat de connectie tussen de acculader en de accu juist is gespositioneerd en dat er geen vreme de voorwerpen de connectie verstoren.
14. Houd de aansluitingen van de acculader vrij van vreemde voorwerpen en bescherm deze gegen vuil en vocht. Bewaar de acculader in een droge en vorstvrijne ruimte.
15. Tijdens het laadproces, zorg ervoor dat de acculader zich in een goed geventileerde ruimte bevind,uit de buurt vanlicht ontvlambare materialen. Accu's kuunen heet worden tijdens het laden. Overlaad accu's Niet. Laat accu's en acculaders nicht onbewaakt tijdens het laadproces.
16. Probeer geen Niet-oplaadbare accu's te laden, deutsche

kunnen oververhit raken.

1. U krijgt een langere levensduur en betere prestaties als de batterij worden geladen met een luchttemperatuur:tussen 18^ en 24^. Laad de batterij Niet bij een luchttemperatuur onder 4,5^ of boven 40,5^. U kutn daarmee ernstige schade aan de batterijveroorzaken.
2. Laad uitsluitend accu's van hetzelfde model als geleverd door WORX en van modellen die door WORX worden aanbevolen.

VEILIGHEIDSINSTRUCTIES VOOR HET AGCUPACK

a) Batterijcellen en accupacks mogen nicht gedemonteerd, geopend of vernietigd worden.
b) Sluit accurapcks nicht kort. Bewaar accurapcks nicht willekeurig in een doos of lade waar ze elkaar+kunnenkortsluitenofdoor geleidende voorwerpenkortgeslotenkunnenworden. Houd het accurapck op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels,nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden.Kortgesloten contacten van accurapcks kunnen brandwonden of brandveroorzaken.
c) Stel accupacks nicht bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accupacks nicht bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof Niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.

f) Raadpleeg meteen een arts wanner een batterij of accupack is ingeslikt.
g) Houd batterijcellen en accupacks schoon en droog.
h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.
i) Accupacks要去en voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
j) Laat accurpacks nicht langdurig opladen als zeniet worden gebruikt.
k) Na een lange opslagperiode kan het nodig+zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.
I) Accupacks presteren het best bij normale kamertemperatuur (20^ ± 5^) .
m) Wonneer u accupacks wegwerpt, dient u accupacks van verschillende elektrchochemische systemen van elkaar afgezonderd te houden.
n) Laad alleen op met een lader met de technische gegevens van WORX. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor een type accupack geschikt is kan een brandevaar inhouden wonneer gebruikt met een ander type.
o) Gebruikt geen accupack dat nicht bedoeld is voor gebruik met deze apparatuur.
p) Houd accuraps buiten het bereik van kinderen.
q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
r) Verwijder het batterijpakket uit de apparatuur als het Niet in gebruik is.
s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.

SYMBOLEN

CHUWING: Kijk Niet

direct in de bithouder verwijl u de bits verrangt, want een bit kan onverwachtwegschemien.

Lees de gebruikershandleiding om het risico op letsels te beperken.

Uitsluitend voor binnengebruik

Draag een veiligheidsbril

Draag een stofmasker

De stekker is uitgerust met een positieve centrumpool en een negatiebuitenste pool

Niet verbranden

Niet blootstellen aan regen of water

Afgedankte elektrische producten mogen nicht bij het normale huisafvalterechtkomen.
Breng deze producten waar möglichk maar een recyclecentrum bij u in de buurt.Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

Batterijen Niet weggooien. Breng lege accu's naar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt.

BEDIENINGSINSTRUCTIES

OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap.

BEOOGD GEBRUIK

Het elektrische gereedschap is bestem voor het in- en losdraaien van schroeven en voor het boren in hout, metaal, en kunststof.

1. VOORDAT U DE MACHINE GEBRUIKT A) DE BATTERIJEN OPLADEN

De bijgeleverde batterijlader past bij de Lithium-ionbatterij die in het apparaat is geplaatst. Gebruik geen andere batterijlader.

De Lithium-ionbatterij is beschermd gegen volledig ontladen. Als de batterij leeg is, worden het toesteluitgeschakeld door een beschermmingscircuit. De hulpstukhouser draait dan Niet langer.

Als de batterij voor de eerste keer is opgeladen en na een langdurige rustperiode, maar na verschillende keren laden en ontladen za de batterij terug 100% können worden geladen.

B) OPLADEN (Zie A)

Er zijn twee manieren om de schroevendraier opt te laden.

1. Steek de stekker van de lader in een passend stopcontact, de indicator brandt groen. Plaats verwolgens de schroevendraier op de batterijlader. De indicator (rood)licht opijdens het laden.
2. Laad de schroevendraier op in het laadstation. Volg bezelfde stappen als hierboven, stop de stekker van de lader in een geschikt stopcontact, de indicator brandt nog Niet. Sluit verzolgens het station aan op

de batterijlader, de indicator (rood) brandtijdens het opladen.

Laat de batterij 3-5 uu raden. De batterij is volledig opgeladen als de indicator weer groen is. Verwijder de lader van de schroevendraier. De schroevendraier is nu klaar voor gebruik.

OPGELET:

Tijdens het opladen+kunnen de lader en de schroevendraaier warm aanvoelen. Dit is normala en wijst Niet op een probleem.

2. GEBRUKSAANWIJZING

Inspecteer de schroevendraaier voor het gebruik om er zeker van teল dat alle onderdelen correct werkken en dat er geen abnormale geluiden of vondenী. Controller op draden, elektrische gezaren of leidingen acheer wanden voordat u vijzen indraait.

GEBRUIKSAANWIJZING

1. EEN BITCARTRIDGE INSTEKEN (Zie B)

Trek de kap maar achefteren om de bitcartridge volledig in de machine te steken (7).

2. EEN BIT SELECTEREN

1. Schuif het deksel volledig open, voor bij de rode lijn op het gereedschap. De cartouche met bits komt automatisch vooruit. (De cartouche met bits kan indien gewenst handmatig maar links worden gedraaid.) (Zie C1, C2).
2. Beweeg het bovenste dekselBeen en weer tot het gewenste bituit de cartouche komt.

Moeten de bits in de bitcartridge verrangen worden, verwijder de bitcartridge dan door hem door het venster

aan de onderkant maar boven te duwen. Vervang de bits maar wens. Zorg ervoor dat ze goed in de cartridge zitten en Niet aan de achterkant van de bitcartridge uitsteken. Of trek een bituit de houder en verrang hem door de gewenste bit. Hij komt automatisch in de cartridge als de kap geopend worden. (Zie D).

OPMERKING:

1. Alleen schroevendraaierbits met een zeshoekige as van 25mm zijn compatibel met de schroevendraaier.
2. Is de kap Niet volledig geopend, dan blijft de bitcartridge vastzitten als u probeert hem uit de machine te verwijderen. Trek de kap zo ver möglichk maar achefteren.
3. De kap gaat Niet goed zich als de bitcartridge nicht goed uitgelijnd is. Zorg ervoor dat de bitcartridge op zichplaats geklikt is als u de gewenste bit uitkiest.

Kan de kap Niet goed zich, draai de boorhouser dan een beetje rechts- of linksom en probeer het opnieuw.

3. VERGRENDELING SCHAKELAAR

De schakelaar kan vergrendeld worden in de UIT-stand. Hierdoor vermindert de kans op het onopzettelijk inschakenen van de schroevendraaier. Om de schakelaar te vergrendelen,plaatst u de keuzeschakelaar van de draairichting in de middelste stand.

4. KEUZEKNOP VOOR RECHTS OF LINKS DRAAIEN (Zie E1, E2)

Voor boren en het draaien van schroeven moet u voorwaarts draaien, dit worden met 一 一 aangegeven (de hendel staat maar links). Gebruik het achefterwaarts boren 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 1 (de hendel staat�<|im_start|> rechts) om schroeven te verwijderen of een vastzittende schroevendraaier los te

make.

WAARSCHUWING: Verander nooit de draairichting verwijl de boorhouser draait, tot deleze is gestopt!

5. VOLLEDIG AUTOMATISCHE ASVERGRENDELING (AUTO-LOCK) (Zie F)

De boorhouser (6) van de schroevendraaier is vergrendeld als de hoofdschakelaar (4) Niet is ingedrukt. Zo kurz u hem desgewenst als handmatige schroevendraaier gebruiken.

OPGELET:

Druk Niet op de aan/uit-schakelaar (4) bij gebruik als een manueel gereedschap. Anders kan de schroevendraaier beschadigd raken.

6.WERKLAMPJE

Druk gewoon op de aan/uit-schakelaar om het Licht in te schakelen. Hetlicht gaat uit als u de aan/uit-schakelaar loslaat.

Led-verlichting voor verbeterde zichtaarheid in een donkere omgeving.

7. BESCHERMING TEGEN TE STERK ONTLADEN

De lithiumionaccu is door middel van „Discharging Protection System" beschermd gegen te sterk ontladen. Als de accu leeg is, worden het elektrische gereedschap door een veiligheidsschakeling uitgeschakeld: De boorhouser draait Nieteer. In dat geval moet u de batterij opniew opladen.

ONDERHOUD

Uw gereedschap vereist geen smering of onderhoud. Dit gereedschap bevat geen onderdelen die door de gebruiker dienen te worden onderhonden. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg schoon met een droge doeck. Bewaar uw elektrische gereedschap algijd op een droge plaats. Houd de ventilatieoppeningen van de motor schoon. Houd alle bedieningselementen vrij van stof. Af en toe ziet u vonken in de ventilatiegleuven. Dit is normal en zal uw gereedschap Niet beschadigen.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogen nicht bij het normale huisafvalterechtkomen. Breng deze producten waar möglichelijk maar een recyclecentrum

bij u in de buurt. Vraag de verkoper of de gemeente informatatie en advies over het recyclen van elektrische apparatuur.

CONFORMITEITVERKLARING

Wij,

Verklaren dat het product,

Beschrijving Accuboorschroevendraier

van machines, kenmerkend voor Accuschroevendraier)

Functie Schroeven en moeren vast- en losmaken

Voldoet aan de volgende richtlijnen,

2006/42/EG 2006/95/EG

2004/108/EG 2011/65/EU

Normen voldoen aan,

EN 55014-1 EN 55014-2

EN 60745-1 EN 60745-2-2

EN 60335-1 EN 60335-2-29

EN 61000-3-2 EN 61000-3-3

EN 62233

De person die bevoegd is om het technische bestand te compileren,

Firma Russell Nicholson

POSITEC Kwaliteitsmanager
