MANUALE UTENTE WX254.4 WORX

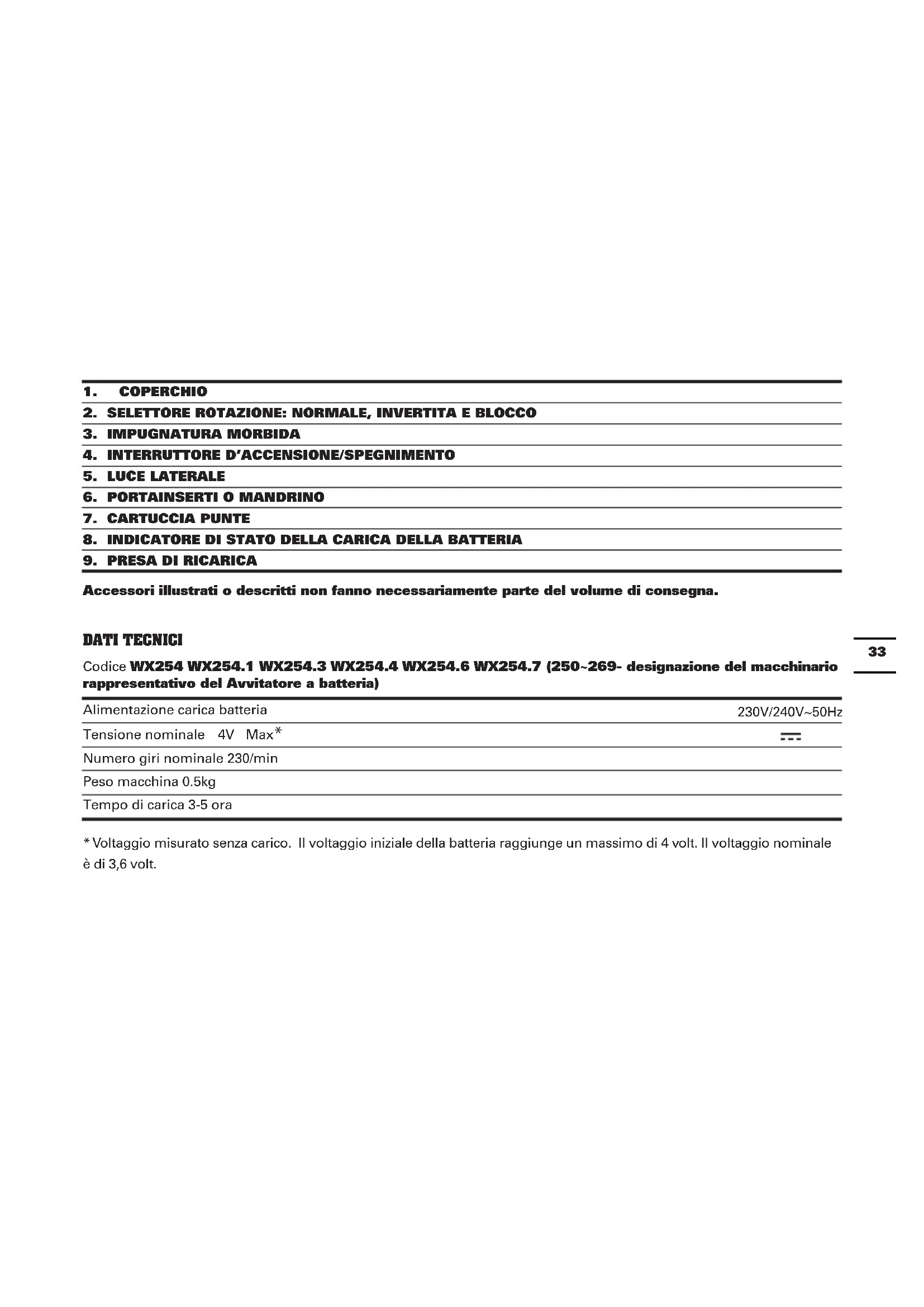

Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.

DATI TECHNICI

Codice WX254 WX254.1 WX254.3 WX254.4 WX254.6 WX254.7 (250~269- designazione del macchinario rappresentativo del Avvitatore a batteria)

Alimentazione carica batteria	230V/240V~50Hz
Tensione nominale 4V Max*	---
Numero giri nominale 230/min
Peso macchina 0.5kg
Tempo di carica 3-5 ora

• Voltaggio misurato perché carico. Il voltaggio iniziale della batteria raggiunge un massimo di 4 volt. Il voltaggio nominale è di 3,6 volt.

INFORMAZIONI SUL RUMORE

Pressione acustica ponderata A L	pA: 65dB(A)
Potenza acustica ponderata A L	wA: 76dB(A)
KpA&KwA	3.0dB(A)
Indossare protezione per le orecchie quando la pressione acustica è superiore a	80dB(A)

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibrazione sono determinati secondo lo standard EN 60745:
Vibrazione ponderata tipica	Valore emissione vibrazioni \( a_h = 0.7m/s^2 \)
	Incertezza \( K = 1.5m/s^2 \)

Si cui usare il valore totale della vibrazione dichiarata per rapportare un attrezzo all'altro eanche come verifica preliminare dell'esposizione.

AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzato dello strumento può differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempí e ad altre variabili:

Come viene usato l'apparecchio e i materiali tagliati o forati.

Le condizioni e la buona manutenzione dello strumento.

L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La stretta sull'impugnatura e l'eventuale utilizzato di accessori antivibrazione.

L'adequatezza dell'utilizzo dell'utensile rispetto a quanto previsto.

Questo strumento potrebbe causare la sindrome da vibrazioni mano-braccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo

in cui viene lasciato girare a vuoto perché realmentefare il suo lavoro. Quito potrebberidurre significativamente il livello di esposizione sul periodo di lavoro totale.

Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni.

USARE sempre scalpelli, trapani e lame affiliati.

Conservare loo strumento smpre in conformita a queste istruzioni e mantenerlo ben lubrificato (dove appropriato).

Se lo strumento delve essere usato regolarmente, investire in accessori antivibrazione.

Evitare l'utilizzo dello strumento a temperature di 10^ o inferiori.

Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

ACCESSORI

	WX254 WX254.1 WX254.3 WX254.4 WX254.6 WX254.7
25mm Inserto 5 11 6 5 5 11
Punta 25mm per foro pilota 1	1 / 1 1 1
Caricabatteria da 3-5 ora 1 1	1 1 1 1
Cartuccia punte 1 2 1 1 1 2
Custodia	/	1	/	/	/	1
Base	1	1	/	/	/	/

NORMEDI SIGUREZZA PER AVVITATORE

1. Tenere l'attrezzo tramite le apposite superfici isolanti quando si esegue un'operazione per la quale il disposativo di chiusura può essere a contatto con cavi non visibili. In quello modo, si eviterà il contatto con i fili sotto tensione, impedendo il trasferimento della stessa alle parti metalliche dell'attrezzo ed il consequencese rischio di scossa elettrica per l'operatore.

INDICAZIONI DI SICUREZZA PER CARICABATTERIA

AVVERTENZA: Leggere tutte le avventenze per la sicurezza e tutte le istruzioni. Eventu

errori nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/ o lesioni gravi.

Conservare tutte le avventenze e le istruzioni qualora fosse necessario consulterle in futuro.

• Questo apparecchio non è destinato all'uso da parte di persona (inclusi I bambini) con capacité fisiche, sensoriali o mentali ridotte, oppure con mancanza di esperienza e conoscenza, a meno che non agiscano tanto supervisione o abbiano ricevuto istruzioni sull'utilizzo dell'apparecchio da parte di una persona responsable della loro sicurezza.

• I bambini devono essere supervisionati per garantire che non giochino con l'apparecchio.

ALTRE ISTRUZIONI PER LA SICUREZZA DEL CARICABATTERIE

1. Prima di effettuare la carica delle batterie leggere le istruzioni.
2. Una volta completata la carica, scollegare il caricature alla rete elettrica. Staccare quando il collegamento al telao e poi quello alla batteria.
3. Non caricare batterie con perdita di elettroliti.
4. Non utilizzare caricatori per operazioni diversi da quelli per i quali sono stati realizzati.
5. Collegare il caricatore solo ad alimentazione CA.
6. Solo uso interno, non esporre alla pioggia o all'acqua.
7. Il caricatore deve essere protetto dall'umidità.
8. Non usare il caricatore all'esterno.
9. Non cortocircuitare i contatti della batteria o del caricatore.
10. Rispettare la polarità + / - durante la ricarica.
11. Non aprire l'apparecchiatura. Tenerla fuori alla portata dei bambini.
12. Non ricaricare le batterie di altri costruttori.
13. Verificare che il collegamento tra caricabatteria e la batteria sia posizionato in modo corretto, e che non ci siano corpi estranei.
14. Evitare che le aperture di ventilazione del caricabatterie siano ostruite da oggetti. Proteggere la macchina da polvere e umidità. Riporre il caricabatteroe in un luogo asciutto e temperato.
15. Durante la ricarica delle batterie, verificare che il caricabatterie si trovi in un'area ben ventilata e distante da materiali infiammabili. Le batterie possono scaldarsi durante la ricarica. Non lasciare incustoditi batterie e caricatori durante la ricarica.
16. Non ricaricare batterie che non siano ricaricabili,

perché potrebbero surriscaldarsi ed esplodere.

1. Una maggior durata nel tempo e prestazioni migliori possono essere ottenute se le batterie vengono caricate a una temperatura dell'aria compresa tra i 18^ e i 24^ . Non caricare le batterie a temperature inferiori a 4,5°C o superiorsi a 40,5°C. Questo dettaglio è importante in quanto può evitare danni seri alle batterie.
2. Caricare solo pacchi batterie del modello fornito o raccommando da WORX.

ISTRUZIONI PER LA SICUREZZA DEL PACCO BATTERIA

a) Non smontare, après o strappare le cellule secondarie o il pacco batteria.
b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe averarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o usioni.
c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole.
d) Non sottomorre il pacco batteria a scosse meccaniche.
e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare

l'area interessata con abbondante acqua e consultare un medico.

f) Se si inerisce una cellula o un pacco batteria, consultare immediamente un medico.
g) Tenere le cellule e il pacco batteria puliti e asciutti.
h) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.
i) Il pacco batteria deve essere caricato prima dell'uso. Utilizzato sempre il caricatore corretto e consultare le istruzioni.
j) Non lasciare un pacco batteria in carica se non in uso.
k) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni.
I) Il pacco batteria offre prestazioni ottimali se utilizzate ad una temperatura ambiente normale (20^ ± 5^) .
m) Quando si smaltiscono i pacchi batteria, tenere i pacchi batteria con diversi sistemi elettrochimici separati gli uni dagli altri.
n) Ricaricare solo con il caricatore specificato da WORX. Non utilizzato caricatori diversi da quelli forniti per l'uso specifico con l'apparecchiatura. Un caricatore adatto ad un tipo di pacco batteria potrebbe provocare rischi d'incendi quando è usato con un altre pacco batteria.
o) Non utilizzato un pacco batteria non progettato per l'uso con l'apparecchiatura.
p) Tenere il pacco batteria fuori alla portata dei bambini.

q) Conservare i documenti originali del prodotto per riferimenti futuri.
r) Rimuovere la batteria dall'apparecchiatura, se non in uso.
s) Smaltire adequatamente.

SIMBOLI

TENZA: Non guardare

direttamente all'interno della portautensili quando si cambia la punta, perché la punta potrebbe essere espulsa verso l'esterno.

Per ridurre il rischio di lesioni, l'utente devel leggere il manuale di istruzioni

Solo uso interno

Indossare protezione per gli occhi

Indossare protezione per le orecchie

Indossare una mascherina antipolvere

La presa in uscita ha polo centrale positivo e polo esterno negativo

Nonbruciare

Non esporre alla pioggia o all'acqua

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

Non smaltire le batterie. Portare le batterie scariche presso un punto locale di riciclaggio o di raccolta.

NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l'attrezzo.

USO CONFORMEALLE NORME

La macchina è idonea per avvitare e svitare viti edanche per forare nel legname, nel metallo, e nelle materie plastiche.

1. PRIMA DI UTILIZZARE QUESTO ATTREZZO A) CARICARE LA BATTERIA

Il caricatore fornito in dotazione è adatto alla batteriaagli ioni di Litio installata sulla macchina. Non usare altri tipi di caricatore.

La batteriaagliioni di Litio èprotetta per impedire che si scarichi completamente. Quando la batteria è scarica,la macchina si spegne automaticamente grazie d'un circuito di protezione: il mandrino non ruota più.

La prima volta che si carica la batteria, oppure dato un immagazzinamento prolongato, dopo vari cici di caricamento e scaricamento, la batteria si caricherà al 100% .

B) CARICAMENTO (Si Veda La Figura A) Il cacciavite si carica in due modi.

1. Inserire la spina del caricatore in una presa di corrente adatta, l'indicatore sare di colore verde. Poi collocare il cacciavite sul caricatore; l'indicatore (rosso) si illuminerà durante la ricarica.

2. Ricaricare il cacciavite alla base di ricarica. Seguire i passaggi precedenti, insere la spina del caricatore un una presa di corrente adatta, l'indicatore non si illuminerà. Successivement collegare la base al caricatore, l'indicatore (rosso) si illuminerà durante la carica.

Lasciare caricare la batteria per 3-5 ore. La batteria è completamente carica quando l'indicatore diventa di nuovo di colore verde. Scollegare il caricatore dal cacciavite. il cacciavite è pronto all'uso.

IMPORTANT:

Durante la ricarica, il caricatore ed il cacciavite posso non indica guasti.

2. ISTRUZIONI OPERATIVE

Ispezionate il cacciavite prima dell'uso per accertarsi che tutte le parti si muovano correttamente e che non ci siano suoni anomali o scintille. Prima di lavorare, controllare le pareti per accertarsi che non ci siano cavi, tubature o altri pericoli.

ISTRUZIONI OPERATIVE

1. INSERIMENTO DELLA CARTUCCIA PUNTE (Si Veda La Figura B)

Tirare completeness indietro il coperchio per inseire la cartuccia punte (7).

2. SELEZIONE DI UNA PUNTA

1. Aprire completeness il coperchio facendolo scorrere,或者其他 linea rossa sull'attrezzo. La cartuccia con le punte avanzera automaticamente (Si vuo ruotare manually la cartuccia con le punte verso sinistra se lo si preferisce). (Si Veda La Figura C1, C2).

2. Muovere il coperchio superiore in avanti e indietro fino a che si trova in posizione la punta desiderata. Se devono essere sostuite le punte della cartuccia, rimuovere la cartuccia punte spingendola dall'apertura sulla parte inferiore. Sostituire le punte con quella volute.

Assicurarsi che le punte siano collocate correttamente nella cartuccia e che non sporgano dal retro della cartuccia punte.

Oppure, tirare una punta alla custodia e sostiturla con那一 voluta. Si caricherà automaticamente nella cartuccia quando si è il coperchio. (Si Veda La Figura D).

NOTA:

1. Con il cacciavite sono compatibili solo le punte a gambo esagonale da 25mm
2. Se il coperchio non è aperto completeness, la cartuccia punte si blocca quando la si estrae dall'attrezzo. Tirare completeness indietro il coperchio.
3. Il coperchio potrebbe non chiudersi Completely se la cartuccia punte non è allineata correttamente all'interno. Assicurarsi che la cartuccia punte scatti in posizione quando si selezione la punta voluta. Se il coperchio non si chiude correttamente, girare di peu il mandrino in senso orario o antiorario e riprovare.

3. TASTO ON/OFF CON FUNZIONE FRENO

Premere il tasto per azionare il avvitatore e rilasciarlo per arrestarlo. Il tasto on/off è dotato di una funzione freno che arresta immediatamente il mandrino se si rilascia velocemente il tasto. Questa funzionen risultata molto utile nel caso di avvitamento/sviamento.

4. INVERSIONE DELLA ROTAZIONE (Si Veda La Figura E1, E2)

Per trapanare ed avvitare usare la rotazione avanti contrassegnata da (la leva è spostata sulla sinistra). Usare la rotazione inversa, contrassegnata da (la

leva è spostata sulla destra), solamente per rimuovere le viti o le punte del avvitatore bloccate.

ATTENZIONE: Non invertire mai la direzione di rotazione nelle il mandrino è in movimento. Attenderne l'arresto!

5. BLOCCO COMPLETAMENTE AUTOMATICO DELL'ALBERINO (BLOCCO AUTOMATICO) (Si Veda La Figura F)

Il mandrino del cacciavite (6) si blocca quando 'interruptto d'accensione/spegnimento (4) non è premuto.
Questo permette di usare manualmente il cacciavite,
quando necessario.

IMPORTANTE:

quando si usa il cacciavite a mano, non premere l'interruttore d'accensione/spegnimento (4). Diversamente si può danneggiare il cacciavite.

6. LUCE FRONTALE

Premere l'interruttore d'accensione/spegnimento per usare la luce. Quando si rilascia l'interruttore d'accensione/spegnimento, la luce si spegne. L'illuminazione con LED augmente la visibilità per aree con scarsa illuminazione o racchiuse.

7. PROTEZIONE CONTROL LO SCARICAMENTO TOTALE

La batteria ricaricabileagliioni di litio non èprotetta dalla «Discharging Protection System» controlo scaricamento completo. In caso di batteria scarica l'elettrotensile si spelgneseattraverso un interruptore automatico: Il mandrino non gira più.In questo caso è necessario ricaricare la batteria.

MANUTENZIONE

L'attrezzo non richiede lubrificazione o manutenzione aggiantiva.
All'interno dell'attrezzo non ci sono parti riparabili da parte dell'utente. Non usare mai acqua o detergenti chimici per pulire l'attrezzo. Pulire con un panno asciutto.
Conservare sempre gli attrezzi elettrici in luoghi asciutti.
Tenere pulite le aperture di ventilazione del motore.
Tenere puliti alla polvere tutti i controlli operativi.
La formazione di scintille all'interno delle aperture di ventilazione, è un fenomeno normale che non create danni all'attrezzo.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparechio da rottamare deve essere portato al centro di riciclaggio per un

corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

DICHIARAZIONE DI CONFORMITA

Dichiariamo che l'apparecchio,
Descrizione Avvitatore a batteria
Codice WX254 WX254.1 WX254.3 WX254.4
WX254.6 WX254.7 (250~269- designazione del macchinario rappresentativo del Avvitatore a batteria)

Funzioni Serrare e svitare viti, dadi

E conforme alle seguenti direttive, 2006/42/EC 2006/95/EC 2004/108/EC 2011/65/EU

Conforme a, EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-2 EN 60335-1 EN 60335-2-29 EN 61000-3-2 EN 61000-3-3 EN 62233

Il responsabile autorizzato alla compilation della
documentazione tecnica,
Nome Russell Nicholson
Indirizzo Positec Power Tools (Europe)Ltd, PO Box
152,Leeds,LS10 9DS,UK
Yujin Tang CE
2014/08/18
YujinTang
POSITEC Diretlore Qualita
