GEBRUIKSAANWIJZING Alcotest 3820 Dräger

Gebruiksaanwijzing 63

it

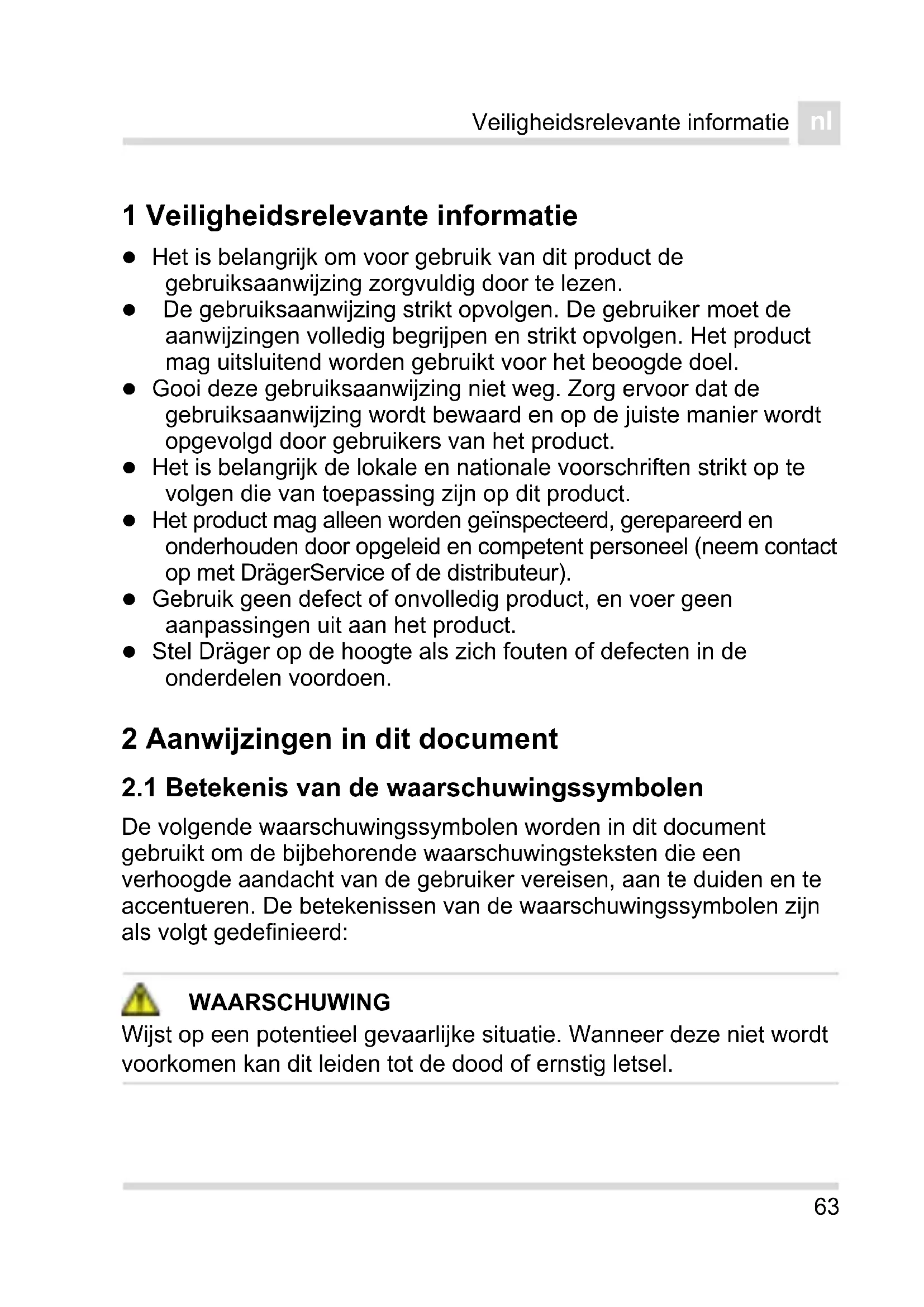

1 Veiligheidsrelevante informatie

• Het is belangrijk om voor gebruik van dit product de gebruiksaanwijzing zorgvuldig door te lezen.
• De gebruiksaanwijzing strikt opvolgen. De gebruiker要去 aanwijzingen volledig begrijpen en strikt opvolgen. Het product mag uitsluitend worden gebruikt voor het beoogde doel.
• Gooi deze gezebruiksaanwijzing nicht weg. Zorg ervoor dat de gezebruiksaanwijzing worden bewaard en op de juiste manier worden opgevolgd door gezebruikers van het product.
• Het is belangrijk de lokale en nationale voorschriften strikt op te volgen die van toepassing zijn op dit product.
• Het product mag alleen worden geinspecteerd, gerepareerd en onderhonden door opgeleid en competent personneel (neem contact op met DragerService of de distributeur).
• Gebruik geen defect of onvolledig product, en voer geen aanpassingen uit aan het product.
• Stel Dräger op de hoogte als zich fouten of defecten in de onderdelen voordoen.

2 Aanwijzingen in dit document

2.1 Betekenis van de waarschuwingssymbolen

De volgende waarschuwingssymbolen worden in dit document gebruikt om de bijbehorende waarschuwingstksten die een verhoogde aandacht van de gebruiker vereisen, aan te duiden en te accentueren. De betekenissen van de waarschuwingssymbolen zijn als volgt gedefinieree:

WAARSCHUWING

Wijst op een potentieel gevaarlijke situatie. Wanner deze nicht worden voorkomen kan dit leiden tot de dood of ernstig letsel.

2.2 Typografische aanwijzingen

Dit symbol kenmerkt informatatie die het gebruik van het product vereenvoudigen.

3 Beschrijving

3.1 Productoverzicht (zie pagina 2)

1 Alcoholmeetapparaat
2 L E D - r i n g
3 T o e t s
4 Greepzone aan mondstuk
5 Mondstuk
6 Beschermkap
7 Mondstukopname
8 Display
9 USB-aansluiting (niet voor het opladen van het apparaat, uitsluitend voor service)
10 Luidspreker

3.2 Beoogd gebruik

Het alcoholmeetapparaat Dräger Alcotest® 3820¹)WORDt gekrukt voor het meten van de alcohol concentratie in de menselijkde adem.

De meting stelt de mate van alcoholgebruik door Personen vast.

Er mogen geentherapeutische maatregelen worden uitgevoerd op basis van deze meting.

4 G e b r u k

WAARSCHUWING

Kleine onderdelen van het apparatusat hunnen losraken en ingeslikt worden.

Het apparatusaat is nicht geschikt voor gebruik door kinderen onder de 3aar.

4.1 Gebruiksvoorwaarden

Het apparaat wordt in de fabriek gekalibreerd. Als de kalibratiedatum meer dan 12 maanden geleden is,要去 het apparaat opnieuw gekalibreerd worden, bijvoorbeeld door DragerService. Optioneel: Na het startschem wordt een eventuele overschrijding van de kalibratiedatum weergegeven.

Wacht na de LASTe alcoholinname ca. 15 minuten voordat de meting wordt uitgevoerd. Restalcohol in de mond kan de meting beinvloeden. Ook bij aromatische dranken (bijv. vruchtensap), alcoholhoudende Mondsprays, medicinale dranken en druppels en na oprispingen en braken kunnen onjuiste metingen optreden. Een Mondspoeling met water of Niet-alcoholische dranken verrangt de wachtijd nicht!

4.2 Ademluchtmonster nemen

Voor elke testpersoon要去en nieuw mondstuk worden gezruikt.

Vermijd hoge alcoholconcentraties op de sensor, bijv. door de mond te spoelen met dranken met een hoog alcoholpercentage kort voor de meting. Hierdoor worden de levensduur van de sensor verkort.

1. Nieuw mondstuk (bestelnummer 83 25 250) op de mondstukopname steken (zie pagina 2).
2. Houd de toets ca. 1 seconde ingedrukt, totdat het startschem verschijnt.
3. Na ca. 4 seconden verschijnt KLAAR op het display. Het apparaat is+klaar voor de meting.
4. Blaas gelijkmatig en zonder onderbreking in het mondstuk. Sluit waar bij de uitblaasopening van het mondstuk Niet af. Er klinkt een permanent geluidssignaal.

Na 3 tot 25 seconden (afhankelijk van de temperatuur van het apparaat en de gemeten concentratie) verschijnt het meetresultaat op het display.

Verdere meting uitvoeren

• Druk de toets kort in om een neue meting voor te bereiden. Na de hersteltijd van de sensor (zie "Technische gegevens" op网页 70) worden KLAAR weergegeven.

4.3 Apparaat uitschakelen

• Houd de toets ingedrukt. Het apparaat worden na 3 secondenuitgeschakeld.

Het apparaat schakelt zichzelf ca. 120 seconden na de LASTE bedieningshandeling UIT.

De wachtijd tot stand-by wordt nicht korter door het uitschakelen van het apparaat.

4.4 Mondstuk verwijderen

1. Trek het mondstuk omhoog uit de mondstukopname.
2. Voer het mondstuk af conform de lokale regelgeving.

4.5 Installingen

Om het menu wee te given:

1. Druk de toets kort in. Het menu worden weergegeven. Als de toets gedurende 3 seconden nicht worden ingedrukt, schakelt het apparaat in stand-by.
2. Druk nog een keer kort op de toets (binnen 3 seconden). Het menu verschijnt.

Als de toets gedurende 30 seconden nicht worden ingedrukt, worden het menu automatisch verlaten.

De volgende instellingen können in het menu worden aangepast:

• Meetresultaten
• Volgende service
• Datum en hijd
• Contrast
  Luidspreker
• Taal
• Softwareversie

Om in het menu te navigeren:

• Druke toets kort in.

Na het bereiken van het LASTE item wordt bij de volgende druk op de toets weeer maar boven gesprongen.

Om de geseleerde functie / invoer te bevestigen:

• Druk de toets lang in.

Om het menu te verlaten:

• Selecteer in desubmenu's het menu-item Terug.
• Selecteer in het hoofdmenu het menu-item Meting.

Om waarden te wijzigen:

1. Druk de toets kort in, totdat de gewenste instelling is bereikt.
2. Druk de toets lang in om de instelling te bevestigen.

5 Probleemoplossing

Bij apparaatstoringen verschijnt een foulmeling. Het nummer onder de melding dient voor servicedoeleinden. Als de storing ook na meerdere keren in- en uitschakelen blijft bestaan, neem dan contact op met de DragerService of met de distributeur.

Storing / fout Oorzaak Oplossing

Apparaat kan nicht worden ingeschakeld.	Batterij leeg. Neem contact op met de DrägerService of de distributeur.
Volume teklein / monsterongeldig.	Testpersoon blaast tezwak of met onderbreking.	Blaas sterker en zonder onderbreking in het mondstuk.
Apparaat buiten het temperatuurbereik.	Apparaat is te warm of te koud.	Laat het apparaat afkoelen of opwarmen.

Storing / fout Oorzaak Oplossing

↑↑↑

(Overschrijding van het meetbereik)

Meetbereik is overschreden.

Restalcohol in de mond kan de meting beinvloeden.

Wachtijd minstens

15 minutes na de
laatste alcoholinname in
de mond (zie
pagina 66).

Om te herhalen drukt u op de toets.

Volume te Klein Volume van het

uitademing, abrupt afbreken of zuigen.

Neem een nieuw

ademluchtmonster.

Foutnummer Storing aan apparaat Schakel het apparaat

uit en wee in. Als de storing blijft optreden, neem dan contact op met de DragerService of de distributeur.

6 Onderhoud

Laat het apparaat Jaarlijs kalibreren, waar dat door driftverschijnselen de meetonzekerheid in de loopt van deijd toeneemt. Laat de kalibratie en het onderhoud uitsluitend door bevoegde Personen uitvoeren, bijvoorbeeld de DragerService.

Reiniging

Niet onderdompelen in vloeistoffen, geen vloeistoffen in contact latent komen met de aansluitingen. Geen reinigingsmiddelen gebruiken die

alcohol, oplosmiddelen of limoenhoudende stoffen bevatten. Apparaat met een wegwerpdoekje afvegen.

7 A f v o e r e n

Dit product mag nicht als huishoudelijk afval worden afgevoerd. Daarom is het gekenmerkt met het hiernaast afgebeelde symbool. Dräger neemt dit product kosteloos terug. Verdere informatatie is verkrijgbaar bij de nationale verkooporganisatie en bij Dräger.

Meetprincipe Elektrochemische sensor

Meetbereik

Ademalcoholconcentratie 0,00 tot 2,50 mg/L(hoeveelheid ethanol peruitademvolume bij 34 °C en 1013 hPa.)

Bloedalcoholconcentratie 0,00 tot 5,00 ‰(hoeveelheid ethanol per bloedvolume resp. bloedhoeveelheid bij 20 °C en 1013 hPa.)

Bij de vermeling van deze gegevens worden een omrekeningsfactor van 2100+tussen adem- en bloedalcoholconcentratie gegevens gebruikt (fabrieksinstilling, landspecifieke omrekeningsfactoren configurerbaar).

Meeteenheden

mg/L, μg/100 mL, μg%, μg/L, g/210 L, g/L ‰, %, mg/100 mL, mg%, mg/mL (landspecifiek geconfigureerd)

Omgevingscondities

Tijdens bedrijf -5 tot +50 °C

10 tot 100% r.v.

(niet condenserend)

600 tot 1300 hPa

Tijdens opslag -20 tot +70 °C

Monstername

Uitademvolume >1,2 L (vooraf ingesteld)

Uitademstroom >10 L/min (vooraf ingesteld)

Ademduur >2 s (vooraf ingesteld)

Meetnauwkeurigheid

Standaardafwijking van de herhaalbaarheid met ethanolstandaard

tot 0,50 mg/L 0,008 mg/L
≥0,50 mg/L 1,7% van de meetwaarde
tot 1,00 ‰ 0,017 ‰ of
≥ 1,00 ‰ 1,7 % van de meetwaarde welke waarde de hoogste is

Gevoeligheidsdrift Typisch 0,4% van de meetwaarde per maand

Wachtijd voor stand-by na een Voorafgaande meting met:

0,25 mg/L 20 s 0.50 ‰ 20 s

0,50 mg/L 40 s 1,00 ‰ 40 s

1,00 mg/L 80 s 2,00 ‰ 80 s

1,50 mg/L 120 s >3,00 ‰ 120 s

Kalibratie om de 12 maanden

Afmetingen

50mm× 133mm× 29mm

(bxhxd)

Stroomvoorziening 1 stuk 3 V CR123A

De batterij is bij gemiddeld gebruik voldoende voor de levensduur van het apparaat.

(richtlijn 2004/108/EG).

Configuratie möglich, wie typeplaatje
