2Sicherheitsbezogene Informationen

1 Sicherheitsbezogene Informationen Vor Gebrauch des Produkts die Gebrauchsanweisung aufmerksam lesen. Gebrauchsanweisung genau beachten. Der Anwender muss die Anweisungen vollständig verstehen und den Anweisungen genau Folge leisten. Das Produkt darf nur entsprechend dem Verwendungszweck verwendet werden. Gebrauchsanweisung nicht entsorgen. Aufbewahrung und ordnungsgemäße Verwendung durch die Nutzer sicherstellen. Lokale und nationale Richtlinien, die dieses Produkt betreffen, befolgen. Nur geschultes und fachkundiges Personal darf das Produkt überprüfen, reparieren und instand halten (DrägerService oder Händler kontaktieren). Fehlerhafte oder unvollständige Produkte nicht verwenden. Keine Änderungen am Produkt vornehmen. Dräger bei Fehlern oder Ausfällen vom Produkt oder von Produktteilen informieren. 2 Konventionen in diesem Dokument

2.1 Bedeutung der Warnzeichen

Die folgenden Warnzeichen werden in diesem Dokument verwendet, um die zugehörigen Warntexte zu kennzeichnen und hervorzuheben, die eine erhöhte Aufmerksamkeit seitens des Anwenders erfordern. Die Bedeutungen der Warnzeichen sind wie folgt definiert: WARNUNG Hinweis auf eine potenzielle Gefahrensituation. Wenn diese nicht vermieden wird, können Tod oder schwere Verletzungen eintreten.Beschreibung

2.2 Typografische Konventionen

Dieses Symbol kennzeichnet Informationen, die die Verwendung des Produkts erleichtern. 3 Beschreibung

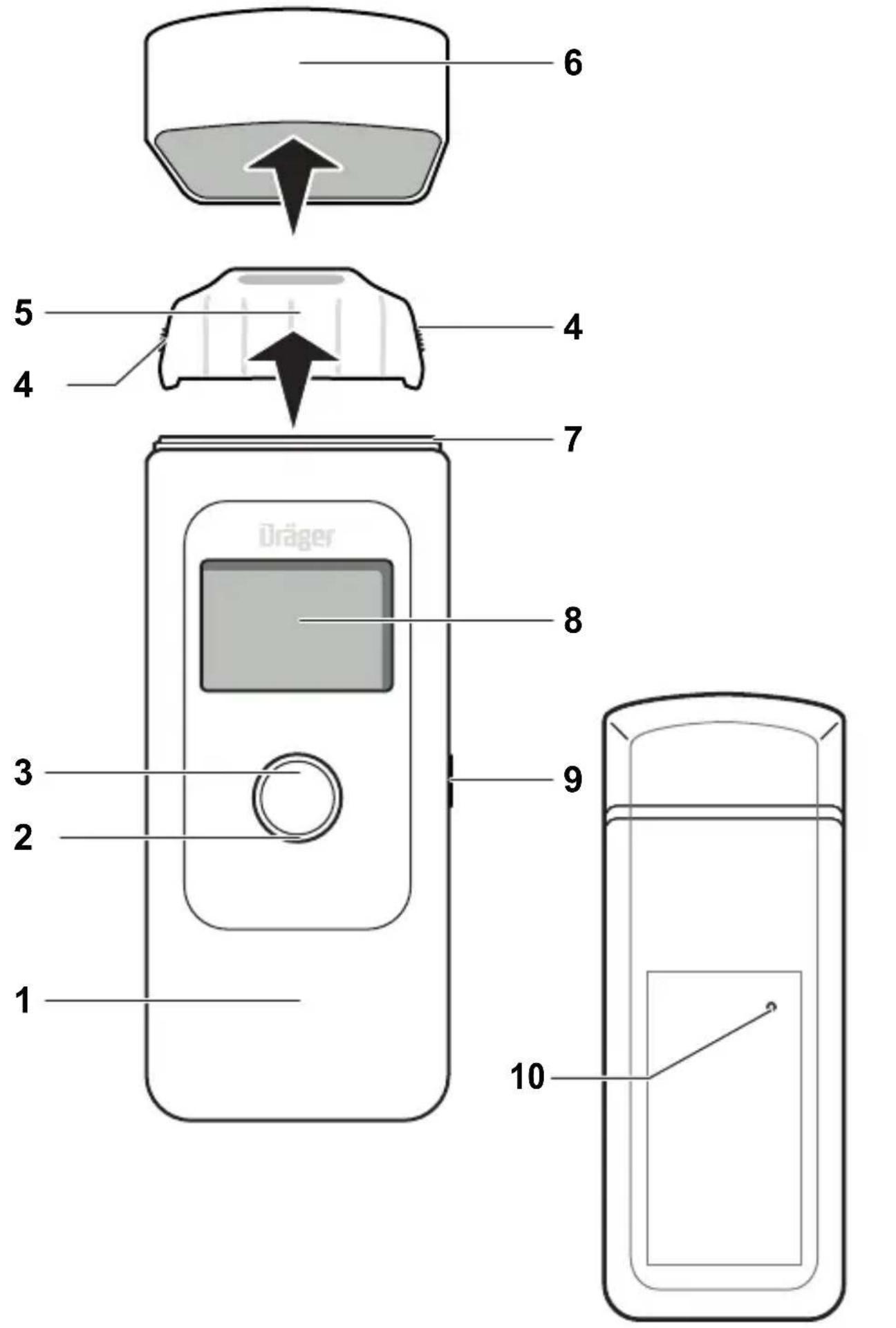

3.1 Produktübersicht (siehe Seite 2)

1 Alkoholmessgerät 2LED-Ring 3Taste 4 Griffzone am Mundstück 5 Mundstück 6 Schutzkappe 7 Mundstückaufnahme 8 Display 9 USB-Anschluss (nicht zum Laden des Geräts, nur für Service) 10 Lautsprecher

3.2 Verwendungszweck

Das Alkoholmessgerät Dräger Alcotest

dient zur Messung der Alkoholkonzentration im menschlichen Atem. Die Messung wird zur Ermittlung der Alkoholisierung von Personen verwendet. Auf Grundlage der Messung dürfen keine therapeutischen Maßnahmen eingeleitet werden.

1) Alcotest ist eine eingetragene Marke von Dräger.Gebrauch

4Gebrauch WARNUNG Kleinteile des Geräts können sich lösen und verschluckt werden. ► Das Gerät ist nicht für Kinder unter 3 Jahren vorgesehen.

4.1 Voraussetzungen für den Gebrauch

Das Gerät wird werkseitig kalibriert ausgeliefert. Wenn das Kalibrierdatum mehr als 12 Monate zurück liegt, sollte das Gerät kalibriert werden, z. B. durch den DrägerService. Optional: Wenn das Kalibrierdatum überschritten wurde, wird nach dem Startbildschirm eine Fehlermeldung angezeigt. Nach der letzten Alkoholaufnahme ca. 15 Minuten warten, bevor eine Messung durchgeführt wird. Restalkohol im Mund kann die Messung verfälschen. Auch bei aromatischen Getränken (z. B. Fruchtsaft), alkoholischen Mundsprays, medizinischen Säften sowie Tropfen und nach Aufstoßen und Erbrechen können Verfälschungen auftreten. Eine Mundspülung mit Wasser oder nicht-alkoholischen Getränken ersetzt die Wartezeit nicht!Gebrauch

4.2 Atemprobe durchführen

Für jede Testperson ein neues Mundstück verwenden. Keine hohen Alkoholkonzentrationen auf den Sensor geben, z. B. durch Spülen des Munds mit hochprozentigen Alkoholika kurz vor der Messung. Hierdurch verringert sich die Lebensdauer des Sensors.

1. Neues Mundstück (Bestellnr. 83 25 250) auf die

Mundstückaufnahme stecken (siehe Seite 2).

2. Taste ca.1 Sekunde gedrückt halten, bis der Startbildschirm

3. Nach ca. 4 Sekunden wird BEREIT angezeigt. Das Gerät ist

4. Gleichmäßig und ohne Unterbrechung in das Mundstück pusten.

Dabei nicht die Auslassöffnung des Mundstücks mit der Hand verschließen. Dabei ertönt ein Dauerton. Nach 3 bis 25 Sekunden (abhängig von der Gerätetemperatur und von der gemessenen Konzentration) wird das Messergebnis angezeigt. Weitere Messung durchführen Um eine neue Messung vorzubereiten, Taste kurz drücken. Nach der Erholzeit des Sensors (siehe “Technische Daten” auf Seite 10) wird BEREIT angezeigt.Gebrauch

4.3 Gerät ausschalten

Taste gedrückt halten. Das Gerät schaltet sich nach 3 Sekunden ab. Das Gerät schaltet sich nach 120 s nach der letzten Bedienung selbstständig ab. Ein Ausschalten des Geräts verkürzt die Wartezeit für die Messbereitschaft nicht.

4.4 Mundstück entfernen

1. Mundstück nach oben aus der Mundstückaufnahme ziehen.

2. Mundstück entsprechend den örtlichen Regelungen entsorgen.

Um das Menü anzuzeigen:

1. Taste kurz drücken. Die Menüanzeige wird angezeigt.

Wenn 3 Sekunden die Taste nicht gedrückt wird, Rückkehr zur Messbereitschaft.

2. Taste erneut kurz drücken (innerhalb von 3 Sekunden). Das Menü

wird angezeigt. Das Menü wird automatisch nach 30 Sekunden ohne Betätigung der Taste verlassen. Folgende Einstellungen können im Menü vorgenommen werden: Messergebnisse Nächster Service Datum & Uhrzeit Kontrast Lautsprecher Sprache Software-VersionStörungsbeseitigung

Um im Menü zu navigieren: Taste kurz drücken. Wenn der letzte Eintrag erreicht wird, wird mit dem nächsten Tastendruck wieder nach oben gesprungen. Um im die ausgewählte Funktion/Eingabe zu bestätigen: Taste lang drücken. Um das Menü zu verlassen: In Untermenüs den Menüeintrag Zurück wählen. Im Hauptmenü den Menüeintrag Messen wählen. Um Werte zu ändern:

1. Taste kurz drücken, bis die gewünschte Einstellung erreicht ist.

2. Taste lang drücken, um die Einstellung zu bestätigen.

5 Störungsbeseitigung Bei Gerätestörungen erscheint eine Fehlermeldung. Die unter der Meldung erscheinende Nummer dient zu Servicezwecken. Wenn die Störung auch nach mehrmaligem Ein- und Ausschalten erhalten bleibt, DrägerService oder Händler kontaktieren. Störung/Fehler Ursache Abhilfe Gerät lässt sich nicht einschalten. Batterie leer. DrägerService oder Händler kontaktieren. Volumen zu klein/ Probe ungültig. Testperson bläst zu schwach oder mit Un- terbrechung. Stärker und ohne Un- terbrechung in das Mundstück blasen. Gerät außerhalb des Temperaturbe- reichs Gerät zu warm oder zu kalt. Gerät abkühlen oder wärmer werden las- sen.Wartung

6Wartung Gerät jährlich kalibrieren lassen, da durch Drifterscheinungen die Messunsicherheit mit der Zeit zunimmt. Justierung und Wartung nur durch autorisierte Personen durchführen lassen, z. B. DrägerService. Reinigung Nicht in Flüssigkeiten tauchen, keine Flüssigkeiten an die Anschlüsse gelangen lassen. Keine Reinigungsmittel verwenden, die Alkohol, Lösemittel oder Limonene-haltige Stoffe enthalten. Gerät mit einem Einwegtuch abwischen.

(Messbereichs- überschreitung) Messbereich ist über- schritten. Restalkohol im Mund kann die Mes- sung verfälschen. Wartezeit mindestens 15 Minuten nach der letzten Alkoholaufnah- me in den Mund (siehe Seite 6). Zur Wiederholung Tas- te drücken. Volumen zu klein Volumen der Atempro- be zu klein. Atemprobe wiederho- len. Volumen zu groß Messbereich über- schritten. Atemprobe wiederho- len. Probe Unterbre- chung Unregelmäßige Ausat- mung, abruptes Been- den oder Saugen Atemprobe wiederho- len. Fehlernummer Gerätefehler Gerät ausschalten und wieder einschalten. Bei bleibendem Fehler, DrägerService oder Händler kontaktieren. Störung/Fehler Ursache AbhilfeEntsorgung

7 Entsorgung 8 Technische Daten Dieses Produkt darf nicht als Siedlungsabfall entsorgt werden. Es ist daher mit dem nebenstehenden Symbol gekennzeichnet. Dräger nimmt dieses Produkt kostenlos zurück. Informationen dazu geben die nationalen Vertriebsorganisationen und Dräger. Messprinzip Elektrochemischer Sensor Messbereich Atemalkoholkonzentration 0,00 bis 2,50 mg/L (Ethanol-Masse pro Ausatemvolu- men bei 34 °C und 1013 hPa.) Blutalkoholkonzentration 0,00 bis 5,00 ‰ (Ethanol-Masse pro Blutvolumen bzw. -masse bei 20 °C und 1013 hPa.) Bei der Angabe dieser Daten wird ein Umrechnungsfaktor von 2100 zwischen Atem- und Blutalkoholkonzentrations-Angaben verwendet (Werkseinstellung, länderspezifische Umrechnungsfaktoren konfigu- rierbar). Messeinheiten mg/L, µg/100 mL, µg%, µg/L, g/210 L, g/L ‰, %, mg/100 mL, mg%, mg/mL (länderspezifisch konfiguriert)Technische Daten

Umgebungsbedingungen bei Betrieb –5 bis +50 °C 10 bis 100 % r. F. (nicht kondensierend) 600 bis 1300 hPa bei Lagerung -20 bis +70 °C Probeahme Ausatemvolumen >1,2 L (voreingestellt) Ausatemstrom >10 L/min (voreingestellt) Atemdauer >2 s (voreingestellt) Messgenauigkeit Standardabweichung der Wiederholbarkeit mit Ethanolstandard bis 0,50 mg/L ≥0,50 mg/L bis 1,00 ‰ ≥ 1,00 ‰ 0,008 mg/L 1,7 % des Messwerts 0,017 ‰ oder 1,7 % des Messwerts je nachdem welcher Wert höher ist Drift der Empfindlichkeit Typisch 0,4 % des Messwerts pro Monat Wartezeit für Messbereitschaft nach einer vorherigen Messung mit: 0,25 mg/L 20 s 0,50 mg/L 40 s 1,00 mg/L 80 s >1,50 mg/L 120 s 0,50 ‰ 20 s 1,00 ‰ 40 s 2,00 ‰ 80 s >3,00 ‰ 120 sTechnische Daten

Kalibrierung alle 12 Monate Abmessungen 50 mm x 133 mm x 29 mm (B x H x T) Gewicht ca. 130 g Stromversorgung 1 Stück 3 V CR123A Die Batterie ist bei durchschnittlichem Gebrauch für die Lebenszeit des Geräts ausgelegt. Schutzklasse IP 52 CE-Kennzeichnung Elektromagnetische Verträglichkeit (Richtlinie 2004/108/EC). Konfiguration möglich, siehe TypenschildSafety-related information
