GEBRUIKSAANWIJZING Revolution Pro 3 Nacon

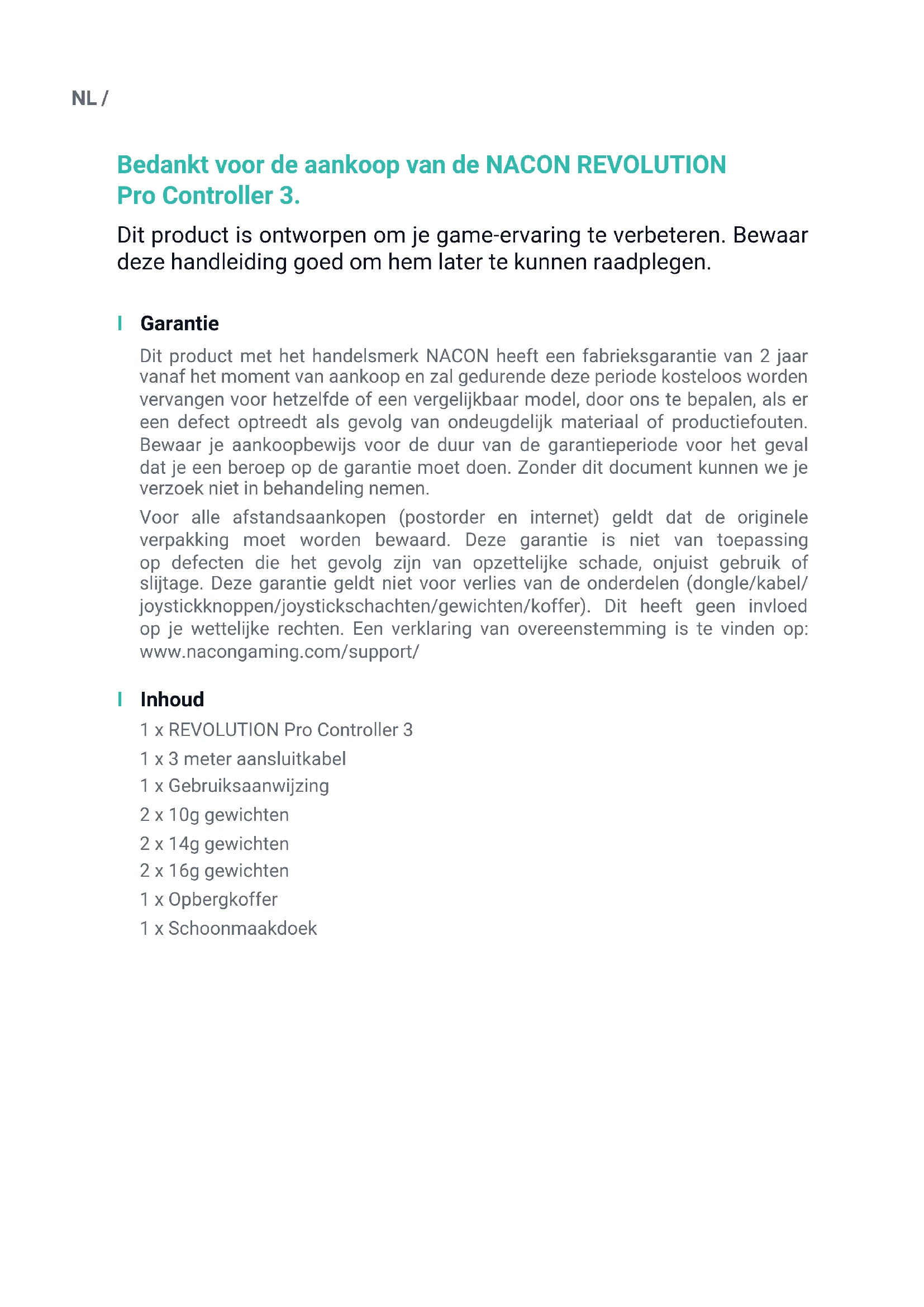

Bedankt voor de aankoop van de NACON REVOLUTION Pro Controller 3.

Dit product is ontworpen om je game-ervaring te verbeteren. Bewaar deze handleiding goed om hem later te kunnen raadplegen.

Garantie

Dit product met het handelsmerk NACON heeft een fabrieksgarantie van 2 jaar vanaf het moment van aankoop en zal gedurende deze periode kosteloos worden vervangen voor hetzelfde of een vergelijkbaar model, door ons te bepalen, als er een defect optreedt als gevolg van ondeugdelijk materiaal of productiefouten. Bewaar je aankoopbewijs voor de duur van de garantieperiode voor het geval dat je een beroep op de garantie moet doen. Zonder dit document kunnen we je verzoek niet in behandeling nemen.

Voor alle afstandsaankopen (postorder en internet) geldt dat de originele verpakking moet worden bewaard. Deze garantie is niet van toepassing op defecten die het gevolg zijn van opzettelijke schade, onjuist gebruik of slijtage. Deze garantie geldt niet voor verlies van de onderdelen (dongle/kabel/joystickknoppen/joystickschachten/gewichten/koffer). Dit heeft geen invloed op je wettelijke rechten. Een verklaring van overeenstemming is te vinden op: www.nacongaming.com/support/

Inhoud

1 x REVOLUTION Pro Controller 3
1 x 3 meter aansluitkabel
1 x Gebruiksaanwijzing
2 x 10g gewichten
2 x 14g gewichten
2 x 16g gewichten
1 x Opbergkoffer
1 x Schoonmaakdoek

Beschrijving van de onderdelen

1/ 3m gevlochten kabel met USB-A naar USB-C connector
2/ Touchpad
3/ SHARE-knop
4/ OPTIONS-knop
5/ PS-knop
6/ Actieknop
7/ Linker joystick met L3-knop en een bewegingshoek van 46 graden

8/ Rechter joystick met R3-knop en een bewegingshoek van 46 graden
9/ Richtingstoets
10/ Led-spelersstatusindicator
11/2x Gewichtscompartimenten
12/4x Ledprofiel
13/ Aansluiting headset (3,5 mm jack)
14/ R1 Schouderknop

15/ R2 Analoge trigger
16/ L1 Schouderknop
17/ L2 Analoge trigger
18/ Sneltoetsen achterkant S1 / S2 / S3 / S4
19/ Standselectie:

1. Normale PS4 ^™ -stand
2. Geavanceerde PS4™-stand
3. Geavanceerde pc-stand*

20/ Profiel selectieknop

Kenmerken

Deze controller heeft 3 standen:

Stand 1 = Normale PS4 ^™ -stand (zie hoofdstuk 2).

Stand 2 = Geavanceerde PS4™-stand (zie hoofdstuk 3).

Stand 3 = Geavanceerde pc-stand* (zie hoofdstuk 4).

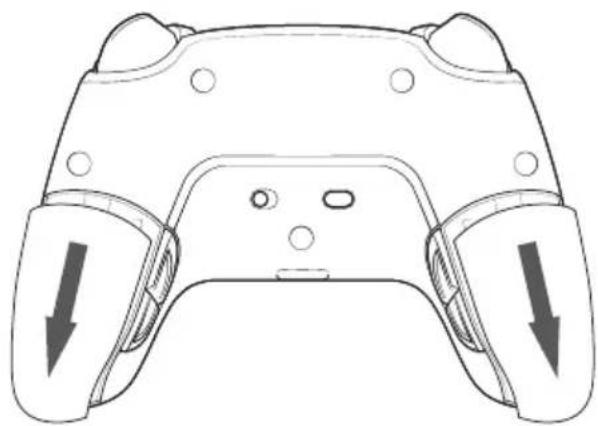

Gewichtsaanpassing

Zo pas je het gewicht van de controller aan:

1. Schuif het gewichtscompartiment voorzichtig omlaag om het te openen.
2. Plaats het gewenste gewicht.
3. Schuif het gewichtscompartiment voorzichtig omhoog om het te sluiten.

Om het volume en de versterking van de microfoon van het PS4™-systeem aan te passen, moet je:

1. Het PS4™-systeemmenu openen: "Instellingen" > "Apparaten" > "Audio-apparaten".
2. Het volume en de microfoon handmatig aanpassen.

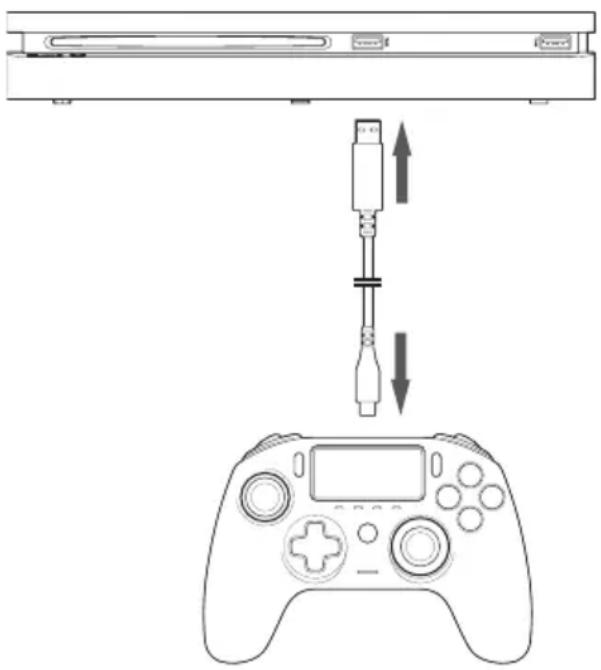

1/ De REVOLUTION Pro Controller 3 gebruiken

Let op: raak de joysticks of triggers niet aan terwijl je de controller op een PS4™-systeem aansluit

• Sluit de kabel aan op de achterkant van de controller en controleer of deze goed vast zit.
• Sluit het andere einde van de kabel aan op een vrije USB-aansluiting van het PS4™-systeem, pas op dat je niet per ongeluk de joysticks of triggers aanraakt.
• Druk op de PS-toets. De led spelers-statusindicator licht op. De spelers-statusindicator kan reageren op acties in de game als de software dat ondersteunt.
• Je bent nu klaar om te spelen.
• De controller wordt uitgeschakeld zodra deze wordt losgekoppeld van het PS4™-systeem.

• De 'modusselectie'-schakelaar aan de achterkant bepaalt of de controller in PS4™ Mode (Stand 1) o PS4™ Advanced Mode (Positie 2) functioneert.
• De PC Advanced Mode (Stand pc) maakt het mogelijk de controller in X-Inputmodus voor pc*-gebruik te zetten.

2/ Stand 1: Normale PS4™-stand

Je selecteert de normale PS4™-stand door de modusschakelaar in positie 1 te zetten.

In deze modus ondersteunt de controller de volgende functionaliteiten:

• Bewegingssensoren
• Touchpad
• Dubbele trilling
• 3,5mm-headsetaansluiting
• PS-TOETS, SHARE-toets en OPTIONS-toets
• L1 en R1 schouderknoppen
• L2 en R2 analoge triggers
• Linkerjoystick met L3-toets
• Rechterjoystick met R3-toets
• 8-voudige richtingstoets
• Actieknoppen
• Sneltoetsen

Sneltoets:

Je kunt elke toets (behalve de PS-toets, SHARE-toets, OPTIONS-toets en richtingstoetsen) als volgt toewijzen aan de sneltoetsen:

• Houd de profielknop drie seconden ingedrukt. De blauwe halo rondom de rechter joystick pulseert dan.
• Druk op de sneltoets die je wilt toewijzen. Het bijbehorende lampje gaat branden. LED1 voor S1 / LED2 voor S2 / LED3 voor S3 / LED4 voor S4.
• Druk dan op de knop die je aan de sneltoets wilt toewijzen. Het lampje knippert drie keer om aan te geven dat de toewijzing is gelukt.
• Houd de profielknop drie seconden ingedrukt om te bevestigen en de toewijzingsfunctie af te sluiten.

Let op: De REVOLUTION Pro Controller 3 heeft geen ingebouwde luidspreker of lichtbalk.

3/ Stand 2: Geavanceerde PS4™-stand (via pc/Mac Companion app)

Je selecteert de geavanceerde PS4™-stand door de modusschakelaar in positie 2 te zetten.

In deze stand worden alle functionaliteiten van de normale PS4™-stand ondersteund en daarnaast kun je je instellingen personaliseren. Daarvoor moet je de pc/Mac Companion app downloaden en installeren. Deze is compatibel met de besturingssystemen Windows®7/8/10, macOS X 10.11 (El Capitan), macOS10.12 (Sierra), macOS 10.13 (High Sierra) macOS 10.14 (Mojave) en macOS 10.15 (Catalina). Je kunt hem downloaden via de volgende link: www.nacongaming.com

Als je de app hebt gedownload en gestart, volg je de instructies op het scherm voor de installatie (registratie vereist om de software te downloaden).

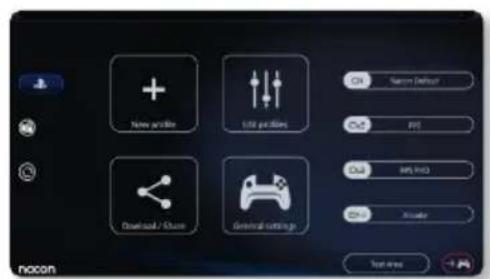

Na het installeren van de pc/Mac companion app; heb je de volgende mogelijkheden:

• De instellingen van de linker- en rechterjoystick aanpassen.
• 4- of 8-wegs bewegingen voor de richtingstoets selecteren.
• Alle toetsen (behalve de PS-toets, SHARE-toets, OPTIONS-toets en richtingstoetsen) opnieuw toewijzen.
• Knoppen toewijzen aan de 4 sneltoetsen.
• Vier aangepaste profielen maken en laden op je controller en tijdens de game schakelen tussen die profielen.
• De looptijd van de L2- en R2-trigger aanpassen.
• De trillingsintensiteit van de linker en rechter handgreep onafhankelijk instellen.
• De achtergrondverlichting rond de rechterjoystick aanpassen.

New play 100 play Zoom Default 400 800 MHz 300 MHz Download / Share General settings Text area nocon

TRIMETERS LEFT RIGHT nocon 5 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 360 370 380 390 400 410 420 430 440 450 460 470 480 490 500

TEST AREA 160T 80T nocon

Je selecteert de geavanceerde pc-stand door de modusschakelaar in positie 3 te zetten.

In deze stand kun je de controller gebruiken om pc-games te spelen. Daarvoor moet je de pc/Mac Companion app downloaden en installeren. Deze is compatibel met de besturingssystemen Windows®7/8/10, macOS X 10.11 (El Capitan), macOS 10.12 (Sierra), macOS 10.13 (High Sierra), macOS 10.14 (Mojave) en macOS 10.15 (Catalina). Je kunt hem downloaden via de volgende link: www.nacongaming.com

Als je de app hebt gedownload en gestart, volg je de instructies op het scherm voor de installatie (registratie vereist om de software te downloaden).

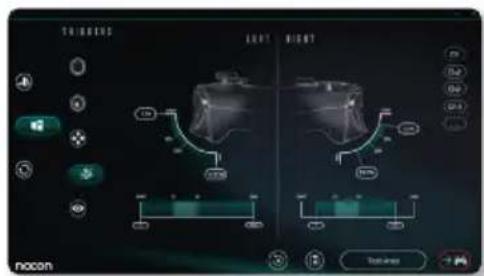

Na het installeren van de pc/Mac companion app; heb je de volgende mogelijkheden:

• 4- of 8-wegs bewegingen voor de richtingstoets selecteren.
• Alle toetsen (behalve de PS-toets, SHARE-toets, OPTIONS-toets en richtingstoetsen) opnieuw toewijzen.
• Knoppen toewijzen aan de 4 sneltoetsen.
• 4x gepersonaliseerde profielen aanmaken en uploaden op uw controller en tussen deze profielen schakelen tijdens het spelen.
• De looptijd van de L2- en R2-trigger aanpassen.
• De trillingsintensiteit van de linker en rechter handgreep onafhankelijk instellen.
• De achtergrondverlichting rond de rechterjoystick aanpassen.

New profile Data profile Double/10x Control settings Rename Default Out PS Out GPS/100 Drive Auto Text mode nocom

TRIMERS LEFT MIGHT nocon

TEST AREA 0:00:00:00 LEFT RIGHT Test area nocon

SUBBEING VOTTING VIRRATION LIGHT SANDINGS OFF: Cyan Color Balance OK PUB Picking Paste Paste Area nacon

5/ PC / MAC companion app \*

Om toegang te krijgen tot alle functionaliteiten van de 'geavanceerde' heb je de pc/Mac Companion app* nodig.

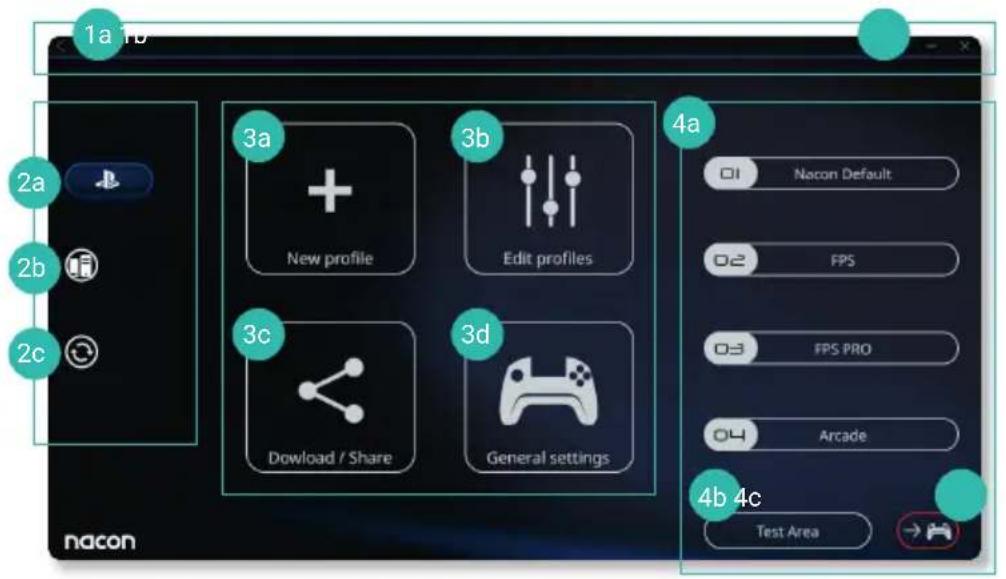

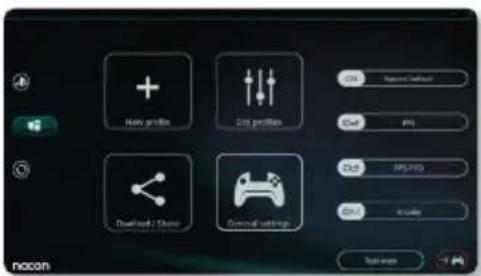

1a 1b 2a 2b 2c 3a New profile 3b Edit profiles 4a 01 Nacon Default 02 FPS 03 FPS PRO 04 Arcade 4b 4c Test Area nacon

In het hoofdscherm van de app kun je schakelen tussen de verschillende instellingen.

1. Menubalk

a. Terug naar het hoofdmenu.
b. De companion app minimaliseren of sluiten.

2. Instellingen

a. Geavanceerde PS4™-stand: de profielen voor de geavanceerde PS4™-stand aanpassen
b. Pc-stand: de profielen voor de geavanceerde pc-stand aanpassen
c. Firmware- en software-updates: meldt als een nieuwe firmware- of software-update beschikbaar is.

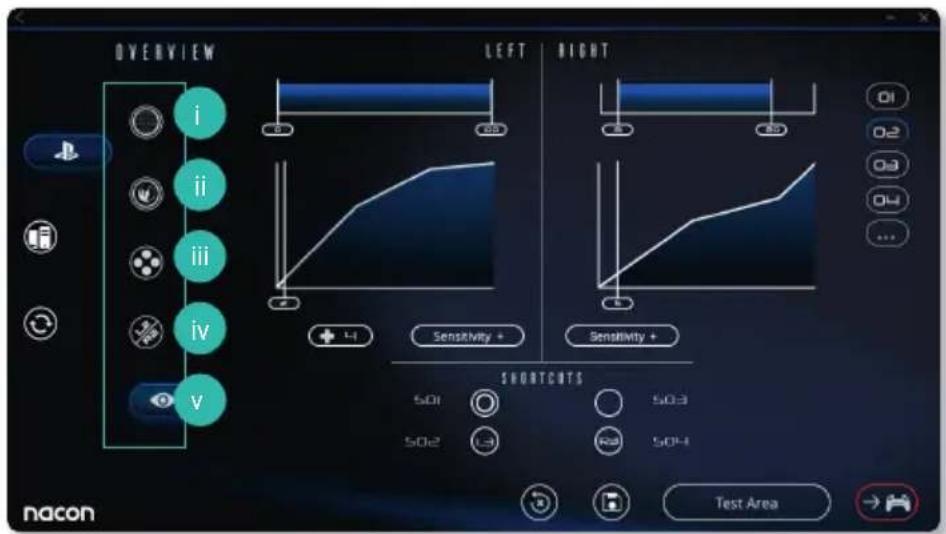

3. Functies

a. Nieuw profiel: maak een nieuw profiel aan en selecteer de positie van dit profiel op de controller.

b. Profielen bewerken: pas de instellingen van je controller aan

i. Linkerjoystick: verander de responsecurve en de looptijd van de linkerjoystick.
ii. Rechterjoystick: verander de responsecurve en de looptijd van de rechterjoystick.
iii. Toewijzen: de toetsentoewijzing van je controller bepalen en vier- of achtvoudige beweging kiezen voor de richtingstoets.

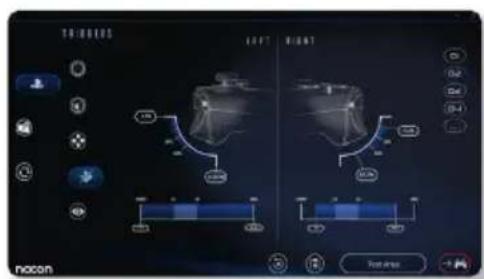

iv. Trigger: bepaal de reactiviteit van de L2- en R2-triggers.

v. Overzicht: toon een overzicht van het geselecteerde profiel.

OVERVIEW i ii iii iv v LEFT RIGHT Sensitivity + Sensitivity + SHORTCOTS 501 502 503 504 Test Area nacon

c. Downloaden / Delen: download NACON-profielen of krijg toegang tot de community website.

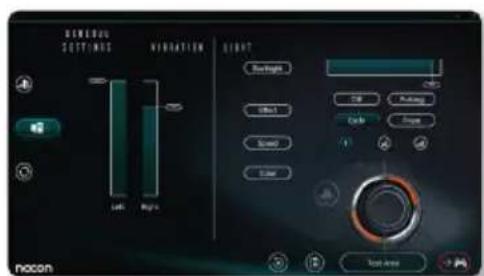

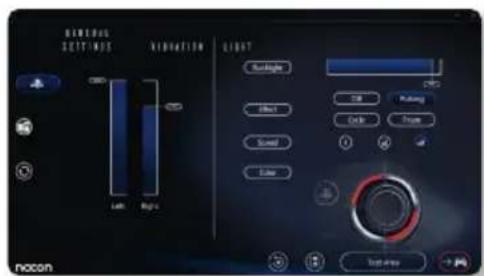

d. Algemene instellingen: wijzig het trillingsniveau en het lichteffect rond de rechterjoystick.

4. Controller profielen

a. Profielen: geeft de naam weer van het profiel dat voor de huidige stand in de controller is opgeslagen. Je kunt het profiel rechtstreeks aanpassen of een ander profiel downloaden dat op je computer is opgeslagen

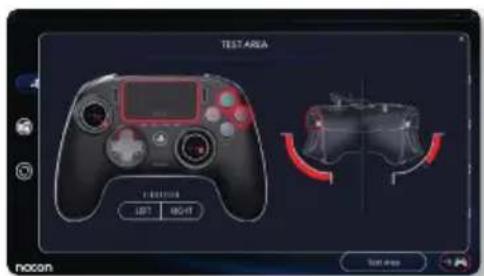

b. Testzone: geeft een scherm weer om de instellingen van het op de controller geselecteerde profiel te testen
c. Profielen activeren: verzend de geladen profielen naar de controller

Let op: De controller wordt geleverd met 4x vooraf geladen aangepaste profielen geschikt voor een reeks van games:

1. Neutraal (joysticks zoals normale stand, L1/R1 & L2/R2 toegewezen aan toetsen achterzijde)
2. FPS (rechter joystick responsiever)
3. FPS Pro (rechter joystick zeer responsief)
4. Arcade (onmiddellijke reactie van de joystick)

Recycling

Dit product mag niet worden weggegooid met het normale huishoudelijke afval. Lever het in bij een speciaal inzamelpunt. Recycling is belangrijk en helpt het milieu beschermen door de beperking van de hoeveelheid afval. Uitsluitend EU en Turkije.

Belangrijke veiligheids- en voorzorgsmaatregelen

1/ Dit product is uitsluitend bedoeld voor gebruik binnenshuis. Stel het nooit bloot aan rechtstreeks zonlicht of natte weersomstandigheden.
2/ Stel het product niet bloot aan spatwater, regen of vocht. Dompel het product niet onder in water.
3/ Stel het product niet bloot aan stof, hoge vochtigheid, hoge temperaturen of mechanische schokken.
4/ Gebruik of open het product niet als het beschadigd is. Probeer het niet zelf te repareren.
5/ Gebruik enkel een zachte, schone en vochtige doek om de buitenkant te reinigen. Het gebruik van reinigingsmiddelen kan de behuizing mogelijk beschadigen naar binnen lekken.
6/ Til het product nooit op aan het snoer
7/ Dit apparaat is niet ontworpen om te worden gebruikt door personen (waaronder kinderen) met een verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of door personen die de nodige ervaring en kennis niet bezitten tenzij ze vooraf begeleiding of instructies hebben gekregen met betrekking tot het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun veiligheid. Laat het product niet onbeheerd achter en houd het buiten bereik van kinderen. Niet geschikt voor kinderen jonger dan 7 jaar, het snoer kan zich rond de nek wikkelen.

I Ergonomie

Als je je hand lange tijd in dezelfde positie houdt, kan dit leiden tot pijnklachten. Raadpleeg een arts als dit vaker gebeurt. We raden je aan uit voorzorg elk uur een kwartier pauze te nemen.

Klantendienst

Voor meer informatie kan je contact opnemen met de Hotline.

Zorg ervoor dat je zoveel mogelijk informatie hebt verzameld over het product en het probleem voordat je contact opneemt.

Email : [e-mail]

In Nederland gedistribueerd door:

Bigben Interactive Nederland B.V

's-Gravelandseweg 80

1217 EW Hilversum, Nederland
