MANUAL DE USUARIO Revolution Pro 3 Nacon

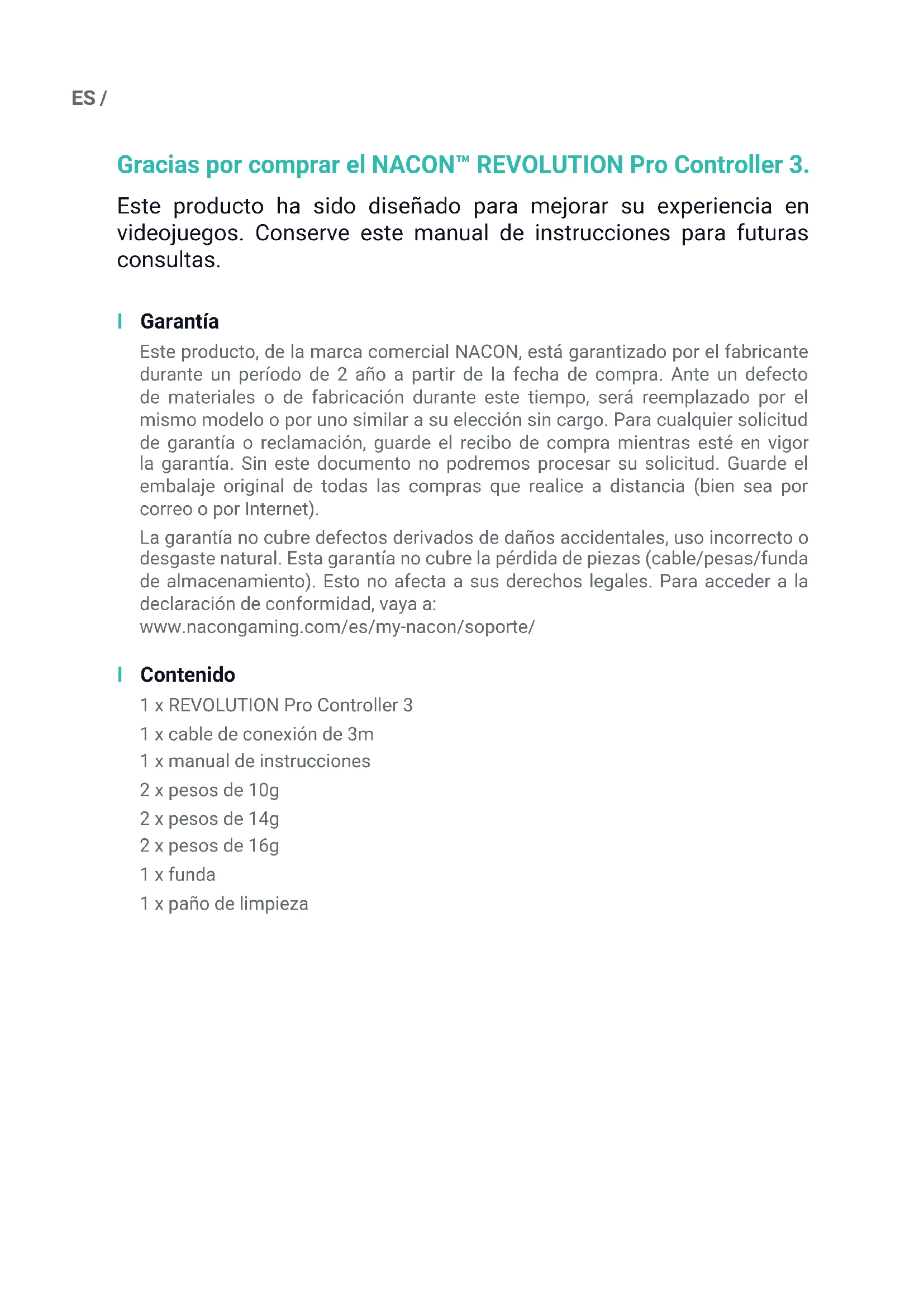

Gracias por comprar el NACON™ REVOLUTION Pro Controller 3.

Este producto ha sido diseñado para mejorar su experiencia en videojuegos. Conserve este manual de instrucciones para futuras consultas.

Garantía

Este producto, de la marca comercial NACON, está garantizado por el fabricante durante un período de 2 año a partir de la fecha de compra. Ante un defecto de materiales o de fabricación durante este tiempo, será reemplazado por el mismo modelo o por uno similar a su elección sin cargo. Para cualquier solicitud de garantía o reclamación, guarde el recibo de compra mientras esté en vigor la garantía. Sin este documento no podremos procesar su solicitud. Guarde el embalaje original de todas las compras que realice a distancia (bien sea por correo o por Internet).

La garantía no cubre defectos derivados de daños accidentales, uso incorrecto o desgaste natural. Esta garantía no cubre la pérdida de piezas (cable/pesas/funda de almacenamiento). Esto no afecta a sus derechos legales. Para acceder a la declaración de conformidad, vaya a:

www.nacongaming.com/es/my-nacon/soporte/

Contenido

1 x REVOLUTION Pro Controller 3
1 x cable de conexión de 3m
1 x manual de instrucciones
2 x pesos de 10g
2 x pesos de 14g
2 x pesos de 16g
1 x funda
1 x paño de limpieza

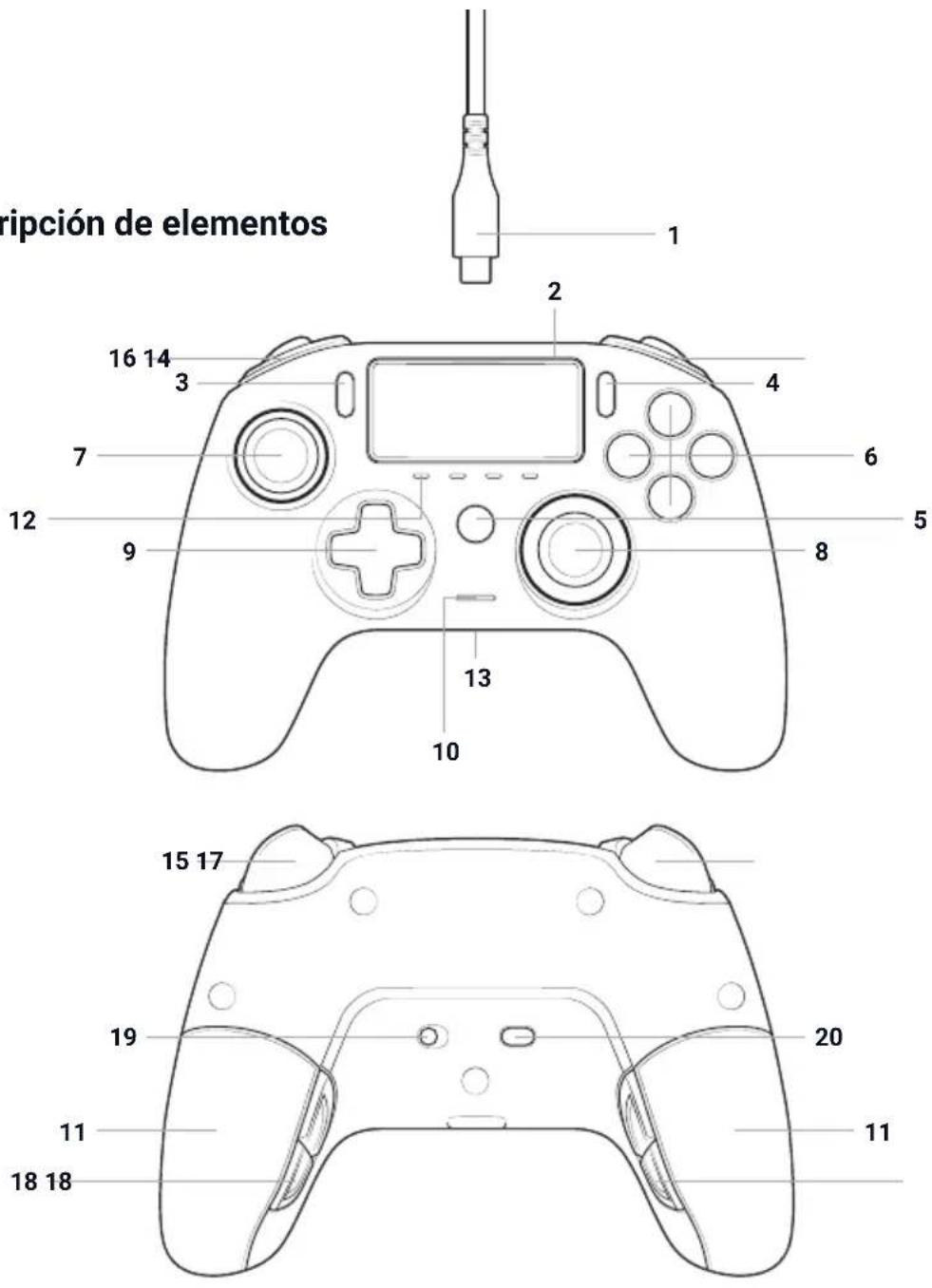

Descripción de elementos

ripción de elementos 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

1/ Cable trenzado de 3m con conector USB-A o USB-C
2/ Panel táctil
3/ Botón SHARE
4/ Botón OPTIONS
5/ Botón PS
6/ Botón de acción
7/ Stick izquierdo con botón L3 y 46° de amplitud
8/ Stick derecho con botón R3 y 46° de amplitud

9/ Control direccional
10/ Indicador LED de estado del jugador
11/2 compartimentos para pesos
12/4 perfiles LED
13/ Conector para auriculares (entrada de 3,5mm)
14/ Botón superior R1
15/ Gatillo analógico R2
16/ Botón superior L1
17/ Gatillo analógico L2

18/ Botones de atajos traseros S1/S2/S3/S4
19/ Selección de modo:

1. Modo PS4 ^™
2. Modo Avanzado PS4™
3. Modo Avanzado PC*

20/ Botón de selección de perfil

Funciones

Este mando tiene 3 modos:

Modo 1: Modo PS4™ (ver apartado 2)

Modo 2: Modo Avanzado PS4™ (ver apartado 3)

Modo 3: Modo Avanzado PC* (ver apartado 4)

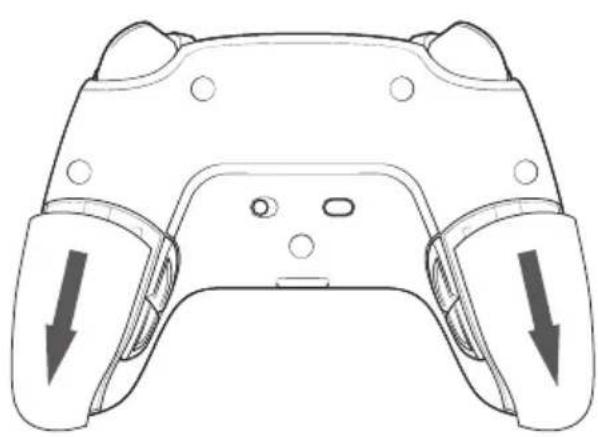

Gestión del peso

Para modificar el peso del mando, tiene que:

1. Deslizar con cuidado la tapa del compartimento de los pesos para sacarlos.
2. Inserte los pesos que desee.
3. Vuelva a colocar la tapa con cuidado y deslícela para cerrarla.

Configuración de sonido

Para ajustar el volumen y el micrófono desde el sistema PS4™, tiene que:

1. Abrir el menú del sistema PS4™: «Ajustes» > «Dispositivos» > «Aparatos de sonido».
2. Ajustar manualmente los niveles de volumen y del micrófono.

1/ Cómo usar el REVOLUTION Pro Controller 3

Observación: No toque los sticks ni los gatillos en el momento de conectar el mando a cualquier sistema PS4™.

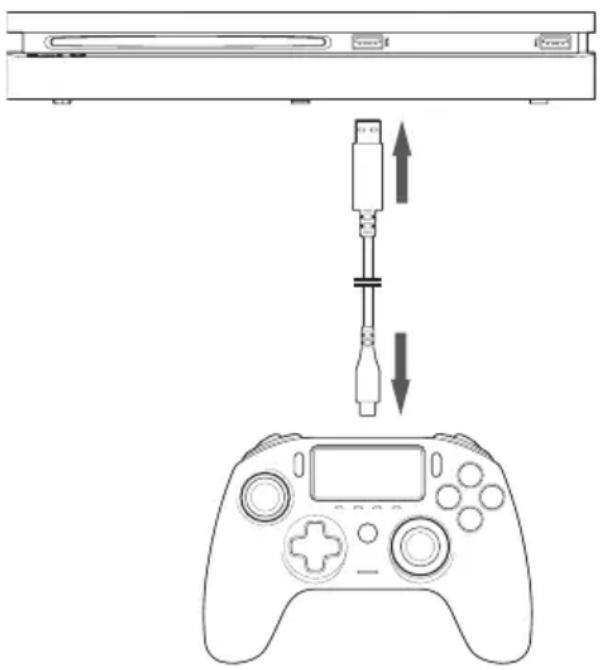

• Conecte el cable a la parte trasera del mando y asegúrese de que esté bien sujeto.
• Conecte el mando a un puerto USB libre de su sistema PS4™ encendido y asegúrese de no mover los sticks ni los gatillos.
• Pulse el botón PS. El indicador LED de estado del jugador se encenderá. Tenga en cuenta que el indicador de estado del jugador puede reaccionar a la acción durante el juego, si es compatible con el software.
• ¡Listo para jugar!
• El mando se apagará en cuanto se desconecte del USB o el sistema PS4™.

• El botón «Seleccionar modo» de la parte trasera, establece si el mando está funcionando en Modo PS4™ (Posición 1) o en Modo Avanzado PS4™ (Posición 2).
• El Modo Avanzado PC* (Posición PC) le permite cambiar el mando al Modo X-Input para PC.

2/ Modo 1: Modo PS4™

El Modo PS4 ^™ se selecciona cambiando el interruptor de «Modo» a la posición 1.

En este modo, el mando es compatible con las siguientes funciones:

• Sensores de movimiento
• Panel táctil
• Vibración dual
• Entrada de 3,5mm para auriculares
• Botones PS, SHARE y OPTIONS
• Botones superiores L1 y R1
• Gatillos analógicos L2 y R2
• Stick izquierdo con botón L3
• Stick derecho con botón R3
• Cruceta de 8 direcciones
• Botones de acción
• Botones de atajos

Atajos:

Puede configurar cualquier botón de atajo (excepto los del panel táctil, PS, SHARE y OPTIONS), de la siguiente manera:

• Mantenga pulsado 3 segundos el botón de Perfil. El halo azul alrededor del stick derecho latirá.
• Pulse el botón de atajo que desee configurar. Se encenderá el LED correspondiente. LED1 para S1 / LED2 para S2 / LED3 para S3 / LED4 para S4.
• Pulse el botón de atajo que desee configurar. El LED parpadeará 3 veces para confirmar que se ha completado la configuración.
• Mantenga pulsado 3 segundos el botón de Perfil para confirmar y salir de la función de configuración.

Observación: El REVOLUTION Pro Controller 3 no incluye un altavoz ni una barra de luz integrada.

3/ Modo 2: Modo Avanzado PS4™ (a través de app Companion para PC/Mac)

El Modo Avanzado PS4™ se selecciona cambiando el interruptor de «Modo» a la posición 2.

En este modo, además de ser compatible con todas las funciones del Modo PS4™, puede personalizar los ajustes. Para ello, tiene que descargar e instalar la aplicación Companion para PC/Mac, compatible con los sistemas operativos Windows®7/8/10, Mac OS X 10.11 (El Capitán), macOS 10.12 (Sierra), macOS 10.13 (High Sierra), macOS 10.14 (Mojave) y macOS 10.15 (Catalina). Puede encontrarla en el siguiente enlace: www.nacongaming.com

Una vez descargada y abierta la aplicación Companion, siga las instrucciones de instalación en pantalla (es necesario registrarse para descargar el software).

Después de instalar la aplicación Companion para PC/Mac, podrá:

• Ajustar la configuración de los sticks derecho e izquierdo.
• Seleccionar el movimiento entre 4 u 8 direcciones de la cruceta.
• Reconfigurar todos los botones (salvo el panel táctil, PS, SHARE y OPTIONS).
• Configurar los 4 botones de atajos.
• Crear y cargar hasta 4 perfiles personalizados en su mando y luego cambiar entre ellos durante el juego.
• Ajustar la zona muerta de los gatillos L2 y R2.
• Ajustar la intensidad de vibración de forma independiente para los agarres izquierdo y derecho.
• Ajustar la luz del halo alrededor del stick derecho.

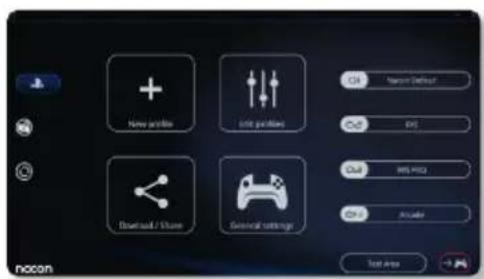

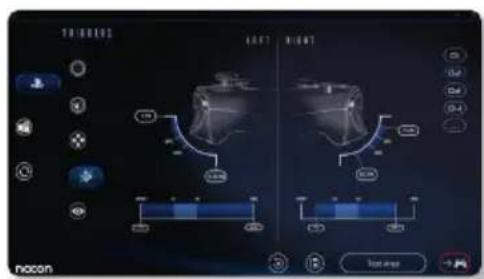

New playback Mini profiles Download / Purchase General settings Max: Default Ctrl: 100% Ctrl: 95% Max Ctrl: Acceler Text area nocon

TRAVEL LEFT RIGHT nocon

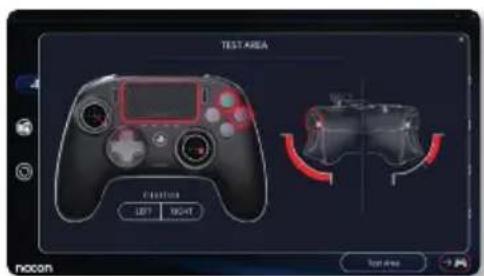

TEST AREA Reactions LEFT RIGHT nocon top area

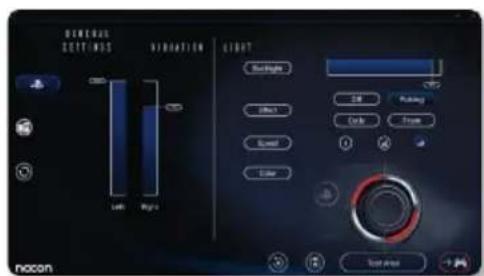

GENERAL BOTTOMS Vibration LIGHT Background OK Rushing Diff Color Trace Left Right Color Text arrow nocon

4/ Modo 3: Modo Avanzado PC\* (a través de app Companion para PC/Mac)

El Modo Avanzado PC se selecciona cambiando el interruptor de «Modo» a la posición «PC».

En este modo, podrá usar el mando con juegos de ordenador. Para ello, tiene que descargar e instalarla aplicación Compañon para PC/Mac, compatible con los sistemas operativos Windows®7/8/10, Mac OS X 10.11 (El Capitán), macOS 10.12 (Sierra), macOS 10.13 (High Sierra), macOS 10.14 (Mojave) y macOS 10.15 (Catalina). Puede encontrarla en el siguiente enlace: www.nacongaming.com

Una vez descargada, abra la aplicación Companion, siga las instrucciones de instalación en pantalla (es necesario registrarse para descargar el software).

Después de instalar la aplicación Companion para PC/Mac, podrá:

• Ajustar la configuración de los sticks derecho e izquierdo.
• Seleccionar el movimiento entre 4 u 8 direcciones de la cruceta.
• Reconfigurar todos los botones (salvo el panel táctil, PS, SHARE y OPTIONS).
• Configurar los 4 botones de atajos.
• Crear y cargar hasta 4 perfiles personalizados en su mando y luego cambiar entre ellos durante el juego.
• Ajustar la zona muerta de los gatillos L2 y R2.
• Ajustar la intensidad de vibración de forma independiente para las empuñaduras izquierda y derecha.
• Ajustar la luz trasera del halo del stick derecho.

Para acceder a todas las funciones del «Modo Avanzado», necesitará la aplicación Companion para PC/Mac*.

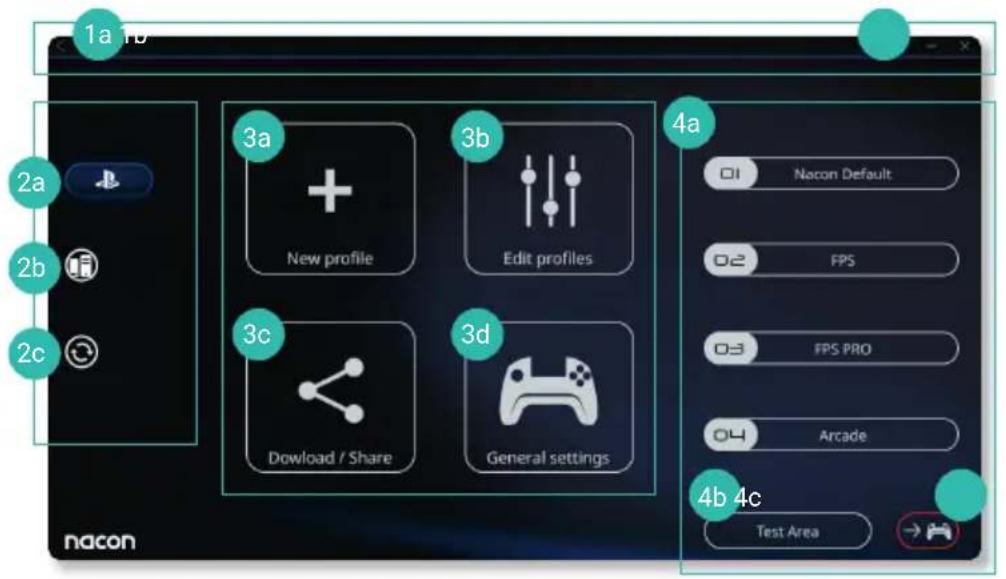

1a 1b 2a 2b 2c 3a New profile 3b Edit profiles 4a 01 Nacon Default 02 FPS 03 FPS PRO 04 Arcade 4b 4c Test Area nacon

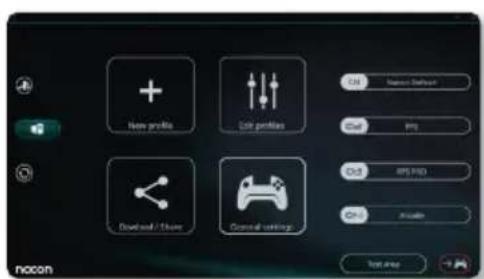

La pantalla principal de la aplicación Companion le permitirá cambiar entre los diferentes ajustes.

1. Barra de menú

a. Volver al menú principal.
b. Minimizar o cerrar la aplicación Companion.

2. Modo ajustes

a. Modo Avanzado PS4™: Modificar los perfiles para el Modo Avanzado PS4™.
b. Modo Avanzado PC*: Modificar los perfiles para el Modo Avanzado PC*.
c. Actualizaciones de firmware y software: Informa cuando hay una nueva actualización disponible de firmware o software.

3. Funciones

a. Nuevo perfil: Crear un perfil nuevo y seleccionar su posición en el mando.
b. Editar perfiles: Modificar las configuraciones del mando.

i. Stick izquierdo: Cambiar la sensibilidad y la zona muerta del stick izquierdo.
ii. Stick derecho: Cambiar la curva de respuesta y la zona muerta del stick derecho.
iii. Asignación: Definir el botón de asignación de su mando y seleccionar el movimiento entre 4 u 8 direcciones de la cruceta.
iv. Gatillo: Definir la reacción de los gatillos L2y R2.
v. Resumen: Mostrar un resumen del perfil seleccionado.

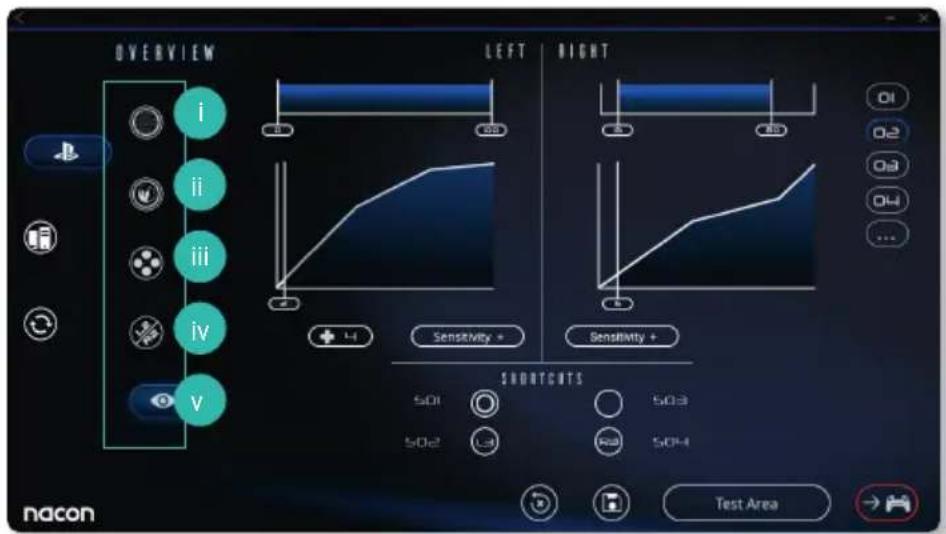

OVERVIEW i ii iii iv V LEFT RIGHT Sensitivity + Sensitivity + SHORTCOTS SO1 SO2 SO3 SO4 Test Area nacon

c. Descargar/Compartir: Descargar los perfiles de NACON o acceder a la web de la comunidad.
d. Ajustes generales: Modificar el nivel de vibración y el efecto de luz del halo del stick derecho.

4. Perfiles del mando

a. Perfiles: Muestra el nombre de los perfiles guardados en el mando para el modo actual. Puede modificarlos o descargar otro perfil guardado en su ordenador.
b. Zona de pruebas: Muestra una pantalla para probar los ajustes del perfil seleccionado.
c. Perfiles activos: Enviar al mando los perfiles guardados en el ordenador.

Observación: El mando incluye 4 perfiles precargados para una amplia gama de juegos:

1. Neutral (stick derecho como Modo Pro Control, L1/R1 y L2/R2 asignados a los botones traseros).
2. FPS (stick derecho más sensible).
3. FPS Pro (stick derecho muy sensible).
4. Arcade (reacción inmediata del stick).

Reciclado

Al deshacerse de este producto, no debe tirarlo a la basura, llévelo a un punto de recogida apropiado. El reciclaje es importante para proteger el medio ambiente ya que reduce la lad de residuos en los vertederos. Sólo para la UE y Turquía.

Garantías y precauciones importantes

1/ El producto está hecho únicamente para su uso en interior. No se debe exponer nunca a la radiación solar directa ni a entornos húmedos.
2/ No exponer la unidad a salpicaduras, gotas de lluvia, ni humedad. No sumergir en líquido.
3/ No exponer al polvo, a entornos muy húmedos, temperaturas extremas ni golpes.
4/ No usar ni abrir si el equipo está dañado. No intente arreglarlo.
5/ Utilizar un paño suave, ligeramente húmedo y limpio para limpiarlo por fuera. El uso de detergentes puede producir filtraciones y dañar el acabado del aparato.
6/ No coger nunca el producto por el cable.

7/ Este dispositivo no está diseñado para ser utilizado por nadie (incluidos niños) con discapacidad física, sensorial o mental, ni por nadie sin la experiencia o el conocimiento adecuados; a menos que hayan recibido directrices o instrucciones previas sobre el uso de este dispositivo por parte de alguien que sea responsable de su seguridad. No deje el producto desatendido. Mantenga este dispositivo fuera del alcance de los niños. No apto para menores de 7 años, el cable puede enrollarse alrededor del cuello.

Ergonomía

Mantener las manos en la misma posición durante un periodo de tiempo prolongado puede dar lugar a molestias y dolor. Si esto le sucediera de forma habitual, consulte a su médico. Como medida de precaución, le recomendamos descansar 15 minutos por cada hora de juego.

Servicio de atención al cliente

Para cualquier información, puede contactar con el departamento de asistencia. Antes de contactar con nosotros, asegúrese de disponer de la mayor cantidad de información posible sobre el problema y el producto.

Dirección electrónica: [e-mail]

Página web: www.nacongaming.com

Dirección postal: Bigben España - C/ Musgo 5, 2ª planta, 28023 Madrid, España
