Producttype	Netwerkschakelaar (switch)
Merk	TP-Link
Model	T1600G52TS
Categorie	Smart / beheerbare schakelaar
Aantal poorten	48 Gigabit Ethernet-poorten + 4 SFP-poorten
Afmetingen (B x D x H)	440 x 220 x 44 mm
Gewicht	Ongeveer 4,5 kg
Voeding	100-240 V AC, 50/60 Hz (externe adapter)
Stroomverbruik	Max 25 W (zonder SFP-modules)
Bedrijfstemperatuur	0 °C tot 40 °C
Bedrijfsvochtigheid	10 % tot 90 % RV (zonder condensatie)
Belangrijkste functies	Beheer via webinterface of CLI, VLAN, QoS, linkaggregatie, poortbeveiliging, IGMP snooping, SNMP
Configuratiemethoden	Webinterface (192.168.0.1), CLI (console), Easy Smart-hulpprogramma
Veiligheid	Niet demonteren, uit de buurt van water gebruiken, aarden in rek
Onderhoud en reiniging	Loskoppelen voor reiniging, gebruik een zachte, droge doek
Montage	Op bureau (rubberen voetjes) of in 19" rek (meegeleverde beugels)
Reserveonderdelen en repareerbaarheid	Verzegeld apparaat, geen losse onderdelen; neem contact op met de klantenservice bij storing
Algemene informatie	Beperkte garantie TP-Link (raadpleeg verpakking)

Veelgestelde vragen - T1600G52TS TP-LINK

Hoe zet ik de switch terug naar de fabrieksinstellingen?

Houd de Reset-knop aan de voorkant van de switch ongeveer 10 seconden ingedrukt en laat dan los. De lampjes knipperen en het apparaat start opnieuw op met de standaardinstellingen.

Wat is het standaard IP-adres van de switch?

Het standaard IP-adres is 192.168.0.1. Zorg ervoor dat uw computer zich in hetzelfde subnet bevindt (bijv. 192.168.0.x).

Hoe krijg ik toegang tot de webconfiguratie-interface?

Open een browser en typ http://192.168.0.1. Gebruik de gebruikersnaam admin en het wachtwoord admin (in kleine letters) om in te loggen.

Kan ik de switch direct gebruiken zonder configuratie?

Ja, de switch werkt in de Plug-and-Play-modus. De standaardinstellingen zijn geschikt voor basisgebruik. Voor geavanceerde functies is configuratie vereist.

Hoe installeer ik de switch in een rek?

Bevestig de meegeleverde montagebeugels aan beide zijden van de switch met de schroeven. Gebruik geschikte bouten (niet meegeleverd) om de beugels aan het rek te bevestigen. Zorg ervoor dat het rek stabiel is en correct geaard is.

Wat moet ik doen als ik het beheerderswachtwoord ben vergeten?

Voer een fabrieksreset uit door de Reset-knop 10 seconden ingedrukt te houden. Hiermee worden alle instellingen gewist, inclusief het wachtwoord.

Welke kabels moet ik gebruiken voor de SFP-poorten?

De SFP-poorten accepteren SFP-modules (niet meegeleverd). Gebruik compatibele modules (glasvezel of koper) op basis van uw netwerkinfrastructuur.

Heeft de switch een seriële console?

Ja, het model T1600G52TS heeft een consolepoort (RJ45 of DB9 afhankelijk van versie). Gebruik de meegeleverde consolekabel om verbinding te maken met een computer en toegang te krijgen tot de CLI.

Hoe sluit ik de switch aan op de stroomvoorziening?

Sluit de meegeleverde stroomkabel aan op de connector aan de achterkant van de switch en vervolgens op een stopcontact. Als de switch een aan/uit-schakelaar heeft, zet deze dan op ON.

Wat is de garantie van dit product?

TP-Link biedt een beperkte garantie tegen materiaal- en fabricagefouten. De exacte duur staat vermeld op de productverpakking. Bewaar uw aankoopbewijs.

GEBRUIKSAANWIJZING T1600G52TS TP-LINK

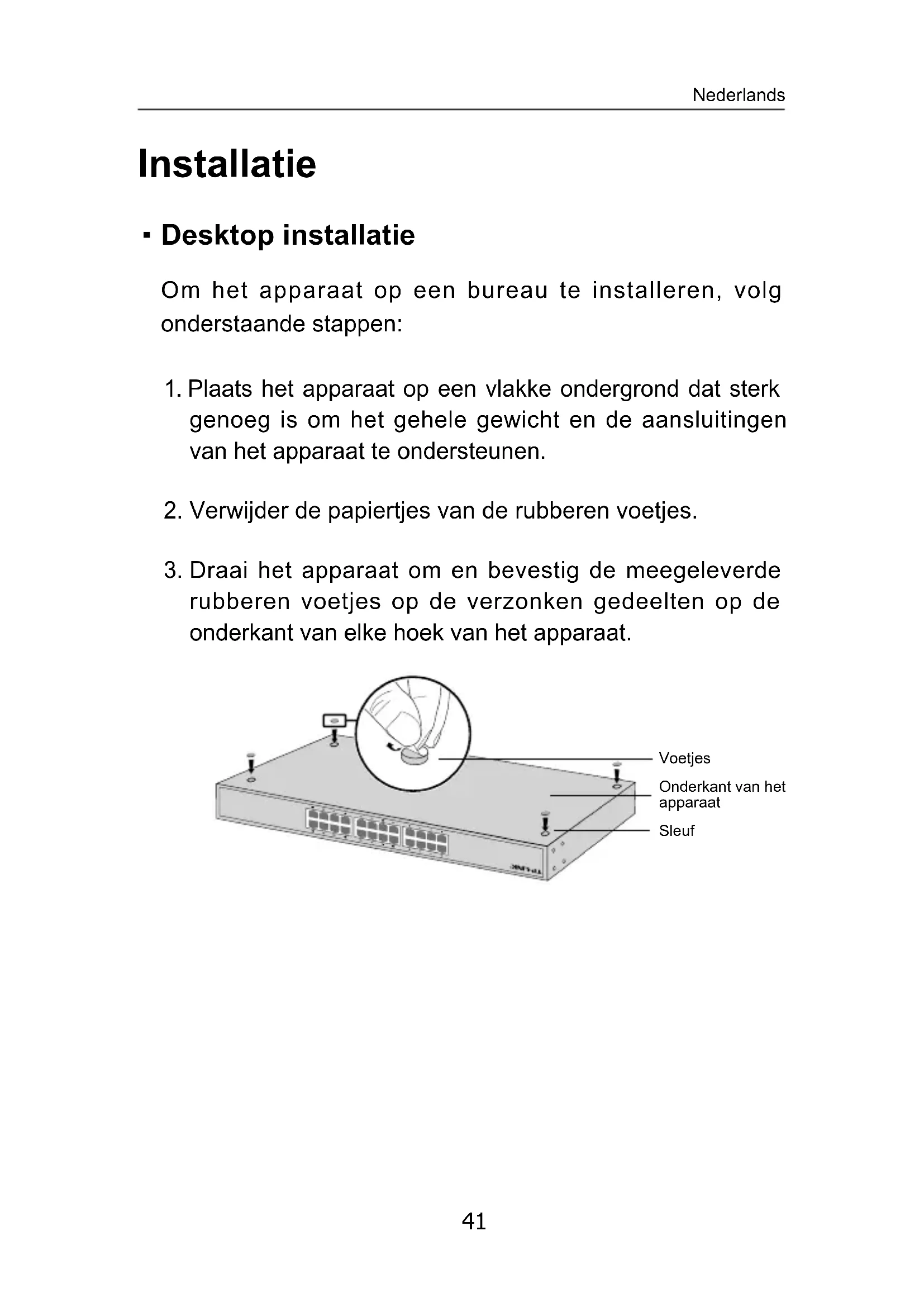

Om het apparaat op een bureau te installereren, volg onderstaande stappen:

1. Plaats het apparaat op een vlakke ondergrond dat sterk genoeg is om het gehele gewicht en de aansluitingen van het apparaat te ondersteunen.
2. Verwijder de papiertjes van de rubberen voetjes.

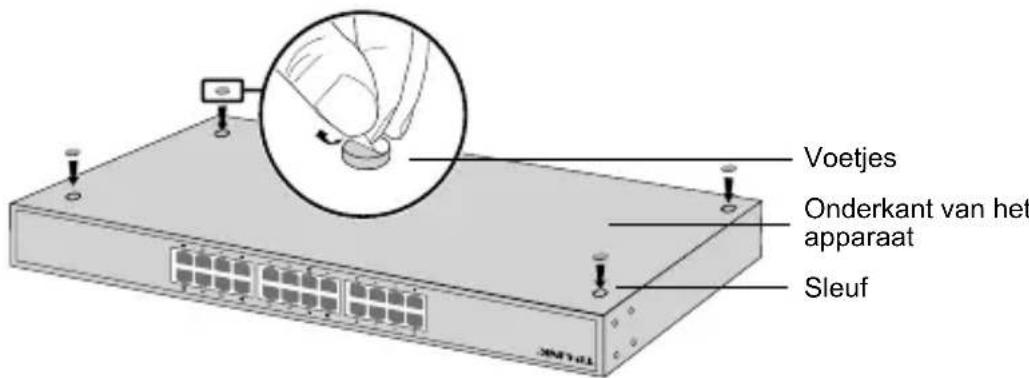

3. Draai het apparaat om en bevestig de meegeleverde rubberen voetjes op de verzonken gedeelten op de onderkant van elke hoek van het apparaat.

- Rek installmentie

Om het apparaat in een rek te installereren, volg de onderstaande beschreiben instructies:

1. Controller de a Harding en de stabiliteit van het rek.
2. Bevestig de meegeleverde reck-montage beugels aan beiden kanten van het apparaat met behulp van de meegeleverde schroeven.

1. Nadat de beugels aan het apparaat bevestigd zijn, gebruikt u geschikte schroeven (niet meegeleverd) om de beugels aan het rek te bevestigen.

Verbinding

- Ethernet poort

Verbind een ethernet poort van de switch met de computer met behulp van een RJ45 kabel zoals op het volgende figuur weergegeven.

- SFP poort

Voor switches met SFP poortenkest u een SFP poort met een SFP module verbinden. Wonneer een SFP transceiver is geinstalleerd in een sleuf en deze heeft een geldige verbinding op de poort, dan za de bijbehorende RJ45 poortuitgeschakeld worden en kan deze Niet gebruikt worden.

- Console Poort

Voor switches met een console poort, u=kunt de console poort met uw computer verbinden door middel van een console kabel. Vervolgens=kunt u de CLI laden om uw switch te beheren.

- Inschakelen

Steek de vrouwelijkke connector van de meegeleverde stroomkabel in het stopcontact van het apparatus en de mannelijke connector in het stopcontact.

Configuratie

- Configureer de switch met behulp van de GUI

1. Stel het IP adres van uw PC in, in hetzelfde subnet van de switch. Het IP adres is 192.168.0.x ("x" is elk nummer variërend:tussen 2 en 254); het subnetmasker is 255.255.255.0
2. Open een webbrowser en typ het standard beheer adres http://192.168.0.1 in in de adresbalk van de browser en druk daarna op de Enter toets.
3. Voer admin in voor zowel de Gebruikersnaam als het wachtwoord, beiden inkleine letters. Klik verwolgens op de Login knop of druk op de Enter toets.
4. Na een succesvolle login=kunt u de switch op de beheer网页 configureren.

- Configureer de switch door gelebruik te make van de CLI (Alleen voor Smart Switches en Managed Switches)

U kurz inloggen op de switch en toegang tot de CLI verkrijgen om de switch te beheren. Voor uitgebrende instructies over hoe u dit kurz doen, raadpleeg de CLI gids.

- Configureer de Switch door gebruik te makes van het hulpprogramma. (Alleen voor Easy Smart Switches)

U=kunt de Easy Smart Configuration Utility gebruiken om uw gehele netwerken van Easy Smart Switches te beheren. Voor uitgebrende instructies over hoe u dit=kunt doen, raadpleef de Utility Gebruikershandleiding.

Installation

Veiligheidsinformatie

• Als een product een aan/uit toets heeft, befind die een möglichkheid om het product uit te schakelen. Bij producten zonder aan/uit toets is de enige manier om het product volledig uit te schakelen het product of de netspanningadapter van de stroomtoevoer af te koppelen. Het afgekoppelde apparaat要去 normal kunnen worden gezruikt.
• Dit product Niet openmaken of er onderhoud aan proberen te verrachten; u kunt blootgesteld worden aan gevaarlijke hoogspanning of andere risico's. Door het openmaken van een verzegelde component of verzegeld(e) product(en) komt de garantie te vervallen. Voor product service kurz u contact met ons opnemen.
• Dit product Niet in de buurt van water gebruiken.

TP-LINK beperkke productgarantie

Geldt alleen voor producten van het merk TP-LINK.

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-LINK geeft garantie op het hardware product van het merk TP-LINK in de originele verpakking voor gebreken in materialen en fabricage indien normal gebruikt in overeenstemming met de richtlijnen van TP-LINK gedurende een bepaaldeperiode afhankelijk van de service terplaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper.
