T1600G52TS - Interruttore TP-LINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch di rete
Marca	TP-Link
Modello	T1600G52TS
Categoria	Switch Smart / Gestibile
Numero di porte	48 porte Gigabit Ethernet + 4 porte SFP
Dimensioni (L x P x A)	440 x 220 x 44 mm
Peso	Circa 4,5 kg
Alimentazione	100-240 V CA, 50/60 Hz (alimentatore esterno)
Consumo elettrico	Max 25 W (senza moduli SFP)
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	10 % a 90 % UR (senza condensa)
Funzioni principali	Gestione tramite interfaccia web o CLI, VLAN, QoS, aggregazione dei link, sicurezza delle porte, IGMP snooping, SNMP
Metodi di configurazione	Interfaccia web (192.168.0.1), CLI (console), utility Easy Smart
Sicurezza	Non smontare, utilizzare lontano dall'acqua, messa a terra nel rack
Manutenzione e pulizia	Scollegare prima della pulizia, utilizzare un panno morbido e asciutto
Montaggio	Su scrivania (piedini in gomma) o in rack 19" (staffa incluse)
Ricambi e riparabilità	Apparecchio sigillato, nessuna parte staccabile; contattare il servizio clienti in caso di guasto
Informazioni generali	Garanzia limitata TP-Link (consultare la confezione)

Domande frequenti - T1600G52TS TP-LINK

Come ripristinare le impostazioni di fabbrica dello switch?

Tenere premuto il pulsante Reset sulla parte anteriore dello switch per circa 10 secondi, quindi rilasciare. I LED lampeggeranno e il dispositivo si riavvierà con le impostazioni predefinite.

Qual è l'indirizzo IP predefinito dello switch?

L'indirizzo IP predefinito è 192.168.0.1. Assicurati che il computer sia sulla stessa sottorete (es: 192.168.0.x).

Come accedere all'interfaccia di configurazione web?

Apri un browser e digita http://192.168.0.1. Utilizza il nome utente admin e la password admin (in minuscolo) per accedere.

Posso utilizzare lo switch immediatamente senza configurazione?

Sì, lo switch funziona in modalità Plug-and-Play. Le impostazioni predefinite sono adatte per un uso base. Per funzionalità avanzate, è necessaria una configurazione.

Come installare lo switch in un rack?

Fissare le staffe di montaggio fornite su ciascun lato dello switch utilizzando le viti. Utilizzare bulloni adatti (non forniti) per fissare le staffe al rack. Assicurarsi che il rack sia stabile e correttamente messo a terra.

Cosa fare se ho dimenticato la password di amministratore?

Eseguire un ripristino di fabbrica tenendo premuto il pulsante Reset per 10 secondi. Questo cancellerà tutte le impostazioni, inclusa la password.

Quali cavi utilizzare per le porte SFP?

Le porte SFP accettano moduli SFP (non forniti). Utilizzare moduli compatibili (fibra ottica o rame) in base all'infrastruttura di rete.

Lo switch dispone di una console seriale?

Sì, il modello T1600G52TS dispone di una porta console (RJ45 o DB9 a seconda della versione). Utilizzare il cavo console fornito per collegarsi a un computer e accedere alla CLI.

Come collegare lo switch all'alimentazione?

Collegare il cavo di alimentazione fornito al connettore sul retro dello switch, quindi a una presa elettrica. Se lo switch ha un interruttore, metterlo in posizione ON.

Qual è la garanzia di questo prodotto?

TP-Link offre una garanzia limitata contro difetti dei materiali e di fabbricazione. La durata esatta è indicata sulla confezione del prodotto. Conservare la prova d'acquisto.

MANUALE UTENTE T1600G52TS TP-LINK

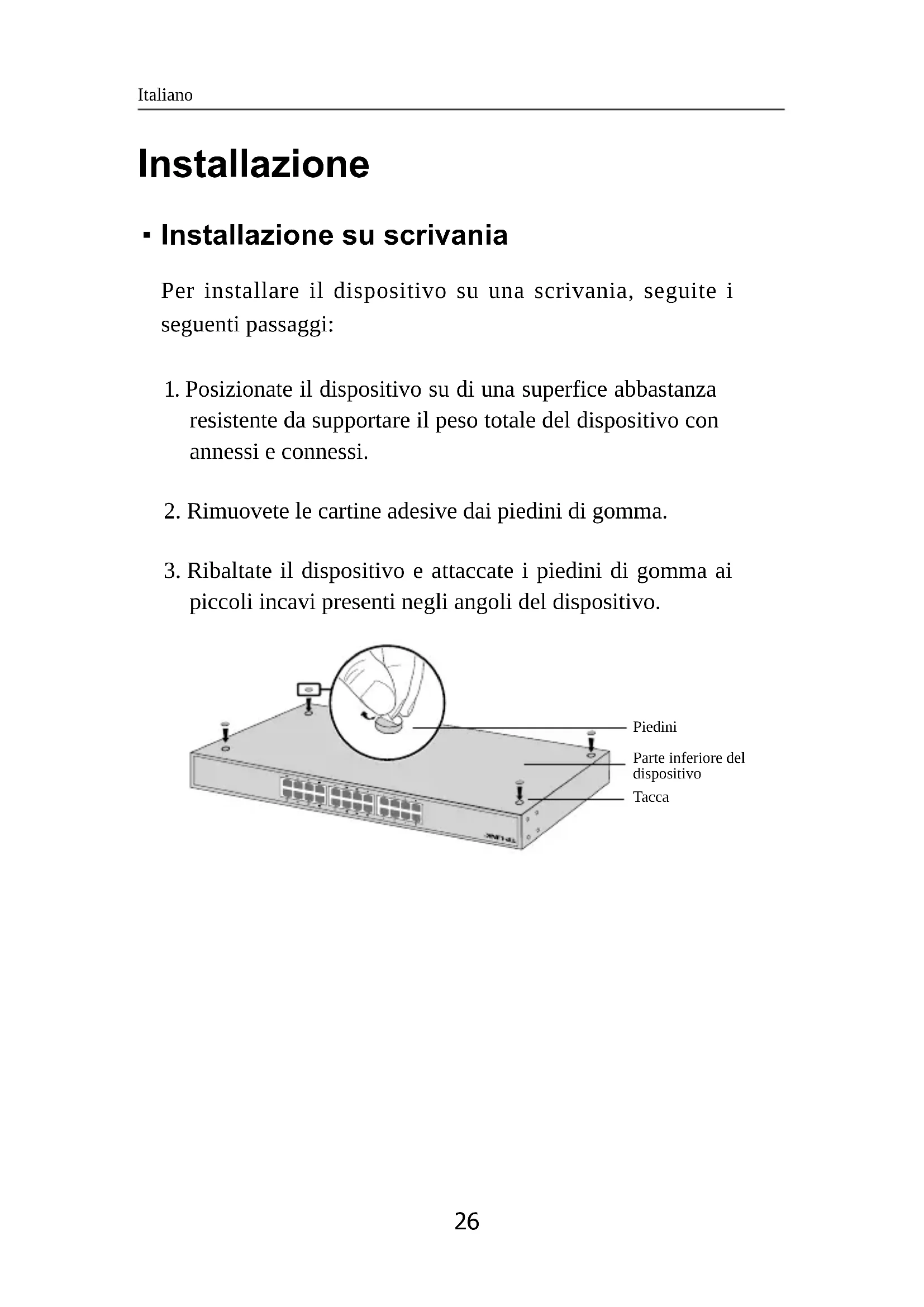

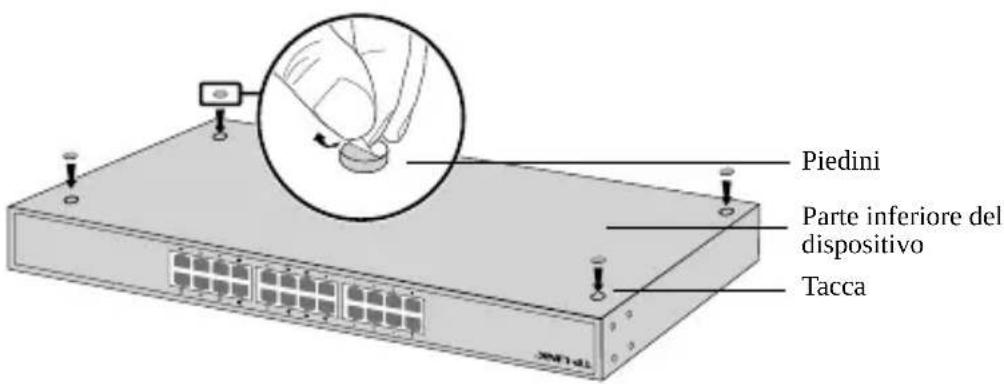

- Installazione su scrivania

Per installare il dispositivo su una scrivania, seguite i seguenti passaggi:

1. Posizione il dispositivo su di una superfice abbastanza resistente da supportare il peso totale del dispositivo con annessi e connessi.
2. Rimuovete le cartine adesive dai piedini di gomma.
3. Ribaltate il dispositivo e attaccate i piedini di gomma ai piccoli incavi presenti negli angoli del dispositivo.

- Installazione a rack

Per installare il dispositivo a rack, seguite le istruzione di seguito indicate:

1. Verificate la messa a terra e la stabilità del rack.
2. Montate,tramite le relative viti,le staffe per il montaggio a rack su agli lato del dispositivo.

1. Dopo che sono state montate le staffe sul disposativo, usate及其他 viti (non incluse) per installare il disposativo a rack.

Connessione

- Porta Ethernet

Collegate una porta Ethernet dello switch al computer mediante un cavo RJ45 come migliorato nella seguente illustrazione.

- Slot SFP

Per gli switch con slot SFP, potete insertire un modulo SFP in uno slot SFP. Se viene installato un transceiver SFP in uno slot e si attiva un link, la porta RJ45 associata verrà disabilitata e non può essere utilizzata.

- Porta Console

Per gli switch con porta console, potete connettere la porta console al vosto computer mediante cavo console. Quindi potete caricare CLI per gestire lo switch.

- Accensione

Inserite il connettore femmina del cavo d'alimentazione nel connettore di alimentazione del dispositivo e il connettore maschio in una presa elettrica.

Configurazione

- Configure lo Switch usingla GUI

1. Impostate l'indirizzo IP del vosto computer nella stessa subnet dello switch. L'indirizzo IP è 192.168.0.x ("x" compreso fra 2 e 254) e la Subnet Mask è 255.255.255.0.
2. Aprite un browser web e immettete nella barra degli indirizzi l'indirizzo IP di gestione di default http://192.168.0.1, quando premete il tasto Enter.
3. Immettete admin (in caratteri minuscoli) comeUsername e Password di default, quando fateciesul pulsante Login o premete il tasto Enter.
4. Dopo che avete fatto login, potete configurare lo switch dall'interfaccia di gestione.

- Configure lo Switch usingla CLI (Solo per Switch Smart e Managed)

Fate login allo switch e accedete alla CLI per gestire lo switch. Per averere istruzioni dettagliate su come farlo, consultate la Guida CLI.

- Configure lo switch usingla Utility (solo per gli switch Easy Smart)

Potete usare la Utility Easy Smart Configuration per gestire centralmente intere reti di switch Easy Smart. Per averestruzioni dettagliate su come farlo, consultate la Guida Utente dell'Utility.

InstALAÇÃO

Informazioni sulla sicurezza:

• Se il prodotto ha un pulsante ON/OFF, utilizzato il pulsante per spegnerlo ed accenderlo. Alcuni prodotti progettati per essere sempre operativi non ha pulsante ON/OFF: in quello caso agire direttamente sull'alimentatore..
• Non aprire il prodotto o tentare di ripararlo, rischio di shock ad alta tensione. L'apertura di un componente sigillato o prodotto annulla la garanzia.
• Mantenere lontano dall'acqua.

Garanzia

Esclusivamente per prodotti marchiati TP-LINK.

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI.

TP-LINK garantisce i soli prodotti hardware marchiati TP-LINK venduti nella rispectiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire alla data riportata sulla prova d'acquisto da parte dell'utente finale.
