T1600G52TS - Commutateur TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau (switch)
Marque	TP-Link
Modèle	T1600G52TS
Catégorie	Commutateur Smart / Administrable
Nombre de ports	48 ports Gigabit Ethernet + 4 ports SFP
Dimensions (L x P x H)	440 x 220 x 44 mm
Poids	Environ 4,5 kg
Alimentation	100-240 V AC, 50/60 Hz (adaptateur externe)
Consommation électrique	Max 25 W (sans modules SFP)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)
Fonctions principales	Gestion via interface Web ou CLI, VLAN, QoS, agrégation de liens, sécurité des ports, IGMP snooping, SNMP
Méthodes de configuration	Interface Web (192.168.0.1), CLI (console), utilitaire Easy Smart
Sécurité	Ne pas démonter, utiliser loin de l'eau, mise à la terre en rack
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux et sec
Montage	Sur bureau (pieds caoutchouc) ou en rack 19" (équerres fournies)
Pièces détachées et réparabilité	Appareil scellé, aucune pièce détachable ; contacter le SAV en cas de panne
Informations générales	Garantie limitée TP-Link (consulter emballage)

FOIRE AUX QUESTIONS - T1600G52TS TP-LINK

Comment réinitialiser le switch aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'avant du switch pendant environ 10 secondes, puis relâchez. Les voyants clignoteront et l'appareil redémarrera avec les paramètres par défaut.

Quelle est l'adresse IP par défaut du switch ?

L'adresse IP par défaut est 192.168.0.1. Assurez-vous que votre ordinateur est dans le même sous-réseau (ex: 192.168.0.x).

Comment accéder à l'interface de configuration web ?

Ouvrez un navigateur et saisissez http://192.168.0.1. Utilisez le nom d'utilisateur admin et le mot de passe admin (en minuscules) pour vous connecter.

Puis-je utiliser le switch immédiatement sans configuration ?

Oui, le switch fonctionne en mode Plug-and-Play. Les paramètres par défaut conviennent à une utilisation basique. Pour des fonctionnalités avancées, une configuration est nécessaire.

Comment installer le switch dans un rack ?

Fixez les équerres de montage fournies de chaque côté du switch à l'aide des vis. Utilisez des boulons adaptés (non fournis) pour fixer les équerres au rack. Assurez-vous que le rack est stable et correctement mis à la terre.

Que faire si j'ai oublié le mot de passe administrateur ?

Effectuez une réinitialisation d'usine en maintenant le bouton Reset enfoncé pendant 10 secondes. Cela effacera tous les paramètres, y compris le mot de passe.

Quels câbles utiliser pour les ports SFP ?

Les ports SFP acceptent des modules SFP (non fournis). Utilisez des modules compatibles (fibre optique ou cuivre) selon votre infrastructure réseau.

Le switch dispose-t-il d'une console série ?

Oui, le modèle T1600G52TS possède un port console (RJ45 ou DB9 selon version). Utilisez le câble console fourni pour vous connecter à un ordinateur et accéder à la CLI.

Comment connecter le switch à l'alimentation ?

Branchez le cordon d'alimentation fourni sur le connecteur situé à l'arrière du switch, puis sur une prise électrique. Si le switch possède un interrupteur, mettez-le en position ON.

Quelle est la garantie de ce produit ?

TP-Link offre une garantie limitée contre les défauts de matériel et de fabrication. La durée exacte est indiquée sur l'emballage du produit. Conservez votre preuve d'achat.

MODE D'EMPLOI T1600G52TS TP-LINK

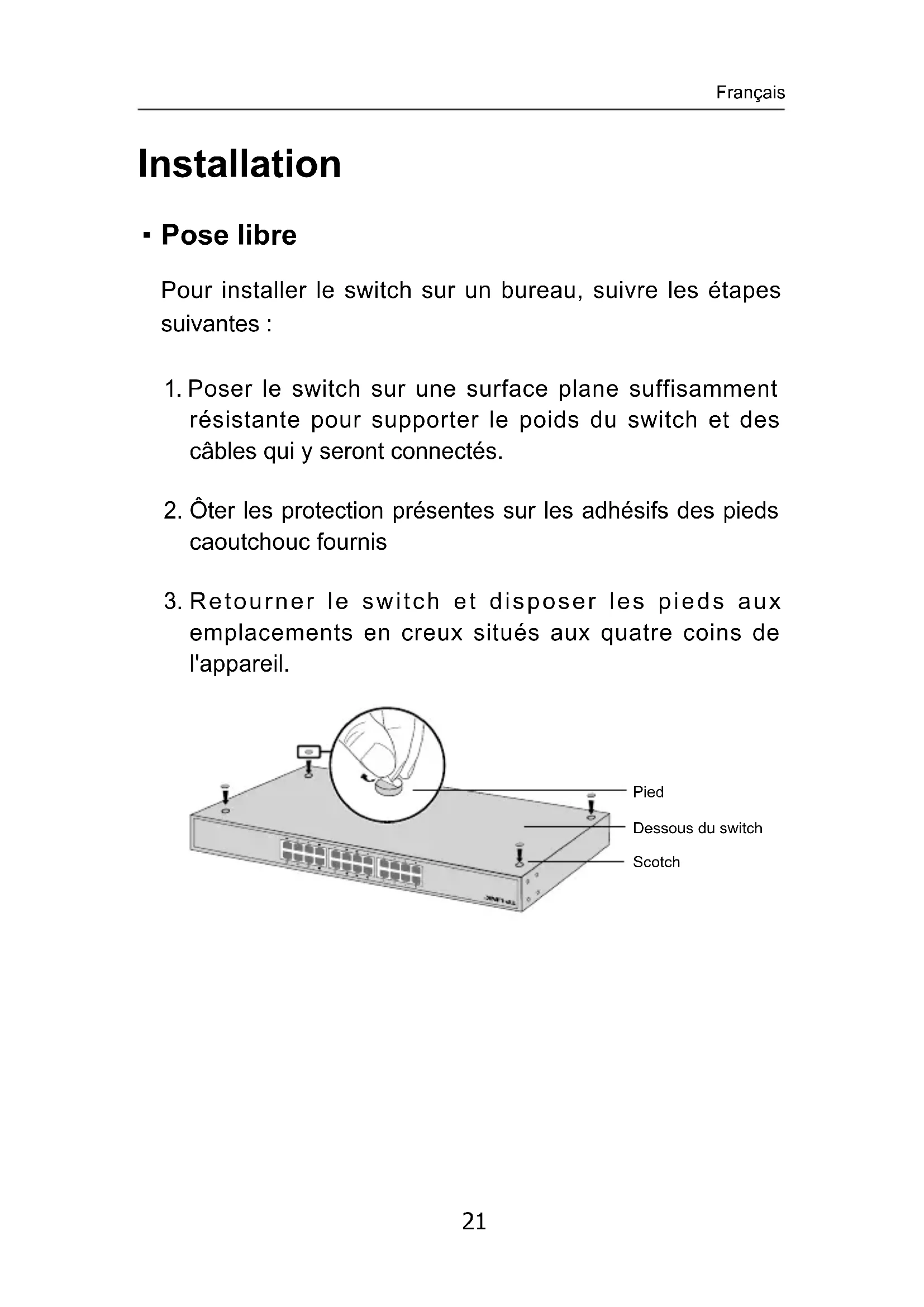

Pour installer le switch sur un bureau, suivre les étapes suivantes:

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des cables qui y seront connectés.
2. Œter les protection Presentses sur les adhésifs des pieds caoutchouc fournis

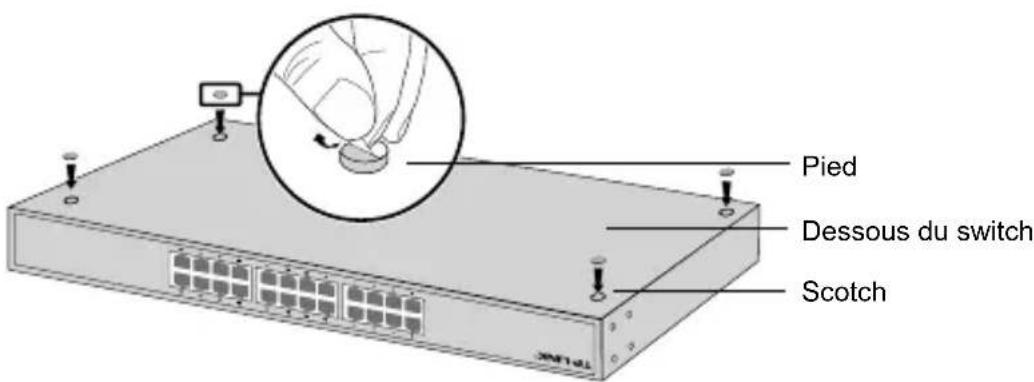

3. Retourner le switch et dispose les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes:

1. Vérifier la mise à la terre et la stabilité du rack.
2. Fixer les équres de montage de chaque côte du switch à l'aide des vis fournies.

1. ÀpRES avoir fixé les équerres au switch, utiliser les boulons (non fournis) ajustats pour fixer le switch au rack.

Connexion

- Port Ethernet

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

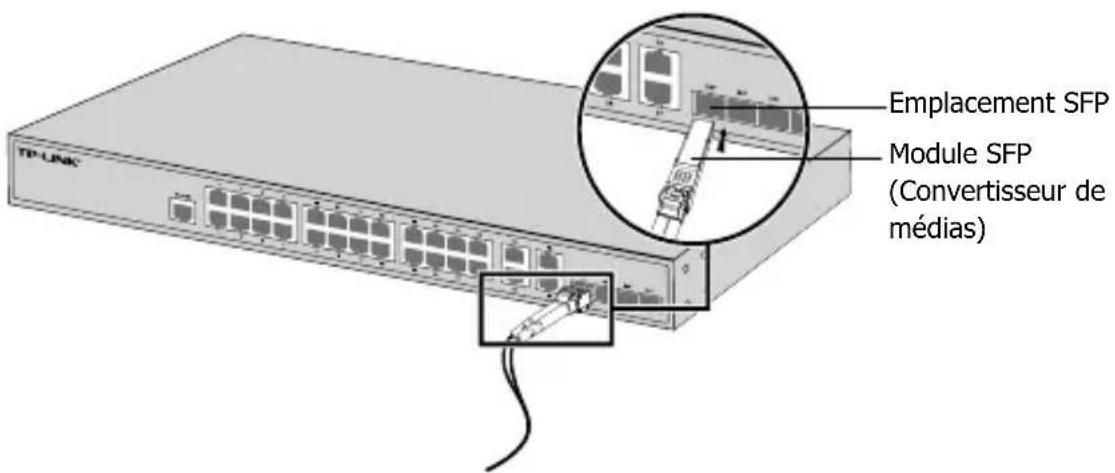

- Emplacement SFP

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

- Port console

Pour les switches équipés d'un port console, vous pouze relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite acceder à l'interface de commande en ligne (CLI) pour administrer le switch.

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise maje à une prise électrique.

Configuration

- Configurer le switch via son interface graphique

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254); le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passer). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. ÀpRES vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch via son interface en ligne de commande (CLI; ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et acceder à son interface CLI pour l'administration. Pour des instructions détaillées référez vous au Guide de l'interface de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié (Uniquement pour les Easy Smart Switches)

Vous pourrait utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous reférer au guide d'utilisation de l'utilitaire.

Installazione

Informations de sécurité

• Quand un apparéil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibités demettre l' apparéil hors tension. Pour les apparéils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de lesmettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet apparéil ou tenter de le réparer, cela pourrait vous exposer à des haute tensions électriques ou à d'autres risques. Démonter un composant scelled ou un apparéil scelled annulerait aussiôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet apparéil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les définuts matériels et les malfacons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
