T1600G52TS - Kytkin TP-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	Verkkokytkin (kytkin)
Merkki	TP-Link
Malli	T1600G52TS
Kategoria	Älykäs / hallittava kytkin
Porttien määrä	48 Gigabit Ethernet -porttia + 4 SFP-porttia
Mitat (L x S x K)	440 x 220 x 44 mm
Paino	Noin 4,5 kg
Virransyöttö	100-240 V AC, 50/60 Hz (ulkoinen sovitin)
Virrankulutus	Enintään 25 W (ilman SFP-moduuleja)
Käyttölämpötila	0 °C - 40 °C
Käyttökosteus	10 % - 90 % RH (ei kondensoitumista)
Päätoiminnot	Hallinta web-käyttöliittymän tai CLI:n kautta, VLAN, QoS, linkkiaggregaatio, porttiturvallisuus, IGMP snooping, SNMP
Kokoonpanomenetelmät	Web-käyttöliittymä (192.168.0.1), CLI (konsoli), Easy Smart -apuohjelma
Turvallisuus	Älä pura, pidä poissa veden läheltä, maadoita telineeseen
Huolto ja puhdistus	Irrota verkkovirta ennen puhdistusta, käytä pehmeää ja kuivaa liinaa
Asennus	Pöydälle (kumijalat) tai 19" telineeseen (mukana toimitetut kiinnikkeet)
Varaosat ja korjattavuus	Laite on sinetöity, ei irrotettavia osia; ota yhteyttä huoltoon vian sattuessa
Yleiset tiedot	TP-Linkin rajoitettu takuu (katso pakkaus)

Usein kysytyt kysymykset - T1600G52TS TP-LINK

Kuinka palauttaa kytkin tehdasasetuksiin?

Pidä Reset-painiketta painettuna kytkimen etuosassa noin 10 sekunnin ajan, vapauta sitten. Merkkivalot vilkkuvat ja laite käynnistyy uudelleen oletusasetuksilla.

Mikä on kytkimen oletus-IP-osoite?

Oletus-IP-osoite on 192.168.0.1. Varmista, että tietokoneesi on samassa aliverkossa (esim. 192.168.0.x).

Kuinka pääsen web-kokoonpanokäyttöliittymään?

Avaa selain ja kirjoita http://192.168.0.1. Käytä käyttäjätunnusta admin ja salasanaa admin (pienillä kirjaimilla) kirjautuaksesi.

Voinko käyttää kytkintä heti ilman konfigurointia?

Kyllä, kytkin toimii Plug-and-Play-tilassa. Oletusasetukset sopivat peruskäyttöön. Edistyneitä ominaisuuksia varten tarvitaan konfigurointia.

Kuinka asentaa kytkin telineeseen?

Kiinnitä mukana toimitetut asennuskiinnikkeet kytkimen molemmille puolille ruuveilla. Käytä sopivia pultteja (ei mukana) kiinnittääksesi kiinnikkeet telineeseen. Varmista, että teline on vakaa ja asianmukaisesti maadoitettu.

Mitä tehdä, jos olen unohtanut järjestelmänvalvojan salasanan?

Suorita tehdasasetusten palautus pitämällä Reset-painiketta painettuna 10 sekuntia. Tämä poistaa kaikki asetukset, mukaan lukien salasanan.

Mitä kaapeleita käyttää SFP-porteille?

SFP-portit hyväksyvät SFP-moduuleja (ei mukana). Käytä yhteensopivia moduuleja (kuituoptinen tai kupari) verkkoympäristösi mukaan.

Onko kytkimessä sarjakonsoli?

Kyllä, malli T1600G52TS sisältää konsoliportin (RJ45 tai DB9 versiosta riippuen). Käytä mukana toimitettua konsolikaapelia yhdistääksesi tietokoneeseen ja päästäksesi CLI:hin.

Kuinka liittää kytkin verkkovirtaan?

Liitä mukana toimitettu virtajohto kytkimen takana olevaan liittimeen ja sitten pistorasiaan. Jos kytkimessä on virtakytkin, käännä se ON-asentoon.

Mikä on tämän tuotteen takuu?

TP-Link tarjoaa rajoitetun takuun laite- ja valmistusvirheille. Tarkka kesto on ilmoitettu tuotepakkauksessa. Säilytä ostotodistus.

KÄYTTÖOHJE T1600G52TS TP-LINK

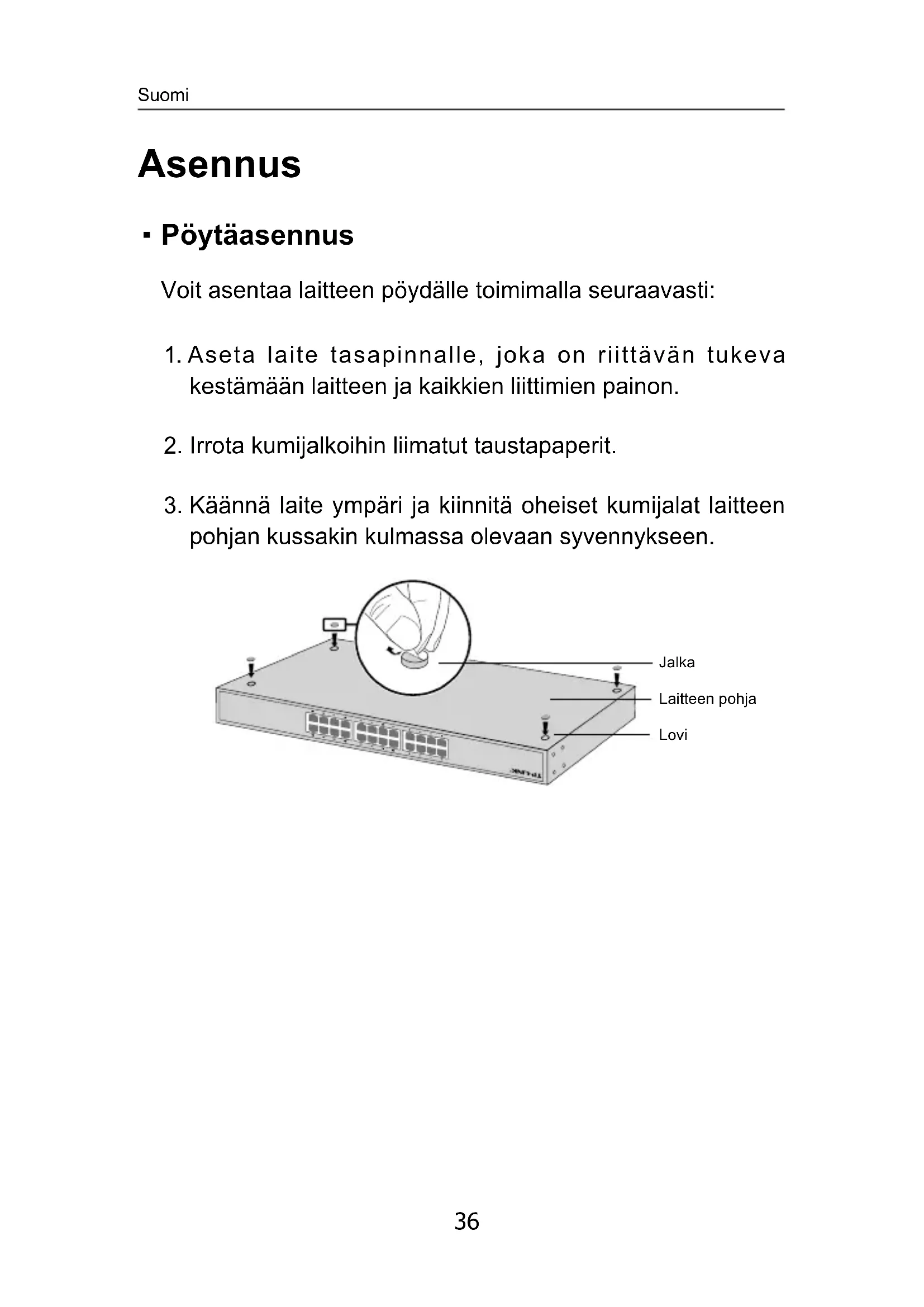

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukeva kestämään laitteen ja kaikkien liittimien painon.
2. Irrota kumijalkoihin liimatut taustapaperit.

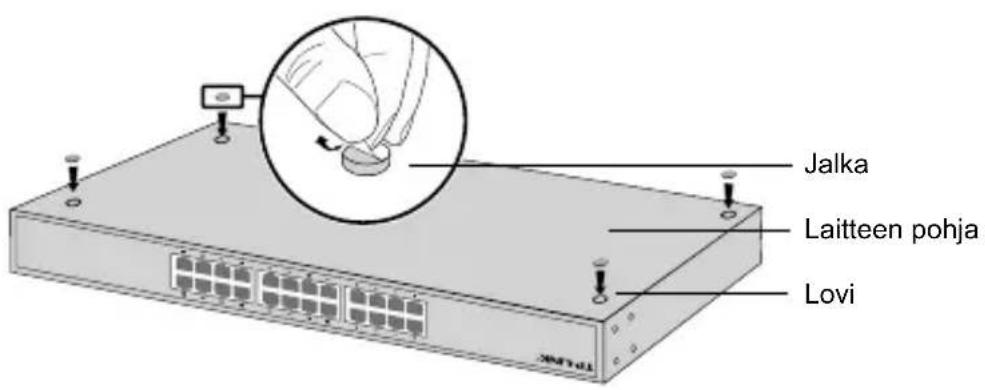

3. Käannä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

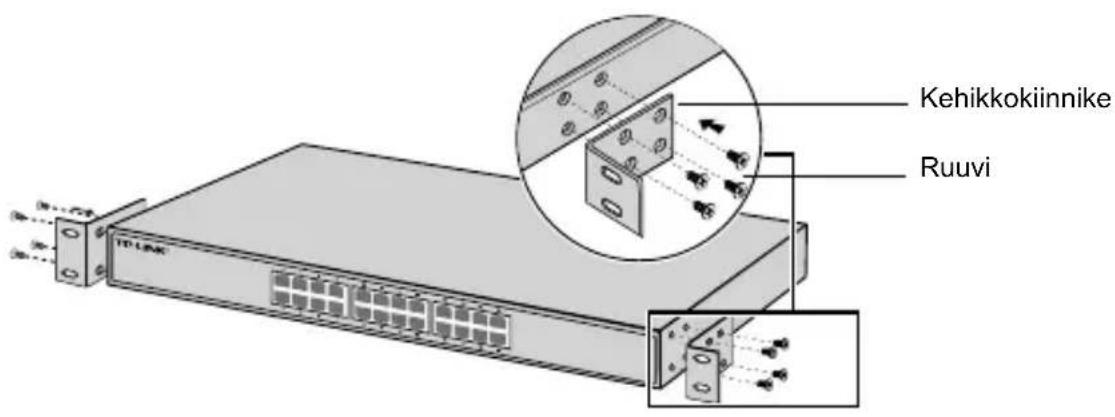

- Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabiilisuus.
2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

1. Kun kiinnikkeet on kiinnitety laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuulu toimitukseen).

Liitäntä

- Ethernet-portti

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelilla seuraavan kuvan mukaisesti.

- SFP-portti

Jos kytkimessä on SFP-portti, voit kytkeä SFP-portin SFP-moduulin. Jos SFP-lähetinvastaanotin on asennettupaikoilleen ja sen portissa on asianmukainen yhteys, sen RJ45-portti poistetaan käytösta, eikä sitä voi käytää.

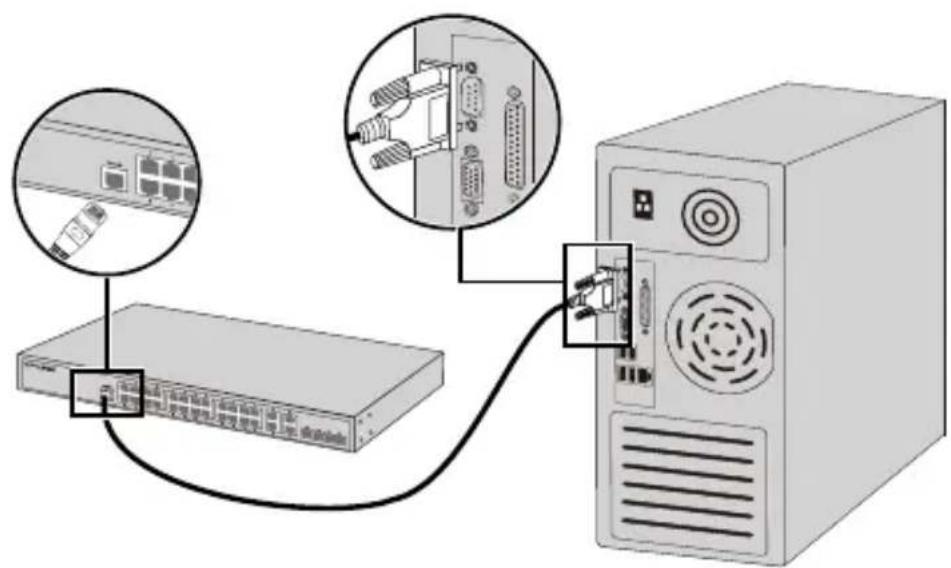

Konsoliportti

Jos kytkimessä on konsoliviortti, voit kytkeä sen tietokoneeseen konsolikaapelilla. Sitten voit ladata CLI:n hallinnoidaksesi kytkintä.

Virta paallä

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

Konfigurointi

- Konfiguroi kytkin GUI:IIa

1. Määrität PC:n IP-osoite samaan aliverkloon kytkimen kanssa. IP-osoite on 192.168.0.x ("x" on mikä tahansa numero valillä 2-254); aliverkon peite on 255.255.255.0.
2. Avaa Internet-selain ja kirjoita oletushallintaosoite http://192.168.0.1 selaimen osoitekenttään ja paina sitten Enter-nappäintä.
3. Kirjoita admin pienin kirjaimin sekä käytäjätunnukseksi että salasanaksi. Napsauta sitten Login (Kirjaudu) -painiketta tai paina Enter-näppäintä.
4. Kun olet kirjautunut sisään, voit konfiguroida kytkimen hallintasivulla.

- Konfiguroi kytkin CLI:llä (Vain Smart Switch ja Managed Switch -kytkimet)

Voit kirjautua kytkimeen ja hallinnoida kytkintä CLI:IIä. Tästa on tāsmällisemmät ohjeet CLI:n käytöoppaassa.

- Konfiguroi kytkin apuohjelmalla (Vain Easy Smart Switch -kytkimet)

Voit hallinnoida Easy Smart Switch -kytkinten koko verkkoakeskitetysti Easy Smart Configuration Utility -apuohjelmalla. Tästä on yksityiskohtaisemmat ohjeet apuohjelman käytöoppaassa.

Installatie

- Desktop installment

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, tãysin bois pälä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotetty laite on kuitenkin kävttövalmis.
• Älä avaa tata tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajannitteelle ja muille vaaratekijöille. Sinetöidyn componentin tai tuotteen avaaminen mitäöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
• Älä käytä tātä tuotetta lahellä yetta.

TP-LINK rajoitetti tuotetakuuu

Vain TP-LINK-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJA LAILLISIA OIKEUKSIA, JA HÄNELLA VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINA MÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-LINK takaa, etta TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisälla materiaali- eikä valmistusvirheitä normalaissa, TP-LINK: in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä paivämärästä lukien, jona loppukäytäjä sen alun perin hankki.
