T1600G52TS - Interruptor TP-LINK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Conmutador de red (switch)
Marca	TP-Link
Modelo	T1600G52TS
Categoría	Conmutador Smart / Administrable
Número de puertos	48 puertos Gigabit Ethernet + 4 puertos SFP
Dimensiones (L x P x H)	440 x 220 x 44 mm
Peso	Aproximadamente 4,5 kg
Alimentación	100-240 V AC, 50/60 Hz (adaptador externo)
Consumo eléctrico	Máx. 25 W (sin módulos SFP)
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	10 % a 90 % HR (sin condensación)
Funciones principales	Gestión mediante interfaz web o CLI, VLAN, QoS, agregación de enlaces, seguridad de puertos, IGMP snooping, SNMP
Métodos de configuración	Interfaz web (192.168.0.1), CLI (consola), utilidad Easy Smart
Seguridad	No desmontar, usar lejos del agua, conexión a tierra en rack
Mantenimiento y limpieza	Desconectar antes de limpiar, usar un paño suave y seco
Montaje	Sobre escritorio (patas de goma) o en rack 19" (escuadras incluidas)
Piezas de repuesto y reparabilidad	Dispositivo sellado, ninguna pieza separable; contactar al servicio técnico en caso de avería
Información general	Garantía limitada TP-Link (consultar embalaje)

Preguntas frecuentes - T1600G52TS TP-LINK

¿Cómo restablecer el conmutador a los ajustes de fábrica?

Mantenga presionado el botón Reset en la parte frontal del conmutador durante unos 10 segundos, luego suéltelo. Los indicadores parpadearán y el dispositivo se reiniciará con los ajustes predeterminados.

¿Cuál es la dirección IP predeterminada del conmutador?

La dirección IP predeterminada es 192.168.0.1. Asegúrese de que su computadora esté en la misma subred (ej: 192.168.0.x).

¿Cómo acceder a la interfaz de configuración web?

Abra un navegador e ingrese http://192.168.0.1. Use el nombre de usuario admin y la contraseña admin (en minúsculas) para iniciar sesión.

¿Puedo usar el conmutador inmediatamente sin configuración?

Sí, el conmutador funciona en modo Plug-and-Play. Los ajustes predeterminados son adecuados para un uso básico. Para funciones avanzadas, se requiere configuración.

¿Cómo instalar el conmutador en un rack?

Fije las escuadras de montaje incluidas a cada lado del conmutador con los tornillos. Use pernos adecuados (no incluidos) para fijar las escuadras al rack. Asegúrese de que el rack esté estable y correctamente conectado a tierra.

¿Qué hacer si he olvidado la contraseña de administrador?

Realice un restablecimiento de fábrica manteniendo presionado el botón Reset durante 10 segundos. Esto borrará todos los ajustes, incluida la contraseña.

¿Qué cables usar para los puertos SFP?

Los puertos SFP aceptan módulos SFP (no incluidos). Use módulos compatibles (fibra óptica o cobre) según su infraestructura de red.

¿El conmutador tiene una consola serie?

Sí, el modelo T1600G52TS tiene un puerto de consola (RJ45 o DB9 según la versión). Use el cable de consola incluido para conectarse a una computadora y acceder a la CLI.

¿Cómo conectar el conmutador a la alimentación?

Enchufe el cable de alimentación incluido en el conector de la parte trasera del conmutador, luego en una toma de corriente. Si el conmutador tiene un interruptor, póngalo en la posición ON.

¿Cuál es la garantía de este producto?

TP-Link ofrece una garantía limitada contra defectos de material y fabricación. La duración exacta se indica en el embalaje del producto. Conserve su comprobante de compra.

MANUAL DE USUARIO T1600G52TS TP-LINK

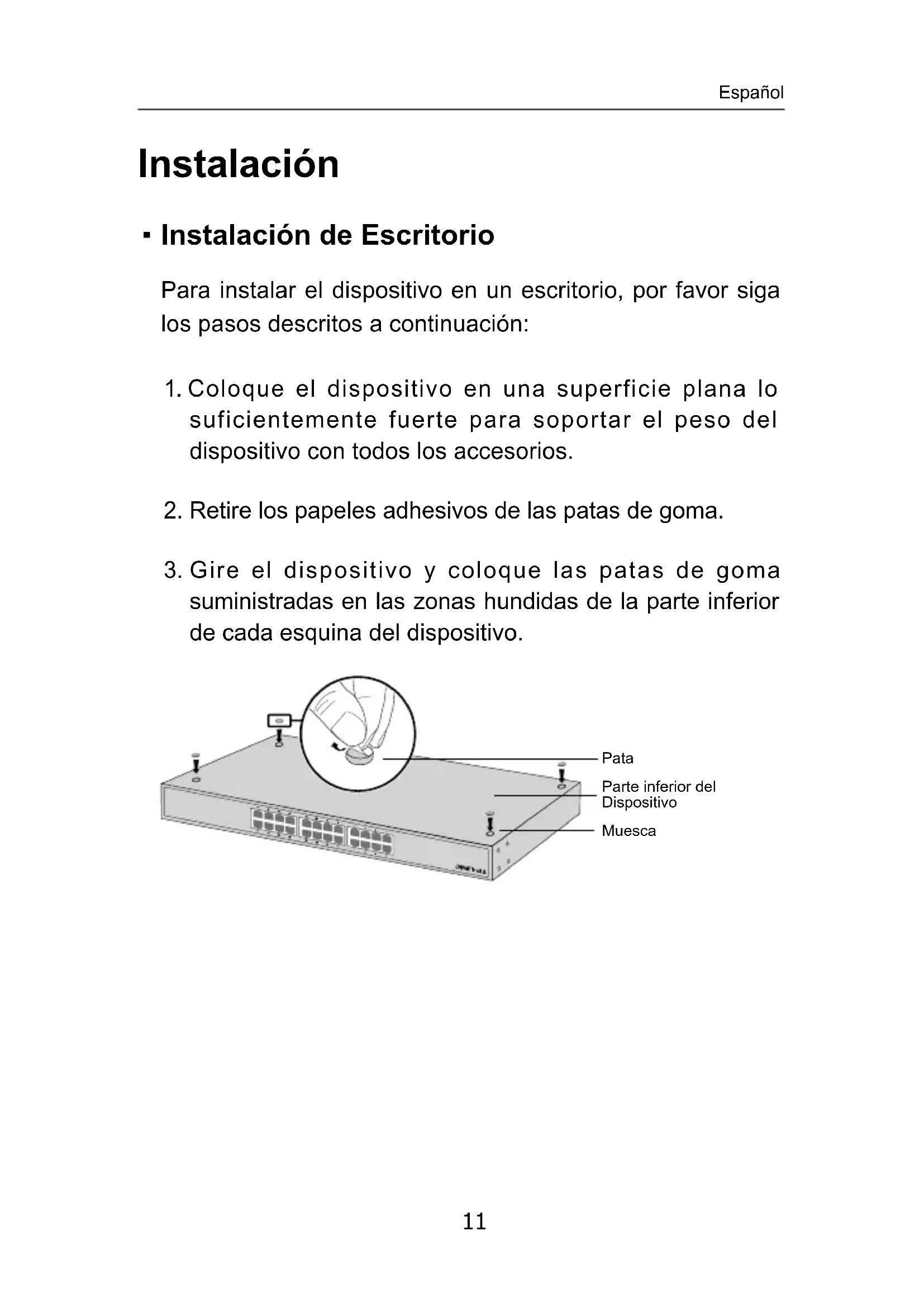

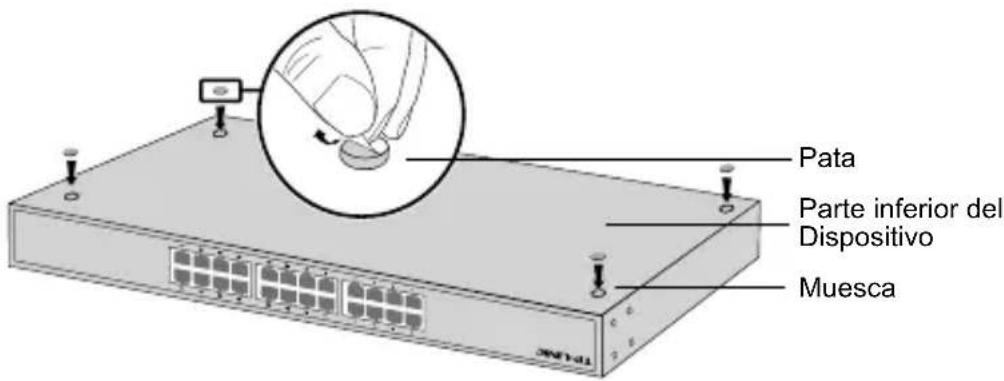

- Instalación de Escritorio

Para instalar el dispositivo en un escritorio, por favor sigallos pasos descriritos a continuación:

1. Coloque el dispositivo en una superficie plana lo suficientemente fuerte para soportar el peso del dispositivo con todos los accesorios.
2. Retire los papeles adhesivos de las patas de goma.
3. Gire el dispositivo y colque las patas de goma suministradas en las zonas=hundidas de la parte inferior de cada esquina del dispositivo.

- Instalación en Rack

Para instalar el dispositivo en un rack, siga las instrucciones descritas a continuación:

1. Compruebe la superficie y estabilidad del rack.
2. Fije los soportes de montaje en rack suministrados en cada punto del dispositivo con los tornillos proportionados.

1. Después de unir los soportes con el disposativo, utiliselos tornillosADECUADOS (no incluidos) para fazer los soportes al rack.

Conexión

- Puerto Ethernet

Conecte un puerto Ethernet del switch al ordinador con un cable RJ45 como muestra la?sigaute figura.

- Puerto SFP

Para switches con puertos SFP, puede conectar un puerto SFP a un modulo SFP. Si el transceptor SFP está instalado en una ranura y el enlace con el puerto es correcto, el puerto RJ45 asociado se deshabilitará y noURTAR ser utilisé.

- Puerto de Consola

Para switches con puerto de consola, puede conectar el puerto a su ordinador mediante cable de consola. Después peutearcel CLI para gestionar el switch.

- Encender

Conecte el conductor hembra del cable de alimentacion proportionado dentro del enchufe del dispositivo, y el conductor macho en un enchufe de corriente.

Configuración

- Configurar el Switch Utilizando el Interfaz de Gestion de Nombre (GUI)

1. Configure la direccion IP de su PC en la misma subred que el switch. LA direccion IP es 192.168.0.X("X" es在哪？ -该如何？ -如何使用？ -如何配置？ -如何使用？
2. Abra un navegador web y writes a dirección de gestión por defecto http://192.168.0.1 en la barra de direcciones del navegador. Después pulse la tecla Enter.
3. Introduzca admin para el Nombre de Nombre y Contrasena por defecto, también en letras minúsculas. Después pulse el botón Acceder o presione la tecla Enter.
4. Después de acceder correctamente, puede configurar el switch en la頁a de gestion.

- Configurar el Switch Utilizando el Interfaz de Linea de Comandos (CLI)

Puede acceder al Switch y acceder al CLI para gestionar el swtich. Para encontrar las instrucciones detalladas de como hacer este, por favor revise la Guía CLI.

- Configurar el Switch Usando la Utilidad (Solo para los Switches Eassy Smart)

Puede utiliser la Utilidad de Configuración Easy Smart para gestionar deforma centralizada todas las redes de los Switches Easy Smart. Para Obtener instrucciones detalladas de como hacer este, por favor revise la Guía de Usuario de la Utilidad.

Eykataσtaση

Información de seguridad

• Cuando un producto dispone de un interruptor de encendido y apagado, este botón constituya uno de los métodos para apagar el producto. Para aquellos productos que carecen de un botón de apagado y encendido, el únicamente de apagarlos consiste en desconectar el producto o el adaptorder de corriente del enchufe de alimentación. El dispositivo deben permanecer operativo en todo momento.
• No abra o intente reparar el producto, ya que pueda quedar expuesto a un peligro por alto voltaje u othero tipo de riesgos. La aperture de un componente o producto sellado invalidará la garantía. Si necesita reparar el producto, por favor, póngase en contacto con nosotros.
• No utilise este producto cerca del agua.

Garantía limitada para products de TP-LINK

Sólo para produits que porten la marca TP-LINK.

ESTA GARANTIA LE CONFIERE DERECHOS LEGALES ESPECIFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGUN EL ESTADO (O SEGUN EL PAís O PROVINCE).

EN LA MEDIDA QUE LO PERMITA LA JURISDICION LOCAL, ESTA GARANTIA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOs EN LUGAR DE CUALQUIER OTRA GARANTIA, RECURSO Y CONDICION.

TP-LINK garantiza el producto de hardware que porta la marca TP-LINK contenido en la caja original contra defectos en los materiales y mano desuma bajo conditiones normales de uso de acuerdo con las direcrices de TPLINK por un periodo que depende del serviceo local desde la fecha original de compra en la tienda por parte del usuario final adquiriente.
