Tipo de produto	Switch de rede
Marca	TP-Link
Modelo	T1600G52TS
Categoria	Switch Smart / Gerenciável
Número de portas	48 portas Gigabit Ethernet + 4 portas SFP
Dimensões (L x P x A)	440 x 220 x 44 mm
Peso	Aproximadamente 4,5 kg
Alimentação	100-240 V CA, 50/60 Hz (adaptador externo)
Consumo de energia	Máx. 25 W (sem módulos SFP)
Temperatura de operação	0 °C a 40 °C
Umidade de operação	10 % a 90 % UR (sem condensação)
Funções principais	Gerenciamento via interface Web ou CLI, VLAN, QoS, agregação de links, segurança de portas, IGMP snooping, SNMP
Métodos de configuração	Interface Web (192.168.0.1), CLI (console), utilitário Easy Smart
Segurança	Não desmontar, usar longe da água, aterramento em rack
Manutenção e limpeza	Desconectar antes da limpeza, usar pano macio e seco
Montagem	Sobre mesa (pés de borracha) ou em rack 19" (suportes fornecidos)
Peças de reposição e reparabilidade	Aparelho selado, nenhuma peça removível; contatar o suporte em caso de falha
Informações gerais	Garantia limitada TP-Link (consultar embalagem)

Perguntas frequentes - T1600G52TS TP-LINK

Como redefinir o switch para as configurações de fábrica?

Mantenha pressionado o botão Reset na parte frontal do switch por cerca de 10 segundos e solte. Os LEDs piscarão e o dispositivo reiniciará com as configurações padrão.

Qual é o endereço IP padrão do switch?

O endereço IP padrão é 192.168.0.1. Certifique-se de que seu computador esteja na mesma sub-rede (ex: 192.168.0.x).

Como acessar a interface de configuração web?

Abra um navegador e digite http://192.168.0.1. Use o nome de usuário admin e a senha admin (minúsculas) para fazer login.

Posso usar o switch imediatamente sem configuração?

Sim, o switch funciona no modo Plug-and-Play. As configurações padrão são adequadas para uso básico. Para funcionalidades avançadas, é necessária configuração.

Como instalar o switch em um rack?

Fixe os suportes de montagem fornecidos em cada lado do switch usando os parafusos. Use parafusos adequados (não fornecidos) para fixar os suportes ao rack. Certifique-se de que o rack está estável e devidamente aterrado.

O que fazer se eu esquecer a senha do administrador?

Faça uma redefinição de fábrica mantendo pressionado o botão Reset por 10 segundos. Isso apagará todas as configurações, incluindo a senha.

Quais cabos usar para as portas SFP?

As portas SFP aceitam módulos SFP (não fornecidos). Use módulos compatíveis (fibra óptica ou cobre) de acordo com sua infraestrutura de rede.

O switch possui console serial?

Sim, o modelo T1600G52TS possui uma porta console (RJ45 ou DB9 dependendo da versão). Use o cabo console fornecido para conectar a um computador e acessar a CLI.

Como conectar o switch à alimentação?

Conecte o cabo de alimentação fornecido ao conector na parte traseira do switch e depois a uma tomada elétrica. Se o switch tiver um interruptor, coloque-o na posição ON.

Qual é a garantia deste produto?

A TP-Link oferece uma garantia limitada contra defeitos de material e fabricação. A duração exata está indicada na embalagem do produto. Guarde seu comprovante de compra.

MANUAL DE UTILIZADOR T1600G52TS TP-LINK

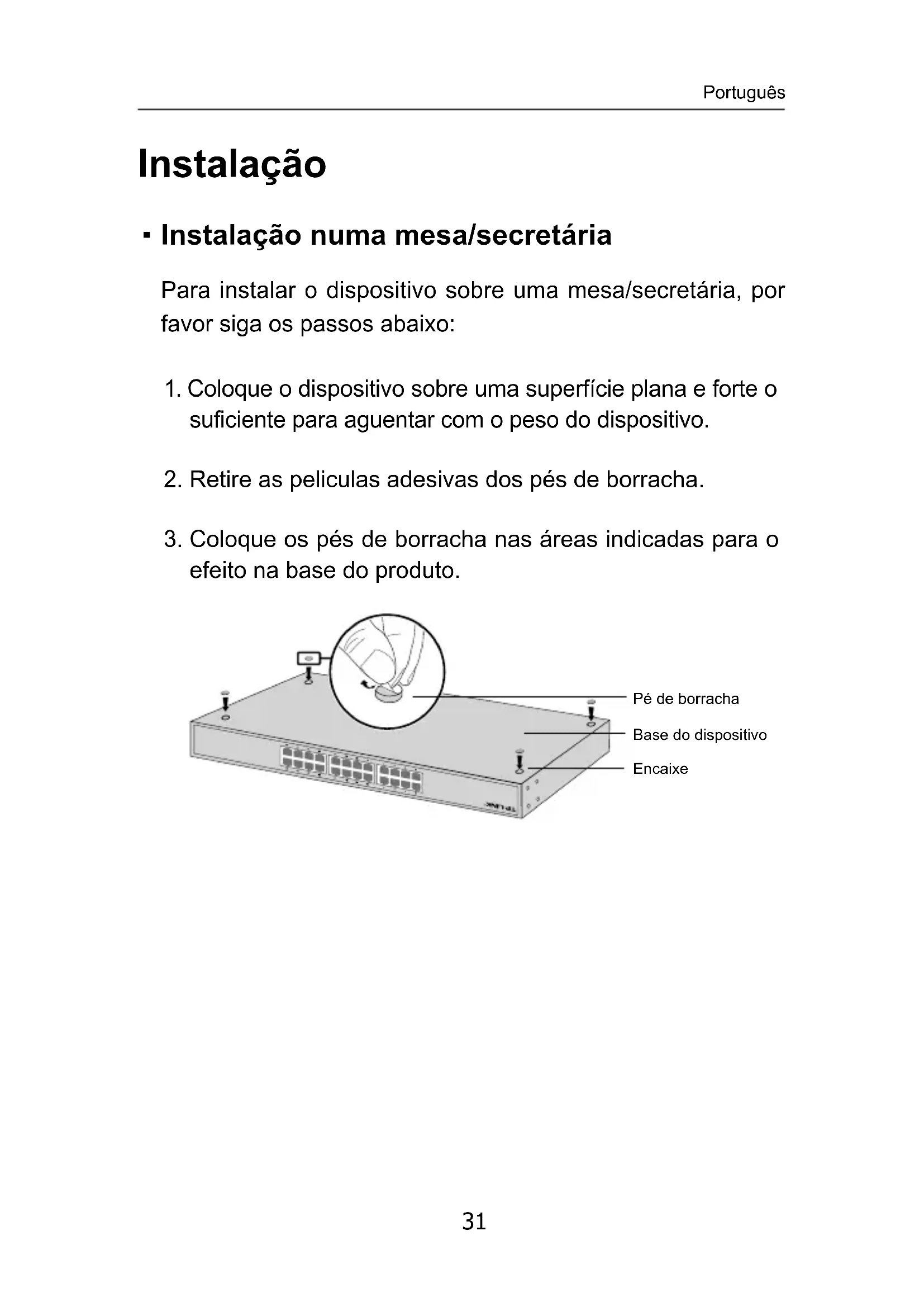

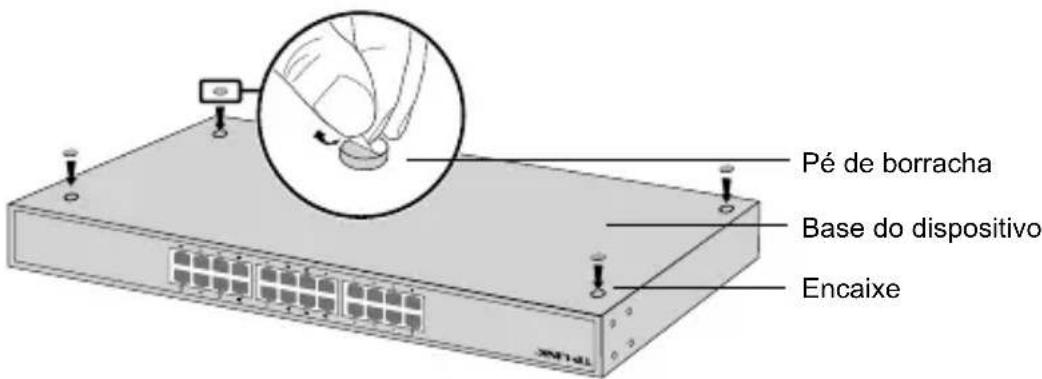

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superficie plana e forte o suficiente para(aguerar com o peso do disposativo.
2. Retire as celliculas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas和地区 indicadas para oefeito na base do produits.

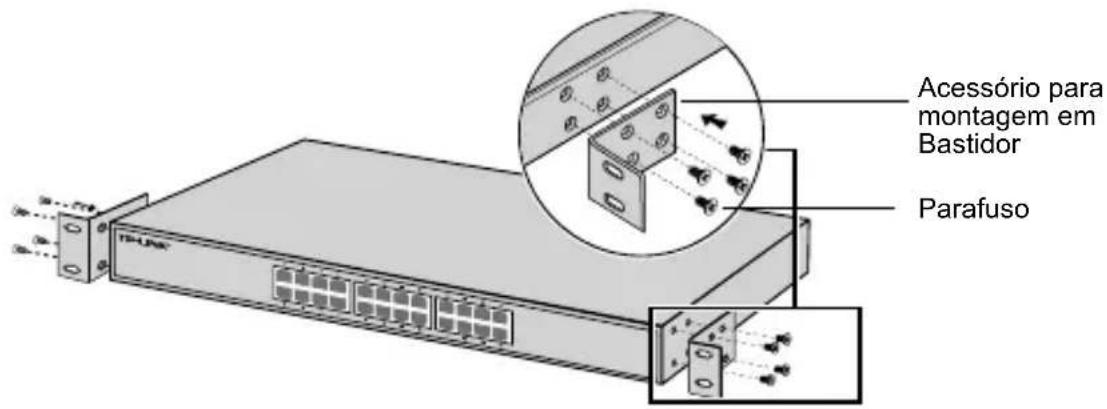

- Instalação em Bastidor

Se o seu disposito for fornecido com acessórios para montagem em Bastidor poderá instalar o seu produits num bastidor. Siga as instruções abaixo:

1. Verifique a estabilitadade do Bastidor.
2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produits.

1. Após os acessórios de fixação estarem colocados no disposítivo, utilize os parafusos adequados (não incluídos) ao bastidor para fixar o disposítivo.

Ligação

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como aparecido na segunte figura.

- Porta SFP

Nos Switches com portas SFP poderão ser instalados moleculos SFP. Se um transceiver SFP for instalado num slot e tiver uma ligação ativa na respetiva porta, a porta RJ45 correspondente sera desativada e não poderá ser realizada.

- Porta de Consola

Para Switches com porta de consola, poderá ligar o seu computador via cabo de consola ao switch. De seguida, poderá'utilizar a interface de LINHA de comandos para gerir o switch.

- Ligar

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numatatomadaétrica.

Configuração

- Configurar o Switch via Interface grafica

1. Configure um endereço IP no seu PC na mesma subrede da interface de gestão do seu Router. O endereço IP deve ser no segunte这对于: 192.168.0.x ("x" pode ser um valor entre 2 e 254); a máscara de sub-rede deve ser 255.255.255.0.
2. Utilize um Navegador Web e introduza o endereço predefinido http://192.168.0.1 na barra de endereços e pressione Enter.
3. Introduza admin (letras minúsculas) no campo User Name e Password e clique em Login ou pressione Enter.
4. Após,iniciar a sessão com succès, poderá configurar o Switch através da interface de gestão.

- Configurar o Switch utilizing a Linha de Comandos (apenas para Switches Smart e Switches com gestão)

Poderá,iniciar a sessão via Interface de Linha de Comandos e gerir o Switch. Para mais informações e instruções detalhadas sobre o processo, por favor consulta o guia da Interface de Linha de Comandos.

- Configurar o Switch via'utilário de Configuração (Apenas para Switches da红线 Easy Smart)

Poderá'utilizar o software Easy Smart Configuration Utility para gerir a sua rede de Switches Easy Smart. Para maiis informações sobre o processo, por favor consulta o Guia de Utilizador do Utilário.

Asennus

Pöytäasennus

Informação de Segurarca

• Quando um produto possui um botão on/off (ligado/desligado), está é uma das formas de desligar o produits. Para Produtos sem o botão on/off (ligado/desligado), aunjica forma de desligar completeness o produits é removendo-o da tomada elétrica ou desligando o respectivo adaptorador de alimentação. O disposito desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode fazer exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produits Selado anulará a garantia. Para reparação do produto, por favor, contactenos.
• Não utilize este produit na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERA TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVINCIAS).

ATE AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOs E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇOES.

A TP-LINK fornece garantia a qualquer produit da marca TP-LINK contido na embalagem original do produits, contra qualquer defeito nos materiais e construcao, quando o mesmo éutilizzato em condições normalis e de

acordo com as orientações fornecidas pela TP-LINK, por um períododefinido pelo do service de apoio local a partir da data de comprareloutilizador final.
