GEBRUIKSAANWIJZING SHC2000 PHILIPS

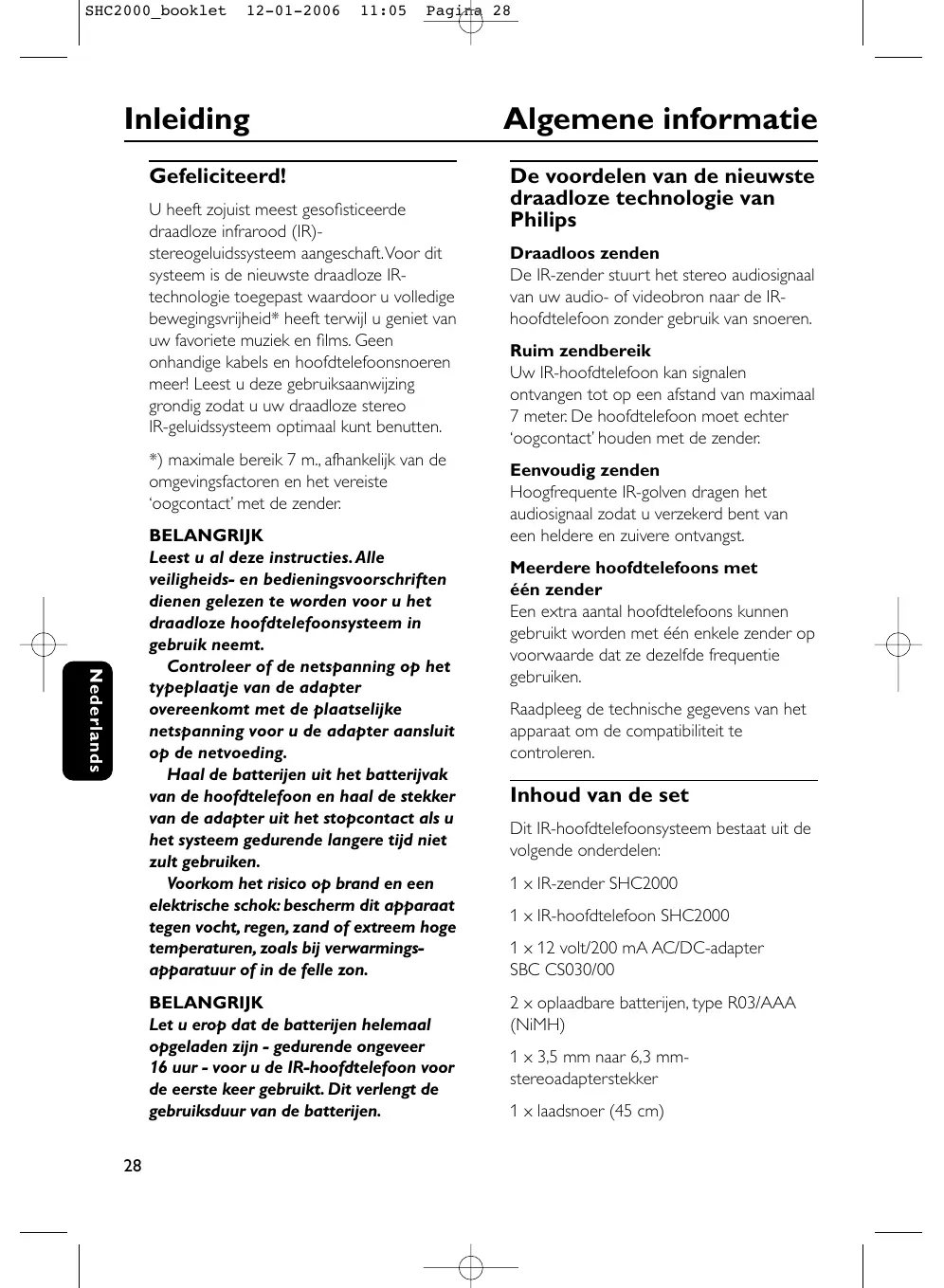

SHC2000_booklet 12-01-2006 11:05 Pagina 28 Inleiding Gefeliciteerd! U heeft zojuist meest gesofisticeerde draadloze infrarood (IR)stereogeluidssysteem aangeschaft.Voor dit systeem is de nieuwste draadloze IRtechnologie toegepast waardoor u volledige bewegingsvrijheid* heeft terwijl u geniet van uw favoriete muziek en films. Geen onhandige kabels en hoofdtelefoonsnoeren meer! Leest u deze gebruiksaanwijzing grondig zodat u uw draadloze stereo IR-geluidssysteem optimaal kunt benutten. *) maximale bereik 7 m., afhankelijk van de omgevingsfactoren en het vereiste ‘oogcontact’ met de zender. Nederlands BELANGRIJK Leest u al deze instructies.Alle veiligheids- en bedieningsvoorschriften dienen gelezen te worden voor u het draadloze hoofdtelefoonsysteem in gebruik neemt. Controleer of de netspanning op het typeplaatje van de adapter overeenkomt met de plaatselijke netspanning voor u de adapter aansluit op de netvoeding. Haal de batterijen uit het batterijvak van de hoofdtelefoon en haal de stekker van de adapter uit het stopcontact als u het systeem gedurende langere tijd niet zult gebruiken. Voorkom het risico op brand en een elektrische schok: bescherm dit apparaat tegen vocht, regen, zand of extreem hoge temperaturen, zoals bij verwarmingsapparatuur of in de felle zon. BELANGRIJK Let u erop dat de batterijen helemaal opgeladen zijn - gedurende ongeveer 16 uur - voor u de IR-hoofdtelefoon voor de eerste keer gebruikt. Dit verlengt de gebruiksduur van de batterijen.

Algemene informatie De voordelen van de nieuwste draadloze technologie van Philips Draadloos zenden De IR-zender stuurt het stereo audiosignaal van uw audio- of videobron naar de IRhoofdtelefoon zonder gebruik van snoeren. Ruim zendbereik Uw IR-hoofdtelefoon kan signalen ontvangen tot op een afstand van maximaal 7 meter. De hoofdtelefoon moet echter ‘oogcontact’ houden met de zender. Eenvoudig zenden Hoogfrequente IR-golven dragen het audiosignaal zodat u verzekerd bent van een heldere en zuivere ontvangst. Meerdere hoofdtelefoons met één zender Een extra aantal hoofdtelefoons kunnen gebruikt worden met één enkele zender op voorwaarde dat ze dezelfde frequentie gebruiken. Raadpleeg de technische gegevens van het apparaat om de compatibiliteit te controleren. Inhoud van de set Dit IR-hoofdtelefoonsysteem bestaat uit de volgende onderdelen: 1 x IR-zender SHC2000 1 x IR-hoofdtelefoon SHC2000 1 x 12 volt/200 mA AC/DC-adapter SBC CS030/00 2 x oplaadbare batterijen, type R03/AAA (NiMH) 1 x 3,5 mm naar 6,3 mmstereoadapterstekker 1 x laadsnoer (45 cm) 12-01-2006 11:05 Pagina 29 Bedieningselementen Zender (figuur 1) 1 IR-led’s – zenden het audiosignaal naar de IR-hoofdtelefoon 2 DC-voedingsaansluiting – aansluiting voor de 12 volt/200 mA AC/DC-adapter 3 Aan/uit-schakelaar – schakelaar om in en uit te schakelen 4 3,5 mm-stereohoofdtelefoonaudioingang – om uw IR-zender aan te sluiten op een audiobron 5 Laadingang – sluit het laadsnoer aan op deze ingang. 6 Bedieningspaneel Hoofdtelefoon (figuur 2) 7 IR-sensors – om de IR-golven van de zender te ontvangen 8 Aan/uit-indicator – brandt tijdens het gebruik. 9 Aan/uit-knop – zet de schakelaar op aan of uit om de hoofdtelefoon in/uit te schakelen. Installatie 12 Laadingang (figuur 3) – sluit het laadsnoer aan op de zender. De laadindicator op de hoofdtelefoon moet beginnen branden waarmee aangegeven wordt dat de hoofdtelefoon opgeladen wordt. Voeding van de zender BELANGRIJK Gebruik enkel de Philips SBC CS030/00 12 volt/200 mA AC/DC-adapter. 1 Let erop dat de nominale netspanning van de adapter overeenkomt met de netspanning van het stopcontact. 2 Sluit de DC-stekker van de AC/DC-adapter aan op de 12 volt-DC-voedingsingang op de achterkant van de zender. 3 Sluit de 12 volt/200 mA AC/DC-adapter aan op het stopcontact. – Haal de AC/DC-adapter altijd uit het stopcontact als u de zender gedurende langere tijd niet zult gebruiken. 10 Volume – zet het volume op het gewenste luisterniveau. 11 Laadindicator – brandt als het laadsnoer aangesloten is op de hoofdtelefoon en de IR-zender. Batterijen die helemaal leeg zijn, zijn na ongeveer 16 uur weer volledig opgeladen.

Nederlands SHC2000_booklet SHC2000_booklet 12-01-2006 11:05 Pagina 30 Installatie Voeding van de hoofdtelefoon Gebruik enkel NiMH-batterijen, type R03/AAA (bij voorkeur Philips). 1 Controleer of de aan/uit-knop van de IR-hoofdtelefoon ingeschakeld is. 2 Let erop dat de batterijen op de juiste manier geplaatst worden zoals aangegeven door de symbolen in het batterijvak. 3 Om de ingebouwde oplaadbare R03/AAA NiMH-batterijen van de hoofdtelefoon op te laden moet u eerst de hoofdtelefoon uitschakelen. Sluit vervolgens het laadsnoer aan op de hoofdtelefoon en de zender (figuur 3). De laadindicator begint te branden. Audioaansluitingen Vervangen van de batterijen van de hoofdtelefoon (figuur 4) Gebruik enkel NiMH-batterijen, type R03/AAA (bij voorkeur Philips). 1 Open het batterijvak van de hoofdtelefoon. 2 Haal de batterijen uit en lever ze op de juiste manier in. 3 Plaats nieuwe batterijen. Gebruik enkel NiMH-batterijen, type R03/AAA (bij voorkeur Philips). 4 Let erop dat de batterijen op de juiste manier geplaatst worden zoals aangegeven door de symbolen in het batterijvak. 1 Open het batterijvak van de hoofdtelefoon. Nederlands Opmerkingen: Bij batterijen die helemaal leeg zijn duurt het ongeveer 16 uur om weer volledig op te laden. Verwijder de batterijen als u de hoofdtelefoon gedurende langere tijd niet zult gebruiken. Batterijen bevatten chemicaliën en moeten daarom op de juiste manier ingeleverd worden. BELANGRIJK Let u erop dat de batterijen helemaal opgeladen zijn - gedurende ongeveer 16 uur - voor u de IR-hoofdtelefoon voor de eerste keer gebruikt. Dit verlengt de gebruiksduur van de batterijen. Met het oog op het milieu Wij hebben alle overbodig verpakkingsmateriaal weggelaten en ervoor gezorgd dat de verpakking gemakkelijk in twee materialen te scheiden is: karton en polyethyleen. Uw apparaat bestaat uit materialen die door een gespecialiseerd bedrijf gerecycled kunnen worden. Informeer waar u verpakkingsmateriaal, lege batterijen en oude apparatuur voor recycling kunt inleveren.

SHC2000_booklet 12-01-2006 11:05 Pagina 31 Audioaansluitingen Aansluiten van de IR-zender op de hoofdtelefoonuitgang van een audiobron (figuur 5) 1 Sluit de 3,5mm-stereostekker van de stereo-audiokabel aan op de hoofdtelefoonuitgang van een audiobron, bijvoorbeeld een tv, hi-fi of pc. – Heeft uw audiobron een 6,3mmhoofdtelefoonuitgang, gebruik dan de bijgeleverde 3,5mm tot 6,3 mmstereoadapterstekker. 2 Schakel uw audiobron in en zet voorzichtig het volume van de audiobron harder. 3 Schakel de hoofdtelefoon in. 4 Zet het volume op het gewenste niveau met de volumeknop van de hoofdtelefoon. Basisbediening Als de IR-zender aangesloten is op de hoofdtelefoonuitgang van een audiobron. 1 Schakel uw IR-zender in en plaats deze op dezelfde hoogte als de ontvangsthoogte van de IR-hoofdtelefoon of iets hoger. 2 Richt de led’s naar de luisterplek en let erop dat er niets in de weg staat tussen de zender en de hoofdtelefoon. 3 Schakel de hoofdtelefoon in. 4 Schakel uw audiobron in en zet voorzichtig het volume van de audiobron harder. 5 Zet het volume van de IR-hoofdtelefoon op het gewenste niveau met de volumeknop van de hoofdtelefoon. BELANGRIJK Aangezien IR-licht zich in een rechte lijn voortbeweegt, moet u de IR-zender op dezelfde hoogte als de ontvangsthoogte van de IR-hoofdtelefoon plaatsen of iets hoger. Licht met een hoog aandeel infraroodlicht, zoals zonlicht of felle gloeilampen binnenshuis, kan het audiosignaal verzwakken en storing veroorzaken.Als dit probleem zich voordoet, dient u het systeem naar een iets donkerdere plek te verplaatsen.

Nederlands Audioaansluitingen SHC2000_booklet 12-01-2006 11:05 Pagina 32 Verhelpen van storingen Als zich een probleem voordoet, controleer dan eerst de punten op de onderstaande lijst voor u het apparaat in reparatie geeft. Kunt u het probleem niet oplossen aan de hand van deze aanwijzingen, raadpleeg dan uw leverancier of serviceorganisatie. WAARSCHUWING: Probeer in geen geval zelf het systeem te repareren want dan vervalt de garantie. Nederlands

Probleem Oplossing Geen geluid – Controleer of de AC/DC-adapter goed aangesloten is op het stopcontact en of de DC-stekker goed aangesloten is op de 12 volt-DC-ingang op de achterkant van de zender. – Controleer of de aan/uit-knop van de hoofdtelefoon ingeschakeld is. – De batterijen van de hoofdtelefoon zijn bijna leeg. (zie Voeding van de hoofdtelefoon) – Controleer of de audiobron ingeschakeld is. – Het volume is niet ingesteld. Zet het volume van de audiobron/ hoofdtelefoon harder. – Gebruik de zender SHC2000. Door de geavanceerde technologieën die gebruikt werden bij de hoofdtelefoon SHC2000 kan het zijn dat bepaalde zenders die reeds ingebouwd zijn in andere apparatuur niet compatibel zijn met de hoofdtelefoon SHC2000. Vervormd geluid – De batterijen van de hoofdtelefoon zijn bijna leeg. (zie Voeding van de hoofdtelefoon) – Controleer of het volume van de audiobron/ hoofdtelefoon niet te hard staat. Zet het volume zachter. – De zender is te ver verwijderd. Ga dichter in de buurt van de zender. – Interferentie van tl-lampen / andere radiobronnen. Verplaats de zender of de hoofdtelefoon. – Gebruik de zender SHC2000. Door de geavanceerde technologieën die gebruikt werden bij de hoofdtelefoon SHC2000 kan het zijn dat bepaalde zenders die reeds ingebouwd zijn in andere apparatuur niet compatibel zijn met de hoofdtelefoon SHC2000. SHC2000_booklet 12-01-2006 11:05 Pagina 33 Verhelpen van storingen Onderhoud Technische gegevens – Als u de hoofdtelefoon gedurende langere tijd niet zult gebruiken, verwijder dan de batterijen om te voorkomen dat ze gaan lekken waardoor corrosie ontstaat. – Vervang de batterijen enkel door NiMH-batterijen, type R03/AAA (bij voorkeur Philips). – Maak de hoofdtelefoon of de zender niet schoon met alcohol, verdunner of middelen op basis van benzine. U kunt de apparaten schoonmaken met een licht bevochtigde zeemlap. – Gebruik geen schoonmaakmiddelen die alcohol, spiritus, ammonia of schuurmiddel bevatten want die kunnen de apparaten beschadigen. Nederlands Bescherm uw gehoor! Langdurig gebruik aan een hoog volume kan blijvend letsel aan uw gehoor veroorzaken. Systeem: InfraRood (IR) Modulatie: Frequentiemodulatie (FM) Effectief zendbereik: maximale bereik 7 meter (afhankelijk van de omgevingsfactoren en het vereiste ‘oogcontact’ met de zender) Ingangsniveau: 300 mVrms (1 kHz sinusgolf ) Voeding – zender: 12Volt / 200 mA DC, middenpen plus Voeding – hoofdtelefoon: 2 x 1.2 V R03 (AAA) batterijen (NiMH) Zendfrequentie (Hoofdtelefoon):
