SHC2000 - Kopfhörer PHILIPS - Kostenlose Bedienungsanleitung

Produkttyp	Kabelloser Infrarot-Kopfhörer
Marke	Philips
Modell	SHC2000
Stromversorgung Sender	12 V / 200 mA DC, Netzteil SBC CS030/00
Kopfhörer-Stromversorgung	2 wiederaufladbare NiMH-Akkus R03/AAA (je 1,2 V)
Übertragungstechnologie	Infrarot (IR) mit Frequenzmodulation (FM)
Übertragungsreichweite	Bis zu 7 Meter in Sichtlinie
Trägerfrequenz	2,3 MHz (links), 2,8 MHz (rechts)
Signal-Rausch-Verhältnis	> 55 dB (A-bewertet, 1 kHz)
Gesamtklirrfaktor	< 1 % THD
Kanaltrennung	> 30 dB
Audio-Eingangspegel	300 mVrms (1 kHz Sinus)
Anschlussmöglichkeiten	3,5 mm Stereoaudio-Eingang (6,3 mm Adapter enthalten)
Kopfhörerladung	Über Ladekabel an Sender angeschlossen, 16 h für vollständige Ladung
Verwendung mit mehreren Kopfhörern	Möglich mit gleichem Sender bei gleicher Frequenz
Pflege und Reinigung	Mit einem leicht feuchten, weichen Tuch reinigen; keinen Alkohol, Verdünner oder Scheuermittel verwenden
Sicherheit	Nicht Feuchtigkeit, Regen, übermäßiger Hitze oder direktem Sonnenlicht aussetzen; längere Nutzung bei hoher Lautstärke kann das Gehör schädigen
Ersatzteile / Zubehör	Wiederaufladbare NiMH-Akkus R03/AAA, Netzteil SBC CS030/00, Ladekabel, 3,5 mm auf 6,3 mm Adapterstecker
Lieferumfang	IR-Sender, IR-Kopfhörer, Netzteil, 2 wiederaufladbare Akkus, Adapterstecker, Ladekabel

Häufig gestellte Fragen - SHC2000 PHILIPS

Wie lade ich den Philips SHC2000 Kopfhörer?

Schalten Sie den Kopfhörer aus und verbinden Sie ihn über das mitgelieferte Ladekabel mit dem Sender. Die Ladeanzeige leuchtet auf. Ein vollständiger Ladevorgang dauert bei vollständig entladenen Akkus ca. 16 Stunden. Verwenden Sie ausschließlich das Netzteil SBC CS030/00.

Was ist die maximale Reichweite des Kopfhörers?

Die maximale Reichweite beträgt 7 Meter bei Sichtkontakt zum Sender. Hindernisse oder starkes Infrarotlicht (Sonne, Lampen) können die Reichweite verringern oder Störungen verursachen.

Kann ich andere Kopfhörer mit demselben Sender verwenden?

Ja, es ist möglich, mehrere Kopfhörer zu verwenden, die auf derselben Frequenz arbeiten. Prüfen Sie die Kompatibilität in den technischen Daten.

Was tun, wenn kein Ton kommt?

Überprüfen Sie, ob das Netzteil angeschlossen ist und der Sender eingeschaltet ist. Stellen Sie sicher, dass der Kopfhörer eingeschaltet und die Akkus geladen sind. Erhöhen Sie die Lautstärke der Audioquelle und des Kopfhörers. Verwenden Sie den mitgelieferten Sender SHC2000.

Wie reduziere ich Klangverzerrungen?

Überprüfen Sie den Akkuzustand (schwache Ladung), reduzieren Sie die Lautstärke, wenn sie zu hoch ist, nähern Sie sich dem Sender, entfernen Sie Störquellen (Neonlampen, Radios) und verwenden Sie den Sender SHC2000.

Welche Akkus soll ich für den Kopfhörer verwenden?

Verwenden Sie ausschließlich wiederaufladbare NiMH-Akkus vom Typ R03/AAA (vorzugsweise Philips). Verwenden Sie keine Alkali-Batterien.

Wie reinige ich den Kopfhörer und den Sender?

Reinigen Sie mit einem leicht feuchten, weichen Tuch. Verwenden Sie niemals Alkohol, Verdünner, Ammoniak oder Scheuermittel, die das Gehäuse beschädigen könnten.

Kann ich den Kopfhörer mit einem Fernseher verwenden?

Ja, schließen Sie den Sender an den Kopfhörerausgang des Fernsehers an (3,5 mm oder 6,3 mm mit dem mitgelieferten Adapter). Platzieren Sie den Sender in Sichtlinie und auf gleicher Höhe wie den Kopfhörer.

Was tun, wenn der Kopfhörer nicht lädt?

Überprüfen Sie, ob das Ladekabel korrekt mit dem Kopfhörer und dem Sender verbunden ist und der Sender eingeschaltet ist. Stellen Sie sicher, dass der Kopfhörer während des Ladevorgangs ausgeschaltet ist. Wenn die Anzeige nicht leuchtet, versuchen Sie es mit einem anderen kompatiblen Netzteil.

Wie schütze ich mein Gehör mit diesem Kopfhörer?

Längeres Hören bei hoher Lautstärke kann das Gehör dauerhaft schädigen. Stellen Sie die Lautstärke auf eine angenehme Stufe ein und machen Sie regelmäßige Pausen.

BEDIENUNGSANLEITUNG SHC2000 PHILIPS

Bedienungsanleitung Deutsch 22

Belgie/Belgien/Belgique

070222303

Nederland

0900 8406

China

86-800 820 5128

Österreich

0810 001 203

Deutschland

01805356767

Polska

225710571

Espana

902 113 384

Portugal

214163033

France

0825 889789

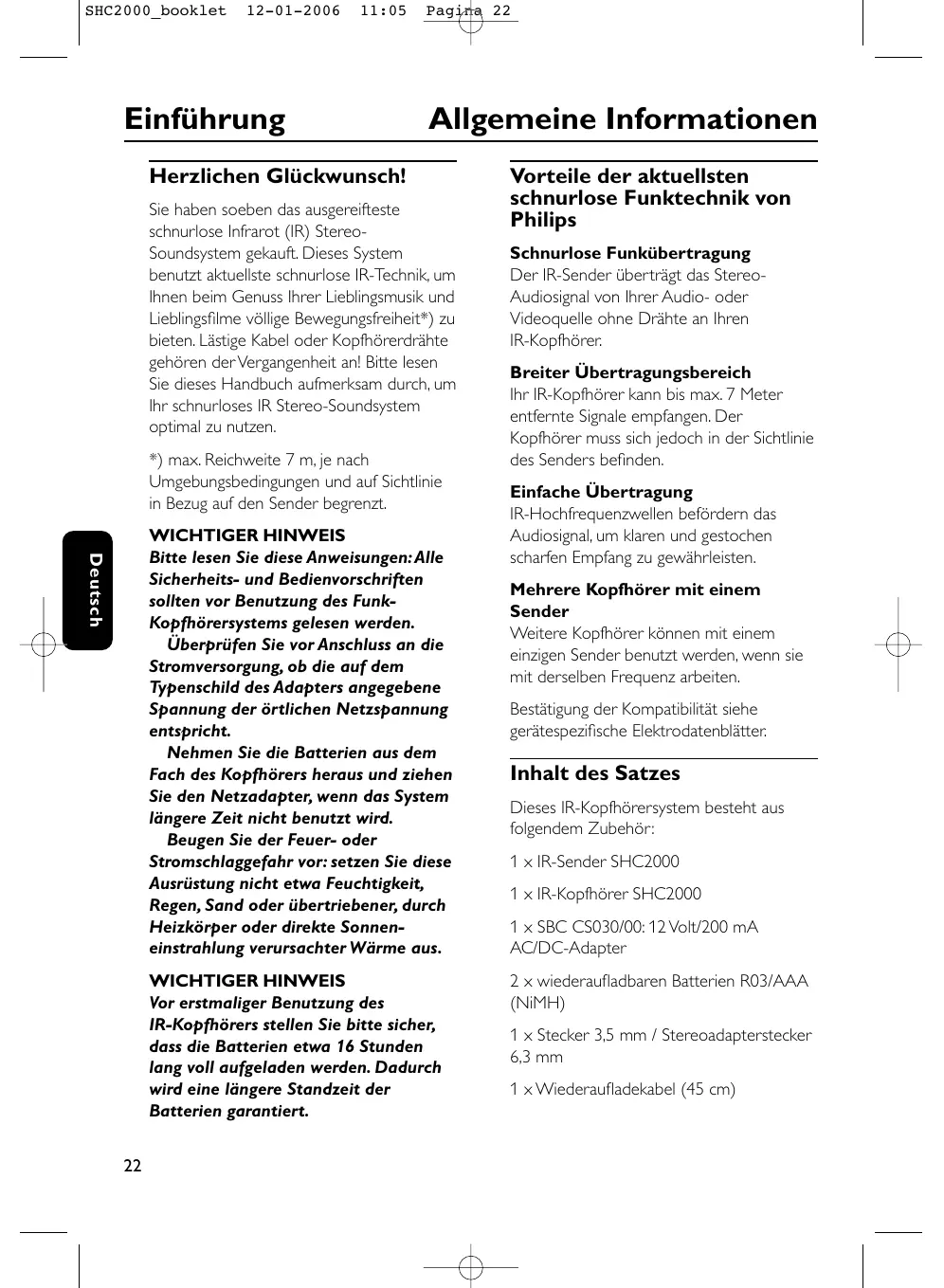

Herzlichen Glückwunsch!

Sie haben soeben das ausgereiftesteschnurlose Infrarot (IR) Stereo-Soundsystem gekauft. Dieses Systembenutzt aktuellste Schnurlose IR-Technik, umIhnen beim Genuss Ihrer Lieblingsmusic undLieblingsfilme vollige Bewegungsfreiheit*) zu bieten. Lastige Kabel oder Kopfhörerdrähtegehoren derVergangenheit an! Bitte lesen Sie这点es Handbuch aufmerksam durch, umIhr Schnurloses IR Stereo-Soundsystemoptimal zu nutzen.

*) max. Reichweite 7 m, je nach Umgebungsbedingungen und auf Sichtlinie in Bezug auf den Sender begrenzt.

WICTIGER HINWEIS

Bitte lessen Sie diese Anweisungen:Alle Sicherheits- und Bedienvorschriften sollenn vor Benutzung des FunkKopfhörersystems gelesen werden.

Überprüfen Sie vor Anschluss an die Stromversorgung, ob die auf dem Typenschild des Adapters angegebene Spannung der örtlichen Netzspannung entspricht.

Nehmen Sie die Batterien aus dem Fach des Kopfhörers Heraus undziehen Sie den Netzadapter, wenn das System langere Zeit nicht benutzt wird.

Beugen Sie der Feuer- oder Stromschlaggefahr vor: setzen Sie diese Ausrüstung nicht etwa Feuchtigkeit, Regen, Sand oder übertriebener, durch Heizkörper oder direkte Sonneneinstrahlung verursachter Wärme aus.

WICTIGER HINWEIS

Vor erstmaliger Benutzung des IR-Kopfhörs etten Sieitte sicher, dass die Batterien etwa 16 Stunden lang voll aufgeladen werden. Dadurch wird eine langere Standzeit der Batterien garantiert.

Vorteile der aktuellsten Schnurlose Funktechnik von Philips

Schnurlose Funkübertragung

Der IR-Sender überträgt das Stereo-Audiosignal von ihrer Audio- oder Videoquelle ohne Dühte an ihren IR-Kopfhörer.

Breiter Übertragungsbereich

Ihr IR-Kopfhörer kann bis max. 7 Meter entfernte Signale empfangen. Der Kopfhörer muss sich jedoch in der Sichtlinie des Senders befinden.

Einfache Übertragung

IR-Hochfrequenzwellen befindern das Audiosignal, um klaren und gestochen scharfen Empfang zu gewährleisten.

Mehrere Kopfhörer mit einem Sender

Weitere Kopfhörer können mit einem einzigen Sender benutzt werden, wenn sie mit derselben Frenzenz arbeiten.

Bestätigung der Kompatibilität siehe gerätespezifische Elektrodatenblätter.

Inhalt des Satzes

Dieses IR-Kopfhörersystem besteht aus folgendem Zubehör:

1×IR-Sender SHC2000

1×IR-Kopflörer SHC2000

1 × SBC CS030/00: 12 Volt/200 mA
AC/DC-Adapter

2 x wiederaufladbaren Batterien R03/AAA (NiMH)

1 × Stecker 3,5 mm / Stereoadapterstecker
6,3 mm

1 × Wiederaufdeckabel (45 cm)

Sender (Abbildung 1)

1 IR übertragende LEDs - übertragen Audiosignale auf den IR-Kopflörer
2 Gleichstrom – wird an den 12 Volt/200 mA AC/DC-Adapter angeschlossen
3 Netzschalter - ein/aus-Hauptschalter
4 3,5 mm Stereokopfhörer-Audioeingang - schließt ihren IR-Sender an eine Audioquelle an
5 Aufladeeingang – schlieben Sie das richtige Aufladekabel an den Eingang an.
6 Bedienfeld Kopfhörer (Abbildung 2)
7 IR-Sensoren – zum Empfang von IR-Wellen vom Sender
8 Stromanzeige - leuchtet bei Benutzung auf.
9 Strom Ein/Aus - schieben Sie den Schalter in die Ein- oder Aus-Stellung, um den Kopflörer ein-/auszuschalten.
10 Lautstärke - stellen Sie die Lautstärke auf den von Ihnen gewündsten Hörpegel ein.
11 Wiederaufladeanzeige - leuchtet auf, wenn das Aufladekabel zwischen dem Kopfhörer und dem IR-Sender angeschlossen ist. Batterien sind nach etwa 16 Stunden voll aufgeladen.

12 Wiederaufladeeingang (Abbildung 3) – schreiben Sie das Aufladekabel an den Sender an. Die Aufladeanzeige am Kopfhörer muss sich einschalten, wodurch angegeben wird, dass der Kopfhörer aufgeladen wird.

Sender-Stromversorgung

WICHTIGER HINWEIS Benutzen Sie nur den 12 Volt/200 mA AC/DC-Adapter SBC CS030/00 von Philips.

1 Vergewisern Sie sich, dass des Adapters Nennspannung mit der Netzspannung (Steckdose) übereinstimmt.
2 Schlieben Sie den DC-Verbinder des AC/DC-Adapters an den auf der Rückseite des Senders befindlichen 12 Volt DC-Stromeingangsverbinder an.
3 Schlieben Sie den 12 Volt/200 mA AC/DC-Adapter an die Netzsteckdose an. Ziehen Sie stets den AC/DC-Adapter, wenn der Sender länger Zeit nicht benutzt wird.

Kopfhörer-Stromversorgung WICTIGER HINWEIS Benutzten Sie nur R03/AAA NiMH-Batterien (vorzugsweise Philip

1 Überprüfen Sie, ob sich die Stromtaste des IR-Kopflörers in der Stellung, ein' befindet.
2 Vergewissem Sie sich, dass die Batterien richtig eingelegt sind, wie von den gravierten Symbolen im Batteriefach angezeigt.
3 Zum Wiederauflagen der eingebauten niederauflabaren R03/AAA NiMH-Batterien des Kopfhörers, schalten Sie zuerst den Kopfhörer aus. Schlieben Sie danach das Ladekabel zwischen dem Kopfhörer und dem Sender an (Abbildung 3). Die Aufladeanzeige am Kopfhörer leuchtet auf.

Hinweise:

Völlig erschöpfte Batterien benötigem zum Wiederauflagen etwa 16 Stunden.

Nehmen Sie stets die Batterien hereus, wenn der Kopfhörer längerere Zeit nicht benutzt wird.

Batterien enthalten chemische Substanzen, weshalb sie ordnungsgemäß zu entsorgen sind.

Kopfhörer-Batteriewechsel (Abbildung 4)

WICHTIGER HINWEIS Benutzen Sie nur R03/AAA NiMH-Batterien (vorzugsweise Philips).

1 Öffnen Sie des Kopfhörers Batteriefach.
2 Nehmen Sie die Batterien heraus und entsorgen Sie sie ordnungsgemäß.
3 Legen Sie neue Batterien ein. Benutzen Sie nur R03/AAA NiMH-Batterien (vorzugsweise Philips).
4 Vergewissern Sie sich, dass die Batterien richtig eingelegt sind, wie von den gravierten Symbolen im Batteriefach angezeigt.
5 Schlieben Sie das Batteriefach.

WICHTIGER HINWEIS Vor erstmaliger Benutzung des IR-Kopfhörers vergewissern Sie sichitte, dass die Batterien etwa 16 Stunden lang voll aufgeladenwerden. Dadurch wird eine langere Lebensdauer der Batterien garantiert.

Informationen zum Umweltschutz

Alles überflüssige Verpackungsmaterial wurde vermieden. Wir haben unser möglichstes getan, damit die Verpackung leicht in zwei Materialien (Pappe und Polyäthylen) aufteilbar ist.

Ihr Gerät besteht aus Materialien, die von darauf spezialisierten Betrieben wieder verwertet werden können.itte halten Sie sich beim Entsorgen von Verpackungsmaterial, erschöpften Batterien und alter Geräte an örtliche Bestimmungen.

Audioanschlussse

Anschlieben des IR-Senders an einen Kopfhörerausgang einer Audioquelle (Abbildung 5)

1 Schlieben Sie den 3,5 mm-Stereostecker des Stereo-Audiokabels an den Kopflorerausgang einer Audioquelle, z.B. Fernsehgerät, HiFi oder PC, an.
- Falls ihre Audioquelle einen Kopfhörerausgang 6,3 mm hat, benutzen Sie den mitgelieferten 3,5 mm/6,3 mm-Stereodapterstecker.
2 Schalten Sie ihre Audioquelle ein und erhöhen Sie vorsichtig die Lautstärke der Audioquelle.
3 Schalten Sie den Kopfhörer ein.
4 Stellen Sie die Lautstärke mit dem Kopflörer-Lautstärkeregler auf den gewünschten Pegel ein.

Grundlegende Funktionswise

Wenn der IR-Sender an Folgendes
angeschlossen ist einen Kopfhörerausgang
einer Audioquelle.

1 chalten Sie ihren IR-Sender ein und stellen Sieihn auf dieselbe Höhe wie oder etwasHigher als die Empfangshöhe des IR-Kopflörers.
2 Positionieren Sie die LEDs zum Hörbereich hin, wobei sicherzustellen ist, dass sich keine Hindernisse zwischen Sender und Kopflörer befinden.
3 Schalten Sie den Kopfhörer ein.
4 Schalten Sie ihre Audioquelle ein und erhöhen Sie vorsichtig die Lautstärke der Audioquelle.
5 Stellen Sie die Lautstärke mit dem Kopflörer-Lautstärkeregler auf den gewünschten Pegel ein.

WICHTIG

Weil IR-Licht geradlinig wandert,
stellen Sie den IR-Sender auf dieselbe
Höhe wie oder etwasHigher als die
Empfangshöhe des IR-Kopfhörers.
Hoher IR-Lichtanteil wie z.B.
Sonnenstrahlung und grelle
Gliuhlampen drinnen können das
Audiosignal abschwächen und
Störungen verursachen. Falls bei Ihnere
derartige Probleme auftreten, verlegen
Sie das System einfach in einen
dunkleren Bereich.

Fehlersuche

Wenn ein Fehler auftritt, sind zuerst die nachstehenden Punkte zu überprüfen, bevordas Gerät zur Reparatur gelegen wird.

Wenn Sie das Problem nicht durch Befolgen dieser Ratschläge offen konnen, sollenn Sie sich an ihren Handler oder an ihre Servicestelle wenden.

WARNHINWEIS: Unter gar keinen Umständen sollenn Sie versuchen, das Gerät selbst zu reparieren, weil die Garantie dadurch erlischt.

Problem	Abhilfe
Kein Sound	- Überprüfen, ob der AC/DC-Adapter sichere in der AC-Steckdose steckt, und dass sein DC-Verbinder richtig im 12 Volt DC-Eingangsverbinder auf der Rückseite des Senders befindlich ist. - Überprüfen, ob der Ein/Aus-Schalter des Kopfhörers in Stellung ,ein' befindlich ist. - Kopfhörer-Batterien geschwächt. (Siehe Kopfhörer-Stromversorgung) - Überprüfen, ob die Audioquelle eingeschaltet ist. - Lautstärke nicht eingestellt. Die Lautstärke an Audioquelle/ Kopfhörer auf einen höeren Pegel einstellen. - Sich den Sender SHC2000 zunutze machen. Einige bereits in andere Ausrüstung eingebaute Sonder sind – aufgrund der im Kopfhörer SHC2000 eingesetzten modernen Technik – evtl. nicht mit dem Kopfhörer SHC2000 kompatibel.
Verzerrter Sound	- Kopfhörer-Batterien geschwächt. (Siehe Kopfhörer-Stromversorgung) - Überprüfen, dass die Lautstärke an Audioquelle/ Kopfhörer nicht auf einen zu hohen Pegel eingestellt ist. Die Lautstärke herabsetzen. - Abstand zum Sender ist zu groß. Sich bisher zum Sender bewegen. - Störung aufgrund von Leuchtstofflampen/anderen Funkquellen. Sender oder Kopfhörer woandershin verlegen. - Sich den Sender SHC2000 zunutze machen. Einige bereits in andere Ausrüstung eingebaute Sonder sind - aufgrund der im Kopfhörer SHC2000 eingesetzten modernen Technik - evtl. nicht mit dem Kopfhörer SHC2000 kompatibel.

Pflege

• Wenn der Kopfhörer längerere Zeit nicht benutzt wird,nehmen Sieitte die Batterien heraus,um Auslaufen und Korrosion zu verhindern.
  Die Batterien sind nur durch R03/AAA NiMH-Batterien (vorzugsweise Philips) zu ersetzen.
• Lassen Sie den Kopfhörer nicht in der Höhe von Wärmequellen. Setzen Sieihn nicht direkter Sonneneinstrahlung, übertriebener Staubentwicklung, Feuchtigkeit, Regen oder Mechanischer Erschütterung irgendwelcher Art aus.
  -Verwenden Sie nicht Alkohol, Verdünner oder Substanzen auf Petroleumbasis zur Reinigung des Kopfhörer oder Senders. Benutzen Sie ein etwas angefeuchtetes Ledertuch zum Reinigen des Gehäuses.
• Benutzen Sie keine Reiniger, die Alkohol, Spiritus, Ammoniak oder scheuernde Partikel enthalten, da diese das Gehäuse beschädigten können.

Hörsicherheit!

Benutzung bei hoher Lautstärke kann Ihr Gehör nachhaltig schädigen.

System:	Infrarot (IR)
Modulation:	Frequenzmodulation (FM)
Effektiver Übertragungsbereich:	max. Reichweite 7 Meter (je nach Umgebungs-bedingungen und auf Sichtlinie in Bezug auf den Sender begrenzt)
Eingangspegel:	300 mVrms (1 kHz Sinuswelle)
Stromversorgung – Sender:	12Volt / 200 mA DC, Mitte positiv
Stromversorgung – Kopfhörer:	2 × 1.2 V R03 (AAA) Batterien (NiMH)
Trägerfrequenz (Kopfhörer):	2.3 Mhz (L), 2.8 Mhz (R)
Störabstand:	> 55 dB (1 kHz Sinuswelle, A-bewertet)
Verzerrung:	Klirrfaktor < 1%
Kanalabstand:	> 30 dB

Gefeliciteerd!
