Tipo de produto	Fone de ouvido sem fio infravermelho
Marca	Philips
Modelo	SHC2000
Alimentação do transmissor	12 V / 200 mA CC, adaptador de energia SBC CS030/00
Alimentação do fone	2 pilhas NiMH recarregáveis R03/AAA (1,2 V cada)
Tecnologia de transmissão	Infravermelho (IV) com modulação de frequência (FM)
Alcance de transmissão	Até 7 metros em linha de visão
Frequência portadora	2,3 MHz (esquerda), 2,8 MHz (direita)
Relação sinal/ruído	> 55 dB (ponderado A, 1 kHz)
Distorção harmônica total	< 1% DHT
Separação de canais	> 30 dB
Nível de entrada de áudio	300 mVrms (senoide 1 kHz)
Conectividade	Entrada de áudio estéreo 3,5 mm (adaptador 6,3 mm incluso)
Carregamento do fone	Através de cabo de carregamento conectado ao transmissor, 16 h para carga completa
Uso com múltiplos fones	Possível no mesmo transmissor se mesma frequência
Manutenção e limpeza	Limpar com pano macio levemente úmido; não usar álcool, solvente ou abrasivos
Segurança	Não expor à umidade, chuva, calor excessivo ou luz solar direta; uso prolongado em volume alto pode danificar a audição
Peças de reposição / acessórios	Pilhas NiMH R03/AAA recarregáveis, adaptador de energia SBC CS030/00, cabo de carregamento, plugue adaptador 3,5 mm para 6,3 mm
Conteúdo da embalagem	Transmissor IV, fone IV, adaptador de energia, 2 pilhas recarregáveis, plugue adaptador, cabo de carregamento

Perguntas frequentes - SHC2000 PHILIPS

Como carregar o fone PHILIPS SHC2000?

Desligue o fone, em seguida, conecte-o ao transmissor através do cabo de carregamento fornecido. O indicador de carga acende. Uma carga completa leva cerca de 16 horas para pilhas completamente descarregadas. Use exclusivamente o adaptador de energia SBC CS030/00.

Qual é o alcance máximo do fone?

O alcance máximo é de 7 metros em linha de visão com o transmissor. Obstáculos ou forte luz infravermelha (sol, lâmpadas) podem reduzir o alcance ou causar interferências.

Posso usar outros fones com o mesmo transmissor?

Sim, é possível usar vários fones operando na mesma frequência. Verifique a compatibilidade nas especificações técnicas.

O que fazer se não houver som?

Verifique se o adaptador de energia está bem conectado e se o transmissor está ligado. Certifique-se de que o fone está ligado e as pilhas carregadas. Aumente o volume da fonte de áudio e do fone. Use o transmissor SHC2000 fornecido.

Como reduzir a distorção de som?

Verifique o estado das pilhas (carga baixa), reduza o volume se excessivo, aproxime-se do transmissor, afaste fontes de interferência (néons, rádios) e use o transmissor SHC2000.

Quais pilhas usar para o fone?

Use exclusivamente pilhas recarregáveis NiMH do tipo R03/AAA (preferencialmente Philips). Não use pilhas alcalinas.

Como limpar o fone e o transmissor?

Limpe com um pano macio levemente úmido. Nunca use álcool, solvente, amônia ou produtos abrasivos que possam danificar o gabinete.

Posso usar o fone com uma televisão?

Sim, conecte o transmissor à saída de fone da TV (plugue 3,5 mm ou 6,3 mm com o adaptador fornecido). Coloque o transmissor em linha de visão e na mesma altura do fone.

O que fazer se o fone não carregar?

Verifique se o cabo de carregamento está bem conectado ao fone e ao transmissor, e se o transmissor está ligado. Certifique-se de que o fone está desligado durante o carregamento. Se o indicador não acender, tente outro adaptador de energia compatível.

Como proteger minha audição com este fone?

Ouvir por muito tempo em volume alto pode danificar permanentemente a audição. Ajuste o volume a um nível confortável e faça pausas regulares.

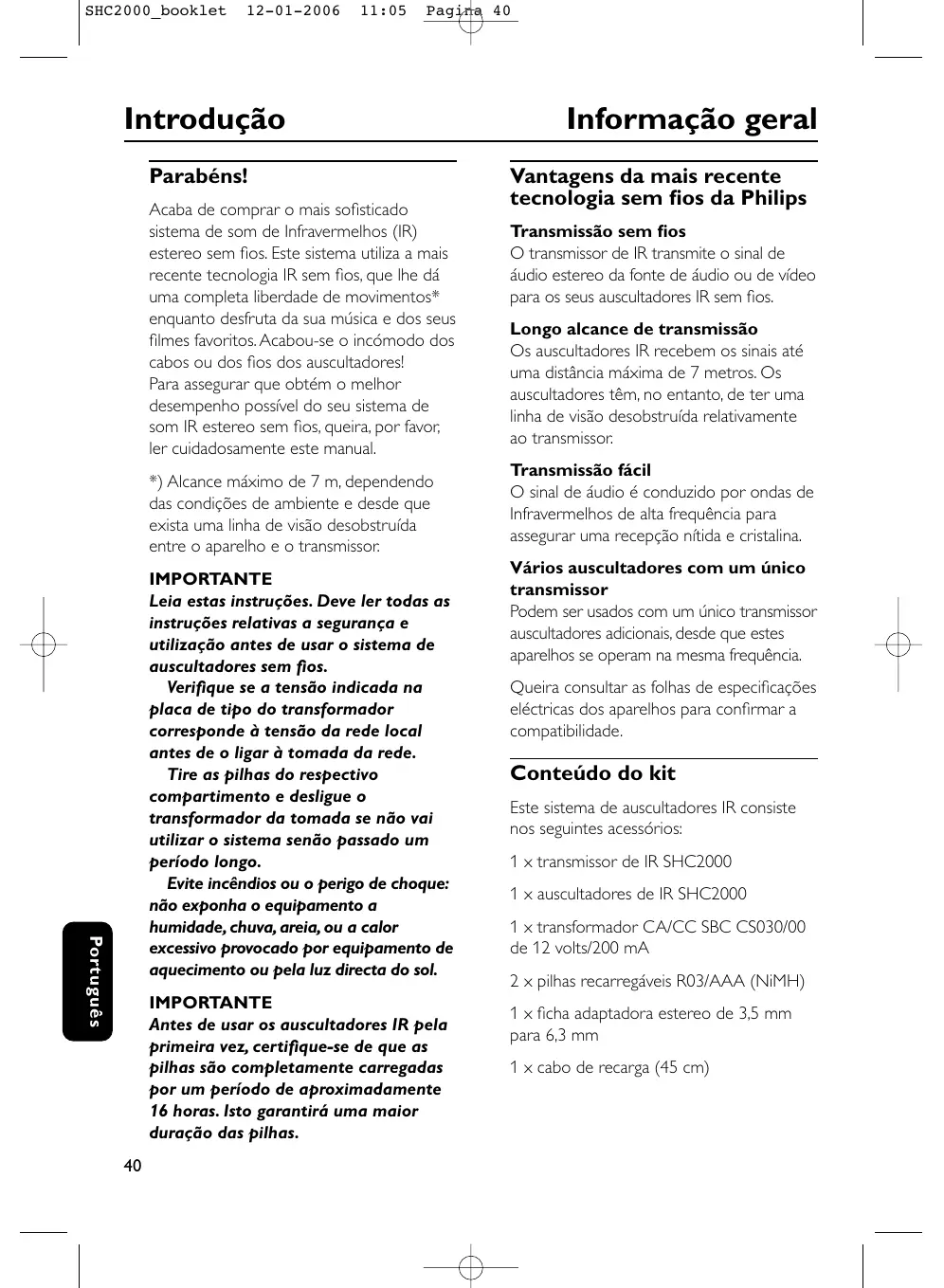

MANUAL DE UTILIZADOR SHC2000 PHILIPS

Acaba de comprar o mais Sofisticado
sistema de som de Infravermelhos (IR)
estereo sem fios. EsteSYSTEMAutiliza a mais
recente Tecnologia IR sem fios, que Ihe da
uma completeness*
enquanto desfruta da sua musica e dos seu
filmes favoritos.Acabou-se o incócomo do
cabos ou dos fios dos auscultadores!
Para assegurar que obtem o melhor
desempenho possivel do seu Sistema de
som IR estereo sem fios,queira, porfavor,
ler cuidadosamente este manual.

*) Alcance máximo de 7 m,dependendo das condições de ambiente e desde que exista uma LINHA de visao desobstruicao entre o aparelho e o transmissor.

IMPORTANT

Leia estas instruções. Deve ler todas as instruções relativas a segurar e utilizesçao antes de usar o Sistema de auscultadores sem fios.

Verifique se a tension indica na placarde tipo do transformador corresponde à tension da rede local antes de o ligar a tomada da rede.

Tire as pilhas do respectivo compartmento e deslgue o transformador da tomada se não vais utilizear o Sistema sentido passado um período longo.

Evite incéndios ou o perigo deCHOque: não exponha o equipamento a humidade, chuva, areia, ou a calor excessivo provocado por equipamento de aquecimento ou pela luz directa do sol.

IMPORTANT

Antes de usar os auscultadores IR pela primaira vez, certificado-se de que as pilhas são Completely caricadas por um periodo de aproximately 16 horas. Isto garantirá uma maior duração das pilhas.

Vantagens da mais recentetecnologia sem fios da Philips

Transmissão sem fios

O transmisor de IR transmite o sinal de audio estereo da fonte de audio ou de video para os seuis auscultadores IR sem fios.

Longo alcance de transmissao

Os auscultadores IR recebam os sinais até uma distência Tmaxa de 7 metros. Os auscultadores tem, no entanto, de ter uma LINHA DE VISE DESOBSTRUDA RELativamente ao transmissor.

Transmissao fácil

O sinal de audio é conducido por ondas de Infravermelhos de alta frequência para assegurar uma recepçao nítida e cristalina.

Varios auscultadores com um uniquo transmisor

Queira consulutar as folhas de espécificações electrolycicas dos aparelhos para confirmar a compatibilitad.

Conteudo do kit

Esteistema de auscultadores IR consiste nos seguintes accesórios:

1 × transmisso r de IR SHC2000
1 x auscultadores de IR SHC2000
1 x transformador CA/CC SBC CS030/00 de 12 volts/200 mA
2 × pilhas recarregáveis R03/AAA (NiMH)
1× ficha adaptadora estereo de 3,5 mm para 6,3 mm
1 × cabo de recarga (45 cm)

Transmitter (figura 1)

1 LEDs transmissores de Infravermelhos - transmitem o sinal de audio para os auscultadores de Infravermelhos.
2 Corrente CC - ligue ao transformador CA/CC de 12 volts/200 mA
3 Interruptor de corrente - interruptor para ligar/desligar.
4 Entrada de audio de 3,5 mm dos auscultadores estereo - liga o transmissor de IR a uma fonte de audio
5 Entrada de recarga - ligue o cabo de recarga a esta entrada.
6 Placa de comandos Auscultadores (figura 2)
7 Sensores de Infravermelhos - para receiveber ondas de Infravermelhos do transmisor
8 Indicador de corrente - acende durante a utilização.
9 Ligar/desligar - faça deslizar o interruptor para a posicao on ou off para ligar e desligar os auscultadores.
10 Volume - regule o volume para o;nivel de escuta desejado.
11 Indicador de recarga - acende quando o cabo de recarga está ligado entre os auscultadores e o transmissor de IR. Pilhas que estejam Completely descarregadas voltarão a cargo maior ao fim de aproximamente 16 horas.

12 Entrada de recarga (figura 3)

ligue o cabo de recarga ao transmissor. O indicator de recarga dos auscultadores deve acender, a indicar que os auscultadores está a ser recarregados.

Alimentação de corrente para o transmissor

IMPORTANT

Utilize apenas o transformador CA/CC Philips SBC CS030/00 de 12 volts/200 mA.

1 Certifique-se de que a tensão nominal do transformador correponde à da tomada da rede de alimentação.
2 Ligue o conector CC do transformador CA/CC ao conector de entrada de 12 volts CC, que se encontra na parte deTRS do transmissor.
3 Ligue o transformador CA/CC de 12 volts/200 mA à tomada da rede. - Desligue sempre o transformador CA/CC se não vais usar o transmissor senão passado muito tempo.

Alimentação de corrente para os auscultadores

IMPORTANT

Utilize apenas pilhas R03/ AAA NiMH (de preferência, Philips).

1 Verifique se o botao de ligar/desligar dos auscultadores IR se encontra na posicao deligado.
2 Certifique-se de que as pilhas ficamcorrectamente colocadas, de acordo comas indications gravadas no respectivocompartimento.
3 Para recarregar as pilhas R03/AAA NiMH incorpuras nos auscultadores, deslige primeiro os auscultadores. Em seguida ligue o cabo de cargo entre os auscultadores e o transmissor (figura 3). O indicator de recarga acende.

Notas:

Quando está Completely descarregadas, as pilhas necessitam de, aproximamente, 16 horas para recarregar.

Tire sempre as pilhas dos auscultadores se não vais como os senão passado muito tempo.

As pilhas contentem substancias quimicas,elo que deverao ser deitadas fora comas devidas precauções.

Substituição das pilhas dos auscultadores (figura 4)

IMPORTANT

Utilize apenas pilhas R03/AAA NiMH (de preferência, Philips).

1 Abra o compartmento das pilhas do auscultador.
2 Tire as pilhas e deite-as fora seguido os procedimentos adequados.
3 Coloque pilhas novas. Utilize apenas pilhas R03/AAA NiMH (de preferência, Philips).
4 Certifique-se de que as pilhas ficam correctamente colocadas, de acordo com as indicações gravadas no respectivo compartmento.
5 Feche o compartmento das pilhas.

IMPORTANT

Antes de usar os auscultadores IR pela primaira vez, certificado-se de que as pilhas são Completely caricadas por um periodo de aproximately 16 horas. Isto garantirá uma maior duração das pilhas.

Informação relativa ao ambiente

Foi omitido todo o material de embalagem que não fosse absolutamente necessário. Fizemos todo o possível por tornar a embalagem fácil de分开 em来做is: cartão e polietileno.

A equipe consiste em materiais que pode ser reciclados desde que sejam desmontados por uma Empresa especializada. Queira, por favor, respeitar as regulamentacoes locais relativas a eliminação de materiais de embalagem, pilhas gastas e equipamento obsoleto.

Collegamenti audio

Ligação do transmissor de IR àsaidadeauscultadoresdeumafontedeáudio (figura 5)

1 Ligue as 2 fichas RCA do cabo de audio estereo àsaidade linha de una fonte de audio,por ex.TV,HiFi ou PC:
- Caso a fonte de audio possua uma sina de auscultadores de 6,3 mm, utilize a ficha adaptadora estereo de 3,5 mm para 6,3 mm, fornecida.
2 Ligue a fonte de audio e levante custadosamente o volume dessa fonte.
3 Ligue os auscultadores.
4 Regule o volume para o;nivel desejado utilizing o commando de volume dos auscultadores.

Funcimiento Basics

Quando o transmisor de IR estiver ligado a saida de auscultadores de una fonte de audio.

1 Ligue o transmissor de Infravermelhos ecoloque-o a mesma alta ou ligeiramente acima da alta de recepcao dos auscultadores de Infravermelhos.
2 Posicao os LEDs na direccao da area de escuta e certifique-se de que nao ha obstaculos entre o transmissor e os auscultadores.

3 Ligue os auscultadores.
4 Ligue a fonte de audio e levante custadosamente o volume dessa fonte.
5 Regule o volume dos auscultadores IR para o;nvel desejado'utilizing o commande de volume dos auscultadores.

IMPORTANT

Dado que a luz Infravermelho é propaganda em LINHA recta, colque o transmissor de Infravermelhos à mesma alta ou ligeiramente acima da alta de recepçao dos auscultadores de Infravermelhos.

A luz com elevado teor de Infravermelhos, como seja a luz solar e a luz incandescente forte para iluminação interior, pode degravar o sinal de audio e causar interferência. Se deparar com problemas deste tipo, desloque simplemente oSYSTEMA para uma area mais escura.

Resolução de problemas

Se ocorrre uma avaria, verifique primeiro os pontos a seguir indicados antes de levar o aparecido para reparacao.

Se não consuerír resolver um problema seguido estas sugestões, consulte o revendedor ou o centro encarregado da assistência.

ATENÇA: Em nenhuma circunstência deverá você mesmo tentar reparar o aparelho, não que tal invalidaria a garantia.

Problema	Solução
Não há som	- Verifique se a ficha do transformador CA/CC está completenessamente inserida na tomada CA e se o conector CC está corretoamente inserido no conector de entrada de 12 volts CC, que se encontra na parte de trás do transmissor.- Verifique se o interruptor de ligar/desligar dos auscultadores se encontrar na posicao de ligado.- As pilhas dos auscultadores está a ficar fracas. (Vide Alimentação de但现在e para os auscultadores) - Verifique se a fonte de录音 está ligada.- O volume não está regulado. Regule o volume na fonte de录音/ nos auscultadores para um nível mais alto.- Ajuste a frequência de sintonização dos auscultadores.- Utilize o transmissor SHC2000. Alguns transmissores já incorporednos noutro equipamento poderão não ser compatíveis com os auscultadores SHC2000 devo à Tecnologia avançada que os auscultadores SHC2000 utilizesam.
Som com distortion	- As pilhas dos auscultadores está a ficar fracas. (Vide Alimentação de但现在e para os auscultadores)- Certifique-se de que o volume da fonte de录音/ dos auscultadores não está demasiado alto. Baixe o volume.- Está demasiado longe do transmissor. Aproxime-se mais do transmissor.- Interferência de lampsadas fluorescentes ou de outras fontes de rário. Desloque o transmissor ou os auscultadores para除外 local.- Utilize o transmissor SHC2000. Alguns transmissores já incorporednos noutro equipamento poderão não ser compatíveis com os auscultadores SHC2000 devo à Tecnologia avançada que os auscultadores SHC2000 utilizesam.

Resolução de problemas

Especificações

Manutenção

• Se não vai usar os auscultadores senão passado muito tempo, tire as pilhas do compartmento para fazer fuga de químicos e correções.
• Para substituir as pilhas, utilize apenas pilhas R03/AAA NiMH (de preferência, Philips).
• Não deixe os auscultadores perto de fontes de calor.
• Não os exponha à luz directa do sol, a excesso de pá, a humidade, chuva, ou a qualquer tipo deCHOque mecâncio.
• Não utilize alcool, diluente, ousubstências à base de petróleo para limpar os auscultadores ou o transmissor. Utilize uma camurça ligeiramente humedecida para limpar a caixa.
• Não utilize quaisquer agentes de limpeza que contenham alcool, soluções alcólicas, amônico ou abrasivos, não que tais produits poderão danificar a caixa.

Segurarça auditiva! A'utilização continua com o volume alto pode danIFICAR permanentemente a sua audicina.

Sistema: Infravermelhos (IR)

Modulation:	Modulation de Frequência (FM)
Alcance de transmissão efetuivo:	máximo de 7 metros (dependendo das condições de ambiente e desde que exista uma LINHA de visão desobstruída entre o aparecido o transistor)
Nível de entrada:	300 mVrms (1 KHz onda senoidal)
Alimentação de corrente – transmitter:	12 volts / 200 mA CC, centro positivo
Alimentação de corrente – auscultadores:	2 x 1.2 V R03 (AAA) pilhas (NiMH)
Frequência portadora (Ausbultadores):	2.3 Mhz (L), 2.8 Mhz (R)
Relação sinal/ruído:	>55 dB (1 KHz onda senoidal, A-ponderado)
Distortion:	< 1%THD

Separação de canais: >30 dB
