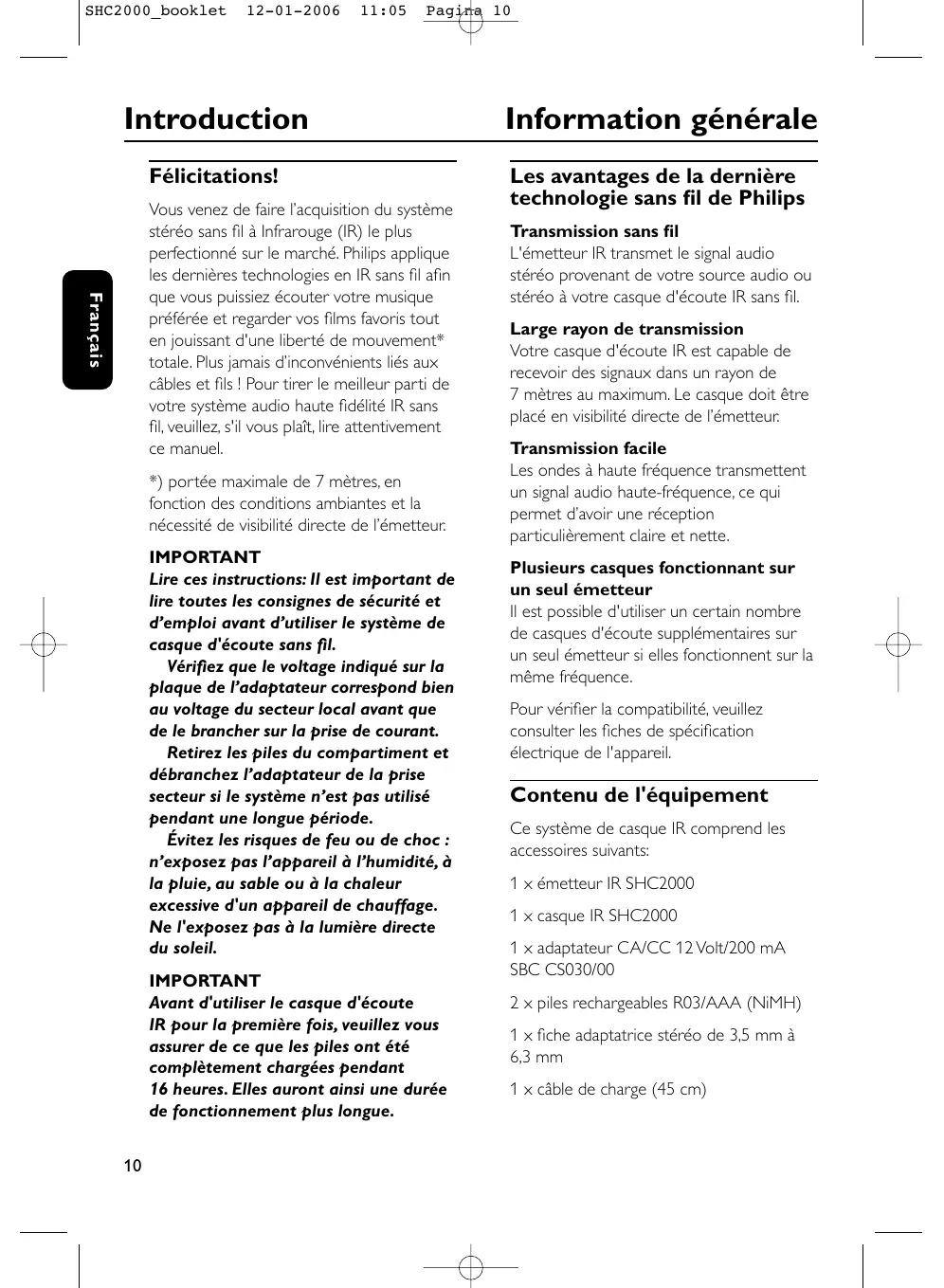

MODE D'EMPLOI SHC2000 PHILIPS
Vous venez de faire l'acquisition du système stéréo sans fil à infrarouge (IR) le plus perfectionné sur le marché. Philips applique les dernières technologies en IR sans fil afin que vous puissiez écouter votre musique préférée et regarder vos films favoris tout en jouissant d'une liberté de mouvement* totale. Plus jamais d'inconvénients liés aux câbles et fils ! Pour tirer le meilleur parti de votre système audio haute fidélité IR sans fil, veuillez, s'il vous plaît, lire attentivement ce manuel.
*) portée maximale de 7 mètres, en fonction des conditions ambiantes et de la nécessité de visibilité directe de l'émetteur.
IMPORTANT
Lire ces instructions : Il est important de lire toutes les consignes de sécurité et d'emploi avant d'utiliser le système de casque d'écoute sans fil.
Vérifiez que le voltage indiqué sur la plaque de l'adaptateur correspond bien au voltage du secteur local avant de le brancher sur la prise de courant.
Retirez les piles du compartiment et débranchez l'adaptateur de la prise secteur si le système n'est pas utilisé pendant une longue période.
Évitez les risques de feu ou de choc : n'exposez pas l'appareil à l'humidité, à la pluie, au sable ou à la chaleur excessive d'un appareil de chauffage. Ne l'exposez pas à la lumière directe du soleil.
IMPORTANT
Avant d'utiliser le casque d'écoute IR pour la première fois, veuillez vous assurer que les piles ont été complètement chargées pendant 16 heures. Elles auront ainsi une durée de fonctionnement plus longue.
Les avantages de la dernière technologie sans fil de Philips
Transmission sans fil
L'émetteur IR transmet le signal audio stéréo provenant de votre source audio ou stéréo à votre casque d'écoute IR sans fil.
Large rayon de transmission
Votre casque d'écoute IR est capable de recevoir des signaux dans un rayon de 7 mètres au maximum. Le casque doit être placé en visibilité directe de l'émetteur.
Transmission facile
Les ondes à haute fréquence transmettent un signal audio haute-fréquence, ce qui permet d'avoir une réception particulièrement claire et nette.
Plusieurs casques fonctionnant sur un seul émetteur
Il est possible d'utiliser un certain nombre de casques d'écoute supplémentaires sur un seul émetteur s'ils fonctionnent sur la même fréquence.
Pour vérifier la compatibilité, veuillez consulter les fiches de spécifications électriques de l'appareil.
Contenu de l'équipement
Ce système de casque IR comprend les accessoires suivants :
1 x émetteur IR SHC2000
1 x casque IR SHC2000
1 × adaptateur CA/CC 12 V/200 mA SBC CS030/00
2 × piles rechargeables R03/AAA (NiMH)
1 x fiche adaptatrice stéréo de 3,5 mm à 6,3 mm
1 × câble de charge (45 cm)
Émetteur (figure 1)
1. Les LED (diodes électroluminescentes) de transmission IR - elles transmettent le signal audio au casque d'écoute IR. 2. Alimentation CC - se connecte à l'adaptateur CA/CC 12 volts/200 mA. 3. Commande d'alimentation - commande On/Off. 4. Entrée audio 3,5 mm pour casque stéréo - connecte votre émetteur IR à une source audio. 5. Entrée de recharge - connectez le câble de recharge à l'entrée prévue. 6. Panneau de commandes. Casque d'écoute (figure 2) : 7. Capteurs IR - ils permettent de recevoir les ondes IR du transmetteur. 8. Indication d'alimentation - s'allume lorsque le casque est sous tension. 9. Mise sous tension/hors tension - mettez le sélecteur en position de mise sous ou hors tension pour mettre le casque d'écoute sous tension/hors tension. 10. Volume - ajustez le volume au niveau d'écoute désirable. 11. Indicateur de charge - s'allume lorsque le câble de charge connecte le casque d'écoute à l'émetteur IR. Des piles complètement déchargées arrivent à charge complète après 16 heures de charge.
12 Entrée de charge (figure 3) : connectez le câble de recharge au transmetteur. L'indicateur de recharge placé sur le casque doit s'activer, indiquant ainsi la mise en charge du casque.
Alimentation de l'émetteur
IMPORTANT : Utiliser exclusivement l'adaptateur CA/CC 12 Volt/200 mA Philips SBC CS030/00.
1. Assurez-vous que la tension nominale de l'adaptateur correspond bien à la tension de la prise du secteur. 2. Connectez le connecteur CC de l'adaptateur CA/CC au connecteur d'entrée 12 volts CC situé à l'arrière de l'émetteur. 3. Connectez l'adaptateur CA/CC 12 volts/200 mA à la prise du secteur. - Déconnectez toujours l'adaptateur CA/CC lorsqu'il est clair que l'émetteur ne sera pas utilisé pendant une longue période.
Alimentation du casque d'écoute
IMPORTANT
N'utilisez que des piles NiMH R03/AAA (de préférence des piles Philips).
1. Assurez-vous que le bouton de mise sous tension de votre casque d'écoute IR est bien sur la position de mise sous tension. 2. Assurez-vous que les piles ont été insérées conformément aux symboles gravés sur leur compartiment. 3. Pour recharger les piles NiMH R03/AAA intégrées, mettez d'abord hors tension le casque d'écoute. Ensuite reliez le casque d'écoute et l'émetteur au moyen du câble de charge (figure 3). L'indicateur de recharge s'allume.
Notes :
Des piles complètement déchargées ont besoin d'environ 16 heures pour se recharger entièrement.
Enlevez toujours les piles lorsqu'il est clair que vous n'utiliserez pas le casque pendant une longue période.
Les piles contiennent des substances chimiques, leur mise au rebut doit donc se faire de manière conséquente.
IMPORTANT
N'utilisez que des piles NiMH R03/AAA (de préférence des piles Philips).
1 Ouvrez le compartiment des piles du casque d'écoute. 2 Enlevez les piles et mettez-les au rebut comme il convient pour tout matériel chimique. 3 Placez de nouvelles piles. N'utilisez que des piles R03/AAA NiMH (de préférence Philips). 4 Assurez-vous que les piles ont été insérées conformément aux symboles gravés sur leur compartiment.
5 Fermez le compartiment des piles.
IMPORTANT
Avant d'utiliser le casque IR pour la première fois, veuillez vous assurer que les piles ont été chargées complètement pendant environ 16 heures. Procéder de la sorte garantit à vos piles une durée de fonctionnement plus longue.
Tous les matériaux d'emballage inutiles ont été évités. Nous avons fait le maximum pour permettre la séparation des matériaux d'emballage en trois catégories : le carton, le polystyrène expansé et le polyéthylène.
Votre équipement est constitué de matériaux recyclables, à condition d'être démonté par une société spécialisée. Veuillez observer les règles locales en vigueur pour le rebut des matériaux d'emballage, des piles usées et des anciens équipements.
Connexions audio
1 Connectez la fiche 3,5 mm stéréo du câble audio stéréo à la sortie de casque d'écoute d'une source audio (une TV, une chaîne hi-fi ou un PC, par exemple). Si la source audio en question est équipée d'une sortie de casque d'écoute de 6,3 mm, utilisez la fiche adaptatrice stéréo de 3,5 mm à 6,3 mm fournie. 2 Mettez votre source audio sous tension et augmentez prudemment son volume. 3 Mettez le casque d'écoute sous tension. 4 Ajustez le volume au niveau désiré au moyen de la commande de volume du casque d'écoute.
Utilisation de base
Lorsque l'émetteur IR est connecté à une sortie de casque d'écoute ou une source audio.
1 Allumez votre transmetteur IR et placez-le à la même hauteur ou légèrement plus haut que le niveau de réception de votre casque IR. 2 Orientez les LED dans la direction de la zone d'écoute, en vous assurant de l'absence d'obstacles entre le transmetteur et le casque d'écoute. 3 Mettez le casque d'écoute sous tension. 4 Mettez sous tension votre source audio et augmentez prudemment son volume. 5 Ajustez le volume au niveau désiré à l'aide de la commande de volume du casque d'écoute.
IMPORTANT
Du fait que la lumière IR se déplace en ligne droite, il est nécessaire de placer le transmetteur IR à la même hauteur ou légèrement plus haut que le niveau de réception de votre casque IR.
Une forte lumière IR telle que la lumière du soleil ou une puissante lumière intérieure incandescente risque de dégrader le signal audio et de provoquer des interférences. Si vous rencontrez ce type de problème, il suffit de placer l'appareil dans un endroit plus ombragé.
Dépistage des pannes
En cas de dysfonctionnement, vérifiez d'abord les points listés ci-dessous, avant de penser à faire réparer l'appareil.
Si les indications ci-dessous ne sont pas suffisantes pour résoudre le problème, consultez le revendeur ou le centre de service après-vente.
AVERTISSEMENT : Vous ne devez en aucun cas tenter de réparer votre appareil vous-même, car cela entraînerait l'annulation de la garantie délivrée lors de l'achat de l'appareil.
| Problème | Solution |
| Pas de son | - Assurez-vous de ce que l'adaptateur CA/CC est correctement inséré dans la prise CA et que son connecteur CC est lui-même correctement inséré dans le connecteur d'entrée CC 12 volts situé à l'arrête de l'émetteur. - Vérifiez que le commutateur de mise sous tension/hors tension (On/Off) se trouve bien sur la position On (sous tension). - Les piles du casque d'écoute fonctionnent en état de charge faible. (voir "Alimentation du casque d'écoute"). - Assurez-vous de ce que la source audio est sous tension. - Volume non régle. Ajustez le volume de la source audio/casque d'écoute à un niveau plus haut. - Utilisez l'émetteur SHC2000. Certains émetteurs déjà intégrés dans d'autres équipements peuvent ne pas être compatibles avec le casque d'écoute SHC2000, étant donné la technologie avancée utilisée dans ce dernier système. |
| Distorsion sonore | - Les piles du casque d'écoute fonctionnent en état de charge faible. (voir "Alimentation du casque d'écoute"). - Assurez-vous de ce que le volume sur la source audio/le casque d'écoute n'est pas exagéré. Réduisez le volume, si nécessaire. - La distance par rapport à l'émetteur est trop grande. Rapprochez-vous de l'émetteur. - Interférences d'éclairages au néon/ d'autres sources radio. Déplacez l'émetteur ou le casque d'écoute. - Utilisez l'émetteur SHC2000. Certains émetteurs déjà intégrés dans d'autres équipements peuvent ne pas être compatibles avec le casque d'écoute SHC2000, étant donné la technologie avancée utilisée dans ce dernier système. |
Dépistage des pannes
Spécifications
Entretien
- Si vous ne devez pas utiliser le casque d'écoute pendant une longue période, veuillez enlever les piles afin d'éviter les fuites et corrosions éventuelles.
- Si vous devez remplacer les piles, n'utilisez que des piles NiMH R03/AAA (des Philips, de préférence).
- Ne laissez pas le casque d'écoute à proximité de sources de chaleur. Ne le laissez pas exposé à la lumière directe du soleil, protégez-le de la poussière, de l'humidité, de la pluie et évitez les chocs mécaniques.
- Pour le nettoyage du casque d'écoute ou de l'émetteur, n'employez jamais d'alcool, de diluant ou de substances à base de pétrole. Utilisez plutôt un peu de chamois légèrement humide pour nettoyer le boîtier.
- N'utilisez pas de produits de nettoyage contenant de l'alcool, de l'essence de térébenthine, de l'ammoniaque ou des abrasifs : ces produits pourraient endommager le boîtier.
Protection de votre ouïe ! Une utilisation prolongée à un volume élevé peut endommager définitivement votre ouïe.
| Système: | InfraRouge (IR) |
| Modulation: | Modulation de fréquence (FM) |
| Plage de transmission effective: | portée maximale de 7 mètres (en fonction des conditions ambiantes et la nécessité de visibilité directe de l'émetteur) |
| Niveau d'entrée : | 300 mVrms (onde sinusoidale 1 kHz) |
| Tension d'alimentation- émetteur : | 12Volt / 200 mA CC, positif centre |
| Tension d'alimentation- casque d'écoute : | 2 x 1.2 V R03 (AAA) piles (NiMH) |
| Fréquence porteuse(Casque d'écoute): | 2.3 Mhz (L), 2.8 Mhz (R) |
| Rapport signal/bruit : | > 55 dB (onde sinusoidale 1 kHz, pondéré A) |
| Distorsion: | < 1% DHT |
| Déparation des canaux : | > 30 dB |
2 piles rechargeables R03/AAA (NiMH)
1 fiche adaptatrice stéréo de 3,5 mm à 6,3 mm
