INSTRUKCJA OBSŁUGI SHC2000 PHILIPS

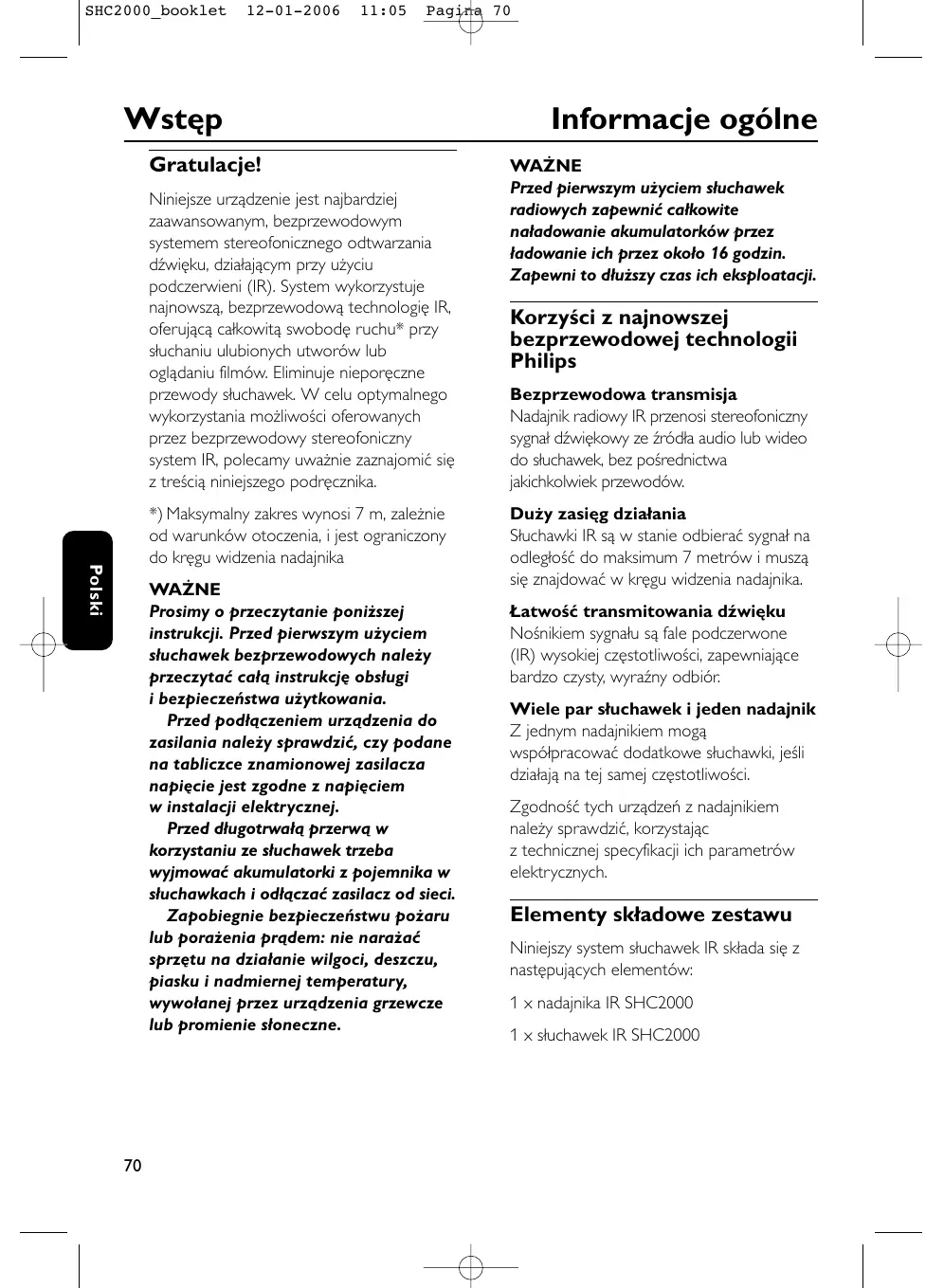

Türkçe SHC2000_booklet SHC2000_booklet 12-01-2006 11:05 Pagina 70 Wstęp Gratulacje! Niniejsze urządzenie jest najbardziej zaawansowanym, bezprzewodowym systemem stereofonicznego odtwarzania dźwięku, działającym przy użyciu podczerwieni (IR). System wykorzystuje najnowszą, bezprzewodową technologię IR, oferującą całkowitą swobodę ruchu* przy słuchaniu ulubionych utworów lub oglądaniu filmów. Eliminuje nieporęczne przewody słuchawek. W celu optymalnego wykorzystania możliwości oferowanych przez bezprzewodowy stereofoniczny system IR, polecamy uważnie zaznajomić się z treścią niniejszego podręcznika. Polski *) Maksymalny zakres wynosi 7 m, zależnie od warunków otoczenia, i jest ograniczony do kręgu widzenia nadajnika WAŻNE Prosimy o przeczytanie poniższej instrukcji. Przed pierwszym użyciem słuchawek bezprzewodowych należy przeczytać całą instrukcję obsługi i bezpieczeństwa użytkowania. Przed podłączeniem urządzenia do zasilania należy sprawdzić, czy podane na tabliczce znamionowej zasilacza napięcie jest zgodne z napięciem w instalacji elektrycznej. Przed długotrwałą przerwą w korzystaniu ze słuchawek trzeba wyjmować akumulatorki z pojemnika w słuchawkach i odłączać zasilacz od sieci. Zapobiegnie bezpieczeństwu pożaru lub porażenia prądem: nie narażać sprzętu na działanie wilgoci, deszczu, piasku i nadmiernej temperatury, wywołanej przez urządzenia grzewcze lub promienie słoneczne.

Informacje ogólne WAŻNE Przed pierwszym użyciem słuchawek radiowych zapewnić całkowite naładowanie akumulatorków przez ładowanie ich przez około 16 godzin. Zapewni to dłuższy czas ich eksploatacji. Korzyści z najnowszej bezprzewodowej technologii Philips Bezprzewodowa transmisja Nadajnik radiowy IR przenosi stereofoniczny sygnał dźwiękowy ze źródła audio lub wideo do słuchawek, bez pośrednictwa jakichkolwiek przewodów. Duży zasięg działania Słuchawki IR są w stanie odbierać sygnał na odległość do maksimum 7 metrów i muszą się znajdować w kręgu widzenia nadajnika. Łatwość transmitowania dźwięku Nośnikiem sygnału są fale podczerwone (IR) wysokiej częstotliwości, zapewniające bardzo czysty, wyraźny odbiór. Wiele par słuchawek i jeden nadajnik Z jednym nadajnikiem mogą współpracować dodatkowe słuchawki, jeśli działają na tej samej częstotliwości. Zgodność tych urządzeń z nadajnikiem należy sprawdzić, korzystając z technicznej specyfikacji ich parametrów elektrycznych. Elementy składowe zestawu Niniejszy system słuchawek IR składa się z następujących elementów: 1 x nadajnika IR SHC2000 1 x słuchawek IR SHC2000 12-01-2006 11:05 Pagina 71 Elementy sterujące 1 x zasilacza prądu stałego 12 V/ 200 mA SBC CS030/00 2 x akumulatorków typu R03/AAA (NiMH) 1 x adaptera dopasowującego słuchawkowy wtyk 3,5 mm do gniazda 6,3 mm 1 x przewód zasilający (45 cm) Nadajnik (rysunek 1) 1 Diody LED nadające na podczerwieni – wysyłają sygnał audio do słuchawek na podczerwień. 2 Zasilanie prądem stałym (DC) – przyłącze do zasilacza 12 V/200 mA z prostownikiem. 3 Wyłącznik zasilania – włącznik/wyłącznik zasilania. 4 Słuchawkowe wejście stereofoniczne 3,5 mm – przyłącze nadajnika IR do źródła dźwięku. 5 Przyłącze do ładowania – należy tutaj dołączyć przewód zasilacza. 6 Panel elementów regulacyjnych Instalowanie 11 Wskaźnik ładowania – zapala się po połączeniu słuchawek z nadajnikiem przewodem zasilającym. Kompletnie rozładowane akumulatorki naładują się całkowicie po około szesnastu godzinach. 12 Wejście ładowania (rysunek 3) – przewód od zasilacza dołączyć do nadajnika. Na słuchawkach musi zapalić się wskaźnik sygnalizujący ładowanie słuchawek. Zasilacz nadajnika WAŻNE Należy używać tylko zasilacza z prostownikiem 12 V/200 mA typu SBC CS030/00 firmy Philips. 1 Upewnić się, że znamionowe napięcie wejściowe zasilacza jest zgodne z napięciem w gniazdku elektrycznym. 2 Złącze prądu stałego zasilacza przyłączyć do wejścia zasilania 12 V z tyłu nadajnika. 3 Przyłączyć zasilacz 12 V/200 mA do gniazdka sieci elektrycznej. – Zawsze odłączać zasilacz od sieci elektrycznej w przypadku długotrwałej przerwy w jego użytkowaniu. Słuchawki (rysunek 2) 7 Odbiorniki podczerwieni – odbierają fale podczerwone wysyłane przez nadajnik. 8 Wskaźnik zasilania – pali się podczas pracy słuchawek. 9 Włączenie/wyłączenie zasilania – włączyć lub wyłączyć słuchawki posługując się przełącznikiem on/off. 10 Siła głosu – ustawianie żądanego poziomu odsłuchu.

Polski SHC2000_booklet SHC2000_booklet 12-01-2006 11:05 Pagina 72 Instalowanie Zasilanie słuchawek WAŻNE Używać wyłącznie akumulatorków NiMH typu R03/AAA (najlepiej firmy Philips). 1 Sprawdzić, czy przycisk zasilania słuchawek znajduje się w pozycji “włączone” (on). 2 Upewnić się, że akumulatorki są poprawnie ułożone, zgodnie z symbolami wygrawerowanymi w pojemniku w słuchawkach. 3 Aby naładować wbudowane w słuchawki akumulatorki NiMH typu R03/AAA, wyłączyć słuchawki. Przewodem zasilającym połączyć słuchawki z nadajnikiem (rysunek 3). Zapala się wskaźnik ładowanie. Polski Uwagi: Do naładowania całkowicie rozładowanych akumulatorków potrzeba około szesnastu godzin ładowania. Przed długim okresem nieużywania słuchawek należy wyjmować z nich akumulatorki. Akumulatorki zawierają substancje chemiczne i dlatego należy likwidować je w odpowiedni sposób. Przyłącza audio Wymiana akumulatorków słuchawek (rysunek 4) WAŻNE Używać wyłącznie akumulatorków NiMH typu R03/AAA (najlepiej firmy Philips). 1 Aby naładować akumulatorki, należy otworzyć pojemnik w słuchawkach. 2 Wyjąć akumulatorki i zlikwidować je zgodnie z przepisami. 3 Łożyć nowe akumulatorki. Używać wyłącznie akumulatorków NiMH typu R03/AAA (najlepiej firmy Philips). 4 Upewnić się, że akumulatorki są poprawnie ułożone, zgodnie z symbolami wygrawerowanymi w pojemniku w słuchawkach. 5 Zamknąć przedział na baterie. WAŻNE Przed pierwszym użyciem słuchawek IR należy zapewnić całkowite naładowanie akumulatorków, przez około szesnaście godzin ładowania. Zapewni to dłuższy okres ich eksploatacji. Informacje ekologiczne Pominęliśmy wszystkie zbędne materiały opakowaniowe. Dołożyliśmy wszelkich starań, aby opakowanie było łatwo segregowalne na trzy jednorodne materiały: tekturę i polietylen. Urządzenie jest zbudowane w pełni z materiałów podlegających recyklingowi i po zużyciu powinno być rozmontowane przez wyspecjalizowany zakład. Należy przestrzegać lokalnych przepisów dotyczących usuwania opakowań, zużytych baterii i urządzeń.

SHC2000_booklet 12-01-2006 11:05 Pagina 73 Przyłącza audio Przyłączenie nadajnika IR do słuchawkowego wyjścia źródła dźwięku (rysunek 5) 1 Stereofoniczny wtyk 3,5 mm stereofonicznego przewodu audio wetknąć w wyjście słuchawkowe źródła dźwięku, np. telewizora, zestawu HiFi lub komputera. – Jeśli źródło dźwięku posiada wyjście słuchawkowe 6,3 mm, należy użyć dostarczonego wtyku przejściowego 3,5 mm na 6,3 mm. Podstawowe czynności obsługi Przy nadajniku dołączonym do słuchawkowego wyjścia źródła dźwięku. 1 Włączyć nadajnik podczerwieni i umieścić go na tej samej wysokości, co słuchawki na podczerwień, lub nieco wyżej. 2 Skierować diody LED w stronę obszaru odsłuchowego zapewniając, że przestrzeń pomiędzy nadajnikiem ai słuchawkami jest wolna od wszelkich przeszkód. 3 Włączyć słuchawki. 2 Włączyć źródło dźwięku i ostrożnie zwiększać jego siłę głosu. 4 Włączyć źródło dźwięku i ostrożnie zwiększać jego siłę głosu. 3 Włączyć słuchawki. 5 Regulatorem siły głosu słuchawek ustawić żądany poziom dźwięku. 4 Regulatorem siły głosu słuchawek ustawić żądany poziom dźwięku. WAŻNE Fale podczerwone rozchodzą się po linii prostej, a zatem nadajnik podczerwieni należy umieszczać na tej samej wysokości, co słuchawki, lub nieco wyżej. Silne promieniowanie podczerwone pochodzące na przykład od światła słonecznego lub silnego wewnętrznego oświetlenia inkandescencyjnego (żarówki), może pogorszyć jakość sygnału audio i spowodować zakłócenia. W razie wystąpienia takich problemów należy po prostu przenieść system w ciemniejsze miejsce.

Polski Przyłącza audio SHC2000_booklet 12-01-2006 11:05 Pagina 74 Rozwiązywanie problemów W razie wystąpienia problemu, przed oddaniem zestawu do naprawy należy sprawdzić, czy nie uda się go rozwiązać postępując według poniższych wskazówek. Jeśli to nie pomoże, należy skontaktować się ze sprzedawcą lub punktem serwisowym. OSTRZEŻENIE: W żadnym wypadku nie należy samemu próbować naprawy zestawu, gdyż spowoduje to utratę gwarancji. Rozwiązanie Brak dźwięku – Sprawdzić, czy zasilacz jest dokładnie wetknięty w gniazdko elektryczne, oraz że jego wyjściowe łącze prądu stałego jest właściwie przyłączone do wejścia 12 V z tyłu nadajnika. – Sprawdzić, czy przełącznik zasilania słuchawek znajduje się w pozycji włączenia (on). – Wyładowane akumulatorki słuchawek. (Patrz “Zasilanie słuchawek”) – Sprawdzić, czy źródło dźwięku jest włączone. – Nieustawiona siła głosu. Zwiększyć siłę głosu źródła dźwięku/ słuchawek. – Używać nadajnika SHC2000. Ze względu na zastosowane w słuchawkach SHC2000 zaawansowane technologie, niektóre nadajniki wbudowane w inny sprzęt mogą nie być z nimi zgodne. Zniekształcony dźwięk – Wyładowane akumulatorki słuchawek. (Patrz “Zasilanie słuchawek”) – Sprawdzić, czy siła głosu źródła/ słuchawek nie jest ustawiona na zbyt wysoki poziom. Zmniejszyć siłę głosu. – Zbyt duża odległość od nadajnika. Zbliżyć się do nadajnika. – Zakłócenia pochodzące od lamp fluoroscencyjnych/ innych źródeł częstotliwości radiowych. Przesunąć nadajnik lub słuchawki w inne miejsce. – Używać nadajnika SHC2000. Ze względu na zastosowane w słuchawkach SHC2000 zaawansowane technologie, niektóre nadajniki wbudowane w inny sprzęt mogą nie być z nimi zgodne. Polski Problem

SHC2000_booklet 12-01-2006 11:05 Pagina 75 Rozwiązywanie probl. Konserwacja Parametry techniczne – Przed zaplanowanym długim okresem nieużywania słuchawek wyjąć akumulatorki, by zapobiec wyciekom i korozji. – Akumulatorki wymieniać wyłącznie na akumulatorki NiMH typu R03/AAA (najlepiej marki Philips). – Nie pozostawiać słuchawek w pobliżu źródeł ciepła. Nie narażać ich na działanie promieni słonecznych, nadmiernego zapylenia, wilgoci, deszczu lub jakichkolwiek udarów mechanicznych. – Do czyszczenia słuchawek i nadajnika nie używać alkoholi, rozcieńczalników ani substancji na bazie ropy naftowej. Do czyszczenia obudowy używać lekko zwilżonej ściereczki z irchy. – Nie używać środków czyszczących zawierających alkohole, amoniak lub materiały ścierne, gdyż mogą one uszkodzić obudowę. Polski Bezpieczeństwo odsłuchu! Nadmierny poziom dźwięku może prowadzić do trwałego uszkodzenia słuchu. Rodzaj systemu: na podczerwień (IR) Rodzaj modulacji: Modulacja częstotliwości (FM) Skuteczny zasięg transmisji: maksymalny zakres wynosi 7 metrów (zależnie od warunków otoczenia, i jest ograniczony do kręgu widzenia nadajnika) Poziom wejściowy: 300 mVrms (wartość skuteczna dla fali sinusoidalnej 1 kHz) Zasilanie – nadajnik: prąd stały 12V / 200 mA, wewnętrzny styk dodatni Zasilanie - słuchawki: 2 x akumulatorki 1.2 V R03 (AAA) (NiMH) Częstotliwość nośna (Słuchawki):

2.3 MHz (L), 2.8 MHz (R)

Stosunek sygnału do szumu: > 55 dB (ważony wg charakterystyki A, fala sinusoidalna 1 kHz) Zniekształcenia: < 1% THD Separacja kanałów: > 30 dB
