GEBRUIKSAANWIJZING THXG 75 Kit EINHELL

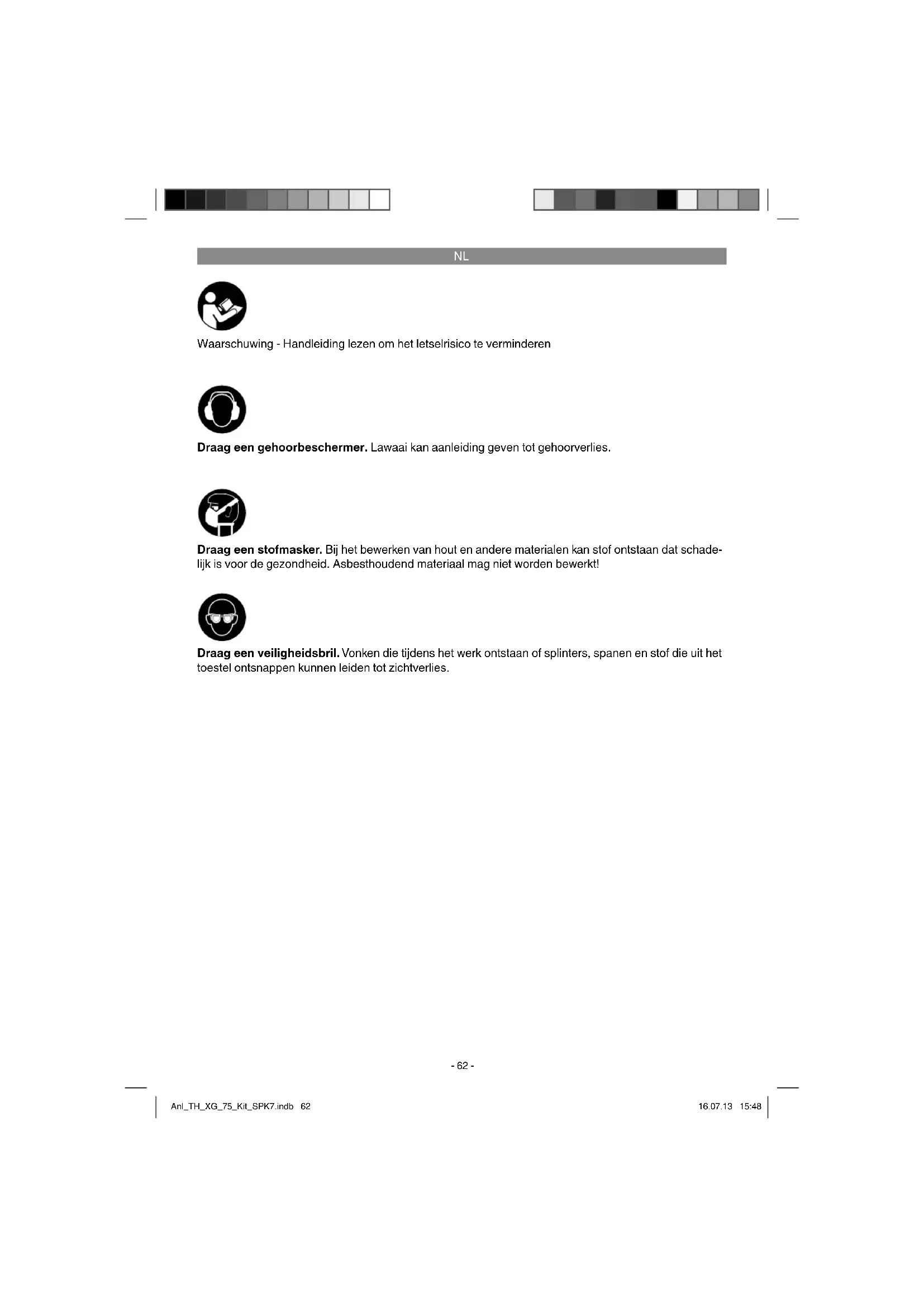

Waarschuwing - Handleiding lezen om het letselrisico te verminderen Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies. Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schade- lijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt! Anl_TH_XG_75_Kit_SPK7.indb 62Anl_TH_XG_75_Kit_SPK7.indb 62 16.07.13 15:4816.07.13 15:48NL

Let op! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Waarschuwing! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst.

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

(fi g. 1) 1 Aan/Uit-schakelaar 2 Beschermglas 3 Vonkenscherm 4 Beschermkap 5 Slijpschijf 6 Polijstschijf 7 Sterschroef werkstuksteun 8 Werkstuksteun 9 Bevestigingsgaten 10 Justeerschroef vonkenscherm 11 Toerenregelaar 12 Flexibele as 13 Arrêteerpen 14 Sleutel

Gelieve de volledigheid van het artikel te controle- ren aan de hand van de beschreven leveringsom- vang. Indien er onderdelen ontbreken gelieve zich binnen de 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter mits vertoon van een geldig bewijs van aankoop of tot de dichtstbijzijnde desbetreff ende bouwmarkt.. Gelieve daarvoor de garantietabel in de garantie- bepalingen aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Let op! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Dubbele slijpmachine

Beschermglas met vonkenscherm

Veiligheidsinstructies

3. Reglementair gebruik

De dubbele slijper is een gecombineerd apparaat voor het slijpen en polijsten van metalen, kunst- stoff en en andere materialen met behulp van de gepaste slijpschijven. De fl exibele as is ontworpen om hout, metaal en kunststof in de modelbouw, op de werkplaats en in de huishouding te schuren, ontbramen, polijs- ten, graveren, snijden, frezen en schoon te ma- ken. Gebruik het gereedschap en de accessoires enkel voor de beschreven toepassingen. Anl_TH_XG_75_Kit_SPK7.indb 63Anl_TH_XG_75_Kit_SPK7.indb 63 16.07.13 15:4816.07.13 15:48NL

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor hij bedoeld is! On- danks een doelmatig gebruik kunnen bepaalde resterende risicofactoren niet volledig uit de weg worden geruimd. Wegens de constructie en de opbouw van de machine zouden zich de volgen- de punten kunnen voordoen:

Contact met de slijpschijf in de niet afgedekte zone.

Wegspringen van stukken van defecte slijp- schijven.

Wegspringen van werkstukken en werkstuk- delen.

Gehoorschade bij niet-gebruik van de nodige gehoorbeschermer. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor hij bedoeld is. Elk daar- boven uitgaand gebruik is niet doelmatig. Voor daaruit voortvloeiende schade of letsel van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze apparaten overeen- komstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij zijn niet aansprakelijk indien het apparaat in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Gewicht: .....................................................2,2 kg Geluid en vibratie De geluids- en vibratiewaarden werden bepaald volgens EN 61029. Geluidsdrukniveau L

.......................................... 3 dB Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens EN 61029. Trillingsemissiewaarde a

Waarschuwing! De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap wordt gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen. De vermelde trillingsemissiewaarde kan worden gebruikt om elektrische gereedschappen onder- ling te vergelijken. De vermelde trillingsemissiewaarde kan ook wor- den gebruikt om voor begin van de werkzaamhe- den de nadelige gevolgen te beoordelen. Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.

Pas uw manier van werken aan het toestel aan.

Overbelast het toestel niet.

Laat het toestel indien nodig nazien.

Schakel het toestel uit als het niet wordt ge- bruikt.

Draag handschoenen. Restrisico’s Er blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren be- diend. Volgende gevaren kunnen zich voordo- en in verband met de bouwwijze en uitvoe- ring van dit elektrisch gereedschap:

beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit

uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onder- houden. Anl_TH_XG_75_Kit_SPK7.indb 64Anl_TH_XG_75_Kit_SPK7.indb 64 16.07.13 15:4816.07.13 15:48NL

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten. Verwijder altijd de netstekker uit het stop- contact voordat u het gereedschap anders afstelt. Trek vóór alle onderhouds-/ en montagewerk- zaamheden de netstekker uit het stopcontact.

De machine moet worden opgesteld zodat ze veilig staat, d.w.z. ze moet op een werkbank of iets dergelijks worden vastgeschroefd.

Vóór inbedrijfstelling moeten alle afdekkingen en veiligheidsinrichtingen naar behoren zijn gemonteerd.

De slijp-en polijstschijf moet vrij kunnen draaien.

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens de machine aan te sluiten.

5.1 Montage vonkenscherm (fi g. 2-4 / pos. 3)

Breng het vonkenscherm (3) op de dubbele slijp- machine aan m.b.v. de justeerschroef (10).

Stel het vonkenscherm (3) af d.m.v. de jus- teerschroef (10) zodat de afstand tussen de droogslijpschijf (5) en het vonkenscherm (3) zo klein mogelijk is en geenszins groter is dan 2 mm.

Stel het vonkenscherm (3) periodiek af zodat de slijtage van de schijf wordt gecompen- seerd.

5.3 Montage werkstukhouders (fi g. 6 / pos. 8)

Schroef de werkstukhouders (8) met de ster- schroef (7) vast op de dubbele slijpmachine.

Stel de werkstuksteunen (8) met de ster- schroeven (7) zo af, dat de afstand tussen droogslijpschijf (5) en werkstuksteun (8) zo klein mogelijk is en geenszins groter dan 2 mm.

Stel de werkstuksteunen (8) periodiek af zodat de slijtage van de droogslijpschijf (5) wordt gecompenseerd. 5.5. Verwisselen van de schijven (fi g. 8-9) Verwijder de 3 schroeven (A) van het zijgedeelte (B) van de beschermkap en neem dit weg. Draai de moer (D) los (let op: de linker slijpschijf is vastgeschroefd met een linkse schroefdraad, de rechter polijstschijf met een rechtse schroefdraad) door de moer van de slijpschijf- houder aan de overkant tegen te houden. Neem daarna de fl ens (C) weg. Nu kunt u de slijpschijf (5) vervangen. De montage gebeurt in omgekeer- de volgorde. De montage gebeurt met behulp van een doek. Zet de fl ens (C) en de moer (D) op de as en houd tegen met de doek, als u de moer (D) vastdraait.

Steek de binnenas (a) van de flexibele as (12) in de geleidingsas van het apparaat.

Schroef de fixeermoer van de flexibele as met de hand vast aan de schroefdraad aan het apparaat (linkse schroefdraad). Let op! Indien u met de fl exibele as (12) werkt, moet het beschermglas (2) helemaal tegen de werkstuk- houder (8) worden aangelegd, om een ongecont- roleerd aanraken van de schijven te vermijden.

5.7 Inzetten van de verschillende ge-

reedschappen in de fl exibele as (fi g. 11)

1. Druk de bijgaande arreteerpen (13) het boor-

gat van de fl exibele as (12) in en draai die tot de pen vastklikt.

2. Draai dan de moer van de spantanghouder

3. Het gewenste gereedschap de spanhuls in

zetten tot tegen de aanslag en de moer van de spantanghouder terug vastdraaien.

Breng de Aan/Uit-schakelaar (1) in stand I om het apparaat aan te zetten. Om het toestel uit te schakelen brengt u de Aan/ Uit-schakelaar (1) in stand 0. Let op! Indien u niet met de fl exibele as (12) werkt mag deze niet aan het apparaat gemonteerd zijn, aangezien deze ongecontroleerd in het rond kan vliegen. Anl_TH_XG_75_Kit_SPK7.indb 65Anl_TH_XG_75_Kit_SPK7.indb 65 16.07.13 15:4816.07.13 15:48NL

Wacht na het aanzetten tot het gereedschap zijn maximum toerental heeft bereikt. Begin dan pas met het slijpen. 6.2. Toerenregelaar (fi g. 1) Het gewenste toerental kunt u aan de regelaar (11) instellen.

6.2.1 Toerental fl exibele as

Het juiste toerental is afhankelijk van het ingezet- te gereedschap en van het te bewerken materiaal. 6.3. Aanwijzingen omtrent het afstellen van het toerental

Kleine frees/slijppen: hoog toerental

Grote frees/slijppen: laag toerental 6.4. Werkinstructies

Oefen enkel matige druk uit op het te bewer- ken stuk teneinde dit met constant toerental te kunnen bewerken.

Sterke druk versnelt niet het werkproces maar leidt tot afremmen of stilstand van de aandrijfeenheid en bijgevolg tot overbelasting van de motor.

Kleine werkstukken moeten voor uw eigen veiligheid worden geborgd d.m.v. een ser- geant of een bankschroef.

Fijn afwerken/graveren: Aandrijfeenheid houden zoals een balpen.

Grof bewerken: Aandrijfeenheid houden zoals een hamersteel.

Leg het werkstuk op de werkstuksteun (8) en breng het langzaam in de gewenste hoek naar de slijpschijf (5), tot het in contact komt met de schijf.

Beweeg het werkstuk lichtjes heen en weer om een optimaal slijpresultaat te behalen. De slijpschijf (5) wordt op die manier bovendien gelijkmatig afgesleten. Laat het werkstuk tus- sendoor afkoelen. Let op! Als tijdens het werken de schijf blokkeert, neem uw werkstuk dan weg en wacht tot het apparaat zijn maximum toerental weer heeft bereikt.

Op het slijpvlak van de polijstschijf (6) een dunne laag polijstpasta (fig. 18/ pos. 3) aan- brengen.

Werkstuk in polijstrichting aandrukken en in een pendelbeweging naar links en rechts bewegen.

Polijstwerkzaamheden altijd uitvoeren in de draairichting van de polijstschijf (6). Let op! Polijsten tegen de draairichting van de polijstschi- jven in kan beschadiging van de polijstschijven tot gevolg hebben en daardoor verwondingen veroorzaken.

7.1. Accessoires (fi g. 12) 1 Slijpschijf 2 Slijpband (klein) 3 Slijpband (groot) 4 Doorslijpschijf 7.2. Accessoires (fi g. 13) 1 Frees (kogel) 2 Frees (punt) 3 Frees (cilinder) 4-5 Slijppennen 7.3. Accessoires (fi g. 14) 1-5 Slijppennen (zeer fi jn) 7.4. Accessoires (fi g. 15) 1-3 Slijppennen (fi jn) 4-5 Slijppennen (grof) 7.5. Accessoires (fi g. 16) 1-4 Komborstels 5-7 Messing draadborstels 7.6. Accessoires (fi g. 17) 1 Snijschijf (fi jn) 2 Slijprol voor slijpbanden (klein) 3 Spandoorn voor snij- en slijpschijven 4 Slijprol voor slijpbanden (groot) 5 Opspandoorn voor viltschijven 7.7. Accessoires (fi g. 18) 1 Viltpolijstschijf (klein) 2 Viltpolijstschijf (groot) 3 Polijstpasta 4 Slijpsteen Anl_TH_XG_75_Kit_SPK7.indb 66Anl_TH_XG_75_Kit_SPK7.indb 66 16.07.13 15:4816.07.13 15:48NL

8. Vervanging van de

netaansluitleiding Als de netaansluitleiding van dit apparaat be- schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

9. Reiniging, onderhoud en

bestellen van wisselstukken Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

Reinig het toestel regelmatig met een vochti- ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun- nen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendrin- gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

In het toestel zijn er geen andere te onderhouden onderdelen.

9.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

10. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg- temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver- pakking. Anl_TH_XG_75_Kit_SPK7.indb 67Anl_TH_XG_75_Kit_SPK7.indb 67 16.07.13 15:4816.07.13 15:48NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2002/96/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehouden Anl_TH_XG_75_Kit_SPK7.indb 68Anl_TH_XG_75_Kit_SPK7.indb 68 16.07.13 15:4816.07.13 15:48NL

Garantiebepalingen De fi rma iSC GmbH of de desbetreff ende bouwmarkt garandeert het verhelpen van gebreken resp. de vervanging van het toestel overeenkomstig het onderstaande overzicht waarbij de wettelijke garantiec- laims onaangetast blijven. Categorie Voorbeeld Garantieprestatie Gebreken aan materiaal of con- structie 24 maanden Slijtstukken* 6 maanden Verbruiksmateriaal/ verbruiksstukken* Slijpschijven, polijstschijven, slijptoebehoren Garantie enkel in geval van onmiddellijk defect (24u na datum van aankoop/bewijs van aankoop) Ontbrekende onderdelen 5 werkdagen

• niet verplicht bij de leveringsomvang begrepen! Wat betreft slijtstukken, verbruiksmateriaal en ontbrekende onderdelen garandeert de fi rma iSC GmbH of de desbetreff ende bouwmarkt het verhelpen van gebreken resp. een nalevering alleen indien het gebrek binnen de 24u (verbruiksmateriaal), 5 werkdagen (ontbrekende onderdelen) of 6 maanden (slijtstukken) na aankoop wordt aangegeven en de datum van aankoop door het bewijs van aankoop wordt aangetoond. Bij materiaal- of constructiegebreken verzoeken wij u ons het toestel in geval van garantie samen met de bijgaande garantiekaart te bezorgen en deze kaart volledig in te vullen. Belangrijk is hierbij een nauwkeurige beschrijving van de fout op te geven. Gelieve daarvoor onderstaande vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_TH_XG_75_Kit_SPK7.indb 69Anl_TH_XG_75_Kit_SPK7.indb 69 16.07.13 15:4816.07.13 15:48NL

Garantiebewijs Geachte klant, onze producten zijn aan een strenge kwaliteitscontrole onderhevig. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt het ons ten zeerste en vragen u zich tot onze servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst via het hi- eronder vermelde servicetelefoonnummer. Voor vorderingen in verband met garantie geldt het volgende:

1. Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijke garantieclaims

blijven onaangetast door deze garantie. Onze garantieprestatie is voor uw gratis.

2. De garantieprestatie heeft uitsluitend betrekking op gebreken die te wijten zijn aan materiaal- of fab-

ricagefouten en is beperkt tot het verhelpen van deze gebreken of het vervangen van het apparaat. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Een garantieovereenkomst komt daarom niet tot stand als het apparaat in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen acti- viteiten wordt gebruikt. Uitgesloten van onze garantie zijn verder schadeloosstellingen voor trans- portschade, schade door niet-naleving van de montage-instructies of op grond van ondeskundige installatie, niet-naleving van de handleiding (zoals door b.v. aansluiting op een verkeerde netspan- ning of stroomsoort), oneigenlijke of onoordeelkundige toepassingen (zoals b.v. overbelasting van het apparaat of gebruik van niet toegestane inzetgereedschappen of toebehoren), niet-naleving van de onderhouds- en veiligheidsbepalingen, binnendringen van vreemde voorwerpen in het apparaat (zoals b.v. zand, stenen of stof), gebruikmaking van geweld of invloeden van buitenaf (zoals b.v. schade door neervallen) alsmede door normale slijtage die zich bij het doelmatig gebruik van het apparaat voordoet. Dit geldt vooral voor accu’s waarop wij 12 maanden garantie geven. Er kan geen aanspraak op garantie worden gemaakt als op het apparaat reeds ingrepen werden uitgevoerd.

3. De garantieperiode bedraagt 2 jaar en gaat in op de datum van aankoop van het apparaat. Garan-

tieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het geldend maken van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt noch tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

4. Om een garantieclaim geldend te maken dient u het defecte apparaat franco op te sturen aan het

hieronder vermelde adres. Voeg het originele verkoopbewijs of een ander gedateerd bewijs van aankoop bij. Gelieve daarom de kassabon als bewijs goed te bewaren! Wij verzoeken u de reden van de klacht zo nauwkeurig mogelijk te beschrijven. Valt het defect van het apparaat binnen onze garantieprestatie bezorgen wij u per omgaande een hersteld of nieuw apparaat terug. Uiteraard staan wij ook tot u dienst om mits betaling van de kosten defecten van het apparaat te verhel- pen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de garantiebepalingen van deze handleiding. Anl_TH_XG_75_Kit_SPK7.indb 70Anl_TH_XG_75_Kit_SPK7.indb 70 16.07.13 15:4816.07.13 15:48E
