NÁVOD K OBSLUZE THXG 75 Kit EINHELL

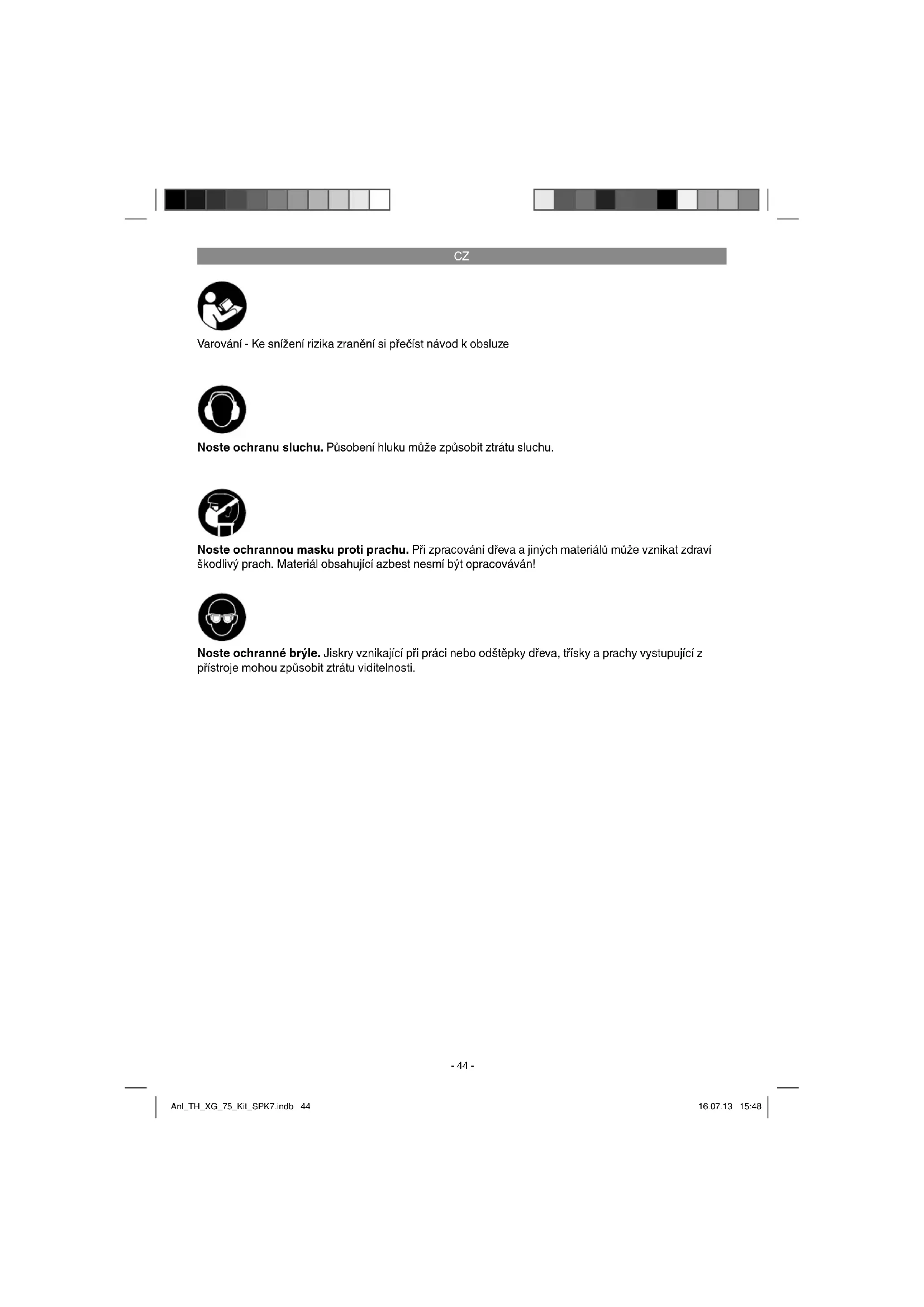

Varování - Ke snížení rizika zranění si přečíst návod k obsluze Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystupující z přístroje mohou způsobit ztrátu viditelnosti. Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vznikat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván! Anl_TH_XG_75_Kit_SPK7.indb 44Anl_TH_XG_75_Kit_SPK7.indb 44 16.07.13 15:4816.07.13 15:48CZ

Pozor! Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce. Varování! Přečtěte si všechny bezpečnostní poky- ny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1)

1 Za-/vypínač 2 Ochranné sklo 3 Protijiskrová ochrana 4 Ochranný kryt 5 Brusný kotouč 6 Lešticí kotouč 7 Hvězdicový šroub opěrné plochy pro obrobky 8 Opěrná plocha pro obrobky 9 Upevňovací otvory 10 Seřizovací šroub protijiskrové ochrany 11 Regulátor otáček 12 Flexibilní hřídel 13 Aretační kolík 14 Klíč

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo na nejbližší příslušné sta- vební centrum. Dbejte prosím na tabulku o záruce v záručních podmínkách na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z balení.

Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).

P řekontrolujte, zda je rozsah dodávky úplný.

Zkontrolujte přístroj a příslušenství, zda neby- ly při přepravě poškozeny.

Balení si pokud možno uložte až do uplynutí záruční doby. Pozor! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Opěrná plocha pro obrobky

100dílné příslušenství

Originální návod k obsluze

3. Použití podle účelu určení

Dvojitá bruska je kombinovaný přístroj na broušení a leštění kovů, plastů a jiných materiálů za použití příslušných brusných kotoučů. Flexibilní hřídel je koncipována pro broušení, začišťování, leštění, rytí, řezání, frézování, čištění dřeva, kovů a plastů v modelářství, v dílně a domácnosti. Používejte nástroj a jeho příslušenství pouze k popsanému účelu použití. Anl_TH_XG_75_Kit_SPK7.indb 45Anl_TH_XG_75_Kit_SPK7.indb 45 16.07.13 15:4816.07.13 15:48CZ

Přístroj smí být používán pouze podle svého účelu určení! I přes použití podle účelu určení nel- ze zcela vyloučit určité zbývající rizikové faktory. Podmíněna konstrukcí a uspořádáním stroje se mohou vyskytnout následující rizika:

Dotknutí se brusného kotouče v nezakryté části.

Vylétnutí částí z poškozených brusných kotoučů.

Vylétnutí obrobků a jejich částí.

Poškození sluchu při nepoužívání potřebné ochrany sluchu. Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho dru- hu ručí uživatel/obsluhující osoba a ne výrobce. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

Hmotnost: ..................................................2,2 kg Hluk a vibrace Hluk a vibrace změřeny podle normy EN 61029. Hladina akustického tlaku L

................................................3 dB Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Hodnoty celkových vibrací (vektorový součet tří směrů) změřeny podle normy EN 61029. Emisní hodnota vibrací a

Varování! Uvedená emisní hodnota vibrací byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, a ve výjimečných případech se může nacházet nad uvedenou hodnotou. Uvedená emisní hodnota vibrací může být použita ke srovnání jednoho elektrického přístroje s jinými přístroji. Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení negativních vlivů. Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta- vu.

Pravidelně provádějte údržbu a čištění přístroje.

P řizpůsobte Váš způsob práce přístroji.

Nepřetěžujte přístroj.

V případě potřeby nechte přístroj zkontrolo- vat.

P řístroj vypněte, pokud ho nepoužíváte.

Noste rukavice. Zbývající rizika I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizi- ka. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod-

ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná

vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi-

brací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován. Anl_TH_XG_75_Kit_SPK7.indb 46Anl_TH_XG_75_Kit_SPK7.indb 46 16.07.13 15:4816.07.13 15:48CZ

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typo- vém štítku souhlasí s údaji sítě. Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky. Před všemi údržbářskými a montážními pra- cemi vytáhněte síťovou zástrčku.

Stroj musí být stabilně postaven, tzn. přišroubován na pracovním stole apod.

Před uvedením do provozu musí být všechny kryty a bezpečnostní zařízení správně na- montovány.

Brusný a lešticí kotouč musí být volně otočný.

Před připojením stroje se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.

5.1 Montáž protijiskrové ochrany

(obr. 2-4 / pol. 3) Namontujte protijiskrovou ochranu (3) pomocí seřizovacího šroubu (10) na dvojitou brusku.

5.2 Nastavení protijiskrové ochrany

Pomocí seřizovacího šroubu (10) nastavte protijiskrovou ochranu (3) tak, aby byla vzdá- lenost mezi brusným kotoučem pro broušení zasucha (5) a protijiskrovou ochranou (3) tak malá, jak jen to je možné a v žádném případě ne větší než 2 mm.

Protijiskrovou ochranu (3) pravidelně seřizujte, aby bylo vyrovnáváno opotřebení kotouče.

5.3 Montáž opěrných ploch pro obrobky

(obr. 6 / pol. 8) Našroubujte opěrné plochy pro obrobky (8) po- mocí hvězdicového šroubu (7) na dvojitou brusku.

5.4 Nastavení opěrných ploch pro obrobky

Pomocí hvězdicových šroubů (7) nastavte opěrné plochy pro obrobky (8) tak, aby byla vzdálenost mezi brusným kotoučem pro broušení zasucha (5) a opěrnou plochou pro obrobky (8) tak malá, jak jen to je možné a v žádném případě ne větší než 2 mm.

Opěrné plochy pro obrobky (8) pravidelně seřizujte, aby bylo vyrovnáváno opotřebení brusného kotouče pro broušení zasucha (5).

5.5 Výměna kotoučů (obr. 8-9)

Odstraňte 3 šrouby (A) boční strany ochranného krytu (B) a sejměte ho. Povolte matici (D) (Pozor, levý brusný kotouč je přišroubován pomocí levého závitu, pravý brusný kotouč pomocí pravého závitu) tak, že budete přidržovat ma- tici protilehlého držáku brusného kotouče. Poté sejměte přírubu (C). Nyní můžete brusný kotouč (5) vyměnit. Montáž se provádí v opačném pořadí. Montáž se provádí pomocí hadříku. Nasaďte přírubu (C) a matici (D) na hřídel a přidržujte kotouč pomocí hadříku, když matici (D) utahujete.

5.6 Montáž fl exibilní hřídele (obr. 10)

Zasuňte vnitřní osu (a) flexibilní hřídele (12) do vodicí hřídele přístroje.

Utáhněte ručně upevňovací matici flexibilní hřídele na závitu na přístroji (levý závit). Pozor! Pokud pracujete s fl exibilní hřídelí (12), musí ochranné sklo (2) zcela přiléhat na opěrnou plo- chu pro obrobky (8), aby se zabránilo nekontrolo- vanému dotyku kotoučů.

5.7 Nasazení různých nástrojů do fl exibilní

1. Zatlačte dodaný aretační kolík (13) do otvoru

fl exibilní hřídele (12) a otáčejte s ní, dokud kolík nezapadne.

2. Nyní povolte matici kleštinového upínače.

3. Požadovaný nástroj vložte až na doraz do

upínacího pouzdra a matici kleštinového upínače utáhněte.

Na zapnutí nastavte za-/vypínač (1) do polohy I. Na vypnutí nastavte za-/vypínač (1) do polohy 0. Pozor! Pokud nepracujete s fl exibilní hřídelí (12), nesmí být tato namontována na přístroji, protože by se mohla nekontrolovaně pohybovat. Po zapnutí vyčkejte, až přístroj dosáhne svých maximálních otáček. Teprve potom začněte s broušením. 6.2. Regulátor otáček (obr. 1) Na regulátoru (11) můžete nastavit požadovaný počet otáček. Anl_TH_XG_75_Kit_SPK7.indb 47Anl_TH_XG_75_Kit_SPK7.indb 47 16.07.13 15:4816.07.13 15:48CZ

6.2.1 Počet otáček fl exibilní hřídele

Správný počet otáček závisí na nasazeném nást- roji a na materiálu určenému k opracování. 6.3. Pokyny k nastavení počtu otáček

Malé frézy/brusná tělíska: vysoký počet otáček

Velké frézy/brusná tělíska: nízký počet otáček 6.4. Pracovní pokyny

Na zpracovávaný obrobek tlačte pou- ze mírně, aby mohl být zpracováván při rovnoměrném počtu otáček.

Silný tlak neurychlí pracovní proces, ale vede ke zbrzdění resp. zastavení hnací jednotky, a tím k přetížení motoru.

Malé obrobky musí být pro vlastní bezpečnost zajištěny pomocí svěrky nebo svěráku.

Jemné práce/rytí: Hnací jednotku držet jako propisovací tužku.

Hrubé práce: Hnací jednotku držet jako nása- du kladiva.

Položte obrobek na opěrnou plochu pro obrobky (8) a veďte ho pomalu v požadovaném úhlu směrem k brusnému kotouči (5), až se ho dotkne.

Pohybujte obrobkem lehce tam a zpět, aby jste získali optimální výsledek. Brusný kotouč (5) je tak kromě toho rovnoměrně opotřebováván. Nechte obrobek v mezičase ochladit. Pozor! Pokud by se měl kotouč při práci zablokovat, ode- berte prosím obrobek a počkejte, dokud přístroj znovu nedosáhne nejvyššího počtu otáček.

Brusnou plochu lešticího kotoče (6) pokrýt tenkou vrstvou lešticí pasty (obr. 18/ pol. 3).

Obrobek přitlačit ve směru leštění a pohy- bovat kyvným pohybem směrem doleva a doprava.

Lešticí práce provádět vždy ve směru otáčení lešticího kotouče (6). Pozor! Leštění proti směru otáčení lešticích kotoučů může vést k poškození lešticích kotoučů a tím ke zraněním.

7.1. Příslušenství (obr. 12) 1 Brusný kotouč 2 Brusný pás (malý) 3 Brusný pás (velký) 4 Dělicí kotouč 7.2. Příslušenství (obr. 13) 1 Fréza (kulová) 2 Fréza (špičatá) 3 Fréza (válcová) 4-5 Brusná tělíska 7.3. Příslušenství (obr. 14) 1-5 Brusná tělíska (velmi jemná) 7.4. Příslušenství (obr. 15) 1-3 Brusná tělíska (jemná) 4-5 Brusná tělíska (hrubá) 7.5. Příslušenství (obr. 16) 1-4 Kartáčky na hrnce 5-7 Mosazné drátěné kartáče 7.6. Příslušenství (obr. 17) 1 Dělicí kotouč (jemný) 2 Brusný válec pro brusné pásy (malý) 3 Upínací trn pro dělicí a brusné kotouče 4 Brusný válec pro brusné pásy (velký) 5 Upínací trn pro plstěné kotouče 7.7. Příslušenství (obr. 18) 1 Plstěný lešticí kotouč (malý) 2 Plstěný lešticí kotouč (velký) 3 Lešticí pasta 4 Brousek 7.8. Příslušenství (obr. 19) 1 Upínací pouzdro 2,0-3,2 mm

8. Výměna síťového napájecího

vedení Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou osobou, aby se zabránilo nebezpečím. Anl_TH_XG_75_Kit_SPK7.indb 48Anl_TH_XG_75_Kit_SPK7.indb 48 16.07.13 15:4816.07.13 15:48CZ

9. Čištění, údržba a objednání

náhradních dílů Před všemi čisticími pracemi vytáhněte síťovou zástrčku.

Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.

Doporučujeme přímo po každém použití přístroj vyčistit.

Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.

Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.

9.3 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Číslo artiklu přístroje

Identifikační číslo přístroje

Číslo požadovaného náhradního dílu Aktuální ceny a informace naleznete na www.isc-gmbh.info

10. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení. Anl_TH_XG_75_Kit_SPK7.indb 49Anl_TH_XG_75_Kit_SPK7.indb 49 16.07.13 15:4816.07.13 15:48CZ

Jen pro země EU Elektrické nářadí a přístroje neodhazujte do domovního odpadu! Podle evropské směrnice 2002/96/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu. Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa- dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům. Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH. Technické změny vyhrazeny Anl_TH_XG_75_Kit_SPK7.indb 50Anl_TH_XG_75_Kit_SPK7.indb 50 16.07.13 15:4816.07.13 15:48CZ

Záruční podmínky Firma iSC GmbH, resp. příslušné stavební centrum ručí za odstranění poruch resp. výměnu přístroje na základě níže uvedeného přehledu, přičemž zákonem stanovené nároky na záruku zůstávají nedotčeny. Kategorie Příklad Záruka Nedostatky materiálu nebo konstrukční nedostatky 24 měsíců Rychle opotřebitelné díly* 6 měsíců Spotřební materiál/ spotřební díly* Brusné kotouče, lešticí kotouče, příslušenství pro broušení Záruka pouze v případě okamžité chyby (24 hod. po zak- oupení / datum dokladu o koupi) Chybějící díly 5 pracovních dnů

• není nutně obsaženo v rozsahu dodávky! Ohledně rychle opotřebitelných dílů, spotřebního materiálu a chybějících dílů ručí fi rma iSC GmbH, resp. příslušné stavební centrum za odstranění nedostatků resp. dodatečné dodání pouze tehdy, pokud je ne- dostatek oznámen během 24 hod. (spotřební materiál), 5 pracovních dnů (chybějící díly) nebo 6 měsíců (rychle opotřebitelné součásti) po zakoupení na základě přiloženého dokladu o koupi. V případě nedostatků materiálu nebo konstrukčních nedostatků Vás prosíme v případě záruky přístroj dodat spolu s přiloženou kompletně vyplněnou záruční kartou přístroje. Důležité je uvést přesný popis chyby. Odpovězte k tomu na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)? Popište tuto chybnou funkci. Anl_TH_XG_75_Kit_SPK7.indb 51Anl_TH_XG_75_Kit_SPK7.indb 51 16.07.13 15:4816.07.13 15:48CZ

Záruční list Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, velice toho litujeme a prosíme Vás, abyste se obrátili na náš zákaznický servis, jehož adresa je uvedena na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na níže uvedeném servisním čísle. Pro uplatňování nároků na záruku platí následující:

1. Tyto záruční podmínky upravují dodatečný záruční servis. Vašich zákonných nároků na záruku se

tato záruka netýká. Náš záruční servis je pro Vás bezplatný.

2. Záruční servis se vztahuje výhradně na nedostatky, které lze odvodit z vad materiálu nebo výrob-

ních vad a je také omezen pouze na odstranění těchto nedostatků, resp. výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Záruční smlouva tak není realizována, pokud byl přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Z naší záruky je dále vyloučeno poskytnutí náhrady za dopravní škody, škody způsobené nedodržováním montážního návodu nebo z důvodů neodborné instalace, nedodržování návodu k použití (jako např. připojení na chybné síťové napětí nebo druh proudu), nedovoleného nebo neodborného používání (jako např. přetížení přístroje nebo použití neschválených vložných nástrojů nebo příslušenství), nedodržování pokynů pro údržbu a bezpečnostních pokynů, vniknutí cizích těles do přístroje (jako např. písek, kameny nebo prach), použití násilí nebo poškození v důsledku cizích vlivů (jako např. škody způsobené pádem), jakož také běžného opotřebení způsobeného používáním. To platí obzvláště pro akumulátory, na které přesto poskytujeme záruční lhůtu 12 měsíců. Nárok na záruku zaniká, pokud bylo do přístroje již zasahováno.

3. Záruční doba činí 2 roky a začíná datem koupě přístroje. Nároky na záruku před vypršením záruční

doby je třeba uplatňovat během dvou týdnů od zjištění defektu. Uplatňování nároků na záruku po vypršení záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede k prodloužení záruční doby, ani k zahájení nové záruční doby za provedený výkon pro přístroj nebo pro případné zamonto- vané náhradní díly. Toto platí také v případě servisu v místě Vašeho bydliště.

4. Při uplatňování Vašeho nároku na záruku zašlete prosím přístroj bez poštovného na níže uvedenou

adresu. Přiložte originál prodejního dokladu nebo jiného datovaného potvrzení o koupi. Pokladní lístek si proto dobře uložte jako důkaz! Popište nám prosím pokud možno přesně důvod reklamace. Je-li defekt přístroje v našem záručním servisu obsažen, obdržíte obratem opravený nebo nový přístroj. Samozřejmě rádi za úhradu nákladů odstraníme defekty na přístroji, které nespadají nebo již nespadají do rozsahu záruky. K tomu nám přístroj prosím zašlete na naši servisní adresu. V případě rychle opotřebitelných dílů/spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle záručních podmínek uvedených v tomto návodu k obsluze. Anl_TH_XG_75_Kit_SPK7.indb 52Anl_TH_XG_75_Kit_SPK7.indb 52 16.07.13 15:4816.07.13 15:48SK
