| Tipo de produto | Esmeril de bancada com dois rebolos e eixo flexível |
| Marca | Einhell |
| Modelo | THXG 75 Kit |
| Tensão da rede | 230 V ~ 50 Hz |
| Potência absorvida | 120 W |
| Velocidade de rotação em vazio | 0 - 9900 rpm (variável) |
| Diâmetro dos rebolos | 75 mm (abrasivo e polimento) |
| Espessura dos rebolos | 20 mm |
| Furo do rebolo | 10 mm |
| Velocidade circunferencial máx. | 40 m/s |
| Peso | 2,2 kg |
| Categoria de proteção | II (isolação dupla) |
| Nível de pressão sonora | 75,8 dB(A) |
| Nível de potência sonora | 88,7 dB(A) |
| Valor de emissão de vibração | a ≤ 2,5 m/s², K = 1,5 m/s² |
| Funções principais | Esmerilhamento, polimento, gravação, corte, fresagem, rebarbação |
| Acessórios incluídos | Eixo flexível, 100 acessórios (rebolos, pontas, escovas, etc.), vidro de proteção, para-faíscas, suporte de peça |
| Manutenção e limpeza | Limpar regularmente com um pano úmido e sabão neutro; não usar produtos agressivos |
| Segurança | Para-faíscas ajustável, vidro de proteção, interruptor liga/desliga, parada de emergência no eixo flexível |
| Peças sobressalentes e reparabilidade | Peças de reposição disponíveis através do fabricante ou do SAC; substituição por profissional |
| Armazenamento | Local escuro, seco, sem gelo, entre 5 e 30°C |
| Garantia | 2 anos (defeitos de material/fabricação), 6 meses peças de desgaste |
Perguntas frequentes - THXG 75 Kit EINHELL
Perguntas dos utilizadores sobre THXG 75 Kit EINHELL
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Triturador em formato PDF gratuitamente! Encontre o seu manual THXG 75 Kit - EINHELL e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. THXG 75 Kit da marca EINHELL.
MANUAL DE UTILIZADOR THXG 75 Kit EINHELL

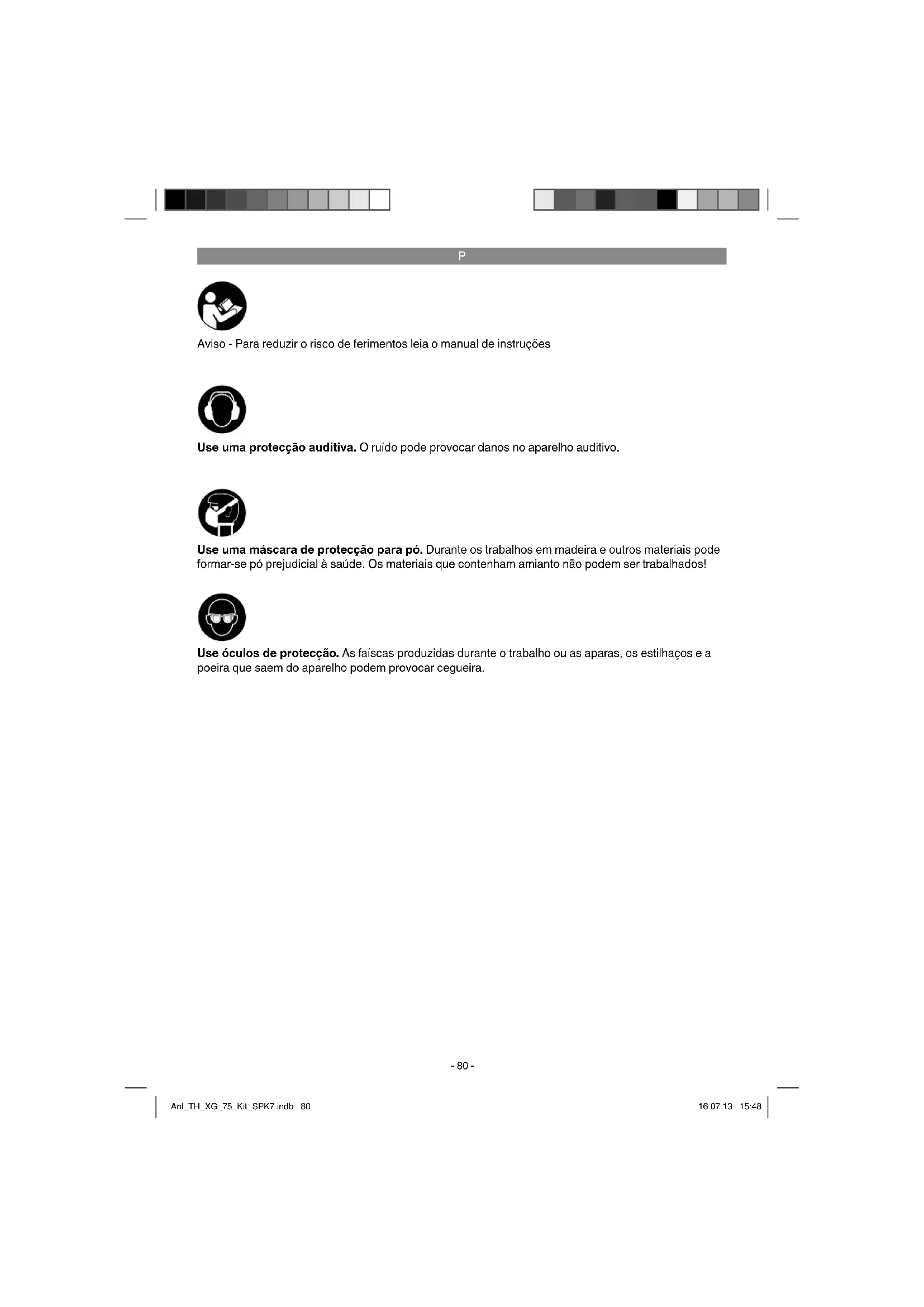

P Manual de instruções original Esmeriladora
Aviso - Para reduzir o risco de ferimentos leia o manual de instruções
Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo.
Use uma máscara de protecção para pó. Durante os trabalhos em madeira e outros materiais pode formar-se pó prejudicial à saúde. Os materiais que contenham amianto não podem ser trabalhados!
Use óculos de protecção. As faíscas produzidas durante o trabalho ou as aparas, os estilhaços e a poeira que saem do aparelho podem provocar cegueira.
P
Atenção!
Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para prevenir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de instruções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.
1. Instruções de segurança
As instruções de segurança correspondentes encontram-se na brochura fornecida.
Aviso!
Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações pode provocar choques eléctricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para mais tarde consultar.
2. Descrição do aparelho e material a fornecer
2.1 Descrição do aparelho (fi gura 1)
- Interruptor para ligar/desligar
2 Vidro de protecção
3 Protecção contra chispas
4 Cobertura de protecção
5 Rebolo de esmerilar
6 Rebolo de polir
7 Parafuso em estrela da base de apoio da peça
8 Base de apoio da peça
9 Furos de fi xação
10 Parafuso de regulação da protecção contra chispas
11 Regulador das rotações
12 Veio fl exível
13 Pino de retenção
14 Chave
2.2 Material a fornecer
Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nossos Service Center ou ao representante mais próximo, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nos termos de garantia no fi m do manual.
- Abra a embalagem e retire cuidadosamente o aparelho.
- Remova o material da embalagem, assim como os dispositivos de segurança da embalagem e de transporte (caso existam).
- Verifique se o material a fornecer está completo
- Verifique se o aparelho e as peças acessórias apresentam danos de transporte.
Se possível, guarde a embalagem até ao termo do período de garantia.
Atenção!
O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!
• Esmeriladora de dois rebolos
• Base de apoio da peça
- Veio flexível
• 100 peças acessórios
• Manual de instruções original
- Instruções de segurança
- Vidro de protecção com protecção contra chispas
3. Utilização adequada
A esmeriladora de dois rebolos é uma máquina combinada para esmerilamento e polimento de metais, plásticos e outros materiais utilizando o respectivo rebolo de esmerilar.
O veio fl exível destina-se a esmerilar, chanfrar, polir, gravar, cortar e fresar, assim como a limpar madeira, metal e plásticos no modelismo, na ofi - cina e em casa. Utilize a ferramenta e os acessórios somente para as aplicações descritas.
P
A máquina só pode ser utilizada para os fi ns a que se destina! Mesmo que a máquina seja utilizada da forma prevista, não são de excluir por completo factores de risco residual. Devido à construção e à estrutura da máquina podem ocorrer as seguintes situações:
- Contacto do rebolo de esmerilar na zona destapada.
- Projecção de partes de rebolos de esmerilar danificados.
- Projecção de materiais ou partes de materiais.
- Lesões auditivas devido à não utilização da protecção auditiva necessária.
A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou ferimentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante.
Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumimos qualquer garantia se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis.
4. Dados técnicos
Tensão de rede: 230 V \~ 50 Hz
Potência absorvida: 120 W
Rotações em vazio n _0 : 0-9900 r.p.m.
ø do rebolo de esmerilar: 75 mm
ø do rebolo de polir: 75 mm
Espessura do rebolo: 20 mm
ø do furo do rebolo: 10 mm
Classe de protecção ..... II/☐
Peso: 2,2 kg
Ruído e vibração
Os valores de ruído e de vibração foram apurados de acordo com a EN 61029.
Nível de pressão acústica L_pA ..... 75,8 dB(A)
Incerteza K_pA .....3 dB
Nível de potência acústica L _WA ..... 88,7 dB(A)
Incerteza K_WA .....3 dB
Use uma protecção auditiva.
O ruído pode provocar danos auditivos.
Valores totais de vibração (soma vectorial de três direcções) apurados de acordo com a EN 61029.
Valor de emissão de vibração a_n ≤ 2,5 m/s^2 Incerteza K = 1,5 m/s²
Aviso!
O valor de emissão de vibração indicado foi medido segundo um método de ensaio normalizado, podendo, consoante o tipo de utilização da ferramenta eléctrica, sofrer alterações e em casos excepcionais ultrapassar o valor indicado.
O valor de emissão de vibração indicado pode ser comparado com o de uma outra ferramenta eléctrica.
O valor de emissão de vibração indicado também pode ser utilizado para um cálculo prévio de limitações.
Reduza a produção de ruído e de vibração para o mínimo!
• Utilize apenas aparelhos em bom estado.
- Limpe e faça a manutenção do aparelho regularmente.
- Adapte o seu modo de trabalho ao aparelho.
- Não sobrecarregue o aparelho.
Se necessário, submeta o aparelho a uma verificação.
- Desligue o aparelho, quando este não estiver a ser utilizado.
• Useluvas.
Riscos residuais
Mesmo quando esta ferramenta eléctrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta eléctrica podem ocorrer os seguintes perigos:
-
Lesões pulmonares, caso não seja utilizada uma máscara de protecção para pó adequada.
-
Lesões auditivas, caso não seja utilizada uma protecção auditiva adequada.
-
Danos para a saúde resultantes das vibrações na mão e no braço, caso a ferramenta seja utilizada durante um longo período de tempo ou se não for operada e feita a manutenção de forma adequada.
P
5. Antes da colocação em funcionamento
Antes de ligar a máquina, certifi que-se de que os dados constantes da placa de características correspondem aos dados de rede.
Retire sempre a fi cha de alimentação da corrente eléctrica antes de efectuar ajustes no aparelho.
Antes de qualquer trabalho de manutenção ou montagem, retire a fi cha da tomada.
- A máquina tem de ser instalada de um modo seguro, isto é, aparafusada a uma bancada de trabalho ou semelhante.
- Antes da colocação em funcionamento, todas as coberturas e dispositivos de segurança têm de estar montados de forma adequada.
- O rebolo de esmerilar e de polir tem de ter uma marcha desimpedida.
- Antes de ligar a máquina, certifique-se de que os dados constantes da placa de características correspondem aos valores de rede.
5.1 Montagem da protecção contra chispas (fi gura 2-4 / pos. 3)
Monte as protecções contra chispas (3) com a ajuda do parafuso de regulação (10) na esmeriladora de dois rebolos.
5.2 Ajuste da protecção contra chispas (fi gura 5 / pos. 3)
- Ajuste a protecção contra chispas (3) com o parafuso de regulação (10) de maneira a que a distância entre o rebolo de esmerilar a seco (5) e a protecção contra chispas (3) seja a menor possível e em caso algum superior a 2 mm.
- Ajuste regularmente a protecção contra chispas (3) de maneira a compensar o desgaste do rebolo.
5.3 Montagem das bases de apoio das peças (fi gura 6 / pos. 8)
Aparafuse as bases de apoio das peças (8) com a ajuda do parafuso em estrela (7) à esmeriladora de dois rebolos.
5.4 Ajuste das bases de apoio das peças (fi - gura 7 / pos. 8)
- Ajuste as bases de apoio das peças (8) com a ajuda dos parafusos em estrela (7) de modo a que a distância entre o rebolo de esmerilar a seco (5) e a base de apoio da peça (8) seja a menor possível e em caso algum superior a 2 mm.
- Ajuste regularmente as bases de apoio das peças (8) de modo a que o desgaste do rebolo de esmerilar a seco (5) seja compensado.
5.5 Substituição do rebolo (fi gura 8-9)
Remova os 3 parafusos (A) da parte lateral da cobertura de protecção (B) e retire-a. Desaperte a porca (D) (tenha em atenção que o rebolo de esmerilar esquerdo está aparafusado com uma rosca à esquerda e o rebolo de polir direito com uma rosca à direita), segurando-a pelo lado oposto ao do suporte do rebolo de esmerilar. De seguida, retire o fl ange (C). Pode agora substituir o rebolo de esmerilar (5). A montagem é realizada na sequência inversa. A montagem é realizada com a ajuda de um pano. Coloque o fl ange (C) e a porca (D) sobre o veio e segure com o pano ao apertar a porca (D).
5.6. Montagem do veio flexível (fig. 10)
- Insira o eixo interior (a) do veio flexível (12) no veio de guia do aparelho
- Enrosque a porca de fixação do veio flexível na rosca do aparelho com a mão (rosca à esquerda).
Atenção!
Se trabalhar com o veio fl exível (12), o vidro de protecção (2) tem de estar totalmente assente no apoio da peça a trabalhar (8), de modo a evitar um toque descontrolado nos rebolos.
5.7 Colocação das diversas ferramentas no veio flexível (fig. 11)
- Pressione o pino de retenção fornecido (13) no furo do veio fl exível (12) e rode-o até o pino engatar.
- Solte então a porca para bucha do porta-fresa.
- Introduza a ferramenta desejada na manga de aperto até ao encosto e aparafuse a porca para bucha do porta-fresa.
P
6. Operação
6.1 Interruptor para ligar/desligar (1)
Para ligar, coloque o interruptor para ligar/desligar (1) na posição I.
Para desligar, coloque o interruptor para ligar/desligar (1) na posição 0.
Atenção!
Se não trabalhar com o veio fl exível (12), este não pode estar montado no aparelho, uma vez que pode ser projectado de modo descontrolado.
Depois de ligar o aparelho, aguarde até este atingir as rotações máximas. De seguida, pode começar a esmerilar.
6.2. Regulador das rotações (fi g. 1)
Pode ajustar as rotações pretendidas com o regulador (11).
6.2.1 Rotações do veio fl exível
As rotações correctas dependem da ferramenta utilizada e do material a trabalhar.
6.3. Notas sobre o ajuste das rotações
- Fresas/pontas abrasivas pequenas: rotações elevadas
- Fresas/pontas abrasivas grandes: rotações reduzidas
6.4. Indicações de trabalho
- Exerça uma pressão moderada sobre a peça, de modo a permitir que esta seja trabalhada com rotações uniformes.
- Uma pressão forte não acelera o processo de trabalho, fazendo antes com que a unidade de accionamento trave ou pare, provocando uma sobrecarga do motor.
- Para sua própria segurança, as peças pequenas devem ser fixadas com um grampo roscado ou um torno.
- Trabalhos de precisão/gravação: segurar a unidade de accionamento como uma esferográfica
- Trabalhos de desbaste: segurar a unidade de accionamento como um cabo de martelo
6.5 Esmerilar
- Coloque a peça a trabalhar na base de apoio da peça (8) e aproxime-a lentamente do rebolo de esmerilar (5) no ângulo desejado até tocar neste.
- Mova a peça a trabalhar ligeiramente de um lado para o outro para obter um resultado de esmerilamento ideal. Desta forma, o rebolo de esmerilar (5) fica uniformemente gasto. Deixe arrefecer, por breves instantes, a peça a trabalhar.
Atenção!
Se o rebolo bloquear durante os trabalhos, retire a sua peça e aguarde até que o aparelho volte a alcançar as respectivas rotações máximas.
6.6 Polir
- Revestir a superfície de lixar do respectivo rebolo (6) com uma camada fina de pasta de polir (fig. 18/ pos. 3).
- Pressionar a peça no sentido do polimento e deslocar para a esquerda e para a direita, efectuando um movimento pendular.
- Executar os trabalhos de polimento sempre no sentido de rotação do rebolo de polir (6).
Atenção!
Ao polir no sentido oposto ao da rotação do rebolo poderão ocorrer danos no mesmo, dando consequentemente origem a ferimentos.
7. Acessórios
7.1. Acessórios (fi g. 12)
1 Rebolo de esmerilar
2 Cinta de lixa (pequena)
3 Cinta de lixa (grande)
4 Rebolo separador
7.2. Acessórios (fi g. 13)
1 Fresa (esfera)
2 Fresa (ponta)
3 Fresa (cilindro)
4-5 Pontas abrasivas
7.3. Acessórios (fi g. 14)
1-5 Pontas abrasivas (muito fi nas)
7.4. Acessórios (fi g. 15)
7.5. Acessórios (fi g. 16)
1-4 Escovas tipo taça
5-7 Escovas com arame de latão
7.6. Acessórios (fi g. 17)
1 Rebolo separador (fi no)
2 Mó abrasiva para cintas de lixa (pequena)
3 Mandril de aperto para rebolos separadores
e de esmerilar
4 Mó abrasiva para cintas de lixa (grande)
5 Mandril de aperto para rebolos em feltro
7.7. Acessórios (fi g. 18)
1 Rebolo de polir em feltro (pequeno)
2 Rebolo de polir em feltro (grande)
3 Pasta de polir
4 Amolador
7.8. Acessórios (fi g. 19)
1 Manga de aperto 2,0-3,2 mm
8. Substituição do cabo de ligação à rede
Para evitar perigos, sempre que o cabo de li-gação à rede deste aparelho for danifi cado, é necessário que seja substituído pelo fabricante ou pelo seu serviço de assistência técnica ou por uma pessoa com qualifi cação.
9. Limpeza, manutenção e encomenda de peças sobressalentes
Retire a fi cha da corrente antes de qualquer trabalho de limpeza.
9.1 Limpeza
- Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar comprimido a baixa pres são.
- Aconselhamos a limpar o aparelho directamente após cada utilização.
- Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num
No interior do aparelho não existem quaisquer peças que necessitem de manutenção.
9.3 Encomenda de peças sobressalentes:
Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:
- Tipo da máquina
• Número de artigo da máquina
• Número de identificação da máquina - Número da peça sobressalente necessária Pode encontrar os preços e informações actuais em www.isc-gmbh.info
10. Eliminação e reciclagem
O aparelho encontra-se dentro de uma embalagem para evitar danos de transporte. Esta embalagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos acessórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos defeituosos para o lixo doméstico. Para uma eliminação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado.
Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.
11. Armazenagem
Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre os 5 e os 30 °C. Guarde a ferramenta eléctrica na embalagem original.
P
Só para países da UE
Não deite as ferramentas eléctricas para o lixo doméstico!
Segundo a directiva europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.
Alternativa de reciclagem relativa à solicitação de devolução:
O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar adequadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados.
A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da iSC GmbH.
Reservado o direito a alterações técnicas
P
Termos de garantia
A empresa iSC GmbH ou o seu representante assegura a reparação de defeitos ou a substituição de aparelhos de acordo com o quadro abaixo, sendo que os direitos legais de garantia permanecem válidos.
| Categoria Exemplo Serviço de garantia | ||
| Defeito no material ou na estrutura | 24 meses | |
| Peças de desgaste* 6 meses | ||
| Consumíveis/peças consumíveis* | Rebolos de esmerilar, rebolos de polir, acessórios de esmerilar | Garantia apenas em caso de defeitos imediatos (24h após a compra / data do talão de compra) |
| Peças em falta 5 dias úteis | ||
* não incluído obrigatoriamente no material a fornecer!
Relativamente às peças de desgaste, aos consumíveis e peças em falta, a empresa iSC GmbH ou o seu representante só assegura a reparação de defeitos ou a substituição se o defeito for apresentado num prazo de 24h (consumíveis), 5 dia úteis (peças em falta) ou 6 meses (peças de desgaste) após a compra, e a data de compra for comprovada por um talão.
Em caso de defeitos no material ou na estrutura dentro do período de garantia, pedimos-lhe que entregue o aparelho juntamente com a ficha em anexo, totalmente preenchida. É importante fornecer uma descrição precisa do erro.
Para isso, responda às seguintes questões:
- O aparelho já funcionou alguma vez ou possui o defeito desde o início?
- Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?
- Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)?
Descreva este erro de funcionamento.
P
Certifi cado de garantia
Os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso serviço de assistência técnica na morada indicada no presente certificado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica abaixo indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:
- As presentes condições de garantia regem as prestações de garantia complementar e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.
- A garantia cobre exclusivamente os defeitos de material ou de fabrico e limita-se à reparação de tais defeitos ou à substituição do aparelho. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ser utilizado em empresas do comércio, do artesanato ou da indústria ou em actividades equiparáveis. A nossa garantia exclui, além disso, quaisquer indemnizações por danos de transporte, danos resultantes da não observância das instruções de montagem ou de uma instalação incorrecta, da não observância das instruções de funcionamento (por exemplo, ligação a uma tensão de rede ou a um tipo de corrente errado), de uma utilização abusiva ou indevida (como, por exemplo, sobrecarga do aparelho ou utilização de ferramentas ou acessórios não autorizados), da não observância das regras de manutenção e segurança, da penetração de corpos estranhos no aparelho (por exemplo, areia, pedras ou pó), do uso da força ou de impactos externos (como, por exemplo, danos causados pela queda do aparelho), bem como do desgaste normal resultante da utilização do aparelho. Isto é válido especialmente para os acumuladores aos quais concedemos uma garantia de 12 meses. O direito de garantia extingue-se no caso de já ter havido uma tentativa de reparação do aparelho.
- O período de garantia é de 2 anos a contar da data de compra do aparelho. Os direitos de garantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do período de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças de substituição montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.
- Para activar a garantia deverá enviar o aparelho defeituoso à cobrança para a morada abaixo indicada, juntamente com o talão de compra original ou qualquer outro documento comprovativo da data de compra. Por isso, é importante que guarde o talão de compra como comprovativo. Descreva o mais detalhadamente possível o motivo da reclamação. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado.
Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.
Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com os termos de garantia deste manual de instruções.
FIN
