MANUALE UTENTE THXG 75 Kit EINHELL

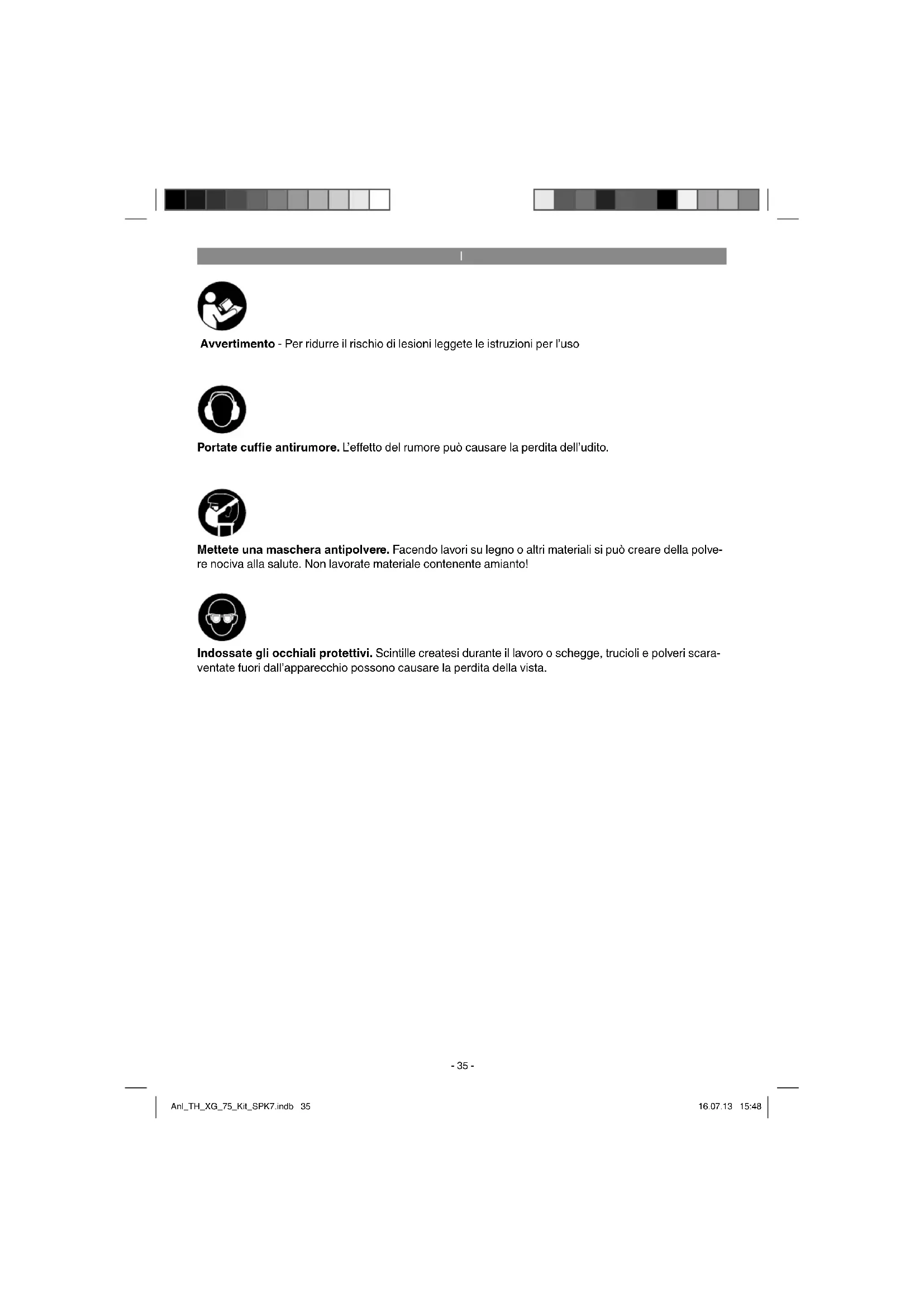

Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Portate cuffi e antirumore. L’ e ff etto del rumore può causare la perdita dell’udito. Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scara- ventate fuori dall’apparecchio possono causare la perdita della vista. Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può creare della polve- re nociva alla salute. Non lavorate materiale contenente amianto! Anl_TH_XG_75_Kit_SPK7.indb 35Anl_TH_XG_75_Kit_SPK7.indb 35 16.07.13 15:4816.07.13 15:48I

Attenzione! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Avvertimento! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

1. Interruttore ON/OFF

2 Vetro protettivo 3 Parascintille 4 Calotta protettiva 5 Disco abrasivo 6 Disco lucidatore 7 Manopola a stella superfi cie di appoggio 8 Superfi cie di appoggio 9 Fori di fi ssaggio 10 Vite di regolazione del parascintille 11 Regolatore del numero di giri 12 Albero fl essibile 13 Perno di bloccaggio 14 Chiave

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella Garanzia nelle disposizioni di garanzia alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Attenzione! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Smerigliatrice da banco

Vetro protettivo con parascintille

Superficie di appoggio

Istruzioni per l’uso originali

Avvertenze di sicurezza

La smerigliatrice da banco è un apparecchio combinato per la levigatura e la lucidatura di me- talli, materie plastiche e altri materiali utilizzando dischi abrasivi diversi a seconda del materiale da lavorare. L‘albero fl essibile è concepito per levigare, sba- vare, lucidare, incidere, tagliare, fresare, pulire il legno, il metallo e la plastica nella costruzione di modellini, nel fai-da-te e in casa. Utilizzate l‘utensile e gli accessori soltanto per gli impieghi descritti. Anl_TH_XG_75_Kit_SPK7.indb 36Anl_TH_XG_75_Kit_SPK7.indb 36 16.07.13 15:4816.07.13 15:48I

L‘apparecchio deve essere usato solamen- te per lo scopo a cui è destinato! Anche se l’apparecchio viene usato in modo corretto non si possono escludere completamente determinati fattori di rischio residuo. Visto il funzionamento e la struttura dell‘apparecchio si possono presenta- re i seguenti punti:

Contatto con il disco abrasivo nella zona non coperta.

Pezzi da lavorare e loro frammenti scagliati all‘ingiro.

Danni all‘udito se non si indossano le cuffie antirumore necessarie. L‘apparecchio deve essere usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è conforme. L‘utilizzatore/l‘operatore, e non il produttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego professionale, artigianale o industriale. Non riconosciamo alcuna garanzia se l‘apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Peso: ..........................................................2,2 kg Rumore e vibrazioni I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 61029. Livello di pressione acustica L

........ 75,8 dB (A) Incertezza K

.............................................. 3 dB Portate cuffi e antirumore. L’ e ff etto del rumore può causare la perdita dell’udito. Valori complessivi delle vibrazioni (somma vetto- riale delle tre direzioni) rilevati secondo la norma EN 61029. Valore emissione vibrazioni a

Incertezza K = 1,5 m/s

Avvertimento! Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova norma- lizzato e può variare a seconda del modo in cui l’elettroutensile viene utilizzato e, in casi eccezio- nali, può essere superiore al valore riportato. Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi. Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischi. Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta- to.

Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio.

Adattate il vostro modo di lavorare all’apparecchio.

Non sovraccaricate l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate.

Indossate i guanti. Rischi residui Anche se questo elettroutensile viene utiliz- zato secondo le norme, continuano a sussis- tere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui

non venga indossata una maschera antipol- vere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma-

no-braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata. Anl_TH_XG_75_Kit_SPK7.indb 37Anl_TH_XG_75_Kit_SPK7.indb 37 16.07.13 15:4816.07.13 15:48I

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca- zione corrispondano a quelli di rete. Staccate sempre la spina di alimentazione prima di ogni impostazione all’utensile. Prima di qualsiasi lavoro di manutenzione e montaggio staccate la spina dalla presa di corrente.

L‘apparecchio deve venire installato in posizi- one stabile, cioè su di un banco di lavoro o su di un dispositivo simile.

Prima della messa in esercizio devono essere regolarmente montati tutti i dispositivi di sicu- rezza e le coperture.

Il disco abrasivo e il disco lucidatore devono potersi muovere liberamente.

Prima di inserire la spina nella presa di cor- rente assicuratevi che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

5.1 Montaggio del parascintille

(Fig. 2-4/ Pos. 3) Montate il parascintille (3) mediante la vite di re- golazione (10) sulla smerigliatrice da banco.

Regolate il parascintille (3) servendovi della vite di regolazione (10) in modo tale che la distanza fra il disco abrasivo a secco (5) e il parascintille (3) sia il più possibile ridotta e non superi in alcun caso i 2 mm.

Regolate periodicamente la posizione del pa- rascintille (3) in modo da adeguarla all‘usura del disco abrasivo.

5.3 Montaggio degli appoggi per il pezzo da

lavorare (Fig. 6/ Pos. 8) Avvitate gli appoggi per il pezzo da lavorare (8) alla smerigliatrice da banco con la manopola a stella (7)

5.4 Regolazione degli appoggi per il pezzo da

Regolate gli appoggi per il pezzo da lavorare (8) servendovi delle manopole a stella (7) in modo tale che la distanza fra il disco abrasivo a secco (5) e l‘appoggio per il pezzo da lavor- are (8) sia il più possibile ridotta e non superi in alcun caso i 2 mm.

Regolate periodicamente la posizione degli appoggi per il pezzo da lavorare (8) in modo da adeguarla all‘usura del disco abrasivo a secco (5).

5.5 Cambio dei dischi (Fig. 8-9)

Togliete le 3 viti (A) della parte laterale della ca- lotta protettiva (B) e staccatela. Allentate il dado (D) (Attenzione: il disco abrasivo sinistro è avvitato con una fi lettatura sinistrorsa, quello destro con una destrorsa) bloccando il suppor- to per il disco abrasivo opposto con il dado. Infi ne togliete la fl angia (C). Ora potete cambiare il dis- co abrasivo (5). Il montaggio avviene nell‘ordine inverso. Il montaggio avviene con l‘aiuto di uno straccio. Posizionate la fl angia (C) e il dado (D) sull‘albero e bloccatelo con lo straccio mentre avvitate il dado (D).

5.6 Montaggio dell‘albero fl essibile (Fig. 10)

Inserite l‘asse interno (a) dell‘albero flessibile (12) nell‘albero di guida dell‘apparecchio.

Avvitate a mano il dado di fissaggio dell‘albero flessibile sulla filettatura dell‘apparecchio (filetto sinistrorso). Attenzione! Se lavorate con l‘albero fl essibile (12) il vetro protettivo (2) deve trovarsi completamente sull‘appoggio per il pezzo da lavorare (8) per evi- tare un contatto incontrollato con i dischi abrasivi.

5.7 Inserimento dei vari utensili nell‘albero

fl essibile (Fig. 11)

1. Premete il perno di bloccaggio fornito (13) nel

foro dell‘albero fl essibile (12) e ruotatelo fi no a quando il perno non scatta.

2. Ora allentate il dado del portautensile a pinze.

3. Inserite l‘accessorio desiderato nella bussola

di serraggio fi no alla battuta e avvitate salda- mente il dado del portautensile a pinze. Anl_TH_XG_75_Kit_SPK7.indb 38Anl_TH_XG_75_Kit_SPK7.indb 38 16.07.13 15:4816.07.13 15:48I

6.1 Interruttore ON/OFF (1)

Per accendere spostate l’interruttore ON/OFF (1) in posizione I. Per spegnere portate l’interruttore ON/OFF (1) in posizione 0. Attenzione! Se non lavorate con l‘albero fl essibile (12) quest‘ultimo non deve essere montato sull‘apparecchio, dato che potrebbe staccarsi in modo incontrollato. Dopo l’accensione, attendete che l’apparecchio raggiunga il numero massimo di giri. Iniziate a levigare solo in questo momento. 6.2. Regolatore del numero di giri (Fig. 1) Potete impostare il numero di giri desiderato sul regolatore (11).

6.2.1 Numero di giri albero fl essibile

Il numero giusto di giri dipende dall‘utensile inse- rito e dal materiale da lavorare. 6.3. Avvertenze per l‘impostazione del nume- ro di giri

Piccole frese /punte per molare: numero di giri elevato

Grandi frese /punte per molare: numero di giri basso 6.4. Avvertenze per l‘uso

Esercitate soltanto una pressione moderata sul pezzo da lavorare affinché quest‘ultimo possa essere lavorato con un numero di giri costante.

Una pressione elevata non accelera il lavoro ma frena o blocca l‘unità di azionamento e quindi comporta un sovraccarico del motore.

Per la vostra sicurezza fissate dei pezzi da lavorare piccoli con un sergente o una morsa a vite.

Lavori fini / incisioni: tenete l‘unità di aziona- mento come una penna biro

Lavori di sgrossatura: tenete l‘unità di aziona- mento come il manico di un martello.

Mettete il pezzo da lavorare sull‘appoggio (8) e avvicinatelo lentamente nell‘inclinazione desiderata al disco abrasivo (5) fino a toc- carlo.

Muovete il pezzo da lavorare avanti e indietro per ottenere un risultato di levigatura ottimale. Inoltre il disco abrasivo (5) verrà consumato in modo uniforme. Di tanto in tanto lasciate raffreddare il pezzo da lavorare. Attenzione! Se durante il lavoro il disco dovesse bloccarsi, togliete il pezzo da lavorare e aspettate fi no a quando l‘apparecchio abbia di nuovo raggiunto il numero di giri massimo.

Applicate un sottile strato di pasta per lucida- re (Fig. 18/ Pos. 3) sulla superficie di levigatu- ra del disco lucidatore (6).

Spingete il pezzo da lavorare in direzione di lucidatura e muovetelo con un movimento pendolare verso sinistra e verso destra.

Eseguite i lavori di lucidatura sempre nel sen- so di rotazione del disco lucidatore (6). Attenzione! Lucidando in senso contrario a quello di rotazione dei dischi lucidatori, essi possono venire dann- eggiati e così provocare lesioni.

7.5. Accessori (Fig. 16) 1-4 Spazzole a tazza 5-7 Spazzole metalliche in ottone 7.6. Accessori (Fig. 17) 1 Mola per troncare (fi ne) 2 Rullo abrasivo per nastri abrasivi (piccolo) 3 Mandrino per mole per troncare e dischi abra- sivi 4 Rullo abrasivo per nastri abrasivi (grande) 5 Mandrino di serraggio per dischi in feltro 7.7. Accessori (Fig. 18) 1 Disco abrasivo in feltro (piccolo) 2 Disco abrasivo in feltro (grande) 3 Pasta per lucidare 4 Cote 7.8. Accessori (Fig. 19) 1 Bussola di serraggio 2,0-3,2 mm

8. Sostituzione del cavo di

alimentazione Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli.

9. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usa- te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

9.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

10. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale. Anl_TH_XG_75_Kit_SPK7.indb 40Anl_TH_XG_75_Kit_SPK7.indb 40 16.07.13 15:4816.07.13 15:48I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2002/96/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_TH_XG_75_Kit_SPK7.indb 41Anl_TH_XG_75_Kit_SPK7.indb 41 16.07.13 15:4816.07.13 15:48I

Disposizioni di garanzia La ditta iSC GmbH, ovvero il centro fai-da-te competente, garantisce l‘eliminazione di difetti ovvero la sostituzione dell‘apparecchio in conformità con la tabella seguente, senza che ciò infl uisca sui diritti di garanzia previsti dalla legge. Categoria Esempio Prestazione di garanzia Difetti di materiale o fabbrica- zione 24 mesi Parti soggette ad usura * 6 mesi Materiale di consumo/ parti di consumo * Dischi abrasivi, dischi lucidatori, accessori per levigatura Garanzia solo in caso di difetto immediato (24h dopo acquisto/ data documento di acquisto) Parti mancanti 5 giorni lavorativi

• non necessariamente compreso tra gli elementi forniti! Relativamente a parti soggette ad usura, materiale di consumo e parti mancanti, la ditta iSC GmbH, ov- vero il centro fai-da-te responsabile, garantisce un‘eliminazione dei difetti ovvero una fornitura sostitutiva solo se il difetto viene comunicato entro 24h (materiale di consumo), 5 giorni lavorativi (parti mancanti) o 6 mesi (parti soggette ad usura) dall‘acquisto e se la data di acquisto viene documentata tramite il documento di acquisto. In caso di difetti del materiale o di fabbricazione vi preghiamo in caso di garanzia di presentare l‘apparecchio con il certifi cato di garanzia accluso, compilato in tutte le sue parti. In questo caso è im- portante che riportiate una precisa descrizione del difetto. A tal fi ne rispondete alle seguenti domande.

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_TH_XG_75_Kit_SPK7.indb 42Anl_TH_XG_75_Kit_SPK7.indb 42 16.07.13 15:4816.07.13 15:48I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all’indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non

tocca i vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o

di produzione ed è limitata all’eliminazione di queste anomalie o alla sostituzione dell’apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Un contratto di garanzia non viene concluso quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l’uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall’uso improprio o illecito (come per es. sovraccarico dell’apparecchio o utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell’apparecchio (come per es. sabbia, pietre o polvere), dall’impiego della forza o dall’infl usso esterno (come per es. danni dovuti a caduta) e dall’usura normale e dovuta all’impiego. Ciò vale particolarmente per batterie, per esse concedia- mo tuttavia 12 mesi di garanzia. Il diritti di garanzia decadono quando sono già eff ettuati interventi sull’apparecchio.

3. Il periodo di garanzia è 2 anni e inizia alla data d’acquisto dell’apparecchio. I diritti di garanzia devo-

no essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell’apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l’apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.

4. Per la rivendicazione dei vostri diritti di garanzia inviate l’apparecchio difettoso franco di porto

all’indirizzo sotto indicato. Allegate lo scontrino di cassa in originale o un’altra prova d’acquisto che riporti la data. Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di recla- mo nel modo più dettagliato possibile. Se il difetto dell’apparecchio rientra nella nostra prestazione di garanzia, ricevete l’apparecchio riparato o un apparecchio nuovo a stretto giro di posta. Naturalmente eff ettuiamo a pagamento anche riparazioni sull’apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l’apparecchio all’indirizzo del servizio assistenza. Per parti mancanti, di consumo e soggette ad usura rimandiamo alle limitazioni di questa garanzia se- condo le Disposizioni di garanzia di queste istruzioni per l‘uso. Anl_TH_XG_75_Kit_SPK7.indb 43Anl_TH_XG_75_Kit_SPK7.indb 43 16.07.13 15:4816.07.13 15:48CZ
