MANUAL DE USUARIO THXG 75 Kit EINHELL

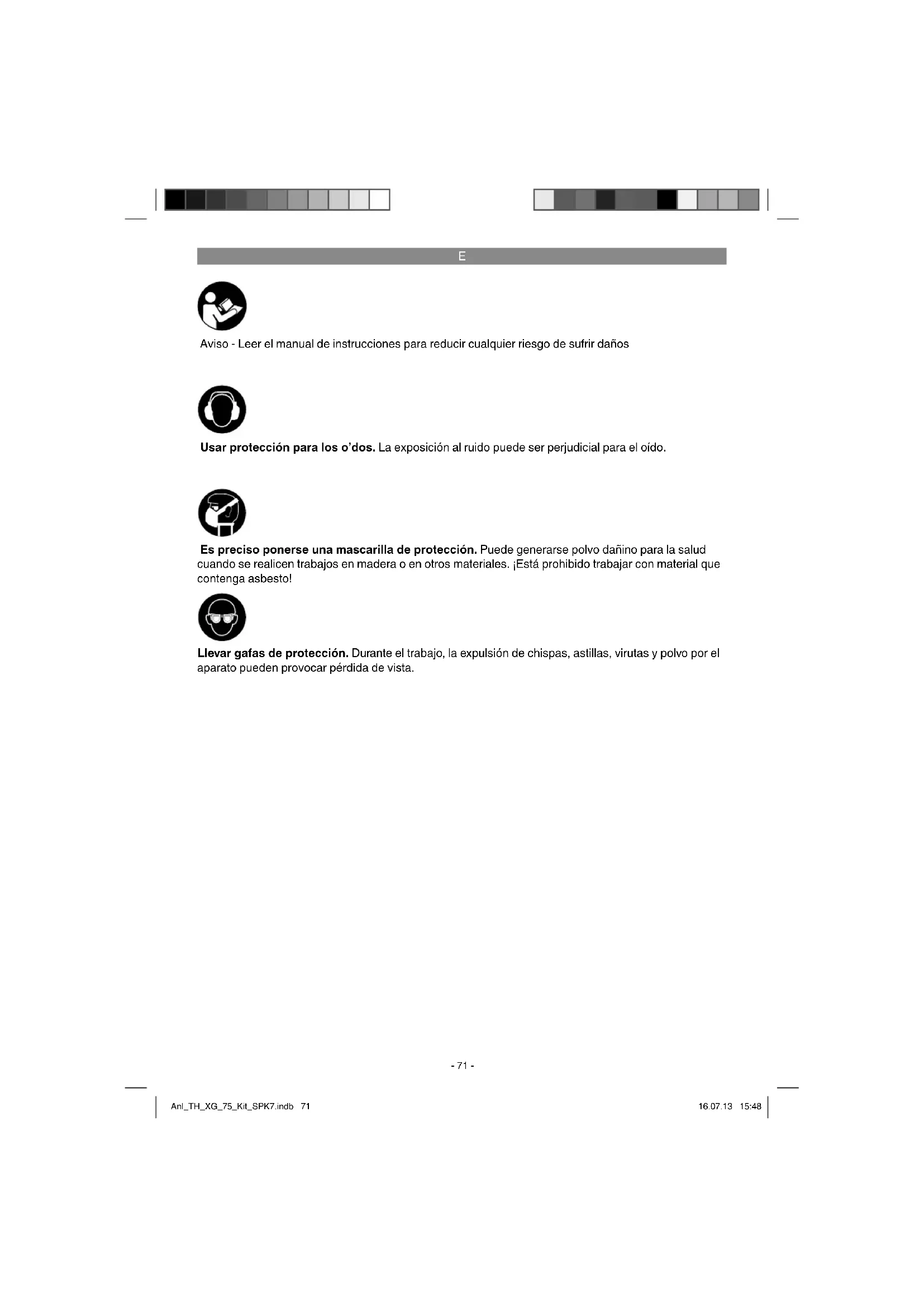

Aviso - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y polvo por el aparato pueden provocar pérdida de vista. Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con material que contenga asbesto! Anl_TH_XG_75_Kit_SPK7.indb 71Anl_TH_XG_75_Kit_SPK7.indb 71 16.07.13 15:4816.07.13 15:48E

¡Atención! Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual- quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci- as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres- pondientes en el prospecto adjunto. ¡Aviso! Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas inst- rucciones e indicaciones puede provocar descar- gas, incendios y/o daños graves. Guarde todas las instrucciones de seguridad e indicacio- nes para posibles consultas posteriores.

2. Descripción del aparato y

2.1 Descripción del aparato (fi g. 1)

1 Interruptor ON/OFF 2 Cristal protector 3 Defl ector de chispas 4 Cubierta de protección 5 Muela de lijar 6 Muela de pulir 7 Tornillo estrella soporte de la pieza 8 Soporte de la pieza 9 Orifi cios de fi jación 10 Tornillo de reglaje del defl ector de chispas 11 Regulador de velocidad 12 Eje fl exible 13 Clavija de detención 14 Llave

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser- vice Center o a la tienda especializada más cer- cana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente el aparato.

Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).

Comprobar que el volumen de entrega esté completo.

Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.

Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía. Atención! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue- guen con bolsas de plástico, láminas y pie- zas pequeñas! ¡Riesgo de ingestión y asfi xia!

100 piezas Accesorios

Instrucciones de seguridad

La lijadora doble es un aparato combinado para lijar y pulir metales, plásticos y otros materiales, usando siempre las muelas de lijar correspon- dientes. El árbol fl exible ha sido concebido para lijar, desbarbar, pulir, grabar, cortar, fresar y limpiar maderas, metales y plásticos en la fabricación de modelos y maquetas, y en los trabajos en el taller y en el hogar. Utilizar la herramienta y los acces- orios sólo para las aplicaciones descritas. Anl_TH_XG_75_Kit_SPK7.indb 72Anl_TH_XG_75_Kit_SPK7.indb 72 16.07.13 15:4816.07.13 15:48E

¡La máquina sólo debe emplearse en aquellos casos para los que se ha destinado su uso! Exis- ten determinados factores de riesgo que no se pueden descartar por completo, incluso haciendo un uso adecuado de la máquina. El tipo de dise- ño y montaje de la máquina pueden conllevar los siguientes puntos de riesgo:

Contacto con la muela de lijar en la zona en que se halla al descubierto.

Proyección de partes procedentes de muelas de lijar deterioradas.

Proyección de las piezas con las que se está trabajando o de algunas de sus partes.

Lesiones del aparato auditivo por no utilizar la protección necesaria. La máquina sólo debe emplearse para aquellos casos para los que se ha destinado su uso. Cual- quier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon- sable es el usuario u operario de la máquina. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como acti- vidades similares.

4. Características técnicas

Peso: ..........................................................2,2 kg Ruido y vibración Los valores con respecto al ruido y la vibración se determinaron conforme a la norma EN 61029. Nivel de presión acústica L

............................................3 dB Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Los valores totales de vibración (suma de vec- tores en las tres direcciones) se determinaron conforme a la norma EN 61029. Valor de emisión de vibraciones a

Imprecisión K = 1,5 m/s

¡Aviso! El valor de emisión de vibraciones indicado se ha calculado conforme a un método de ensayo normalizado, pudiendo, en algunos casos excep- cionales, variar o superar el valor indicado depen- diendo de las circunstancias en las que se utilice la herramienta eléctrica. El valor de emisión de vibraciones indicado pue- de utilizarse para comparar la herramienta con otras. El valor de emisión de vibraciones indicado tam- bién puede utilizarse para una valoración prelimi- nar de los riesgos. ¡Reducir la emisión de ruido y las vibracio- nes al mínimo!

Emplear sólo aparatos en perfecto estado.

Realizar el mantenimiento del aparato y limpi- arlo con regularidad.

Adaptar el modo de trabajo al aparato.

No sobrecargar el aparato.

En caso necesario dejar que se compruebe el aparato.

Apagar el aparato cuando no se esté utilizan- do.

Llevar guantes. Riesgos residuales Incluso si esta herramienta se utiliza adecua- damente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta eléctrica pueden producir- se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se

utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili-

ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio-

nes de las manos y los brazos si el aparato se utiliza durante un largo periodo tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado. Anl_TH_XG_75_Kit_SPK7.indb 73Anl_TH_XG_75_Kit_SPK7.indb 73 16.07.13 15:4816.07.13 15:48E

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de que los datos de la placa de identifi cación coinci- dan con los datos de la red eléctrica. Desenchufar el aparato antes de realizar ajustes. Desenchufar el aparato antes de realizar cu- alquier trabajo de mantenimiento y montaje.

Proporcionar a la máquina una posición es- table, es decir, fijarla con tornillos a un banco de trabajo o a otro tipo de soporte similar.

Antes de la puesta en marcha, instalar debi- damente todas las cubiertas y dispositivos de seguridad.

La muela de lijar y de pulir debe poder girar sin problemas.

Antes de conectar la máquina, asegurarse de que los datos de la placa de identificación coincidan con los datos de la red eléctrica.

5.1 Montaje del defl ector de chispas

(fi g. 2-4/pos. 3) Montar el defl ector de chispas (3) en la lijadora doble con ayuda del tornillo de reglaje (10).

Ajustar el deflector de chispas (3) con ayuda del tornillo de reglaje (10) de modo que la di- stancia entre la muela de lijar en seco (5) y el deflector de chispas (3) sea lo más reducida posible y en ningún caso supere los 2 mm.

Efectuar periódicamente el ajuste del deflec- tor de chispas (3) de manera que se compen- se el desgaste de la muela.

5.3 Montaje de los soportes de las piezas

(fi g. 6/pos. 8) Atornillar los soportes de las piezas (8) a la lijado- ra doble con ayuda de tornillo estrella (7).

5.4 Ajuste de los soportes de las piezas

Ajustar los soportes de las piezas (8) con ayuda de los tornillos de estrella (7) de modo que la distancia entre la muela de lijar en seco (5) y el soporte para la pieza (8) sea lo más reducida posible y en ningún caso supe- re los 2 mm.

Ajustar los soportes para las piezas (8) de forma que la muela de lijar en seco (5) sufra un desgaste homogéneo por todos sus lados.

5.5 Cambio de la muelas (fi g. 8-9)

Quitar los 3 tornillos (A) del lateral de la cubierta de protección (B) y extraerla. Soltar la tuerca (D) (¡Atención! La muela de lijar izquierda está atornillada con una rosca a la izquierda y la muela de pulir derecha con una rosca a la derecha), sujetando la tuerca del soporte de la muela de lijar opuesto. A continuación, sacar la brida (C). Ahora se puede cambiar la muela de lijar (5). El montaje se lleva a cabo realizando la misma secuencia pero en sentido contrario. El montaje se efectúa con ayuda de un paño. Poner la brida (C) y la tuerca (D) en el árbol y haciendo contrapresión con un paño apretar bien la tuerca (D).

5.6 Montaje del árbol fl exible (fi g. 10)

Introducir el eje interior (a) del árbol flexible (12) en la barra guía del aparato.

Atornillar a mano la tuerca de fijación del árbol flexible en la rosca del aparato (rosca a la izquierda). ¡Atención! Si se trabaja con el eje fl exible (12), el cristal pro- tector (2) se deberá colocar completamente en el soporte de la pieza (8) para evitar que se toquen de manera descontrolada las muelas.

5.7 Colocación de las diferentes herramien-

tas en el árbol fl exible (fi g. 11)

1. Introducir la clavija de retención suministrada

(13) en la perforación del eje fl exible (12) y girar el fl exible que la clavija encaje.

2. A continuación, soltar la tuerca portabrocas.

3. Colocar la herramienta escogida hasta el

Para conectar el aparato poner el interruptor ON/ OFF (1) en la posición I. Para desconectarlo, poner el interruptor (1) en la posición 0. ¡Atención! Si no se trabaja con el árbol fl exible (12), éste no debe estar montado en el aparato puesto que puede salir disparado de manera descontrolada. Tras conectar el aparato, esperar hasta que al- cance su velocidad máxima. Después se puede empezar a lijar. 6.2. Regulador de velocidad (fi g. 1) Se puede ajustar la velocidad deseada por medio del regulador (11).

6.2.1 Velocidad árbol fl exible

La velocidad ideal depende de la herramienta acoplada y del material a trabajar. 6.3. Instrucciones para el ajuste de la velocidad

Herramienta de fresado pequeñas/muelas de espiga: alta velocidad

Herramientas de fresado grandes/muelas de espiga: escasa velocidad 6.4. Instrucciones relativas al trabajo

Ejercer una presión moderada sólo sobre la pieza que se desea trabajar para asegurar una velocidad de rotación homogénea mient- ras se trabaja.

Una mayor presión no acelera el proceso de trabajo, sino que frena o detiene la unidad motriz y, con ello, provoca la sobrecarga del motor.

Para su seguridad personal, fijar las piezas pequeñas mediante un tornillo de banco o de apriete.

Trabajos de precisión y grabados: sujetar la unidad motriz como si fuera un bolígrafo

Trabajos en grueso: sujetar la unidad motriz como si fuera el mango de un martillo.

Colocar la pieza en el soporte (8) y despla- zarla lentamente en el ángulo deseado hacia la muela de lijar (5) hasta que la toque.

Ir moviendo suavemente la pieza para conse- guir un lijado óptimo. Asimismo, la muela de lijar (5) se desgastará de forma uniforme. De- jar de vez en cuando que la pieza se enfríe. ¡Atención! Si al trabajar se bloquea la muela, alejar la pieza y esperar a que el aparato haya alcanzado de nuevo su velocidad máxima.

Cubrir la superficie de lijado de la muela de pulir (6) con una capa fina de pasta de pulir (fig. 18/pos. 3).

Presionar la pieza en la dirección de pulido y moverla con un movimiento pendular hacia la izquierda y derecha.

Realizar los trabajos de pulido siempre en el sentido de giro de la muela de pulir (6). ¡Atención! Si se pule en sentido de giro contrario al de la muela de pulir se pueden provocar daños en la misma y con ello, lesiones.

7.1. Accesorios (fi g. 12) 1 Muela de lijar 2 Cinta abrasiva (pequeña) 3 Cinta abrasiva (grande) 4 Muela de tronzar 7.2. Accesorios (fi g. 13) 1 Fresa (bola) 2 Fresa (punta) 3 Fresa (cilindro) 4-5 Barritas de abrasivo 7.3. Accesorios (fi g. 14) 1-5 Barritas de abrasivo (extrafi nas) 7.4. Accesorios (fi g. 15) 1-3 Barritas de abrasivo (fi nas) 4-5 Barritas de abrasivo (gruesas) 7.5. Accesorios (fi g. 16) 1-4 Cepillos de copa 5-7 Cepillos de alambre de latón Anl_TH_XG_75_Kit_SPK7.indb 75Anl_TH_XG_75_Kit_SPK7.indb 75 16.07.13 15:4816.07.13 15:48E

7.6. Accesorios (fi g. 17) 1 Muela de tronzar (fi na) 2 Cilindro esmerilador para cintas abrasivas (pequeño) 3 Mandril de sujeción para muelas para lijar y de tronzar 4 Cilindro esmerilador para cintas abrasivas (grande) 5 Mandril de sujeción para muelas de fi eltro 7.7. Accesorios (fi g. 18) 1 Muela de pulir de fi eltro (pequeña) 2 Muela de pulir de fi eltro (gruesa) 3 Pasta de pulir 4 Piedra de amolar 7.8. Accesorios (fi g. 19) 1 Manguito de sujeción 2,0-3,2 mm

8. Cambio del cable de conexión a

la red eléctrica Cuando el cable de conexión a la red de este aparato esté dañado, deberá ser sustituido por el fabricante o su servicio de asistencia técnica o por una persona cualifi cada para ello, evitando así cualquier peligro.

9. Mantenimiento, limpieza y pedido

de piezas de repuesto Desenchufar siempre antes de realizar algún tra- bajo de limpieza.

Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.

Se recomienda limpiar el aparato tras cada uso.

Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plá- stico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica.

No hay que realizar el mantenimiento a más piezas en el interior del aparato.

9.3 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si- guientes:

No. de artículo del aparato

No. de identidad del aparato

No. del recambio de la pieza necesitada. Encontrará los precios y la información actual en www.isc-gmbh.info

10. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecu- ada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30 ˚C. Guardar la herramienta eléctrica en su embalaje original. Anl_TH_XG_75_Kit_SPK7.indb 76Anl_TH_XG_75_Kit_SPK7.indb 76 16.07.13 15:4816.07.13 15:48E

Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2002/96/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje. Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade- cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados. Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH. Nos reservamos el derecho a realizar modifi caciones técnicas Anl_TH_XG_75_Kit_SPK7.indb 77Anl_TH_XG_75_Kit_SPK7.indb 77 16.07.13 15:4816.07.13 15:48E

Condiciones de garantía La empresa iSC GmbH o la tienda especializada competente garantiza la reparación de los fallos o el cambio del aparato de acuerdo con la siguiente tabla, sin que por ello se vean afectados los derechos legales a prestación de garantía. Categoría Ejemplo Prestación de garantía Fallos de material o de diseño 24 meses Piezas de desgaste* 6 meses Material de consumo/ Piezas de consumo* Muelas de lijar, muelas de pulir, accesorios de lijado Garantía sólo en caso de noti- fi cación inmediata del defecto (24h después de la compra / fecha del recibo de compra) Falta de piezas 5 días laborales *¡no tiene por qué estar incluido en el volumen de entrega! En lo que se refi ere a piezas de desgaste, material de consumo y falta de piezas, la empresa iSC GmbH o la tienda especializada competente garantiza una reparación del fallo o una sustitución del producto, únicamente si el defecto se indica en un plazo de 24h (material de consumo), 5 días laborales (piezas que faltan) o 6 meses (piezas de desgaste) tras la compra y se justifi ca la fecha de compra me- diante el recibo de compra. En caso de daños de material o diseño dentro del período de garantía, envíenos el aparato con la tarje- ta que lo acompaña completamente cumplimentada. Es importante indicar una descripción exacta del fallo. Para ello, es preciso responder a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)? Describa ese fallo en el funcionamiento. Anl_TH_XG_75_Kit_SPK7.indb 78Anl_TH_XG_75_Kit_SPK7.indb 78 16.07.13 15:4816.07.13 15:48E

Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía regulan prestaciones de la garantía adicionales. Sus derechos le-

gales a prestación de garantía no se ven afectados por la presente garantía. Nuestra prestación de garantía es gratuita para usted.

2. La prestación de garantía se extiende exclusivamente a defectos ocasionados por fallos de material

o de producción y está limitada a la reparación de los mismos o al cambio del aparato. Tenga en consideración que nuestro aparato no está indicado para un uso comercial, en taller o industrial. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato en zonas industria- les, comerciales o talleres, así como actividades similares. De nuestra garantía se excluye cualquier otro tipo de prestación adicional por daños ocasionados por el transporte, daños ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada), aplicaciones impropias o indebidas (como, p. ej., sobrecarga del aparato o uso de her- ramientas o accesorios no homologados), no observancia de las disposiciones de mantenimiento y seguridad, introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo), uso violento o infl uencias externa (como, p. ej., daños por caídas), así como por el desgaste habitu- al por el uso. Esto se aplica especialmente en aquellas baterías para las que ofrecemos un plazo de garantía de 12 meses. El derecho a garantía pierde su validez cuando ya se hayan realizado inter- venciones en el aparato.

3. El periodo de garantía es de 2 años y comienza en la fecha de la compra del aparato. El derecho de

garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.

4. Para hacer efectivo su derecho a garantía, envíe gratuitamente el aparato defectuoso a la dirección

indicada a continuación. Adjunte el original del ticket de compra u otro tipo de comprobante de compra con fecha. ¡A tal efecto, guarde en lugar seguro el ticket de compra como comprobante! Describa con la mayor precisión posible el motivo de la reclamación. Si nuestra prestación de ga- rantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta. Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicio técnico. Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a las condiciones de garantía de este manual de instrucciones. Anl_TH_XG_75_Kit_SPK7.indb 79Anl_TH_XG_75_Kit_SPK7.indb 79 16.07.13 15:4816.07.13 15:48P
