Produkttyp	Doppelschleifbock mit flexibler Welle
Marke	Einhell
Modell	THXG 75 Kit
Netzspannung	230 V ~ 50 Hz
Leistungsaufnahme	120 W
Leerlaufdrehzahl	0 - 9900 U/min (variabel)
Schleifscheibendurchmesser	75 mm (Schleif- und Polierscheibe)
Scheibendicke	20 mm
Scheibenloch	10 mm
Max. Umfangsgeschwindigkeit	40 m/s
Gewicht	2,2 kg
Schutzklasse	II (Schutzisolierung)
Schalldruckpegel	75,8 dB(A)
Schallleistungspegel	88,7 dB(A)
Vibrationsemissionswert	a ≤ 2,5 m/s², K = 1,5 m/s²
Hauptfunktionen	Schleifen, Polieren, Gravieren, Schneiden, Fräsen, Entgraten
Mitgeliefertes Zubehör	Flexible Welle, 100 Zubehörteile (Schleifscheiben, Spitzen, Bürsten usw.), Schutzglas, Funkenschutz, Werkstückauflage
Wartung und Reinigung	Regelmäßig mit einem feuchten Tuch und milder Seife reinigen; keine aggressiven Reinigungsmittel verwenden
Sicherheit	Verstellbarer Funkenschutz, Schutzglas, Ein-/Ausschalter, Not-Aus an der flexiblen Welle
Ersatzteile und Reparierbarkeit	Ersatzteile beim Hersteller oder Kundendienst erhältlich; Austausch durch Fachpersonal
Lagerung	Dunkler, trockener, frostfreier Ort, zwischen 5 und 30°C
Garantie	2 Jahre (Material-/Herstellungsfehler), 6 Monate Verschleißteile

Häufig gestellte Fragen - THXG 75 Kit EINHELL

Welche Sicherheitsvorkehrungen sind vor der Verwendung des Schleifbocks Einhell THXG 75 Kit zu treffen?

Tragen Sie stets eine Schutzbrille, eine Staubmaske und einen Gehörschutz. Stellen Sie sicher, dass der Funkenschutz und die Werkstückauflagen korrekt eingestellt sind (max. 2 mm Abstand). Ziehen Sie vor jeglicher Einstellung oder Wartung den Netzstecker.

Wie tausche ich die Schleifscheiben des Schleifbocks aus?

Schrauben Sie die 3 Schrauben der Schutzhaube ab und entfernen Sie sie. Lösen Sie die Mutter (Achtung: Linksgewinde für linke Scheibe, Rechtsgewinde für rechte) während Sie die Gegenschraube festhalten. Entfernen Sie den Flansch und die alte Scheibe. Montieren Sie die neue Scheibe in umgekehrter Reihenfolge. Ziehen Sie mit einem Tuch an, um ein zu festes Anziehen zu vermeiden.

Wie verwende ich die mit dem THXG 75 Kit gelieferte flexible Welle?

Stecken Sie die Innenachse der flexiblen Welle in die Führungsachse. Drehen Sie die Befestigungsmutter von Hand fest (Linksgewinde). Achtung: Bei Arbeiten mit der flexiblen Welle muss das Schutzglas an der Werkstückauflage positioniert sein, um unbeabsichtigten Kontakt mit der Schleifscheibe zu vermeiden.

Welche Drehzahl für verschiedene Arbeiten verwenden?

Verwenden Sie eine hohe Drehzahl für kleine Fräser und Schleifspitzen, und eine niedrige Drehzahl für große Fräser. Stellen Sie die Drehzahl mit dem Regler (11) ein. Die maximale Leerlaufdrehzahl beträgt 9900 U/min.

Wie reinige und warte ich den Schleifbock?

Ziehen Sie den Netzstecker. Reinigen Sie das Gerät mit einem feuchten Tuch und etwas milder Seife. Verwenden Sie keine aggressiven Reinigungsmittel. Achten Sie darauf, dass kein Wasser eindringt. Halten Sie die Lüftungsschlitze und das Gehäuse sauber. Keine internen Teile müssen gewartet werden.

Welches Zubehör ist im Kit enthalten?

Das Kit enthält über 100 Zubehörteile: Schleif- und Polierscheibe, Schleifbänder, Schleifspitzen, Fräser, Drahtbürsten, Polierstein, Spannzangen, Polierpaste, Spannhülse 2,0-3,2 mm und flexible Welle.

Wie stelle ich den Funkenschutz und die Werkstückauflage ein?

Stellen Sie den Funkenschutz (3) mit der Stellschraube (10) so ein, dass der Abstand zur Schleifscheibe maximal 2 mm beträgt. Gleiches gilt für die Werkstückauflagen (8) mit den Sternschrauben (7). Passen Sie regelmäßig nach, um den Verschleiß der Scheiben auszugleichen.

Wie lange ist die Garantie und wie aktiviere ich sie?

Die Garantie beträgt 24 Monate auf Material- oder Herstellungsfehler und 6 Monate auf Verschleißteile. Bewahren Sie den Kaufbeleg auf. Bei Problemen wenden Sie sich an den Kundendienst oder den Baumarkt. Das Gerät ist frachtfrei mit ausgefülltem Garantieschein und Fehlerbeschreibung einzusenden.

Kann der Schleifbock für professionelle Anwendungen verwendet werden?

Nein, dieses Gerät ist für den Hausgebrauch konzipiert, nicht für gewerbliche, industrielle oder handwerkliche Umgebungen. Nicht bestimmungsgemäße Verwendung führt zum Garantieverlust und kann Risiken darstellen.

Wie lagere ich das Gerät nach Gebrauch?

Lagern Sie das Gerät und sein Zubehör an einem dunklen, trockenen, frostfreien Ort, unzugänglich für Kinder. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie es idealerweise in der Originalverpackung auf.

BEDIENUNGSANLEITUNG THXG 75 Kit EINHELL

D Originalbetriebsanleitung Doppelschleifer

Art.-Nr.: 44.125.60 I.-Nr.: 11013

1

2 3 4 10 5 6 8 9 1 11 7 12 14 13

2a

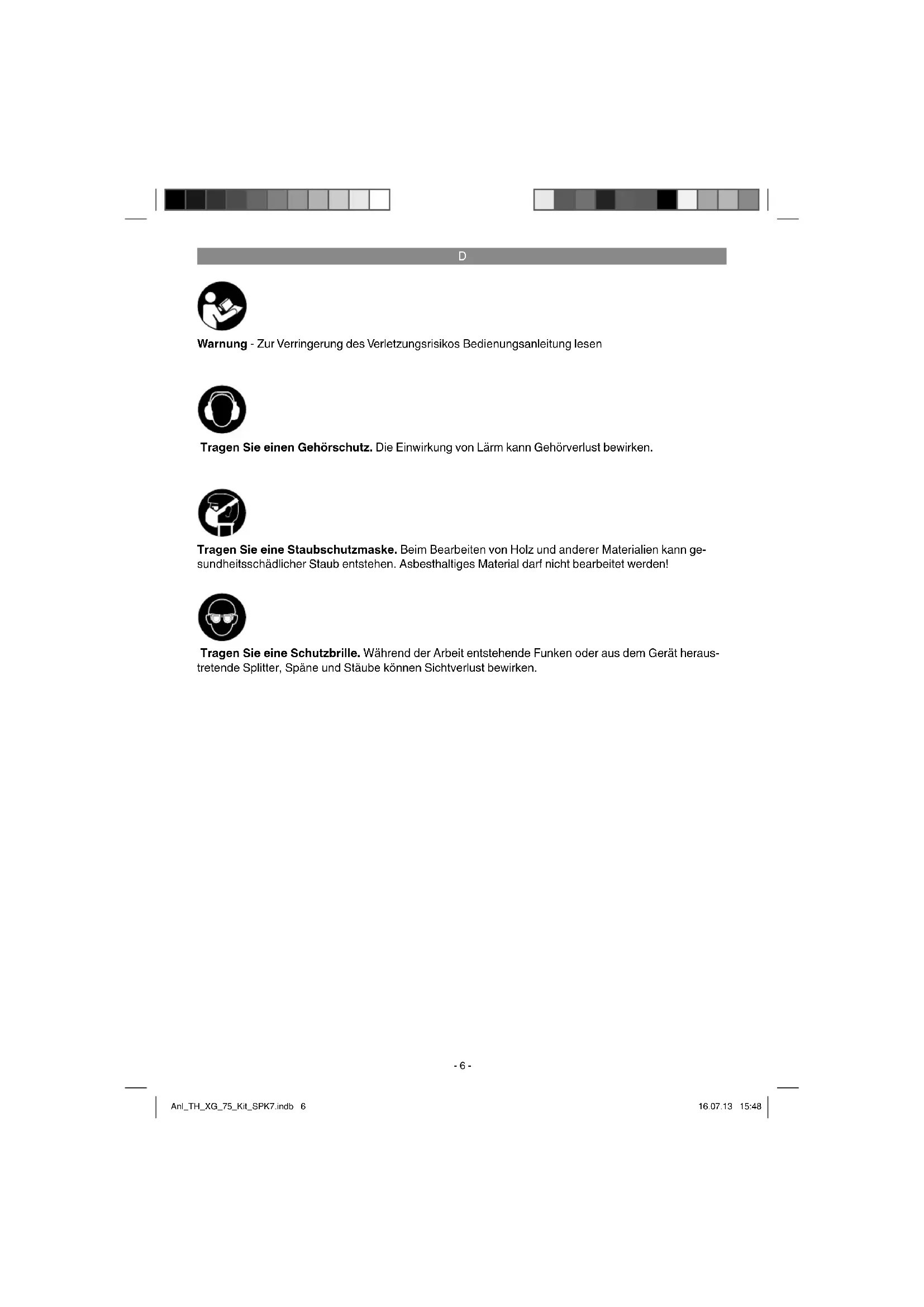

Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraus-tretende Splitter, Späne und Stäube können Sichtverlust bewirken.

-6-

D

⚠️ Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen!

⚠️ Warnung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

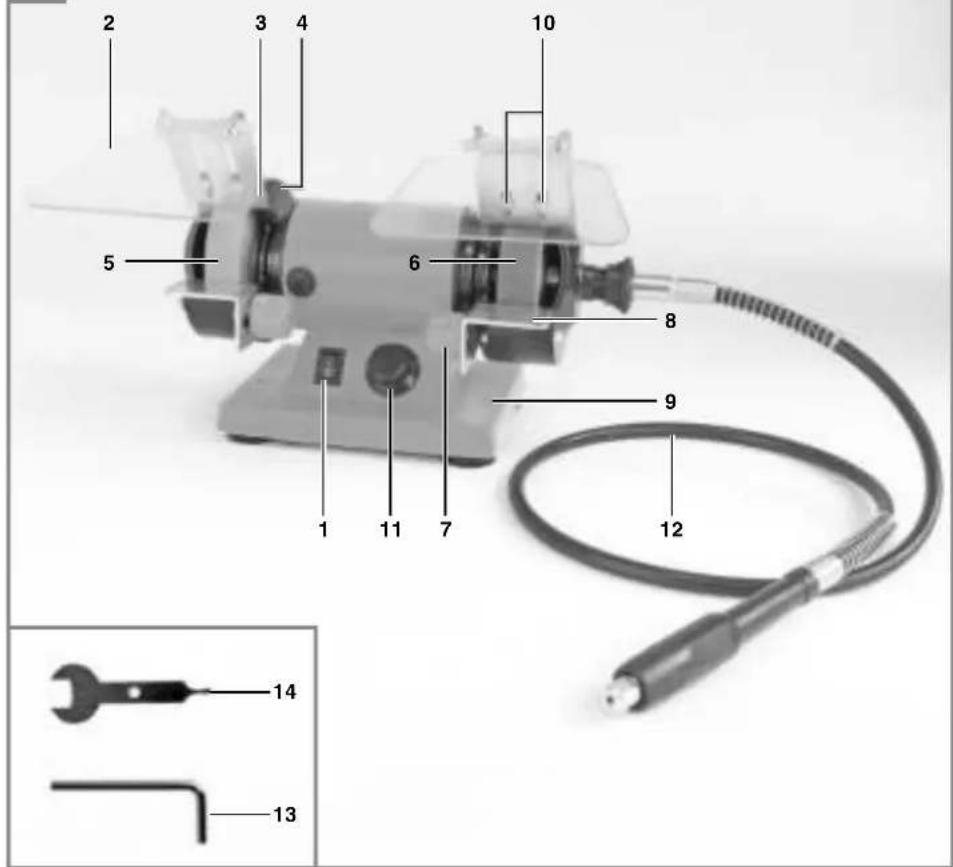

2.1 Gerätebeschreibung (Bild 1)

1 Ein-/Aus-Schalter
2 Schutzglas
3 Funkenabweiser
4 Schutzhaube
5 Schleifscheibe
6 Polierscheibe
7 Sternschraube Werkstückaufl age
8 Werkstückaufl age
9 Befestigungslöcher
10 Justierschraube Funkenabweiser
11 Drehzahlregler
12 Flexible Welle
13 Arretierstift
14 Schlüssel

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an den nächstgelegenen zuständigen Baumarkt. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Garantiebestimmungen am Ende der Anleitung.

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Achtung!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Doppelschleifer
• Schutzglas mit Funkenabweiser
• Werkstückauflage
- Flexible Welle
• 100 tlg. Zubehör
• Originalbetriebsanleitung
• Sicherheitshinweise

D

3. Bestimmungsgemäße Verwendung

Der Doppelschleifer ist ein Kombigerät zum Schleifen und Polieren von Metallen, Kunststoff en und anderen Materialien unter Verwendung der entsprechenden Schleifscheiben.

Die fl exible Welle ist zum Schleifen, Entgraten, Polieren, Gravieren, Schneiden, Fräsen, Reinigen von Holz, Metall und Kunststoff en im Modellbau, Werkstatt und Haushalt ausgelegt. Verwenden Sie das Werkzeug und das Zubehör nur für die beschriebenen Anwendungen.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden! Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch die Konstruktion und den Aufbau der Maschine können folgende Punkte auftreten:

Berührung der Schleifscheibe im nicht abgedeckten Bereich.
- Herausschleudern von Teilen aus beschädigten Schleifscheiben.
- Herausschleudern von Werkstücken und Werkstückteilen.
- Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung: 230 V \~ 50 Hz
Aufnahmeleistung: 120W
Leerlaufdrehzahl n_0 : 0-9900 min ^-1
ø Schleifscheibe: 75 mm
ø Polierscheibe: 75 mm
Scheibendicke: 20 mm
ø Bohrung Scheiben: 10 mm
max. Umfanggeschwindigkeit:....40 m/s
Schutzklasse 11/10
Gewicht: 2,2 kg

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entsprechend EN 61029 ermittelt.

Schalldruckpegel L_pA 75,8dB(A)

Unsicherheit K_nA 3dB

Schallleistungspegel L_WA .....88,7 dB(A)

Unsicherheit K_WA 3 dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 61029.

Schwingungsemissionswert a_h ≤ 2,5 m/s ^2 Unsicherheit K = 1,5 m/s ^2

Warnung!

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden.

D

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.
- Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
- Lassen Sie das Gerät gegebenenfalls überprüfen.
- Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
• Tragen Sie Handschuhe.

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub- schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Ziehen Sie vor allen Wartungs- und Montagearbeiten den Netzstecker.

Die Maschine muss standsicher aufgestellt werden, d. h. auf einer Werkbank o. ä. festschrauben.
- Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
• Die Schleif- und Polierscheibe muss frei laufen können.
- Überzeugen Sie sich vor dem Anschließen der Maschine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

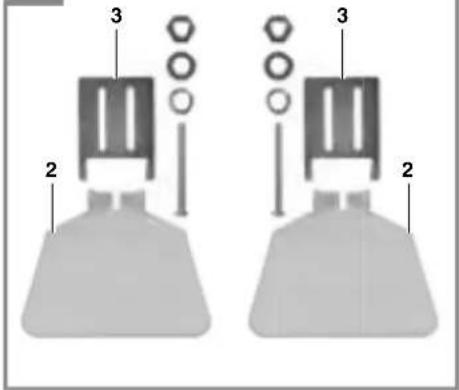

5.1 Montage Funkenabweiser (Bild 2-4 / Pos. 3)

Montieren Sie die Funkenabweiser (3) mit Hilfe der Justierschraube (10) am Doppelschleifer.

5.2 Einstellung Funkenabweiser (Bild 5 / Pos. 3)

• Stellen Sie den Funkenabweiser (3) mittels der Justierschraube (10) so ein, dass der Abstand zwischen Trockenschleifscheibe (5) und Funkenabweiser (3) so gering wie möglich und in keinem Fall größer als 2 mm ist.
• Stellen Sie den Funkenabweiser (3) periodisch so ein, so dass der Verschleiß der Scheibe ausgeglichen wird.

5.3 Montage Werkstückaufl agen (Bild 6 / Pos. 8)

Verschrauben Sie die Werkstückaufl agen (8) mit der Sternschraube (7) am Doppelschleifer.

5.4 Einstellung Werkstückaufl agen (Bild 7 / Pos. 8)

• Stellen Sie die Werkstückauflagen (8) mit Hilfe der Sternschrauben (7) so ein, dass der Abstand zwischen Trockenschleifscheibe (5) und Werkstückauflage (8) so gering wie möglich und in keinem Fall größer als 2 mm ist.
• Stellen Sie die Werkstückauflagen (8) periodisch so ein, dass der Verschleiß der Trockenschleifscheibe (5) ausgeglichen wird.

5.5 Wechsel der Scheiben (Bild 8-9)

Entfernen Sie die 3 Schrauben (A) des Schutzhaubenseitenteils (B) und nehmen Sie dieses ab. Lockern Sie die Mutter (D) (Achtung die linke Schleifscheibe ist mit einem Linksgewinde verschraubt, die rechte Polierscheibe mit einem Rechtsgewinde), indem Sie die Mutter der gegenüberliegenden Schleifscheibenhalterung gegenhalten. Nehmen Sie anschließend den Flansch (C) ab. Nun können Sie die Schleifscheibe (5) austauschen. Die Montage erfolgt in umgekehrter Reihenfolge. Die Montage erfolgt mit Hilfe eines Lappens. Setzen Sie den Flansch (C) und die Mutter (D) auf die Welle und halten mit dem Lappen gegen, wenn Sie die Mutter (D) festziehen.

D

5.6 Montage der fl exiblen Welle (Abb. 10)

• Stecken Sie die Innenachse (a) der der flexiblen Welle (12) in die Führungswelle des Gerätes
• Schrauben Sie die Fixierungsmutter der flexiblen Welle an dem Gewinde am Gerät per Hand fest (Linksgewinde).

Achtung!

Wenn Sie mit der fl exiblen Welle (12) Arbeiten, muss das Schutzglas (2) ganz an die Werkstückaufl age (8) angelegt werden, um ein unkontrolliertes Berühren der Scheiben zu vermeiden.

5.7 Einsetzen der verschiedenen

Werkzeuge in die fl exible Welle (Abb. 11)

1. Drücken Sie den mitgelieferten Arretierstift (13) in die Bohrung der fl exiblen Welle (12) und drehen Sie diese bis der Stift einrastet.
2. Lösen Sie nun die Spannzangenfuttermutter.
3. Das gewünschte Werkzeug bis zum Anschlag in die Spannhülse einsetzen und die Spannzangenfuttermutter festschrauben.

6. Bedienung

6.1 Ein-/Ausschalter (1)

Stellen Sie den Ein-/Ausschalter (1) zum Einschalten auf die Position I. Zum Ausschalten Ein-/Ausschalter (1) in Position 0 bringen.

Achtung!

Wenn Sie nicht mit der fl exiblen Welle (12) Arbeiten, darf diese nicht am Gerät montiert sein, da diese unkontrolliert umherfl liegen kann.

Warten Sie nach dem Einschalten ab, bis das Gerät seine maximale Drehzahl erreicht hat. Beginnen Sie erst dann mit dem Schleifen.

6.2. Drehzahlregler (Abb. 1)

Die gewünschte Drehzahl können Sie am Regler (11) einstellen.

6.2.1 Drehzahl Flexible Welle

Die richtige Drehzahl ist vom eingesetzten Werkzeug und dem zu bearbeitenden Material abhängig.

6.3. Hinweise zur Drehzahleinstellung

• kleine Fräser/Schleifstifte: hohe Drehzahl
• große Fräser/Schleifstifte: niedrige Drehzahl

6.4. Arbeitshinweise

• Üben Sie nur mäßigen Druck auf das zu bearbeitende Werkstück aus, damit dieses mit gleich bleibender Drehzahl bearbeitet werden kann.
• Starker Druck beschleunigt den Arbeitsvorgang nicht sondern führt zum Abbremsen bzw. Stillstand der Antriebseinheit und somit zur Überlastung des Motors.
• Kleine Werkstücke sind zur eigenen Sicherheit mit einer Schraubzwinge oder einem Schraubstock zu sichern.
• Feinarbeiten/Gravieren: Antriebseinheit wie einen Kugelschreiber halten
• Grobarbeiten: Antriebseinheit wie einen Hammerstiel halten.

6.5 Schleifen

• Legen Sie das Werkstück auf die Werkstück-auflage (8) auf und führen Sie es langsam im gewünschten Winkel an die Schleifscheibe (5) heran, bis es diese berührt.
• Bewegen Sie das Werkstück leicht hin und her um ein optimales Schleifergebnis zu erhalten. Die Schleifscheibe (5) wird so außerdem gleichmäßig abgenutzt. Lassen Sie das Werkstück zwischendurch abkühlen.

Achtung!

Sollte beim Arbeiten die Scheibe blockieren, nehmen Sie bitte ihr Werkstück weg und warten, bis das Gerät seine Höchstdrehzahl erneut erreicht hat.

6.6 Polieren

• Schleiffläche der Polierscheibe (6) mit einer dünnen Schicht Polierpaste (Abb. 18/ Pos. 3) überziehen
• Werksstück in Polierrichtung andrücken und in einer Pendelbewegung nach links und rechts bewegen.
• Polierarbeiten immer in Drehrichtung der Polierscheibe (6) durchführen.

Achtung!

Polieren gegen die Drehrichtung der Polierscheiben kann zu Beschädigung der Polierscheiben und dadurch zu Verletzungen führen.

D

7. Zubehör

7.1. Zubehör (Abb. 12)

1 Schleifscheibe
2 Schleifband (klein)
3 Schleifband (groß)
4 Trennscheibe

7.2. Zubehör (Abb. 13)

1 Fräser (Kugel)
2 Fräser (Spitze)
3 Fräser (Zylinder)
4-5 Schleifstifte

7.3. Zubehör (Abb. 14)

1-5 Schleifstifte (sehr fein)

7.4. Zubehör (Abb. 15)

1-3 Schleifstifte (fein)
4-5 Schleifstifte (grob)

7.5. Zubehör (Abb. 16)

1-4 Topfbürsten
5-7 Messing-Drahtbürsten

7.6. Zubehör (Abb. 17)

1 Trennscheibe (fein)
2 Schleifwalze für Schleifbänder (klein)
3 Spanndorn für Trenn- und Schleifscheiben
4 Schleifwalze für Schleifbänder (groß)
5 Aufspanndorn für Filzscheiben

7.7. Zubehör (Abb. 18)

1 Filzpolierscheibe (klein)
2 Filzpolierscheibe (groß)
3 Polierpaste
4 Schleifstein

7.8. Zubehör (Abb. 19)

1 Spannhülse 2,0-3,2 mm

8. Austausch der Netzanschlussleitung

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.

9. Reinigung, Wartung und Ersatzteilbestellung

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

9.1 Reinigung

- Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

9.2 Wartung

Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile.

9.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

- Typ des Gerätes

• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

D

10. Entsorgung und Wiederverwertung

Das Gerät befinet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

11. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

Garantiebestimmungen

Die Fa. iSC GmbH bzw. der zuständige Baumarkt garantiert die Behebung von Mängeln bzw. den Geräteaustausch entsprechend der unten stehenden Übersicht, wobei die gesetzlichen Gewährleistungsansprüche unberührt bleiben.

Kategorie Beispiel Garantieleistung
Mängel an Material oder Konstruktion		24Monate
Verschleißteile*6Monate
Verbrauchsmaterial/Verbrauchsteile*	Schleifscheiben, Polierscheiben, Schleifzubehör	Garantie nur bei Sofortdefekt (24h nach Kauf / Kaufbelegdatum)
Fehlteile5Arbeitstage

* nicht zwingend im Lieferumfang enthalten!

Bezüglich Verschleißteilen, Verbrauchsmaterial und Fehlteilen garantiert die Fa. iSC GmbH bzw. der zuständige Baumarkt eine Mängelbehebung bzw. eine Nachlieferung nur, wenn der Mangel innerhalb von 24h (Verbrauchsmaterial), 5 Arbeitstagen (Fehlteilen) oder 6 Monaten (Verschleißteile) nach Kauf angezeigt und das Kaufdatum durch Kaufbeleg nachgewiesen wird.

Bei Mängeln an Material oder Konstruktion, bitten wir Sie im Garantiefall das Gerät zusammen mit beiliegender Gerätekarte einzureichen und diese vollständig auszufüllen. Wichtig ist hierbei eine genaue Fehlerbeschreibung anzugeben.

Beantworten Sie hierfür folgende Fragen:

• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
  Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die untenangegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Dies gilt insbesondere für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewähren. Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriff e vorgenommen wurden.

1. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.
2. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät portofrei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Für Verschleiß-/Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Garantiebestimmungen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

Telefon: +49 [0] 180 5 120 509 · Telefax +49 [0] 180 5 835 830

(Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min)

Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an. E-Mail: [e-mail] · Internet: www.isc-gmbh.info

D

1 Service Holiine: 01805 120 509 · www.isc-gmbh.info · Mo-Fr 8:00-18:00 UrH (Fesentzpreis: 14 ctrmin, Mobilunkpreise maximale: 42 ctrmin; Auserhalb Deutschlands falten statidessen Geburten für ein registriere Gesprach ins dt. Fesnetz an.)
2 Name:	Returen-Nr. ISC:
Strabe / Nr.:	Telefon:
PLZ: Ort:	Mobil:
3 Watcher Feihler ist aurgesteten (gendeue Angabe): Art.-Nr.:	I.-Nr.:
Sehr geehe Karudin, senir geehter Kunde, blie beschleben Sie uns die von Ihnen festeigelte Fertikunion Inves Gerätes als Grund Liver Beachstanding möglichst genau, Daduch konnen wir für Sie fina Rakamation schneller beaubeten und Ihnen schneller hellen, Eine zu ungeneue Beschreibung mit Begitten wie "Gerät Unkholder nicht" oder "Gerät delek" verzogen Ingegen die Baebetling anblich.
4 Garantie JA NEIN Kaubeleg-Nr. / Datum:
1 Service Holiine konzakleren oder bei iSC-Webadresse annmelden - es wird Ihnen eine Reuvernummer Zugeltell | 2 ihre Anschritt entitragen

GB

4. Technische gegevens

Netspanning: 230 V \~ 50 Hz

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
GB explains the following conformity according to EU directives and norms for the following product
F déclare la conformité suivante selon la directive CE et les normes concernant l'article
I dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
NL verklaart de volgende overeenstemming conform EU richtlijn en normen voor het product
E declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
P declara a seguinte conformidade, de acordo com a directiva CE e normas para o artigo
DK attesterer følgende overensstemmelse i medfør af EU-direktiv samt standarder for artikel
S förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikeln
FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien vaatimukset
EE töendab toote vastavust EL direktiivile ja standarditele
CZ vydává následující prohlásení o shodě podle směrnice EU a norem pro výrobek
SLO potrjuje sledečo skladnost s smernico EU in standardi za izdelek
SK vydáva nasledujúce prehlásenie o zhode podl'a smernice EU a noriem pre výrobok
H a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki

PL deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно Директива на ЕС и норми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina ši atltikima EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE și normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl
BIH potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl
RS potvrđuje sledeću usklađenost prema smemicama EZ i normama za artikal
RUS следующим удостоверяется, что следующие продукты соответствуют директивам и нормам EC
UKR проголшує про зазначену нижче відповідність виробу директивам та стандартам ЄС на виріб
МК ја изјавува следната сообрэност согласно ЕУ-директивата и нормите за артикли
TR Ürünü ile ilgili AB direktifleri ve normalı gereğince aşağıda açıklanan uygunluğu belirtir
N erklærer følgende samsvar i henhold til EU-direktivet og standarder for artikkel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

Doppelschleifer TH-XG 75 Kit (Einhell)

□87/404/EC_2009/105/EC
□2005/32/EC_2009/125/EC
2006/95/EC
2006/28/EC
X 2004/108/EC
2004/22/EC
□1999/5/EC
□97/23/EC
□ 90/396/EC_2009/142/EC
□89/686/EC_96/58/EC
X 2011/65/EC

X 2006/42/EC

Annex IV

Notified Body:

Notified Body No.:

Reg. No.

□ 2000/14/EC\_2005/88/EC

□ Annex V

Annex VI

Noise: measured L_ = dB(A) ; guaranteed L_ = dB(A)

Landau/Isar, den 09.04.2013

Wentao/Product-ManagementWeichselgartner/General-Manager

First CE: 13

Art.-No.: 44.125.60 I.-No.: 11013
