GEBRUIKSAANWIJZING SCHTB510 PANASONIC

Dank u voor de aankoop van dit product.

Gelieve deze gebruiksaanwijzing aandachtig door te lezen voor een optimale prestatie en een veilig gebruik van het systeme.

Bewaar deze gebruiksaanwijzing.

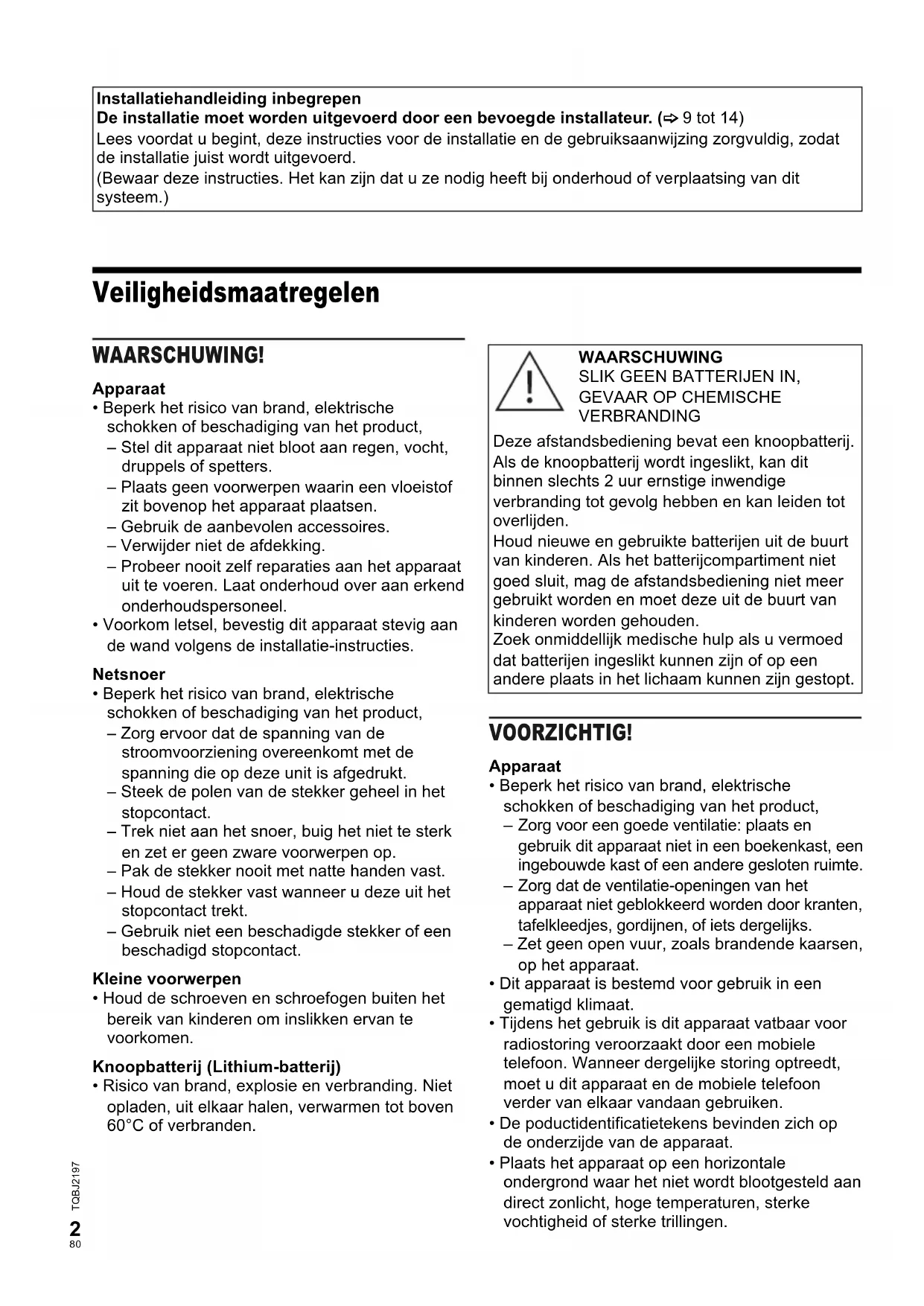

Installatiehandleiding inbegrepen

De installment moet worden uitgevoerd door een bevoegde installateur. ( 9 tot 14)

Lees voordat u begint, deze instructies voor de installmentie en de gebruiksaanwijzing zorgvuldig, zodat de installmentie juist worden uitgevoerd.

(Bewaar deze instructies. Het kan zijn dat u ze nodig heeft bij onderhoud of verplaatsing van dit systeme.)

Veiligheidsmaatregelen

WAARSCHUWING!

Apparaat

• Beperk het risico van brand, elektrische schokken of beschadiging van het product,
• Stel dit apparaat nicht bloot aan regen, vocht, druppels of spetters.
• Plaats geen voorwerpen waarin een vloeistof zit bovenop het apparaatplaatsen.
• Gebruik de aanbevolen accessoires.
• Verwijder Niet de afdekking.
• Probeer nooit zich reparaties aan het apparaatuit te voeren. Laat onderhoud over aan erkendonderhoudspersoneel.
• Voorkom letsel, bevestig dit apparaat stevig aan de wand volgens de installment-instructies.

Netsnoer

• Beperk het risico van brand, elektrische schokken of beschadiging van het product,
• Zorg ervoor dat de spanning van de stroomvoorziening overeenkomt met de spanning die op deze unit is afgedrukt.
• Steek de polen van de stekker geheel in het stopcontact.
  Trek Niet aan het snoer, buig het Niet te sterken et er geen zware voorwerpen op.
  Pak de stekker nooit met natte handen vast.
• Houd de stekker vast wanneer u deze uit het stopcontact trekt.
• Gebruik Niet een beschadigde stekker of een beschadigd stopcontact.

Kleine voorwerpen

• Houd de schroeven en schroefogen buiten het bereik van kinderen om inslikken ervan te voorkomen.

Knoopbatterij (Lithium-batterij)

• Risico van brand, explosie en verbranding. Niet opladen,uit elkaar halen,verwarmen tot boven 60^ of verbranden.

WAARSCHUWING

SLIK GEEN BATTERIJEN IN, GEVAAR OP CHEMISCHE VERBRANDING

Deze afstandsbediening bevat een knoopbatterij. Als de knoopbatterij worden ingeslikt, kan dit binnen slechts 2aar ernstige inwendige verbranding tot gevolg hebben en kan leiden tot overlijden.

Houdijke en gebruekte batterijen uit de buurt van kinderen. Als het batterijkompartiment Niet goed sluit, mag de afstandsbediening Niet meer gebruikt worden en moet deze uit de buurt van kinderen worden gezchoolden.

Zoek onmiddelijk medische hulp als u vermoed dat batterijen ingeslikt hunnen zich of op een andereplaats in het lichaam hunnen zich gestopt.

VOORZICHTIG!

Apparaat

• Beperk het risico van brand, elektrische schokken of beschadiging van het product,

• Zorg voor een goede ventilatie: plaats en gebruik dit apparaat Niet in een boekenkast, een ingebouwde kast of een andere gesloten ruimte.

• Zorg dat de ventilatie-openingen van het apparaat Niet geblokkeerd worden door kranten, tafelkleedjes, gordijnen, of iets dergelijks.

• Zet geen open vuur, zoals brandende kaarsen, op het apparaat.

• Dit apparaat is bestemd voor gebruik in een gematigd klimaat.

• Tijdens het gebruik is dit apparaatvatbaar voor radiostoringveroorzaakt door een mobiele telefoon. Wanner dergelijke storing optreedt, moet u dit apparaat en de mobiele telefoon verder van elkaar vandaan gebruiken.
• De poductidentificatietekens bevinden zich op de onderzijde van de apparaat.
• Plaats het apparaat op een horizontale ondergrond waar het Niet worden blootgesteld aan direct zonlicht, hoge temperaturen, sterke vochtigheid of sterke trillingen.

Netsnoer

• De stekker voor het stopcontact is het apparaat om de verbinding te verbreken. Installeer dit apparaat zo, dat de stekker voor het stopcontact onmiddelijk uit het stopcontact getrokken kan worden.

Knoopbatterij (Lithium-batterij)

Explosiegevaar wanneer de batterij op onjuiste wijze verrangen worden. Vervang alleen door een batterij van het type dat door de fabrikant worden aanbevolen.
- Informeer bij de lokale autoriteiten of bij uw leverancier maar de juiste manier voor de afvalverwerking van de batterijen.
Niet verhitten of bloatstellen aan yuur.
- Laat de batterij(en) Niet gedurende langeijd awhile in een auto die in dezon staat en waarvan de portieren en ramen gesloten zich.
- Steek de batterij er in met de polen maar de juiste zijde.
- Verwijder de batterij, als u de afstandsbediening Langeijd Niet gebruikt. Bewaar de batterijen op een koele, donkere plaats.

De symbolen op dit product (inclusief de accessoires) geben het volgende waar:

Wisselstroom

Apparatuur conform klasse II (de constructie van het product is dubbel geisoleerd.)

AAN

Stand-by

Inhoud

Veiligheidsmaatregelen 2

Geleverde onderdelen. 3

Overzicht van de bedieningsfuncties. 4

Alles aansluiten 7

Opstelling 9

Draadloze aansluitingen 15

Streamen van muziek over het netwerk 16

Basisregeling. 17

Geavanceerde Werking 18

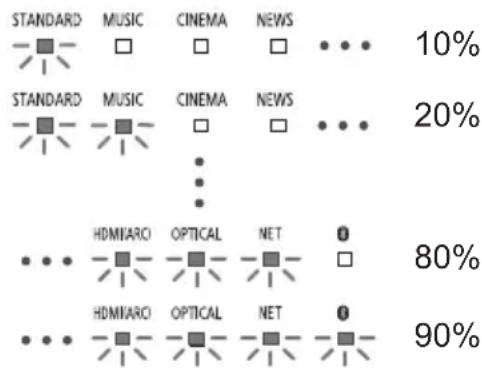

Firmware-updates 19

HDMI CEC. 20

Verhelpen van storingen 20

Verzorging van het apparatus 23

Verlichting van de indicators 24

Geleverde onderdelen

Dit systeem

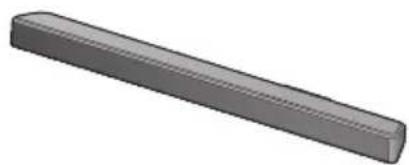

1 Hoofdapparaat (luidspreker) (SU-HTB510)

1 Actieve subwoofer (SB-HWA510)

Accessoires

Gelieve te controlleren of de volgende accessoires zich meegeleverd.

1 Afstandsbediening (met een batterij) (N2QAYC000131)

2 Wandmontagebeugels

4 Schroven

Overzicht van de bedieningsfuncties

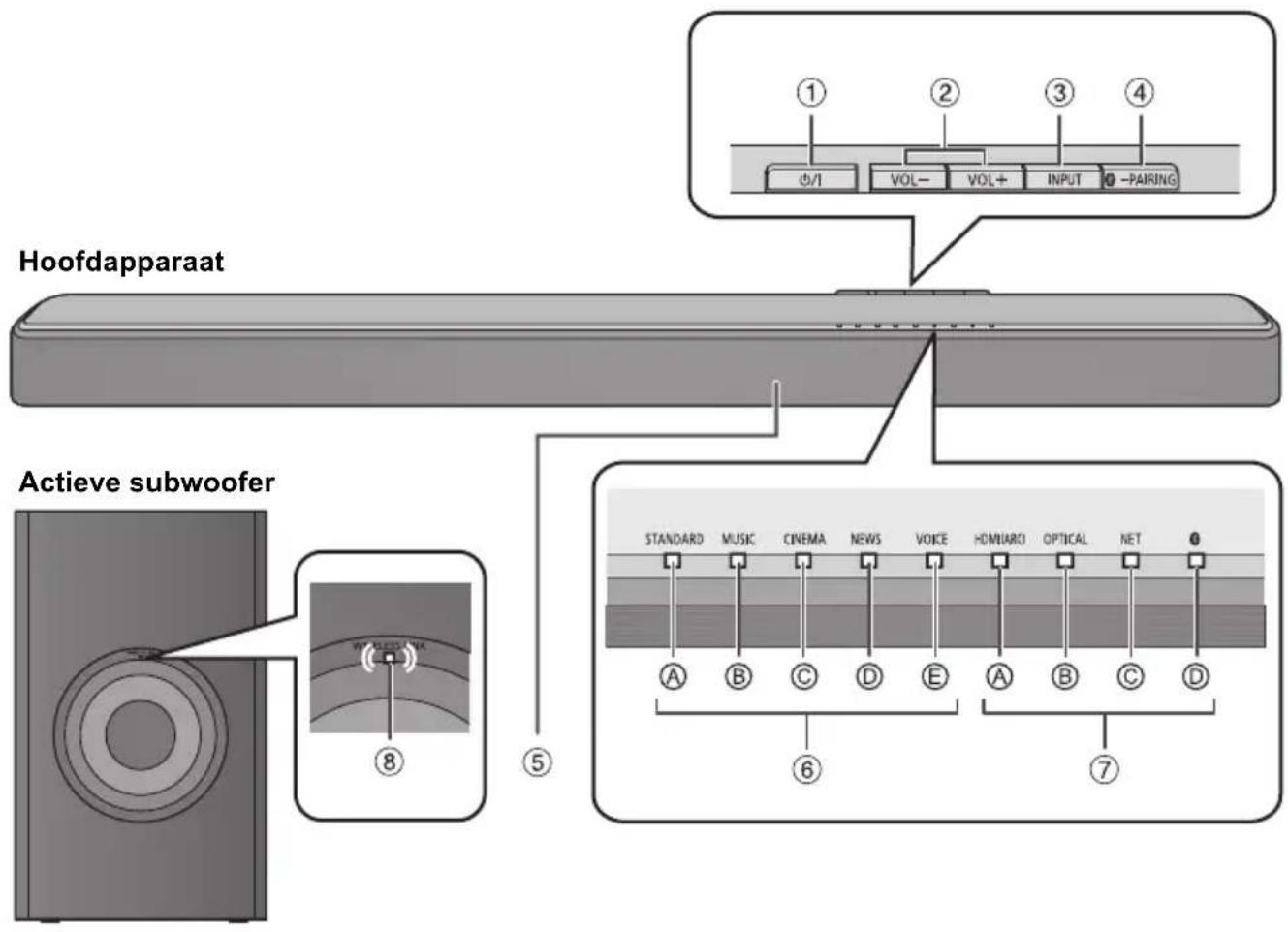

Dit systeem (Voorkant)

① Stand-by/Aan-schakelaar [ / ]

Indrukken om het apparaat aan of uit te schakelen. In de modus Stand-by verbruikt het apparaat nog een geringe hoeveelheid stroom.

② Pas het volumeniveau aan ( 17)

③ Kies de bron voor het ingangssignaal

④ Selecteer het Bluetooth -apparaat als de bron

Houd [AIRING] als u wilt starten met de Bluetooth®-koppeling.

^6 Sensor afstandsbediening

Richt de afstandsbediening op de sensor van de afstandsbediening zonder belemmeringen er:tussen en binnen het werkingsbereik.

Afstand: Minder dan ongeveer 7 m

Hoek: Ongeveer 20^ omhoog en omlaag, 30^ haar links enaar rechts

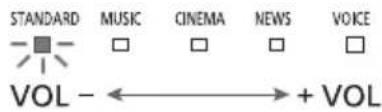

⑥ Indicators voor de geluidsstand

Worden ingeschakeld als de bijbehorende geluidsstand is geselecteerd.

假 STANDARD-indicator
MUSIC-indicator
CINEMA-indicator
NEWS-indicator
⑥ VOICE-indicator

⑦Keuze-indicators

HDMI (ARC)-indicator
OPTICAL-indicator
NET-indicator
© Bluetooth®)-indicator

⑧WIRELESS LINK-indicator (⇒ 15)

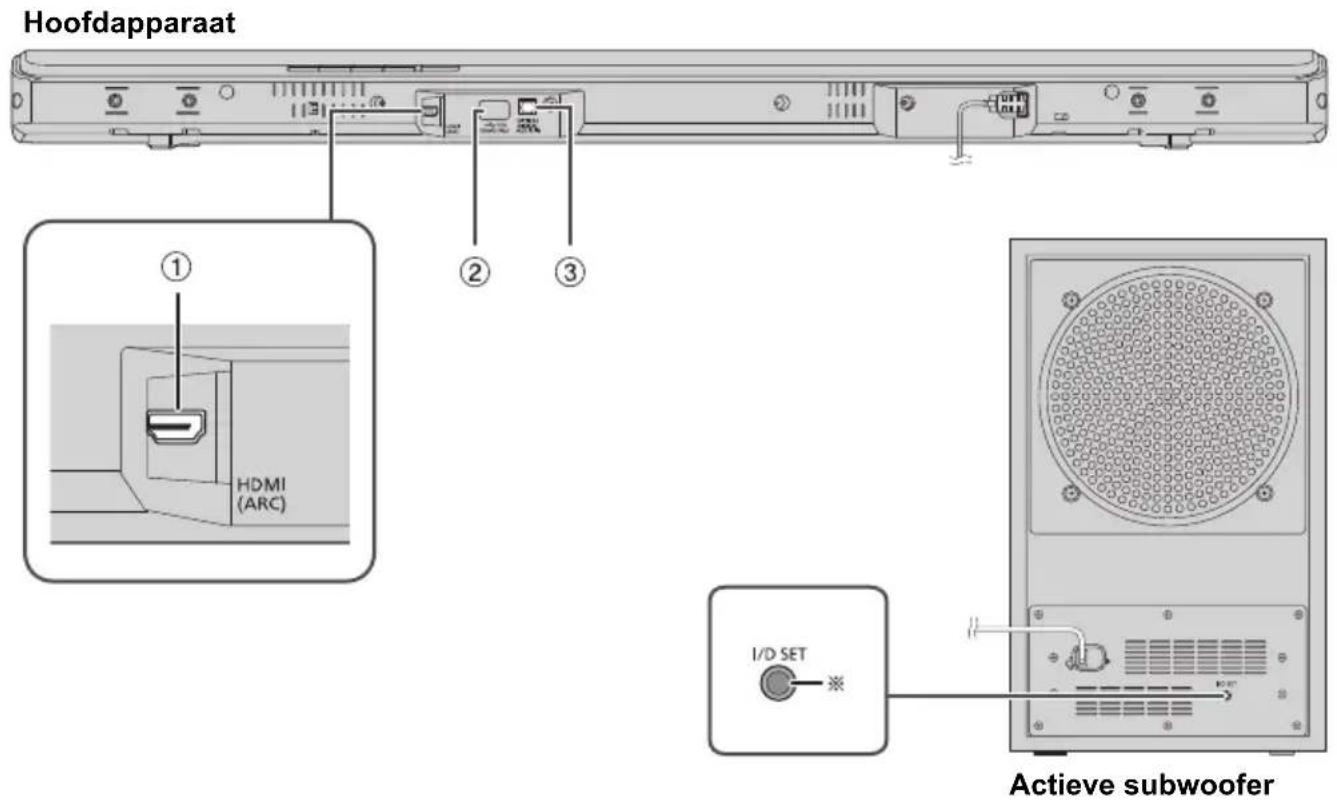

Dit system (Achterkant)

① HDMI (ARC) aansluiting (geschikt voor ARC) ( 7,8)
②USB-poort (alleen voor servicedoeleinden)
③ OPTICAL DIGITAL AUDIO IN aansluiting ( 7)

De knop I/D SET worden alleen gebruikt als de hoofdunit nicht met de actieve subwoofer is gekoppeld. ( 22)

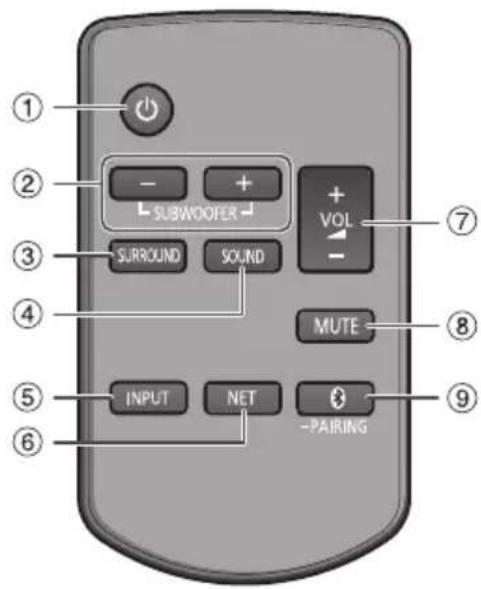

Afstandsbediening

① Zet het hoofdapparaat aan en ui
② Pas het subwooferniveau aan ( 17)
③ Instellen van de surroundstand (⇒ 17)
④ Kies de geluidsstand ( 17)
⑤ Kies de bron voor het ingangssignaal

⑥ Kies "NET" als de bron (⇒ 15)
⑦ Pas het volumeniveau aan ( 17)
⑧ Hetgeluidonderdrukken ( 17)
Kies het Bluetooth -apparaat als de bron Houd [AIRING] als u wilt starten met de Bluetooth-koppeling.

Voorbereiden van de afstandsbediening

Voor het eerste gebruik

Verwijder het isoatieblad.

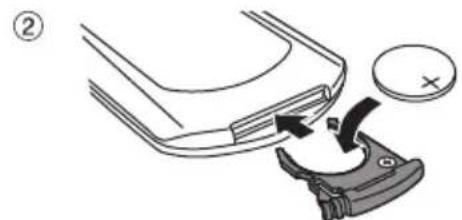

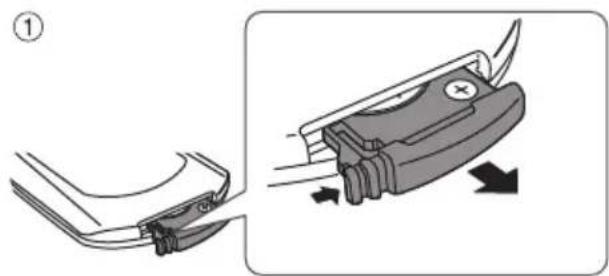

Vervang de batterij

Vervang door een neue batterij enkel (CR2025-lithiumbatterij).

Plaats een neue batterij met de (+) kant maar boven.

Alles aansluten

Schakel alle apparatuur uit voordat u de aansluiting tot stand brengt.

Componenten en snoeren worden afzonderlijk verkocht.

Sluit het netsnoor pas aan nadat alle andere aansluitingen zijn uitgevoerd.

Het TV-apparaat aansluiten

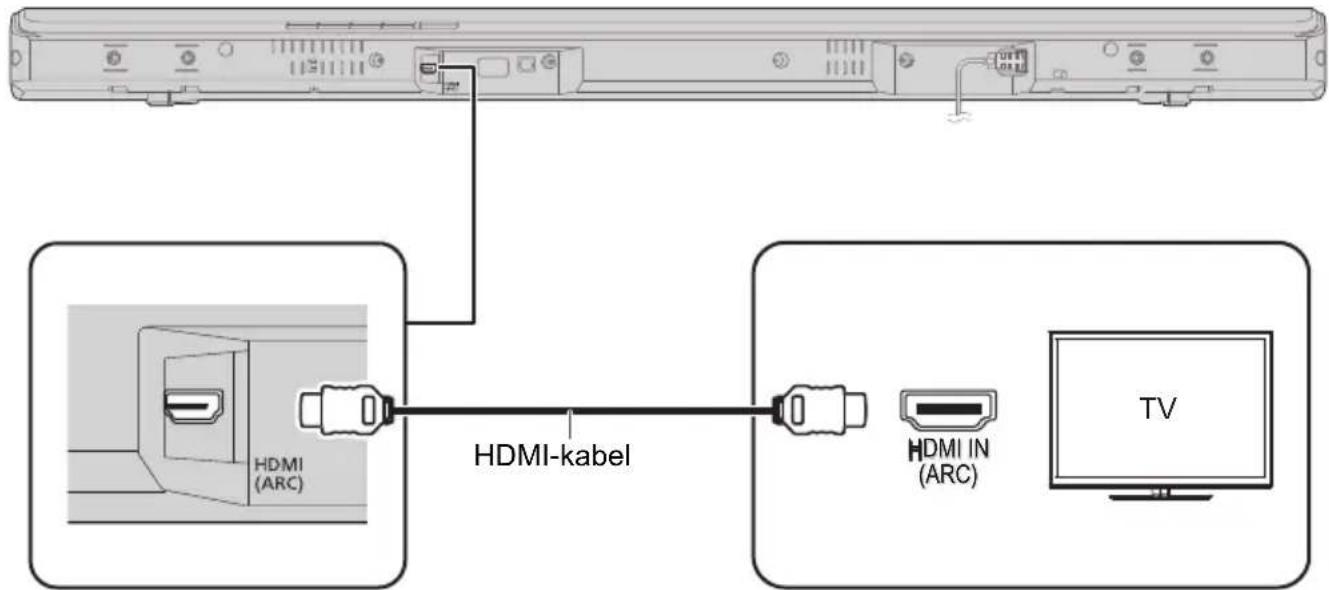

Sluit een TV-apparaat aan dat geschikt is voor ARC

Sluit aan op de aansluiting die geschikt is voor ARC van het TV-apparaat met een high-speed HDMI-kabel die geschikt is voor ARC.

ARC is een HDMI-functionie die het möglichnest met een HDMI-kabel te genieten van zowel geluid als Tv-beelden, is het nicht langer nodig om de optische digitale audiokabel te gebruiken, die normala gebruikt worden om maar het geluid uit de TV te konnen luisteren.

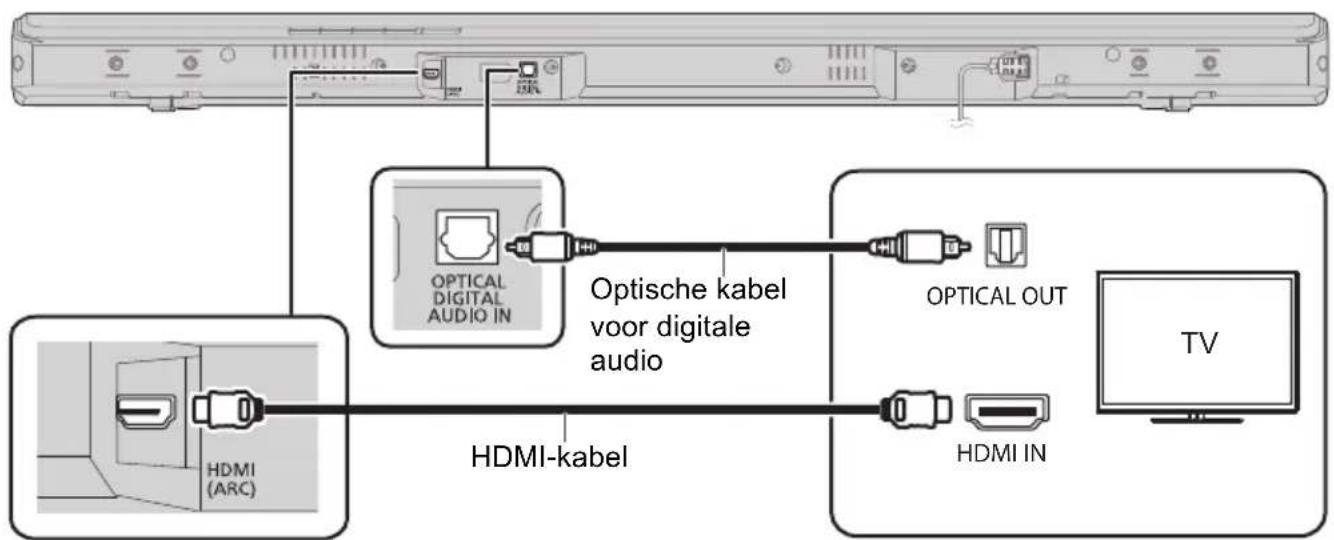

Sluit een TV-apparaat aan dat Niet geschikt is voor ARC

Let bij het aansluiten van de digitale audiokabel goed op de richting en streek het uiteinde correct in de aansluiting.

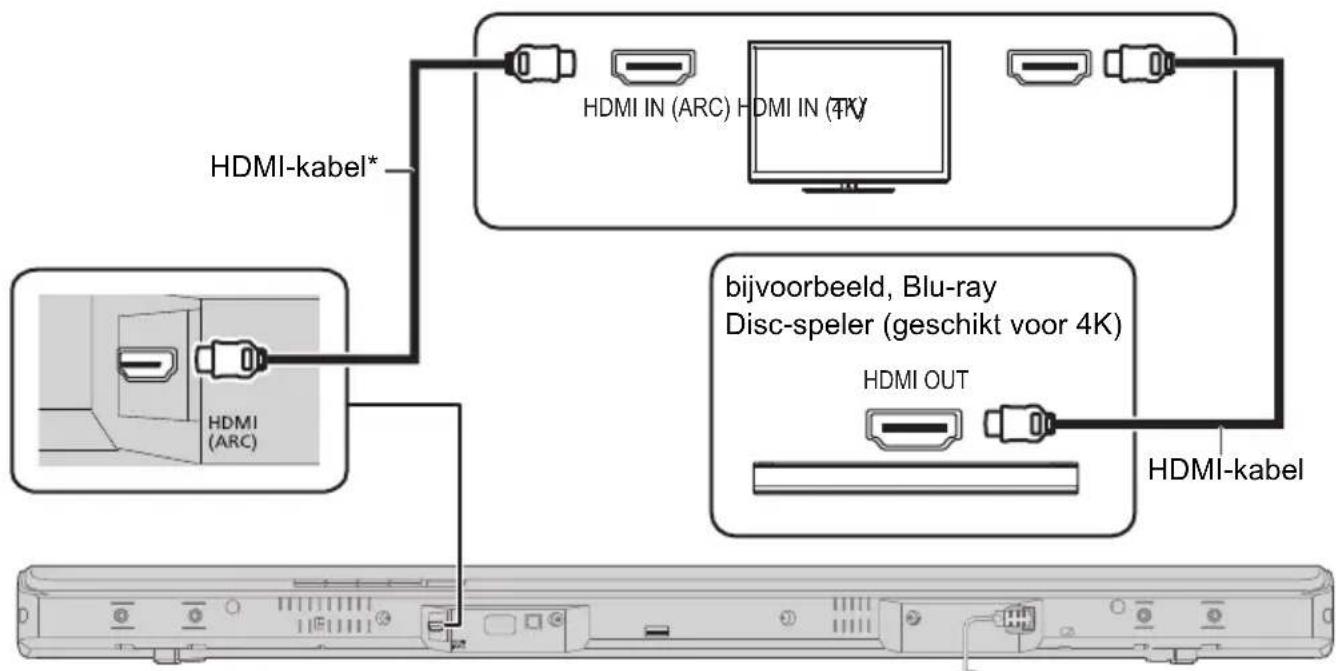

Aansluting op een 4K Ultra HD TV

Het systemd kan het 4K-video signal van voor 4K geschikte apparatuur Niet doorgeven aan een 4K Ultra HD TV. Maar u kunt wel het systemd aansluiten op een 4K Ultra HD TV en van 4K-material genieten.

• Let erop dat u de HDMI-kabel aansluit op de voor ARC geschikte aansluitingen.

Opmerking:

• Raadpleeg de bedieningsinstrumentes van de 4K Ultra HD TV (VIERA) en van de voor 4K/60p geschikte apparatuur voor de installmenten voor het weergeven van het 4K-material.
• U kunt genieten van meerkanaalts uitgestuurd geluid van dit systeme als u de audio-uitvoer van andere apparatuur instelt op Bitstream.
• De invoer van het audiosignaal waar dit systeme is maximaal 5.1-kanaals.

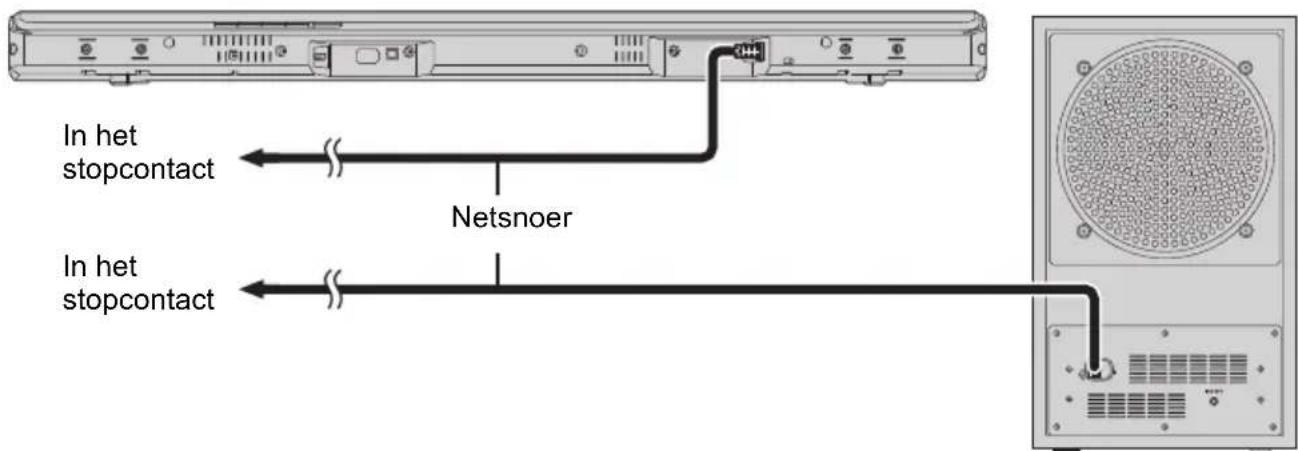

Het netsnoer aansluiten

Stroom bespare

Het systemd verbruikt in de stand Stand-by een geringe hoeveelheid stroom. Haal de stekker uit het stopcontact, als u het systemd Niet gebruikt.

De hoofdunit zal automatisch overschakelen maar de stand-bystand als er geen signaal binnenkomt en er circa 20 minutes lang geen handelingen worden uitgevoerd. Zie pagina 18 "Auto-uit" om deze functieuit te schakelen.

Opmerking:

De actieve subwoofer staat in de stand-bystand als het netsnoer is aangesloten. Het hoofdcircuit staat alkijd onder spanning, zolang als het netsnoer op een netsuitgang is aangesloten.

Opstelling

Veiligheidsmaatregelen

Een professionele installment is vereist.

De installment mag nooit door iemand anders dan een vakkundige installiespecialist worden uitgevoerd.

PANASONIC WIJST ELKE AANSPRAKELIJKHEID VOOR MATERIELE SCHADE EN/OF ERNSTIG LETSEL OF EEN DODELIKK ONGEVAL VAN DE HAND DIE HET GEVOLG ZIJN VAN ONOORDEELKUNDIGE INSTALLATIE OF ONJUISTE BEHANDELING VAN DE APPARATUUR.

• Zorg ervoor dat de hoofdunit worden geinstalleer, zoals in deze gebruiksaanwijzing is aangegeven.
• Sluit het aan met methoden die geschikt zijn voor de constructie en materiaalen op deplaats van installmentatie.

Voorlichtig!

• Dit systeme mag alleen zoals in deze instructies is aangegeven, worden gebruikt. Als dat nicht gebeurt, kan dit leiden tot schade aan de versterker en/of de luidsprekers en kan dit een risico op brand tot gevolg hebben. Raadpleeg een bevoegde servicemonteur als er schade optreedt of als u een plotselinge wijziging in de prestaties bemerkt.
• Probeer Niet de hoofdunit gegen een wand te bevestigen met andere methoden dan in deze handleding is beschreiben.

Opmerking:

Houd om letsel te voorkomen de hoofdunit Niet vast met een hand. U zou de hoofdunit konnen latent vallen tijdens het dragen.
Leg een zachte doek neer en voer de montage waarop uit, zodat schade of krassen worden voorkomen.

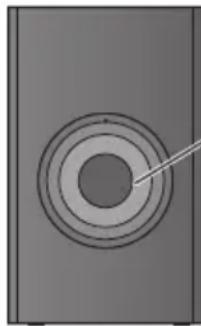

Het dragen van de actieve subwoofer

Houd de actieve subwoofer nicht in deze opening vast.

De inwendige onderdelen können beschadigd raken.

Houdijdens het verplaatsen alsijd de onderzijde van de actieve subwoofer vast.

Selectie van de manier vanplaatsen

Kies een manier vanplaatsen die voor u het Beste uitkomt.

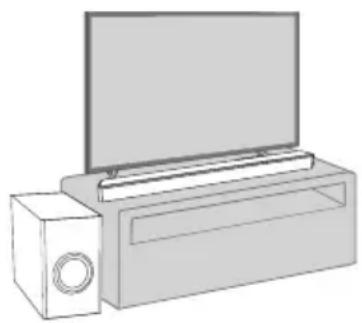

Plaatsing van de hoofdunit in eenrek of op een tafel

Plaats de hoofdunit op een vlaken horizontaal oppervlak.

Blz. 11

Bevestiging van de hoofdunit gegen een wand

Bevestig de hoofdunit gegen een vlak en verticaal oppervlak.

Blz. 12

Als de hoofdunit voor de tv worden geplaatst

De hoofdunit kan de diverse sensoren van de tv blokkeren of storen evenals de zender voor een 3D-bril bij een tv 3D ondersteunt.

Als er storing opttreedt, moet de hoofdunit verder weg gezet worden van de tv. Als de tv nog steeds nicht correct werkt, probeer danplaatsing in een rek of gemonteerd gegen een wand.

Als de sensor van de afstandsbediening van de tv geblokkeerd worden door de hoofdunit

Probeer de afstandsbediening van de tv onder een andere hoek te gebruiken.

Opmerking:

Zet het systeme op een plat veilig oppervlak.
Zet het systeem Niet in een metalen kast.
- Plaats de actieve subwoofer bennen een paar meter van de hoofdunit.
- Afhankelijk van deplaats van de actieve subwoofer kan het effect verschillen.

Als de actieve subwoofer te zich bij wanden en hoeken worden geplaatst, kan dit in extreem veel bastonen resulteren. Bedek wanden en ramen metDICke gordijnen. U kunt de positie van de actieve subwoofer wijzigen of het subwooerniveau aanpassen ( 17) om het efect te optimaliseren.

• Houd andere elektronische apparaten van de 2,4 GHz en 5 GHz freiagentieband zoals een draadloze router, draadloze telefoon, enz, op een afstand van ten minste 2 m van dit system zatat interferentie van deze draadloze apparaten worden voorkomen.
• Als er kleuronregelmatigheden op het TV-apparaat+zijn te zien, schakel het TV-apparaat dan 30 minuten uit. Als het demagnetiseren van het TV-apparaat Niet helpt, zet het systeme en het TV-apparaat dan verder uit elkaar.
• Houd gemagnetiseerde items hier weg. Gemagnetiseerde kaarten, horloges, enz. können beschadigd raken als u ze te zich bij het system hem houdt.

Plaatsing van de hoofdunit in een rek of op een tafel

Extra benodigde accessoires (in de winkel verkrijgbaar)

Valbeschemingskabel (x2)
Schroefogen (om de valbeschermingskabel te bevestigen) (x2)

Opmerking:

• Gebruik standard schroeven die een kracht vaneer dan 24kg kunnen opnemen.
• Gebruik een kabel die een kracht van meer dan 24kg kan opnemen (met een diameter van circa 1,5 mm).

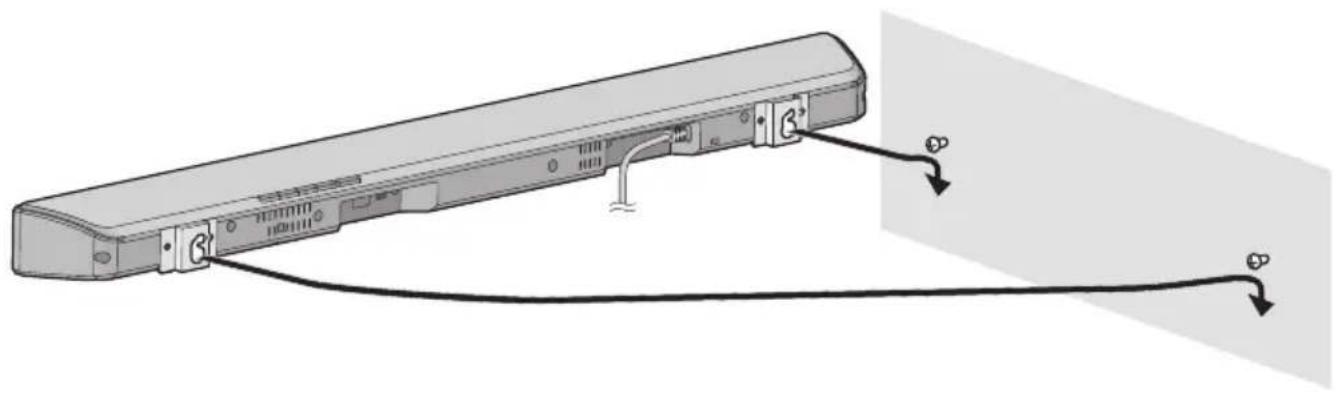

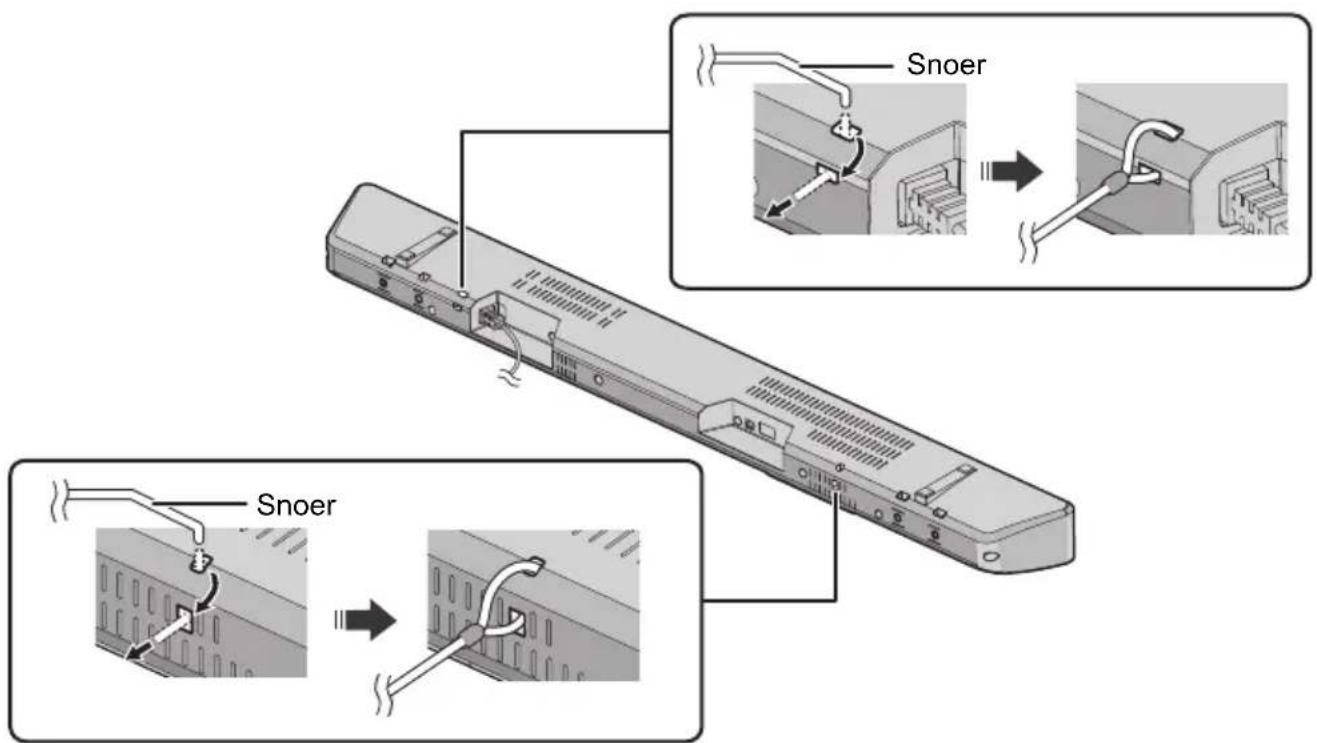

1 Bevestig de kabel aan de hoofdunit.

Als de kabel Niet door de gaten kan worden gestoken,kest u proberen de kabel circa 5 mm van het einde onder een hoek van 45^ te buigen (zoals hierboven weergegeven).

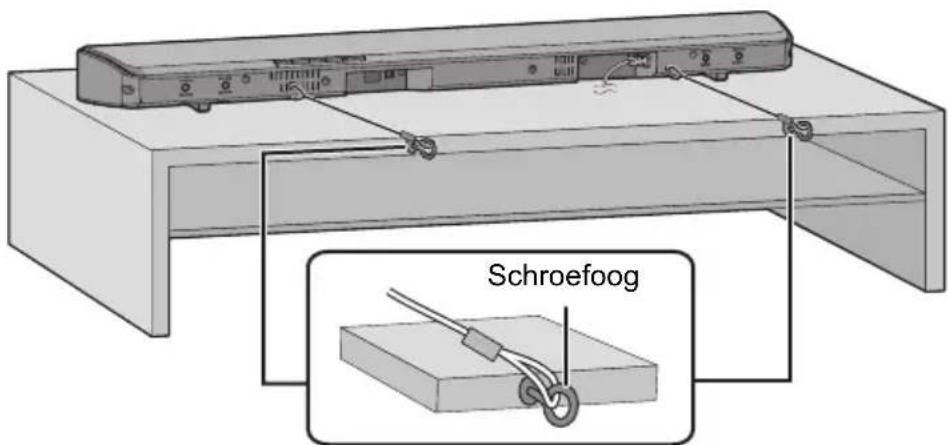

2 Plaats de hoofdunit op de gewensteplaats en bevestig elke kabel aan hetrek of de tafel.

Zorg ervoor dat de speling van de kabel minimaal is.
Laat de hoofdunit Niet gegen de tv of de wand steunen.

Bevestig het schroefoog op eenplaats die een kracht vaneer dan 24kg kan opnemen. Afhankelijk van de plaats van de hoofdunit kan de bevestigingspositie van de schroefogen verschillen.

Bevestiging van de hoofdunit gegen een wand

WAARSCHUWING:

Voorkom letsel, bevestig dit apparaat stevig aan de wand volgens de installment-instructies.

De hoofdunit kan met de meegeleverde wandmontagebeugels gegen een wand worden bevestigd. Zorg ervoor dat de gebruekte schroeven en de wand sterk genoeg zich voor een gewicht van ten minste 24kg . De schroeven en andere onderdelen worden nicht meegeleverd, waarhat het type en de afmeting voor elke installmentie verschillend konnen zich.

Zie stap 3 voor details over de benodigde schroeven.
Zorg dat de valbeschermingskabel als een secundaire beveiliging is vastgemaakt.

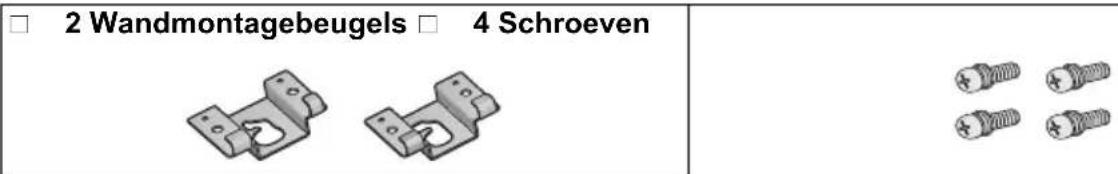

Meegeleverde accessoires

Extra benodigde accessoires (in de winkel verkrijgbaar)

Schroeven voor wandmontage (x2)
Valbeschemingskabel (x2)
Schroefogen (om de valbeschermingskabel te bevestigen) (x2)

Opmerking:

Gebruik een babel die een kracht van meer dan 24kg kan opnemen (met een diameter van circa 1,5 mm).

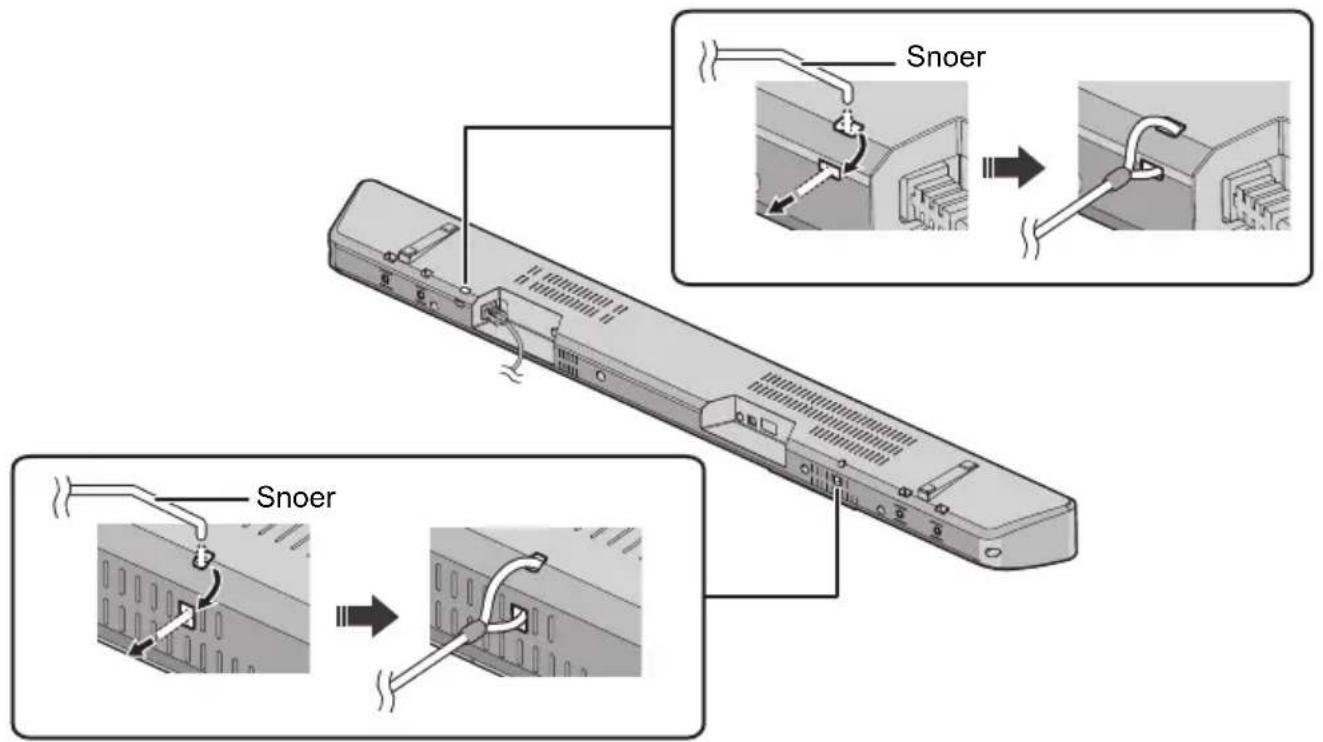

1 Bevestig de kabel aan de hoofdunit.

Als de kabel Niet door de gaten kan worden gestoken,kest u proberen de kabel circa 5 mm van het einde onder een hoek van 45^ te buigen (zoals hierboven weergegeven).

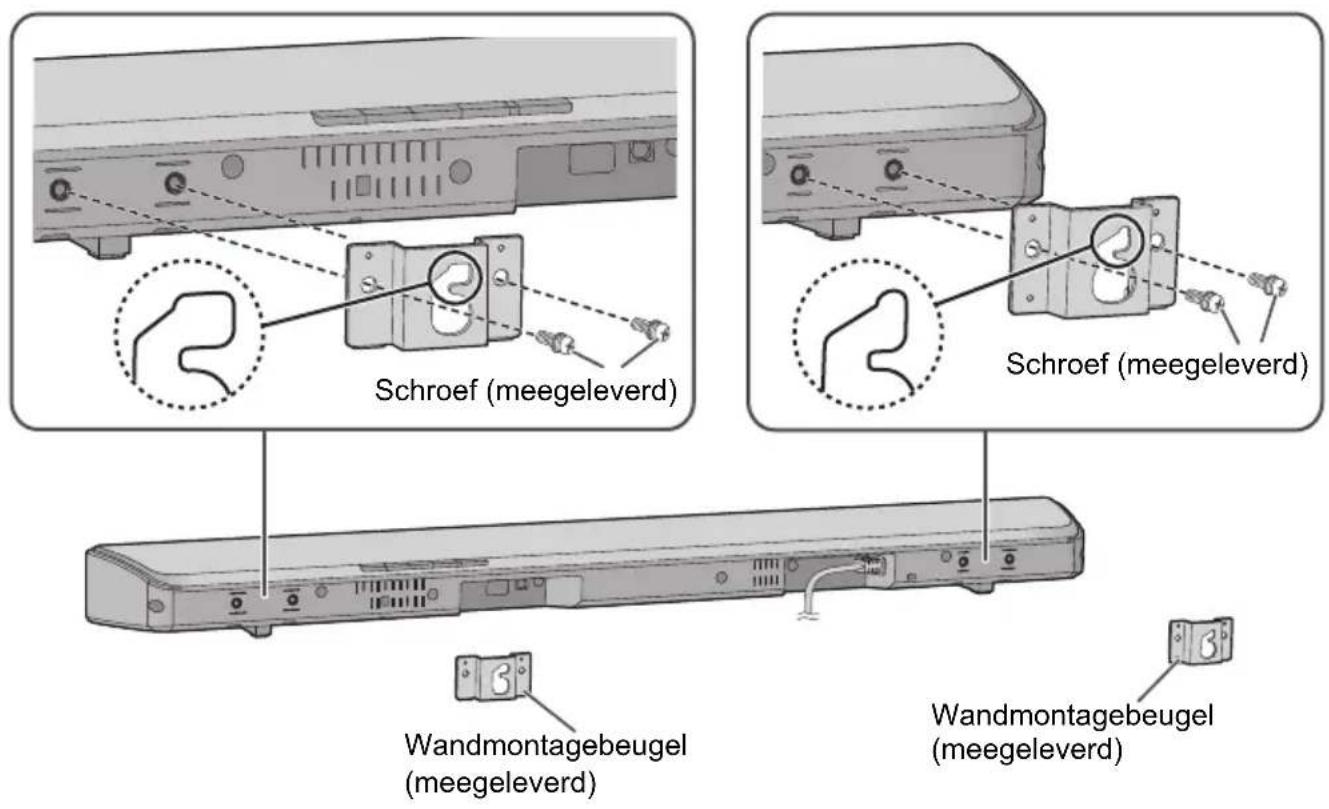

2 Bevestig de wandmontagebeugels aan de hoofdunit.

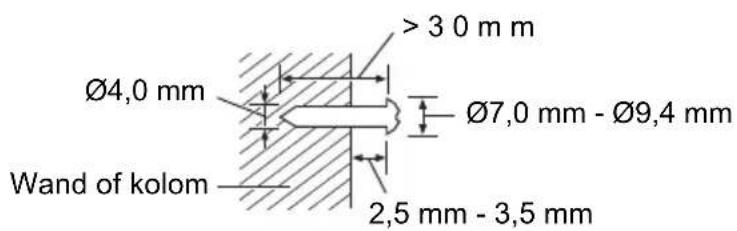

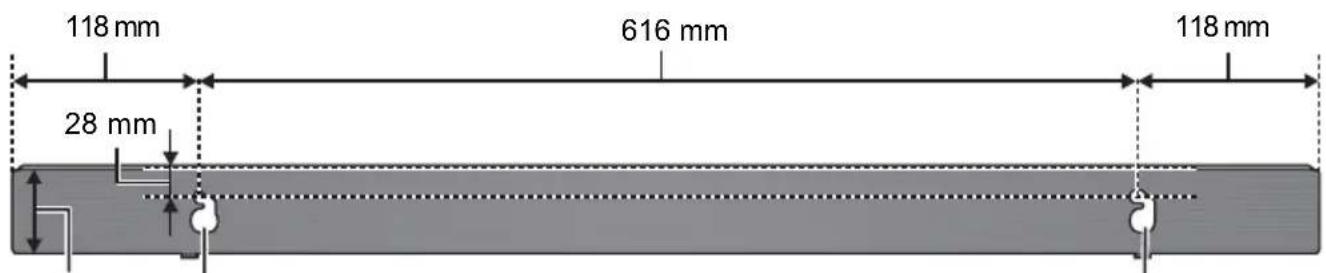

3 Draai de schroeven in de wand.

• Gebruik de maten die hieronder zijn aangegeven om de positie van de schroeven op de wand vast te stellen.
• Laat tenminste 100mm ruimte vrij boven de hoofdunit zodate er genoeg ruimte is om de hoofdunit op te hangen.
• Gebruik een waterpas om ervoor te zorgen dat beiden bevestigingsgaten op bezelfde hoogte zitten.

Vooranzicht (semitransparant)

60,5 mm Gat voor wandmontageGat voor wandmontage

4 Bevestig de hoofdunit goed op de schroeven.

GOED FOUT
Beweeg de luidspreker zodate de schroef zich in deze positie befindt.	In deze positie zal de luidspreker waarschijnlijk vallen als deze maar links of rechts worden geschoven.

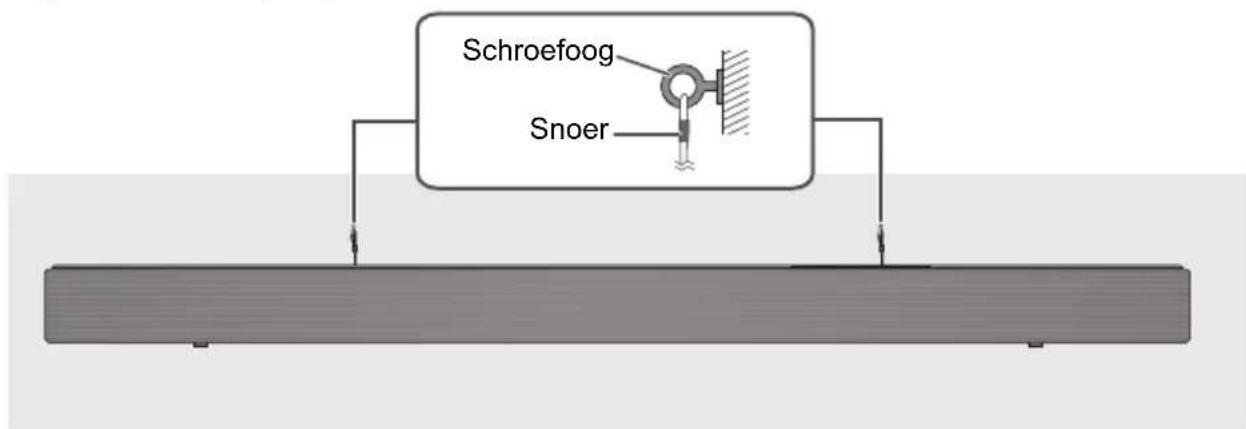

5 Bevestig de kabel aan de wand.

Zorg ervoor dat de speling van de kabel minimaal is.

Draadloze aansluitingen

Draadloze aansluiting actieve subwoofer

Voorbereiding

Zet het hoofdapparaat aan.

ControllerDat de draadloze verbinding is geactiveerd.

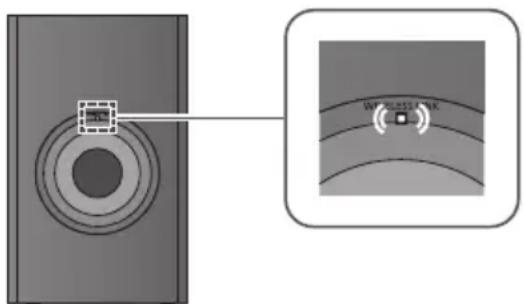

WIRELESS LINK-indicator

Aan: De draadloze verbinding is geactiveerd.

Uit: De draadloze verbinding is nicht geactiveerd.

Knippert: De actieve subwoofer probeert de

draadloze verbinding met de hoofdunit te activeren.

Opmerking:

• De draadloze verbinding worden geactiveerd als de hoofdunit en de actieve subwoofer beiden ingeschakeld zijn.
• De knop I/D SET worden alleen gebruikt als de hoofdunit nicht met de actieve subwoofer is gekoppeld. ( 22)

NET-aansluiting

U kunt online muziekdiensten of muziek die opgeslagen is op uw apparaten, maar dit system streamen. Om deze functies te gebruiken,要去 dit systeem gebruik make van hetzelfde, met internet verbondenetwork als het ondersteunde apparaat.

Voorbereiding

• Zet het systeme zoicht möglich bij de draadloze router.
• Zorg ervoor dat uw smartphone of tablet met hetzelfde network is verbonden als dit systeme.

1 Druk op [NET].

Druk als alternatif herhaaldelijk op [INPUT] om "NET" als bron te kiezen.

Alleen de "NET"-indicator knippert, de andere keuze-indicators zijn uitgeschakeld.

2 Download de "Google Home"-app ( Gratis) op uw smartphone of tablet.

Ga voor het downloaden van de "Google Home"-app maar:

3 Start de app en volg de instructies op het scherm.

4 Controller dar de verbinding tot stand is gebracht.

De "NET"-indicator stopt met knipperen en gaat branden.

Opmerking:

• Afhankelijk van het apparaat kan hetijken dat u de Bluetooth ^a functie voor de netwerkverbinding in ofuit要去 schakelen.
• Als de apparaatnaam Niet is ingesteld worden "Panasonic HTB510- Wergegeven.

("Staat voor een teken dat uniek is voor elke set.)

• U kurz uw netwerkinformatie (SSID, MAC-adres en IP-adres) controlleren met de "Google Home"-app.
• Sommige onderdelen van schermweergave van de "Google Home"-app zijn misschien Niet van toepassing op dit systeme.
• De beschikbaarheid en prestaties van bepaalde functies, diensten en toepassingen zijn afhankelijk van het apparaat en het netwerk en zichn misschien nicht beschikbaar in alle landen/regio's; er kuren abonnementsen nodig zichn en er kuren extra voorwaarden en/of kosten van toepassing zichn.

Bluetooth®-verbinding

U kurz draadloos een geluidsapparaat aansluiten en aftspelen met behulp van Bluetooth®.

Voorbereeding

Zet het hoofdapparaat aan.
- Schakel over maar de Bluetooth®-functie van het apparatus enzet het apparatus vlakBij het system.
- Lees de bedieningsinstrumenties van het apparaat voor meer gedetailleerde informatie.

Een apparatuskoppelen

Voorbereiding

Is dit systeem verbonden met een Bluetooth®-apparaat, verbreek de verbinding dan (⇒ hieronder).

1 Druk op [BAIRING].

Als de-" indicator snel knippert, ga dan verder met stap 3.

2 Houd [BAIRING] ingedrukt totdat de "indicator snel knippert.

Als de "indicator langzaam knippert, herhaal dan deze stap.

3 Kies "SC-HTB510" uit het Bluetooth®-menu van het apparatus.

Het MAC-adres (voorbeeld, 6C:5A:B5:B3:1D:0F) kan worden weergegeven voordat "SC-HTB510" verschijnt.
Indien u gezvraagd worden een sleutel te gebruiken voert u "0000" of "1234" in.
Zodra het Bluetooth®-apparaat is verbonden, stopt de "indicator met knipperen en begint te branden.

Opmerking:

U kunt maximaal 8 apparaten aan dit systeme koppelen. Als een 9e apparaat wordt gekoppeld, wordt het apparaat dat het langst Niet is gebruikt worden verrangen.

Verbinding tot stand brengen met een gekoppeld apparatus

Voorbereiding

Is dit systeem verbonden met een Bluetooth®-apparaat, verbreek de verbinding dan (⇒ hieronder).

1 Druk op [PAIRING].
2 Kies "SC-HTB510" uit het Bluetooth®-menu van het apparatus.

De aansluiting van een apparaat verbeken

Houd [PAIRING] ingedrukt totdat de

indicator langzaam knippert.

Opmerking:

• Dit systeem kan slecht op een apparaat per keer aangesloten worden.
• Wanner " "geseleeteerd als de bron, zal dit system automatisch proberen de verbinding met het LAST aangesloten apparaat tot stand te brengen.
• De verbinding met het Bluetooth ®-apparaat worden verbroken wanner u een andere bron selecteert.

Streamen van muziek over het network

U kurz online muziekdiensten of muziekbestanden vanaf uw smartphone/tablet maar dit system streamen.

Streamen van online muziek

Dit systemd is geschikt voor Chromecast-apps. Voor de lijst met Chromecast-apps, ga waar g.co/cast/apps

Voorbereiding

• Afronden van de netwerkinstelingen ( 15) .
• Zorg ervoor dat het netwerk is verbonden met het internet.

1 Maak de verbinding van het apparaat via wifi met hetzelfde network als dat van het systeem.
2 Installer de Chromecast-app op het apparaat.
3 Start de Chromecast-app, tik op het cast-icoontje "en kies dit systeme of de groep waarin dit systeme is opgenomen.
4 Kies en spel de gewenste muziek af op uw Chromecast-app.

Opmerking:

• Als de apparaatnaam Niet is ingesteld worden "Panasonic HTB510- [W]ergegeven. ("Staat voor een teken dat uniek is voor elke set.)
• Niet alle muziekdiensten zijn in alle landen/regio's beschikbaar. Registratie/abonnementoodzakelijk.Er kunden kosten van toepassing zich. De Diensten kunden gewijzigd worden.Bezoek voor meer informatie de websites van de individuele muziekdiensten.

Basisregeling

Voorbereiding

Schakel het TV-apparaat en/of het apparaat dat is verbonden, in.

1 Druk op [U] om het Systeme in te schakelen.
2 Druk herhaaldelijk op [INPUT] om de bron te kiezen.

Als alternatif kunt u op [NET] drukken om "NET" als de bron te selecteren of druk op [PAIRING] om "" as de bron te selecteren.

Wanner "of"NET" is geseleerd als de bron

Kies dit systeem als de luidspreker voor hetuitgaande signal aan het menu van het-apparaat dat met het systeem is verbonden.

Wanner "OPTICAL" is geseleed als de bron

Selecteer de ingang van de tv op de tv en het aangesloten apparaat en start met afspelen van het aangesloten apparaat.

Aanpassen van het volume van dit systeme

Druk op [+VOL - ]

Volumebereik: 0 tot 100

De indicators wisselen elke keer dat het volume wordt aangepast en stoppen daarmee als het minimum of maximumniveau worden bereikt.

Selecteren van de geluidsstand

Druk herhaaldelijk op [SOUND].

Geluidsstand
STANDARD (bij verstek)	Het best geschikt voor drama- en comedy-shows.
MUSIC Verbeter het geluid van muziekinstrumenten en songs.
CINEMA Producent drie-dimensioneel geluid dat uniek is voor films.
NEWS Verbeter het gesproken worden van/Newuws en sportcommentaren.
VOICE Verbeter de helderheid bij het luisteren�n aan een menselijkstem.

Om het geluid te onderdukken

Druk op [MUTE].

Alle indicators voor de geluidsstand knipperen gewelijkijdig.

Druk voor afbreken weeop [MUTE] of pas het volume aan.

Aanpassen van het subwooferniveau

Druk op [SUBWOOFER +] of [SUBWOOFER -] om het niveau in te stellen.

Aanduiding Effectwaarden
STANDARD MUSIC CINEMA NEWS VOICE			5 Hoogste
STANDARD MUSIC CINEMA NEWS VOICE			4
STANDARD MUSIC CINEMA NEWS VOICE			3
STANDARD MUSIC CINEMA NEWS VOICE			2
STANDARD MUSIC CINEMA NEWS VOICE			1 Laagste

Opmerking:

Standaard is de subwoofer op niveau 3 ingesteld.

Instellen van de surroundstand

Druk herhaaldelijk op [SURROUND].

Modus Aanduiding
Aan (bij verstek)	STANDARD	MUSIC	CINEMA	NEWS	VOICE
Uit	STANDARD	MUSIC	CINEMA	NEWS	VOICE

Opmerking:

De indicator voor de gekozen instelling knippert 5 seconden lang en verlaat dan de instellingsstand.

Geavanceerde werkinq

Dual-audio

Stelt de stand voor het audiokanaal in die de voorkeur heeft, wanner er twee audiostanden door dit system worden ontvangen.

Houd [MUTE] ten minste 4 seconden ingedrukt.

Audiostand	Aanduiding
Hoofd (bij verstek)	STANDARD MUSIC CINEMA NEWS VOICE □ -■- □ □ □
Secundair	STANDARD MUSIC CINEMA NEWS VOICE □ □ □ -■- □
Hoofd + secundair	STANDARD MUSIC CINEMA NEWS VOICE □ -■- □ -■- □

Opmerking:

• Dit effect werkkt alleen als het uitgestuurde audiosignaal van het TV-apparaat of van de speler is ingesteld op "Bitstream" en "Dolby Dual Mono" beschikkaar is in de geluidsbron.
• De indicator voor de gekozen instelling knippert 5 seconden lang en verlaat dan de instellingsstand.

Audioformulae

U kunt zien wat het actuele audioformaat is.

Druk achtereenvolgens op [SOUND], [MUTE], [SOUND] en [MUTE].

Druk binnen 3 seconden op elke volgende knop.

Audiostand	Aanduiding
Dolby Digital	STANDARD	MUSIC	CINEMA	NEWS	VOICE
DTS®	STANDARD	MUSIC	CINEMA	NEWS	VOICE
PCM	STANDARD	MUSIC	CINEMA	NEWS	VOICE

Opmerking:

• De indicator voor de gekozen instelling knippert 5 seconden lang en verlaat dan de instellingsstand.
• De indicators können verschillend werken als de hoofdunit een nicht-ondersteund audioformat dat detecteert van de aangesloten tv.
• Deze functie werkt nicht wanneer """NET" is gekozen als de bron.

Auto-uit

Het system schakelt automatisch uit, als er geen geluidsinput is en u het apparaat Niet gebruik gedurende ongeveer 20 minutes.

Houd [SUBWOOFER +] ten minste 4 seconden ingedrukt om de stand kiezen.

Modus Aanduiding
Aan (bij verstek)	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	-■-	□	□	□	□
Uit	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	□	□	□	□	-■-

Opmerking:

• De indicator voor de gekozen instelling knippert 5 seconden lang en verlaat dan de instellingsstand.
• Deze instelling blijft gehandhaafd totdat deze opniew worden gekozen.

Beperking van het volume

Het volume is ingesteld op 50 wanner u het systeem inschakelt, ook al was het volume ingesteld op meer dan 50 toen het systeem werdenuitgeschakeld.

Druk achtereenvolgens op [MUTE], [SOUND], [MUTE] en [SOUND].

Druk binnen 3 seconden op elke volgende knop.

Modus Aanduiding
Aan (bij verstek)	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	-	□	□	□	□
Uit	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	□	□	□	□	-

Opmerking:

• De indicator voor de gekozen instelling knippert 5 seconden lang en verlaat dan de instellingsstand.
• Deze instelling blijft gehandhaafd totdat deze opniew worden gekozen.

Spaar

U kunt de indicators op de hoofdunit dimmen of helderder lately branden.

Houd [SUBWOOFER -] ten minste 4 seconden ingedrukt.

Opmerking:

Deze functie staat standarduit.

Firmware-updates

Af en toe zal Panasonic een firmware-update uitbrengen voor dit systeme, waardoor functies worden toegevoegd of de werking worden verbeterd. Deze updates zijn gratis beschikbaar.

Haal de stekker van het netsnoer NIETuit het stopcontactijdens hetupdateen van de firmware.

Tijdens het updateten, können er geen andere processen worden uitgevoerd.

Als er een neue update beschikbaar is, zal het systeme de firmware na middernacht automatisch updaten, indien het nicht in gebruik is.

Maak met dit systeem verbinding met het netwerk. ( 15)

Zorg ervoor dat het network is verbonden met het internet.

Opmerking:

• Als er een update worden gezondenijdens de netwerkinstelling, worden deze update als onderdeel van de netwerkinstelling uitgevoerd.
• Als er een kritische update is gedetecteerd verwijl het systeme in gebruik is, krijgt het updaten prioriteit.
• Afhankelijk van de verbinding kan het zijn dat de update langer duurt of zich goed werkt.

Handmatige updates

Voorbereiding

Maak met dit systeem verbinding met het netwerk. ( 15)

Zorg ervoor dat het network is verbonden met het internet.

1 Druk op [NET].
2 Druk achetereenvolgens op [SOUND], [SUBWOOFER +], [SUBWOOFER -] en [SOUND] en voor contrôle op updates.

Druk binnen 3 seconden op elke volgende knop.

Als een update beschikbaar is, zal het downloaden automatisch beginnen.

De indicators knipperen om de voortgang van het downloaden aan te gezven.

Als er geen update is, knipperen deze indicators.

3 De update worden geinstalleerd zodra het downloaden gereed is.

Tijdens de installmente verspringen de indicators heen en weeer totdat de installmente gereed is.

Opmerking:

Afhankelijk van de verbinding kan hetijken dat het downloaden longer duurt of Niet goed werk.

HDMI CEC

Deze unit ondersteunt de functie "HDMI CEC" (Consumer Electronics Control).

In de bedieningsinstrumenties voor op elkaar aangesloten apparatuur vindt u bijzonderheden over de bediening.

Voorbereiding

Controller dat de HDMI-aansluiting tot stand is gebracht. ( 7,8)

Koppeling stroom aan

Wanner u het TV-apparaat inschakelt worden de hoofd-unit automatisch ook ingeschakeld. (Deze functie werkt nicht wanner OPTICAL, NET of Bluetooth® de bron is.)

Power off-koppeling

Wanner u het TV-apparaat uitschakelt worden de hoofd-unit automatisch ook uitgeschakeld. (Deze functie werkt nicht wanner OPTICAL, NET of Bluetooth® de bron is.)

Aanpassing volume

U=kunt de volume-instelling van dit systeme regelen met de knop voor Volume of voor Mute (dempen) op de afstandsbediening van het TV-apparaat.

Als de luidsprekerkeuze van de tv worden veranderd waar de luidsprekers van de tv, worden de luidsprekers van de hoofdunituitgeschakeld. Deze uitschakeling worden wee opgeheven dor de luidsprekers van de hoofdunit opnieuw te selecteren.

Wijzigen van luidsprekers

Als de hoofdunit ingeschakeld worden, zal dit system automatisch worden geselecteerd als de luidsprekers van de tv.

Indien u de hoofdunit uitschakelt, dan worden de luidsprekers van de tv automatisch geactiveerd.

Opmerking:

Deze werkung kan nicht voor alle HDMI CEC-apparatuur worden gegardeerd.

Verhelpen van storingen

Raadpleeg de onderstaande tips voordat u beroep doet op een servicecentrum. Vraag uw handelaar om advies, als u twijfels hebt over de contropunten of als u het probleem Niet kurz verhelpen.

Algemene storingen

Geen stroomvoorziening.

• Wacht na het aansluiten van het netsnoor ongeveer 10 seconden, voordat het hoofdapparaat worden ingeschakeld.
• Haal de stekker van het netsnoer 10 econden uithet stopcontact en steekt het er opnieuw in.
• Indien het hoofdapparaat direct waar uitschakelt nadat deze is ingeschakeld, haal dan de stekker van het netsnoeruit het stopcontact en neem contact op met uw dealer.
• Indien het hoofdapparaat Niet inschakelt als de tv wordt ingeschakeld (HDMI CEC), schakel dan het hoofdapparaat handmatig in.

U kunt geen bedieningshandelingen uitvoeren met de afstandsbediening.

• Verwijder het isolatieblad voordat u voor het eerst de afstandsbediening gebruikt. ( 6)
• ControllerDat de batterij op de juiste manier is ingezet. ( 6)
• De batterij is bijna leeg. Vervang deze door een neue. (⇒ 6)
• Stel de code van de afstandsbediening opnieuw in wanner u de batterij hebt verrangen. ( 23)
• Gebruik de afstandsbediening binnen de juiste afstand. ( 4)

Het system is automatisch overgeschakeld op de stand Stand-by.

"Auto-uit"-functie staat aan.

Het systemd schakelt automatisch maar de stand-bystand, als er geen signaalinvoer is en het apparaat ongeveer 20 minutes Niet gebrukt is. Zie pagina 18 voor het uitschaken van deze optie.

Bluetooth®

Men kan geen passend apparaat koppelen.

• Controller de conditie van het Bluetooth®-apparaat.
• Het apparaat staat buiten het communicatiebereik van 10 meter. Verplaats het apparaat meer dichterbij het systeme.

Het apparatus kan nicht aangesloten worden.

• Het koppelen van het passende apparaat heeft nicht met succesplaatsgevonden. Koppel het passende apparaat opnieuw.
• De koppeling van het apparatusaat is verrangen.
  Koppel het passende apparatusaat opnieuw.
• Misschien is dit systeme aangesloten op een ander apparaat. Verbreek de verbinding met het andere apparaat en probeer het apparaat waar te verbinden.
• Er kan een probleem zich met het systeme. Schakel het systeme uit en schakel het verzolgens weer in.

Het apparatus is aangesloten, maar er worden via het systeme geen geluid gehoord.

• Voor sommige ingebouwde Bluetooth®-apparaten hebt u de geluidsoutput handmatig op "SC-HTB510" ingesteld. Lees de bedieningsinstrumenties van het apparaat voor meer gedetailleerde informatie.

Geluid uit het apparaat wordt onderbroken.

• Het apparaat staat buiten het communicatiebereik van 10 meter. Verplaats het apparaat meer dichterbij het systeme.
• Verwijder elk obstakel:tussen het systeem en het apparatusat.
• Andere apparaten die de frequentieband 2,4 GHz of 5 GHz gebruiken (draadloze router, magnetrons, snoerloze telefoons, enz.)给他们 storing. Verplaats het apparaat zichter maar het systeme toe en vergroot de afstand tot de andere apparaten.

Network

Dit systeem kan nicht worden gekozen als de luidspreker voor het uitgaande signal.

• Zorg ervoor dat de apparaten met hetzelfde network zich verbonden als dit systeme.
  Maak voor de apparaten opnieuw verbinding met het netwerk
• Schakel de draadloze router uit en dan waar in.
• Schakel dit systeem uit en in, en kies dan dit systeem waar als de luidspreker voor het uitgaande signaal.

Het geluid wordt onderbroken.

• Zet dit systeem Niet in een metalen kast, odomat dit het wifi-signaal kan blokkeren.
• Zet dit systeme dichter bij de draadloze router.
• Als meerere draadloze apparaten gelijktijdig hetzelfde draadloze netwerk als dit systeme gebruiken, probeer dan de andere apparaten uit te schakelen of verminder hun gebruik van het draadloze netwerk.
• Als het afspelen stopt,要去 de afspeelstatus op het apparaat worden gecontroleerd.
  Maak voor de apparaten opnieuw verbinding met het netwerk.
• Schakel de draadloze router uit en dan waar in.

HDMI

De aan HDMI CEC gerelateerde functies werknen nicht longer correct.

• Controller de instellungen op de aangesloten apparaten.

• Schakel de HDMI CEC-functie in op de aangesloten apparaten.

• Selecteer dit systemd als de luidspreker in het HDMI CEC-menu van de tv.

• Wanner de HDMI-aansluitingen zijn veranderd, na een stroomstoring of nadat u het netsnoer hebt verwijderd, zullen de HDMI CEC-bedieningsfuncties misschien Niet goed werkken.

• Schakel alle apparaten in, die met een HDMI-kabel op het TV-apparaat� aangesloten en schakel verwolgens het TV-apparaat in.
  Schakel de HDMI CEC-installingen van het TV-apparaat uit en verwolgens waar in. Raadpleeg de bedieningsinstrumenties van het TV-apparaat voor nadere bijzonderheden.

• Schakel het TV-apparaat in en verwijl het systemen het TV-apparaat op elkaar+zijn aangesloten met een HDMI-kabel, trek de stekker van het netsnoer uit het stopcontact en steek de stekker weer in het stopcontact.

Geluid

Geen geluid.

Uitschakeling opheffen. ( 17)
- Controller de verbindingen met de andere apparaten. ( 7,8)
Zorg ervoor dat het ontvangen audiosignaal ondersteund worden door dit systeme.
- Als het systeme alleen met een HDMI-kabel op het TV-apparaat is aangesloten, controller dan dat de HDMI-aansluiting van het TV-apparaat is gelabeld "HDMI (ARC)". Zo Niet, sluit dan een optische digitale audiokabel aan. ( 7,8)
- Controller de aansluitingen. Verwissel de kabels als de verbindingen juist+zijn.
- Controller de instellingen voor de audio-uitgang op het aangesloten apparatus.

De dual-audio kan nicht van hoofd maar secundair worden gewijzigd.

• Als de ontvangen audio van het aangesloten apparaat Niet "Dolby Dual Mono" is of deuitgangsinstelling Niet "Bitstream" is, kan deinstelling Niet op dit systeme worden gewijzigd. Wijzig de instelling op het aangesloten apparaat.

Het volume worden zachter gezet als u het apparaat inschakelt.

"Beperking van het volume"-functie is ingeschakeld. ( 18)
- Als het systeme wordenuitgeschakeld met het volume op meer dan 50, za het volume automatisch op 50 worden ingesteld zodra u het systeme inschakelt. ( 18)

Het geluid loopt nicht synchroon met het beeld.

• Afhankelijk van de tv kan de geluidsuitgang van dit systeme wellicht Niet synchroon lopen met het tv-beeld, als het systeme aangesloten is via Bluetooth®. Sluit dit systeme aan op de tv met een HDMI-kabel/optische digitale audiokabel. ( 7,8)

De indicator voor audioformatiekommt Niet overeen met de afspeelbron.

• Als de afspeelbron Dolby Digital of DTS® is, stel dan de audiouitgang van de aangesloten apparatuur (bijv. tv, speler) in op bitstream. Zie de gebruiksaanwijzing van de aangesloten apparatuur voor meer informatie.

Er is geen audio.

De stroom waar de hoofdunit worden automatischuitgeschakeld.

(Als de hoofdunit een probleem detecteert, worden een beveiliging geactiveerd en de hoofdunit worden automatisch in de stand-bystand geschakeld.)

• Er is een probleem met de versterker.
  Is het volume extreem hoog?

Als dat zo is, moet het volume lager gezet worden.
- Staat het systemd op een extreem warmeplaats?

Als dat zo is, moet het systeme aan een koelere plaats worden verplaatst, wacht een paar seconden probeer het dan weer in te schakelen.

Controleer als het probleem aanhoud de status van de indicators, schakel het systemd euit, haal de stekker van het netsnoer uit het stopcontact en neem contact op met uw dealer. Zorg ervoor dat u de status van de indicators weet enlicht de dealer in.

Actieve subwoofer

Geen stroomvoorziening.

• Zorg ervoor dat het netsnooer van de actieve subwoofer is aangesloten.

Na het inschakelen van de subwoofer, schakelt\ deze direct waaruit.

• Trek de stekker van het netsnoeruit het stopcontact en vraag advies aan uw leverancier.
  Geen geluid van de subwoofer.
• Controller dat de actieve subwoofer ingeschakeld is.
• Controller dar de indicator voor "WIRELESS LINK" ingeschakeld is. ( 15)

De indicator van de DRAADLOZE VERBINDING worden nicht ingeschakeld.

• Er is geen verbinding:tussen de hoofdunit en de actieve subwoofer. Controller dat de hoofdunit ingeschakeld is.
• De actieve subwoofer en de hoofdunit zich weltlicht nicht juist gekoppeld. Probeer het volgende. (Draadloze koppeling)

① Zet het hoofdapparaat aan.
② Houd [I/D SET] op de weiterijde van de actieve subwoofer ten minste 4 seconden ingedrukt.

De indicator van de draadloze verbinding gaat knipperen.

③ Druk achtereenvolgens op [MUTE], [SOUND], [MUTE], [PAIRING]*.

• Ongeveer 3 seconden.

De indicators "NET", "OPTICAL" en "HDMI (ARC)" knipperen aufwisseldend.

Zodra de draadloze koppeling gereed is schakelen de indicators "NET", "OPTICAL" en "HDMI (ARC)"uit.

Neem contact op met uw dealer als het probleem blijft bestaan.

Code voor de afstandsbediening

Verander de code van de afstandsbediening van dit systeme wanner andere apparatuur van Panasonic op de afstandsbediening van dit systeme reageert.

Voorbereiding

• Schakel alle andere Panasonic-producten uiit.
• Schakel dit systeem in.
• Richt de afstandsbediening op de afstandsbedieningssensor van het systeme.

Instellen van de code op code 2

Houd [PAIRING] en [SOUND], op de afstandsbediening, minstens 4 seconden ingedrukt.

Instellen van de code op code 1

Houd [PAIRING] en [SURROUND], op de afstandsbediening, minstens 4 seconden ingedrukt.

Reset het geheugen wanner de volgende situates zich voordoen:

• Het apparaat reageert nicht wonneer u de toetsen indrukt.
  U wilt de geheugeninhoud wissen en de oorspronkelijke instellenen herstellen.

Houd [ / ] op het apparaat ten minste 4 seconden ingedrukt.

Alle indicators knipperen totdat het system opnieuw opstart.

Opmerking:

De code van de afstandsbediening zal谈起 gezet worden maar code 1 na de geheugen reset, bekijk "Code voor de afstandsbediening" over hoe te wijzigen code 2.

Verzorging van het apparatus

Haal de stekker van het netsnoeruit het stopcontact voor de uitvoering van onderhoud. Reinig het systeem met een zachte, droge doek.

• Als er veel stof op zit, gebruik een vochtige doeck met water om het vuil af te vegen en veeg het daarna af met een droge doeck.
• Gebruik voor het schoonmaken van de luidsprekers een zachte doek. Gebruik geen tissues of ander materiaal (handdoeken enz.) dat uit elkaar kan vallen. Er kurenkleine verzels in de luidspreker blijven zitten.
  Maak de buitenpanelen nooit schoon met alcohol, verfverdunner of wasbenzine.
• Lees voordat u een chemisch behandelde doek gebruikt, de gebruiksaanwijzing ervan zorgvuldig door.

Verwijdering of overdracht van dit systeme

Het system kan de informatie van de gebruikersinstallingen opslaan in de hoofdunit. Als u de hoofdunit verwijdert door vernietiging of overdracht, volg dan de procedure om de instellenen terug te wijzigen maar de fabrieksinstallingen en alle gebruikersinstallingen te verwijderen. ( links)

• De geschiedenis van de werkking kan opgeslagen zijn in het geheugen van de hoofdunit.

Verlichting van de indicators

De indicators geben de staat van het systeme aan. De hieronder aangegeven indicatorpatronen worden onder normale bedrijfsomstandigheden weergegeven. Ze verwijzen Niet maar de aanduiding van een probleem.

Indicators Beschrijving

STANDARD MUSIC CINEMA NEWS VOICE

De indicator knippert 5 seconden lang. • Als surround uitgezet is. (⇒ 17) • Als de instelling aan staat ("Auto-uit", "Beperking van het volume"). (⇒ 18) • Als het audioformaat Dolby Digital is. (⇒ 18)

STANDARD MUSIC CINEMA NEWS VOICE

De indicator knippert 5 seconden lang. • Als surround aangezet is. (⇒ 17) • Als het audioformaat DTS® is. (⇒ 18)

STANDARD MUSIC CINEMA NEWS VOICE

De indicator knippert 5 seconden lang. • Als de instelling uit staat ("Auto-uit", "Beperking van het volume"). (⇒ 18) • Als het audioformaat PCM is. (⇒ 18)

STANDARD MUSIC CINEMA NEWS VOICE

De indicator knippert 10 seconden lang. • Als de afstandsbediening ingesteld is op code 1. (⇒ 23) De indicator knippert 5 seconden lang. • Als dual-audio de hoofdinstelling is. (⇒ 18)

STANDARD MUSIC CINEMA NEWS VOICE

De indicator knippert 5 seconden lang. • Als dual-audio de secundaire instelling is. (⇒ 18)

STANDARD MUSIC CINEMA NEWS VOICE

De indicator knippert 10 seconden lang. • Als de afstandsbediening ingesteld is op code 2. (⇒ 23)

STANDARD MUSIC CINEMA NEWS VOICE

De indicator knippert 5 seconden lang. • Als dual-audio de hoofd + secundaire instelling is. (⇒ 18)

STANDARD MUSIC CINEMA NEWS VOICE

De indicators knipperen doorlopend. • Als het geluid uitgeschakeld is. (⇒ 17)

HDMIARC OPTICAL NET 0

De indicator knippert snel. • Als de hoofdunit gereed is voor koppeling. (⇒ 16) De indicator knippert langzaam. • Als de hoofdunit gereed wacht op de verbinding. (⇒ 16) De indicator worden ingeschakeld. • Als de hoofdunit is verbonden met een Bluetooth®-apparaat. (⇒ 16)

HDMIARC OPTICAL NET 0

De indicator knippert. • Als de hoofdunit Niet op een netwerk is aangesloten. De indicator worden ingeschakeld. • Als de hoofdunit met een netwerk is verbonden. (⇒ 15)

Alle indicators De indicators knipperen totdat het systeme opnieuw opstart. • Als de hoofdunit is geseset. (⇒ 23) De indicators knipperen 10 maal. • Als de actieve subwoofer Niet kan koppelen. (⇒ 22)

Technische gegevens

Algemeen

Voeding AC 220 V tot 240 V, 50 Hz

Opgenomen vermogen

Hoofdapparaat 26 W

Actieve subwoofer 20 W

Stroomverbruik in Stand-by stand (ongeveer)

Hoofdapparaat 0,5 W

Actieve subwoofer 0,5 W

Afmetingen (B x H x D)

Hoofdapparaat

Voor opstelling op een tafel

853 mm x 60,5 mm x 90 mm

Voor bevestiging gegen een wand

853 mm x 60,5 mm x 111 mm

Actieve subwoofer

185 mm x 303 mm x 337 mm

Gewicht

Hoofdapparaat

Voor opstelling op een tafel 1,9 kg

Voor bevestiging gegen een wand 2,0kg

Actieve subwoofer 4,8kg

Gebruikstemperatuurbereik 0^ tot +40^

Vochtigheidsbereik

20% tot 80% RV (geen condensatie)

Versterker

RMS-uitgangsvermögen: Stand Dolby Digital

Kanaal voor

60 W per kanaal (6 Ω), 1 kHz, THD 10%

Subwoofer-kanaal

120 W per kanaal (3 Ω), 100 Hz, THD 10%

Totaal RMS-vermogen in de stand Dolby Digital 240 W

Aansluitingen

HDMI uitgang (ARC)

Uitgangsconnector Type A (19-pens)

Digitaleaudioingang

Optische digitale ingang Optische aansluiting

Monsterfrequentie 32/44,1/48 kHz

Audioformulaat

LPCM, Dolby Digital, DTS Digital Surround™

USB-poort Alleen voor service

Luidspreker

Voorluidspreker (ingebouwd)

Versie Bluetooth Versie 4.1

Klasse Klasse 1

Ondersteunde profielen A2DP

Frequenieband 2,4 GHz-band FH-SS

Bedrijfsafstand 30 meter gezichtslijn

Ondersteunde codec SBC

Bedrijfsfrequentie 2402 MHz tot 2480 MHz

Maximum stroom (e.i.r.p.) 10 dBm

Wifi

Wi-Fi

Ondersteund audioformaat (Google

Chromecast)

HE-AAC/LC-AAC/MP3/CELT/Opus/Vorbis/

Wav/FLAC

Monsterfrequentie

8/12/16/24/32/48/11,025/22,05/44,1 kHz

Bit-diepte audio

8/16 bits

Aantal kanalen

2 kanalen

Draadloos

Draadloze module

Frequentiebereik 5,740 GHz tot 5,840 GHz

Aantal kanalen

58

Bedrijfsfrequentie 5740 MHz tot 5840 MHz

Maximum stroom (e.i.r.p.) 10 dBm

Opmerking:

• Specificaties können zonder voorafgaande kennisgeving worden gewijzigd.

Gewicht en afmetingen zijn bij benadering.

• De totale harmonische verrorming is gemeten met de digitale spectrumanalyser.

Het wegdoen van oude apparatuur en battrijen Alleen voor de Europese Unie en landen met recyclingsystemen

Deze symbolen op de producten, verpakking en/of begeleidende documenten beteken dat gebruikte elektrische en elektronische producten gebruikte en batterijen nicht mogen gemend worden met gewoon huishoudelijk afval.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen要去en zij waar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving.

Door ze correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot depreventie van potentieel negatieve effecten op de gezondheid van de mens en op het milieu.

Voor meer informatie over inzamelen en recycleren, gelieve contact op te nemen met uwplaatselijk gemeente.

Voor een nicht-correcte verwijdering van dit afval{kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Opmerking over het batterijensymbol (onderkant symbol):

Dit symbolism kan gebruikt worden in verbinding met een chemisch symbolism. In dat geval worden de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten verruld.

C

Conformiteitsverklaring (DoC)

"Panasonic Corporation" verklaart hierbij dat dit product conform de essentièle eisen en andere relevante bepalingen van Richtlijn 2014/53/EU is.

Klanten können een kopie van de originele DoC voor unsere RE-producten downloaden vanaf unsere DoC-server:

http://www.ptc.panasonic.eu

Neem contact op met de bevoegde vertegenwoordiger:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Duitsland

Type draadloos	Frequentieband	Maximum stroom (dBm e.i.r.p.)
Bluetooth®	2402 – 2480 MHz	10 dBm
5 GHz draadloos system	5740 – 5840 MHz	10 dBm
WLAN	2412 – 2472 MHz5180 – 5320 MHz5500 – 5700 MHz5745 – 5825 MHz	18 dBm

De 5,15 - 5,35 GHz-band is alleen in de volgende landen beperkt tot gebruik binnenshuis.

AT	BE	BG	CZ	DK	EE	FR	DE	IS	IE	IT
EL	ES	CY	LV	LI	LT	LU	HU	MT	NL	NO
PL	PT	RO	SI	SK	TR	FI	SE	CH	UK	HR

De WLAN-functie van dit product mag uitsluitend binnen worden toegepast.

Dit product is bedoeld voor het make van een verbinding met een toegangspunt met 2,4 GHz of 5 GHz WLAN.

Referencies

Over Bluetooth®

Panasonic is nicht verantwoordelijk voor möglichke beschadiging van data en/of informatatieijdens een draadloze transmissie.

Frequentieband

• Dit systeme maakt gebruik van de frequentieband van 2,4 GHz.

Certificatie

• Dit systeme voldoet aan freiendentiebeperkingen en heeft certificatie gekreten op basis van wetten die te makeen hebben met freiendentie. Om die reden is een draadloze machtiginglesbrief nicht nodig.
• In sommige landen zijn de handelingen die hieronder beschreiben worden, op grond van de wet strafbaar:
• De eenheid uit elkaar nemen of wijzigen.
• Specificatie-aanduidingen verwijderen.

Gebruiksbeperkingen

• Draadloze transmissie en/of gebruik bij alle met Bluetooth® uitgeruste apparaten is nicht gegarandeerd.
• Alle apparaten要去en voldoen aan standardards die ingesteld werden door Bluetooth SIG, Inc.
• Afhankelijk van de specificaties en instellenen van een apparaat, kan deze zich nicht verbinden of sommige operaties können anders zijn.
• Dit systemd ondersteunt de veiligingsfuncties van Bluetooth®. Maar afhankelijk van de werkomgeving en/of instelleningen, is deze beveiliging möglichn nicht voldoende. Draag data voorzichtig draadloos aan dit systemd over.
• Dit systemd kan geen data overzenden maar een Bluetooth®-apparaat.

Gebruiksbereik

• Gebruik dit apparaat tot een maximaal bereik van 10 meter.
• Het bereik kan verminderen afhankelijk van de omgeving, obstkels of interferentie.

Interferentie van andere apparaten

• Dit systeme zal misschien nicht goed functioneren en er kuren problemen zoals ruis en onderbrekingen in het geluid ontstaan als gevolg van interferentie van geluidsgolven, als deze unit te dicht staat op andere Bluetooth®-apparaten of apparaten die de 2,4 GHz-band gelebruiken.
• Dit systeme zal misschien nicht goed functioneren als de radiogolven van een zender, enz., in de buurt te krachtig zijn.

Gebruik waarvoordit bedoeld is

• Dit systeme is alleen voor normalaal, algemeen gebruik.
• Gebruik dit systemenietvlakbij apparatuur of in een omgeving die gevoelig is voor interferentie door een radiofrequentie (voorbeeld: luchthavens,ziekenhuizen,laboratoria,et cetera).

Licenties

Het Wi-Fi CERTIFIED™-logo is een certificeringsmerk van Wi-Fi Alliance®. "Wi-Fi" is een gedeponeerd handelsmerk van Wi-Fi Alliance®. "WPA™" en "WPA2™" zijn handelsmerken van Wi-Fi Alliance®.

Dolby, Dolby Audio en het dubbele-D-symbol质量问题 danssmerken van Dolby Laboratories.

Zie voor DTS-octrooien http://patents.dts.com. Gebabriceerd onder licentie van DTS, Inc.
DTS, het Symbool, DTS en het Symbool samen, en Digital Surround zich gedeponeerde handelsmerken en/of handelsmerken van DTS, Inc. in de Verenigde Staten en/of andere landen. © DTS, Inc. Alle rechten voorbehonden.

HDMI, HDMI High-Definition Multimedia Interface en het HDMI-Logo�n handelsmerken of gedeponeerde handelsmerken van HDMI Licensing Administrator, Inc. in de Verenigde Staten en in andere landen.

Het Bluetooth® woordmerk en logo's zijn gedeponeerde handelsmerken die het bezit zich van Bluetooth SIG, Inc. en ieder gebruik van dergelijkke merken door Panasonic Corporation vindtplaats onder licentie. Andere handelsmerken en handelsnamen zich die van de respectievelijke eigenaren.

Google, Google Home, Google Play, Chromecast, Chromecast ingebouwd en andere overeenkomstige merken�n zich handelsmerken van Google LLC.
