MANUALE UTENTE SCHTB510 PANASONIC

Istruzioni per l'uso

Gebruiksaanwijzing

La ringraziamo per aver acquistato quello prodotto.

Per ottener le prestazioni miglior e per la sicurezza, leggere attendamente queste istruzioni.

Istruzioni di installmente incluse

Le operazioni di installazione devono essere effettuate da un installatore qualificato. ( 9 a 14)

Prima di iniziare il lavoro, leggere attendamente le presenti istruzioni di installazione e le istruzioni per l'uso per garantire che l'installazione sia eseguita correttamente.

(Conservare le presenti istruzioni. Potrebbero essere usili durante la manutenzione o il trasferimento del systema.)

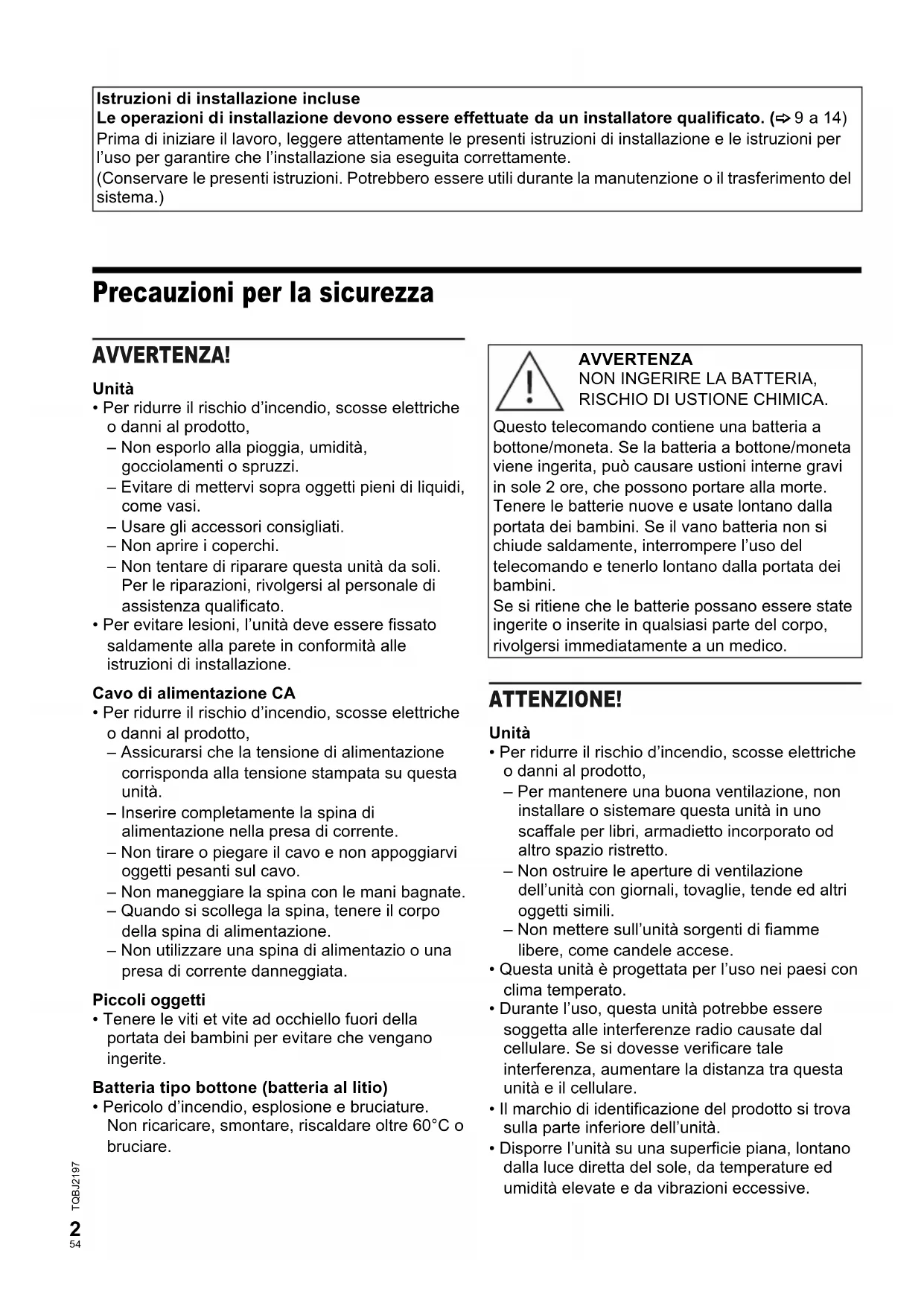

Precauzioni per la sicurezza

AVVERTENZA!

Unità

• Per ridurre il rischio d'incendio, scisse elettriche o danni al prodotto,
  Non esporlo alla pioggia, umidità, gocciolamenti o spruzzi.
• Evitare di mettervi sopra oggetti pieni di liquidi, come vasi.
• Usare gli accessori consigliati.
  Non aprire i coperchi.
• Non tentare di riparare questa unità da soli. Per le riparazioni, rivolgersi al personale di assistenza qualificato.
• Per evitare lesioni, l'unità deve essere fissato saldamente alla parete in conformità alle istruzioni di installment.

Cavo di alimentazione CA

• Per ridurre il rischio d'incendio, scisse elettriche o danni al prodotto,
• Assicurarsi che la tensione di alimentazione corrisponda alla tensione stampata su esta unità.
• Inserire completeness la spina di alimentazione nella presa di corrente.
• Non tirare o piegare il cavo e non appoggiarvi oggetti pesanti sul cavo.
• Non maneggiare la spina con le mani bagnate.
• Quando si scollega la spina, tenere il corpo della spina di alimentazione.
• Non utilizzato una spina di alimentazio o una presa di corrente danneggiata.

Piccoli oggetti

• Tenere le viti et vite ad occhiello fuori della portata dei bambini per evitare che vengano ingerite.

Batteria tipo bottone (batteria al litio)

• Pericolo d'incendio, esplosion e bruciature. Non ricaricare, smontare, riscaldare或者其他 60^ or bruciare.

AVVERTENZA

NON INGERIRE LA BATTERIA, RISCHIO DI USTIONE CHIMICA.

Questo telecommando contiene una batteria a bottone/moneta. Se la batteria a bottone/moneta viene ingerita, cui possono portare alla morte. Tenere le batterie nuove e usate lontano alla portata dei bambini. Se il vano batteria non si chiude saldamente, interrompere l'uso del telecommando e tenerlo lontano alla portata dei bambini.

Se si ritiene che le batterie possano essere state ingerite o inserte in qualsiasi parte del corpo, rivolgersi immediatamente a un medico.

ATTENZIONE!

Unità

• Per ridurre il rischio d'incendio, scisse elettriche o danni al prodotto,

• Per mantenere una buona ventilazione, non installare o sistemare esta unità in uno scaffale per libri, armadietto incorporado od altri spazio ristretto.
  Non ostruire le aperture di ventilazione dell'unità con giornali, tovaglie, tende ed altri oggetti simili.

• Non mettere sull'unità sorgenti di fiamme libere, come candele accese.

• Questa unità è progettata per l'uso nei paesi con clima temperato.

• Durante l'uso, esta unità potrebbe essere soggetta alle interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza,;aumentare la distance tra esta unità e il cellulare.
• Il marchio di identificazione del prodotto si trova sulla parte inferiore dell'unità.
• Disporre l'unità su una superficie pianà, lontano alla luce diretta del sole, da temperature ed umidità elevate e da vibrazioni eccessive.

Cavo di alimentazione CA

• La spina di alimentazione è il dispositorio di interruzione. Installare questa unità in modo che la spina di alimentazione possa essere scollegata immediatamente alla presa di corrente.

Batteria tipo bottone (batteria al litio)

• Se la batteria non è sostituita correttamente, potrebbe verificarsi un'esplosione. Per la sostituzione utilizzare solo batterie di tipo consigliato dal produttore.
• Durante lo smaltimento delle batterie, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.
  Non riscaldare o esporre alle fiamme.
  Non lasciare la (le) batteria(e) in un'automobile esposta alla luce diretta del sole e con sportelli e finestrini chiusi per un periodo di tempo prolongato.
• Inserire con le polarità allineate.
• Rimuovere la batteria se non si intende utilizzato il telecomando per un periodo di tempo prolongato. Conservare in un luogo fresco e al buio.

I simboli su quello prodotto (inclusi gli accessory) rappresenta quando segue:

CA

Apparecchiatura Classe II (la struttura del prodotto presente doppio isolamento.)

ON

Standby

#

Precauzioni per la sicurezza 2

Elementi in dotazione 3

Panorama dei comandi. 4

Collegamenti 7

Sistemazione. 9

Collegamenti wireless 15

Trasmissione in streaming di musica in rete . . . 16

Controllo di base 17

Operazioni avanzate 18

Aggiornamenti firmware 19

HDMI CEC. 20

Risoluzione dei problemi 20

Cura dell'unità 23

Illuminatione degli indicatori 24

Dati tecnici. 25

Riferimenti 27

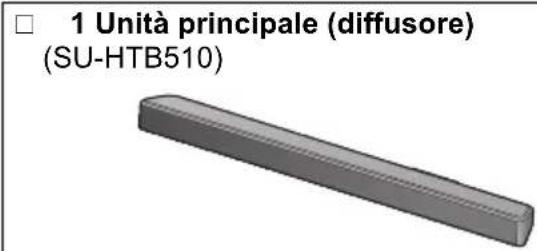

Elementi in dotazione

Questo problema

1 Subwoofer attivo (SB-HWA510)

Accessori

Controllare e identificare gli accessori in dotazione.

1 Telekomando (con una batteria) (N2QAYC000131)

2 Staffe di supporto a parete

4Viti

Panorama dei comandi

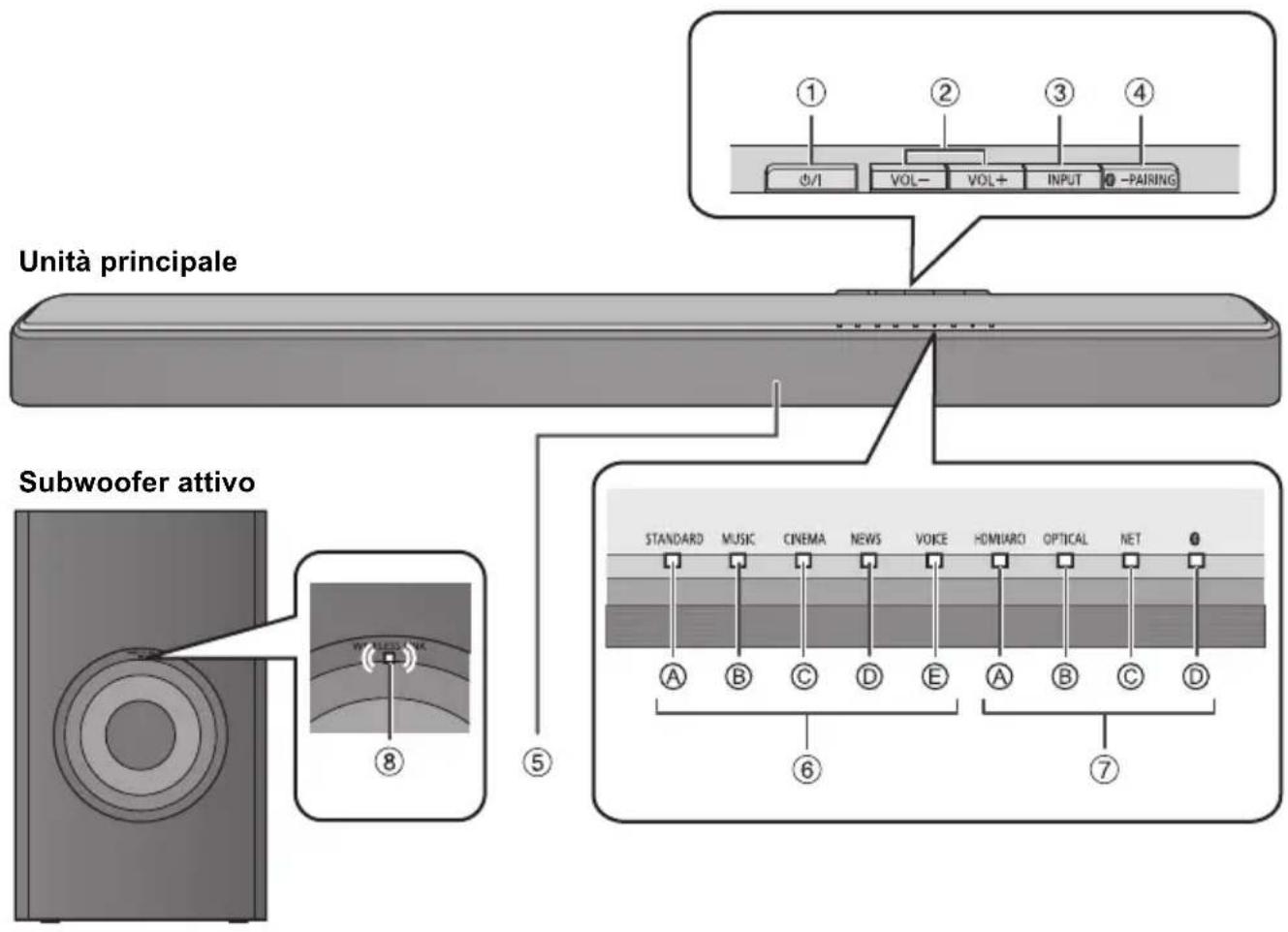

Questo problema (Parte anteriore)

① Interruttore di attesa/accensione [山 /山 ]
Premerlo per disporre l'apparecchio nella modalità di attesa o per accenderlo. Durante la modalità di attesa, l'apparecchio continua a consumare una piccola quantità di corrente.
② Regolare il livello del volume (⇒ 17)
③ Selezione sorgente di ingresso

④ Selezione il dispositivo Bluetooth 念 come sorgente

Per avviare l'associazione Bluetooth®, tenere premuto [FAIRING].

⑥ Sensore del telecomando

Puntare il telecomando verso il sensore del telecomando, lontano da ostacoli e entro il raggio di azione.

Distanza: Entro circa 7 m

Angolazione: Circa 20^ in alto e in basso, 30^ a sinistra e a destra

⑥ Indicatori modalita audio

Si attiva quando viene selezionata la modalità audio corrispondente.

Indicatore STANDARD
Indicatore MUSIC
Indicatore CINEMA
⑥ Indicatore NEWS
電 Indicatore VOICE

⑦ Indicatori di selezione

Indicatore HDMI (ARC)
Indicatore OPTICAL
Indicatore NET
⑥ Indicatore (Bluetooth®)

⑧Indicatore WIRELESS LINK (⇒ 15)

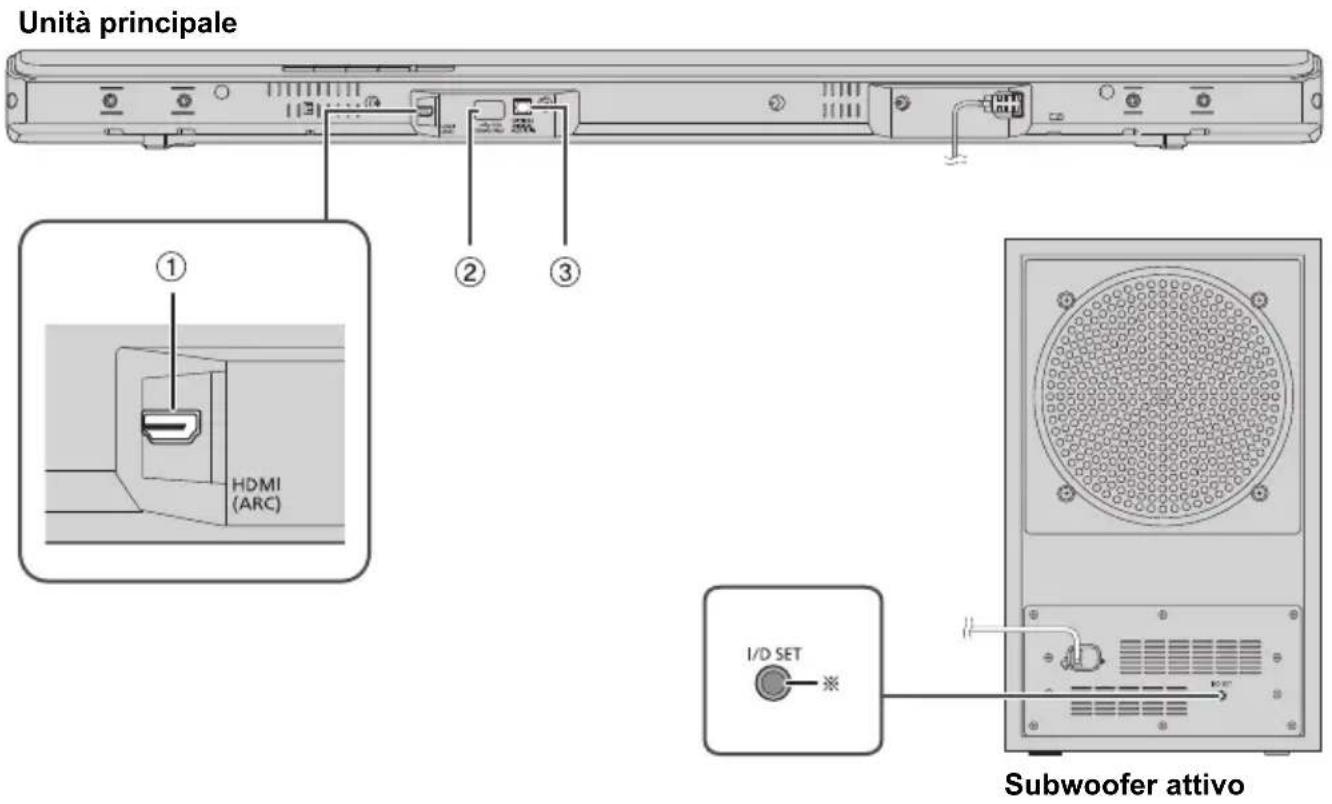

Questo problema (Parte posteriore)

① Terminale HDMI (ARC) (compatible ARC) ( 7,8)
②Porta USB (solo per manutenzione)
③ Terminale OPTICAL DIGITAL AUDIO IN (⇒ 7)

• Il tasting I/D SET viene utilizzato solo quando l'unità principale non è associata al subwoofer attivo. (⇒ 22)

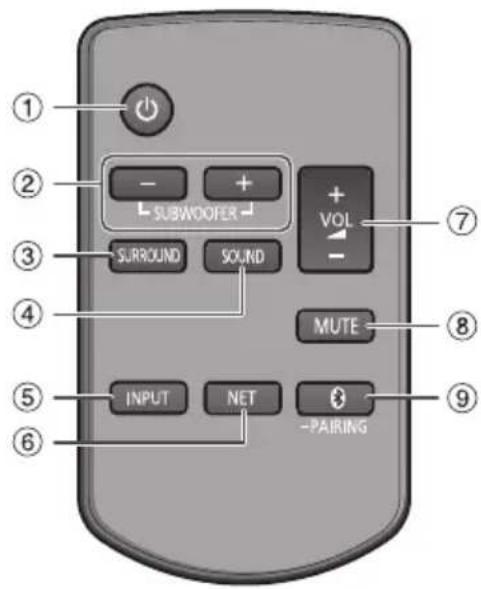

Telecomando

① Attivare o disattivare l'unità principale
②Regola il livello subwoofer (⇒ 17)
③ Impostare la modalità surround (⇒ 17)
④ Seleziona la modalita audio ( 17)
⑤ Selezione sorgente di ingresso

⑥Seleziona "NET" come sorgente (⇒ 15)
⑦ Regolare il livello del volume (⇒ 17)
⑧Disattivare l'audio (⇒ 17)
⑨ Selezione il dispositivo Bluetooth 假 come sorgente

Per avviare l'associazione Bluetooth®, tenere premuto [FAIRING].

Preparazione del telecomando

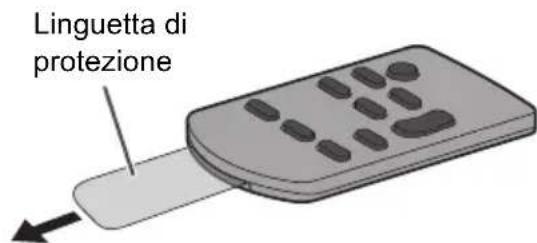

Prima del primoutilizzato

Rimuovere la linguetta di protezione.

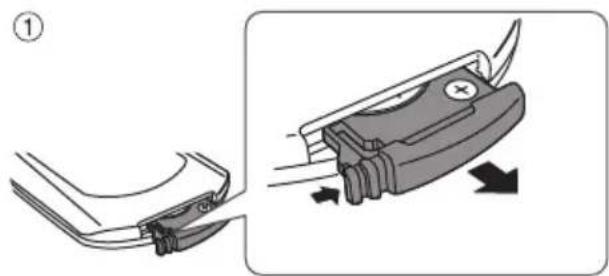

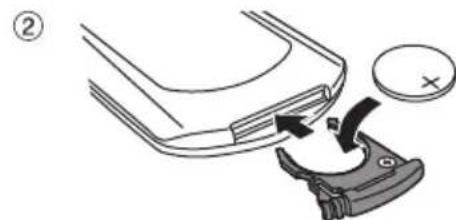

Sostituzione della batteria

Sostituire con una nuova batteria (CR2025 batteria al litio).

Inserire una nuova batteria con il lato (+) rivolto in alto.

Collegamenti

Spagnere tutti gli apparecchi prima del collegamento.

I componenti e i cavi sono venduti separatamente.

Collegare il cavo di alimentazione CA sostanto dopo aver completato tutte le altre connessioni.

Collegamento del teilevisore

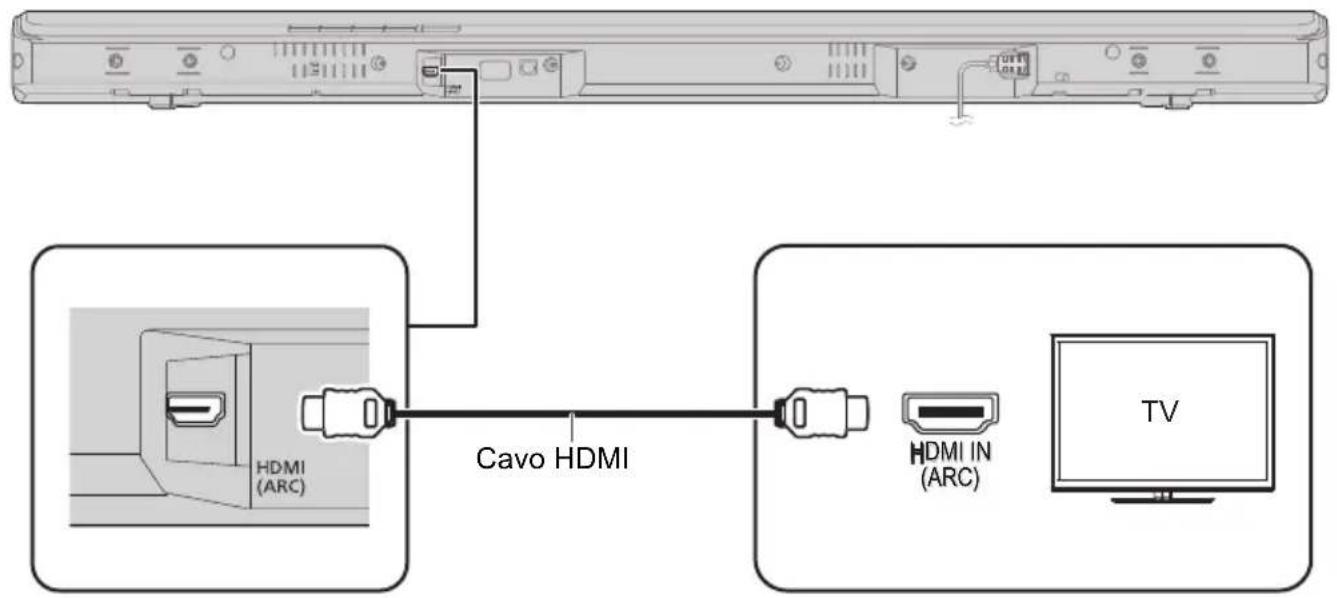

Collegare un teileisore compatibile ARC

Collegare ad un terminale compatible ARC del teileisore con un cavo HDMI ad alla velocità compatible ARC.

ARC è una funzione HDMI che consente di ascoltare l'audio e guardare immagini TV con un cavo HDMI, il cavo audio digitale a fibre ottiche solitamente necessario per ascoltare il suono emesso da un teilevisore non serve più.

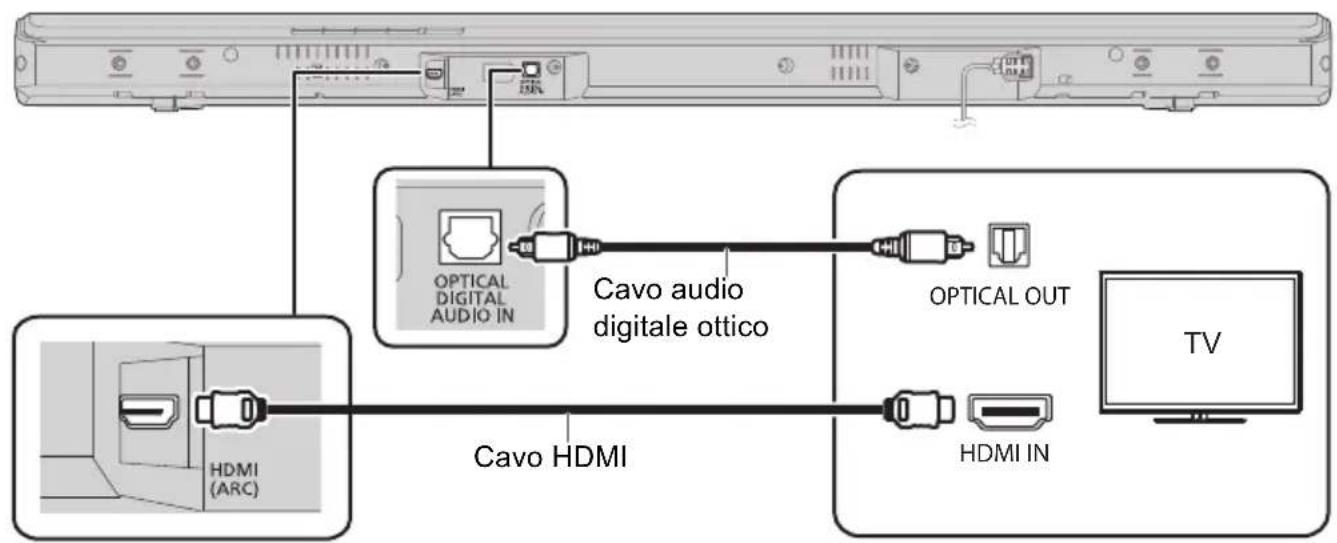

■ Collegare un tevisore compatible non ARC

Quando sicollege il cavo audio digitale ottico, osservare l'orientamento e insertire correttamente la punta nel terminale.

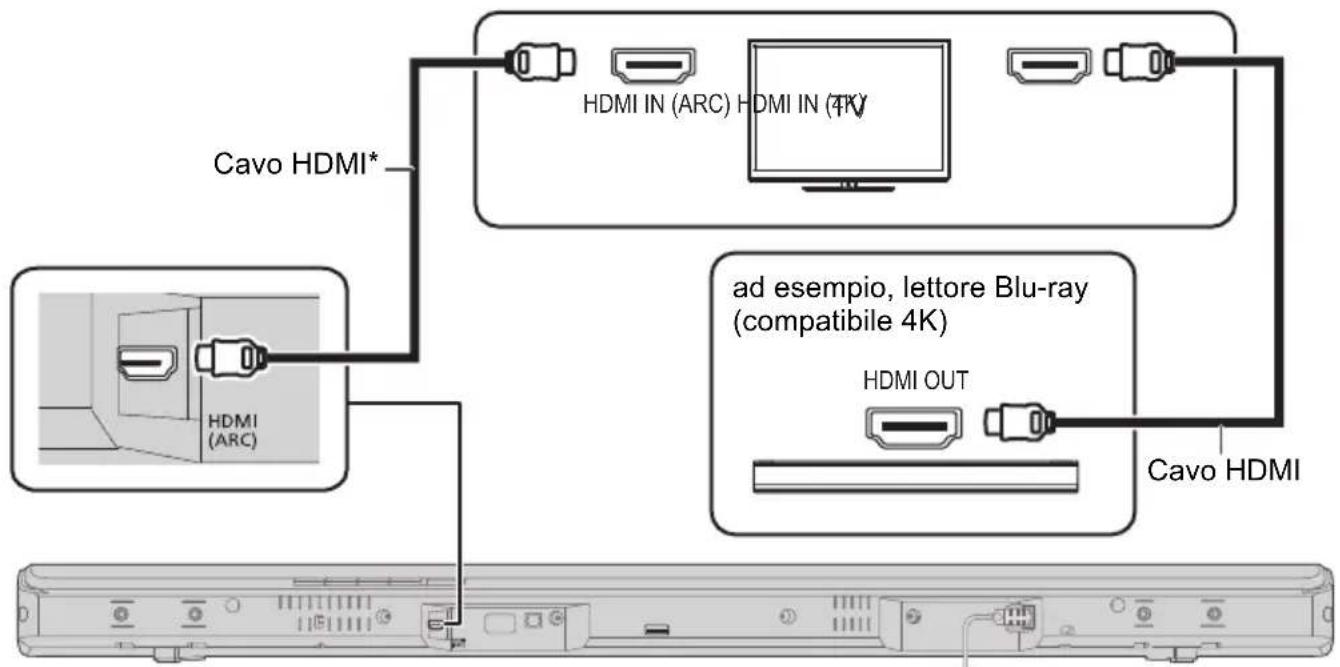

Collegamento ad un tevisore Ultra HD 4K

Ilsystema non è in grado di trasmettere il segnale video 4K di apparecchi compatibili 4K ad un tevisore Ultra HD 4K. Tuttavia, è possibile collegare il systema ad un tevisore Ultra HD 4K per guardare contenuti 4K.

• Assicurarsi di collegare il cavo HDMI ai terminali compatibili ARC.

Nota:

• Consultare le istruzioni per l'uso del teileisore Ultra HD 4K (VIERA) e dell'apparechio compatible 4K/60p per l'impostazione e la riproduzione di contenuti 4K.
  Perutilizare l'uscita multicanale delsystema,impostare l'uscita audio dell'alto apparecchio su Bitstream.
  L'ingresso del segnale audio a quelloystema è fino a 5.1 canali.

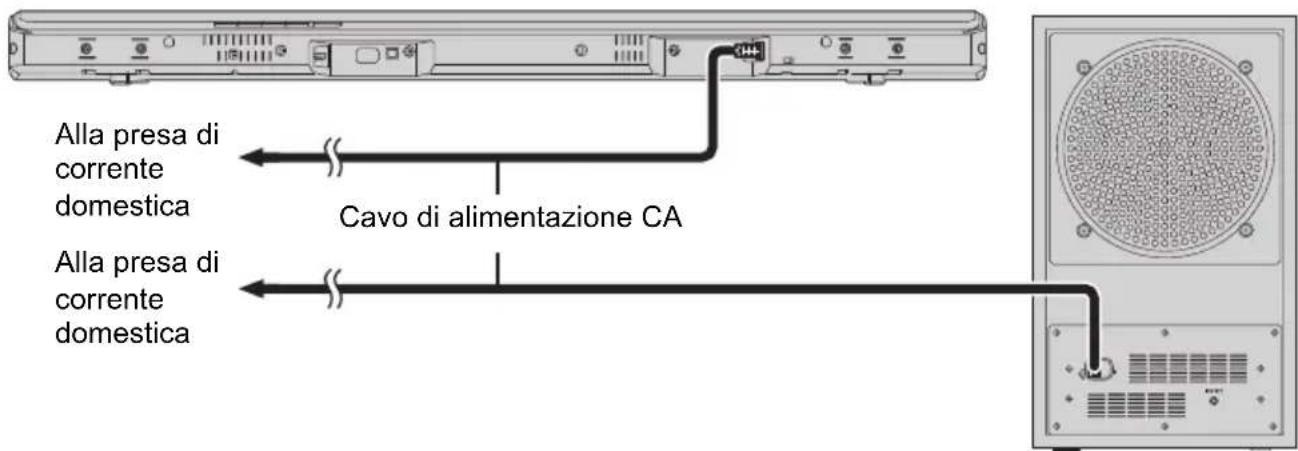

Collegamento del cavo di alimentazione CA

Risparmio di energia

Il systema consuma poca corrente in modalità di attesa. Scollegare l'alimentazione se non si utilizes il systema.

L'unità principale passa automaticamente alla modalità standby quando non viene immesso alcun segnale e non viene eseguita alcuna operazione per circa 20 minuti. Fare riferimento a categoria 18 "Spegnimento automatico" per disattivare esta funzione.

Nota:

Il subwoofer attivo si trova nella condizione di attesa quando si collega il cavo di alimentazione CA. Il circuito primario è sempre molto tese per tutto il tempo che l'adattatore c.a. rimane collegato ad una presa di corrente.

Sistemazione

Precauzioni per la sicurezza

É nécessaria una installatione professionale.

L'installazione deve essere effettuata esclusivamente da un installatore qualificato. PANASONIC DECLINA EVENTUALI DANNI MATERIALI E/O LESIONI GRAVI, COMPRESO IL DECESSO, DERIVANTI DA ERRATA INSTALLAZIONE O UTILIZZO NON CORRETTO.

• Assicurarsi di installare l'unità principale come indicato nelle istruzioni per l'uso.
• Fissare impiegando una tecnia adatta alla struttura e ai materiali del luogo di installment.

Attenzione

• Questoistema deve essere utilizzato esclusivamente come individato nelle presenti istruzioni. Il mancato rispetto di quanto sopra potrebbe portare a danni all'amplificatore e/o al diffusore, e potrebbe creare un pericolò di incendio. In caso di dati o se si riscontrano mutamenti improvisi nelle prestazioni, rivolgersi ad un techniciano qualificato.
• Non provare a fissare l'unità principale a una parole utilizzando metodi diversi da quelli indicati nel presente manuale.

Nota:

Non tenere l'unita principale con una mano per evitare lesioni, I'unita principale potrebbe cadere durante il trasporto.
- Per evitare danni o graffiti, sistemare in terra un panno morbido ed effettuare il montaggio su diesso.

Durante il trasporto del subwoofer attivo

Non tenere il subwoofer attivo da esta aperture. I componenti interni potrebbero essere danneggiati.

1. Tenere sempre il subwoofer attivo alla parte inferiore quando lo si sposta.

Selezione del tipo di posizionamento

Scegliere il metododi positizionamento più adatto alle proprie esigenze.

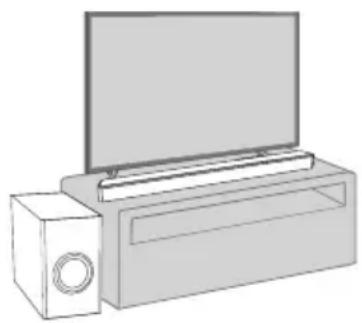

Posizionamento dell'unità principale su uno scaffale o un cavolo

Sistemare l'unità principale su una superficie pianae e orizzontale.

Pagina 11

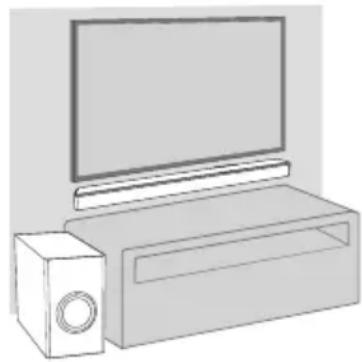

Fissaggio dell'unità principale ad una parete

Sistemare l'unità principale su una superficie piana e verticale.

Pagina 12

Quando si colloca l'unità principale davanti al tevisore

L'unità principale pottrebbe ostruire o interferire con i vari sensori del teilevisore e con il trasmettitore 3D Eyewear di un teilevisore compatibile 3D.

Se si verificano interferenze, allontanare ulteriormente l'unità principale dal televisione. Se il televisione continua a non funzionare correttamente, provare a utilizzato in uno scaffale o montato a parete.

Se il sensore del telecomando del teilevisore è bloccato dall'unità principale

Provare autilizzare il telecomando del teilevisore da una diversa angolazione.

Nota:

• Posizione are ilsystema su una superficie pianaa sicura.
• Non ripore ilsystema in un armadietto in metallo.
  Collocare il subwoofer attivo a pochi metri dall'unità principale.
• A seconda della posizione del subwoofer attivo, l'effetto potrebbe variare.

Un posizionamento dei diffusori troppo vicino alle pareti eagli angoli puo augmentare eccessivamente i bassi. Copire le pareti e le finestre con tende spesse.

É possible Change la pozone del subwoofer attivo o regolare il livello subwoofer (⇒ 17) per un effetto ottimale.

• Tenere altri dispositivi elettronici con banda di frequenza a 2,4 GHz e 5 GHz, ad esempio router wireless, cordless, ecc., ad una distanza di almeno 2 metri da quelloystema per evitare interferenze wireless.
• Se sul tevisore appaiono colori anomali, spegnere il tevisore per 30 minuti. Se smagnetizzando il tevisore non si risolve il problema, aumento la distance tra quelloysteme e il tevisore.
• Allontanare gli oggetti magnetizzati. Schede magnetizzate, orologi, ecc., possono danneggiarsi se sono troppo vicini alsystema.

Posizionamento dell'unità principale su uno scaffale o un ravolo

Accessorisupplementari richiesti(disponibiliin commercio)

Cavo anticaduta (x2)
Viti ad occhiello (per fissare il cavo anticaduta) (x2)

Nota:

• Utilizzare viti disponibili in commercio in grado di supportare altre 24kg
• Utilizzare un cavo in grado di supportare altre 24kg (con un diametro di circa 1,5mm ).

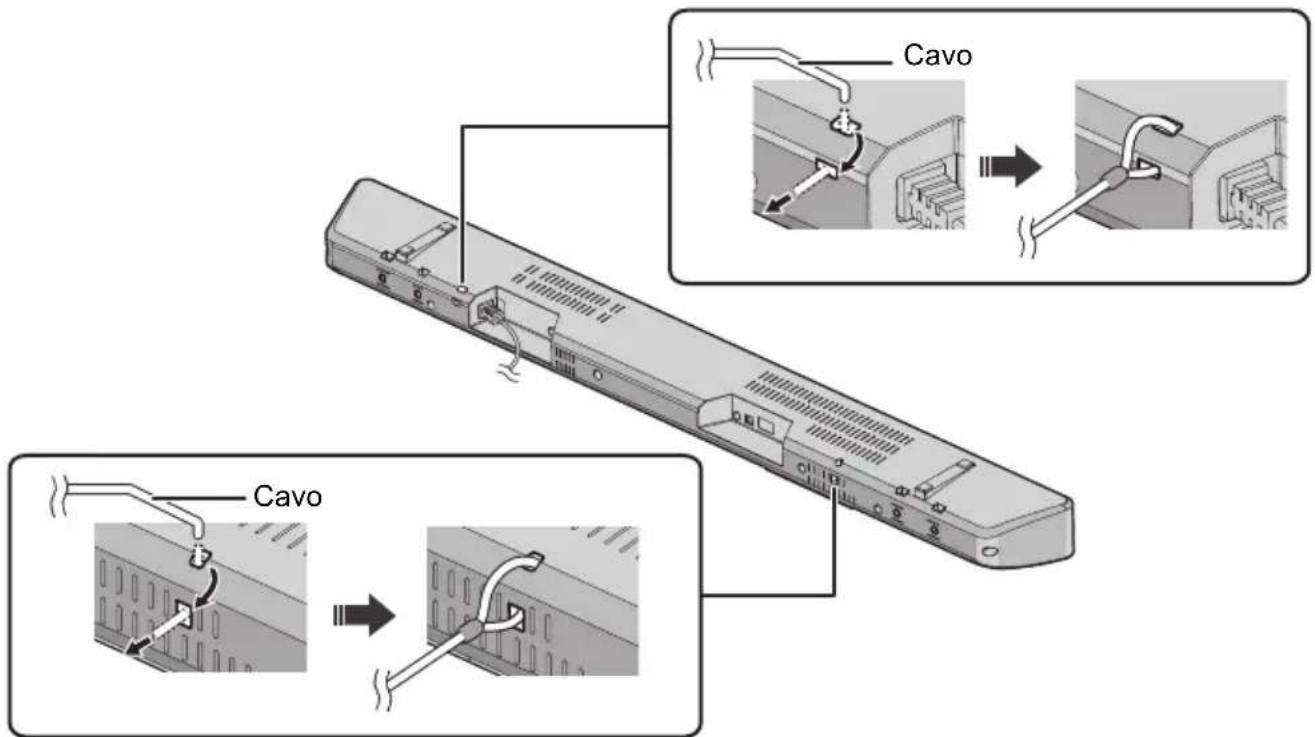

1 Fissare il cavo all'unità principale.

Se non è possible far passare il cavoattraverso i fori, provare a piegare il cavo, circa 5 mm dall'estremita, a un angolo di 45^ (come illustrato sopra).

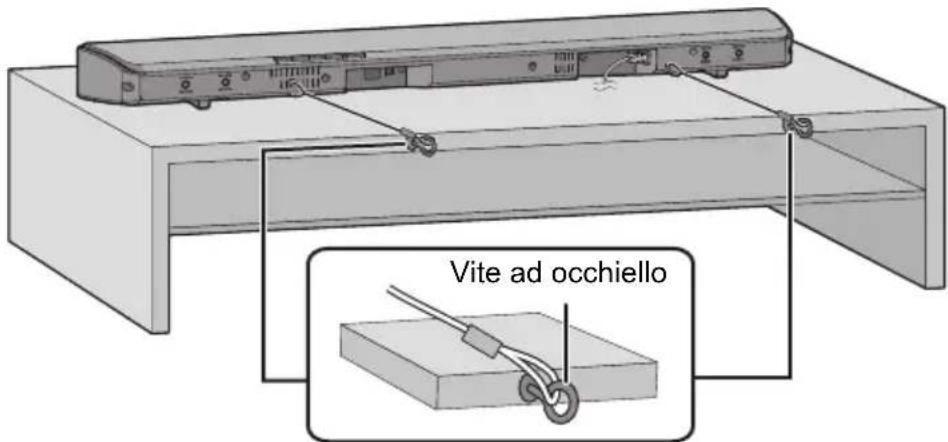

2 Sistemare l'unità principale nella posizione desiderata e fissare il cavo allo scaffale o al ravolo.

Assicurarsi che il gioco del cavo sia minimo.

Non inclinare l'unità principale verso il teilevisore o la parete.

Fissare la vite ad occhiello nella posizione in grado di supportare altre 24kg

A seconda del posizionamento dell'unità principale, la posizione di avvittamento della vite ad occhiello potrebbe variare.

Fissaggio dell'unità principale ad una parete

AVVERTENZA:

Per evitare lesioni, l'unità deve essere fissato saldamente alla parete in conformità alle istruzioni di installazione.

L'unità principale peut essere montata a parete utiliser zando le staffe di supporto a parete in dotazione, ecc. Assicurarsi che la vite utilizzata e la parete siano abbastanza resistenti da supportare il peso di almeno 24kg

Le viti e gli altri elementi non sono forniti in dotazione, in quanto il tipo e le dimensioni variano a seconda dell'installazione.

• Fare riferimento al punto 3 per dettagli sulle viti necessarie.
• Assicurarsi di fissare il cavo anticaduta come misura di sicurezza secondaria.

Accessor in dotazione

2 Staffe di supporto a parete

□4Viti

Accessorisupplementari richiesti(disponibiliin commercio)

Viti per montaggio a parete (x2)
Cavo anticaduta (x2)
Viti ad occhiello (per fissare il cavo anticaduta) (x2)

Nota:

Utilizzare un cavo in grado di supportare altre 24kg (con un diametro di circa 1,5mm ).

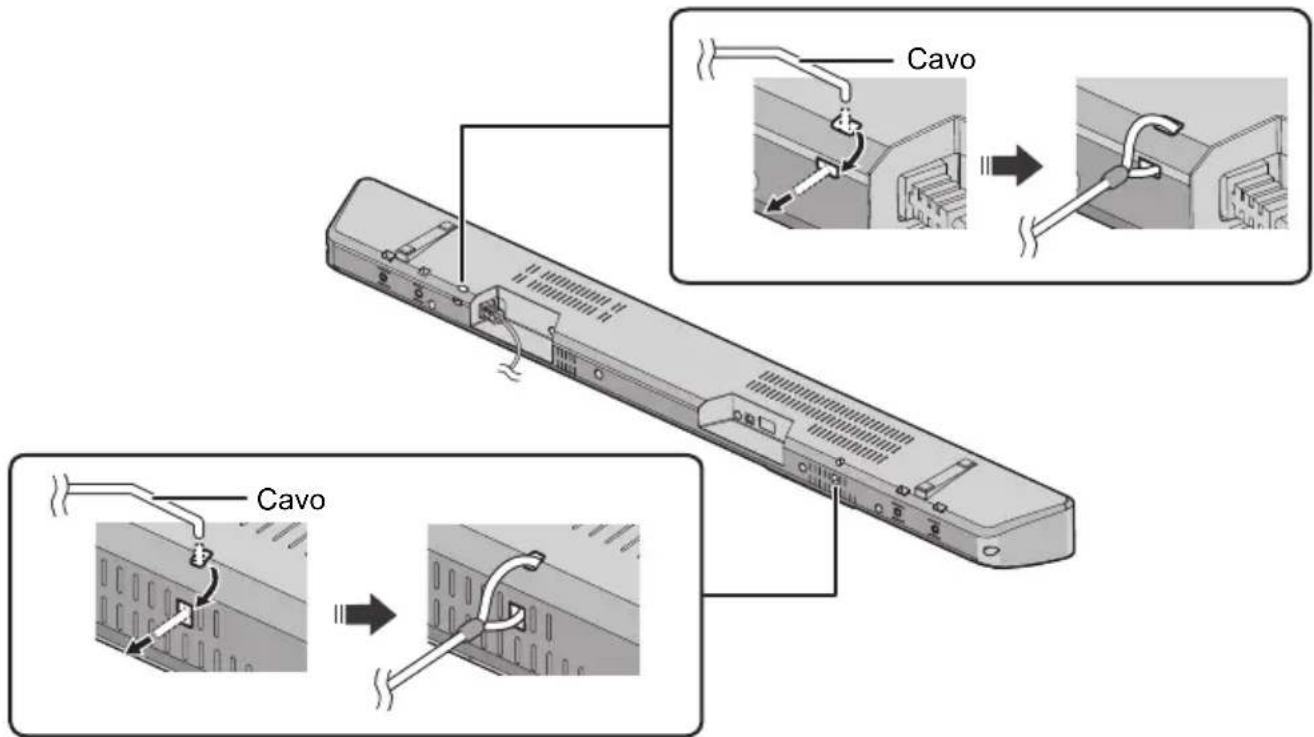

1 Fissare il cavo all'unità principale.

Se non è possibile far passare il cavoattraverso i fori, provare a piegare il cavo, circa 5 mm dall'estremità, a un angolo di 45^ (come illustrato sopra).

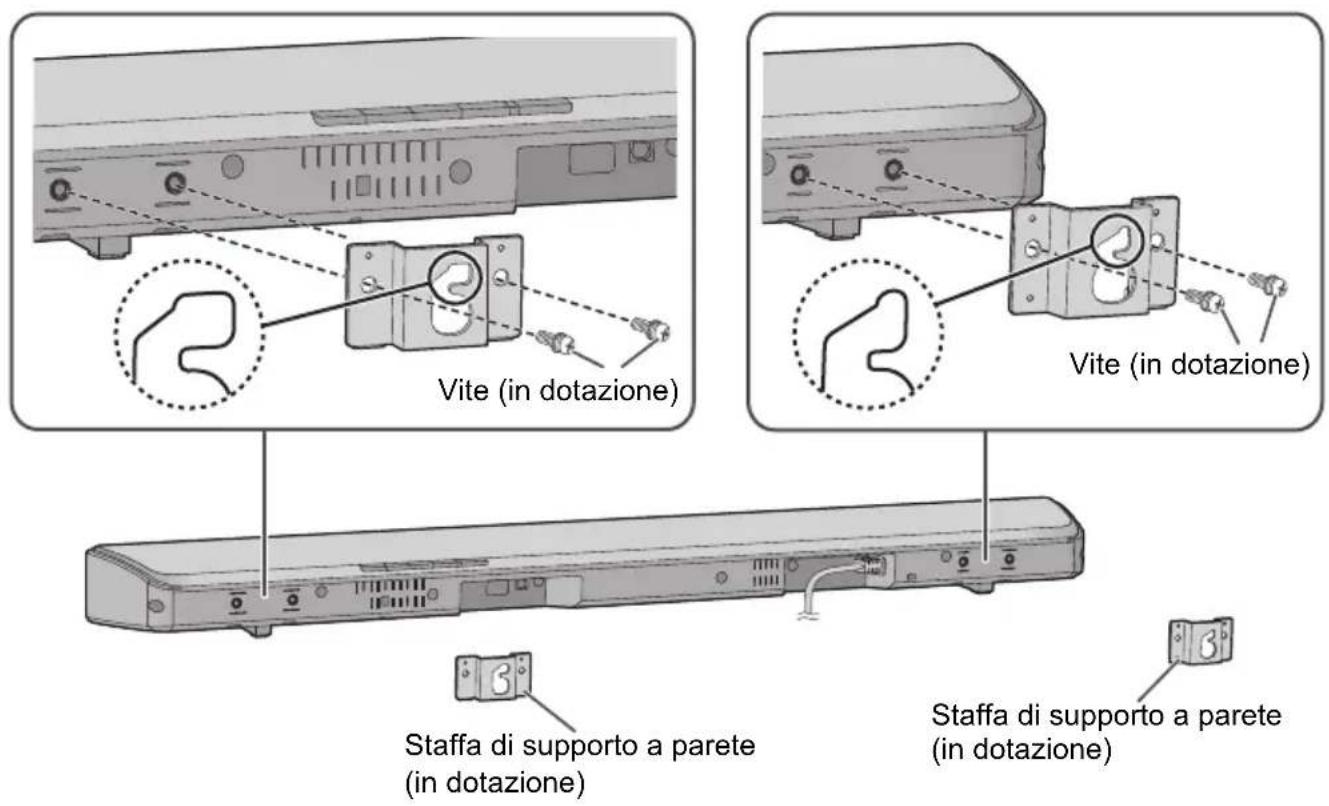

2 Fissare le staffe di supporto a parete all'unità principale.

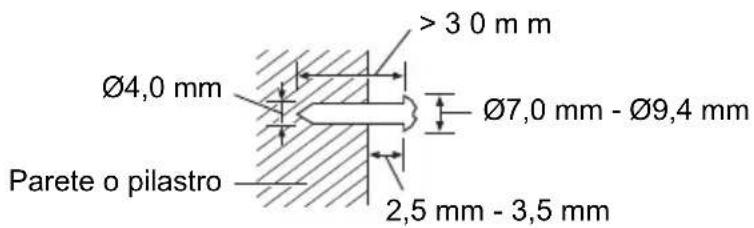

3 Inserire le viti nella parete.

• Utilizzare le misure indicate quello per identificare le posizione di avvittamento sulla parete.
• Lasciare uno spazio di almeno 100mm sopra l'unità principale per garantire abbastanza spazio per il montaggio dell'unità principale.
• Assicurarsi di utilizzare una livella per garantire che entrambi i fori di montaggio siano a livello tra di loro.

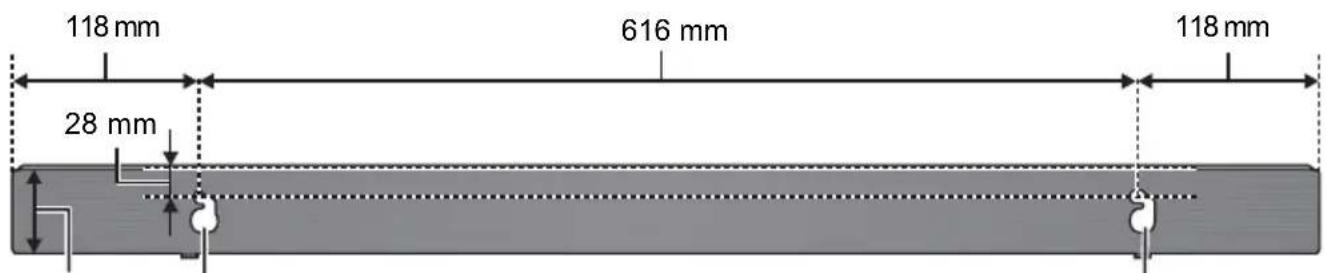

Vista frontale (imagine semi-trasparente)

60,5 mm Foro di montaggio a pareteForo di montaggio a parete

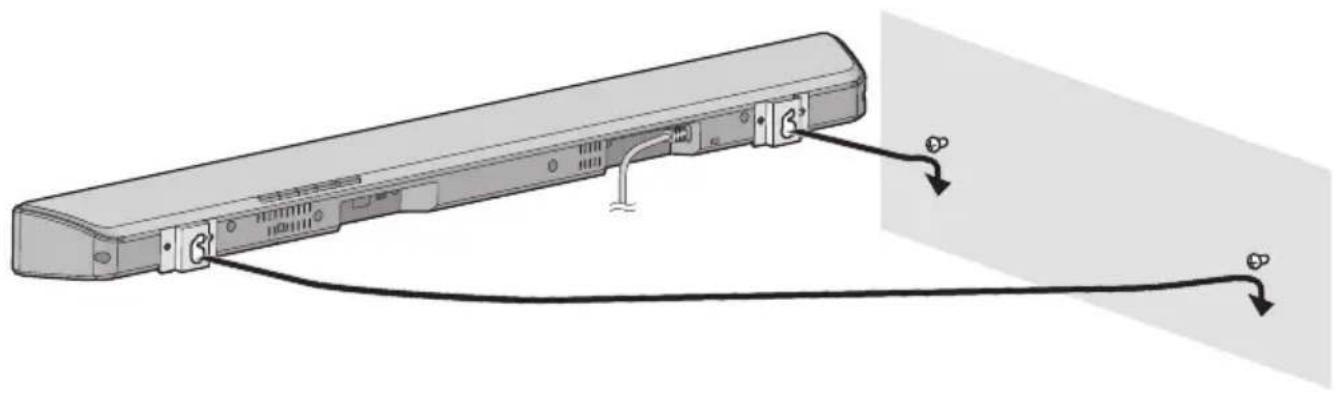

4 Fissare saldamente l'unità principale alle viti.

SINO
Spostare il diffusore in modo che la vite sia in这对于a posizione.	In这对于a posizione è probabile che il diffusore possa cadere se spostato a sinistra o a destra.

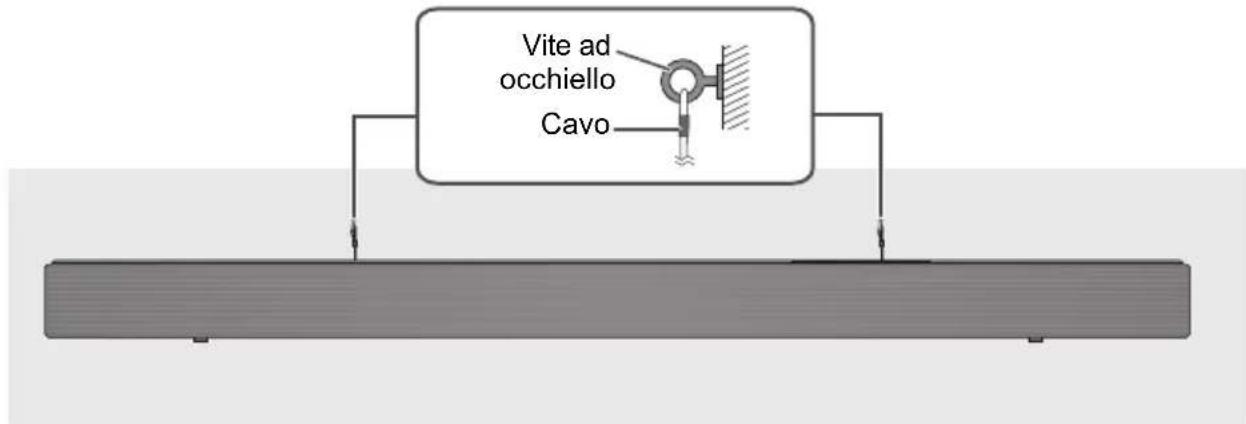

5 Fissare il cavo alla parete.

Assicurarsi che il gioco del cavo sia minimo.

Collegamenti wireless

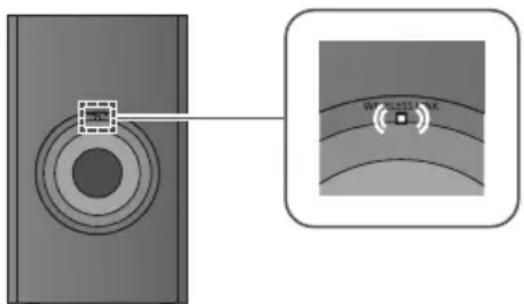

Connessione wireless del subwoofer attivo

Preparativi

Accendere l'unità principale.

Verificare che la connessione wireless sia attivata.

Indicatore WIRELESS LINK

Attivato: La connessione wireless è attivata.

Disattivato: La connessione wireless non è attivata.

Lampeggiante: Il subwoofer attivo tenta di attivare la connessione wireless con l'unità principale.

Nota:

• La connessione wireless è attivata quando l'unità principale e il subwoofer attivo sono accesi.
• Il tasting I/D SET viene utilizzato solo quando l'unità principale non è associata al subwoofer attivo. (⇒ 22)

Collegamento NET

È possibile trasmettere in streaming su quello sistema il servizio musicale online o la musica memorizzata sui dispositivi. Perutilizzare queste funzioni, quello sistema deve connettersi alla stessa rete connessa a Internet del dispositivo compatibile.

Preparativi

• Collocare quelloystema il più vicino possibile al router wireless.
• Assicurarsi che lo smartphone o il tablet sia connesso alla stessa rete del sistema.

1 Premere [NET].

In alternatively, premere ripetutamente [INPUT] per selezionare "NET" come sorgente.

Lampeggia solo l'indicatore "NET", gli altri indicatori di selezione sono spenti.

2 Scaricare l'app "Google Home" (gratuita) sullo smartphone o sul tablet.

3 Avviare l'app e seguire le istruzioni su schermo.
4 Verificare che la connessione sia completeness.

L'indicatore "NET" smette di lampeggiare e si accende.

Nota:

• A seconda del dispositivo, potrebbe essere necessario attivare o disattivare la funzione Bluetooth® prima della connessione di rete.
• Se il nome del dispositivo non è impostato, viene visualizzato "Panasonic HTB510- 📁 🁦 (rappresenta un carattere univoco per agli set.)
• É possibile controllare le informazioni di rete (SSID, indirizzo MAC e indirizzo IP) dall'app "Google Home".
• Alcune voci dell'OSD dell'app "Google Home" potrebbero non essere applicate a questosystema.
• La disponibilità e le prestazioni di alcune funzioni, alcuni servizi e alcune applicazioni dipendono dal dispositorio e alla rete e potrebbero non essere disponibili in tutti i Paesi/tutte le regioni; potrebbero essere necessarie sottoscrizioni e potrebbero essere applicati termini, condizioni e/o modifiche aggiuntivi.

Connessione Bluetooth®

É possibile connettersi e riproduire un dispositivo audio in modo wireless tramite Bluetooth®.

Preparativi

• Accendere l'unità principale.
• Attivare la funzione Bluetooth® del dispositorio e avvincinarlo alsystema.
• Per i dettagli, leggere le istruzioni per l'uso del disposativo.

Associazione di un dispositivo

Preparativi

Se il sistema è collegato ad un dispositivo Bluetooth®, scollegarlo (⇒ a destra).

1 Premere [BAIRING].

Se Iindicatore " ampeggia rapidamente, continuare con il punto 3.

2 Tenere premuto [AIRING] finché l'indicatore "non lampeggia rapidamente.

Se I'indicatore "ampeggia lentamente, ripetere quello punto.

3 Selezionare "SC-HTB510" dal menu Bluetooth® del dispositivo.

L'indirizzo MAC (esempio: 6C:5A:B5:B3:1D:0F) potrebbe essere visualizzato prima di "SC-HTB510".

Se viene richiesta la passkey, digitare "0000" o "1234".

Una volta connesso il dispositorio Bluetooth, l'indicatore " cessa di lampeggiare e si accende.

Nota:

É possible associare fino a 8 dispositivi con questo sistema. Se si associa un 9^ dispositivo, il dispositivo non utilizzato per un periodo di tempo superioreiene sostituito.

Collegamento di un dispositivo associato

Preparativi

Se il sistema è collegato ad un dispositivo Bluetooth®, scollegarlo (→ a destra).

1 Premere [BAIRING].
2 Selezionare "SC-HTB510" dal menu Bluetooth® del dispositivo.

Disconnessione di un disposativo

Tenere premuto [PAIRING] finché l'indicatore "non lampeggia lentamente.

Nota:

• Questo sistema può connettersi ad un solo dispositivo per volta.
• Quando si selezione " " come sorgente, il sistemacca di connettersi automaticamente all'ultimo dispositivo collegato.
• Il dispositorio Bluetooth ® viene disconnesso quando si selezione un'altra sorgente.

Trasmissione in streaming di musica in rete

É possibile trasmettere in streaming su quello sulla stima i servizi musicali online o file musicali dallo smartphone/dal tablet.

Transmission in streaming di musica online

Questoistema è compatible con app abilitate per Chromecast. Per l'elenco di app abilitate per Chromecast, visitare g.co/cast/apps

Preparativi

• Completare le impostazioni di rete. ( 15)
• Assicurarsi che la rete sia connessa a Internet.

1 Connette il disposativo tramite Wi-Fi alla stessa rete di quello sistema.
2 Installare l'appabilitata per Chromecast sul dispositivo.
3 Avviare l'appabilitata per Chromecast, toccare l'icona Chromecast "selectionare quelloystemo o gruppo a cui è incluso quelloystema.
4 Selezionare e riproduire la musica desiderata sull'appabilitata per Chromecast.

Nota:

Se il nome del dispositivo non è impostato, viene visualizzato "Panasonic HTB510-
("rappresenta un carattere univoco per agli set.)
- Non tutti i servizi musicali sono disponibili in tutti i Paesi/tutte le regioni. è necessaria la registrazione/sottoscrizione. Potrebbero essere addebitati dei costi. Servizi soggetti a modifica. Per i dettagli, visitare il site web di ogni servizio musicale.

Controllo di base

Preparativi

Accendere il tevisore e/o il dispositivo collegato.

1 Premere [O] per accendere il sistema.
2 Premere ripeturamente [INPUT] per selezionare la sorgente.

In alternatively, premere [NET] per selezionare "NET" come sorgente oppure premere [PAIRING] per selezionare " ” ome sorgente.

Quando si selezione "o "NET" come sorgente

Selezionare quelloystemacomediffusordi uscita dal menu del dispositivo collegato.

Quando si selezione "OPTICAL" come sorgente

Sul tevisore e sul dispositivo connesso, selezionare l'ingresso del tevisore e avviare la riproduzione sul dispositivo connesso.

Regolazione del volume delsystema

Premere [+VOL - ]

Gamma del volume: 0 a 100

Gli indicatori scorrono agli volta che si regola il volume e smettono di scorrere quando si raggiunge il livello minimo o massimo.

Per selezionare la modalità audio

Premere ripetutamente [SOUND].

Modalità audio
STANDARD(predefinito)	È particolaremente adatto per film drammatici e spettacoli comici.
MUSIC Migliorare il suono di strumenti e brani musicali.
CINEMA Produce un suonotrildimensionale univoco per film.
NEWS Migliorare la voce per notizie e commenti sportivi.
VOICE Migliora la chiarezza quando si ascolta la voce umana.

Per togliere il volume

Premere [MUTE].

Tutti gli indicatori della modalità audio lampeggiano contemporaneamente.

Per annullare, premere di nuovo [MUTE] o regolare il volume.

Per regolare il livello subwoofer

Premere [SUBWOOFER +] o [SUBWOOFER -] per regolare il livello.

Indicazione Livelli degli effetti
STANDARD MUSKCINEMA NEWS VOICE				5 Massimo
STANDARD MUSKCINEMA NEWS VOICE				4
STANDARD MUSKCINEMA NEWS VOICE				3
STANDARD MUSKCINEMA NEWS VOICE				2
STANDARD MUSKCINEMA NEWS VOICE				1 M i

Nota:

Per impostazione predefinita il subwoofer è impostato al livello 3.

Impostazione della modalità surround

Premere ripetutamente [SURROUND].

Modalità Indicazione
Attivato(predefinito)	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	□	□	-■-	□	□
Disattivato	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	-■-	□	□	□	□

Nota:

L'indicatore per l'impostazione selezionata lampeggia per 5 secondi, quindi esce alla modalità di impostazione.

Operazioni avanzate

Dual audio

Imposta la modalità del canale audio preferito quando ilsystema riceve due modalitàaudio.

Tenere premuto [MUTE] per un minimo di 4 secondi.

Modalità audio	Indicazione
Principale(predefinito)	STANDARD MUSIC CINEMA NEWS VOICE☐ ☐ ☐ ☐ ☐
Secondario	STANDARD MUSIC CINEMA NEWS VOICE☐ ☐ ☐ ☐ ☐
Principale +Secondario	STANDARD MUSIC CINEMA NEWS VOICE☐ ☐ ☐ ☐ ☐

Nota:

• Cio funziona solo se l'uscita audio del tevisore o dellettore è impostata su "Bitstream" e nella sorgente audio è disponibile "Dolby Dual Mono".
• L'indicatore per l'impostazione selezionata lampeggia per 5 secondi, quando esce alla modalità di impostazione.

Formato audio

É possibile visualizzare il fornato audio attuale.

Premere consecutivamente [SOUND], [MUTE], [SOUND] e [MUTE].

Premere entro 3 secondi tra un pulsante e l'altro.

Modalità audio	Indicazione
Dolby Digital	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	-	□	□	□	□
DTS®	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	□	□	-	□	□
PCM	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	□	□	□	□	-

Nota:

• L'indicatore per l'impostazione selezionata lampeggia per 5 secondi, quindi esce alla modalità di impostazione.
• Gli indicatori potrebbero funzionare in modo diverso se l'unità principale rileva un formato audio non supportato dal tevisore collegata.
• Questa funzione non è disponibile quando si selezione "o "NET" come sorgente.

Spegnimento automatico

Ilsystemasispwegene automaticamente se non vi e ingressosto audio e non vieneutilizzato per circa 20 minuti.

Tenere premuto [SUBWOOFER +] per un minimo di 4 secondi per selezionare la modalità.

Modalità Indicazione
Attivato(predefinito)	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	-	□	□	□	□
Disattivato	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	□	□	□	□	-

Nota:

• L'indicatore per l'impostazione selezionata lampeggia per 5 secondi, quando esce alla modalità di impostazione.
• L'impostazione viene mantenuta finché non viene nuovamente modificata.

Limitazione del volume

Il volume è impostato su 50 quando si accende il sistema,anche se il volume è impostato altre 50 prima di essere spento.

Premere consecutivamente [MUTE], [SOUND], [MUTE] e [SOUND].

Premere entro 3 secondi tra un pulsante e l'altro.

Modalità Indicazione
Attivato(predefinito)	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	-	□	□	□	□
Disattivato	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	□	□	□	□	-

Nota:

• L'indicatore per l'impostazione selezionata lampeggia per 5 secondi, quando esce alla modalità di impostazione.
  L'impostazione viene mantenuta finché non viene nuovamente modificata.

Regolazione dell'intensità luminosa

È possibile ridurre o augmentare la luminosità degli indicatori sull'unità principale.

Tenere premuto [SUBWOOFER -] per un minimo di 4 secondi.

Nota:

Come impostazione predefinita, Questa funzione è disattivata.

Aggiornamenti firmware

Periodicamente, Panasonic può rilasciare firmware aggiornato per questo sistema per aggiungere o migliorare il funzionamento di una determinata funzione. Questi aggiornamenti sono disponibili Gratisutamente.

NON SCOLLEGARE il cavo di alimentazione CA durante l'aggiornamento del firmware

Durante la procedura di aggiornamento, non è possible eseguire autres operazioni.

Aggiornamenti automatici

Quando è disponibile un nuovo aggiornamento, quello sulla mezzanotte se non è in uso.

Connettere Anythinga. ( 15)

Assicurarsi che la rete sia connessa a Internet.

Nota:

• Se viene rilevato un aggiornamento durante la configurazione della rete, l'aggiornamento viene eseguito come parte della configurazione della rete.
• Se viene rilevato un aggiornamento critico nelle sistemi è in uso, l'aggiornamento ha la priorità.
• L'aggiornamento potrebbe richiedere più tempo o potrebbe non funzionare correttamente a seconda dell'ambiente di connessione.

Aggiornamenti manuali

Preparativi

Connette所需要ystema alla rete. ( 15)

Assicurarsi che la rete sia connessa a Internet.

1 Premere [NET].

2 Premere consecutivamente [SOUND], [SUBWOOFER +], [SUBWOOFER -] e [SOUND] per verificare la presenza di aggiornamenti.

Premere entro 3 secondi tra un pulsante e l'altro.

Se è disponibile un aggiornamento, il download inizia automaticamente.

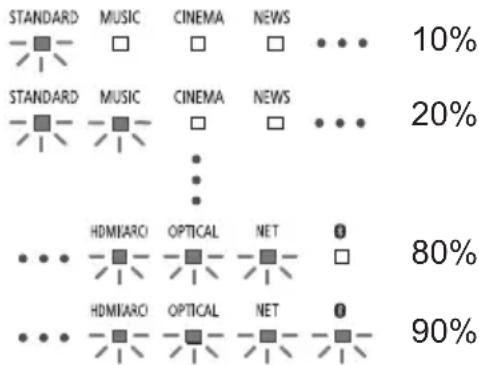

Gli indicatori lampeggiano per restrare I'avanzamento del download.

Se non è presente alcun aggiornamento, quosti indicatori lampeggiano.

3 L'aggiornamento viene installato al termine del download.

Durante l'installazione, gli indicatori scorrono avanti e indietro sono al completamento dell'installazione.

Nota:

Il download potrebbe richiedere più tempo o potrebbe non funzionare correttamente a seconda dell'ambiente di connessione.

HDMI CEC

Questa unità supporta la funzione "HDMI CEC" (Consumer Electronics Control).

Consultare le istruzioni per l'uso dell'apparecchio collegato per dettagli.

Preparativi

Verificare che sia stato effettuato il collegamento HDMI. ( 7,8)

Power on link

Se si accende il tevisore,anche l'unità principale si accende automaticamente.(Questa funzione non è disponibile quando la sorgente è OPTICAL, NET o Bluetooth®.)

Power off link

Se si spegne il teilevisore,anche l'unità principale si spegne automaticamente.(Questa funzione non è disponibile quando la sorgente è OPTICAL, NET o Bluetooth®.)

Regolazione del volume

È possibile controllare le impostazioni del volume delsystemautilizzando il pulsanteVolume o Mute del telecomando del teilevisore.

Se la selezione del diffusore del teilevisore viene modificata sul diffusore del teilevisore, i diffusori dell'unità principale vengono silenziati. La disattivazione dell'audio viene annullata selezionando nuovamente i diffusori dell'unità principale.

Cambio dei diffusori

Quando si accende l'unità principale, quello sulla stima viene selezionato automaticamente come diffusori del teilevisore.

Quando si spegne l'unità principale, vengono automaticamente attivati i diffusori del teilevisore.

Nota:

Il funzionamento non può essere garantito su tutti gli appearecchi HDMI CEC.

Risoluzione dei problemi

Prima di chiamare il tecnico per la riparazione, procedere con la seguente verifica. In caso di dubbi su alcuni punti da controllare o se i rimedi indicate non risolvono il problema, rivolgersi al rivenditore per ulteriori istruzioni.

Problemi comuni

Assenza di corrente.

• Dopo aver collegato il cavo di alimentazione CA, attendere circa 10 secondi prima di accendere l'unità principale.
• Scollegare il cavo di alimentazione CA per 10 secondi prima di ricollegarlo.
• Dopo aver acceso l'unità principale, se la si spelgne immediatamente, scollegare il cavo di alimentazione CA e rivolgersi al rivenditore.
• Se l'unità principale non si accende quando si accende il teilevisore (HDMI CEC), accendere manualmente l'unità principale.

Non è possible effettuare alcuna operazione con il telecomando.

• Prima di utilizzato il telecomando per la prima volta, rimuovere la linguetta di protezione. ( 6)
• Verificare che la batteria sia installata correttamente. ( 6)
• La batteria è in esaurimento. Sostituirla con una nuova. (⇒ 6)
• Impostare di nuovo il codice del telecomando dopo aver sostituito la batteria. ( 22)
  Utilizzare il telecomando entro il raggio d'azione corretto. ( 4)

Ilsystema viene automaticamente commutato in modalità di attesa.

• La funzione "Spegnimento automatico" è attiva. Il systema passa automaticamente alla modalità standby se non viene immesso alcun segnale e non viene eseguita alcuna operatione per circa 20 minuti. Fare riferimento a pagina 18 per disattivare但这a funzione.

Bluetooth®

Non è possibile effettuare l'associazione.

• Verificare le condizioni del dispositivo Bluetooth®.
• Il disposativo è fuori alla distance di Communication di 10 m. Avvicinare il disposativo al sistema.

Non è possibile connettere il dispositorio.

• L'associazione del dispositivo non è stata completeness. Effettuare di nuovo l'associazione.
• L'associazione del dispositivo sia stata sostituita. Effettuare di nuovo l'associazione.
• Questo sistema potrebbe non connettersi ad un altro dispositorio. Scollegare l'altro dispositorio e cercare di collegare di nuovo il dispositorio.
• Ilsystema potrebbepresentare anomalie.Spegnere riaccendere ilsystema.

Il dispositivo è connesso, ma non è possible sentire l'audio dal sistema.

• Per alcuni dispositivi Bluetooth® integrati, è necessario impostare manually l'uscita audio su "SC-HTB510". Per i dettagli, leggere le istruzioni per l'uso del dispositivo.

L'audio dal dispositorio è interrotto.

• Il disposativo è fuori alla distance di comunicazione di 10 m. Avvicinare il disposativo alsystema.
• Rimuovere tutti gli ostacoli tra ilsysteme e il dispositorio.
• Altri dispositivi che usano la banda di frequenza 2,4 GHz o 5 GHz (router wireless, forn i microonde, cordless, ecc.) causano interferenze. Avvicinare il dispositivo alsysteme e allontanarlo da altri dispositivi.

Rete

Non è possibile selezionare quello sistema come diffusori di uscita.

• Assicurarsi che i dispositivi siano connesso alla stessa rete del sistema.
• Riconnettere i dispositivi alla rete.
• Spegnere eriaccendere il router wireless.
• Specnere e riaccendere quello problema, quando selezionare di nuovo quello problema come diffusori di uscita.

La riproduzione non si avvia.

L'audio è interrotto.

• Non riporre il sistema in un armadietto in metallo, in quanto si potrebbe ostruire il segnale Wi-Fi.
• Collocare quelloystemapiuvicinoal router wireless.
• Se diversi dispositivi wireless utilizzato contemporaneamente la stessa rete wireless di questo sistema, provare a spegnere gli altri dispositivi o a ridurre l'utilizzo della rete wireless.
• Se la riproduzione si arresta, controllare lo stato di riproduzione sul dispositorio.
• Riconnettere i dispositivi alla rete.
• Spegnere riaccendere il router wireless.

HDMI

Le operazioni corrisate a HDMI CEC non funzionano più correttamente.

• Verificare l'impostazione sui dispositivi connessi.

• Attivare la funzione HDMI CEC sui dispositivi connessi.

• Selezionare Anything como diffusore nel menu HDMI CEC del teilevisore.

• Se si sono modificati i collegamenti HDMI, si è verificata una interruzione di corrente o si è scollegato il cavo di alimentazione CA, le operazioni HDMI CEC potrebbero non funzionare correttamente.

• Accendere tutti i dispositivi collegati al tevisore con un cavo HDMI, quindi accendere il tevisore.

• Disattivare e riattivare le impostazioni HDMI CEC del teilevisore. Per i dettagli, consultare le istruzioni per l'uso del teilevisore.
• Se ilsysteme e iltelevisore sono collegati con un cavo HDMI, accendere iltelevisore, scollegare il cavo di alimentazione CA del systeme e ricollegarlo.

Suono

Assenza di audio

• Annullare la disattivazione dell'audio. (⇒ 17)
• Verificare le connessioni sugli altri dispositivi. ( 7,8)
• Assicurarsi che il segnale audio ricevuto sia compatibile con ilsystema.
• Se ilsystema è collegato al tevisore solo con un cavo HDMI, assicurarsi che il terminale HDMI del tevisore riporti l'indicazione "HDMI (ARC)". In caso contrario, collegare un cavo audio digitale ottico. ( 7,8)
• Verificare i collegamenti. Cambiare i cavi se le connessioni sono corrette.
• Verificare le impostazioni di uscita audio sul dispositivo connesso.

Non è possibileambiare il dual audio da principalea secondario.

• Se l'audio ricevuto dal dispositorio connesso non è "Dolby Dual Mono" o l'impostazione dell'uscita non è "Bitstream", l'impostazione non può essere modificata da quello sistema. Verificare l'impostazione sul dispositorio connesso.

Il volume si abbassa quando ilsysteme è acceso.

"Limitazione del volume" è attiva. (⇒ 18)
- Se si spegne ilsystema con un volume superiore a 50, il volume viene automaticamente impostato su 50 quando si accende il systema. ( 18)

Il suono è in ritardo rispetto all'imagine.

• A seconda del tevisore, quando ilsysteme è connesso tramite Bluetooth®, l'audio emesso da questoystemapatrebbeessereinritardo rispetto all'imagine del tevisore.Collegare questo systeme e il tevisore con un cavo HDMI/cavo audio digitale ottico. ( 7,8)

L'indicatore del formato audio non corrisponde alla sorgente di riproduzione.

• Se la sorgente di riproduzione è Dolby Digital o DTS®, regolare l'impostazione dell'uscita audio dell'apparecchio collegato (ad esempio, tevisore,lettore) su Bitstream. Per ulteri informazioni, consultare le istruzioni per l'uso in dotazione con l'apparecchio collegato.

Assenza di audio.

L'unità principale si spegne automaticamente.

(Quando l'unità principale rileva un problema, si attiva una misura di sicurezza e l'unità principale passa automaticamente in modalità standby.)

• C'è un problème all'amplificatore.
  Il volume è estremamente alto? In tal caso, abbassare il volume.
• Ilsystema è posizionato in un luogo estremamente caldo?

In tal caso, spostare il sistema in un luogo più freddo e attendere quale istante, quindi provare ad accenderlo di nuovo.

Se il problema persistsente, verificare lo stato degli indicatori, spegnere il sistema, scollegare il cavo di alimentazione CA e rivolgersi al rivenditore.

Assicurarsi di ricordare lo stato degli indicatori e informare il rivenditore.

Subwoofer attivo

Assenza di corrente.

• Assicurarsi che il cavo di alimentazione CA del subwoofer attivo sua collegato.

Il subwoofer, una volta acceso, si spegne immediatamente.

• Scollegare il cavo di alimentazione CA e rivolgersi al rivenditore.

Il subwoofer non trasmette alcun suono.

• Verificare che il subwoofer attivo sia acceso.
• Verificare che l'indicatore "WIRELESS LINK" sia acceso. ( 15)

L'indicatore WIRELESS LINK non si accende.

• Nessuna connessione tra l'unità principale e il subwoofer attivo. Verificare che l'unità principale sia accesa.
• Il subwoofer attivo e l'unità principale potrebbero non essere associati correttamente. Provare le seguenti operazioni. (Associazione wireless)

① Accendere l'unità principale.
② Tenere premuto [I/D SET] nella parte posteriore del subwoofer attivo per un minimo di 4 secondi. L'indicatore WIRELESS LINK lampeggia.
③ Premere consecutivamente [MUTE], [SOUND], [MUTE], [AIRING]*.

• Circa 3 secondi.

Gli indicatori "NET", "OPTICAL" e "HDMI (ARC)" lampeggiano in rotazione.

Quando I'associazione della connessione wireless risulta riuscita, gli indicatori "NET", "OPTICAL" e "HDMI (ARC)" si spengono.

Se il problema persiste, rivolgersi al rivenditore.

Codice del telecomando

Se un'alto appearecchio Panasonic risponde al telecomando di quello sulla, cancellare il codice del telecomando di quello sulla.

Preparativi

• Spegnere tutti gli altri prodotti Panasonic.
• Accendere il sistema.
• Puntare il telecomando verso il sensore del sistema.

Per impostare sul codice 2

Tenere premuti [FAIRING] e [SOUND] sul telecomando per un minimo di 4 secondi.

STANDARD MUSIC CINEMA NEWS VOICE

Per impostare sul codice 1

Tenere premuti [PAIRING] e [SURROUND] sul telecomando per un minimo di 4 secondi.

STANDARD MUSIC CINEMA NEWS VOICE

Reimpostazione della memoria di sistema

Se si verifica quanto segue, ripristinare la memoria:

Non c'é risposta alla pressione dei pulsanti.
- Si desidera cancellare e ripristinare il contentuto della memoria.

Tenere premuti [ / ] sull'unità principale per un minimo di 4 secondi.

Tutti gli indicatori lampeggiano sono al riavvio del systema.

Nota:

Il codice del telecomando viene reimpostato su codice 1 durante la reimpostazione della memoria. Fare riferimento a "Codice del telecomando" per informazioni su come passare a codice 2.

Cura dell'unità

Scollegare il cavo di alimentazione CA prima della manutenzione. Pulire quello sistema con un panno morbido e asciutto.

• In caso di sporcizia eccessiva, strizzare bene un panno inumidito nell'acqua per eliminare la sporcizia, quindi pulirlo con un panno asciutto.
• Quando si puliscono i diffusori, utilizzare un panno sottile. Non utilizzato fazzoletti o altri materiali (asciugamani, ecc.), in quanto potrebbero disintegrarsi. Piccoli grani potrebbero rimanere bloccati all'interno del coperchio del diffusore.
• Per pulire ilsystema non si devono mai usare alcol, diluenti per vernici o benzina.
• Prima di usare un panno trattato chimicamente, leggere attendamente le istruzioni che lo accompagnano.

Per smaltire o trasferire quelloistema

Ilsystema potrebbe conservare le informazioni sulle impostazioni dell'utente nell's一个是 principale. Se si elimina l'unità principale mediante smaltimento o trasferimento, seguire la procedura di ripristino di tutte le impostazioni predefinite per eliminare le impostazioni dell'utente. ( 22)
- La cronologia delle operazioni potrebbe essere registrata nella memoria dell'unità principale.

Illuminazione degli indicatori

Gli indicatori molto lo condizione del systema. Lo schema degli indicatori molto di seguito viene visualizzato in condizioni operative normali. Non indicano problemi di funzionamento.

Indicatori Descrizione
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC DTS® (⇒ 18)
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC ONUOLO (⇒ 18)
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA NEWS VOICE
STANDARD MUSIC CINEMA INFO
HOMIARO OPTICAL NET 0
TUTTI gli indicatori Gli indicatori	lampeggiano fino al riavvio del systema. Quando l'unità principale non è collegata ad alcuna rete. L'indicatore è accesso. Quando l'unità principale è collegata a una rete. (⇒ 15)
	Gli indicatori lampeggiano 10 volte. Quando il subwoofer attivo non riesce a connettersi. (⇒ 22)

Dati tecnici

Dati generali

Alimentazione CA da 220 V a 240 V, 50 Hz

Consumo di corrente

Unità principale 26 W

Subwoofer attivo 20 W

Consumo di corrente nella modalità di attesa (circa)

Unità principale 0,5 W

Subwoofer attivo 0,5 W

Per la configurazione sul ravolo

853 mm x 60,5 mm x 90 mm

Per la configurazione con montaggio a parete

853 mm x 60,5 mm x 111 mm

Subwoofer attivo 185 mm x 303 mm x 337 mm

Peso

Unità principale

Per la configurazione sul tavolo 1,9 kg

Per la configurazione con montaggio a parete

2,0 kg

Subwoofer attivo 4,8kg

Intervallo di temperatura durante il

funzionamento

Da 0^ a +40^

Intervallo di umidità durante il funzionamento

Dal 20% all 80% di umidità relativa

(senza condensa)

Sezione amplificatore

Potenza di uscita RMS: Modalità Dolby Digital

Canale anteriore

60 W per canale (6 Ω), 1 kHz,

distorsione armonica totale 10%

Canale subwoofer

120 W per canale (3 Ω), 100 Hz,

distorsione armonica totale 10%

Potenza modalità Dolby Digital RMS totale

240 W

Sezione terminali

Uscita HDMI (ARC)

Connettore di uscita Tipo A (19 pin)

Ingresso audio digitale

Ingresso digitale ottico Terminale ottico

Frequenza di campionamento 32/44,1/48 kHz

Formato audio

LPCM, Dolby Digital, DTS Digital Surround™

Porta USB Solo per manutenzione

Sezione diffusori

Diffusore anteriore (Integrato)

Gamma completa 4,5 × 12 cm (Tipo a cono) x 2

Subwoofer attivo

Woofer 16 cm tipo a cono x 1

Sezione Bluetooth®

Versione Bluetooth 假 Ver.4.1

Classe Classe 1

Profili supportati A2DP

Banda di frequenza Banda a 2,4 GHz FH-SS

Distanza operativa Campo visivo di 30m

Codec supportato SBC

Frequenza operativa Da 2402 MHz a 2480 MHz

Potenza massima (e.i.r.p.) 10 dBm

Sezione Wi-Fi

Wi-Fi

Potenza massima (e.i.r.p.) 18 dBm

Formato audio supportato (Google Chromecast)

HE-AAC/LC-AAC/MP3/CELT/Opus/Vorbis/

Wav/FLAC

Frequenza di campionamento 8/12/16/24/32/48/11,025/22,05/44,1 kHz

Dimensione parola audio 8/16 bits

2 canali

Sezione wireless

Modulo wireless

Gamma di frequenza

Da 5,740 GH a 5,840 GHz

N. di canali 58

Frequenza operativa

Da 5740 MHz a 5840 MHz

Potenza massima (e.i.r.p.) 10 dBm

Nota:

• I dati tecnici sono soggetti a modifiche alla preavviso. Il peso e le dimensioni indicatei sono approximativi.
• La distorsione armonica totale viene misurata con un analizzatore digitale di spettro.

Smaltimento di vecchie apparecchiature e batterie

Solo per l'Unione Europea e Paesi con sistema di ricericlaggio

Questi symboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli apposti punti di raccolta, secondo la legislazione vigente nel vosto Paese. Smaltendoli correttamente, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni sulla raccolta e sul riciclaggio, vi preghiamo di contattare il vosto comune.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Notap er il symbolo delle batterie (simbolo除去):

Questo significato. In questo caso è conforme ai requisiti indicati alla Direttiva per il prodotto chimico in questione.

C

Dichiarazione di conformità (DoC)

Con il presente atto, "Panasonic Corporation" dichiara che quello prodotto è conforme ai requisiti base e altre disposizioni applicabili della direttiva 2014/53/UE.

I clienti possono scaricare una copia della DoC originale per I nostri prodotti RE dal nostro server DoC:

http://www.ptc.panasonic.eu

Contatto del Rappresente Autorizzato:
Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Germania

Tipo di wireless	Banda di frequenza	Potenza massima (dBm e.i.r.p.)
Bluetooth®	2402 – 2480 MHz	10 dBm
Sistema wireless a 5 GHz	5740 – 5840 MHz	10 dBm
WLAN	2412 – 2472 MHz5180 – 5320 MHz5500 – 5700 MHz5745 – 5825 MHz	18 dBm

La banda a 5,15 - 5,35 GHz è limitata per l'uso all'interno solo nei seguenti Paesi.

AT	BE	BG	CZ	DK	EE	FR	DE	IS	IE	IT
EL	ES	CY	LV	LI	LT	LU	HU	MT	NL	NO
PL	PT	RO	SI	SK	TR	FI	SE	CH	UK	HR

La funzione WLAN di quello prodotto deve essere utilizzata esclusivamente all'interno degli edifici. Lo scopo di quello prodotto è garantire la connessione ad un access point di WLAN a 2,4 GHz o 5 GHz.

Riferimenti

Bluetooth®

Panasonic non si assume alcuna responsabilita per dati e/o informazioni che vengono danneggiati nel corso di una trasmissione wireless.

Banda di frequenza

• Questoistema usa la banda di frequenza a 2,4 GHz.

Certificazione

• Questoistema è conforme alle restrizioni delle frequenze e ha ricevuto la certificazione sulla base delle norme sulla frequenza. Pertanto, non è necessaria l'autorizzazione wireless.

• Le azioni di seguito sono punibili per legge in alcuni Paesi:

• Smontare o modificare l'unità.
  Rimuovere leindicazioni sui dati tecnici.

Restrizioni sull'uso

• Non si garantisce la trasmissione wireless e/o l'uso con tutti i dispositivi dotati di Bluetooth®.
• Tutti i dispositivi devono essere conformiagli standard di Bluetooth SIG, Inc.
• In base ai dati tecnici e alle impostazioni di un dispositivo, la connessione potrebbe non riuscire o alcune operazioni potrebbero essere diverse.
• Questo sistema supporta funzioni di protezione Bluetooth®. Tuttavia, in base alsysteme operativo e/o alle impostazioni, la potrezione potrebbe non essere sufficiente. Trasmettere i dati in modo wireless a questo sistema con cautela.
• Questoistema non è in grado di trasmettere dati ad un dispositivo Bluetooth®.

Distanza di utilizzo

• Usare quello dispositorio ad una distanza massima di 10m
• La distanza può diminuire in base all'ambiente,agli ostacoli o alle interferenze.

Interferenze da altri dispositivi

• Ilsystema potrebbe non funzionare correttamente e potrebbero verificarsi problemi quali disturbi e salti audio a causa di interferenze di onde radio, se questa unità si trovato troppo vicino ad altri dispositivi Bluetooth o dispositihi cheutilizzano la banda a 2,4 GHz.
• Ilsystema potrebbernonfunzionare correttamente se le onde radio di una emittente vicina,ecc.sono eccessive.

Destinazione d'uso

• Questo sistema è solo per uso normale e generico.
• Non utilizzato quelloystema accanto ad un'apparecchiatura o in un ambiente sensibili alle interferenze da frequenza radio (esempio: aeroporti, ospedali, laboratori, ecc.).

Licenze

CERTIFIED

Il logo Wi-Fi CERTIFIED™ è un marchio di certificazione di Wi-Fi Alliance®. "Wi-Fi®" è un marchio registrato di Wi-Fi Alliance®. "WPA™" e "WPA2™" sono marchi di fabbrica di Wi-Fi Alliance®.

Dolby, Dolby Audio e il symbolo della doppi D sono marchi di Dolby Laboratories.

Per i brevetti DTS, vindere http://patents.dts.com.Prodotto su licenza di DTS, Inc.DTS, il Simbolo, DTS ed il Simbolo insieme, ed Digital Surround sono marchi registrati e/o marchi di DTS, Inc. negli Stati Uniti e/o in altri paesi.© DTS, Inc. Tutti i diritti riservati.

I termini HDMI e HDMI High-DefinitionMultimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI LicensingAdministrator, Inc. negli Stati Uniti e in altri Paesi.

Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzato di tali marchi da parte di Panasonic Corporation è concesso in licenza. Altri marchi e nomi di marchi sono di proprietà dei rispettivi proprietari.

Google, Google Home, Google Play, Chromecast, Chromecast built-in e altri marchi e logotipi correlati sono marchi di fabbrica di Google LLC.
