Caractéristiques techniques	Système Hi-Fi 2.1 canaux, puissance totale de 300 W
Connectivité	Bluetooth, USB, entrée audio, HDMI ARC
Dimensions	Barre de son : 90 cm (largeur) x 10 cm (hauteur) x 8 cm (profondeur)
Poids	Environ 3,5 kg
Utilisation	Idéal pour les films, la musique et les jeux vidéo, avec un son immersif
Maintenance	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Ne pas exposer à l'humidité, respecter les consignes d'utilisation fournies
Informations générales	Compatible avec la plupart des téléviseurs, installation facile

FOIRE AUX QUESTIONS - SCHTB510 PANASONIC

Comment connecter mon PANASONIC SCHTB510 à ma télévision ?

Utilisez un câble HDMI pour connecter le port HDMI OUT du système Hi-Fi au port HDMI de votre télévision. Assurez-vous que la télévision est réglée sur le bon port HDMI.

Pourquoi le son de mon PANASONIC SCHTB510 est-il faible ?

Vérifiez que le volume du système Hi-Fi est suffisamment élevé et que le mode audio correct est sélectionné. Assurez-vous également que les haut-parleurs sont correctement connectés.

Mon PANASONIC SCHTB510 ne s'allume pas, que faire ?

Vérifiez que le système est correctement branché à une prise électrique fonctionnelle. Testez avec une autre prise si nécessaire. Si le problème persiste, consultez le manuel pour des instructions de dépannage.

Comment réinitialiser mon PANASONIC SCHTB510 aux paramètres d'usine ?

Pour réinitialiser le système, maintenez le bouton 'Power' enfoncé pendant environ 10 secondes jusqu'à ce que l'afficheur montre 'RESET'.

Le Bluetooth de mon PANASONIC SCHTB510 ne se connecte pas, que faire ?

Assurez-vous que le Bluetooth de votre appareil est activé et qu'il est à proximité. Vérifiez également que le système est en mode de couplage. Si nécessaire, effacez les appareils précédemment couplés.

Comment écouter la radio sur mon PANASONIC SCHTB510 ?

Appuyez sur le bouton 'Source' jusqu'à sélectionner 'FM' ou 'AM'. Utilisez les boutons de recherche pour trouver les stations disponibles.

Pourquoi mon PANASONIC SCHTB510 ne lit-il pas mes fichiers audio USB ?

Vérifiez que le format des fichiers audio est compatible avec le système. Les formats pris en charge incluent MP3 et WAV. Assurez-vous également que la clé USB est correctement formatée.

Comment mettre à jour le firmware de mon PANASONIC SCHTB510 ?

Visitez le site Web de Panasonic pour télécharger la dernière version du firmware. Suivez les instructions fournies pour installer la mise à jour via USB.

Quel type de câbles dois-je utiliser pour connecter des haut-parleurs externes ?

Utilisez des câbles de haut-parleur avec une section appropriée, généralement entre 1,5 mm² et 2,5 mm². Assurez-vous que les connexions sont sécurisées et correctement polarisées.

Comment régler les basses et les aigus sur le PANASONIC SCHTB510 ?

Accédez au menu des réglages audio via la télécommande. Vous pouvez ajuster les niveaux de basses et d'aigus selon vos préférences.

MODE D'EMPLOI SCHTB510 PANASONIC

Nous vous remercions pour votre achat de cet apparéil.

Pour en obtenir des performances optimes et pour votre sécurité, veuillez dire attentivement le present manuel.

Conservez ce manuel.

Le travail d'installation doit etre effectue par un installeur specialise et qualifie. ( 9à 14)

Avant de commencer le travail, dire attentivement ces instructions d'installation et le mode d'emploi afin de vous assurer que l'installation est effectuee correctement.

(Veuillez conserver ces instructions. Vous pourriez en avoir besoin pour entretenir ou déplacer ce système.)

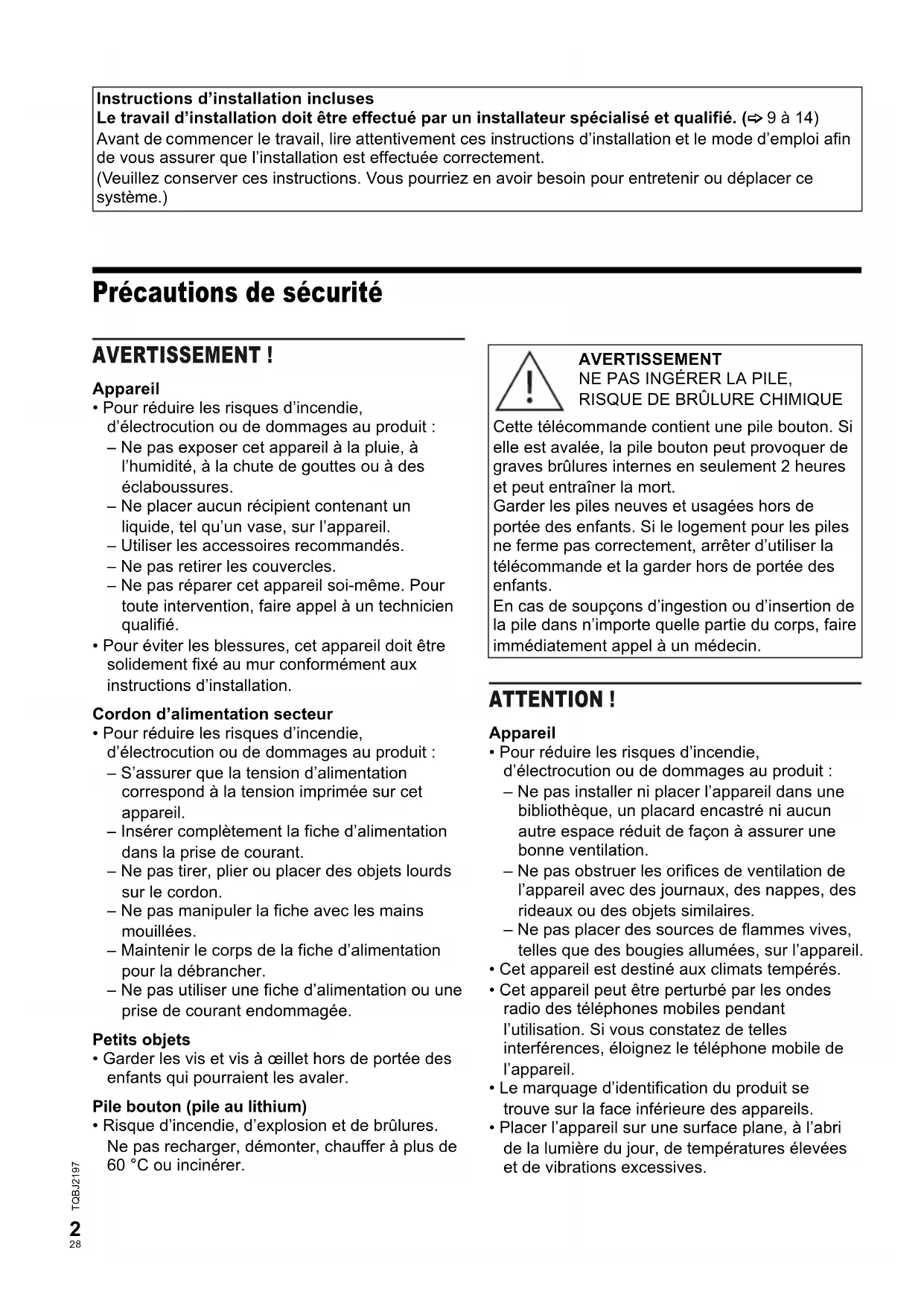

Précautions de sécurité

AVERTISSEMENT!

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit :
• Ne pas exposer cet apparéil à la pluie, à l'humidité, à la chute de gouttes ou à des éclaboussures.
• Ne placer,aún récipient contenant un liquide, tel qu'un vase, sur l'appareil.
• Utiliser les accessoires recommends.
• Ne pas-retirer les couvercles.
• Ne pas réparer cet apparéil soit. Pour toute intervention, faire appel à un technicien qualifié.
• Pour éviter les blessures, cet apparéil doit être solididement fixé au mur conformément aux instructions d'installation.

Cordon d'alimentation secteur

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit :
• S'assurer que la tension d'alimentation correspond à la tension imprimée sur cet apparéil.
• Insérer complètement la fiche d'alimentation dans la prise de courant.
• Ne pas tirer, plier ou placer des objets lourds sur le cordon.
• Ne pas manipuler la fiche avec les mains mouillées.
• Maintainir le corps de la fiche d'alimentation pour la débrancher.
• Ne pas utiliser une fiche d'alimentation ou une prise de courant endommagée.

Petits objets

Garder les vis et vis à oeillet hors de portée des enfants qui pourrait les avaler.

Pile bouton (pile au lithium)

• Risque d'incendie, d'explosion et de brûlures.
  Ne pas recharger, démonter,CHAuffer à plus de 60^ ou incinérer.

AVERTISSEMENT

NE PAS INGÉRER LA PILE, RISQUE DE BRÜLURE CHIMIQUE

Cette télécommande contient une pile bouton. Si elle est avalée, la pile bouton peut provoquer de graves brûlures internes en seulement 2 heures et peut entraîner la mort.

Garder les piles neuves et usagées hors de portée des enfants. Si le logement pour les piles ne ferme pas correctement, arrêté d'utiliser la télécommande et la garder hors de portée des enfants.

En cas de soupçons d'ingestion ou d'insertion de la pile dans n'importe qu'elle partie du corps, faire immédiatement appel à un médecin.

ATTENTION!

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit :
• Ne pas installer ni placer l'appareil dans une bibliothèque, un placard encastré ni:aucun autre espace réduit de façon à assurer une bonne ventilation.
• Ne pas obstruer les orifices de ventilation de l'appareil avec des journaux, des nappes, des rideaux ou des objets similaires.
• Ne pas placer des sources de flammes vives, telles que des bougies allumées, sur l'appareil.
• Cét apparéil est destiné aux climats tempérés.
• Cet apparéil peut être perturbé par les ondes radio des téléphones mobiles pendant l'utilisation. Si vous constatéz de telles interférences, éloignez le téléphone mobile de l' apparéil.
• Le marquage d'identification du produit se trouve sur la face inférieure des appareils.
• Placer l'appareil sur une surface plane, à l'abri de la lumière du jour, de températures élevées et de vibrations excessives.

Cordon d'alimentation secteur

• La fiche d'alimentation est ce qui permet de déconnecter l'appareil. Installer cet apparéil de telle sorte que la fiche d'alimentation puisse être débranchée immédiatement de la prise de courant.

Pile bouton (pile au lithium)

• L'utilisation d'une pile de rechange incorrecte peut entraîner des risques d'explosion. N'utiliser qu'une pile identique ou le type de pile recommendé par le fabricant.
• Lors de la mise au rebut des piles, contacter les autorités locales ou le revendeur pour connaître la méthode de mise au rebut appropriée.
• Ne pas chauffer ni exposer à une flamme.
• Ne pas laisser la/les pile(s) dans un vehicule exposé à la lumière directe du soleil, portes et vitres fermées pendant une longue période.
• Insérer avec les pôles alignés.
• Retirez la pile si vous n'utilise pas la télécommande pendant une longue période de temps. Ranger dans un endroit frais et nombre.

Les pictogrammes apposés sur ce produit (y compris les accessoires) ont les significations suivantes :

CA

Équipement de Classe II (Le produit est fabriqué avec une double isolation.)

ACTIVÉ

Veille

Table des matieres

Précautions de sécurité. 2

Éléments fournis 3

Présentation des commandes. 4

Raccordements 7

Placement 9

Connexions sans fil 15

Diffusion de musique par le réseau. 16

Commandes de base 17

Opérations avances 18

Mises à jour du micrologiciel. 19

HDMI CEC. 20

Guide de dépannage. 20

Entretien de l'appareil 23

Éclairage des voyants 24

Spécifications 25

Références 27

Éléments fournis

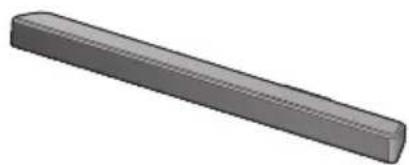

Ce système

1 Appareil principal (enceinte) (SU-HTB510)

1 Subwoofer actif (SB-HWA510)

Accessoires

Vérifier que tous les accessoires fournis sont prênts.

1 Télecommande (avec une pile) (N2QAYC000131)

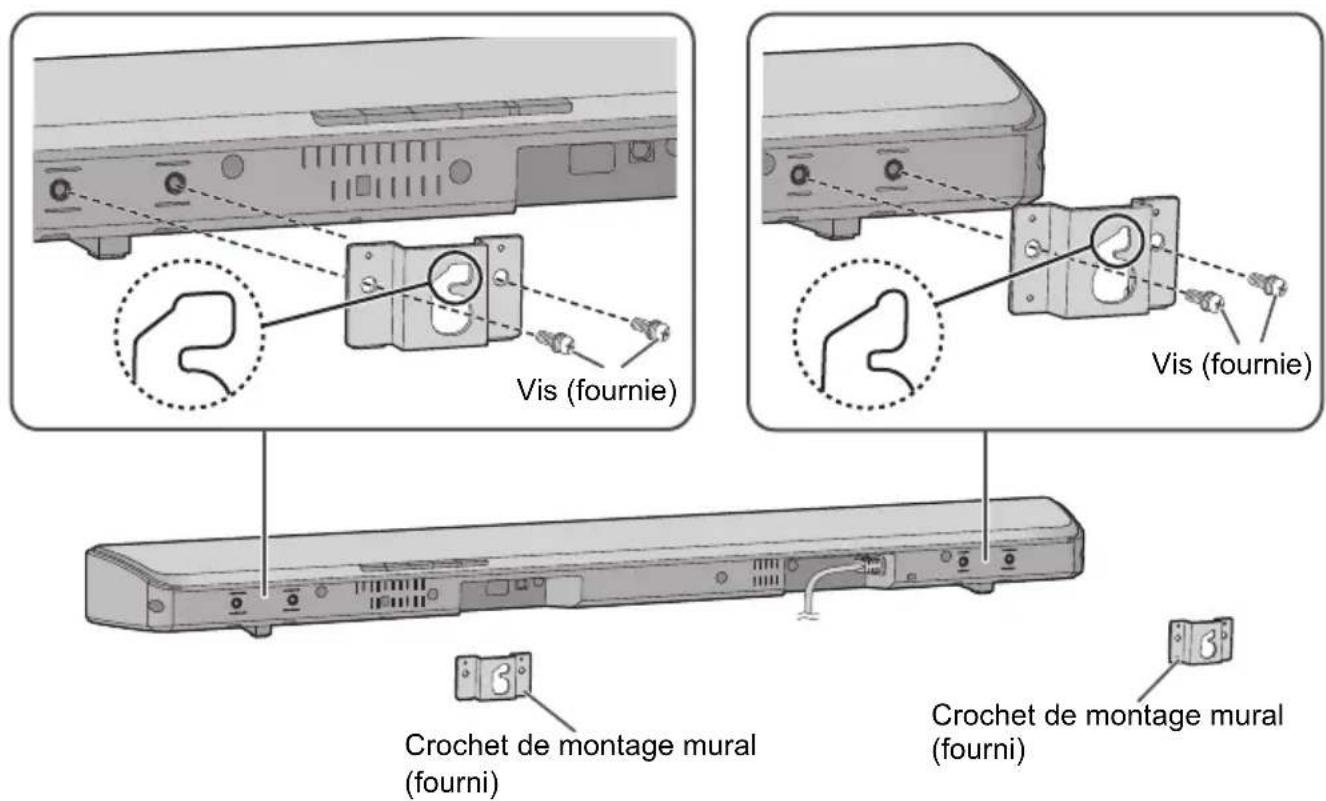

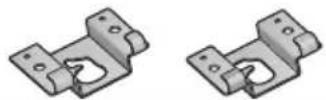

2 Crochets pour montage mural

4Vis

Présentation des commandes

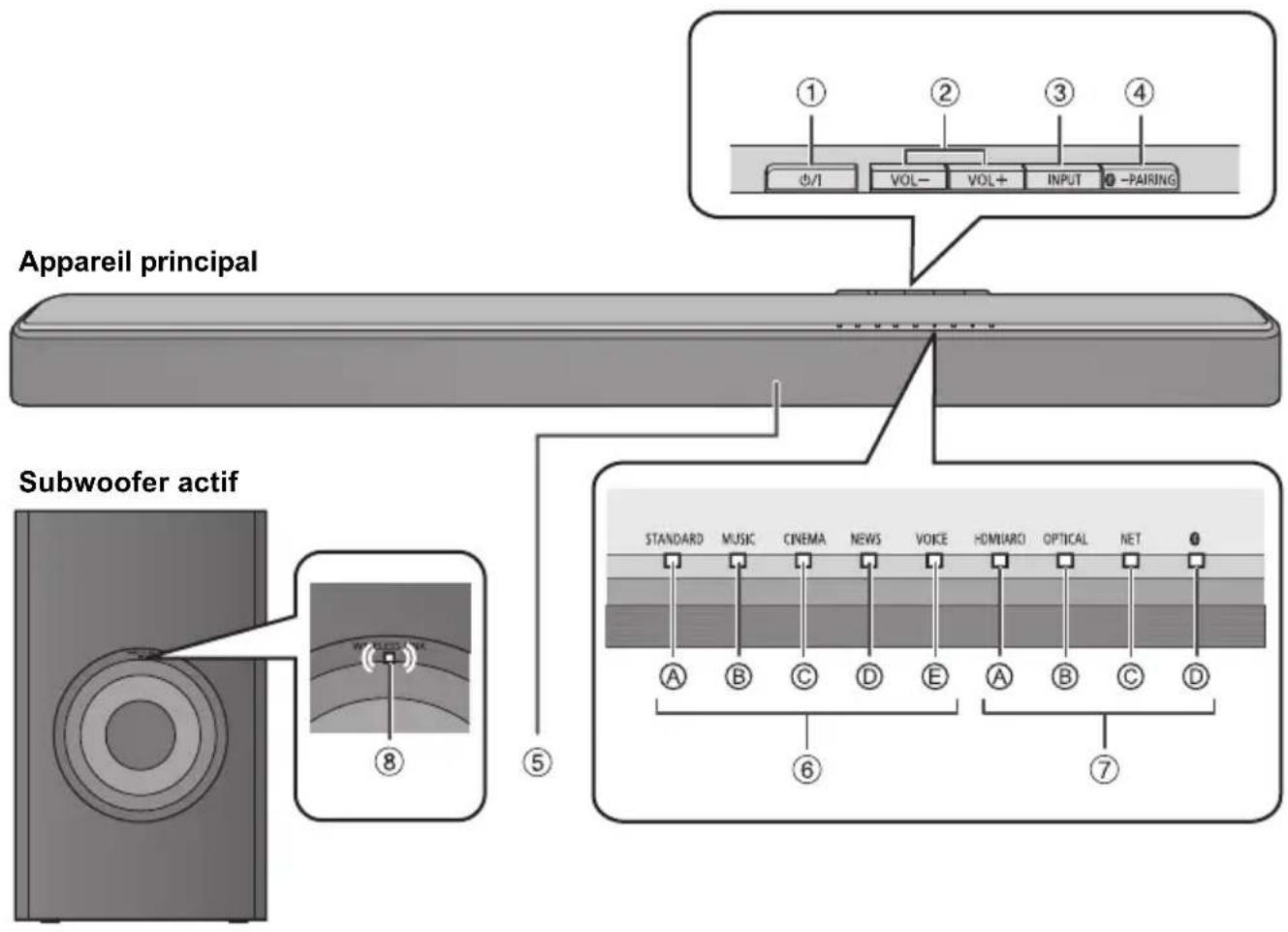

Ce système (Avant)

①Interrupteur de veille/marche [6/1]

Appuyer sur cet interrupteur pour faire basculer l'appareil du mode de marche au mode de veille, et vice versa. En mode de veille, l'appareil continue de consommer une petite quantité de courant.

② Ajuster le niveau de volume ( 17)

③ Sélectionner la source d'entrée

④ Sélectionner le périphérique Bluetooth en tant que source

Appuyer et maintainir [AIRING] pour démarrer l'appairage Bluetooth.

⑤ Capteur de la telecommande

Pointez la télécommande vers le capteur de la télécommande, loin des obstacles et dans la plage de fonctionnement.

Distance: Dans le rayon de 7 m environ

Angle: Environ 20^ de haut en bas, 30^ à gauche et à droite

⑥ Voyants des modes sonores

S'allume lorsque le mode sonore correspondant est selectionné.

Voyant de STANDARD
Voyant MUSIC
Voyant de CINEMA
Voyant de NEWS
Voyant de VOICE

⑦ Voyants de selecteur

Voyant de HDMI (ARC)
Voyant de OPTICAL
Voyant de NET
Voyant de (Bluetooth®)

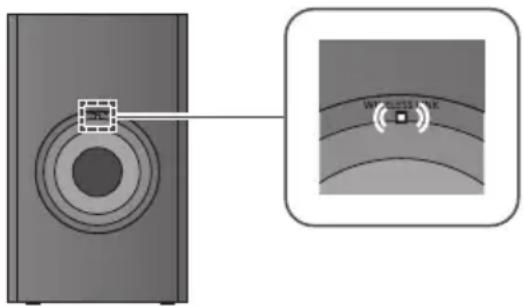

⑧ Voyant de WIRELESS LINK ( 15)

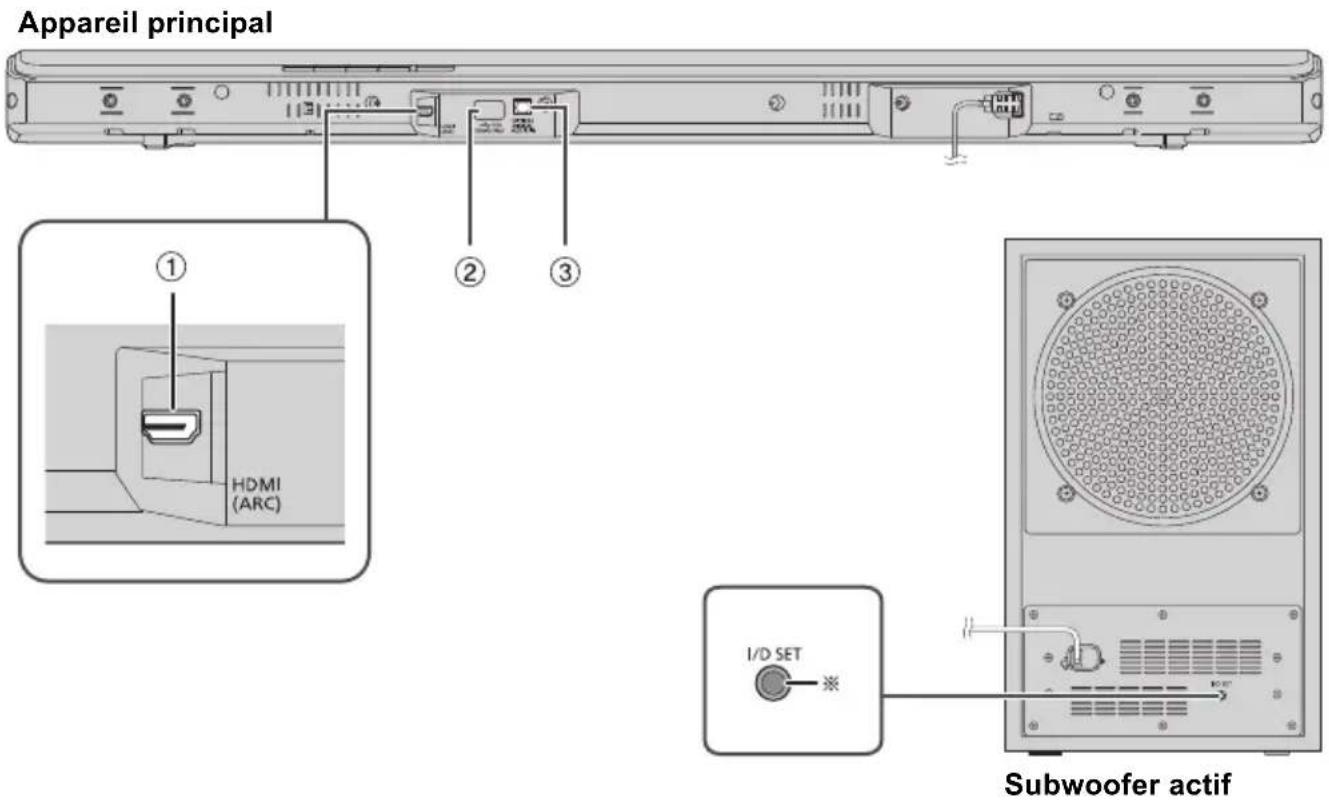

Ce système (Arrière)

① BorneHDMI(ARC)(compatibleARC) ( 7,8)
②Port USB (service technique uniqueness)
③ Borne OPTICAL DIGITAL AUDIO IN ( 7)

• La touche I/D SET n'est utilisée que lorsque l'appareil principal n'est pas apparié avec le subwoofer actif. (⇒ 22)

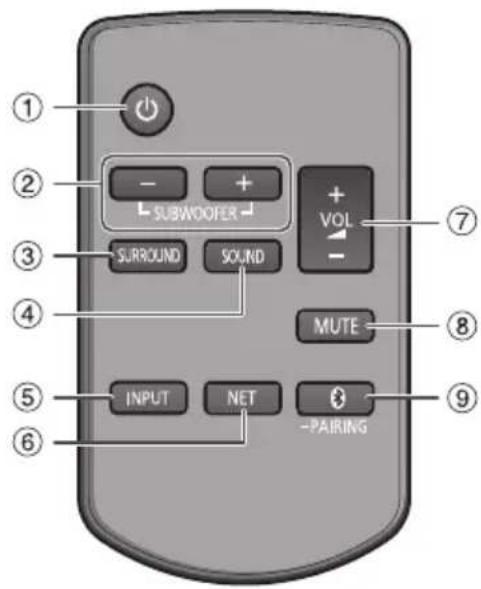

Telekommande

① Pour eteindre ou allumer l'appareil principal
② Ajuster le niveau du subwoofer (⇒ 17)
③Régler le mode surround (⇒ 17)
④ Sélectionner le mode sonore ( 17)
⑤ Sélectionner la source d'entrée

(6) Sélectionner le périphérique « NET » en tant que source (⇒ 15)
⑦ Ajuster le niveau de volume ( 17)
⑧ Désactiverleson ( 17)
⑨ Selectionner le périhérique Bluetooth en tant que source

Appuyer et maintainir [AIRING] pour démarrer l'appairage Bluetooth.

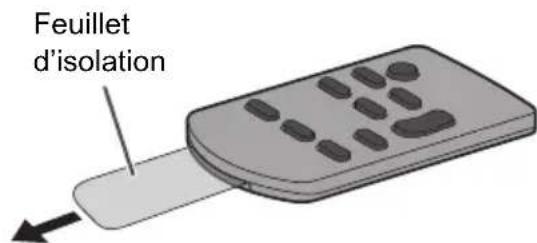

Preparation de la télécommande

Avant la toute première utilisation

Retirer le feuillet d'iso1ation.

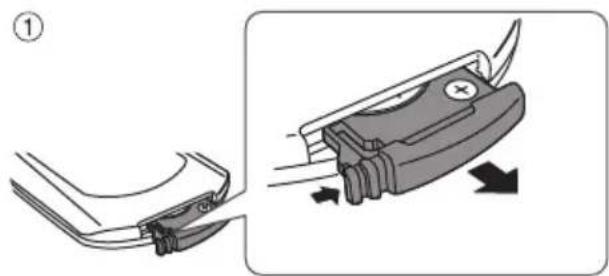

Remplacement de la pile

Remplacer par une pile neuve (pile au lithium CR2025).

Insérer une nouvelle pile avec la face (+) orientée vers le haut.

Raccordements

Éteindre tous les équipements avant le raccordement.

Les composants et les cables sont vendus séparément.

Brancher le cordon d'alimentation dans la prise secteur une fois que tous les autres raccordements ont ete effectués.

Connexion du téléviseur

- Connecter un téléviseur compatible ARC

Connector la borne compatible ARC du téléviseur à un cable HDMI haute vitesse compatible ARC.

L'ARC est une fonction HDMI qui vous permet de profiter du son et des images du téléviseur avec un seul cable HDMI, le cable audio numérique optique qui est habituellement nécessaire pour entendre le son du téléviseur ne l'est plus.

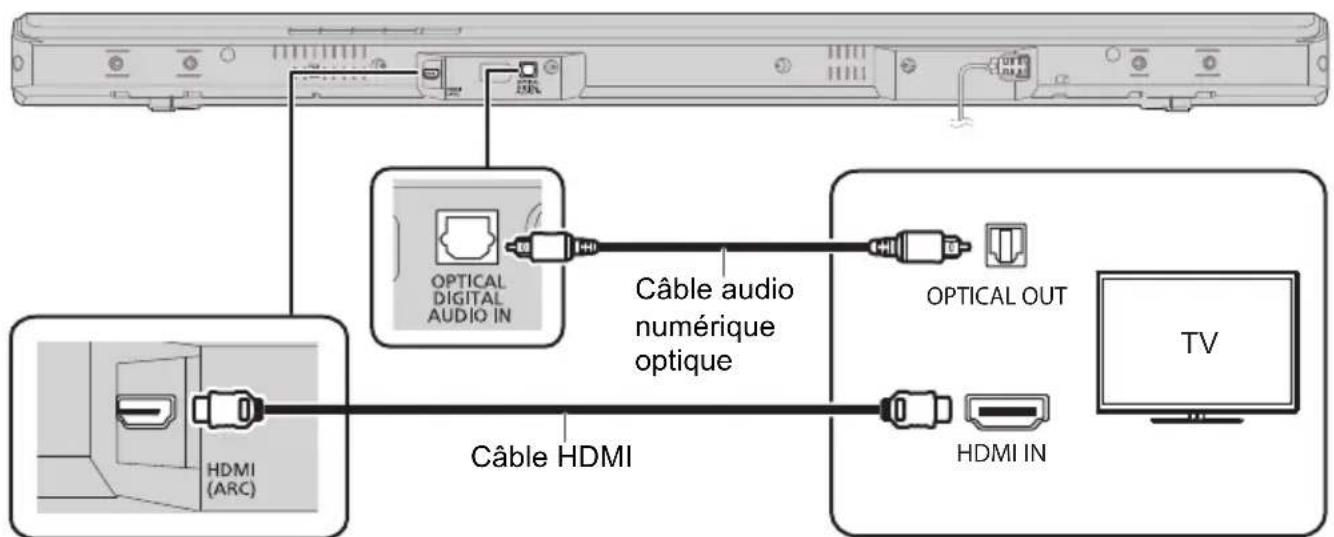

Connector un téléviseur non compatible ARC

Lors du raccordement du cable audio numérique optique, respecter l'orientation et insérer correctement l'embout dans la borne.

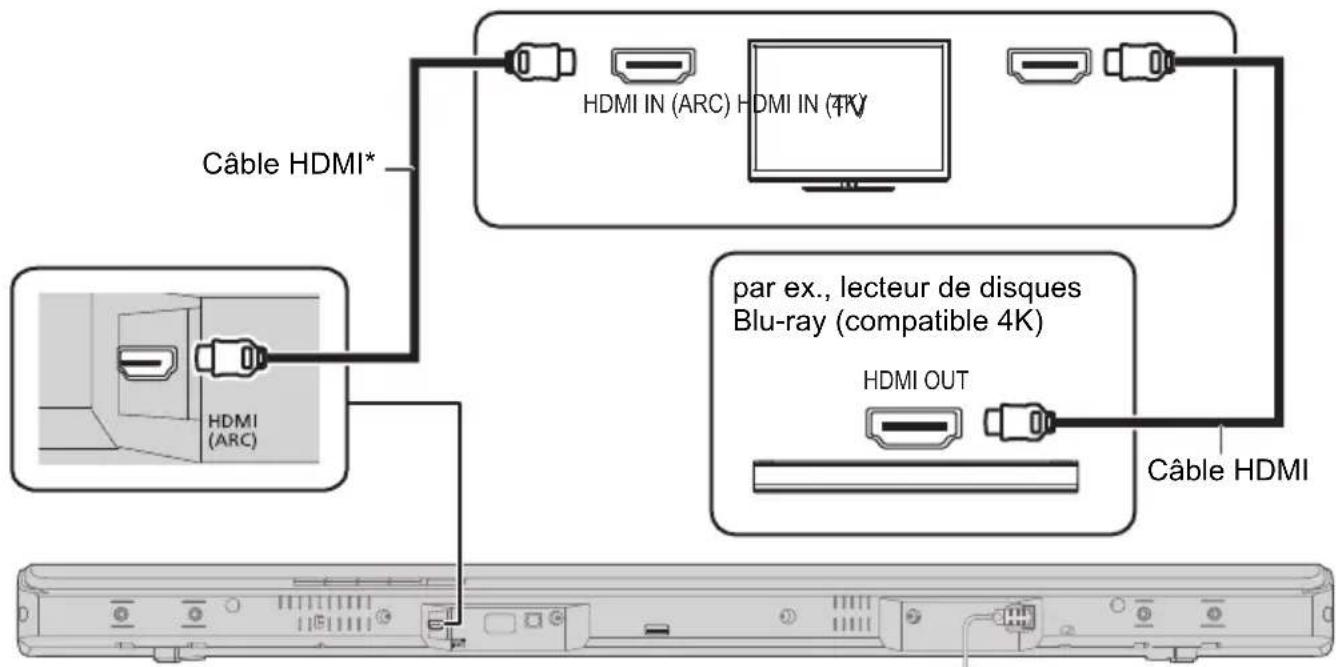

Connexion à un téléviseur Ultra HD 4K

L'appareil ne peut pas envoyer le signal video 4K d'un matériel compatible 4K à un téléviseur Ultra HD 4K. Toutefois, il est possible de connecter le système à un téléviseur Ultra HD 4K pour profiter du contenu 4K.

• S'assurer de brancher le cable HDMI aux bornes compatibles ARC.

Remarque:

• Se référer au mode d'emploi du téléviseur Ultra HD 4K (VIERA) et du matériel compatible 4K/60p pour la configuration et pour la lecture du contenu 4K.
  Pour profiter de la sortie multicanal de cet appareil, regler la sortie audio de l'autre matériel sur Bitstream.
  L'entrée du signal audio dans cet appeareil peut aller jusqu'à 5.1 canaux.

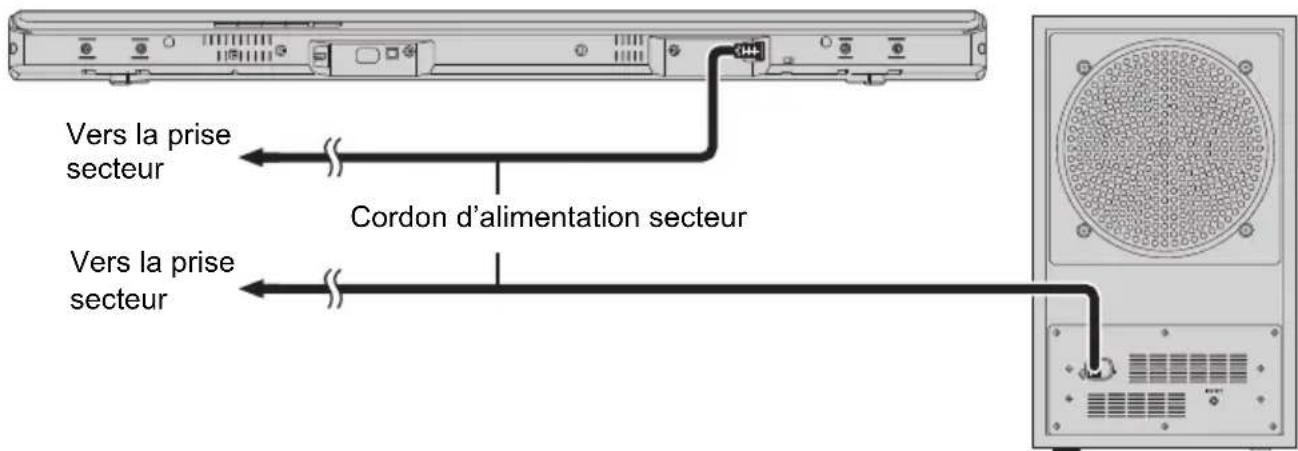

Raccordement du cordon d'alimentation secteur

Economie d'energie

L'appareil consomme une petite quantité d'électricité quand il est en mode veille. Débrancher l'alimentation si vous n'utilise pas l'appareil.

L'appareil principal bascule automatique en mode de veille si dernier signal n'est emis et si aucune opération n'est effectuee pendant environ 20 minutes. Se referrer a la page 18 « Extinction automatique » pour désactiver cette fonction.

Remarque:

Le subwoofer actif est en mode de veille quand le cordon d'alimentation secteur est raccordé. Le circuit primaire de l'appareil est sous tension tant que le cordon d'alimentation CA reste branché à une prise électrique.

Placement

Précautions de sécurité

Une installation professionnelle est requise.

L'installation ne doit jamais être effectuee par quelqu'un d'autre qu'un installateur spécialise et qualifie.

PANASONIC DÉCLINE TOUTE RESPONSABILITÉ EN CAS DE DOMMAGES MATériELS ET/OU DE BLESSURES GRAVES, Y COMPRIS EN CAS DE DÉCès RÉSULTANT D'UNE MAUVAISE INSTALLATION OU D'UNE MANIPULATION INCORRECTE.

Veiller à installer l'appareil principal comme indiqué dans le present mode d'emploi.
- Fixer à l'aide de techniques adaptées à la structure et aux matérieliaux du lieu d'installation.

Attention

• Ce système doit être utilisé uniquement comme indiqué dans les générées instructions. Sinon, l'amplificateur et/ou l'enceinte pourrait subir des dommages et occasionner un risque d'incendie.
  En cas de dommages ou si un changement brusque des performances se produit, s'adresser à un technicien qualifié.
• Ne pas tenter de fixer l'appareil principal à un mur à l'aide de méthodes autres que celles qui sont décrites dans le present manuel.

Remarque:

• Ne pas tener l'appareil principal d'une seule main afin d'éviter les blessures occasionnées par une éventuelle chute de l'appareil principal pendant son transport.
  Pour eviter les dommages ou les rayures, etendre un linge doux et effectuer le montage sur celui-ci.

Lors du transport du subwoofer actif

Ne pas tener le subwoofer actif par cette ouverture.

Les pièces situées à l'intérieur pouraient être endommagées.

Toujours tenir le bas du subwoofer actif pour le déplacer.

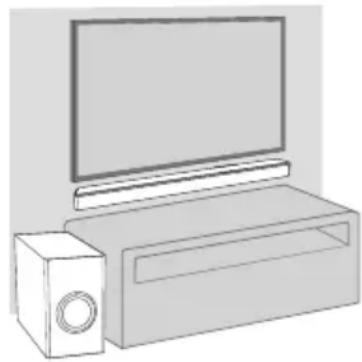

Choix de la méthode de positionnement

Choisir la méthode de positionnement qui vous convient le mieux.

Installation de l'appareil principal dans un meuble ou sur une table

Placer l'appareil principal sur une surface plate et horizontale.

Page 11

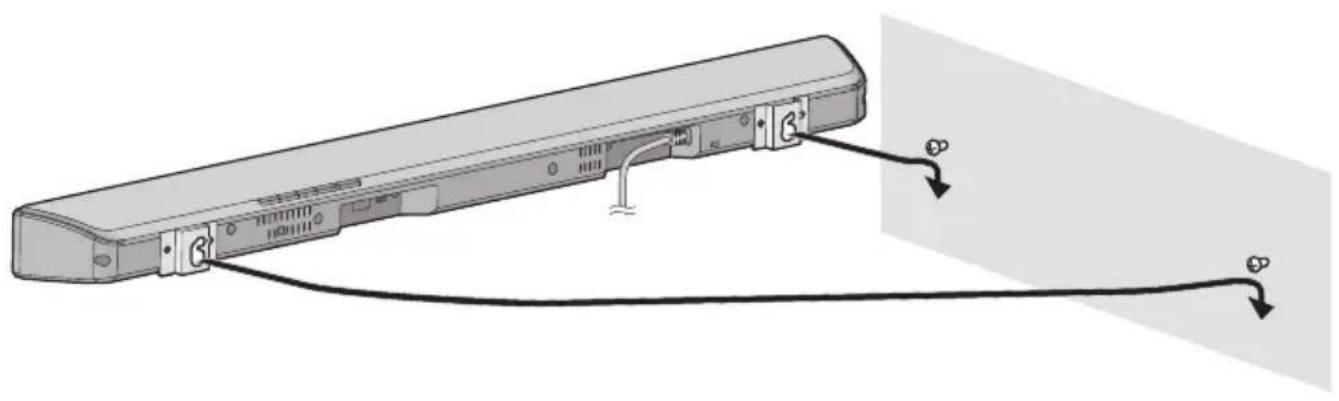

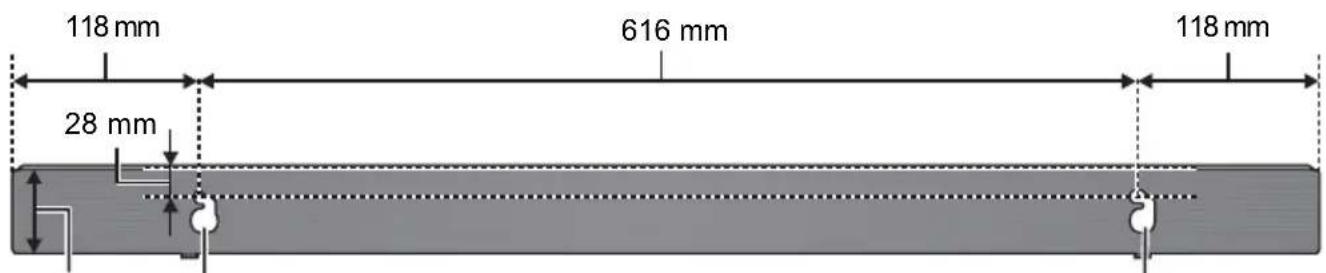

Fixation de l'appareil principal sur un mur

Placer l'appareil principal sur une surface plate et verticale.

Page 12

Si I'appareil principal est place devant le téléviseur

L'appareil principal peut obstruer ou interférer avec les divers capteurs du téléviseur et de l'émetteur 3D. Eyewear d'un téléviseur compatible 3D.

En cas d'interférences, laisser davantage de distance entre l'appareil principal et le téléviseur. Si le téléviseur ne fonctionne toujours pas correctement, essayer de l'utiliser dans un meuble ou monté au mur.

Si le capteur de la télécommande du télévisueur est bloqué par l'appareil principal

Essayer d'utiliser la télécommande du téléviseur depuis un angle différent.

Remarque:

• Placez cet apparéil sur une surface plane en toute sécurité.
• Ne pas installer l'appareil dans un meuble en métal.
• Placer le subwoofer actif dans un rayon de quelques mêtres autour de l'appareil principal.
• L'effet peut varier en fonction de l'emplacement du subwoofer actif.

Le fait de placer le subwoofer actif trop pres des murs et des angles peut aboutir a un excès de basses. Couvrir les murs et les fenêtes avec des rideaux écais. Pour obtenir un effet optimal, il est possible de déplacer le subwoofer actif ou d'ajuster le niveau du subwoofer (17).

• Éloigner les autres apparciels électroniques à bande de fréquence 2,4 GHz ou 5 GHz tels que routeur sans fil, téléphone sans fil, etc. d'au moins 2 m de ce système pour éviter les interférences electromagnétiques.
• Si des couleurs anormales apparaissent sur le téléviseur, l'eteindre pendant 30 minutes. Si la démagnetisation du téléviseur ne corige pas le problème, augmenter la distance entre cet apparéil et le téléviseur.
• Éloigner les objets magnétiques. Les cartes magnétiques, les montres etc. peuvent être endommagées si elles sont posées trop prés de l'appareil.

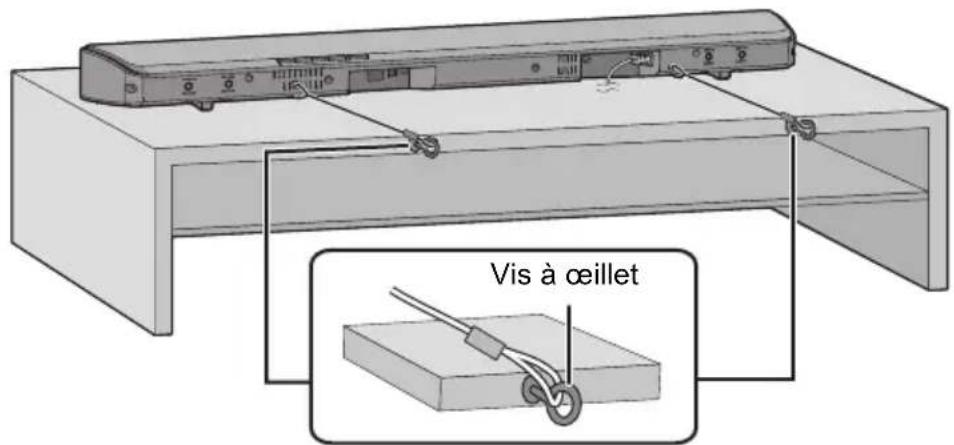

Installation de l'appareil principal dans un meuble ou sur une table

Accessoires supplémentaires requis (disponibles dans le commerce)

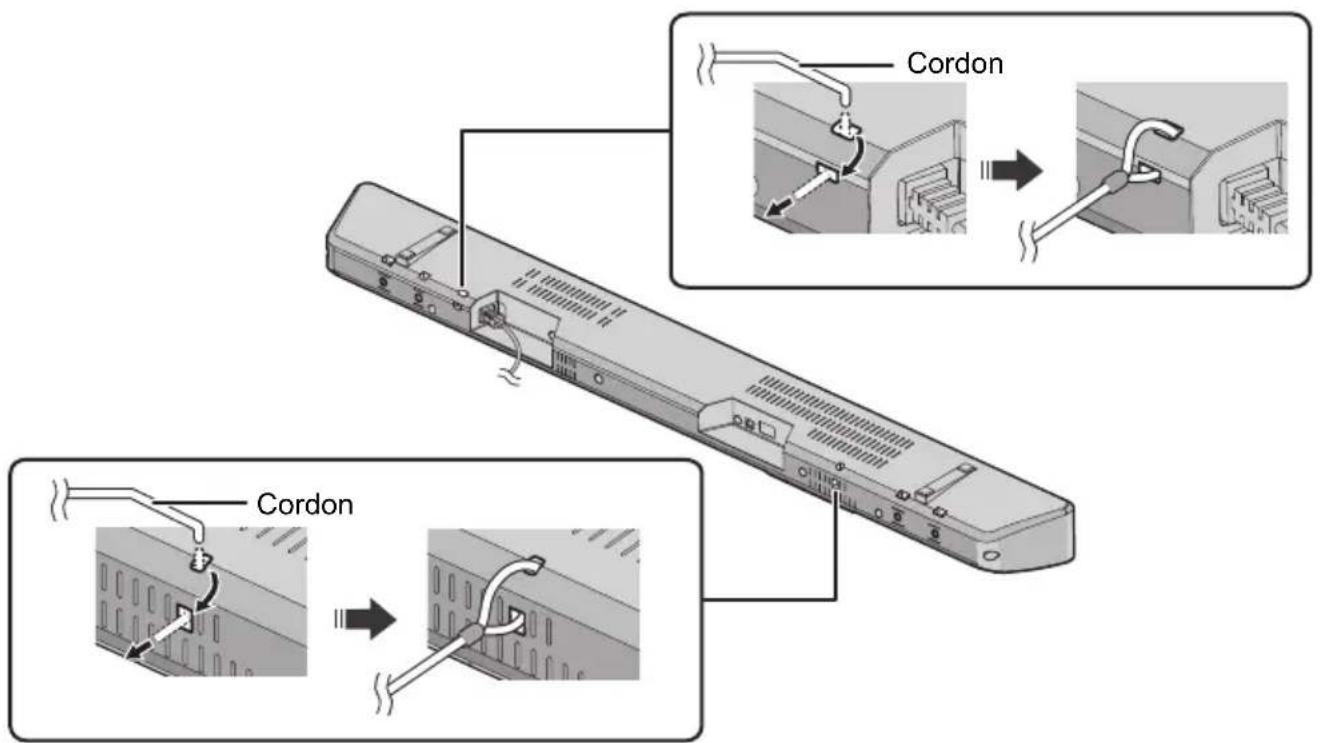

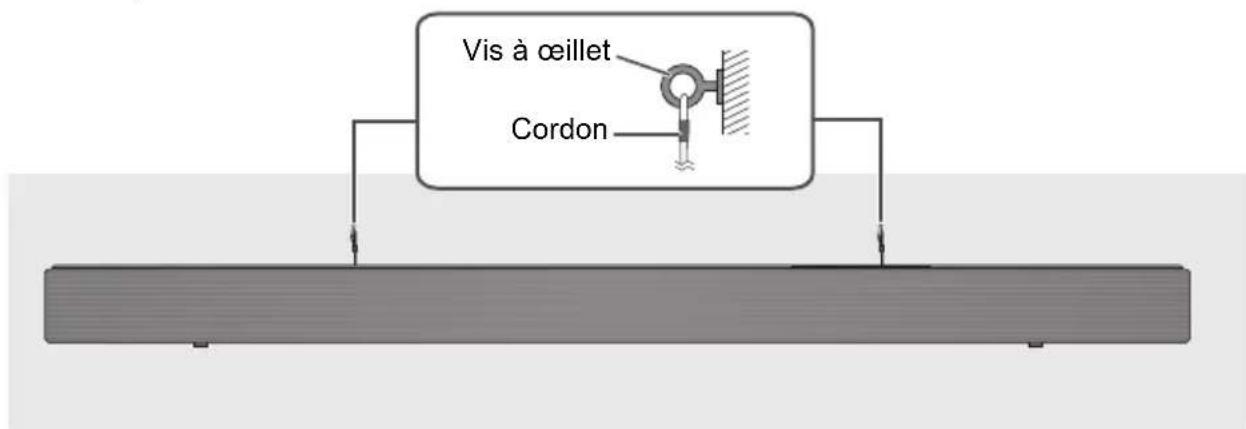

Cordon antichute (x2)
Vis a oeillet (pour fixer le cordon antichute) (x2)

Remarque:

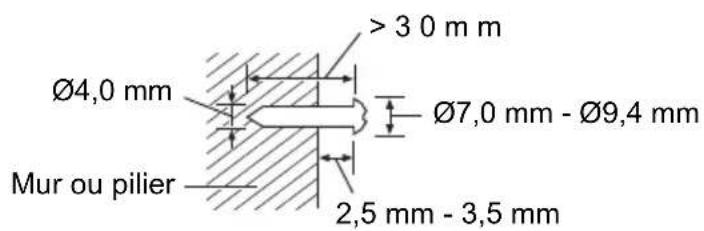

Utiliser des vis disponibles dans le commerce capables de supporter plus de 24kg
Utiliser un cordon capable de supporter plus de 24kg (d'un diametre d'environ 1,5 mm).

1 Attacher le cordon à l'appareil principal.

Si le cordon ne peut pas etre passé dans les trous, essayer de le plier sur environ 5 mm au niveau de I'embout selon un angle de 45^ (como illustré ci-dessus).

2 Installer l'appareil principal à l'emplacement souhaité et fixer chaque cordon sur le meuble ou sur la table.

S'assurer que le mou du cordon est minimal.

Ne pas appuyer l'appareil principal contre le téléviseur ou le mur.

Fixer la vis à oeillet à un emplacement capable de supporter plus de 24kg

La position de vissage de la vis à œillet peut différer selon l'emplacement de l'appareil principal.

Fixation de l'appareil principal sur un mur

AVERTISSEMENT :

Pour éviter les blessures, cet apparéil doit être solidement fixé au mur conformément aux instructions d'installation.

L'appareil principal peut être monté au mur à l'aide des crochets de montage mural fournis, etc. S'assurer que la vis utilisée et le mur sont assez solides pour supporter un poids d'au moins 24kg

Les vis et autres éléments ne sont pas fournis car le type et la taille varient avec chaque installation.

• Se référer à l' étape 3 pour en savoir plus sur les vis requises.
• Veiller à fixer le cordon antichute comme mesure de sécurité secondaire.

Accessoires fournis

2 Crochets pour montage mural

4Vis

Accessoires supplémentaires requis (disponibles dans le commerce)

Vis pour le montage mural (x2)
Cordon antichute (x2)
Vis a oeillet (pour fixer le cordon antichute) (x2)

Remarque:

Utiliser un cordon capable de supporter plus de 24kg (d'un diametre d'environ 1,5 mm).

1 Attacher le cordon à l'appareil principal.

Si le cordon ne peut pas etre passé dans les trous, essayer de le plier sur environ 5 mm au niveau de I'embout selon un angle de 45^ (como illustré ci-dessus).

2 Fixer les crochets de montage mural à l'appareil principal.

3 Visser les vis dans le mur.

Utiliser les mesures indiquees ci-dessous pour identier les positions de vissage sur le mur.
- Laisser un vide d'au moins 100 mm au-dessus de l'appareil principal afin que l'espace nécessaire à son installation soit suffisant.
- Veiller à utiliser un niveau pour s'assurer que les deux trous de montage sont alignés horizontally.

Vue de face (image semi-transparente)

60,5 mm Trou de montage mural Trou de montage mural

4 Accrocher fermement l'appareil principal sur les vis.

À FAIRE À NE PAS FAIRE
Déplacer l'enceinte afin que les vis se trouvent dans cette position.	Dans cette position, l'enceinte risque de chuter si elle est déplacée vers la gauche ou vers la droite.

5 Attacher le cordon au mur.

S'assurer que le mou du cordon est minimal.

Connexions sans fil

Connexion sans fil au subwoofer actif

Preparation

Mettre l'appareil principal sous tension.

Vérifier que la liaison sans fil est activée.

Active: La liaison sans fil est activée.

Désactivé : La liaison sans fil n'est pas activée.

Clignotant: Le subwoofer actif tente d'activer la liaison sans fil avec l'appareil principal.

Remarque:

• La liaison sans fil est activée lorsque l'appareil principal et le subwoofer actif sont tous les deux sous tension.
• La touche I/D SET n'est utilisée que lorsque l'appareil principal n'est pas apparaïed avec le subwoofer actif. (⇒ 22)

Connexion NET

Cet apparéil permet de diffuser de la musique depuis des plateformes musicales en ligne ou la musique stockée sur vos périhériques. Pour utiliser ces fonctions, cet apparéil doit rejoindre le même réseau connecté à Internet que le périhérique compatible.

Preparation

• Placer cet apparéil aussi après que possible du routeur sans fil.
• S'assurer que votre smartphone ou tablette est connecté(e) au même réseau que cet apparéil.

1 Appuyer sur [NET].

Sinon, appuyer à plusieurs reprises sur [INPUT] pour sélectionner « NET » en tant que source.

Seul levoyant « NET » clignote,les autres voyants de selecteur sont allumés.

2 Télécharger l'application « Google Home » (gratuite) sur votre smartphone ou tablette.

Pour télécharger l'application « Google

Home , visitor :

3 Lancer l'application et suivre les instructions à l'écran.

4 Verifier que la connexion a abouti.

Levoyant NET arrête de clignoter et s'allume.

Remarque:

• En fonction du périphérique, vous pourriez avoir besoin d'activer ou désactiver la fonction Bluetooth avant la connexion réseau.
• « Panasonic HTB510-» affiche si le nom du périphérique n'est pas définir. (« représenté un caractère unique pour chaque apparéil.)
• Vos informations réseau (SSID, adresse MAC et adresse IP) peuvent être vérifiées depuis l'application « Google Home ».
• Certains éléments de l'affichage écran, etc. de l'application « Google Home » peuvent ne pas s'appliquer à cet apparéil.
• La disponibilité et la performance de certaines fonctions, services et applications dépendant du périhérique et du réseau et peuvent ne pas être disponibles dans tous les pays/régions ; un ou plusieurs abonnement(s) peut ou peuvent être requis, et des modalités, conditions et/ou modifications supplémentaires peuvent s'appliquer.

Connexion Bluetooth®

Vous pouvez connecter et dire un périphérique audio sans fil via Bluetooth®.

Preparation

• Mettre l'appareil principal sous tension.
• Activer la fonction Bluetooth® du périphérique et rapprocher le périphérique du système.
• Lire les instructions de fonctionnement du périphérique pour des détails.

Appairage d'un périhérique

Preparation

Si cet apparéil est connecté à un périphérique Bluetooth®, le déconnecter (⇒ ci-dessous).

1 Appuyer sur [AIRING].

Si levoyant « clignote rapidement,passer a l'etape 3.

2 Maintenir la touche [PAIRING] jusqu'à ce que levoyant « clignoterapidement.

Si levoyant « clignote lentement, repeter cette etape.

3 Sélectionner « SC-HTB510 » dans le menu Bluetooth® du périphérique.

L'adresse MAC (exemple :

6C:5A:B5:B3:1D:0F) peut s'afficher avant « SC-HTB510 »

Si le système demande un code d'accès, saisir « 0000 » ou « 1234 »

Une fois le périphérique Bluetooth® raccordé, le voyant « 8arrête de clignoter et s'allume.

Remarque:

Vous pouvez appairer jusqu'à 8 périhériques avec ce système. Si un 9ème périhérique est appiaéré, le périhérique resté le plus longtemps inutilisé est remplaced.

Connexion d'un périphérique appaire

Preparation

Si cet apparéil est connecté à un périphérique Bluetooth®, le déconnecter (⇒ ci-dessous).

1 Appuyer sur [ AIRING].
2 Sélectionner « SC-HTB510 » dans le menu Bluetooth® du périphérique.

Déconnexion d'un périphérique

Maintenir la touche [PAIRING] jusqu'à ce que levoyant « clignote lentement.

Remarque:

• Ce système ne peut se connecter qu'a un seul périhérique à la fois.
• Si la source « « est sélectionnée, cet appeareil essaire automatiquement de se connecter au dernier péripérisque connecté.
• Le périphérique Bluetooth se déconnecte si vous sélectionnez une autre source.

Diffusion de musique par le réseau

Cet apparéil permet de diffuser de la musique depuis des plateformes musicales en ligne ou les fichiers musicaux de votre smartphone/tablette.

Diffusion de musique en ligne

Cet apparéil est compatible avec les applications compatibles Chromecast. Pour consulter la liste des applications compatibles Chromecast, visitor g.co/cast/apps

Preparation

• Effectuer les réglages reseau (⇒ 15).
• S'assurer que le réseau est connecté à Internet.

1 Connecter le périphérique par Wi-Fi au même réseau que cet apparéil.
2 Installer l'application compatible Chromecast sur le périphérique.
3 Lancer l'application compatible Chromecast, toucher l'icone Cast « et selectionner cet apparéil ou le groupe dont il fait partie.
4 Sélectionner et lore la musique souhaitatione sur votre application compatible Chromecast.

Remarque:

• « Panasonic HTB510-3 (2) attiche si le nom du périphérique n'est pas définir.
  (« R représenté un caractère unique pour chaque apparéil.)
• Tous les plateformes musicales ne sont pas disponibles dans tous les pays/régions. Inscription/abonnement requis. Des frais peuvent s'appliquer. Services sujets à modification. Pour en savoir plus, visiter le site Web de la plateforme musicale individuelle.

Commandes de base

Preparation

Allumer le téléviseur et/ou le périphérique connecté.

1 Appuyer sur [ ] pour allumer l'appareil.
2 Appuyer à plusieurs reprises sur [INPUT] pour sélectionner la source.

Sinon, appuyer sur [NET] pour selectionner « NET » en tant que source ou appuyer sur [PAIRING] pour selectionner « » tant que source.

Si la source selectionnee est « « NET » Sélectionner cet apparéil en tant qu'enceinte de sortie depuis le menu du périhérique connecté.

Si la source seLECTIONnée est « OPTICAL » Sur le téléviseur et le périphérique connecté, selectionner l'entrée du téléviseur et lancer la lecture sur le périphérique connecté.

Pour ajuster le volume de cet appeareil

Appuyer sur [+VOL - ]

Plage de volume: 0 à 100

Les voyants défilent à chaque réglage du volume et arrêtent de défiler lorsque le niveau minimal ou maximal est atteint.

Pour selectionner le mode sonore

Appuyer à plusieurs reprises sur [SOUND].

Mode sonore
STANDARD (par défaut)	Particulièrement adapté au théâtre et aux spectacles.
MUSIC Renforce	ce le son des instruments de musiques et des chansons.
CINEMA Produit un son en trois dimensions unique pour les films.
NEWS Améliore la voix des journalistes et commentateursurs sportifs.
VOICE Améliore la clarté à l'écoute de la voix humaine.

Désactiver le son

Appuyer sur [MUTE].

Tous les voyants de mode sonore clignotent simultanement.

Pour annuler, appuyer à nouveau sur [MUTE] ou régler le volume.

Pour ajuster le niveau du subwoofer

Appuyer sur [SUBWOOFER +] ou [SUBWOOFER -] pour régler le niveau.

Voyant Niveau d'effets
STANDARD MUSIC CINEMA NEWS VOICE				5
STANDARD MUSIC CINEMA NEWS VOICE				4
STANDARD MUSIC CINEMA NEWS VOICE				3
STANDARD MUSIC CINEMA NEWS VOICE				2
STANDARD MUSIC CINEMA NEWS VOICE				1

Remarque:

Par défaut, le subwoofer est régèle sur le niveau 3.

Pour régler le mode surround

Appuyer à plusieurs reprises sur [SURROUND].

Mode Voyant
Activé (par défaut)	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	□	□	-■-	□	□
Désaktivé	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	-■-	□	□	□	□

Remarque:

Levoyant duréglage sélectionné clignotependant 5 secondes puis quitterle mode de réglage.

Opérations avancées

Double audio

Définit le mode de canal audio préfééré lorsqu deux modes audio sont reçus par ce système.

Appuyer et maintainir la touche [MUTE] enfoncée pendant au moins 4 secondes.

Mode audio	Voyant
Principal (par défaut)	STANDARD MUSIC CINEMA NEWS VOICE □ —■— □ □ □
Secondaire	STANDARD MUSIC CINEMA NEWS VOICE □ □ □ —■— □
Principal + Secondaire	STANDARD MUSIC CINEMA NEWS VOICE □ —■— □ —■— □

Remarque:

• Cet effet ne fonctionne que si la sortie audio du téléviseur ou du lecteur est reglee sur « Bitstream » et si « Dolby Dual Mono » est disponible dans la source sonore.
• Levoyant dur'reglage selectionnéclignotependant 5 secondespuisquittelemode de réglage.

Format audio

Vous pouvez visualiser le format audio en cours.

Appuyer de façon consécutive sur les touche [SOUND], [MUTE], [SOUND] et [MUTE].

Appuyer dans les 3 secondes entre chaque bouton.

Mode audio	Voyant
Dolby Digital	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	-	□	□	□	□
DTS®	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	□	□	-	□	□
PCM	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	□	□	□	□	-

Remarque:

• Levoyant dur'reglage selectionnéclignotependant 5 secondespuisquittelemode de réglage.
• Les voyants peuvent fonctionner différemment si l'apparil principal detecte un format audio non pris en charge provenant du téléviseur connecté.
• Cette fonction ne marche pas lorsque « « ou « NET « est sélectionné en tant que source.

Extinction automatique

Ce système s'est int automatiquement en l'absence d'entrée audio et si vous ne l'utilise pas depuis environ 20 minutes.

Appuyer et maintainir la touche [SUBWOOFER +] enforcée pendant au moins 4 secondes pour selectionner le mode.

Mode Voyant
Activé (par défaut)	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	-	□	□	□	□
Désaktivé	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	□	□	□	□	-

Remarque:

• Levoyant du réglage sélectionné clignote pendant 5 secondes puis quitter le mode de réglage.
• Le réglage est conservé jusqu'à une prochaine modification.

Limit de volume

Le volume est régèle sur 50 à la mise sous tension de l'appareil, même s'il était régèle au-dessus de 50 à la mise hors tension.

Appuyer de façon consécutive sur les touches [MUTE], [SOUND], [MUTE] et [SOUND].

Appuyer dans les 3 secondes entre chaque bouton.

Mode Voyant
Activé (par défaut)	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	-	□	□	□	□
Désaktivé	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	□	□	□	□	-

Remarque:

• Levoyant dur réglage sélectionné clignotependant 5 secondes puis quitte le mode de réglage.
• Le réglage est conservé jusqu'à une prochaine modification.

Attenuateur

Il est possible d'attenuer ou d'illuminer les voyants sur l'appareil principal.

Appuyer et maintainir la touche [SUBWOOFER -] enforcée pendant au moins 4 secondes.

Remarque:

Par défaut, cette fonction est désactivée.

Mises à jour du micrologiciel

Occasionnellement, Panasonic peut publier une mise à jour du micrologiciel de cet appeareil pour compléter ou améliorer une fonction. Ces mises à jour sont disponibles gratuitement.

NE PAS DÉBRANCHER le cordon d'alimentation secteur pendant la mise à jour du micrologiciel.
Pendant le processus de mise à jour, aucune autre opération ne peut être effectué.

Mises à jour automatiques

Lorsqu'une nouvelle mise à jour est disponible, cet apparéil met automatiquement le micrologiciel à jour après minuit s'il n'est pas utilisé.

Connector cet apparéil au réseau. ( 15)

S'assurer que le réseau est connecté à Internet.

Remarque:

• Si une mise à jour est détectée pendant la configuration reseau, la mise à jour s'effectue dans le cadre de la configuration reseau.
• Si une mise à jour critique est détectée alors que l'appareil est en cours d'utilisation, la mise à jour est prioritaire.
• La mise à jour peut prendre plus de temps ou ne pas fonctionner correctement selon l'environnement de connexion.

Mises à jour manuelles

Preparation

Connector cet appareil au réseau. ( 15)

S'assurer que le réseau est connecté à Internet.

1 Appuyer sur [NET].

2 Appuyer de façon consécutive sur [SOUND], [SUBWOOFER +],

[SUBWOOFER -] et [SOUND] pour rechercher une mise à jour.

Appuyer dans les 3 secondes entre chaque bouton.

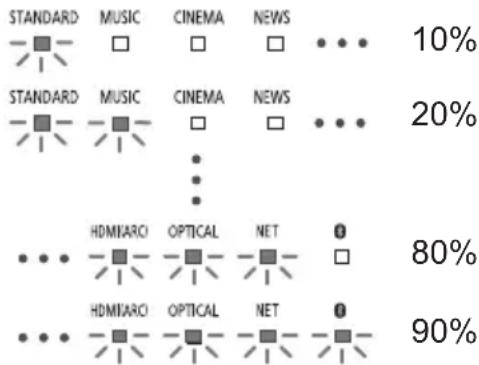

Si une mise a jour est disponible, le téléchargement commence automatiquement. Les voyants clignotent pour montrer la progression du téléchargement.

S'il n'y a aucune mise à jour, ces voyants clignotent.

3 La mise à jour s'installe une fois le téléchargement terminé.

Pendant l'installation, les voyants défilent vers l'arrière et vers l'avant jusqu'à la fin de l'installation.

Remarque:

Le téléchargement peut prendre plus de temps ou ne pas fonctionner correctement selon l'environnement de connexion.

HDMI CEC

Cet apparéil prend en charge la fonction « HDMI CEC » (Consumer Electronics Control). Voir les instructions de fonctionnement de l'équipement connecté pour plus de détails.

Preparation

Confirmer que la connexion HDMI a bien ete faite. ( 7,8)

Liaison de mise sous tension

Lorsque le téléviseur est eteint, l'appareil principal s'eteint etalement automatiquement. (Cette fonction ne marche pas lorsqu'un périhérique OPTICAL, NET ou Bluetooth est la source.)

Liaison d'arrêt

Lorsque le télévisueur est eteint, l'appareil principal s'eteint etalement automatquement. (Cette fonction ne marche pas lorsqu'un périhérique OPTICAL, NET ou Bluetooth est la source.)

Réglage du volume

Vous pouvez contrôler le réglage du volume de ce système à l'aide de la touche de volume ou de silence de la télécommande du téléviseur. Si les enceintes du téléviseur sont sélectionnées dans la fonction de selection des enceintes du téléviseur, les enceintes de l'appareil principal passent en mode silence. Le mode silence est annulé si les enceintes de l'appareil principal sont à nouveau sélectionnées.

Changement d'enceintes

Lorsque l'appareil principal est mis sous tension, ce système est automatiquement selectionné en tant qu'enceintes du téléviseur.

Lors de la mise hors tension de l'appareil principal, les enceintes du téléviseur sont automatiquement activées.

Remarque:

L'opération ne peut pas etre garantie sur tous les équipements HDMI CEC.

Guide de dépannage

Avant de faire une demande de réparation, vérifier les points suivants. En cas de doutes sur certains points particuliers ou si les solutions indiquées ne résolvent pas le problème, demander les instructions au revendeur.

Problèmes courants

Pas d'alimentation.

• Àprous avoir raccordé le cordon d'alimentation secteur,attendre environ 10 secondes avant demettre l'appareil principal sous tension.
• Débrancher le cordon d'alimentation secteur pendant 10 secondes avant de le rebrancher.
• Si l'appareil principal s'eteint immédiatement après sa mise sous tension, débrancher le cordon d'alimentation secteur et consulter votre revendeur.
• Si l'appareil principal ne se met pas sous tension à la mise sous tension du télévisueur (HDMI CEC),mettre l'appareil principal sous tension manuellement.

Aucune opération ne peut être faite avec la télécommande.

• Avant d'utiliser la télécommande pour la première fois,steroler le feuillet d'isolation. ( 6)
• Vérifier que la pile est bien installée. ( 6)
• La pile est faible. La remplacer par une pile neuve. ( 6)
• Définir à nouveau le code de la télécommande après avoir remplaced la pile. ( 22)
  Utiliser la télécommande dans la bonne plage de fonctionnement. ( 4)

L'appareil passe automatiquement en mode veille.

• La fonction « Extinction automatique » est activée. Le systèmeonne automatiquement en mode de veille s'il n'y a aucune entrée de signal et si aucune opération n'est effectuee depuis environ 20 minutes. Se refereer à la page 18 pour désactiver cette fonction.

Bluetooth®

L'appairage ne peut pas avoir lieu.

• Vérifier l'etat du périphérique Bluetooth®.
• Le périphérique se trouve hors de la portée de communication de 10m . Rapprocher le périphérique du système.

Le périphérique ne peut pas être connecté.

L'appairage du périhérique n'a pas réussi. Refaites l'appairage.
L'appairage du périhérique a été remplaced. Refaites l'appairage.
- Cet apparéil est peut-être connecté à un périphérique différent. Déconnecter l'autre périphérique et essayer de le connecter à nouveau.
- Il se peut que le système rencontres un problème. Mettre le système hors tension et le rallumer ensuite.

Le périphérique est connecté, mais aucun son n'est émis à travers le système.

• Pour certaines péripériques Bluetooth® intégrés, vous doivent régler manuellement la sortie audio sur « SC-HTB510 ». Lire les instructions de fonctionnement du péripérisque pour des détails.

Le son depuis le périphérique est interrompu.

• Le périphérique se trouve hors de la portée de communication de 10m . Rapprocher le périphérique du système.
• Retirer tout obstacle entre le système et le périphérique.
• D'autres péripériques utilisant la bande de fréquence 2,4 GHz ou 5 GHz (routeur sans fil, micro-ondes, téléphones sans fil, etc.) créé des interférences. Rapprocher le péripérisque de l'appareil et l'éloigner des autres péripériques.

Réseau

Impossible de selectionner cet apparéil en tant qu'enceintes de sortie.

• S'assurer que les périphériques sont connectés au même réseau que cet apparéil.
• Reconnecter les périphériques au réseau.
• Mettre le routeur hors tension puis sous tension.
• Mettre cet apparéil sous tension et hors tension, puis sélectionner à nouveau cet apparéil en tant qu'enceintes de sortie.

La lecture ne démarre pas. Le son est interrompu.

• Ne pas placer cet apparéil à l'intérieur d'une armoire en métal, car cela pourrait bloquer le Wi-Fi signal.
• Placer cet apparéil plus pres du routeur sans fil.
• Si plusieurs péripériques sans fil utilisent simultanément le même réseau sans fil que cet apparéil, essayer demettre les autres péripériques hors tension ou de réduire leur usage du réseau sans fil.
• Si la lecture s'arrête, vérifier le statut de lecture sur le périphérique.
• Reconnecter les périphériques au réseau.
• Mettre le routeur hors tension puis sous tension.

HDMI

Les opérations associées à HDMI CEC ne fonctionnent plus correctement.

• Vérifier les réglages sur les périhériques connectés.

• Activer la fonction HDMI CEC sur les périphériques connectés.

• Sélectionner ce système en tant qu'enceinte dans le menu HDMI CEC du téléviseur.

• En cas de modification des raccordements HDMI, après une panne d'électricité ou le retrait du cordon d'alimentation secteur, les opérations HDMI CEC peuvent ne pas fonctionner correctement.

• Allumer tous les périphériques raccordés au télévisueur par cable HDMI et allumer le télévisueur.

• Désactiver les paramètres HDMI CEC du téléviseur et les reactiver. Pour en savoir plus, se référer aux instructions de fonctionnement du téléviseur.
• Alors que l'appareil et le téléviseur sont raccordés par un cable HDMI, allumer le téléviseur, débrancher le cordon d'alimentation secteur de cet apparéil et le rebrancher.

Sonore

Pas de son.

• Annuler le mode silence. ( 17)
• Vérifier les raccordements aux autres péripériques. ( 7,8)
• S'assurer que le signal audio reçu est compatible avec ce système.
• Si l'appareil est raccordé au téléviseur avec un cable HDMI seulement, vérifier que la borne HDMI du téléviseur est étiquetée « HDMI (ARC) ». Si ce n'est pas le cas, raccorder un cable audio numérique optique. ( 7,8)
• Vérifier les raccordements. Si les raccordements sont correctes, changer les câbles.
• Vérifier les réglages de sortie audio du périphérique connecté.

Le double audio ne peut pas etre commute de principal a secondaire.

• Si l'audio reçu du périphérique connecté n'est pas « Dolby Dual Mono » ou si le réglage de sortie n'est pas « Bitstream », le réglage ne peut pas être modifié depuis ce système. Modifier les régages sur le périphérique connecté.

Le volume est réduit lorsqu'le système est mis sous tension.

La fonction « Limité de volume » est activée. (⇒ 18)
- Si le système est mis hors tension avec un volume sonore supérieur à 50, le volume sera automatiquement régle sur 50 lors de la mise sous tension du système. ( 18)

Le son est en retard sur l'image.

• Selon le téléviseur, lorsque le système est connecté par Bluetooth®, la sortie du son depuis ce système peut être en retard sur l'image du téléviseur.

Raccorder ce système et le téléviseur à l'aide d'un cable HDMI/cable audio numérique optique. ( 7,8)

Levoyant de format audio ne correspond pas à la source de lecture.

• Si la source de lecture est Dolby Digital ou DTS®, régler la sortie audio de l'équipement connecté (par ex. TV, lecteur) sur Bitstream. Pour en savoir plus, se référer aux instructions de fonctionnement de l'équipement connecté.

Il n'y a pas de son.

L'appareil principal se met automatiquement hors tension.

(Lorsque l'appareil principal détecte un problème, une mesure de sécurité est activée et l'appareil principal passée automatiquement en mode de veille.)
- Il y a un problème avec l'amplificateur.
Le volume est-il extrémement élevé? Si oui, réduire le volume.
- Ce système est-il placé dans un lieu extrémement chaud ?

Si oui, déplacer ce système dans un lieu frais et attendre quelques instants avant d'essayer de le remettre sous tension.

Si le problème persiste, confirmer l'etat des voyants,
mettre ce systeme hors tension, debrancher le cordon
d'alimentation secteur et consulter votre revendeur. Veiller a bien noter I'etat des voyants et a donner
l'information au revendeur.

Subwoofer actif

Pas d'alimentation.

• S'assurer que le cordon d'alimentation secteur du subwoofer actif est raccordé.

Après la mise sous tension du subwoofer, il se remet immédiatement sous tension.

• Débrancher le cordon d'alimentation secteur et consulter votre revendeur.

Aucun son émis par le subwoofer.

• Vérifier que le subwoofer actif est sous tension.
• Vérifier que levoyant « WIRELESS LINK » est allumé. (⇒ 15)

Levoyant WIRELESSLINKne s'allume pas.

• Il n'y a aucune liaison entre l'appareil principal et le subwoofer actif.
  Vérifier que l'appareil principal est sous tension.
• Le subwoofer actif et l'appareil principal ne sont pas correctement appairés. Essayer l'opération suivante. (Appairage sans fil)

① Metre l'appareil principal sous tension.
② Appuyer et maintainir la touche [I/D SET] à l'arrière du subwoofer actif enforcée pendant au moins 4 secondes.

Levoyant deliaison sans fil clignote.

③ Appuyer de façon consécutive sur les touches [MUTE], [SOUND], [MUTE], [PAIRING]*. * Dans les 3 secondes.

Les voyants « « NET», « OPTICAL » et « HDMI (ARC) » clignotent l'un après l'autre.

Lorsque l'appairage par liaison sans fil est reussie, les voyants « » « NET «, « OPTICAL « et « HDMI (ARC) « s'éignant.

Si le problème persiste, consulter votre revendeur.

Code de la télécommande

Lorsque d'autres apparèils Panasonic répondent à la télécommande de ce système, changer le code de télécommande de ce système.

Preparation

• Éteindre tous les autres produits Panasonic.
• Allumer cet apparel.
• Pointez la télécommande vers le capteur de la télécommande de ce système.

Pour régler le code sur code 2

Appuyer et maintainir les touches [PAIRING] et [SOUND] sur la télécommande enforcées pendant au moins 4 secondes.

Pour régler le code sur code 1

Appuyer et maintainir les touches [PAIRING] et [SURROUND] sur la télécommande enfoncées pendant au moins 4 secondes.

Réinitialisation de la mémoire système

Dans les situations suivantes, réinitialiser la mémoire :

• La pression sur les touches est sans effet.
• Vous désirez effacer et réinitialiser le contenu de la mémoire.

Appuyer et maintainir la touche [U/I] de l'appareil principal enforcée pendant au moins 4 secondes.

Tous les voyants clignotent jusqu'à ce que le système redémarre.

Remarque:

Le code de télécommande sera de nouveau code 1 après réinitialisation de la mémoire, reférez-vous à « Code de la télécommande » pour savoir comment passer à code 2.

Entretien de l'appareil

Débrancher le cordon d'alimentation secteur avant l'entretien. Nettoyer ce système avec un chiffon doux et sec.

• En cas d'encrassement important, utiliser un chiffon humide fortement essore pour retarder les saletés, puis secher avec un chiffon sec.
• Pour nettoyer les enceintes, utiliser un chiffon fin. Ne pas utiliser de mouchoirs ou autres matérielaux (serviettes en papier, etc.) susceptibles de s'effrimer. De petites particules pouraient se coincer dans le cache des enceintes.
• Ne jamais utiliser d'alcool, de diluant pour peinture ni de benzène pour nettoyer l'appareil.
• Avant d'utiliser un chiffon improugné d'un produit chimique, dire attentivement les instructions qui accompagnent le chiffon.

Mise au rebut ou transfert de ce système

Ce système peut conserver les informations de réglage de l'utilisateur dans l'appareil principal. En cas d'élimination de l'appareil principal par mise au rebut ou transfert, suivre la procédure de réinitialisation aux réglages d'usine afin d'effacer les réglages de l'utilisateur. ( 22)

• L'histoire des opérations peut être enregistré dans la mémoire de l'appareil principal.

Éclairage des voyants

Les voyants indiquent l'etat de ce système. Les schémas des voyageurs ci-dessous apparaissent dans des conditions opérationnelles normales. Ils ne constituent pas l'indication d'un problème.

Voyant Description
STANDARD MUSIC CINEMA NEWS VOICE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - STANDARD MUSIC CINEMA NEWS VOICE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - STANDARD MUSIC CINEMA NEWS VOICE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - STANDARD MUSIC CINEMA NEWS VOICE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - STANDARD MUSIC CINEMA NEWS VOICE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - STANDARD MUSIC CINEMA NEWS VOICE
Le voyant clignote pendant 5 secondes. • Lorsque le surround est réglé sur arrêt. (⇒ 17) • Lorsque le réglage est actif (« Extinction automatique », « Limité de volume »). (⇒ 18) • Lorsque le format audio est Dolby Digital. (⇒ 18)
Le voyant clignote pendant 5 secondes. • Lorsque le surround est réglé sur marche. (⇒ 17) • Lorsque le format audio est DTS ®. (⇒ 18)
Le voyant clignote pendant 5 secondes. • Lorsque le réglage est inactif (« Extinction automatique », « Limité de volume »). (⇒ 18) • Lorsque le format audio est PCM. (⇒ 18)
Le voyant clignote pendant 10 secondes. • Lorsque la télécommande est réglée sur le code 1. (⇒ 22) Le voyant clignote pendant 5 secondes. • Lorsque le double audio est en principal. (⇒ 18)
Le voyant clignote pendant 5 secondes. • Lorsque le double audio est en seconde. (⇒ 18)
Le voyant clignote pendant 10 secondes. • Lorsque la télécommande est réglée sur le code 2. (⇒ 22)
Le voyant clignote pendant 5 secondes. • Lorsque le double audio est en principal + seconde. (⇒ 18)
Les voyants clignotent en continu. • Lorsque le son est en mode silence. (⇒ 17)
Les voyants clignotent rapidement. • Lorsque l'appareil principal est prét pour l'appairage. (⇒ 16) Le voyant clignote lentement. • Lorsque l'appareil principal est en attente de connexion. (⇒ 16) Le voyant est allumé. • Lorsque l'appareil principal est connecté à un périhérique Bluetooth®. (⇒ 16)
Le voyant clignote. • Lorsque l'appareil principal n'est connecté à aucun réseau. Le voyant est allumé. • Lorsque l'appareil principal est connecté à un réseau. (⇒ 15)
Tous les voyants Les voyants clignotent jusqu'à ce que le système redémarre. • Lorsque l'appareil principal est réinitialisé. (⇒ 22) Les voyants clignotent 10 fois. • Lorsque le subwoofer actif ne parvient pas à se connecter. (⇒ 22)

Specifications

Données générales

Alimentation CA 220 V à 240 V, 50 Hz

Consommation

Subwoofer actif 20 W

Consommation en mode de veille (environ)

Appareil principal 0,5 W

Subwoofer actif 0,5 W

Pour une installation sur un meuble

853mm× 60,5mm× 90mm

Pour une installation sur un mur

853 mm x 60,5 mm x 111 mm

Subwoofer actif 185 mm x 303 mm x 337 mm

Poids

Appareil principal

Pour une installation sur un meuble 1,9kg

Pour une installation sur un mur 2,0 kg

Subwoofer actif 4,8kg

Plage de température de fonctionnement

0^ + 40^

Plage d'humidité de fonctionnement

20% à 80% HR (sans condensation)

Section amplificateur

Puisance de sortie RMS en mode Dolby Digital

Canal avant 60 W par canal (6 Ω), 1 kHz,

distorsion harmonique totale 10%

Canal du subwoofer

120 W par canal (3 Ω), 100 Hz,

distorsion harmonique totale 10%

Puissance total du mode RMS Dolby Digital

240 W

Section bornes

HDMI output (ARC)

Connecteur de sortie Type A (19 broches)

Entree audio numérique

Entrée numérique optique Borne optique

Fréquence d'échantillonnage 32/44,1/48 kHz

Format audio

LPCM, Dolby Digital, DTS Digital Surround™

Enceinte avant (integreee)

Plage complete 4,5× 12 cm (Type cone) × 2

Subwoofer actif

Woofer Type cone 16 cm x 1

Section Bluetooth®

Version Bluetooth 假 Ver.4.1

Classe 1

Profils pris en charge A2DP

Bande de fréquence Bande 2,4 GHz FH-SS

Distance de fonctionnement

Ligne visuelle de 30m

Codec supporté SBC

Fréquence de fonctionnement

2402 MHz à 2480 MHz

Puissance maximum (PIRE) 10 dBm

Section Wi-Fi

Wi-Fi

Fréquence de fonctionnement

2412 MHz à 2472 MHz

5180 MHz à 5320 MHz

5500 MHz à 5700 MHz

5745 MHz à 5825 MHz

Puisance maximum (PIRE) 18 dBm

Format audio pris en charge (Google Chromecast)

HE-AAC/LC-AAC/MP3/CELT/Opus/Vorbis/

Wav/FLAC

Fréquence d'échantillonnage

8/12/16/24/32/48/11,025/22,05/44,1 kHz

Taille du mot audio

8/16 bits

Nombre de canaux

2 canaux

Section sans fil

Module sans fil

Plage de fréquence 5,740 GHz à 5,840 GHz

Nb de canaux 58

Fréquence de fonctionnement

5740 MHz à 5840 MHz

Puisance maximum (PIRE) 10 dBm

Remarque :

• Spécifications sujettes à modifications sans préavis.

Les poids et les dimensions sont approximatifs.

• La distorsion harmonique totale est mesurée au moyen d'un analyseur de spectre numérique.

Mise au rebut des piles et des apparils électriques usages

Uniquement pour l'Union Européenne et les pays dotés de systèmes de recyclage

Apposés sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ces pictogrammes indiquent que les piles et apparèils électriques etlectroniques usages doivent être séparés des ordures menagères.

Afin de permettre le traitement, la valorisation et le recyclage adequats des piles et des appeareils usages, veuillez les porter a l'un des points de collecte prevus, conformement à la législation nationale en vigueur. En les eliminant correctement, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à proteger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès de votre mairie. Le non-respect de la reglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Note relative au pictogramme à apposer sur les piles (symbole du bas):

Le pictogramme représentant une poubelle sur roues barree d'une croix est conforme à la reglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

C

Déclaration de Conformité (DoC)

Par les générées, « Panasonic Corporation » déclare que ce produit est conformes aux critères essentiels et autres dispositions applicables de la Directive 2014/53/UE.

Les clients peuvent télécharger un exemplaire de la DoC originale concernant nos produits relevant de la Directive RE sur notre serveur DoC: http://www.ptc.panasonic.eu

Pour contacter un Représentant Autorisé :
Panasonic Marketing Europe GmbH, Panasonic
Testing Centre, Winsberging 15, 22525 Hamburg,
Allemagne

Type de connexion à distance	Bande de fréquence	Puisance maximum (dBm PIRE)
Bluetooth®	2402 – 2480 MHz	10 dBm
Système sans fil 5 GHz	5740 – 5840 MHz	10 dBm
WLAN	2412 – 2472 MHz5180 – 5320 MHz5500 – 5700 MHz5745 – 5825 MHz	18 dBm

La bande 5,15 - 5,35 GHz est limiteaux operations en interieur uniquement dans les pays suivants.

AT	BE	BG	CZ	DK	EE	FR	DE	IS	IE	IT
EL	ES	CY	LV	LI	LT	LU	HU	MT	NL	NO
PL	PT	RO	SI	SK	TR	FI	SE	CH	UK	HR

La fonction WLAN de ce produit sera utilisée exclusively à l'intérieur des batiments.

Ce produit est prévu pour se connecter à un point d'accès de 2,4 GHz ou 5 GHz WLAN.

Références

À propos de Bluetooth®

Panasonic décline toute responsabilité en cas de compromission de données et/ou d'informations au cours d'une transmission sans fil.

Bande de fréquence

• Ce système utilise la bande fréquence de 2,4 GHz.

Certification

• Ce système est conforme aux restrictions relatives aux fréquences et a été certifié relativement aux lois relatives aux fréquences. Ainsi, une autorisation de connexion sans fil est inutile.

• Les actions ci-dessous sont passibles d'une peine dans certains pays :

• Démontage ou modification de l'appareil.

• Suppression des indications de Specification.

Restrictions d'utilisation

• La transmission sans fil et/ou l'utilisation avEc tous les périhériques équipés de la fonction Bluetooth® n'est pas garantie.
• Tous les périhériques doivent être conformes aux normes définies par Bluetooth SIG, Inc.
• Selon les specifications et les réglages d'un périphérique, ce dernier peut ne pas réussir àse connecter ou certaines opérations peuvent être différentes.
• Ce système prend en charge les fonctions de sécurité Bluetooth. Mais en fonction de l'environnement de fonctionnement et/ou des réglages, cette sécurité peut être insuffisante. Transmettre les données sans fil à ce système avec précaution.
• Ce système ne peut pas transmettre de données vers un périhérique Bluetooth®.

Portée d'utilisation

Utiliser ce périphérique à une portée maximale de 10m
- La portée peut décroître en fonction de l'environnement, des obstacles ou des interférences.

Interférences provenant d'autres appareils

• Ce système peut ne pas foncti onner correctement et des problèmes tels que du bruit et des sauts sonores peuvent survenir a cause e des interfrences des ondes radio si cet apparéil est installé trop pres d'autres dispositifs Bluetooth ou de dispositifs utilisant la bande 2,4 GHz.

• Ce système peut ne pas foncti onner correctement si les ondes radio d'une station d'émission ou autre se trouvant à proximite sont trop puissantes.

Utilisation prévue

• Ce système est pour une utilisation normale et générale uniquement.
• Ne pas utiliser ce système à proximé d'un apparéil ou dans un environnement sensibleaux perturbations radioélectriques (exemple : aéroports, hôpitaux, laboratoires, etc.).

Licences

Le logo Wi-Fi CERTIFIED™ est une marque de certification de Wi-Fi Alliance®.
« W i - F » est une marque déposée de Wi-Fi Alliance®.
« WPA™ » et « WPA2™ » sont des marques de commerce Wi-Fi Alliance®.

Dolby, Dolby Audio et le symbole double-D sont des marques de Dolby Laboratories.

Pour les brevets DTS, visitez le site http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, ainsi que DTS et le symbole ensemble, et Digital Surround, sont des marques déposées et/ou commerciales de DTS, Inc. aux États-Unis et/ou dans les autres pays. © DTS, Inc. Tous Droits Réservés.

Les termes HDMI et High-Definition Multimedia Interface, et le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

Le nom de la marque Bluetooth® ainsi que les logos sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Panasonic Corporation est effectue sous licence. Les autres marques et noms commerciaux appartiennent à leurs propriétaires respectifs.

Google, Google Home, Google Play, Chromecast, Chromecast Intégré et autres maques et logos connexes sont des marques de commerciales de Google LLC.
