BEDIENUNGSANLEITUNG SCHTB510 PANASONIC

Heimkino-Audiosystem

Système home cinéma

Sistema audio Home Theater

Audiosystem Home Theater

Wir möchten Ihnen davon danken, dass Sie sich für diesen Gerät entschieden haben.

Um eine optimale Leistung und Sicherheit zu gewährleisten,lesen Sieitte diese Bedienungsanleitung sorgfältig durch.

Bewahren Sie diese Anleitung auf, um sie später zum Nachschlagen griffbereit zu haben.

Inkclusive Anweisungen für die Installation

Die Installation sollte von einem qualifizierten Montagespezialisten vorgenommen werden. ( 9 bis 14)

Lesen Sie vorab sorgfältig diese Anweisungen für die Installation und die Bedienungsanleitung durch, um sicherzustellen, dass die Installation korrekt durchgefuhrt wird.

(Bitte bewahren Sie diese Anweisungen auf. Sie benötigen sie gegebenenfalls, wenn Sie diesen System warten oder an einem anderen Ort aufstellen möchten.)

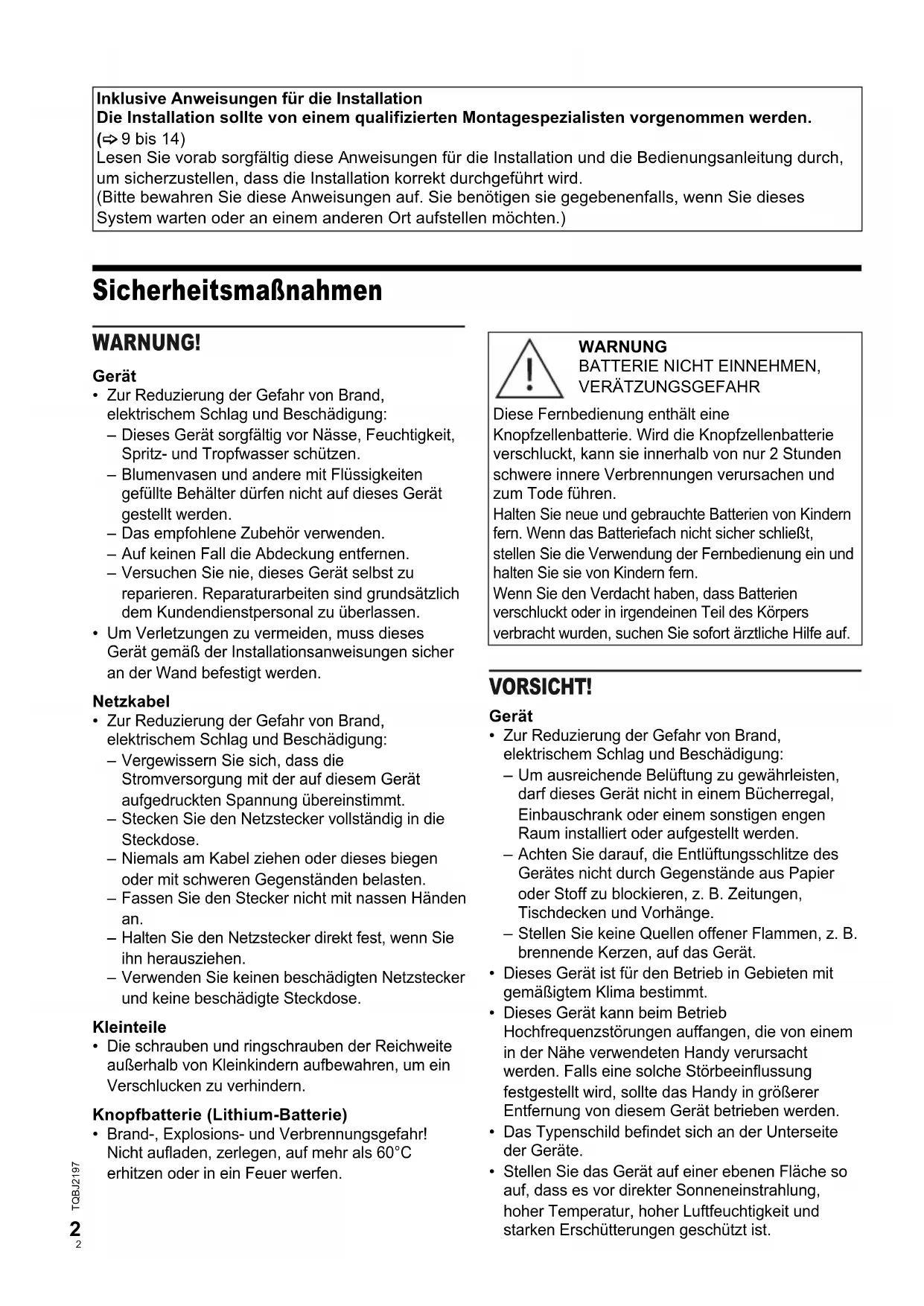

Sicherheitsmaßnahmen

WARNING!

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschäftigung:
• Dieses Gerät sorgfällig vor Nässe, Feuchtigkeit, Spritz- und Tropfwasser schützen.
• Blumenvasen und andere mit Flüssigkeiten gefüllte Behälter)dürfen nicht auf these Gerät gestellt werden.
• Das empfohlene Zubehör verwenden.
• Auf keinen Fall die Abdeckung entfern.
• Versuchen Sie nie, diesen Gerät selbst zu reparieren. Reparaturarbeiten sind grundsätzlich dem Kundendienstpersonal zu überlassen.
• Um Verletzungen zu vermeiden, muss these Gerät gemäß der Installationsanweisungen sich an der Wand befestigt werden.

Netzkabel

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
  Vergewissern Sie sich, dass die Stromversorgung mit der auf dieser Gerä aufgedruckten Spannung übereinstimmt.
• Stecken Sie den Netzstecker vollständig in die Steckdose.
• Niemals am Kabelziehen oder thesebigen oder mit schweren Gegenständen belasten.
• Fassen Sie den Stecker nicht mit nassen Händen an.
• Halten Sie den Netzstecker direkt fest, wenn Sieihn Herausziehen.
• Verwenden Sie keinen beschiedigten Netzstecker und keine beschiedigte Steckdose.

Kleinteile

• Die schrauben und ringschrauben der Reichweite außerhalb von Kleinkindern aufbewahren, um ein Verschlucken zu verhindern.

Knopfbatterie (Lithium-Batterie)

• Brand-, Explosions- und Verbrennungsgefahr! Nicht aufladen, zerlegen, auf mehr als 60^ erhitzen oder in ein Feuer werfen.

WARNING

BATTERIE NICT EINNEHMAN, VERATZUNGSGEFAHR

These Fernbedienung enthalt eine

Knopfzenbatterie. Wird die Knopfzenbatterie verschluckt, kann sie innerhalb von nur 2 Stunden schwere innere Verbrennungen verursachen und zum Tode führen.

Halten Sie neue und gebrauchte Batterien von Kindern fern. Wenn das Batteriefach nicht sicher schließt, stellen Sie die Verwendung der Fernbedienung ein und halten Sie sie von Kindern fern.

Wenn Sie den Verdacht haben, dass Batterien verschluckt oder in irgendegen Teil des Körpers verbrachte wurden, suchen Sie sofort arztliche Hilfe auf.

VORSICHT!

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:

Um ausreichende Belüfung zu gewährleisten, darf diese Gerät nicht in einem Bucherregal, Einbauschrank oder einem sonstigen engen Raum installiert oder aufgestellt werden.
- Achten Sie darauf, die Entlüfungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z. B. Zeitungen, Tischdecken und Vorhänge.
- Stellen Sie keine Quellen offener Flammen, z. B. brennende Kerzen, auf das Gerät.

• Dieses Gerät ist für den Betrieb in Gebieten mit gemäßigtem Klima bestimmt.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Höhe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größer Entfernung von diesen Gerät betrieben werden.
• Das Typenschild befindet sich an der Unterseite der Geräte.
• Stellen Sie das Gerät auf einer ebenen Fläche so auf, dass es vor direkter Sonneneinstrahlung, hoher Temperatur, hoher Luftfeuchtigkeit und starken Erschütterungen geschützt ist.

Netzkabel

• Der Netzstecker fungiert als Abschalteinrichtung. Installieren Sie diese Gerät so, dass der Netzstecker sofort aus der Steckdose gezogen werden kann.

Knopfbatterie (Lithium-Batterie)

• Explosionsgefahr bei falschem Einlagen der Batterie. Nur mit einem vom Hersteller empfohlenen Typ ersetzen.
• Was die Entsorgung der Batterien betrifft, erfragen Sieitte bei denortlichen Behörden oder Ihrhem Handler, welches die ordnungsgemäß Entsorgungsmethode ist.
• Niemals starker Wärme oder offenen Flammenaussetzen.
  Die Batterie(n) nicht über langere Zeit bei geschlossenen Turen und Fenstern in direktem Sonnenlicht im Auto liegen halten.
• Mit ausgerichteten Polen einlagen.
• Wenn die Fernbedienung für längerere Zeit nicht benutzt wird, behmen Sie die Batterie hers aus. Bewahren Sie sie an einem kühlen, dunklen Ort auf.

Die Symbole auf thisem Produkt (einschließlich Zubehor) haben folgende Bedeutung:

Wechselstrom

Gerät der Klasse II (Der Aufbau des Produkts ist doppelt isoliert.)

EIN

Standby

Inhaltsverzeichnis

Sicherheitsmaßnahmen 2

Mitgelieferte Teile 3

LiTe der Bedienelemente 4

Anschlieben. 7

Aufstellung. 9

WLAN-Verbindungen. 15

Streaming von Musik über das Netzwerk 16

Grundlegende Steuerung 17

Fortgeschrittene Funktionen 18

Firmware-Updates. 19

HDMI CEC. 20

Fehlersuchanleitung 20

Pflege des Gerats 23

Beleuchting der Anzeigen 24

Technische Daten 25

Referenzen 27

Mitgelieferte Teile

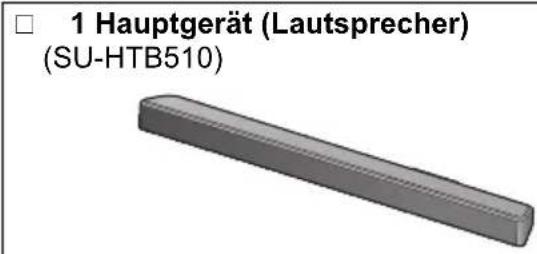

Dieses System

1 Aktiver Subwoofer (SB-HWA510)

Zubehör

Kontrollieren Sieitte das mitgelieferte Zubehor.

1 Fernbedienung (mit einer Batterie) (N2QAYC000131)

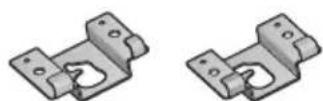

2 Wand-Befestigungsbügel

4 Schrauben

Liste der Bedienelemente

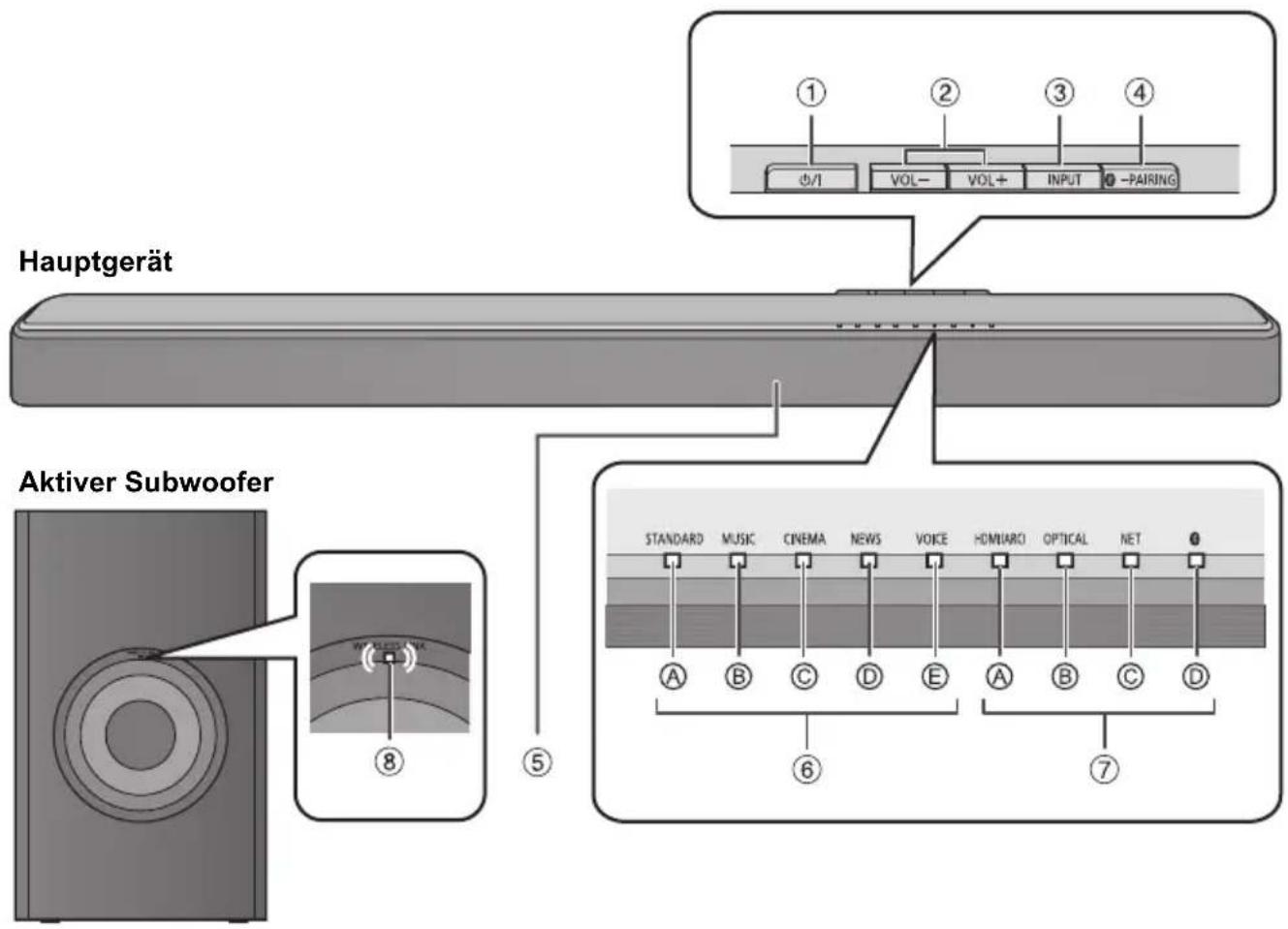

Dieses System (Vorderseite)

① Bereitschafts-/Ein-Schalter [ / ]
Mit diesen Schalter wird das Gerät aus der elektrischen Betriebsbereitschaft Heraus eingeschaltet. Auch im Bereitschaftszustand nimmt das Gerät eine geringe Menge Strom auf.
② Stellen Sie den Lautstärkepegel ein (⇒ 17)
③ Eingabequelle auswahlen

④ Wahlen Sie das Bluetooth -Gerät als Quelle aus

Um die Bluetooth®-Kopplung zu starten, halten Sie [AIRING] gedrückt.

⑤ Fernbedienungssensor

Richten Sie die Fernbedienung auf den Fernbedienungssensor, der durch keine Hindernisse verdeckt sein darf. Sie müssen sich darauf innerhalb des Operationsbereichs befinden.

Entfermung:Innerhalb von ca.7 m

Winkel: Ca. 20^ auf und ab, 30^ nach links und rechts

⑥Tonmodusanzeigen

Schalten Sie diese ein, wenn der entsprechende Tonmodus ausgewählt ist.

假 STANDARD-Anzeige
MUSIC-Anzeige
CINEMA-Anzeige
NEWS-Anzeige
⑥ VOICE-Anzeige

⑦ Auswahlanzeigen

HDMI (ARC)-Anzeige
OPTICAL-Anzeige
⑥ NET-Anzeige
(Bluetooth®)-Anzeige

⑧WIRELESS LINK-Anzeige (⇒ 15)

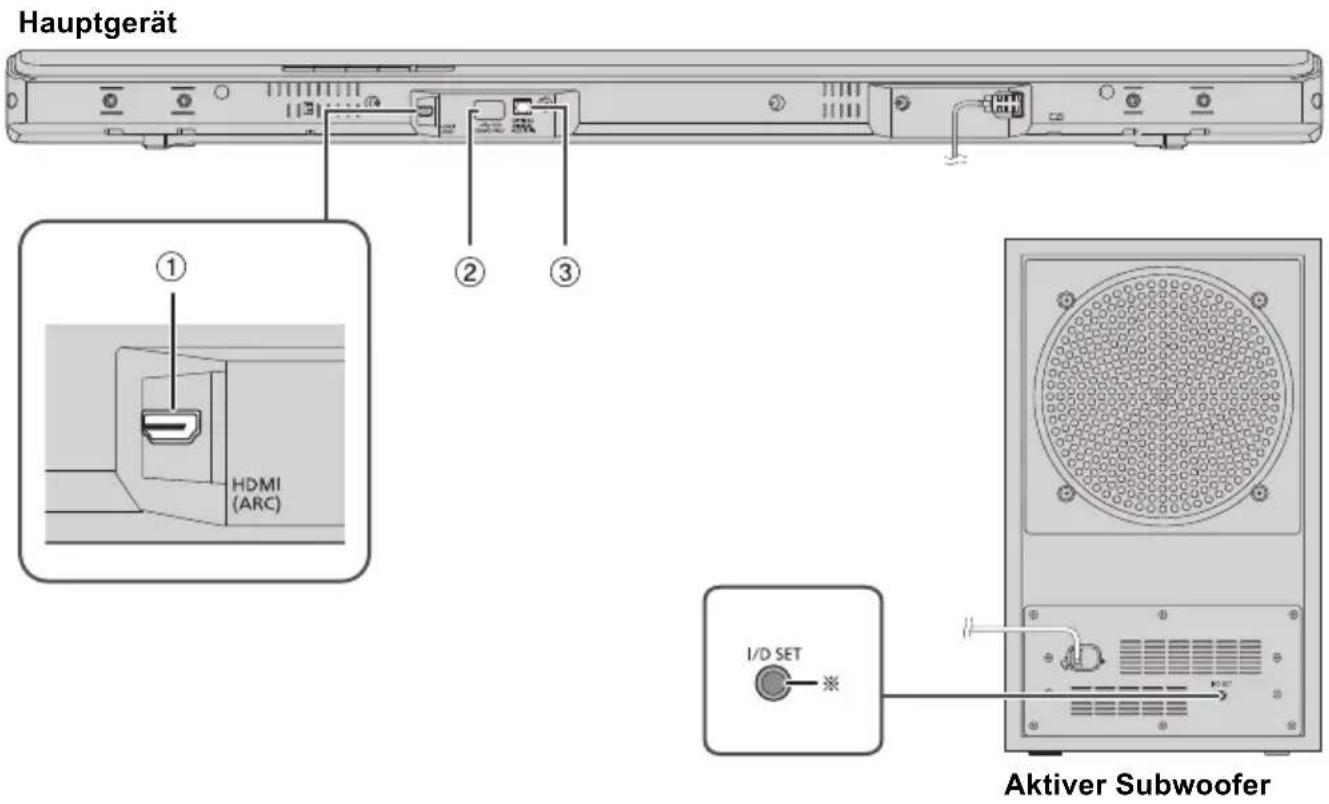

Dieses System (Rückseite)

① HDMI (ARC)-Anschluss (ARC-kompatibel) ( 7,8)
② USB-Port (nur fur Wartungsarbeiten)
③ OPTICAL DIGITAL AUDIO IN-Anschluss ( 7)

• Die Taste I/D SET wird nur verwendet, wenn das Hauptgerät nicht mit dem aktiven Subwoofer gekoppelt ist. (⇒ 22)

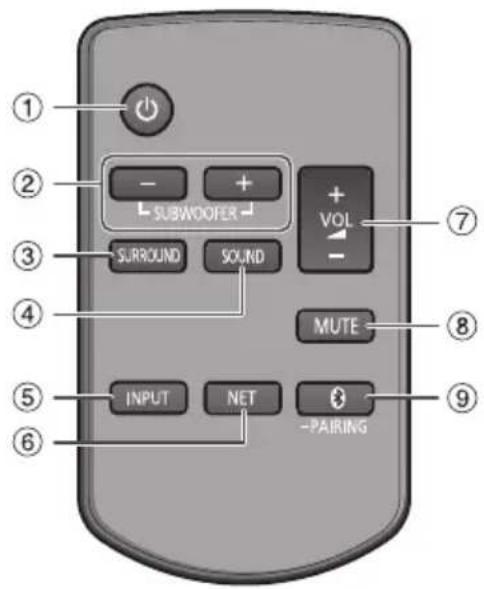

Fernbedienung

① Schalten Sie das Hauptgerät aus und ein
② Stellen Sie den Subwooferpegel ein (⇒ 17)
③ Einstellen des Aufnahmemodus ( 17)
④ Wahlen Sie den Tonmodus aus ( 17)
⑤ Eingabequelle auswahlen

⑥ Wahlen Sie das „NET" als Quelle aus (⇒ 15)
⑦ Stellen Sie den Lautstärkepegel ein (⇒ 17)
Stummschalten des Tons ( 17)
Wahlen Sie das Bluetooth -Gerät als Quelle aus

Um die Bluetooth®-Kopplung zu starten, halten Sie [AIRING] gedrückt.

Die FernbedienungVBorbereiten

Vorder ersten Inbetriebnahme

Nehmen Sie das Isolierblatt ab.

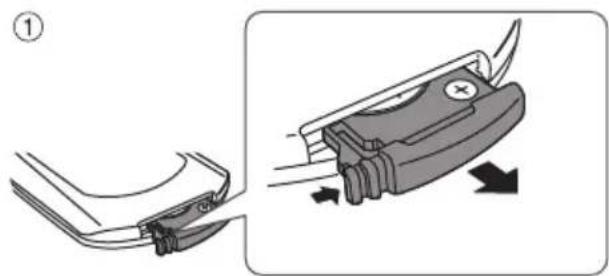

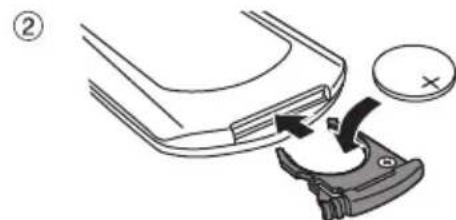

Ersetzen der Batterie

Verwenden Sie nur neue Batterien (CR2025 Lithiumbatterie).

Legen Sie eine neue Batterie mit der (+)-Seite nach oben ein.

Anschlieben

Schalten Sie alle Geräte aus, bevor Sie Verbindungen herstellen.

Zusatzgeräte und Kabel sind separat erhältlich.

Schlieben Sie das Netzkabel erst an, nach dem alle anderen Anschlüsse vorgenommen wurden.

Anschlieben des Fernsehgeräts

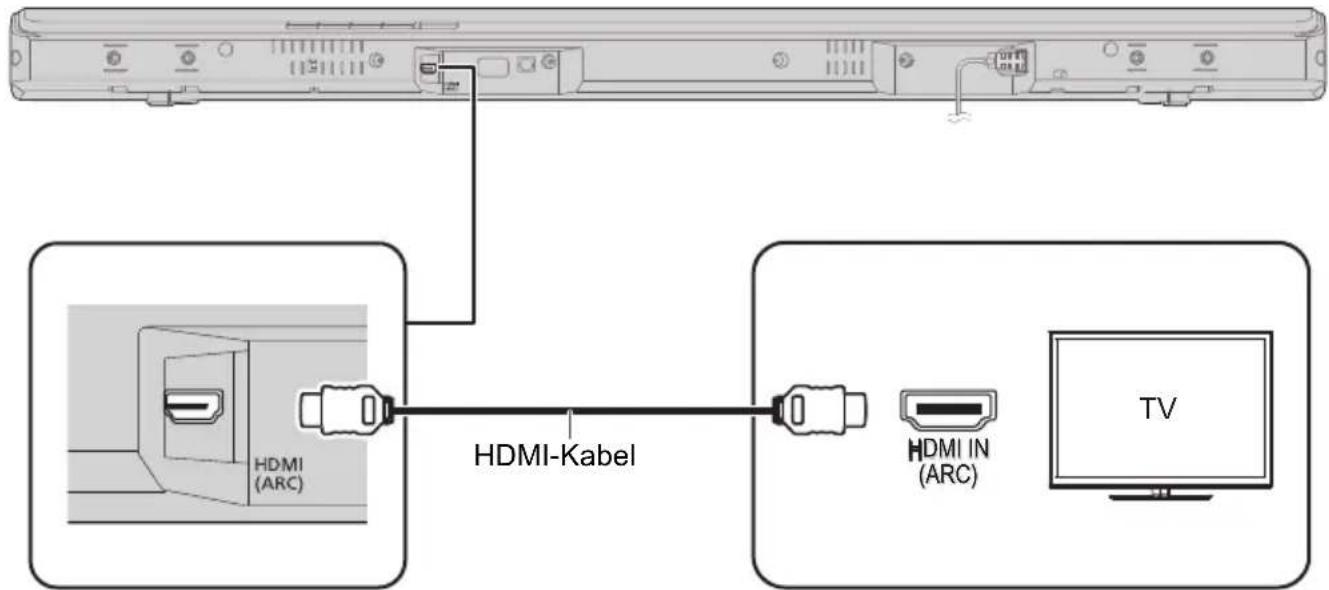

Schlieben Sie ein ARC-kompatibles Fernsehgerät an

Nehmen Sie die Verbindung mit dem ARC-kompatiblen Anschluss des Fernsehgeräts mit einem ARC-kompatiblen High-Speed-HDMI-Kabel vor.

ARC ist eine HDMI-Funktion, mit der sowohl Ton als auch Bild des Fernsehgeräts mit einem einzigen HDMI-Kabel übertragen werden können, ist das optische Digital-Audiokabel, das normalerweise benötigt wird, um Sound über einen Fernseher auszugegeben, nicht mehr erforderlich.

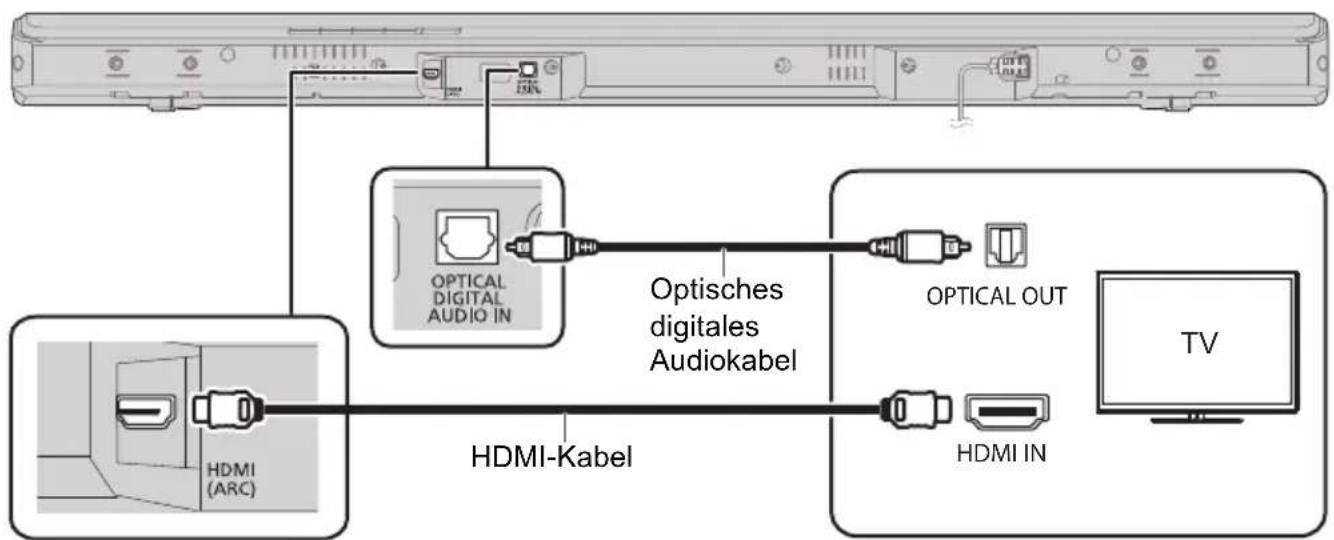

Anschlieben eines nicht mit ARC kompatiblen Fernsehgeräts

Achten Sie beim Anschlieben des optischen digitalen Audiokabels auf die Ausrichtung und stecken Sie die Spitze korrekt in den Anschluss.

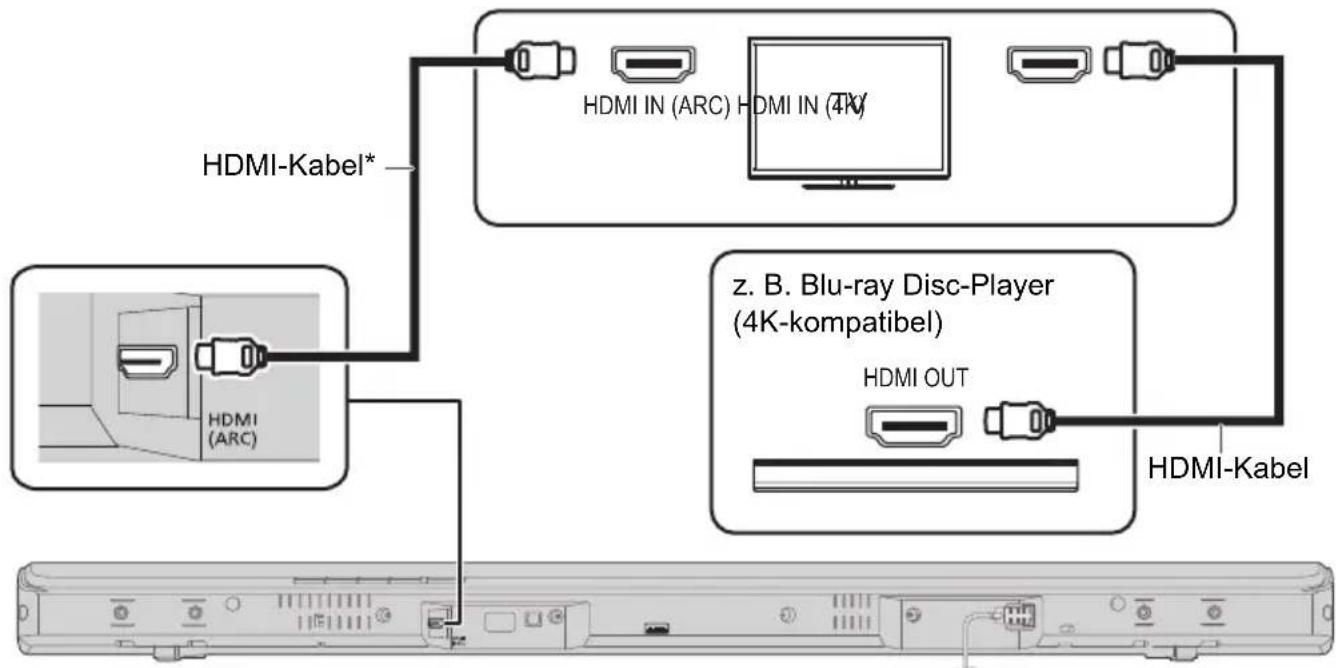

Anschlieben eines 4K Ultra HD-Fernsehgeräts

Das System kann das 4K-Video signal eines 4K-kompatiblen Geräts nicht an ein 4K Ultra HD-Fernsehgerät durchleiten. Sie können jedoch das System an ein 4K Ultra HD-Fernsehgerät anschließen, um den 4K-Inhalt wiederzugegeben.

• Verbinden Sie das HDMI-Kabel auf jeder Fall mit ARC-kompatiblen Anschlüssen.

Hinweis:

Informationen zu Einrichtung und Wiedergabe von 4K-Inhalten finden Sie in der Bedienungsanleitung des 4K Ultra HD-Fernsehgerats (VIERA) sowie des 4K/60p-kompatiblen Geräts.
- Um eine mehrkanalige Ausgabe von thisem System zu gewährleisten, setzen Sie den Audio-Ausgang anderer Geräte auf Bitstream.
Die Audiosignaleingabe in thises System ist fur bis zu 5.1 Kanäe ausgelegt.

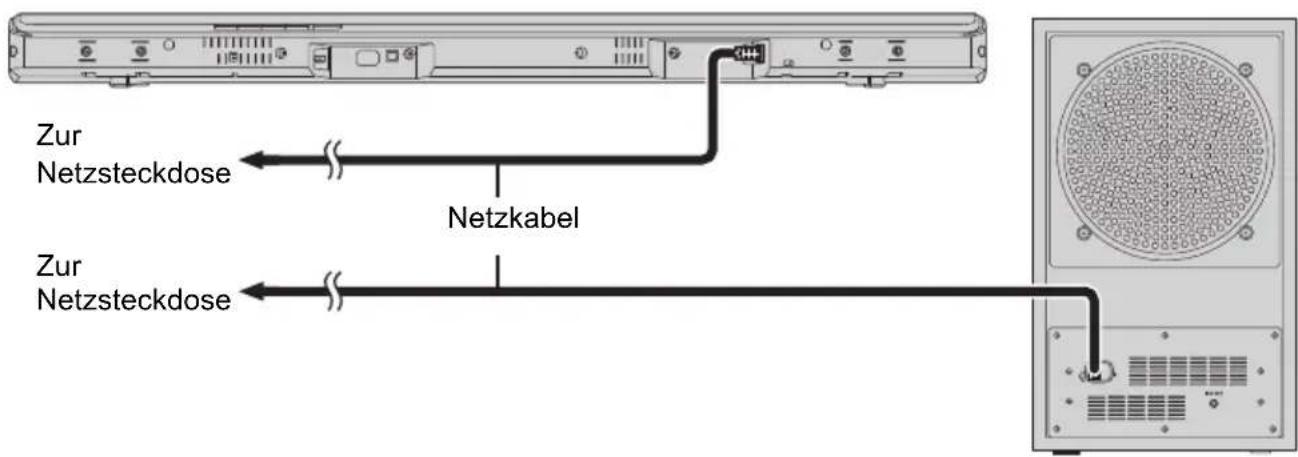

Verbinden des Netzkabels

Stromsparmodus

Das System verbraucht eine geringe Menge an Strom, wenn es sich im Standby-Modus befindet. Bei Nichtverwendung empfehlen wir, das System von der Stromversorgung zu trennen.

Das Hauptgerät schaltet automatisch in den Bereitschaftsmodus, wenn kein Signal anliegt und ca. 20 Minuten lang kein Betrieb erfolgt. Siehe Seite 18 „Automatisches Ausschalten“, um diese Funktion auszuschalten.

Hinweis:

Der aktive Subwoofer befindet sich im Bereitschaftszustand, wenn das Netzkabel angeschlossen ist. Bei angeschlossenem Netzkabel wird der Primärkreis dauernd mit "Strom" versorgt.

Aufstellung

Sicherheitsmaßnahmen

Eine fachgerechte Installation ist erforderlich.

Die Installationarf nur von einem qualifizierten Montagespezialisten durchgefuhrt werden. PANASONIC UBERNIMMT KEINE HAFTUNG FÜR SACHSCHÄDEN UND/ODER SCHWERE VERLETZUNGEN, EINSCHLIEBLICH TOD, INFOLGE UNSACHGEMÄBER INSTALLATION ODER FALSCHER HANDHABUNG.

• Achten Sie darauf, das Hauptgerät wie in dieser Bedienungsanleitung dargestellt zu montieren.
• Bringen Sie es mithilfe von Methoden an, die für die Struktur und die Materialien des Montageorts geeignet sind.

Vorsicht

• Dieses System darf nur wie in diesen Anweisungen dargelegt verwendet werden. Werden diese Anweisungen nicht beachtet, kann dies zu Schäden am Veränderer und/oder Laufsprecher führen und ein Brandrisiko darstellen. Wenden Sie sich an eine qualifizierte Service-Kraft, wenn Sie eine plottliche Veränderung der Leistung feststellen.
• Versuchen Sie nicht, das Hauptgerät mithilfe von anderen als den in thism Handbuch beschrieben Methoden an einer Wand anzubringen.

Hinweis:

• Um Verletzungen zu vermeiden, halten Sie das Hauptgerät nicht in einer Hand, da Ihnen das Hauptgerät sonst herunterfallen können, wenn Sie es/TRagen.
• Legen Sie zur Vermeidung von Kratzern und Schäden ein weiches Tuch unter und führen Sie die Montage darauf durch.

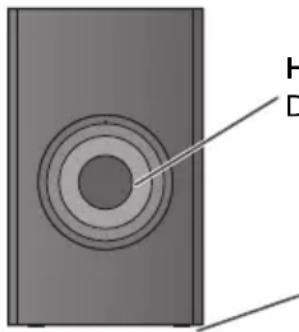

Beim Tragen des aktiven Subwooferers

Halten Sie den aktiven Subwoofer nicht an dieser Öffnung fest. Die Teile im Inneren können beschädigt werden.

Halten Sie die Unterseite des aktiven Subwooferers immer fest, wenn Sieihn an eine andere Stelle bringen.

AuswahlderAufstellungsmethode

Wahlen Sie die am besten geeignete Aufstellungsmethode aus.

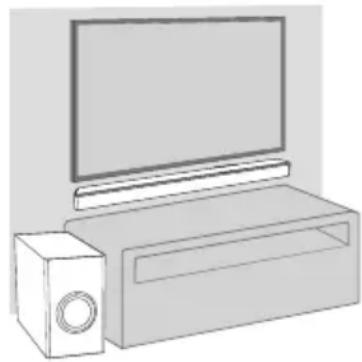

Platzieren des Hauptgeräts in einem Regal oder auf einem Tisch

Stellen Sie das Hauptgerät auf eine flache, horizontale Oberfläche.

Seite 11

AnbringendesHauptgerats an einerWand

Bringen Sie das Hauptgerät an einer flachen, vertikalen Oberfläche an.

Seite 12

Wenn Sie das Hauptgerät vor das Fernsehgeber aufstellen

Das Hauptgerät kann die verschiedeneens Sensoren des Fernsehgeräts und den 3D-Brillensender eines 3D-kompatiblen Fernsehgeräts blockieren oder storen.

Wenn Störungen auftreten, stellen Sie das Hauptgerät weiter vom Fernsehgerät weg. Wenn das Fernsehgerät immer noch nicht richtig Funktioniert, versuchen Sie, es in einem Regal oder in der Wandbefestigungsposition zu verwenden.

Wenn der Fernbedienungssensor des Fernsehgeräts durch das Hauptgerät blockiert wird Versuchen Sie, die Fernbedienung des Fernsehgeräts in einem anderen Winkel zu verwenden.

Hinweis:

• Stellen Sie das System auf eine sichere und ebene Oberfläche.
• Stellen Sie das System nicht in einen Metallschrank.
• Stellen Sie den aktiven Subwoofer nur weniger Meter vom Hauptgerät entfernt auf.
• Je nach Position des aktiven Subwooferkann der Effekt variieren.
  Wenn Sie den aktiven Subwoofer zu nah an den Wänden und Ecken platzieren, kann dies zu überhöhten Bässen führen. Decken Sie Wände und Fenster mit dicken Vorhängen ab.
  Sie konnen die Position des aktiven Subwoofer's andern oder den Subwooferpegel ( 17) einstellen, um einen optimalen Effekt zu erzielen.
• Halten Sie andere, das 2,4 GHz- und 5 GHz-Frequencyband nutzende elektronische Geräte, wie zum Beispiel WLAN-Router, Schnurlose Telefon usw. mindestens 2 m von diesen System fern, um drahtlose Störbeeinflussungen zu vermeiden.
• Wenn auf dem Fernsehgerät eine unregelmäßige Farbgebung auftritt, schalten Sie das Fernsehgerät 30 Minuten lang aus. Wenn das Problem durch eine Entmagnetisierung des Fernsehgeräts nicht behoben wird, erhöhen Sie den Abstand zwischen thisem System und dem Fernsehgerät.
  Von magnetisierten Gegenständen fernhalten. Magnetkarten, Uhren usw. konnen beschädigte werden, wenn sie zu nahe an das System gelangen.

Platzieren des Hauptgeräts in einem Regal oder auf einem Tisch

Zusätzlich erforderliches Zubehör (im Handel erhältlich)

Absturzsicherungskordel (x2)
Ringschrauben (zur Anbringung der Absturzsicherungskordel) (x2)

Hinweis:

• Verwenden Sie im Handel erhältliche Schrauben, die mehr als 24kg lagen konnen.
• Verwenden Sie eine Kordel, die mehr als 24kg tragen kann (mit einem Durchmesser von ca. 1,5 mm).

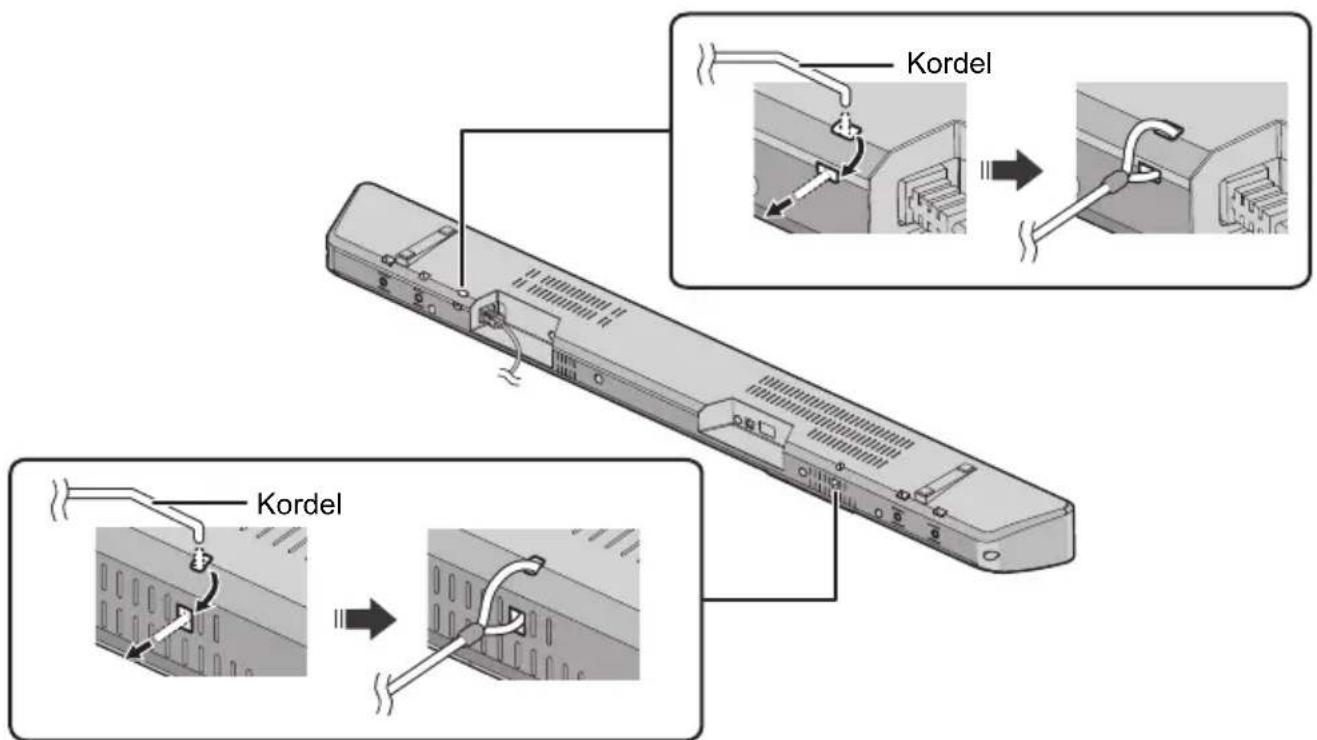

1 Befestigen Sie die Schnur am Hauptgerät.

Wenn die Kordel nicht durch die Bohrungen gezogen werden kann, versuchen Sie die Kordel etwa 5 mm von deren Ende entfernt in einem Winkel von 45^ zu biegen (wie oben dargestellt).

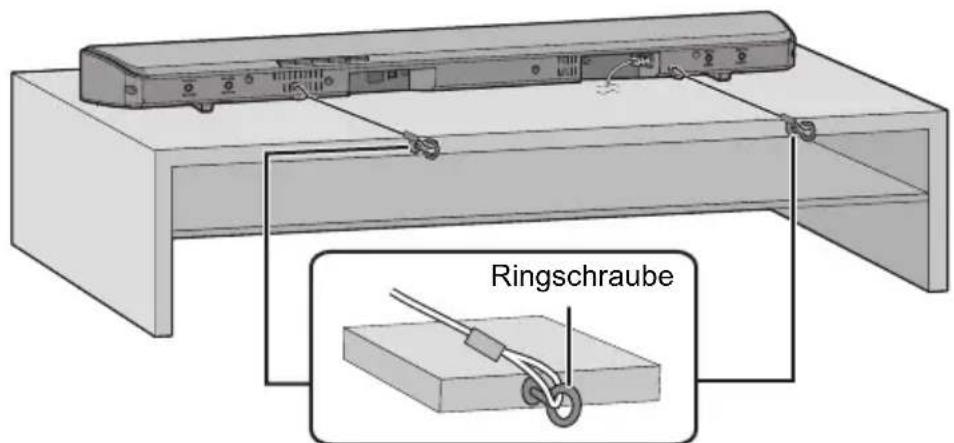

2 Bringen Sie das Hauptgerät in die gewünschte Position und befestigen Sie jeder Kordel am Regal oder Tisch.

Stellen Sie safer, dass die Kordel nur minimal durchhängt.

Lehnen Sie das Hauptgerät nicht gegen ein Fernsehgeber oder eine Wand.

Bringen Sie die Ringschraube an einer Stelle an, die ein Gewicht von mehr als 24kg tragen kann. Je nach der Platzierung des Hauptgeräts kann die Schraubposition der Ringschraube variieren.

AnbringendesHauptgeratsaneinerWand

WARNING:

Um Verletzungen zu vermeiden, muss these Gerät gemäß der Installationsanweisungen safer an der Wand befestigt werden.

Das Hauptgerät kann mithilfe der mitgelieferten Wand-Befestigungsbügel angebracht werden. Stellen Sie sicher, dass die verwendete Schraube und die Wand stark genug sind, um ein Gewicht von mindestens 24kg zu(TRagen.

Die Schrauben und andere Teile werden nicht mitgeliefert, da Art und Groß je nach Installation variieren.

• In Schritt 3 finden Sie weitere Details zu den erforderlichen Schrauben.
• Achten Sie daraufuf, die Fallschutzkordel als sekundäre Sicherheitsmaßnahme anzubringen.

Mitgeliefertes Zubehör

2 Wand-Befestigungsbügel

4 Schrauben

Zusätzlich erforderliches Zubehor (im Handel erhältlich)

Schrauben fur die Wandmontage (x2)
Absturzsicherungskordel (x2)
Ringschrauben (zur Anbringung der Absturzsicherungskordel) (x2)

Hinweis:

Verwenden Sie eine Kordel, die mehr als 24kg trag kann (mit einem Durchmesser von ca. 1,5 mm).

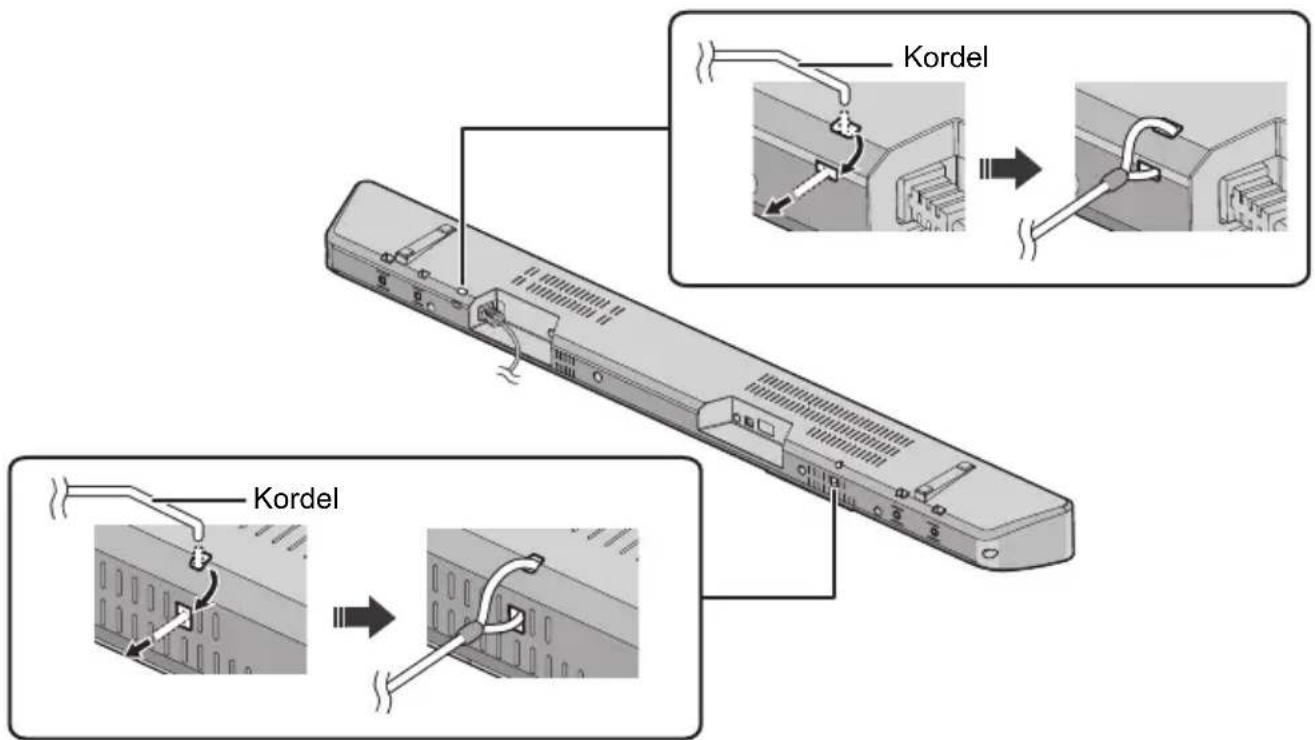

1 Befestigen Sie die Schnur am Hauptgerät.

Wenn die Kordel nicht durch die Bohrungen gezogen werden kann, versuchen Sie die Kordel etwa 5mm von deren Ende entfernt in einem Winkel von 45^ zu biegen (wie oben dargestellt).

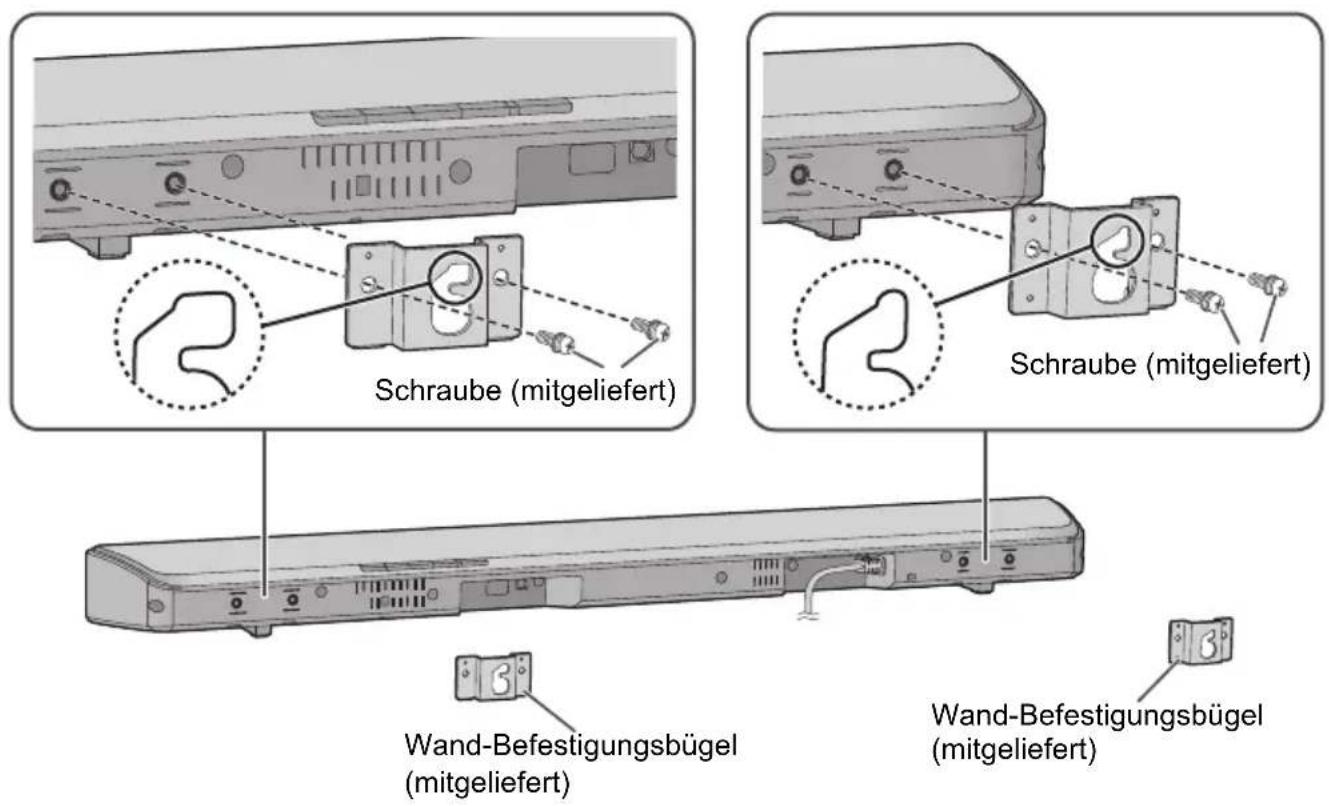

2 Bringen Sie Wand-Befestigungsbügel am Hauptgerät an.

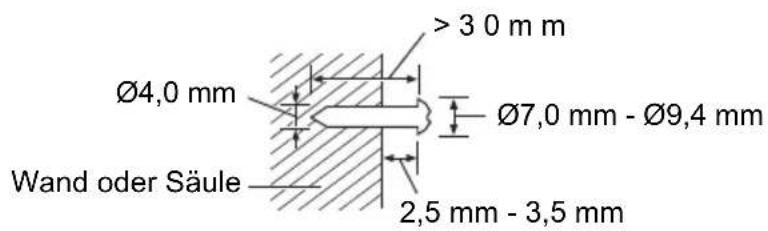

3 Drehen Sie die Schrauben in die Wand.

• Verwenden Sie die unter angegebenen Abmessungen, um die Schraubpositionen an der Wand zu finden.
• Lassen Sie mindestens 100mm Platz über dem Hauptgerät, um genügend Platz für den Einbau des Hauptgeräts zu halten.
• Verwenden Sie eine Wasserwaage, um sicherzustellen, dass sich beiden Montagebohrungen auf der einzelnen Höhe befinden.

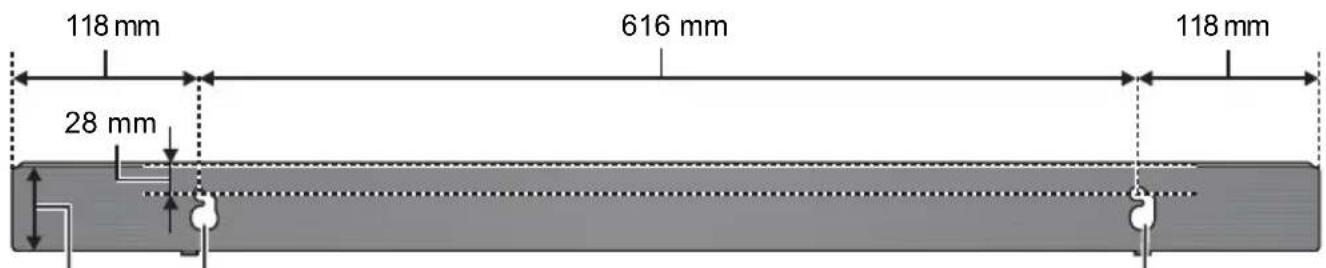

Vorderansicht (halbtransparentes Bild)

60,5 mm WandmontagebohrungenWandmontagebohrungen

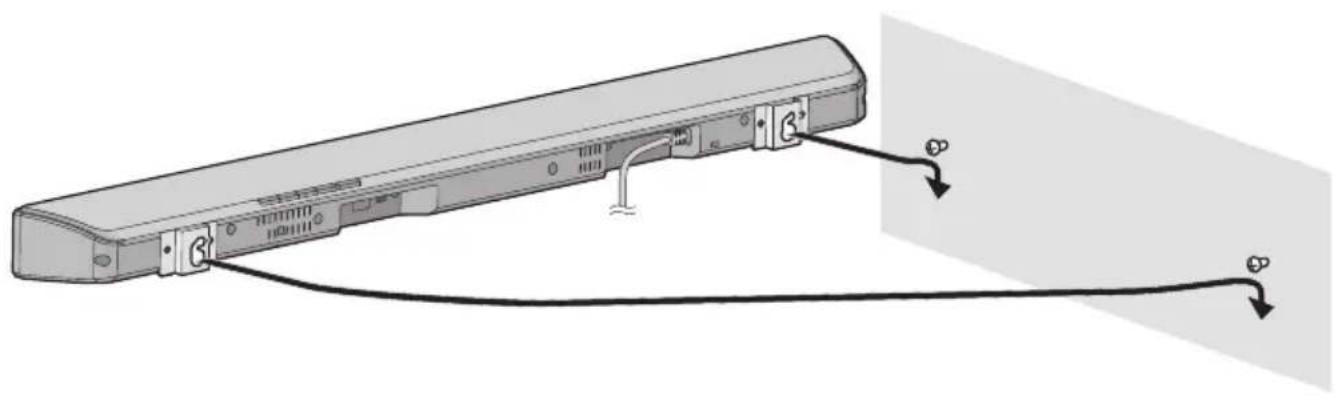

4 Bringen Sie das Hauptgerät sicher an den Schrauben an.

RICHTIG FALSCH
Bringen Sie den Lautsprecher in eine Position, in der sich die Schraube an dieser Stelle befindet.	In dieser Position wird der Lautsprecher wahrscheinlich herunterfallen, wenn er nach links oder rechts bewegt wird.

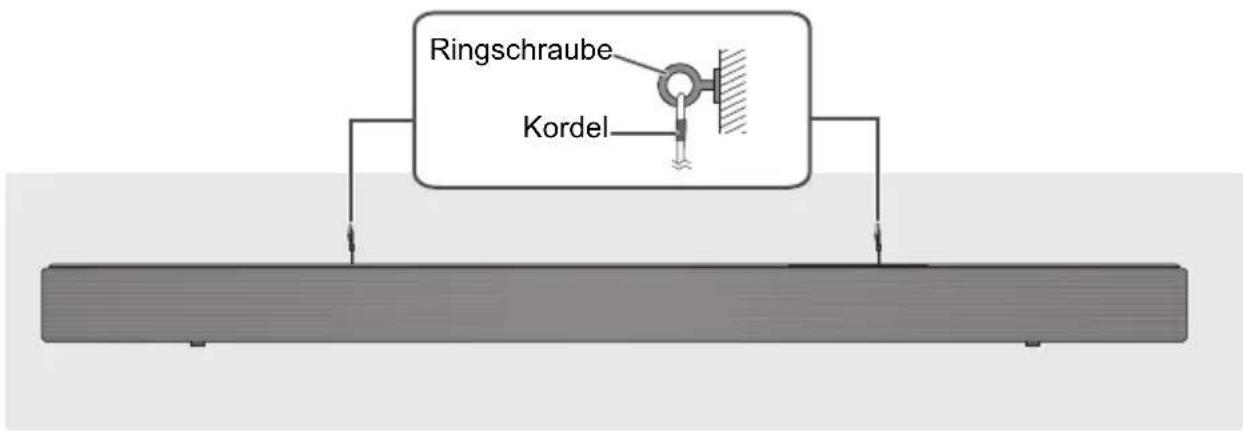

5 Bringen Sie die Kordel an der Wand an.

Stellen Sie sicher, dass die Kordel nur minimal durchhängt.

WLAN-Verbindungen

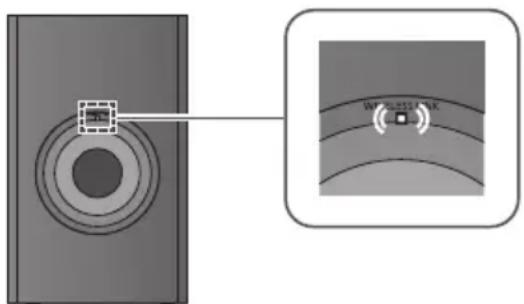

Drahtlose Verbindung des aktiven Subwoofoers

Vorbereitung

Schalten Sie das Hauptgerät ein.

Vergewissern Sie sich, dass die Funkverbindung aktiviert ist.

WIRELESS LINK-Anzeige

Ein: Die Funkverbindung ist aktiviert.

Aus: Die Funkverbindung ist nicht aktiviert.

Blinkt: Der aktive Subwoofer versucht, die Funkverbindung mit dem Hauptgerät zu aktivieren.

Hinweis:

• Die Funkverbindung wird aktiviert, wenn sowohl das Hauptgerät als auch der aktive Subwoofer eingeschaltet sind.
  Die Taste I/D SET wird nur verwendet, wenn das Hauptgerät nicht mit dem aktiven Subwoofer gekoppelt ist. ( 22)

NET-Verbindung

Sie können Online-Musikdienste oder auf ihren Geräten gespeicherte Musik auf diesen System streamen. Um diese Funktionen nutzen zu konnen, muss these System mit dem gleichen Netzwerk verbunden sein wie dasCompatible Gerät.

Vorbereitung

• Platzieren Sie diesen System so nah wie möglich am WLAN-Router.
• Vergewissern Sie sich, dass Ihr Smartphone oder Tablet mit dem gleichen Netzwerk wie diesen System verbunden ist.

1 Drucken Sie [NET].

Drucken Sie alternativ dazu wiederholt auf [INPUT], um „NET“ als Quelle auszuwahlen. Nur die Anzeige „NET“ blinkt, die anderen Auswahlanzeigen sind ausgeschaltet.

2 Laden Sie die „Google Home“-App (kostenlos) auf Ihr Smartphone oder Tablet herunter.

Um die „Google Home“-App herunterzuladen, besuchen Sieitte:

3 Starten Sie die App und folgen Sie den Anweisungen auf dem Bildschirm.
4 Überprüfen Sie, ob die Verbindung hergestellt wurde.

Die Anzeige „NET“ hört auf zu blinken und leuchtet auf.

Hinweis:

• Je nach Gerät können es nötig sein, vor der Herstellung der Netzwerkverbindung die Bluetooth®- Funktion an- oder abzuschalten.
• Wenn der Gerätename nicht festgelegt wurde, wird „Panasonic HTB510-“ angezeigt.

steht für ein Zeichen, das für jeder Set eindeutig ist.)

• Sie können ihre Netzwerkinformationen (SSID, MAC-Adresse und IP-Adresse) in der „Google Home“-App überprüfen.
• Bestimmte Elemente auf dem Bildschirm, wie z. B. Elemente der „Google Home“-App, sind für diese System möglicherweise nicht anwendbar.
• Verfügbarkeit und Leistung bestimmter Funktionen, Dienste und Anwendungen sind geräte- und netzwerkabhängig und möglicherweise nicht in allen Ländern/Regionen verfügbar; Abonnements können erforderlich sein, und es konnen zusätzliche Bestimmungen, Bedingungen und/oder Änderungen gelten.

Bluetooth®-Verbindung

Mit Bluetooth® können Sie die Verbindung und Wiedergabe mit einem Audiogerät drahtlos durchführren.

Vorbereitung

• Schalten Sie das Hauptgerät ein.
• Schalten Sie die Bluetooth®- Funktion des Geräts ein und platzieren Sie das Gerät in der Nähe des Systems.
• Für weitere Detailslesen Sie die Bedienungsanleitung des Geräts.

Koppeln eines Geräts

Vorbereitung

Wenn把这些 System mit einem Bluetooth®-Gerät verbunden ist, trennen Sie es (⇒ 16).

1 Drucken Sie [AIRING].

Wenn die „Anzeige schnell blinkt, fahren Sie mit Schritt 3 fort.

2 Halten Sie [AIRING] gedrückt, bis die „Anzeige schnell blinkt.

Wenn die „Anzeige langsam blinkt, wiederholen Sie diesen Schritt.

3 Wahlen Sie „SC-HTB510“ aus dem Bluetooth®-Menu des Geräts.

Eventuell wird die MAC-Adresse (Beispiel: 6C:5A:B5:B3:1D:0F) angezeigt, bevor "SC-HTB510" angezeigt wird.

Wenn Sie zur Eingabe eines Passwords aufgefordert werden, geben Sie „0000" oder "1234" ein.

Sobald das Bluetooth-Gerät angeschlossen ist, hört die „Anzeige auf zu blinken und leuchtet kontinuierlich auf.

Hinweis:

Das Pairing kann mit bis zu 8 Geräten mit dieser System ausgeführrt werden. Beim Koppeln eines 9. Geräts wird das am langsten nicht verwendete Gerät ersetzt.

Verbinden eines gekoppelten Geräts

Vorbereitung

Wenn把这些 System mit einem Bluetooth®-Gerät verbunden ist, trennen Sie es (⇒ unten).

1 Drucken Sie [BAIRING].
2 Wahlen Sie „SC-HTB510“ aus dem Bluetooth®-Menu des Geräts.

Trennen der Verbindung mit dem Gerät

Halten Sie [PAIRING] gedrückt, bis die Anzeige langsam blinkt.

Hinweis:

• Dieses System kann jeweils nur mit einem Gerät verbunden werden.
• Wenn, "Is Quelle ausgewähl ist, versucht diese System automatisch, eine Verbindung mit dem zuletzt verbundenen Gerät herzustellen.
• Das Bluetooth Gerät wird getrennt, wenn Sie eine andere Quelle ausgehalten.

Streaming von Musik über das Netzwerk

Sie können Online-Musikdienste oder Musikdateien von Ihr Smartphone/Tablet auf diesen System streamen.

Streaming von Online-Musik

Dieses System ist mit Chromecast-fahigen Anwendungen kompatibel. Die Listeder Chromecast-fahigen Anwendungen finden Sie unter g.co/cast/apps

Vorbereitung

• Schließen Sie die Netzwerkeinstellungen ab ( 15) .
• Stellen Sie sicher, dass das Netzwerk mit dem Internet verbunden ist.

1 Verbinden Sie das Gerät über WLAN mit dem gleichen Netzwerk wie das diesen Systems.
2 Installieren Sie die Chromecast-fähige App auf dem Gerät.
3 Starten Sie die Chromecast-fähige Anwendung, tippen Sie auf das Cast-Symbol „und wahlen Sie diesen System oder die Gruppe aus, in der diesen System enthalten ist.
4 Wahlen Sie die gewünschte Musik in ihrer Chromecast-fähigen App aus und玩游戏 Sie sie ab.

Hinweis:

• Wenn der Gerätename nicht festgelegt wurde, wird „Panasonic HTB510-angezeigt.

(，) steht fur ein Zeichen, das fur jeder Set eindeutig ist.)

• Nicht alle Musikdienste sind in allen Ländern/Regionen verfügbar. Registrierung/Abonnement erforderlich. Es konnen Gebühren anfallen. Änderungen der Dienste vorbehalten. Weitere Informationen finden Sie auf der Website des jeweiligen Musikdienstes.

Grundlegende Steuerung

Vorbereitung

Schalten Sie das Fernsehgerät und/oder das angeschlossene Gerät ein.

1 Drücken Sie [], um das System einzuschalten.
2 Drücken Sie wiederholt [INPUT], um die Quelle auszuwahlen.

Drücken Sie alternative dazu auf [NET], um "NET" als Quelle auszuwahlen, oder drücken Sie auf [PAIRING], um "As Quelle auszuwahlen.

Wenn „oder „NET“ als Quelle ausgewählt ist

Wahlen Sie im Menu des angeschlossenen Geräts\ deses System als Ausgabe-Lautsprecher.

Wenn, OPTICAL "als Quelle ausgewählt ist

Wahlen Sie auf dem Fernsehgerät und dem angeschlossenen Gerät den Eingang des Fernsehgeräts aus und starten Sie die Wiedergabe auf dem angeschlossenen Gerät.

So stellen Sie die Systemlautstärke ein

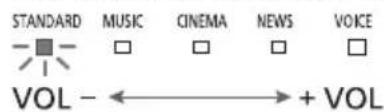

Drucken Sie [+VOL - ]

Lautstärkebereich: 0 bis 100

Die Anzeigen leuchten jedem Mal im Wechsel, wenn Sie die Lautstärke einstellen, und horen auf im Wechsel zu leuchen, wenn Sie die minimale oder maximale Lautstärke erreicht haben.

So wahlen Sie den Tonmodus aus

Drucken Sie wiederholt [SOUND].

Tonmodus
STANDARD (Standardein-stellung)	Am besten geeignet für Schauspiele und Comedy-Shows.
MUSIC Verbessern Sie den Klang von Musikinstrumenten und Liedern.
CINEMA Erzeugt einen für这部电影 einzigartigen dreidimensionalen Klang.

NEWS Verbes	sern Sie die Stimme von Nachrichten- und Sportkommentaren.
VOICE Optimiereren Sie die Deutlichkeit, wenn Sie eine menschliche Stimme anhören.

Dient zum Stummschalten des Tons

Drucken Sie [MUTE].

Alle Tonmodusanzeigen blinken gleichzeitig. Um den Vorgang abzubrechen, drücken Sie erneut [MUTE] oder stellen Sie die Lautstärke ein.

So stellen Sie den Subwooferpegel ein

Drücken Sie [SUBWOOFER +] oder [SUBWOOFER -], um den Pegel anzupassen.

Anzeige Effektpegel
STANDARD MUSKCINEMA NEWS VOICE				5
STANDARD MUSIC CINEMA NEWS VOICE				4
STANDARD MUSIC CINEMA NEWS VOICE				3
STANDARD MUSIC CINEMA NEWS VOICE				2
STANDARD MUSIC CINEMA NEWS VOICE				1

Hinweis:

Standardmäßig ist der Subwoofer auf Level 3 eingestellt.

So stellen Sie den Surround-Modus ein

Drucken Sie wiederholt [SURROUND].

Modus Anzege
Ein (Standardeinstel-lung)	STANDARD	MUSIC	CINEMA	NEWS	VOICE
Aus	STANDARD	MUSIC	CINEMA	NEWS	VOICE

Hinweis:

Die Anzeige für die gewährte Einstellung blinkt 5 Sekunden lang und verlässt dann den Einstellmodus.

Fortgeschrittene Funktionen

Zweikanalton

Stellt den bevorzugten Audiokanalmodus ein, wenn zwei Audiomodi vom Gerät empfangen werden.

Halten Sie [MUTE] mindestens 4 Sekunden lang gedrückt.

Audiomodus Anzeige
Primär (Standardstein-stellung)	STANDARD MUSIC CINEMA NEWS VOICE □ -■ - □ □ □
Sekundär	STANDARD MUSIC CINEMA NEWS VOICE □ □ □ -■ - □
Primär + Sekundär	STANDARD MUSIC CINEMA NEWS VOICE □ -■ - □ -■ - □

Hinweis:

• Dieser Effekt Funktioniert nur, wenn der Audio-Ausgang des Fernsehgeräts oder Players auf „Bitstream" gesetzt wurde und „Dolby Dual Mono" in der Tonguelle verfügbar ist.
• Die Anzeige für die gewährte Einstellung blinkt 5 Sekunden lang und verlässt dann den Einstellmodus.

Audioformat

Sie können das aktuelle Audioformat anzeigen.

Drücken Sie nacheinander die Tasten [SOUND], [MUTE], [SOUND] und [MUTE].

Drücken Sie die Tasten jeweils innerhalb von 3 Sekunden.

Audiomodus Anzeige
Dolby Digital	STANDARD MUSIC CINEMA NEWS VOICE
	☐ ☐ ☐ ☐
DTS®	STANDARD MUSIC CINEMA NEWS VOICE
	☐ ☐ ☐ ☐
PCM	STANDARD MUSIC CINEMA NEWS VOICE
	☐ ☐ ☐ ☐

Hinweis:

• Die Anzeige für die gewährte Einstellung blinkt 5 Sekunden lang und verlässt dann den Einstellmodus.
  Die Anzeigen Funktionieren möglichwerse anders, wenn das Hauptgerät ein nicht Unterstützungtes Audioformat vom angeschlossenen Fernsehgeber er kennt.
• Diese Funktion ist nicht wirksam, wenn „oder „NET" als Quelle ausgewähl ist.

Automatisches Ausschalten

Im Falle keines Audioeingangs und das System während ca. 20 Minuten nicht benutzt wird, wird das System automatisch ausgeshalten.

Halten Sie [SUBWOOFER +] mindestens 4 Sekunden lang gedrückt um den Modus auszuwahlen.

Modus Anzeige
Ein (Standardebin-lung)	STANDARD	MUSIC	CINEMA	NEWS	VOICE
Aus	STANDARD	MUSIC	CINEMA	NEWS	VOICE

Hinweis:

Die Anzeige für die gewährte Einstellung blinkt 5 Sekunden lang und verlässt dann den Einstellmodus.
Die Einstellung bleibt so lange erhalten, bis sie wieder geändert wird.

Lautstärkebegrenzung

Die Lautstärke wird beim Einsatzden des Systems auf 50 eingestellt, auch wenn die Lautstärke auf über 50 stand, bevor es ausgeschaltet wurde.

Drücken Sie nacheinander die Tasten [MUTE], [SOUND], [MUTE] und [SOUND].

Drücken Sie die Tasten jeweils innerhalb von 3 Sekunden.

Modus Anzeige
Ein (Standardeinstel-lung)	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	-	□	□	□	□
Aus	STANDARD	MUSIC	CINEMA	NEWS	VOICE
	□	□	□	□	-

Hinweis:

Die Anzeige für die gewährte Einstellung blinkt 5 Sekunden lang und verlässt dann den Einstellmodus.
Die Einstellung bleibt so lange erhalten, bis sie wieder geändert wird.

Helligeitsregler

Sie können die Anzeigen am Hauptgerät heller oder dunkler stellen.

Halten Sie [SUBWOOFER -] mindestens 4 Sekunden lang gedrückt.

Hinweis:

In der Standardeinstellung ist diese Funktion ausgeschelt.

Firmware-Updates

Gelegentlich kann Panasonicactualisierte

Firmware für这点es System Herausgaben, mit der möglicherweise neue Funktionen hinzugeführ ist oder vorhandene Funktionen verbessert werden. These Updates stehen kostenlos zur Verfugung.

Trennen Sie das Netzkabel NICTVom Stromnetz, während Sie die Firmwareactualisieren.

Während des Update-Vorgangs können keine weiteren Operationen durchgeführt werden.

Automatische Updates

Wenn ein neues Update verfügbar ist, aktualisiert diese System die Firmware automatisch nach Mitternacht, wenn sie nicht verwendet wird.

Verbinden Sie these System mit dem Netzwerk. ( 15)

Stellen Sie sicher, dass das Netzwerk mit dem Internet verbunden ist.

Hinweis:

• Wenn während des Einrichtens des Netzwerks ein Update erkannt wird, wird die Aktualisierung im Rahmen der Netzwerkeinrichtung durchgeführt.
• Wenn ein kritisches Update erkannt wird, während das System in Betrieb ist, wird die Aktualisierung priorisiert.
  Die Aktualisierung kann je nach Verbindungsumgebung länger dauern oder nicht ordnungsgemäß Funktionieren.

Manuelle Updates

Vorbereitung

Verbinden Sie these System mit dem Netzwerk. ( 15)

Stellen Sie sicher, dass das Netzwerk mit dem Internet verbunden ist.

1 Drucken Sie [NET].
2 Drücken Sie nacheinander auf [SOUND], [SUBWOOFER +], [SUBWOOFER -] und [SOUND], um nach einem Update zuuchen.

Drücken Sie die Tasten jeweils innerhalb von 3 Sekunden.

Wenn ein Update verfügbar ist, beginnt das Herunterlagen automatisch.

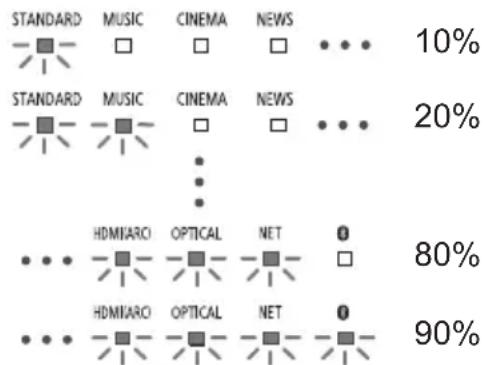

Die Anzeigen blinken, um den Fortschritt beim Herunterlagen anzuzeigen.

Wenn kein Update verfügbar ist, blinken diese Anzeigen.

3 Nachdem das Herunterladen abgeschlossen ist, wird das installiert.

Während der Installation leuchten die Anzeigen im Wechsel nach rechts und wieder zurück, bis die Installation abgeschlossen ist.

Hinweis:

Das Herunterlagen kann je nach Verbindungsumgebung länger dauern oder nicht ordnungsgemäß Funktionieren.

HDMI CEC

Dieses Gerät unterstützt die Funktion „HDMI CEC" (Consumer Electronics Control).

Lesen Sie die Bedienungsanleitungen der angeschlossenen Geräte, um Einzelheiten über die Bedienung zu erfahren.

Vorbereitung

Überzeugen Sie sich, dass die HDMI-Verbindung vorgenommen wurde. ( 7,8)

Einschaltautomatik

Wenn das Fernsehgerät einzuschalten wird, schaltet sich das Hauptgerät automatisch auch ein. (These Funktion steht nicht zur Verfügung, wenn die Quelle ein OPTICAL, NET oder Bluetooth®-Gerät ist.)

Ausschaltautomatik

Wenn das Fernsehgerät ausgeschelt wird, schaltet sich das Hauptgerät automatisch auch aus. (These Funktion steht nicht zur Verfügung, wenn die Quelle ein OPTICAL, NET oder Bluetooth®-Gerät ist.)

Lautstärkeregelung

Sie können die Lautstärke-Einstellung these
Systems mit der Lautstärke- oder Stumm-Taste auf
der Fernbedienung des Fernsehgeräts steuern.
Wenn die Laatsprecherauswahl des
Fernsehgeräts auf die FernsehgeräteLaatsprecher
umgestellt wird, werden die Laatsprecher des
Hauptgeräts stumm geschalte. Die
Stummschaltung wird aufgehoben, indem Sie die
Laatsprecher der Haupteinheit erneut auswahlen.

Wechseln der Laufsprecher

Beim Einschalten des Hauptgeräts wird these System automatisch als Lautsprecher des Fernsehgeräts ausgewählt.

Wenn Sie das Hauptgerät ausschalten, werden die Laufsprecher des Fernsehgeräts automatisch aktiviert.

Hinweis:

Der Betrieb kann nicht für alle HDMI CEC-Geräte garantiert werden.

Fehlersuchanleitung

Führer Sie die folgenden Kontrollen durch, bevor Sie den Kundendienst anrufen. Falls Sie Fragen zu den Prüfpunkten haben oder sich eine Störung anhand der angegebenen Abhilfemaßnahmen nicht beseitigen{lsst, behmen Sieitte Kontakt mit Ihrem Fachhändler auf.

Allgemeine Störungen

Kein Strom.

• Warten Sie nach dem Anschlieben des Netzkabels ca. 10 Sekunden, bevor Sie das Hauptgeräteinschalten.
• Trennen Sie das Netzkabel für 10 Sekunden, bzw. Sie es wieder anschließen.
• Wenn sich das Hauptgerät nach dem Einsatzen(sofort wieder ausschaltet, trennen Sie das Netzkabel und wenden Sie sich an ihren Handler.
• Wenn sich das Hauptgerät beim Einschalten des Fernsehgeräts (HDMI CEC) nicht einschaltet, schalten Sie das Hauptgerät manuell ein.

Die Fernbedienung Funktioniert nicht.

• Entfernen Sie vor dem ersten Gebrauch der Fernbedienung das Isolierblatt. ( 6)
• Überprüfen Sie, ob die Batterie korrekt eingesetzt ist. ( 6)
  Die Batterie ist schwach. Ersetzen Sie diese mit einer neuen Batterie. ( 6)
• Legen Sie den Fernbedienungscode nach dem Batteriewechsel erneut fest. ( 22)
• Verwenden Sie die Fernbedienung innerhalb des korrekten Arbeitsbereichs. ( 4)

Das System hat automatisch auf den Standby-Modus umgeschaltet.

Die „Automatisches Ausschalten“- Funktion ist eingescheltet. Das System schaltet automatisch in den Bereitschaftsmodus, wenn kein Signaleingang vorhanden ist und ca. 20 Minuten lang kein Betrieb erfolgt. Siehe Seite 18, um diese Funktion auszuschalten.

Bluetooth®

Das Pairing kann nicht durchgeführt werden.

• Überprüfen Sie den Zustand des Bluetooth®-Geräts.
• Das Gerät befindet sich außerhalb der 10 m Kommunikationsreichweite. Platzieren Sie das Gerät;naher zum System.

Das Gerät kann nicht verbunden werden.

• Das Pairing des Geräts ist fehlgeschlagen. Führer Sie das Pairing nochmals durch.
• Das Pairing des Geräts ersetzt wurde. Führten Sie das Pairing nochmals durch.
• Dieses System konnte mit einem anderen Gerät verbunden sein. Trennen Sie das andere Gerät, und versuchen Sie erneut, das Gerät anzuschreiben.
• Das System hat möglicherweise ein Problem. Schalten Sie das System aus und anschließend wieder ein.

Das Gerät ist verbunden, aber die Audiowiedergabe ist über das System nicht hörbar.

• Bei einigen eingebauten Bluetooth®-Geräten, muss die Audioausgabe zu „SC-HTB510“ manuell eingestellt werden. Für weitere Detailslesen Sie die Bedienungsanleitung des Geräts.

Die Tonausgabe des Geräts ist unterbrochen.

• Das Gerät befindet sich außerhalb der 10 m Kommunikationsreichweite. Platzieren Sie das Gerät;naher zum System.
• Entfernen Sie etwaige Hindernisse zwischen dem System und dem Gerät.
• Andere Geräte, die das 2,4 GHz- oder 5 GHz-Frequencyband verwenden (WLAN-Router, Mikrowellen,chnurlose Telefone usw.),storen. Stellen Sie das Gerät naher am System und weitere entfernt von den anderen Geräten auf.

Netzwerk

Dieses System kann nicht als Ausgabe-Lautsprecher ausgewählt werden.

• Stellen Sie sichere, dass die Geräte an das gleiche Netzwerk wie diese System angeschlossen sind.
• Schlieben Sie die Geräte wieder an das Netzwerk an.
• Schalten Sie den WLAN-Router aus und wieder ein.
• Schalten Sie theses System aus und wieder ein, und wahlen Sie theses System erneut als Ausgabe-Laatsprecher aus.

Wiedergabe startet nicht.

Die Tonausgabe ist unterbrochen.

• Stellen Sie these System nicht in einem Metallschrank auf, da es das WLAN-Signal blockieren können.
• Platzieren Sie diese Systemnahme am WLAN-Router.
• Wenn mehrere drahtlose Geräte gleichzeitig desselbe drahtlose Netzwerk wie diese System verwenden, versuchen Sie die anderen Geräte auszuschalten oder deren Nutzung des drahtlosen Netzwerks zu reduzieren.
• Wenn die Wiedergabe stoppt, überprüfen Sie den Wiedergabestatus auf dem Gerät.
• Schlieben Sie die Geräte wieder an das Netzwerk an.
• Schalten Sie den WLAN-Router aus und wieder ein.

HDMI

Mit HDMI CEC verknüpfte Vorgänge Funktionieren nicht mehr ordnungsgemäß.

• Überprüfen Sie die Einstellung der angeschlossenen Geräte.

• Schalten Sie die HDMI CEC-Funktion an den angeschlossenen Geräten ein.

• Wahlen Sie these System im HDMI CEC-Menü des Fernsehgeräts als Lautsprecher aus.

• Wenn die HDMI-Anschlüsse geändert werden, z. B. nach einem Stromausfall oder wenn das Netzkabel entfernt wurde, Funktionieren die HDMI CEC-Bedienvorgänge möglicherweise nicht ordnungsgemäß.

• Schalten Sie alle Geräte ein, die über ein HDMI-Kabel mit dem Fernsehgerät verbunden sind, und schalten Sie dann das Fernsehgerät ein.

• Schalten Sie die HDMI CEC-Einstellungen des Fernsehgeräts aus und dann wieder ein. Einzelheiten finden Sie in der Bedienungsanleitung des Fernsehgeräts.
• Während das System und das Fernsehgerät über ein HDMI-Kabel verbunden sind, schalten Sie das Fernsehgerät ein, trennen Sie das Netzkabel these Systems und schreiben Sie es dann erneut an.

Klang

Kein Ton.

• Heben Sie die Stummschaltung auf. ( 17)
• Überprüfen Sie die Verbindungen zu den anderen Geräten. ( 7,8)
• Vergewissern Sie sich, dass das empfangene Audiosignal mit diesen System kompatibel ist.
• Wenn das System nur über ein HDMI-Kabel an das Fernsehgerät angeschlossen ist, stellen Sie safer, dass der HDMI-Anschluss des Fernsehgeräts mit „HDMI (ARC)“ gekennzeichnet ist. Wenn dies nicht der Fall ist, schließen Sie ein optisches digitales Audiokabel an. ( 7,8)
• Überprüfen Sie die Anschlüsse. Tauschen Sie die Kabel aus, wenn die Verbindungen korrekt sind.
• Überprüfen Sie die Audio-Ausgabeinstellungen am angeschlossenen Gerät.

Der Zweikanalton kann nicht von Primär auf Sekundär umgeschaltet werden.

• Wenn das vom angeschlossenen Gerät empfangene Audiosignal nicht „Dolby Dual Mono" oder die Ausgangseinstellung nicht „Bitstream" ist, kann die Einstellung nicht von dieser System aus geändert werden. Ändern Sie die Einstellung am angeschlossenen Gerät.

Beim Einsatz des Systems wird die Lautstärke abgesenkt.

"Lautstärkebegrenzung"istaktiv. ( 18)
- Wird das System mit einer Lautstärke über 50 ausgeschaltet, wird die Lautstärke beim Einschalten des Systems automatisch auf 50 eingestellt. ( 18)

Der Ton bleibt hinter dem Bild zusück.

• Wenn these System über Bluetooth® mit dem Fernsehgerät verbunden ist, kann die Tonausgabe dieser Systeme je nach Fernsehgerät hinter dem Fernsehbild zusückbleiben. Verbinden Sie diese System und das Fernsehgerät mit einem HDMI-Kabel/optischen digitalen Audiokabel. (⇒ 7, 8)

Die Anzeige des Audioformats entspricht nicht der Wiedergabequelle.

• Wenn die Wiedergabequelle Dolby Digital oder DTS® ist, stellen Sie die Audioausgangseinstellung des angeschlossenen Geräts (z. B. TV, Player) auf Bitstream ein. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des angeschlossenen Geräts.

Kein Ton.

Das Hauptgerät wird automatisch ausgeschelt.

(Wenn das Hauptgerät ein Problem feststellt, wird eine Sicherheitsmaßnahme aktiviert und das Hauptgerät schaltet automatisch in den Bereitschaftsmodus um.)

• Es gibt ein Problem mit dem Veränderer.
• Ist die Lautstärke extrem hoch?

Wenn ja, verringern Sie die Lautstärke.

• Ist这意味着 System an einem extrem—heßen Ort aufgestellt?

Wenn ja, bringen Sie diesen System an einen kühleren Ort und warten Sie eine Zeitlang und versuchen Sie dann, es wieder einzuschalten.

Wenn das Problem weiterhin besteht, überprüfen Sie den Status der Anzeigen, schalten Sie das System aus, trennen Sie das Netzkabel und wenden Sie sich an ihren Handler.itte merken Sie sich den Status der Anzeigen und informieren Sie den Handler darüber.

Aktiver Subwoofer

Kein Strom.

• Vergewissern Sie sich, dass das Netzkabel des aktiven Subwooferers angeschlossen ist.

Nach dem Einsatz des Subwoofer schaltet sich dieser.soft wieder aus.

• Trennen Sie das Netzkabel, und wenden Sie sich an ihren Handler.

Kein Ton vom Subwoofer.

• Vergewissern Sie sich, dass der aktive Subwoofer eingeschaltet ist.
• Überprüfen Sie, ob die Anzeige „WIRELESS LINK" aufleuchtet. (⇒ 15)

Die Anzeige WIRELESS LINK leuchtet nicht auf.

• Es besteht keine Verbindung zwischen dem Hauptgerät und dem aktiven Subwoofer. Vergewissern Sie sich, dass das Hauptgerät eingeschaltet ist.
• Der aktive Subwoofer und das Hauptgerät sind möglicherweise nicht richtig gekoppelt. Versuchen Sie den folgenden Vorgang. (Drahtlose Kopplung)

① Schalten Sie das Hauptgerät ein.
② Halten Sie [I/D SET] an der Rückseite des aktiven Subwoofoers mindestens 4 Sekunden lang gedrückt.

Die Anzeige für die Funkverbindung blinkt.

③ Drücken Sie nacheinander die Tasten [MUTE], [SOUND], [MUTE] und [PAIRING].
Innerhalb von 3 Sekunden.
Die Anzeigen, "NET", "OPTICAL" und HDMI (ARC) "blinken im Wechsel.

Wenn die Kopplung per Funkverbindung erfolgreich hergestellt wurde, erloschen die Anzeigen „NET“, OPTICAL" und HDMI (ARC)".

Wenn das Problem bestehen bleibt, wenden Sie sich an ihren Handler.

Code der Fernbedienung

Wenn andere Geräte von Panasonic mit der Fernbedienung these Systems aktiviert werden, müssen Sie den Code der System-Fernbedienungändern.

Vorbereitung

• Schalten Sie alle anderen Panasonic-Produkte aus.
• Schalten Sie these System ein.
• Richten Sie die Fernbedienung auf den Fernbedienungs-Sensor these Systems aus.

So setzen Sie den Code auf Code 2

Halten Sie [PAIRING] und [SOUND] auf der Fernbedienung mindestens 4 Sekunden lang gedrückt.

So setzen Sie den Code auf Code 1

Halten Sie [PAIRING] und [SURROUND] auf der Fernbedienung mindestens 4 Sekunden lang gedrück.

Systemspeicher zurücksetzen

Setzen Sie den Speicher in folgenden Fällen zurück:

Das Gerat reagiert beim Drucken der Knöpfen nicht.
- Sie möchten den gesamten Speicherinhalt Löschen und zusücksetzen.

Halten Sie [0/1] am Hauptgerät mindestens 4 Sekunden lang gedrückt.

Alle Anzeigen blinken, bis das System neu gestartet wird.

Hinweis:

Der Fernbedienungscode wird nach dem Speicher-Reset auf Code 1 zurückgesetzt. Umihn auf Code 2 zu setzen, siehe „Code der Fernbedienung".

Pflege des Geräts

Trennen Sie vor der Wartung das Netzkabel. Reinigen Sie theses System mit einem weichen, trockenen Tuch.

• Bei schweren Verschmutzungen wringen Sie ein mit Wasser angefeuchtetes Tuch stark aus, um den Schmutz abzwischen, und wischen Sie das Teil anschließend mit einem trockenen Tuch ab.
• Verwenden Sie zum Reinigen der Laufsprecher ein dūnnes Tuch. Verwenden Sie keine Taschentücher oder andere Materialien (Handtücher usw.), die auseinanderfallen konnen. Kleine Körner konnen sich im Innerer der Laufsprecherabdeckung festsetzen.
• Verwenden Sie zum Reinigen dieser Anlage auf keinen Fall Alkohol, Farbverdünner oder Benzin.
• Vor Gebrauch eines chemisch behandelten Reinigungstuchs lesen Sieitte die dem Tuch beiliegende Gebrauchsanweisung.

So entsorgen oder übertragen Sie these System

Dieses System speichert eventuell die Benutzereinstellungsdaten im Hauptgerät. Wenn Sie das Hauptgerät entsorgen oder übertragen, gehen Sie wie beschreiben vor, um alle Einstellungen auf die Werkseinstellungen zurückzusetzen und die Benutzereinstellungen zulöschen. ( offen)

Die Betriebshistorie wird eventuell im Speicher des Hauptgerats gespeichert.

Beleuchtung der Anzeigen

Anhand der Anzeigen erkennen Sie den Zustand dieser Systems. Die unter dargestellen Anzeigenmuster sehen Sie unter normalen Betriebsbedingungen. Sie weisen nicht auf ein Problem hin.

Anzeigen Beschreibung
STANDARD MUSIC CINEMA NEWS VOICE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - STANDARD MUSIC CINEMA NEWS VOICE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - STANDARD MUSIC CINEMA NEWS VOICE □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▢ STANDARD MUSIC CINEMA NEWS VOICE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - STANDARD MUSIC CINEMA NEWS VOICE - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Technische Daten

Allgemeine Daten

Stromversorgung

220 V bis 240 V Wechselstrom, 50 Hz

Leistungsaufnahme

Hauptgerät 26 W

Aktiver Subwoofer 20 W

Leistungsaufnahme im Bereitschaftszustand (ca.)

Hauptgerät 0,5W

Aktiver Subwoofer 0,5 W

Abmessungen (B x H x T)

Hauptgerat

Für das Aufstellen auf einer flachen

Oberfläche 853 mm x 60,5 mm x 90 mm

Für die Wandmontage

853 mm x 60,5 mm x 111 mm

Aktiver Subwoofer

185 mm x 303 mm x 337 mm

Masse

Hauptgerät

Für das Aufstellen auf einer flachen

Oberfläche 1,9 kg

Für die Wandmontage 2,0 kg

Aktiver Subwoofer 4,8 kg

Betriebstemperaturbereich 0^ bis +40^

Betriebsluftfeuchtigkeitsbereich

20% bis 80% rel. Feuchte

(ohne Kondensatbildung)

Verständkarteil

RMS Ausgangsleistung: Dolby Digital-Modus

Vorderseite

Gesamte effektive Ausgangsleistung im

Dolby Digital-Modus 240 W

Anschlussteil

HDMI-Ausgang (ARC)

Ausgangsanschluss Typ A (19-polig)

Digitaler Audio-Eingang

Optischer Digitaleingang

Optische Anschlussklemme

Abtastfrequenz 32/44,1/48 kHz

Audioformat

LPCM, Dolby Digital, DTS Digital Surround™

USB-Port Nur für Wartungsarbeiten

Lautsprecherbox

Vorderer Laatsprecher (integriert)

GesamterBereich 4,5× 12 cm (Konustyp) × 2

Aktiver Subwoofer

Tieftöner 16 cm Konustyp x 1

Bluetooth®-Teil

Version Bluetooth -Gerät. 4.1

Klasse Klasse 1

Unterstützte Profile A2DP

Frequenzband 2,4 GHz-Band FH-SS

Reichweite 30 m Sichtlinie

Unterstutzte Codes SBC

Betriebsfrequenz 2402 MHz bis 2480 MHz

Max. Leistung (e.i.r.p.) 10 dBm

WLAN-Sektion

WLAN

WLAN-Standard IEEE802.11a/b/g/n

Frequenzbereich 2,4 GHz-Band (1-13 Kanäle)/5 GHz-Band

Sicherheit WPA2TM/WPA TM

Betriebsfrequenz 2412 MHz bis 2472 MHz

5180 MHz bis 5320 MHz

5500MHzbis5700MHz

5745 MHz bis 5825 MHz

Max. Leistung (e.i.r.p.) 18 dBm

Audiunterstützes Format (Google Chromecast)

HE-AAC/LC-AAC/MP3/CELT/Opus/Vorbis/

Wav/FLAC

Abtastfrequenz 8/12/16/24/32/48/11,025/22,05/44,1 kHz

Audio-Wortlänge 8/16 Bit

Kanalanzahl 2 Kanäle

Drahtlos-Abschnitt

Funkmodul

Frequenzbereich 5,740 GHz bis 5,850 GHz

Anzahl der Kanäle 58

Betriebsfrequenz 5740 MHz bis 5850 MHz

Max. Leistung (e.i.r.p.) 10 dBm

Hinweis:

• Änderungen der technischen Daten sind jederzeit vorbehalten.

Die angegebenen Masse- und Abmessungsdaten sind ungebäre Werte.

• Der Gesamtklirrfactor wurde mit einem Digitalspektrometer gemessen.

Entsorgung von veralteten Geräten und benutzten Batterien Nur für EU und Länder mit Recycling-Systemen

These Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmull gegeben werden dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Endnutzer sind in Deutschland gesetzlich zur Rückgabe von Altbatterien an einer geeigneten Annahmestelle verpflichtet. Batterien konnen im Handelsgeschäft unentgeltlich zurückgegeben werden. Indem Sie sie ordnungsgemäß entsorgen,HELPen Sie bereits, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Wenn Sie ausfuhrlichere Informationen zur Sammlung und zum Recycling wünschen, wenden Sie sichitte an ihre ortlichen Verwaltungsbehörden. Gemäß Landesvorschriften konnen wegen nicht ordnungsgemälser Entsorgung these Abfalls Strafgelder verhängt werden.

Hinweis zum Batteriesymbol (unteres Symbol):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesen Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

C

Konformitätserklarung (DoC)

Hiermit erklart „Panasonic Corporation“, dass these Produkt den grundlegenden Anforderungen sowie den anderen relevanten Vorschriften der Richtlinie 2014/53/EU entspricht.

Kunden konnen eine Kopie der

Original-Konformitätserklarung zu unseren

RE-Produkten von unserem KE-Server herunterlagen:

http://www.ptc.panasonic.eu

Kontaktadresse des zugelassenen Vertragsbüros: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Deutschland

Art des drahtlosen Betriebs	Frequenzband	Max. Leistung (dBm e.i.r.p.)
Bluetooth®	2402 – 2480 MHz	10 dBm
5-GHz-Funksystem	5740 – 5840 MHz	10 dBm
WLAN	2412 – 2472 MHz5180 – 5320 MHz5500 – 5700 MHz5745 – 5825 MHz	18 dBm

Das Frequenzband 5,15 - 5,35 GHz ist nur in den folgenden Ländern auf den Betrieb in Innenräumen beschrankt.

AT	BE	BG	CZ	DK	EE	FR	DE	IS	IE	IT
EL	ES	CY	LV	LI	LT	LU	HU	MT	NL	NO
PL	PT	RO	SI	SK	TR	FI	SE	CH	UK	HR

Die WLAN-Funktionalität theses Produkts darf ausschließlich innerhalb von Gebäuden genutzt werden.

Dieses Produkt ist für den Anschluss an einen Access Point mit 2,4 GHz- oder 5 GHz-WLAN vorgesehen.

Referenzen

Bluetooth®-Informationen

Panasonic übernimmt keine Haftung für Daten und/oder Informationen, die während einer drahtlosen Übertragung kompromittiert werden.

Frequenzband

• Dieses System nutzt das 2,4 GHz Frequenzband.

Zertifizierung

• Dieses System hält die Frequenzbeschränkungen ein und verfügt über eine Zertifizierung gemäß der Frequenznutzungsplanverordnung. Deshalb ist eine Funkzulassung nicht notwendig.
  Die folgenden Handlungen sind in einigen Ländern strafbar: -Das Zerlegen oder Andern des Gerats. -Spezifikationsanzeigen werden entfernt

Nutzungsbeschrankungen

• Drahtlose Übertragung und/oder Verwendung von mit Bluetooth® ausgerüsteten Geräten ist nicht garantiert.
• Alle Geräte müssen den Normen der Bluetooth SIG, Inc. entsprechen.
• Je nach Spezifikationen und Einstellungen eines Gerätes, kann die Verbindung nicht hergestellt werden oder eineuge Funktionen können unterschiedlich sein.
• Dieses System unterstützt Bluetooth®
• Sicherheitsfunktionen. Je nach Betriebskonfiguration und/oder Einstellungen ist diese Sicherheit möglicherweise nicht ausreichend. Die drahtlose Übertragung von Daten in diesen System sollen mit Vorsicht erfolgen.
• Dieses System kann keine Daten auf ein Bluetooth®-Gerät übertragen.

Verwendungsbereich

• Verwenden Sie diesen Gerät in einem maximalen Bereich von 10 m.
  Die Reichweite kann sich aufgrund der Umgebung, Hindernissen oder Interferenzen verringern.

Interferenzen von anderen Geräten

• Dieses System Funktioniert evtl. nicht richtig, und Probleme wie Rauschen und Tonsprünge können durch Funkstorungen entstehen, wenn sich das Gerät zu nahe an anderen Bluetooth®-Geräten oder Geräten, die das 2,4 GHz-Band verwenden, befindet.

• Dieses System Funktioniert evtl. nicht ordnungsgemäß, wenn Funkwellen von einer in der Nähe befindlichen Sendestation o. Ä. zu stark sind.

Verwendungszweck

• Dieses System ist nur für den normalen, allgemeinen Gebrauch bestimmt.
• Verwenden Sie these System nicht in der Nähve von Geräten oder in einer Umgebung, die empfindlich auf Radiofrequenzen reagiert (Beispiel: Flughäfen, Krankenhäuser, Laboratorien usw.).

Lizenzen

CERTIFIED

Das Wi-Fi CERTIFIED™-Logo ist eine Zertifizierungsmarke von Wi-Fi Alliance®. "Wi-Fi" ist eine eingetragene Marke von Wi-Fi Alliance®. "WPA™" and "WPA2™" sind Warenzeichen von Wi-Fi Alliance®.

Dolby, Dolby Audio und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Zu DTS-Patenten, siehe http://patents.dts.com. In Lizenz von DTS, Inc. gefertigt.
DTS, das Symbol, DTS und das Symbol zusammen, und Digital Surround sind eingetragene Marken und/oder Marken von DTS, Inc. in den USA und/oder anderen Ländern.

© DTS, Inc. Alle Rechte vorbehalten.

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den USA und in anderen Ländern.

Die Bluetooth®-Wortmarke und -Logos sind eingetragene Markenzeichen von Bluetooth SIG, Inc. und jeder Verwendung dieser Marken durch Panasonic Corporation erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum der jeweiligen Inhaber.

Google, Google Home, Google Play, Chromecast, Chromecast built-in und andere verwandte Marken und Logos sind Marken von Google LLC.

Instructions d'installation incluses

Technische gegevens 25

Referenties 27

Automatische updates

Afspelen start nicht.

Systeemgeheugen resetten

Volledig bereik 4,5× 12 cm (Conustype) x 2

Actieve subwoofer

Woofer 16 cm conustype x 1

Bluetooth®
