GEBRUIKSAANWIJZING pureFlow DW03500 SIEMENS

Veiligheidsvoorschriften 111

Onderdelen en bedieningselementen .... 112

Algemeen....113

Conformiteitsverklaring 114

Montage....114

Veiligheidsvoorschriften....114

Apparaat neerzetten 115

Waterinstallatie 116

Elektrische aansluiting 118

Bedrijfstemperatuur 118

Ventilatie....118

In gebruik nemen 118

Belangrijk 118

Filter activeren 118

Watertanks leegmaken 119

Watertanks vullen 120

Bediening 120

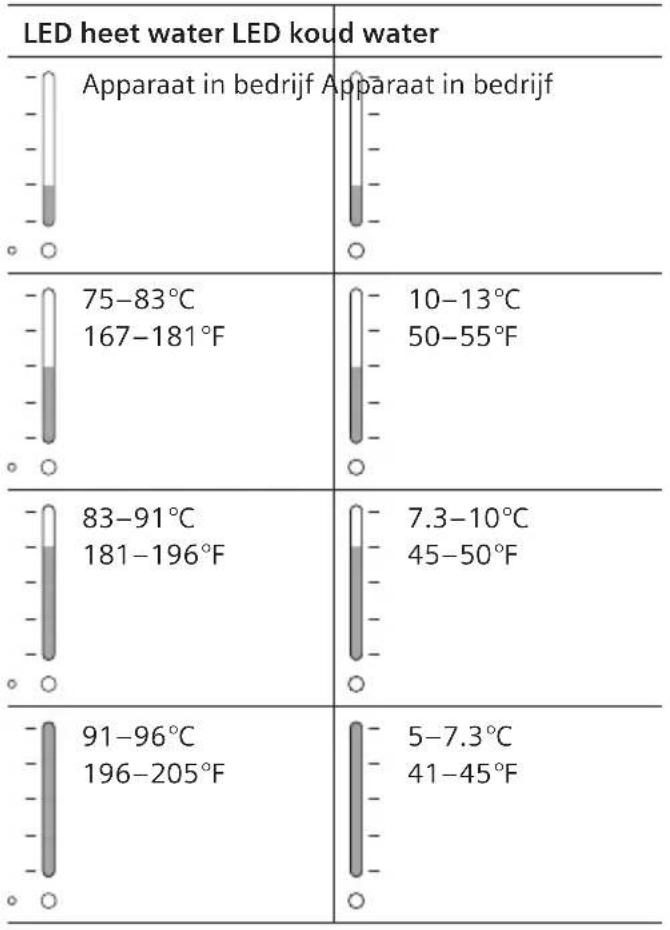

LED-indicatie voor heet water en koud water .....121

Verbruikshoeveelheid voor het

waterverbruik instellen 121

Kinderslot....122

Opstellingsplaats....122

Lichtsensor....122

Verlichting verbruikstoets uit-/inschakelen .....123

Verwarmingsfunctie uit-/inschakelen ....123

Koelfunctie uit-/inschakelen 123

Aan/uit-schakelaar....123

Verzorging en reiniging 123

Watertanks leegmaken en reinigen ....124

Filters vervangen 125

Apparaat vervoeren of bewaren 126

Korte of lange vakantie 127

Storingen zelf verhelpen 127

Afvalverwijdering 129

Garantie 129

Lees de gebruiksaanwijzing zorgvuldig door en volg de aanwijzingen op. Bewaar de gebruiksaanwijzing voor later gebruik. Deze Water Purifier is bestemd voor huishoudelijk gebruik en niet voor professioneel gebruik.

In deze gebruiksaanwijzing worden verschillende modellen met verschillend toebehoren beschreven.

Veiligheidsvoorschriften

Gevaar voor een stroomschok!

Trek in het geval van een storing onmiddellijk de - netstekker uit het stopcontact.

Het apparaat mag alleen worden aangesloten – en gebruikt overeenkomstig de gegevens op het typeplaatje.

Alleen gebruiken wanneer stroomsnoer en appa- raat geen zichtbare beschadigingen vertonen.

Gebruik het apparaat alleen binnen bij - kamertemperatuur.

Laat personen (ook kinderen) met verminderde – lichamelijke, zintuiglijke waarnemings- of geestelijke vermogens of met gebrekkige ervaring en kennis het apparaat niet bedienen, tenzij zijn onder toezicht staan of geïnstrueerd zijn ten aanzien van het gebruik van het apparaat door een persoon die voor hun veiligheid verantwoordelijk is.

Houd toezicht op kinderen om te voorkomen dat – zij met het apparaat spelen.

Reparaties aan het apparaat, zoals het vervangen – van een beschadigd stroomsnoer, mogen alleen worden uitgevoerd door onze klantenservice om gevaren te voorkomen.

Dompel het apparaat of het netsnoer nooit in – water onder.

Steek de netstekker niet met vochtige of natte – handen in het stopcontact.

Verwijder vocht onmiddellijk van de netstek- - ker. Gebruik geen benzine of benzeen voor het reinigen.

Als het stroomsnoer of de stekker nat is, dient - u de stekker van het apparaat uit het stopcontact te trekken (het apparaat spanningsloos te maken) en beide vóór verder gebruik volledig te laten drogen.

-Draag het apparaat niet aan het stroomsnoer.

-Sluit de Water Purifier alleen op een apart stopcontact aan.

-Trek de stekker van het apparaat uit het stopcontact vóór reparaties, controles of wanneer het wordt verplaatst.

Als de Water Purifier langdurig (bijv. tijdens va- kantie) niet wordt gebruikt, dient u het water uit de tank te verwijderen, de stekker van het apparaat uit het stopcontact te trekken en de verbinding met de watervoorziening te verbreken.

De stekker van het apparaat niet herhaaldelijk - uit het stopcontact trekken en in het stopcontact steken.

Als het apparaat lek is en er water naar buiten – komt, dient u onmiddellijk de stekker van het apparaat uit het stopcontact te trekken en contact met de klantenservice op te nemen.

Leg geen voorwerpen op het apparaat. -

—Leg geen sigaretten of andere brandende voorwerpen op het apparaat.

Zet geen zware voorwerpen op het stroomsnoer – en knik het stroomsnoer niet, om het niet te beschadigen.

-Trek onmiddellijk de netstekker uit het stopcontact als het apparaat ongewone geluiden maakt of vreemd ruikt.

-Gebruik het apparaat alleen als de watertank volledig gesloten is.

-Verplaats het apparaat niet zolang het op de watervoorziening is aangesloten.

Onderdelen en bedieningselementen

Neo-Sense-filter (filter nr. 1)1

RO Membrane-filter (filter nr. 2)2

Post-Carbon Block-filter (filter nr. 3)3

4 Filterhouder (kan naar buiten worden gedraaid)

5 Filterafdekking (filterpatronen)

Kruiskopschroeven (voor filterafdekking)a

6 Montageset voor wateraansluiting

a 4 adapters (alleen DW03500):

1/2" → 3/8"

1/2" → 3/4"

3/8" → 1/2"

3/4" → 1/2"

b Kap (alleen DW03500)

c Aansluitventiel

7 Montageset voor waterafvoer (alleen DW03500)

8 Extra Neo-Sense-filter (filter nr. 1)

(alleen DW03500)

9 Afstandhouder

10 Koppeling

11 Slangcombinatie

a Toevoerslang rood (wateraansluiting)

b Afvalwaterslang blauw

12 Toevoerslang rood (wateraansluiting)

13 Afvalwaterslang blauw

14 Aan/uit-schakelaar

15 Apparaatdeksel

a Watertankdeksel

Tussendeksel (tank koud water)b

Watertank (voor water van c kamertemperatuur)

Drukcompensatieopeningd

16 Omlaaghouder

17 LED-indicatie rood (heet water)

18 LED-indicatie blauw (koud water)

19 Lichtsensor

20 ☐ Keuzetoets heet water

Verlichte balk heet watera

21 ☐ Keuzetoets water op kamertemperatuur

Verlichte toets water op kamertemperatuura

22 📋 Keuzetoets koud water

Verlichte balk koud watera

23 Verbruikstoets

24 Wateruitloop

a Glasverlichting

25 Drukknop kinderslot

a LED kinderslot

26 Opvangschaal met neerzetrooster

27 Schuifdeur (voor leegmaakslang heet water)

a Veiligheidssluiting rood

b Koppeling (voor leegmaakslang)

28 Leegmaakslang (heet water)

29 Reinigingsdoeken

Algemeen

Hartelijk dank dat u voor onze Water Purifier gekozen heeft.

Water is een levensnoodzaak voor de mens. Daarom is de kwaliteit van ons water van het grootste belang.

Door milieu-invloeden wordt ons leidingwater in toenemende mate belast.

Met deze Water Purifier kunt u niet alleen de kwaliteit van uw leidingwater duidelijk verbeteren, maar ook de temperatuur van koud tot heet regelen.

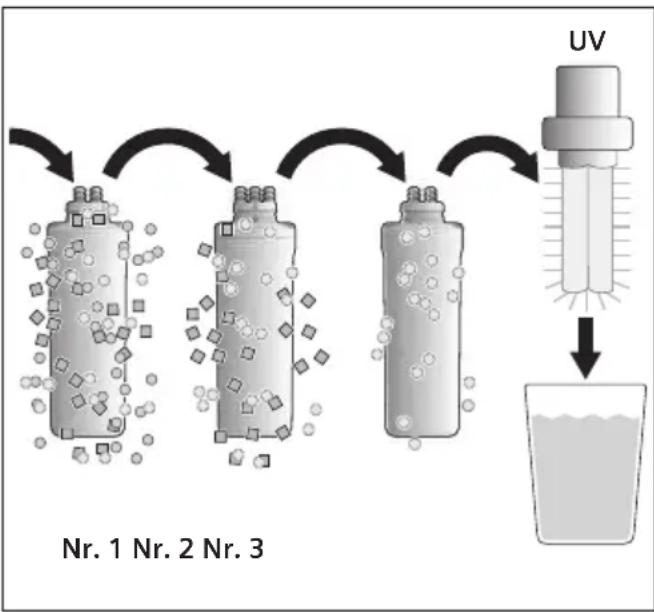

Ter verbetering van de waterkwaliteit is in het apparaat een zesvoudig filtersysteem ingebouwd waardoor de schadelijke inhoud van het water wordt gereduceerd.

Eerst stroomt het water door het Neo-Sense- – filter (filter nr. 1) Dit bestaat uit een combinatie van sedimentfilter en actievekoolfilter. Het sedimentfilter filtert niet in water oplosbare deeltjes. Het actievekoolfilter filtert chloor en vluchtige organische stoffen uit het leidingwater.

Vervolgens stroomt het water door het RO Membrane-filter (filter nr. 2) Het RO Membrane-filter bestaat uit zeer fijne microporiën. Deze filteren zware metalen, door water overgebrachte micro-organismen en andere voor de gezondheid gevaarlijke organische chemicaliën uit het water.

Het volgende filterstation is de Post-Carbon – Block-filter (filter nr. 3). Deze bestaat uit een actievekoolfilter en een fijnfilter. Het actieve- koolfilter verbetert de smaak van het water. Het fijnfilter verwijdert zeer kleine deeltjes, zoals stof en andere vreemde deeltjes.

Het – UV-filter* zorgt voor extra reiniging. Het steriliseert door de UV-straling en maakt een dubbele beveiliging tegen bacteriën en virussen mogelijk.

Daardoor heeft u de beschikking over absoluut zuiver en schoon water.

Bovendien heeft u verschillende instelmogelijkheden om water op kamertemperatuur, koud water en warm water te tappen. Meer over deze instelmogelijkheden leest u in het hoofdstuk „Bediening“.

Dit apparaat bevat diverse vervangingsfilters die voor de effectieve vermindering van de in het water aanwezige vaste stoffen van beslissende betekenis zijn. De filters moeten regelmatig worden vervangen om de correcte werking van het systeem te waarborgen. Om de juiste prestaties bij de vermindering van de schadelijke stoffen zeker te stellen, mogen de filters alleen worden vervangen door originele filters van de fabrikant.

Opmerking

Gevaar voor de gezondheid!

Als u op dieet staat, overleg dan eerst met uw arts voordat u het gefilterde water gebruikt.

Belangrijk

Bij de behandeling van het leidingwater ontstaat ook afvalwater. Gebruik het afvalwater in geen geval om te drinken of om mee te koken. U kunt het opvangen en bijvoorbeeld gebruiken voor het spoelen van het toilet en dergelijke.

Conformiteitsverklaring

Het filtersysteem is volgens de norm NSF/ANSI 58 voor de reductie van vijfwaardig arseen, barium, cadmium, kwikzilver, seleen, radium 226 en 228, driewaardig en zeswaardig chroom, lood, nitraat en nitriet gekeurd en door laboratoriumtests bevestigd. De Water Purifier is volgens de norm NSF/ANSI 42, 53 voor de reductie van chloor en vluchtige

organische verbindingen gekeurd en door laboratoriumtests bevestigd. Dit apparaat is toegestaan voor de behandeling van toestroomconcentraties tot maximaal 27 mg/l nitraat en 3mg/l nitriet (gecombineerd) en is toegelaten voor een waterdruk van 0,14 MPa – 0,83 MPa.

TESTED AND CERTIFIED UNDER INDUSTRY STANDARDS WATER QUALITY

Montage

Veiligheidsvoorschriften

Gevaar voor een stroomschok!

De geldende wettelijke voorschriften en de voor- - schriften van de elektriciteits- en waterbedrijven moeten in acht worden genomen.

Installeer het apparaat uitsluitend volgens de – plaatselijke regels en voorschriften.

Sluit het eerst aan op de wateraansluiting en – waterafvoer en vervolgens op de stroom voorziening.

Bij de installatie moet de Water Purifier van het – net gescheiden zijn.

Controleer dat de elektrische installatie volgens – de voorschriften is geaard.

Gebruik geen verlengkabels. –

Alleen aansluiten op een apart stopcontact en - niet in combinatie met andere apparaten.

Installeer de Water Purifier alleen in een vorst- vrije ruimte.

Bescherm kunststof delen en kabels tegen hoge – temperaturen.

Alleen aan koud leidingwater aansluiten. Alleen – aansluiten aan waterleidingnet dat voldoet aan de voorschriften van het land.

Alleen op hygiënisch schone plaatsen opstellen. –

-Het apparaat niet blootstellen aan trillingen of schokken.

Niet opstellen in de buurt van een verwarmings- bron, niet blootstellen aan felle zonnestralen en niet installeren in een zeer vochtige ruimte.

Stel het apparaat uit de buurt van ontvlambaar – gas of brandbaar materiaal op.

Let erop dat er voldoende luchtcirculatie is. Niet – in een gesloten kast opstellen.

-Links en rechts naast het apparaat moet een vrije ruimte van 10 cm worden aangehouden. De filterafdekking voor het wisselen van het filter bereikbaar houden.

-Plaats de Water Purifier alleen op een egaal en recht oppervlak met voldoende draagvermogen.

-Na het neerzetten van het apparaat moet de stekker vrij toegankelijk zijn.

-Pak het apparaat uit en controleer het op transportschade.

-Voer de verpakking en eventueel het oude apparaat volgens de milieuvoorschriften af.

nl

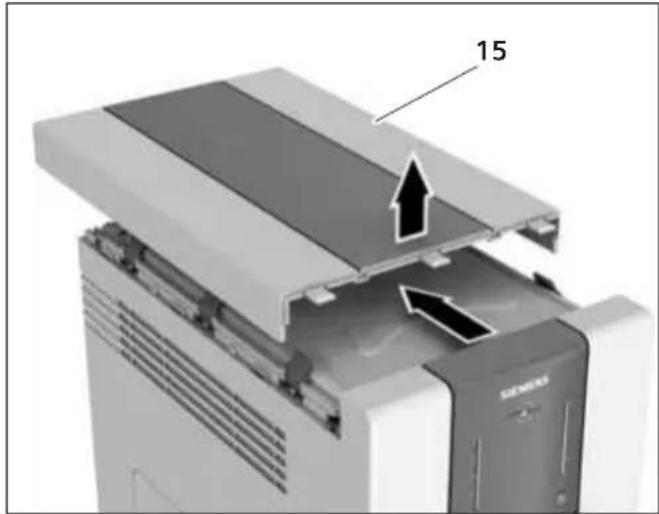

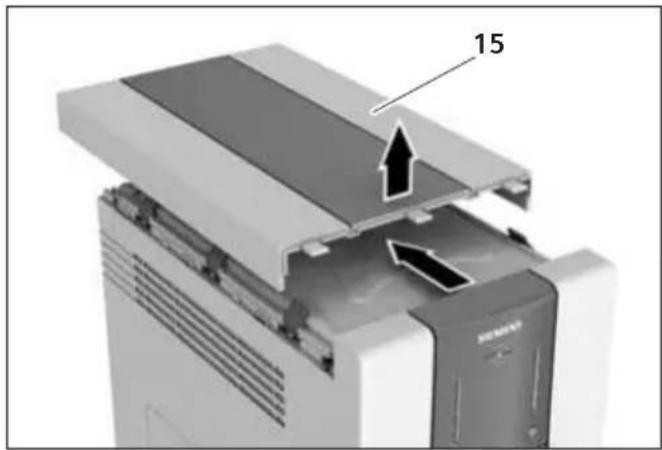

Apparaat neerzetten

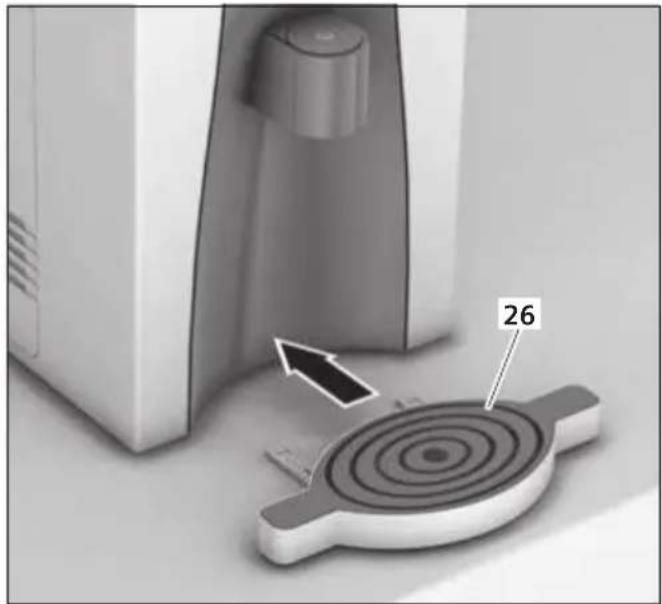

Zet de opvangschaal met het neerzetrooster (26) in het apparaat. Let erop dat u het apparaat zo neerzet dat ook de opvangschaal (26) op een vaste ondergrond staat.

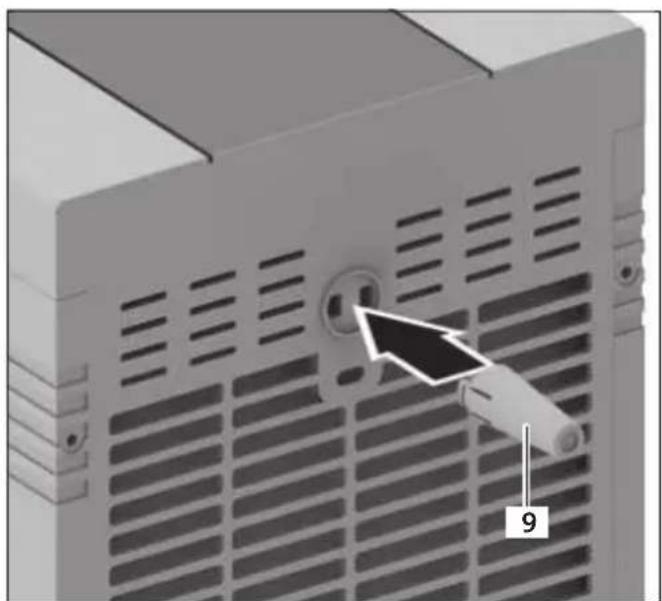

Monteer de meegeleverde afstandshouder (9).

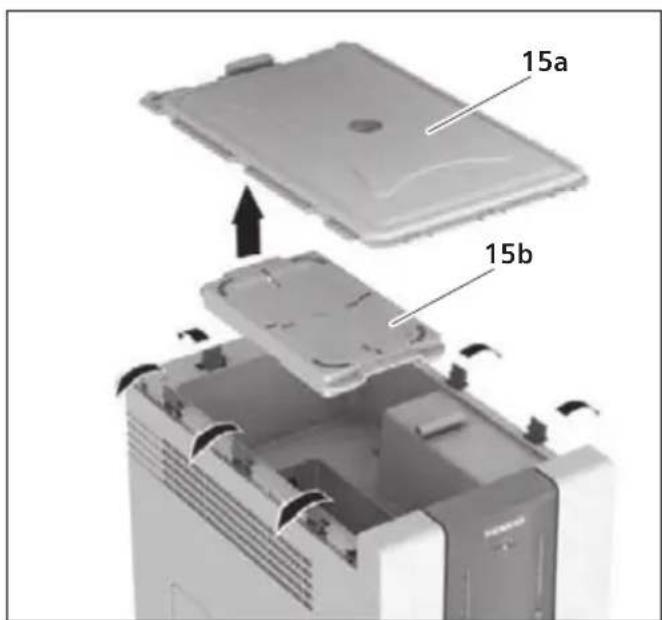

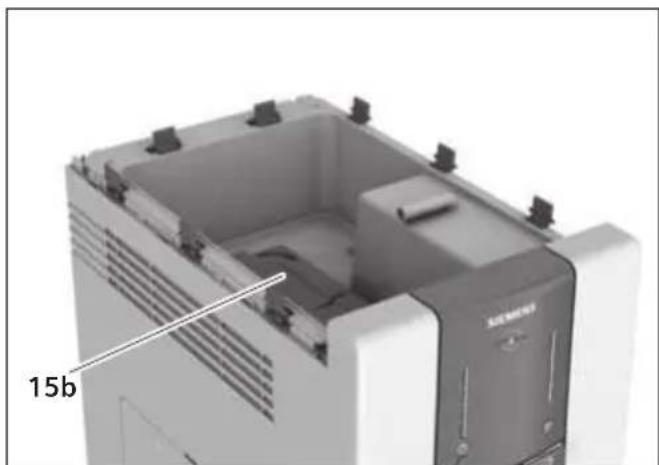

Controleer of het tussendeksel (15b) tijdens het vervoer niet weggegleden is. Daarvoor: apparaatdeksel (15) en watertankdeksel (15a) verwijderen.

15 SIEMENS

15a SIEMENS

Controleer of het tussendeksel (15b) goed op zijn plaats zit.

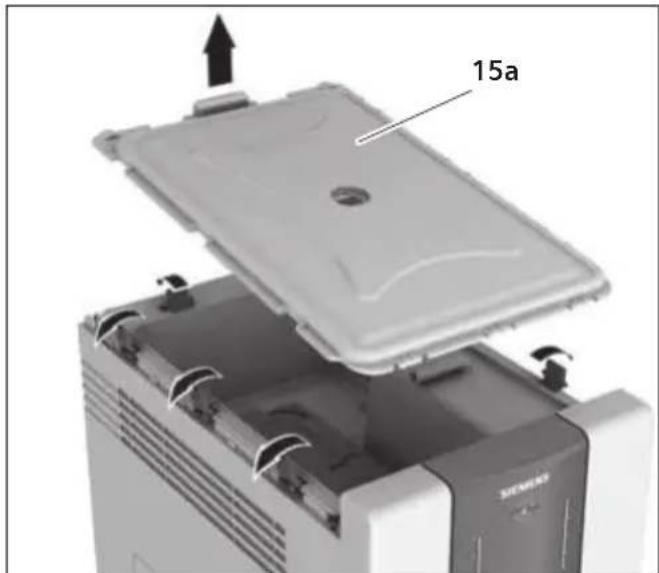

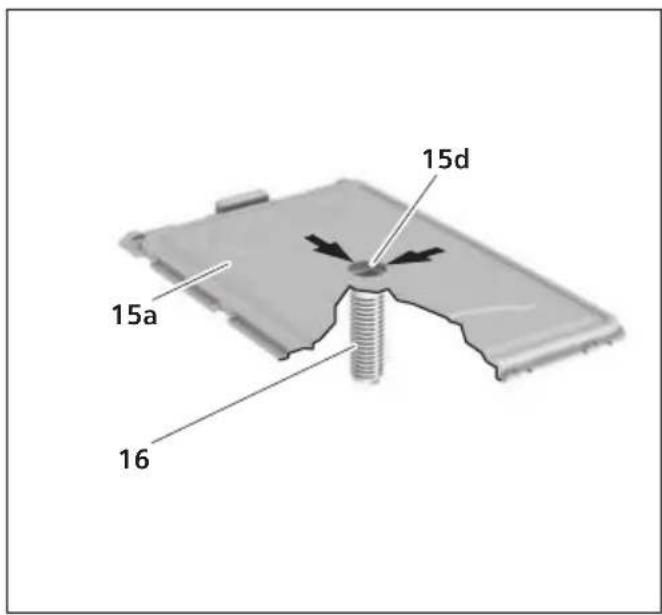

Zet de omlaaghouder (16) aan de onderzijde van het deksel (15a) op de daarvoor bestemde houder. Let op de beide vastklikhaken.

15d 15a 16

Breng alle deksels weer aan.

Belangrijk

Houd de drukcompensatieopening (15d) in de watertankdeksel (15a) vrij en dek deze niet af.

Waterinstallatie

Belangrijk

Gebruik alleen de meegeleverde onderdelen voor wateraansluiting en afvalwateraansluiting (alleen DW03500).

Trek de transparante beschermdoppen van de afvalwaterslang (13 – blauw) en de toevoerslang (12 – rood) los en steek op elke slang een koppeling.
Steek de afvalwaterslang (13 – blauw) met de koppeling op de slangcombinatie blauw (11b).
■ Steek de toevoerslang (12 – rood) met de koppeling op de slangcombinatie rood (11a).

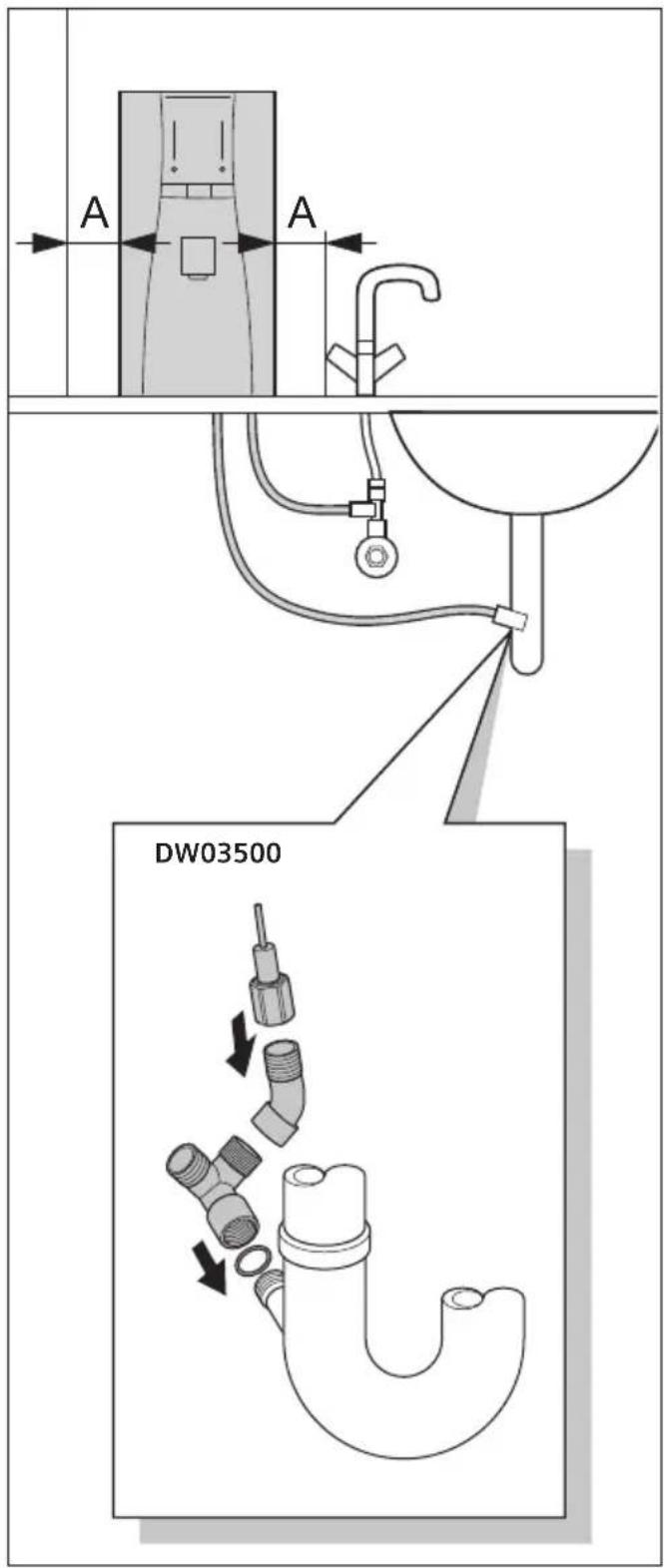

Installeer de slangcombinatie (11) tot aan de watertoevoer en de waterafvoer.

De lengte van de totale slangcombinatie mag maximaal 5 m bedragen. De afvalwateraansluiting moet zich onder het apparaat bevinden. Het hoogteverschil voor de aansluiting aan het apparaat mag maximaal 25 cm bedragen. Let erop dat de slang-combinatie (11) niet geknikt of bekneld is. De stroming van het water mag niet worden belemmerd. Gebruik bij vervanging van de Water Purifier altijd een nieuwe slang. De oude slang mag niet meer worden gebruikt.

Afvalwateraansluiting (alleen DW03500)

Sluit de afvalwaterslang blauw (11b) met behulp van de meegeleverde onderdelen aan het afvoeraansluitstuk van de sifon aan. Monteer eventueel de sifon met het afvoeraansluitstuk.

Wateraansluiting

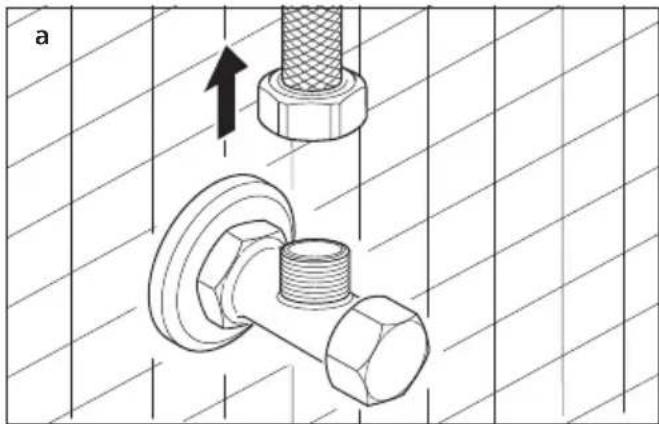

Sluit de hoofdkraan van de waterleiding.

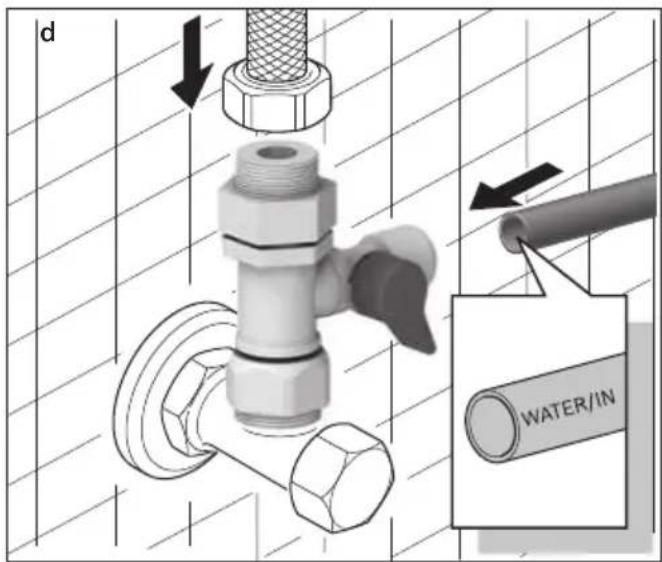

Sluit het aansluitventiel (6c) aan de koudwater-leiding van de watervoorziening aan (zie afbeeldingen a en b).

Belangrijk

In geen geval aan de warmwaterleiding aansluiten. Alleen DW03500: Gebruik indien nodig de meege-leverde adapter (6a) (zie afbeelding b).

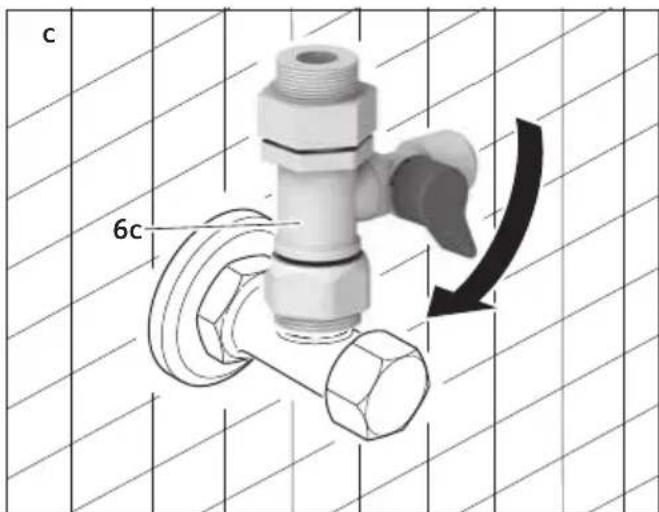

Sluit het aansluitventiel (6c) (zie afbeelding c).

c 6c

Steek de rode slang van de slangcombinatie op het aansluitventiel (6c) (zie afbeelding d).

Open de hoofdkraan van de waterleiding.

Open het aansluitventiel (6c) opnieuw en controleer de dichtheid van de aansluiting.

Waterdruk

Minimaal 0,14 MPa (1,4 bar)

Maximaal 0,83 MPa (8,3 bar)

3ij een druk van minder dan 0,14 MPa (1,4 bar) moet een drukverhogingspomp worden ingebouwd.

Bij een druk van meer dan 0,83 MPa (8,3 bar) moet een drukverminderaar worden ingebouwd.

Watertemperatuur

Koud water uit de leiding, temperatuur: 5 - 35 °C

Info

Bij sterk vervuild leidingwater wordt geadviseerd om een voorfilter* in te bouwen. Dit is verkrijgbaar onder bestelnummer BZ00PF1.

* Niet gecertificeerd door WQA (Water Quality Association)

Elektrische aansluiting

Sluit het apparaat alleen op een apart stopcontact aan.

Het stopcontact moet dichtbij de Water Purifier zijn aangebracht en moet vrij bereikbaar zijn.

De aansluiting mag alleen door een vakman wordenveranderd.

Bedrijfstemperatuur

Toegestane kamertemperatuur: + 10 tot 43 °C

Ventilatie

Dek in geen geval ventilatie- en ontluchtingsopeningen af. De koeling moet anders harder werken en dat leidt tot een groter stroomverbruik.

In gebruik nemen

Belangrijk

Het apparaat moet op het waterleidingnet en de afvalwaterleiding zijn aangesloten.

Het apparaat moet minstens 30 minuten rustig staan voordat het op het stroomcircuit wordt aangesloten en in bedrijf wordt genomen (om een beschadiging van het koelaggregaat te voorkomen).

- Voordat u het apparaat gebruikt, dient u het gefilterde water twee keer volledig uit de water-tanks te verwijderen.

Ga daarvoor als volgt te werk:

Filter activeren

Steek de netstekker in een apart stopcontact.

Zet de aan/uit-schakelaar (14) op I. Alle LED's branden kort. Daarna branden alleen nog de ingestelde LED's.

Het apparaat filtert nu ca. 2 uur lang het leidingwater en vult de drie tanks met gereinigd water.

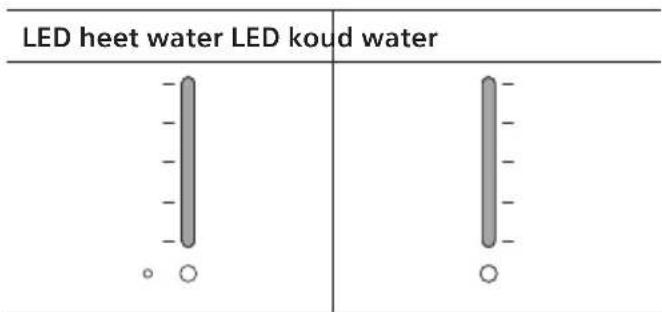

De tanks zijn gevuld wanneer beide LED-indicaties „Heet water“ (17) en „Koud water“ (18) volledig branden.

LED heet water LED koud water - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Laat al het water uit de tanks lopen.

Watertanks leegmaken

Tanks voor koud water en voor water op kamertemperatuur leegmaken

Sluit de watertoevoer op het aansluitventiel (6c) aan.

Sluit het rechte einde van de meegeleverde leegmaakslang (28) aan op de wateruitloop (24). Steek het andere uiteinde in een groot en schoon vat (min. 2 liter).

De leegmaakslang (28) moet aflopen naar het opvangvat. Anders wordt de doorstroming zwakker en wordt het volledig leegmaken belemmerd.

-1(okroldevkætezre)toæt3 se-

conden ingedrukt om de koudwaterfunctie uit te schakelen.

Housdendenbruikstoets

ingedrukt.

Er loopt een minuut lang water uit de leegmaakslang.

- Herhaal deze handeling tot er geen water meer stroomt.

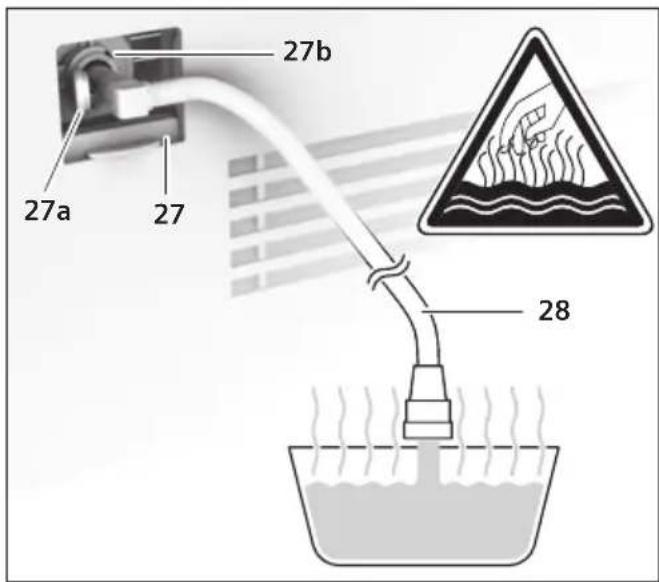

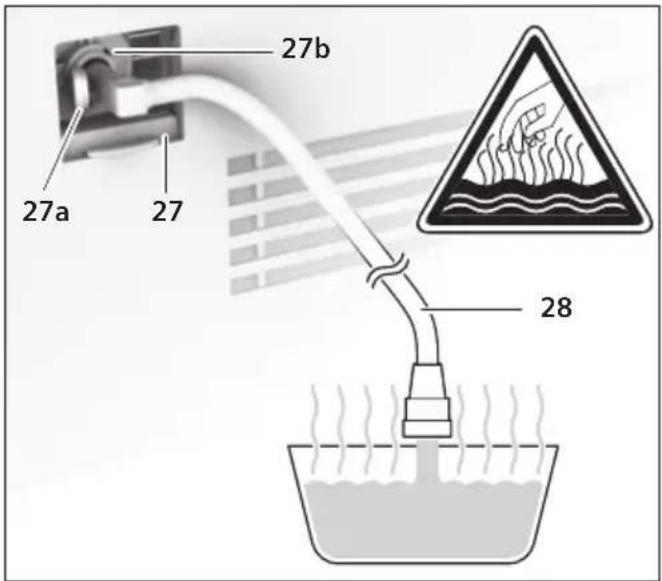

Tank voor heet water leegmaken

Schakel de Water Purifier uit en trek de netstekker uit het stopcontact.

27a 27 27b 28

Duw de schuifdeur (27) naar binnen en met de greep omlaag.

- <lap de rode veiligheidssluiting (27a) open.

Steek het andere uiteinde van de meegeleverde leegmaakslang (28) in een groot en schoon vast (min. 2 liter).

Belangrijk

De leegmaakslang moet aflopen naar het opvangvat. Anders wordt het volledig leegmaken belemmerd.

Verbrandingsgevaar!

Heet water loopt na het vaststeken aan de koppeling (27b) onmiddellijk uit de leegmaakslang (28).

Steek het afgeschuinde uiteinde van de leegmaakslang (28) op de koppeling (27b) en laat het hete water uit de tank in het klaargezette vat lopen.
Verwijder de leegmaakslang (28) en sluit de opening met de rode veiligheidssluiting (27a).
■Duw de schuifdeur (27) omhoog.

Verwijder de opvangschaal met het neerzetrooster (26), maak de schaal leeg en spoel deze af.

Watertanks vullen

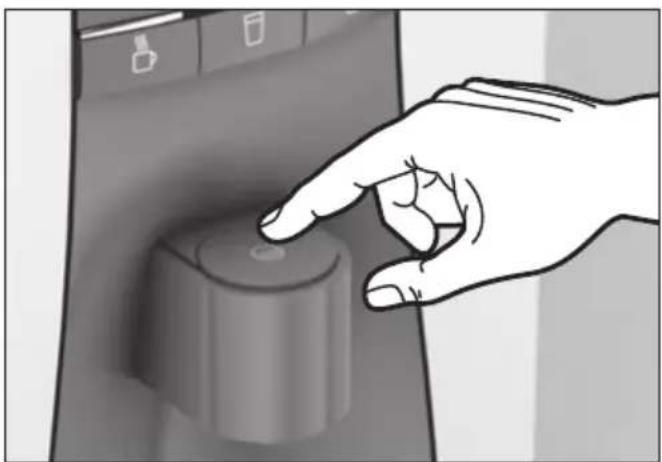

Open de watertoevoer weer. Steek het apparaat vast en zet de aan/uit-schakelaar (14) op I.

Hokudlevkætezetoeet3se-

conden ingedrukt om de koudwaterfunctie in te schakelen.

Het duurt ca. 2 uur tot alle drie de tanks weer ge- vuld zijn.

Maak de tanks opnieuw leeg en vul ze weer, zoals beschreven in het hoofdstuk „Watertanks leegmaken“ en „Watertanks vullen“.

Het apparaat is gereed voor gebruik wanneer beide LED-indicaties „Heet water“ (17) en „Koud water“ (18) volledig branden.

Het apparaat moet aangesloten en ingeschakeld zijn.

U kunt door een druk op een toets eenvoudig kiezen uit:

heet water
water op kamertemperatuur
koud water

Druk op de gewenste temperatuurkeuzetoets. bijv. keuzetoets (koud water).

Zet een glas onder de wateruitloop.

Druk op de verbruikstoets 🌿.

Het water loopt in het glas.

Verbruik voortijdig stoppen

Druk opnieuw op de verbruikstoets

Een minuut lang water tappen

Houd de verbruikstoets 📊 3 seconden ingedrukt om te starten.

Info

De glasverlichting is verlicht en de verlichte balk van de ingestelde keuzetoets knippert terwijl het water loopt. Beide knipperen snel, kort voordat het verbruik stopt.

LED-indicatie voor heet water en koud water

Als de beide onderste LED-indicaties rood voor heet water en blauw voor koud water branden, zijn de koel- en verwarmingsfuncties actief. De LED's 2, 3 en 4 geven de bijbehorende watertemperatuur aan. Hoe meer LED's er branden, hoe heter resp. hoe kouder het water.

Verbruikshoeveelheid voor het waterverbruik instellen

Het apparaat is in de fabriek op een bepaalde waterverbruikshoeveelheid ingesteld: 120 ml.

Deze instelling kan veranderd worden. Er zijn drie keuzehoeveelheden: 120 ml, 200 ml en 300 ml.

LED heet water Verbruikshoeveelheid
	120 ml
	200 ml
	300 ml

Ga daarvoor als volgt te werk:

(heet water) tegelijkertijd minstens 3 seconden ingedrukt om naar de instelmodus te gaan.

Een van de heetwater-LED's brandt kort en er klinkt een geluidssignaal.

Kies vervolgens de hoeveelheid door het indrukken van de keuzetoets (heet water).

- (kachder tenzetaetsur) gedurende minstens drie seconden ingedrukt.

Alle LED's branden twee keer kort. De instelling is opgeslagen.

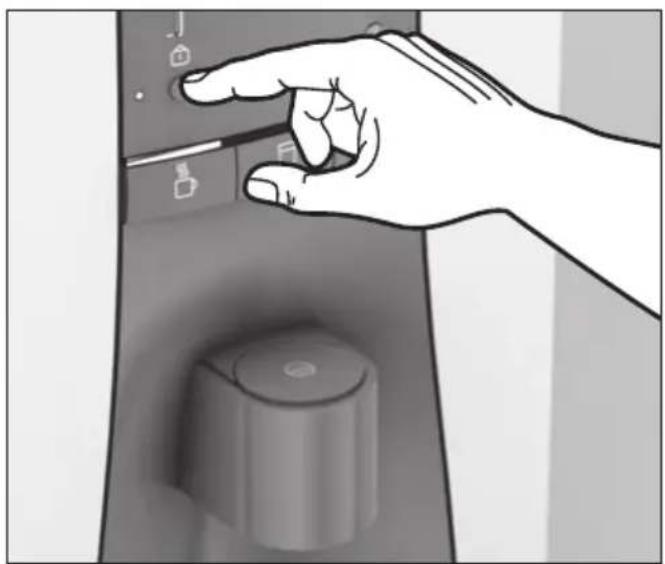

Kinderslot

Na het bedienen van de keuzetoets (heet water) dient er binnen 4 seconden water te worden getapt. Anders schakelt het apparaat om veiligheidsredenen automatisch over op de functie koud water.

Het apparaat heeft een kinderslot om te voorkomen dat kinderen zich aan het hete water verbranden.

Als het kinderslot geactiveerd is, kan er heet water worden getapt.

Ga als volgt te werk om het kinderslot te activeren of te deactiveren:

- Ioud stendr 3kseropnden ingedrukt.

De kinderslot-LED (25a) brandt en geeft aan dat het kinderslot geactiveerd is.

- Houdsterb 3kkeopnden ingedrukt om te deactiveren.

De kinderslot-LED gaat uit. Er kan weer heet water worden gebruikt.

De juiste opstellingsplaats is belangrijk voor het energieverbruik.

Plaats het apparaat in een droge, goed verlichte ruimte.
Viet in de felle zon of in de buurt van een warmtebron (verwarmingsradiator of kachel) plaatsen.

Lichtsensor

De lichtsensor (19) meet het daglicht en beperkt het energieverbruik bij duisternis automatisch door de frequentie van verwarmen en koelen te verminderen. Deze functie kan in- en uitgeschakeld worden.

LED koud water
	Lichtsensor ingeschakeld(energie besparen)
	Lichtsensor uitgeschakeld

Hokladevketzetteetsen

(heet water) tegelijkertijd minstens 3 seconden ingedrukt om naar de instelmodus te gaan.

Een heetwater-LED brandt kort en er klinkt een geluidssignaal.

Nu kan de lichtsensor door het indrukken van de keuzetoets (koud water) in- of uitgeschakeld worden.
Hokanderkeonpeteetsun ge- durende minstens 3 seconden ingedrukt.

Alle LED's branden twee keer kort. De instelling is opgeslagen.

Verlichting verbruikstoets uit-/inschakelen

U kunt de verlichting van de verbruikstoets schakelen om energie te besparen.

Hokudewatze teatsen

(heet water) tegelijkertijd minstens 3 seconden ingedrukt om naar de instelmodus te gaan.

Een heetwater-LED brandt kort en er klinkt een geluidssignaal.

Dr(kindenslogens op de drukknop

LED kinderslot (25a)
LED brandt niet	Verlichting van de verbruikstoets uitgeschakeld (energie besparen)
LED brandt	Verlichting van de verbruikstoets ingeschakeld

-10(kalnderkeienpetsutsur) ge-

durende minstens drie seconden ingedrukt.

Alle LED's branden twee keer kort. De instelling is opgeslagen.

Verwarmingsfunctie uit-/inschakelen

U kunt de verwarmingsfunctie, wanneer deze niet wordt gebruikt, uitschakelen om energie te besparen.

LED heet water
	Verwarmingsfunc-tie uitgeschakeld(energie besparen)
	Verwarmingsfunc-tie ingeschakeld

Hohedewkatezetraet3 secon-

den ingedrukt om de functie uit te schakelen.

De LED-indicatie heet water gaat uit.

- I (lureled evlakar az) e bopentise Uw v

ca. 3 seconden ingedrukt om de functie in te schakelen.

Koelfunctie uit-/inschakelen

U kunt de koelfunctie uitschakelen om energie te besparen.

LED koud water
	Koelfunctie uitgeschakeld (energie besparen)
	Koelfunctie ingeschakeld

Hokluldevkateret3 secon-

den ingedrukt om de functie uit te schakelen.

De LED-indicatie koud water gaat uit.

Hokuldevkætezre toperse üvv

ca. 3 seconden ingedrukt om de functie in te schakelen.

Aan/uit-schakelaar

Als het apparaat langdurig (vakantie) niet wordt gebruikt, moet het met de aan/uit-schakelaar (14) worden uitgeschakeld om energie te besparen.

Verzorging en reiniging

Gevaar voor een stroomschok!

Trek vóór de reiniging de netstekker uit het - stopcontact.

Dompel het apparaat nooit in water onder. – Gebruik geen stoomreiniger. –

-Gebruik geen schurende reinigingsmiddelen.

-Vóór het reinigen niet met water besproeien en geen benzeen gebruiken.

Maak de buitenkant van de behuizing met een – vochtige doek schoon.

Verwijder de opvangschaal (26) met het neer- zetrooster, maak de schaal leeg en spoel deze af. Opvangschaal en neerzetrooster kunnen ook in een vaatwasmachine worden geplaatst.

Watertanks leegmaken en reinigen

De tank voor water op kamertemperatuur kan van binnen gereinigd worden. Gebruik om hygiënische redenen voor het schoonmaken uitsluitend een schone reinigingsdoek (29). Deze is steriel verpakt en reinigt zonder resten.

Maak de tanks leeg zoals beschreven in het hoofdstuk „Watertanks leegmaken“, tot aan het punt „laat het hete water uit de tank in het klaargezette vat lopen“.

Verwijder het apparaatdeksel (15), het waterdeksel (15a) en het tussendeksel.

15

15a 15b

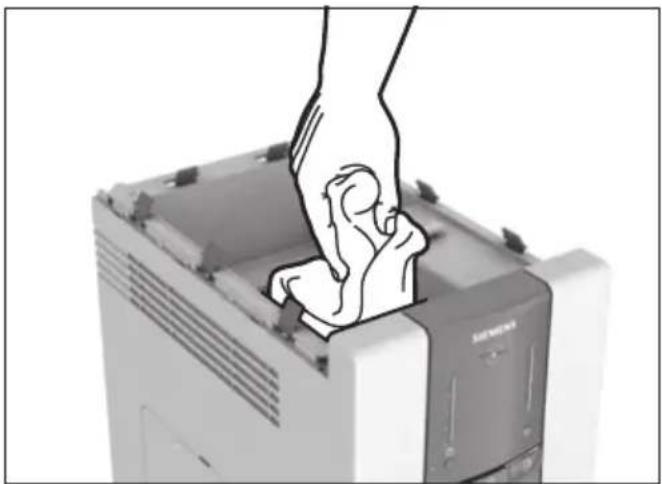

Maak de watertank met een schone reinigingdoek (29) schoon. Gebruik geen chemische of andere reinigingsmiddelen.

Sluit het tussendeksel (15b), het watertankdeksel (15a) en het apparaatdeksel (15) weer.

27a 27 27b 28

/erwijder de leegmaakslang (28) en sluit de opening met de rode veiligheidssluiting (27a).

Duw de schuifdeur (27) omhoog.

Open de watertoevoer weer. Steek het apparaat vast en zet de aan/uit-schakelaar (14) op I.

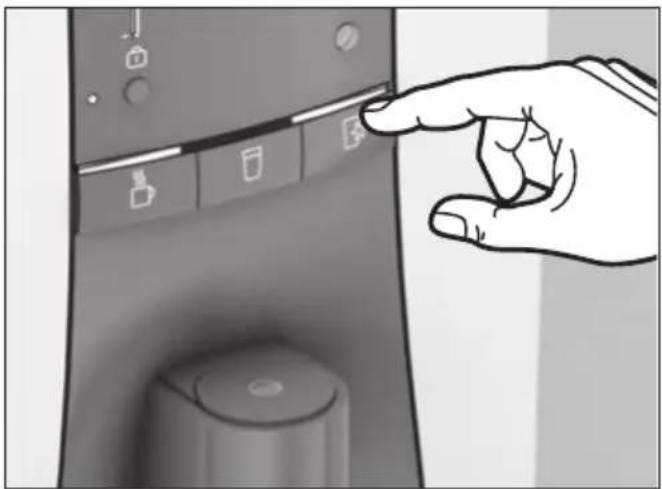

Druk op de keuzetoets (koud water).

Het duurt ca. 2 uur tot alle drie de tanks weer ge- vuld zijn.

Het apparaat is gereed voor gebruik wanneer beide LED-indicaties „Heet water“ (17) en „Koud water“ (18) volledig branden.

Filters vervangen

De verschillende filters moeten na een bepaalde tijd worden vervangen. Door het knipperen van verschillende LED-combinaties wordt aangegeven welk filter moet worden vervangen.

LED heet water (knippert)	LED koud wa-ter (brandt)	Te vervangen filters	Gebruiksduur (bij 10 l wa-terafname per dag)
	[A207]	Neo-Sense-filter (filter nr. 1)Bestelnummer: BZ00NS1	Elke 6 maanden
[580A]		RO Membrane-filter(Filter Nr. 2)Bestelnummer: BZ00RO1	Elke 20 maanden
[608G]		Post-Carbon Block-filter(Filter Nr. 3)Bestelnummer: BZ00PC1	Elke 18 maanden
	[SCAT]	Het UV-filter mag alleen door onze klantenservice worden vervangen.Neem contact op met de klantenservice.

Belangrijk

Het filter moet worden vervangen zodra dit wordt aangegeven. Het apparaat mag niet met een versleten filter worden gebruikt.

De filters kunnen bij het huisafval worden gegooid.

Voor het vervangen van de filters gaat u als volgt te werk:

Schakel het apparaat uit en trek de stekker uit het stopcontact.

Sluit de watertoevoer op het aansluitventiel (6c) aan.

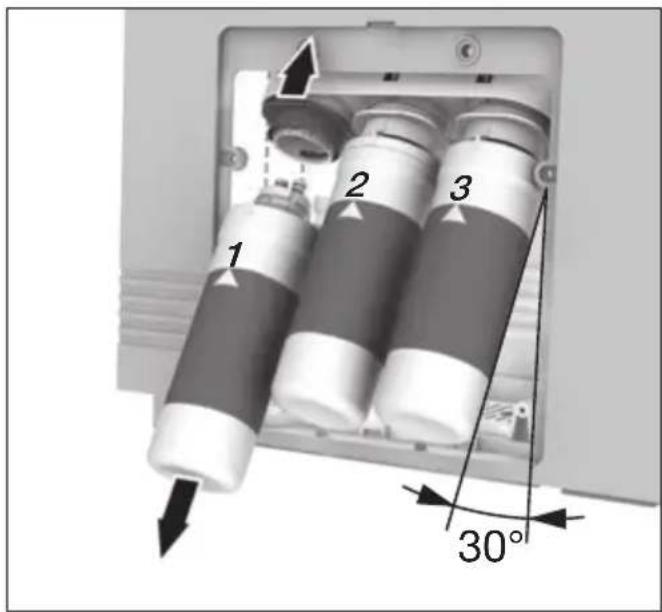

Draai de beide schroeven (5a) van de filterafscherming (5) los en verwijder de afscherming.

Draai vervolgens de filterhouder (4) 30° naar buiten en trek het verbruikte filterpatroon los. Duw daarvoor de ring omhoog en trek het filter omlaag.

Bij het vervangen van het filter kan druipwater ontstaan.

1 2 3 30°

Steek de nieuwe filterpatroon vast tot deze hoorbaar vastklikt. De filters zijn aan de bovenste rand met een kleine pijl gemarkeerd. Deze geeft de voorzijde van het filter bij het insteken aan.

Draai de filterhouder (4) terug.

Bevestig de afscherming (5) weer met de beide schroeven (5a).

Bij het vervangen van een filter moet deze twee keer worden gespoeld en moet de tank met een schone reinigingsdoek worden schoongemaakt. Zie daarvoor het hoofdstuk „Watertanks leegmaken“.

Belangrijk

Na het vervangen van een filter moet de tijdtel- ling van het filter opnieuw geactiveerd worden. Dit wordt ook door een knipperend licht weergegeven. Ga voor de instelling van de tijdtelling als volgt te werk:

Na het vervangen van het Neo-Sense-filter (filter nr. 1):

- (kinderdrol)lenode keuzetoets (heet water) tegelijkertijd minstens 3 seconden ingedrukt.

De nieuwe tijdtelling is geactiveerd.

Na het vervangen van het RO Membrane-filter (filter nr. 2):

- (kinderdrol)kenpeizetoets (water op kamertemperatuur) tegelijkertijd minstens 3 seconden ingedrukt.

De nieuwe tijdtelling is geactiveerd.

Na het vervangen van het Post-Carbon Block-filter (filter nr. 3):

- (koud water) tegelijkertijd minstens 3 second ingedrukt.

De nieuwe tijdtelling is geactiveerd.

Apparaat vervoeren of bewaren

Als het apparaat vervoerd of bewaard moet worden, moet het water volledig uit het apparaat worden verwijderd.

Vervoer of bewaar het apparaat uitsluitend staand.

Lees het hoofdstuk „Watertanks leegmaken“ en maak de watertanks volledig leeg volgens de beschrijving, behalve het laatste punt (watertoevoer opnieuw openen, stekker in stopcontact steken en aan/uit-schakelaar op I zetten).

Korte of lange vakantie

Bij een korte gebruiksonderbreking of vakantie van max. 5 dagen

Maak het apparaat volledig leeg.

Vul het apparaat opnieuw voordat het weer wordt gebruikt.

Bij een lange gebruiksonderbreking

Maak het apparaat volledig leeg.

Reinig het apparaat en vul het opnieuw voordat het weer wordt gebruikt.

Lees de beschrijving onder „Watertanks leegmaken“.

Storingen zelf verhelpen

Probleem Oorzaak zoeken Oplossing
Het water smaakt eigenaardig. Is de watertank lang niet gereinigd?		Reinig de watertank.
		Is de Water Purifier lang niet gebruikt?
		Is het tijd om een van de filters te vervangen?
Het water stroomt langzamer. Is het tijd om een van de filters te vervangen?		Vervang indien nodig het filter.
		Is de waterkraan gesloten? Open de waterkraan.
		Is het water sterk vervuild? Er moet een extra voorfilter in het leidingsysteem worden geïnstal-leerd. Dit is onder bestelnummer BZ00PF1 bij de klantenservice verkrijgbaar.
Er kan geen koud water worden gebruikt.	Brandt er minstens één LED van de indicatie koud water?	Als dat niet het geval is, houd dan de keuzetoets (koud water) 3 seconden ingedrukt om het ap-paraat in te schakelen.
	Is het apparaat aan het stroomcir-cuit aangesloten?	Sluit het apparaat indien nodig aan volgens de gegevens op het typeplaatje
	Is de waterkraan gesloten? Open de waterkraan.
	Is het tijd om een van de filters te vervangen?	Vervang indien nodig het filter.
	Er is een storing in het koelsysteem.	Neem contact op met de klantenservice.
Probleem Oorzaak zoeken Oplossing
Er kan geen heet water worden gebruikt.	Brandt de kinderslot-LED? Het kinderslot is ingeschakeld. Deactiveer het kinderslot.
	Brandt de heetwater-LED? Als dat niet het geval is, schakelt u de heetwatermodus in. Houd daarvoor de keuzetoets (heet water) 3 seconden ingeddrukt.
	Is het apparaat aan het stroomcir-cuit aangesloten?	Sluit het apparaat indien nodig aan volgens de gegevens op het typeplaatje.
	Er is een storing in het verwarmingssysteem.	Neem contact op met de klantenservice.
Er stroomt geen water of de vast ingestelde waterhoeveelheid wisselt.	Is het tijd om een van de filters te vervangen?	Vervang indien nodig het filter.
	Is de waterkraan gesloten of is de verbinding met de waterkraan verbroken?	Open de waterkraan.
	De slang voor watertoevoer kan geknikt zijn.	Controleer de slang voor watertoevoer.
	De slang voor watertoevoer kan te lang zijn.	Kort de slang voor watertoevoer in tot maximaal 5 meter.
	De wateruitloop kan defect zijn. Neem contact op met de klantenservice.
Alle functies stoppen plotseling terwijl het apparaat in werking is.	Is het water plotseling onderbroken?	Controleer de waterkraan.
	Is het apparaat aan het stroomcir-cuit aangesloten?	Sluit het apparaat indien nodig aan volgens de gegevens op het typeplaatje.
Het apparaat lekt. Is het water uit het watertankdek-sel gelekt?		Schakel het apparaat uit en trek de stekker uit het stopcontact. Controleer de wateraansluiting.
		Komt het water van binnen uit het apparaat?
Het apparaat borrelt of gorgelt. Het apparaat wordt momenteel met water gevuld.		Zodra de tanks vol zijn, stopt dit geluid.
Het apparaat bromt. De compressor	veroorzaakt het bromgeluid.	Het geluid kunt u verminderen door voldoende ruimte aan de zijkant en achterkant aan te houden.
LED „Heet water” knippert, LED „Koud water” brandt.	Is het tijd om een van de filters te vervangen?	Vervang indien nodig het filter.

Probleem Oorzaak zoeken Oplossing
De volgende LED-combinaties knipperen:			Er is een defect in het apparaat. Neem contact op met de klantenservice.

Neem contact op met de klantenservice als het probleem niet kon worden verholpen.

Afvalverwijdering

Dit apparaat is gemarkeerd overeenkomstig de Europese Richtlijn 2002/96/EG betreffende oude elektrische en elektronische apparatuur (waste electrical and electronic equipment – WEEE). De richtlijn bevat het kader voor een in de hele EU geldige regeling betreffende inname en verwerking van oude apparaten.

Het apparaat bevat koelmiddelen voor de koelfunctie. Deze moeten op vakbekwame wijze worden afgevoerd. De buizen van het koelcircuit mogen niet worden beschadigd wanneer het apparaat wordt afgevoerd.

Garantie

Voor dit apparaat gelden de garantievoorwaarden die worden uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop. De leverancier bij wie u het apparaat hebt gekocht, geeft u hierover graag meer informatie.

Om aanspraak te maken op de garantie hebt u altijd uw aankoopbewijs nodig.

Wijzigingen voorbehouden.

Technische gegevens

Water purifier
Vermogen verwarming W 300
Vermogen compressor A 0,6
Vermogen UV-lamp W 5
Elektrische aansluiting V	Hz	220-24050
Inhoud tank heet water I 1,2
Inhoud tank koud water I 2,3
Inhoud tank water op kamertemperatuur I 3,0
Tankinhoud totaal I 6,5
Toestroomtemperatuur °C min. 5		max. 35
Temperatuurbereik koud water °C 5 -9 overdag		9-12 's nachts *
Temperatuurbereik heet water	°C	89-94 overdag65-75 's nachts *
Doorstroomhoeveelheid koud water	l/min	1,8
Doorstroomhoeveelheid heet water	l/min	1,4
Doorstroomhoeveelheid water op kamertemperatuur	l/min	1,8
Verwarmingstijd 1,0 l tot max. temperatuur(aanvoertemperatuur 12 °C)	min	20
Afkoeltijd (koud water) min 50
Vultijd (alle tanks)	min	ca. 120
Bedrijfsdruk	MPa	0,14-0,83(1,4-8,3 bar)
Koelmiddel		R134a
Koelmiddelhoeveelheid g 40
Afmetingen (h x b x d) mm 510 x 260 x 440
Gewicht, gevuld	kg	25

* = bij ingeschakelde lichtsensor

Índice

BE Belgique, België, Belgium

BSH Home Appliances S.A.
