KULLANIM KILAVUZU pureFlow DW03500 SIEMENS

Güvenlik uyarıları 153

Parçalar ve kullanım elemanları .....154

Genel olarak 155

Uygunluk Beyannamesi 156

Montaj....156

Güvenlik uyarıları 156

Cihazın kurulumu 157

Su techizati 158

Elektrik bağlantısı 160

işletme sıcaklığı 160

Havalandırma 160

İlk calıstırma işlemi 160

Önemli 160

Filtreleri aktif konuma getirme 160

Su depolarının boşaltılmaları ......161

Su depolarının doldurulmaları 162

Kullanım 162

Sıcak su ve soğuk su LED-göstergeleri...... 163

Su dolumu için dolum miktarının ayarlanması .... 163

Çocuk emniyeti 164

Enerji tasarrufu ....164

Konum 164

Işık sensoru 164

Dolum tuşu ışıklandırmasının açılıp-/

kapatılması 165

Isıtma fonksiyonunun açılması-/kapatılması..... 165

Soğutma fonksiyonunun açılması-/

kapatılması 165

Açma-/Kapatma-Şalteri 165

Temizlik ve bakım işlemleri 165

Su depolarının boşaltılmaları ve

temizlenmeleri 166

Filtre değişimi....167

Cihazın taşınması ve saklanması

durumu 168

Kısa tatil veya tatil....169

Arızaların kendi kendinize giderilmeleri ... 169

Tasfiye 171

Garanti 171

Teknik veriler 172

Lütfen bu kullanma talimatlarını itinalı bir biçimde okuyunuz, talimatlara uygun bir biçimde davranınız ve talimatları saklayınız! Bu Water Purifier cihazı ev kullanımı için geliştirilmiş olup, ticari kullanım için öngörülmemiştir. Bu kullanma talimatı tarafından, aksesuarlar açısından farklılıklar gösteren, farklı modeller tarif edilmektedir.

Güvenlik uyarıları

Elektrik çarpma tehlikesi bulunmaktadır!

Bir hata durumunda fişini derhal şebekeden – çekiniz.

Sadece tip levhası üzerinde bulunan bilgiler itiba- riyle tesis ediniz ve çalıştırınız.

Sadece cihaz ve iletim kablosunun hasarlı olma- – dıkları durumda çalıştırınız.

Cihazı sadece iç mekânlarda ve oda sıcaklığında – kullanınız.

Bedensel olarak algılama sorunu- veya zihinsel – becerileri yetersiz olan kişilere (çocuklar buna dahil olmak üzere) ya da yeterli miktarda tecrübesi bulunmayan şahıslara, söz konusu cihazı kullandırmayınız veya denetim altında olmadan, ya da bunun sorumluluğunu üstlenecek bir kişi tarafından cihaz kullanımı ile ilgili olarak eğitilmeden kullandırtmayınız.

Çocukların cihaz ile oynamalarını önlemek bakı- – mindan, çocukları denetim altında tutunuz.

Cihaz üzerinde olası onarım çalışmaları olmak – üzere, mesela hasarlı olan elektrik bağlantı kablosunun onarımı gibi çalışmaların, olası tehlikelerin önlenmeleri bakımından, sadece bizim yetkili servisimiz tarafından yapılmaları gerekmektedir.

Cihazı veya şebeke bağlantı kablosunu hiçbir – zaman suya daldırmayınız.

Şebeke fişini nemli- veya ıslak elleriniz ile prize – takmayınız.

Şebeke fişi üzerinde meydana gelen ıslanma du- – rumlarını derhal gideriniz ve temizleme işlemleri için benzin veya benzol maddesi kullanmayınız.

Elektrik bağlantı kablosunun veya fişinin ıslanmış – olmaları halinde, cihazın fişini kesinlikle prizden çek-meyiniz (gerilimsiz bırakınız) ve kullanmaya devam etmeden önce tamamen kurumasını bekleyiniz.

Cihazı bağlantı kablosundan tutarak taşımayınız. –

–Water Purifier cihazını sadece münferit bir elektrik prizine bağlayınız.

-Cihazın şebeke fişini onarım, denetim veya taşıma işlemleri öncesinde prizden çekiniz.

Water Purifier cihazının uzun bir süre için kulla- nılmaması halinde (tatil), deposu içersinde bulunan suyu boşaltınız ve cihazı elektrik şebekesi ile su bağlantısından ayırınız.

-Cihazı tekrar tekrar olmak üzere fişe takıp çıkartmayınız.

–Cihazın su sızdırması halinde, cihazın şebeke fisi- ni derhal çekiniz ve yetkili servise haber veriniz.

–Cihazın üzerinde hiçbir zaman nesneler koymayınız.

–Cihaz üzerine sigara veya diğer türlerde yanan nesneler bırakmayınız.

–Bağlantı kablosunun üzerine ağır nesneler bırakmayınız ve bağlantı kablosunu hasar görmemesi için bükmeyiniz.

–Cihazdan alışılmadık seslerin veya kokuların gelmesi halinde şebeke fişini derhal çekiniz.

–Cihazı sadece su deposunun tamamen kapalı olması halinde kullanınız.

–Cihazı su şebekesi ile bağlantı olması halinde hareket ettirmeyiniz.

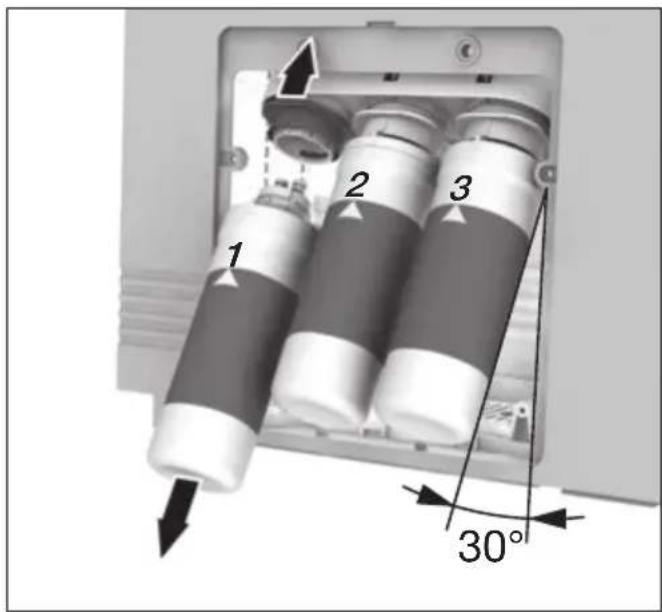

Parçalar ve kullanım elemanları

Neo-Sense Filtresi (Filtre No. 1)1

RO Membran Filtresi (Filtre No. 2)2

Post-Carbon Blok Filtresi (Filtre No. 3)3

4 Filtre taşıyıcısı (dışarıya doğru çevrilebilmektedir)

Yıldız tipi- vidalar (Filtre kapağı için)a

6 Su bağlantısı için montaj takımı

7 Su tahliyesi için montaj takımı (sadece DW03500)

8 Ekstra Neo-Sense Filtresi (Filtre No. 1) (sadece DW03500)

9 Mesafe parçası

10 Bağlantı

11 Hortum kombinasyonu

a Besleme hortumu, kırmızı (Su bağlantısı)

b Atık su hortumu, mavi

12 Besleme hortumu, kırmızı (Su bağlantısı)

13 Atık su hortumu, mavi

14 Açma-/Kapatma-Şalteri

15 Cihaz kapağı

a Su deposu kapağı

Ara kapak (Soğuk su deposu)b

Su deposu (Oda sıcaklığında su için)c

Basınç dengeleme yerid

16 Bastirma parçası

17 LED-gösterge, kırmızı (Sıcak su)

18 LED-gösterge, mavi (Soğuk su)

19 lşık sensoru

20 ☐ Sicak su seçme tuşu

Sıcak su, ışık çubuğua

21 ☐ Oda sıcaklığında su, seçme tuşu

Oda sıcaklığında su, ışık çubuğua

22 Soğuk su seçme tuşu

Soğuk su, ışık çubuğua

23 Dolum tuşu

24 Su çıkışı

a Bardak ışığı

25 Çocuk kilidi tuşu

a LED, çocuk kilidi

26 Mazgallı damlama tepsisi

27 Sürgülü kapak (Sıcak su boşaltma hortumu için)

a Emniyet kapağı, kırmızı

b Bağlantı (Boşaltma hortumu için)

28 Boşaltma hortumu (Sıcak su)

29 Temizleme bezleri

Genel olarak

Bizim Water Purifier cihazımızı satın almaya karar verdiğiniz için size çok teşekkür ederiz.

Su insan için yaşamsal önem taşımaktadır ve bundan dolayı suyun kalitesi de büyük önem taşımaktadır.

Bizim şebeke sularımız çevresel faktörler itibariyle git gide daha ağır yüklenimler altında kalmaktadır.

Bu Water Purifier cihazı ile şebeke suyunuzun kalitesini sadece önemli bir biçimde arttırmakta kalmayıp, aynı zamanda sıcak ile soğuk arasında derecelendirebilmektesiniz.

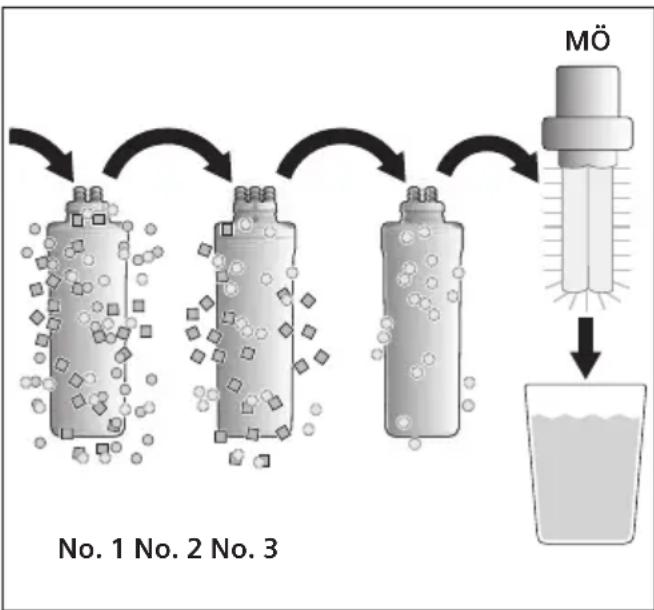

Su kalitesinin iyileştirilmesi için cihaz içersine altı kademeli bir filtre sistemi tesis edilmiştir ve suyun içinde bulunan zararlı içerikleri azaltmaktadır:

Su ilk olarak Neo-Sense Filtresinden (Filtre No. 1) geçmektedir. Bu filtre sedimentasyon- ve aktif karbon kombinasyonundan oluşmaktadır. Bu

Sedimantasyon-Filtresi çözülemeyen partikülleri filtre etmektedir. Buna karşı Aktif karbon-Filtresi ise şebeke suyundan klor ve diğer uçucu nitelikte organik maddeleri filtre etmektedir.

Bunun ardından su RO Membran-Filtresi (Filtre – No. 2) içersine intikal etmektedir. Bu RO Membran-Filtresi en ince türde mikro gözeneklerden oluşmaktadır. Bu gözenekler tarafından ağır metaller, su tarafından taşınan mikro organizmalar ve diğer türlerde sağlığı tehdit eden kimyasal nitelikte organik katkılar filtre edilerek ayrıştırılmaktadır.

Diğer filtre istasyonu Post-Carbon Blok Filtresin- den (Filtre No. 3) oluşmaktadır. Bu istasyon bir adet aktif karbon filtresinden ve bir ince-filtreden oluşmaktadır. Aktif karbon-Filtresi tarafından suyun tadı iyileştirilmektedir. İnce-Filtre tara- fından ise toz ve diğer yabancı cisimler gibi en küçük partiküller uzaklaştırılmaktadır.

MÖ-Filtresi – * tarafından artı temizlik sağlanmaktadır. Bu filtre tarafından MÖ-ışınları sayesinde bakteriler ile virüslere karşı çift güvenlik sağlanmaktadır.

Size böylelikle her daim tamamen temiz ve saf su sunulmaktadır.

Bunun dışında size suyun oda sıcaklığından olmak üzere, soğuk veya sıcak su arasında ayar olanakları sunulmaktadır. Bu ayar olanakları hakkında daha ayrintılı bilgileri "Kullanım" bölümünde bulabilirsiniz.

Bu cihazın içersinde çözülmüş olan sabit maddelerin etkili bir biçimde azaltılmaları için son derece önem taşıyan ve sayıları birden fazla olan değiştirilebilir tipte filtreler bulunmaktadır. Bu sistemin kusursuz bir biçimde çalışmasının temin edilebilmesi için söz konusu filtrelerin belirli aralıklarda değiştirilmeleri gerekmektedir. Zararlı maddelerin azaltılmaları için gerekli olan verimliliğin temin edilebilmesi için filtrelerin sadece cihaz üreticisi tarafından temin edilen orijinal filtreler ile değiştirilmeleri gerekmektedir.

Uyarı

Sağlık tehlikesi!

Bir diyet durumunda ise filtrelenen suyu sadece bir doktor ile mutabakat sağlanması şartı ile kullanınız.

Önemli

Şebeke suyunun arındırılması işlemi sırasında aynı zamanda atık su oluşmaktadır. Lütfen söz konusu atık suyu hiçbir zaman içmek veya yemek pişirmek için kullanmayınız. Bu su mesela tuvalet temizleme veya diğer amaçlar için toplanarak kullanılabilmektedir.

Uygunluk Beyannamesi

Bu filtre sistemi NSF/ANSI 58 norm hükümleri gereği beş değerli olan arsenik, baryum, kadmiyum, civa, selenyum, radyum 226/228, üç değerli ile altı değerli krom, kurşun ve -nitrat/nitrit değerlerinin azaltılmaları için uygun olup, denetlenmiştir ve ilgili laboratuar testleri sonucu olarak onaylanmıştır. Water Purifier cihazı NSF/ANSI 42, 53 norm hükümleri gereği klor ve uçucu türde -organik bağlantıların uygun olup, denetlenmiştır ve ilgili laboratuar testleri sonucu olarak onaylanmıştır. Bu cihaz azami olarak 27 mg/l Nitrat ve 3 mg/l Nitrit (kombine olarak) maddelerinin bağlantı akışı dahilinde intikal etmeleri kaydı ile işlenmelerine dair ve 0,14 MPa – 0,83 MPa su basıncı için onaylanmıştır.

Elektrik çarpma tehlikesi bulunmaktadır!

İlgili ülkenin yasal yükümlülükleri ile yerel – elektrik sağlayıcı kurumun ve su sağlayıcı kurumunun ilgili talimatlarının yerine getirilmeleri zorunludur.

Bu cihazı sadece yerel kurallar ve ilgili yönetmelik – hükümlerine uygun olarak tesis ediniz.

Cihazın önce su ve -atık su bağlantılarını tesis – ediniz ve bunun ardından elektrik şebekesine bağlayınız.

Tesis edilmesi işlemleri sırasında Water Purifier – cihazını elektrik şebekesine bağlamayınız.

Ev elektrik teçhizatının koruyucu iletken sisteminin – aslına uygun olarak tesis edildiğini denetleyiniz.

Uzatma kabloları kullanmayınız. –

Başka cihazların bağlı olmadıkları münferit bir – prize takınız.

Water Purifier cihazını don tutmayan bir mekâna – tesis ediniz.

Plastik parçaları ile kabloları yüksek ısı derecele- – rinden koruyunuz.

Cihazı sadece soğuk şebeke suyuna bağlayınız. — Cihazı sadece ilgili ülkenin yönetmelik hükümlerine uygun olan içme suyu şebekesine bağlayınız.

Cihazı sadece hijyenik açıdan temiz alanlara – kurunuz.

Cihazı sarsıntılara veya darbelere maruz – bırakmayınız.

Cihazı ısı kaynaklarının yakınına, doğrudan güneş – ışığına maruz kalması biçiminde ve fazla nemli olan mekânlarda kurmayınız.

-Cihazı yanıcı nitelikte gazlardan veya diğer türlerde yanıcı maddelerden uzak bir yere kurunuz.

Yeterli miktarda temiz hava dönüşümünün sağ-lanmasına dikkat ediniz. Cihazı kapalı dolapların içersine kurmayınız.

–Cihazın sağ ve sol kısımları itibariyle 10 cm emniyet mesafesinin bırakılması gerekmektedir. Filtre değişimi için kullanılacak olan filtre kapağının önünü kapatmayınız.

Water Purifier cihazını sadece düz bir zemin ve – düzgün bir tezgâh üzerine, cihazın ağırlığını da dikkate alarak kurunuz.

–Cihaz kurulumunun ardından, cihazın elektrik fişi önünde bir engel olmamalıdır.

–Cihazı ambalajından çıkartınız ve taşıma hasarlarına dair kontrol ediniz.

Ambalaj malzemelerini ve var ise eski cihazı – çevre yönetmeliklerine uygun bir biçimde atık giderme işlemine tabi tutunuz.

Cihazın kurulumu

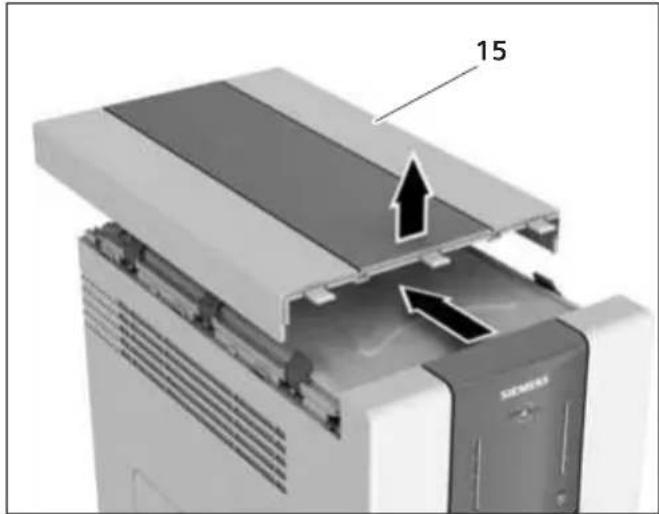

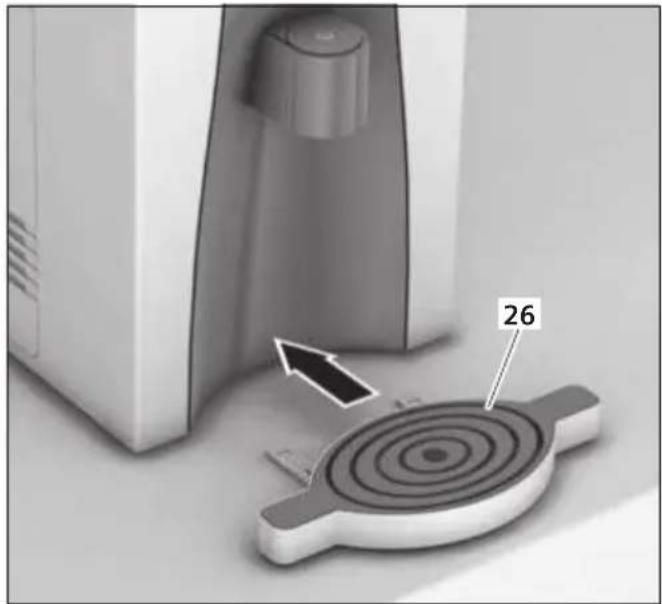

Mazgallı damlama tepsisini (26) cihazda bulunan yerine yerleştiriniz. Lütfen cihazın yakalama tep- sisinin (26) sabit bir yüzey üzerine denk gelmesi biçiminde kurulumunu sağlayınız.

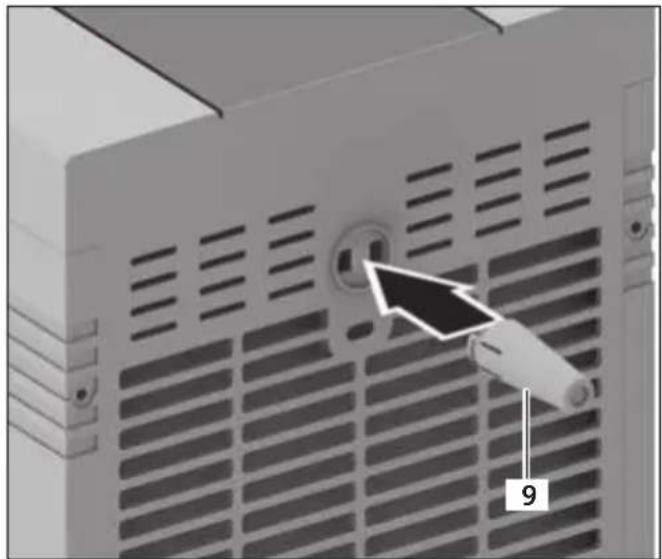

Birlikte teslim edilen mesafe parçasını (9) yerine takınız.

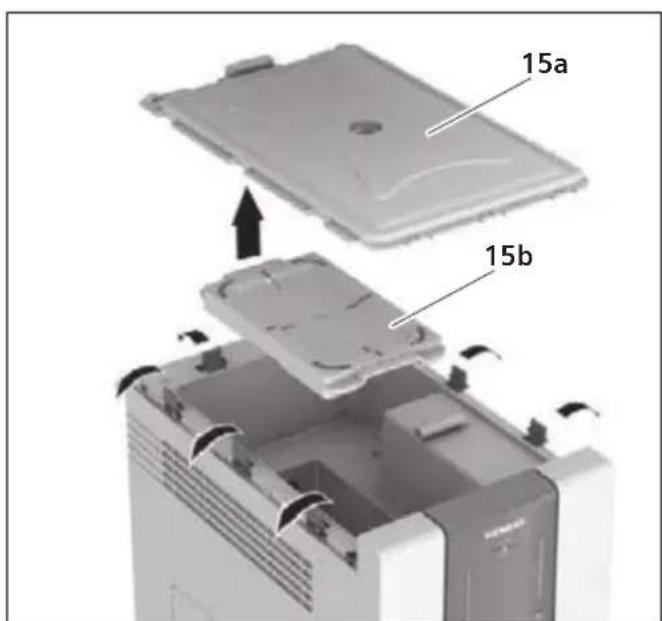

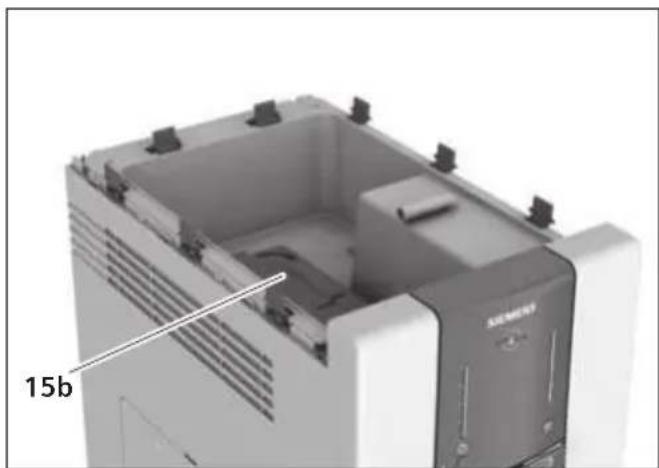

Ara kapağının (15b) taşıma sırasında yerinden kayıp kaymadığını kontrol ediniz. Bunun için: Cihaz kapağını (15) ve su deposu kapağını (15a) yerinden alınız.

15 SAMSUNG

Ara kapağın (15b) doğru olarak yerine oturmuş olmasını kontrol ediniz.

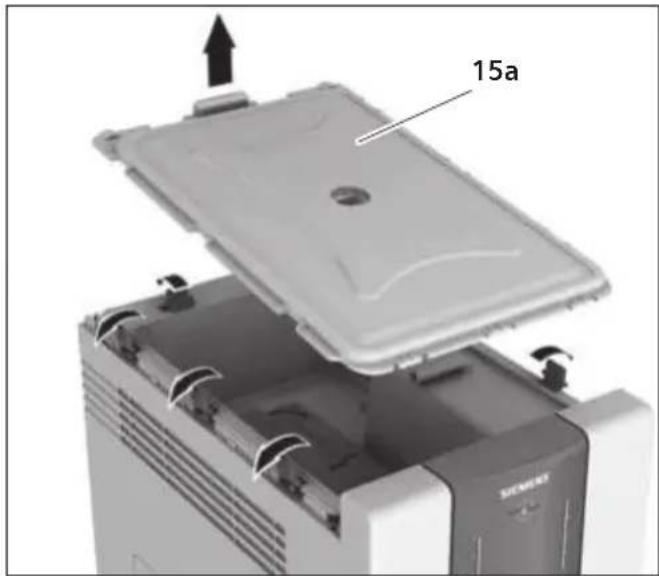

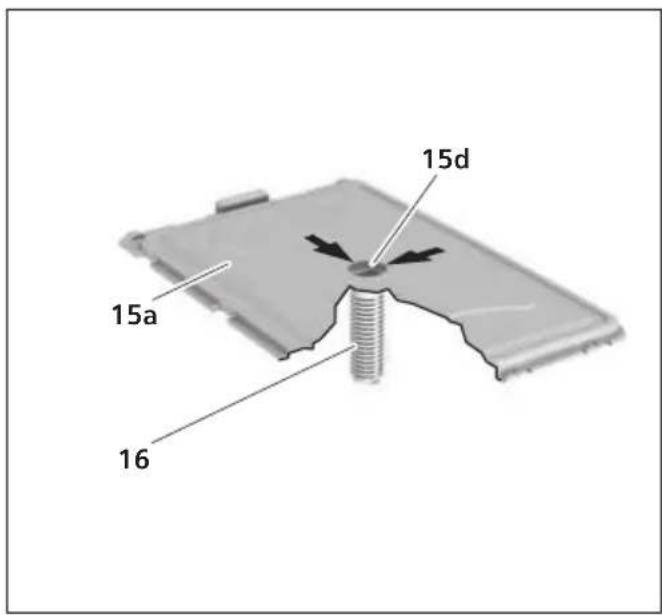

Bastırma parçasını (16) kapağın (15a) alt kısmında bulunan tutucusuna takınız. Her iki kancasının da yuvalarına oturmalarına dikkat ediniz.

15d 15a 16

Tüm kapakları yine yerlerine koyunuz.

Önemli

Lütfen su deposu kapağında (15a) bulunan su dengeleme yerinin (15d) açık bırakılmasına ve kapatılmamasına dikkat ediniz.

Su techizatı

Önemli

Su ve atık su bağlantısı için sadece birlikte teslim edilen parçaları kullanınız (sadece DW03500).

Atık su hortumu (13 – mavi) ve su besleme hortumu (12 – kırmızı) üzerinden bulunan şeffaf koruma tapalarını çıkartınız ve üzerlerine birer adet bağlantı parçası takınız.
Atık su hortumunu (13 – mavi) bağlantı parçası ile birlikte mavi hortum kombinasyonuna takınız (11b).
Su besleme hortumunu (12 – kırmızı) bağlantı parçası ile birlikte hortum kombinasyonuna takınız (11a).

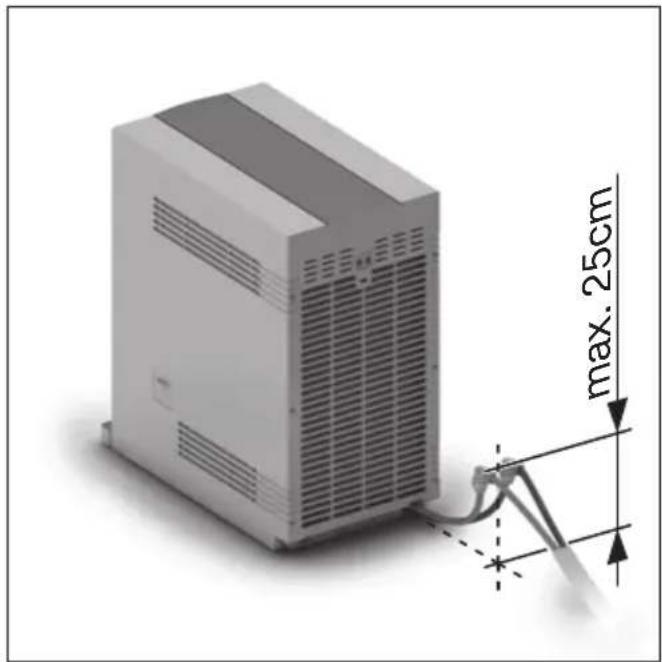

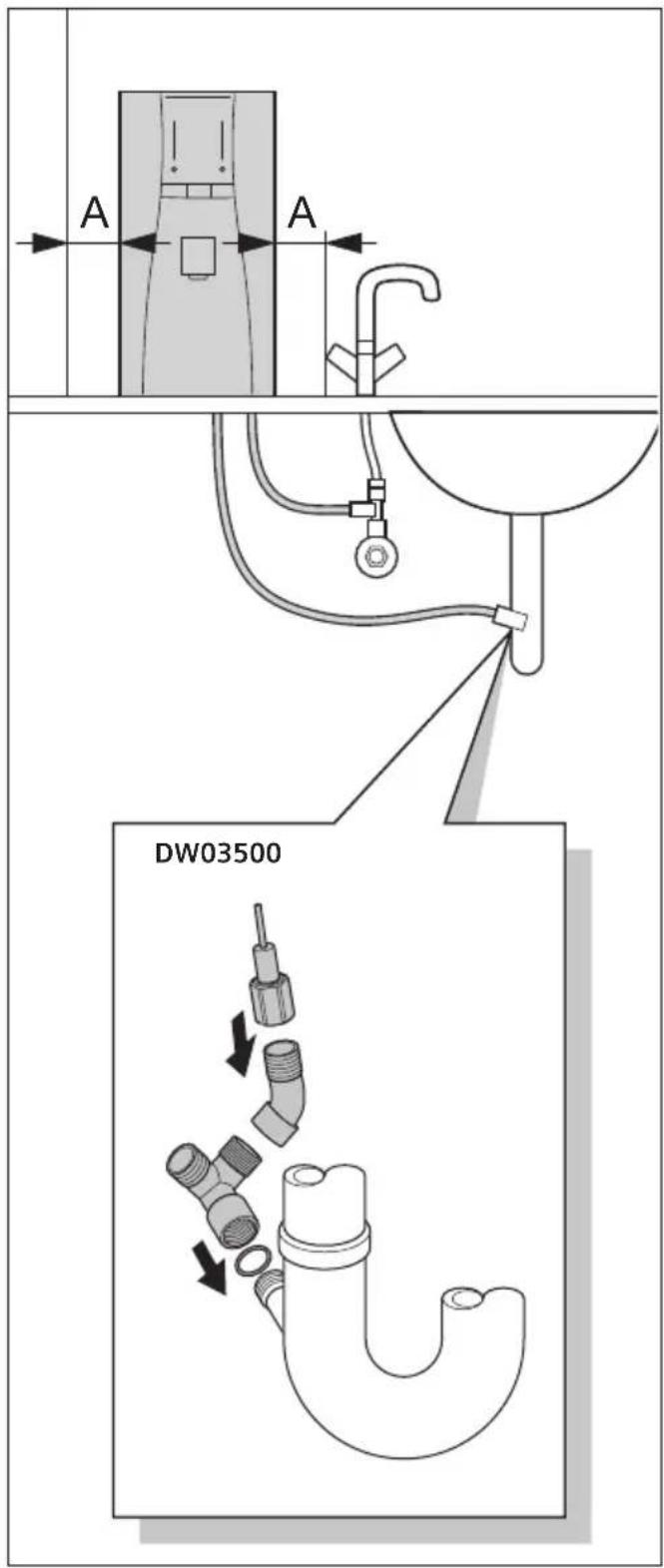

■ Hortum kombinasyonunu (11) su besleme ve atık su noktasına dek döşeyiniz.

Mesafe A: Asgari olarak 10 cm

Önemli

Hortum kombinasyonunun toplam uzunluğu azami olarak 5 m olmalıdır. Atık su bağlantısı cihazın alt kısmında olmalıdır. Cihaz bağlantısının yükseklik farkı azami olarak azami olarak 25 cm olmalıdır. Hortum kombinasyonunun (11) bükülmemesine ve ezilmemesine dikkat ediniz. Suyun akışı engellen-memelidir. Water Purifier değiştirilmesi durumumda daima yeni bir hortum kullanınız. Eski hortum bir daha kullanılmamalıdır.

Atık su bağlantısı (sadece DW03500)

Mavi atık su hortumunu (11b), birlikte teslim edilen parçalar ile sifon kısmının tahliye manşonuna takınız. Gerektiği durumlarda sifonu tahliye manşonu ile birlikte monte ediniz.

Su bağlantısı

Ev su girişinin ana vanasını kapatınız.

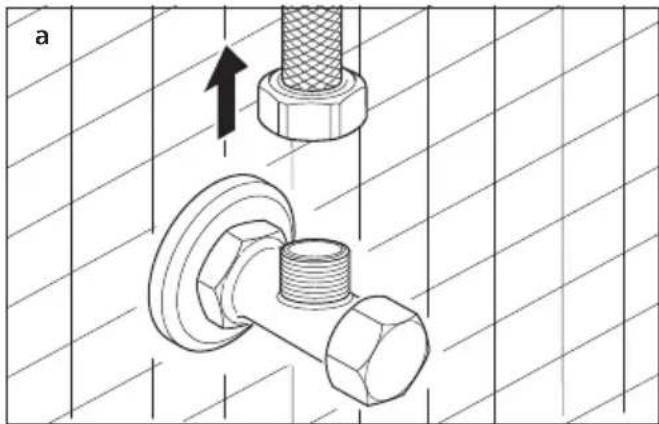

Bağlantı valfını (6c) ev su girişinin soğuk su kısmına takınız (Resimler a ve b'de gösterildiği gibi).

Hiçbir zaman sıcak su girişine bağlamayınız.

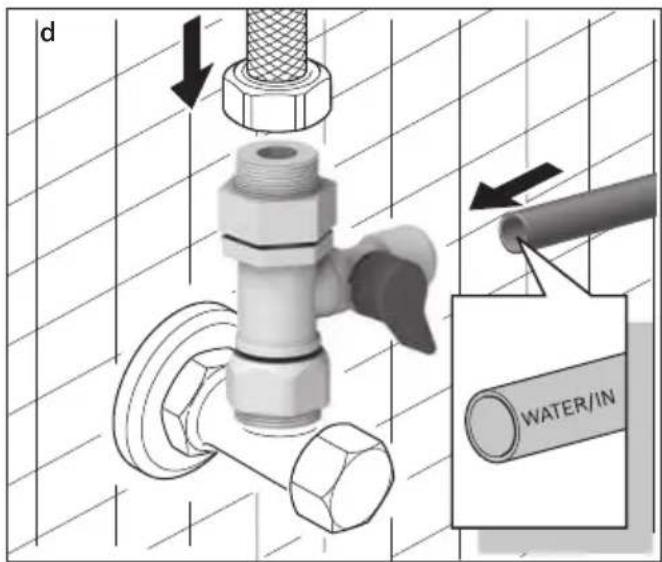

Sadece DW03500: Gerektiği durumlarda birlikte teslim edilen adaptörü (6a) kullanınız (Resim b).

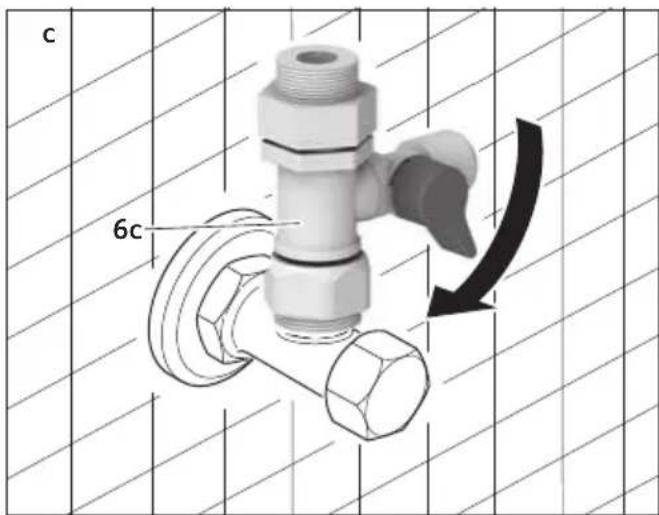

3ağlantı valfını (6c) kapatınız (Resim c).

c 6c

Hortum kombinasyonunun kırmızı hortumunu bağlantı valfına (6c) takınız (Resim d).

Ev su girişinin ana vanasını açınız.

Bağlantı valfını (6c) yeniden açınız ve bağlantıyı sızdırmaya dair kontrol ediniz.

Su basinci

Asgari olarak 0,14 MPa (1,4 bar)

Azami olarak 0,83 MPa (8,3 bar)

Basınç değerinin 0,14 MPa (1,4 bar) altında olması halinde, bir basınç yükseltme pompasının tesis edilmesi gerekmektedir.

Basınç değerinin 0,83 MPa (8,3 bar) üzerinde olması halinde, bir basınç düşürücünün tesis edilmesi gerekmektedir.

Su sıcaklığı

Şebekeden soğuk su ısı derecesi: 5 – 35 °C

Bilgi

Aşırı kirli olan şebeke suyu durumlarında bir ön filtrenin* tesis edilmesi önerilmektedir. Bu filtre BZ00PF1 sipariş numarası ile temin edilebilmektedir.

* WQA (Water Quality Association) sertifikasyonu bulunmamaktadır.

Elektrik bağlantısı

Bu cihazı sadece münferit bir prize takınız.

Elektrik prizinin Water Purifier cihazının yakınında olması ve ulaşımının engellenmemesi gerekmektedir.

Bağlantı üzerinde tadilatlar sadece bir uzman kişi tarafından yapılabilmektedir.

işletme sıcaklığı

İzin verilen oda sıcaklığı: + 10 ile 43 °C derece arası

Havalandırma

Cihazın havalandırma ve hava tahliye yerlerini hiçbir zaman kapatmayınız. Aksi takdirde soğutma sisteminin göstermesi gerektiği aşırı performans nedeniyle elektrik sarfiyatı artmaktadır.

İlk çalıştırma işlemi

Önemli

Cihazın içme suyu şebekesine ve kanalizasyon şebekesine bağlanması gerekmektedir.

Cihazın elektrik şebekesine bağlanmadan ve çalıştırılmadan önce en az 30 dakika hareketsiz bir biçimde durması gerekmektedir (soğutma sistemi üzerinde oluşabilecek olan bir hasarın önlenmesi içindir).

Cihazı kullanmadan önce ilk olarak filtrelenmiş olan suyu toplam iki kez olmak üzere, su depolarından tamamen boşaltınız.

Bu işlem için aşağıda tarif edildiği gibi hareket ediniz.

Filtreleri aktif konuma getirme

Şebeke fişini münferit bir prize takınız.

Açma-/Kapatma-Şalterini (14) I konumuna getiriniz. Tüm LED'ler kısa bir süre yanacak olup, bunun ardından ise sadece ayarlanmış olan LED'ler yanmaya devam edecektir.

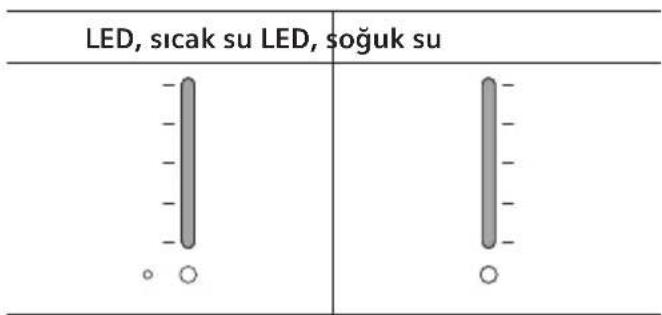

LED, sicak su LED, soğuk su

Bunun ardından şebeke suyu cihaz tarafından takriben 2 saat filtrelenecektir ve üç adet su deposu temizlenmiş olan su ile doldurulacaktır.

Su depolarının dolmaları ardından her iki LED-göstergeleri "sicak su" (17) ile "soğuk su" (18) tam olarak yanacaktır.

LED, sıcak su LED, soğuk su - - - - - - - - - - - - - - - - - - ○ ○ - - -

Şimdi su depolarında bulunan suyu tamamen boşaltınız.

Su depolarının boşaltılmaları

Soğuk su ve oda sıcaklığı suyu depolarının boşaltılmaları

Bağlantı valfı (6c) üzerinde bulunan su girişini kapatınız.

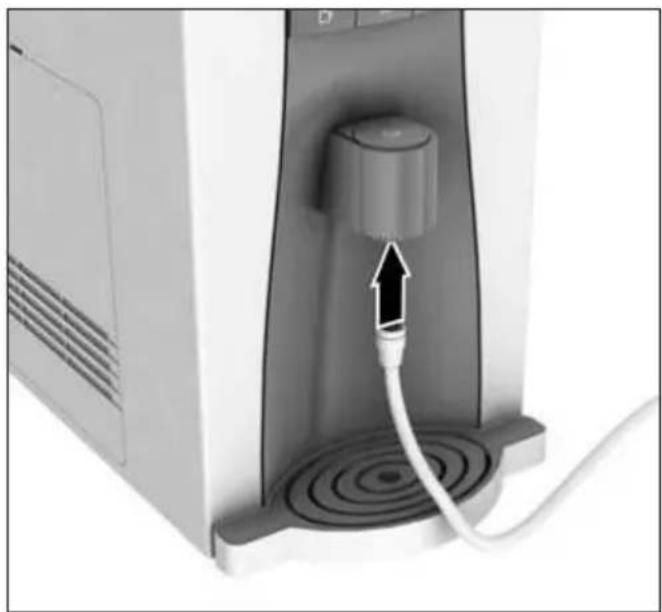

Birlikte teslim edilen su tahliye hortumunun (28) düz olan ucunu, su tahliye yerine (24) takınız. Hortumun diğer ucunu ise geniş ve temiz bir kaba (asgari olarak 2 Litre) bırakınız.

Su tahliye hortumunun (28) dolum kabına yönelik bir meyil'i olmalıdır. Aksi takdirde hortum akış miktarı zayıflayacaktır ve su deposunun tamamen boşalmamasına sebep olacaktır.

Seşogukşun takribin 3 saniye için basılı tutunuz ve bu şekilde, soğuk su fonksiyonunu kapatınız.
Sübdalyençintuşaslu tutunuz.

Su tahliye hortumundan 1 dakika süresince su çıkacaktır.

3u işlemi su gelmeyene dek tekrarlayınız.

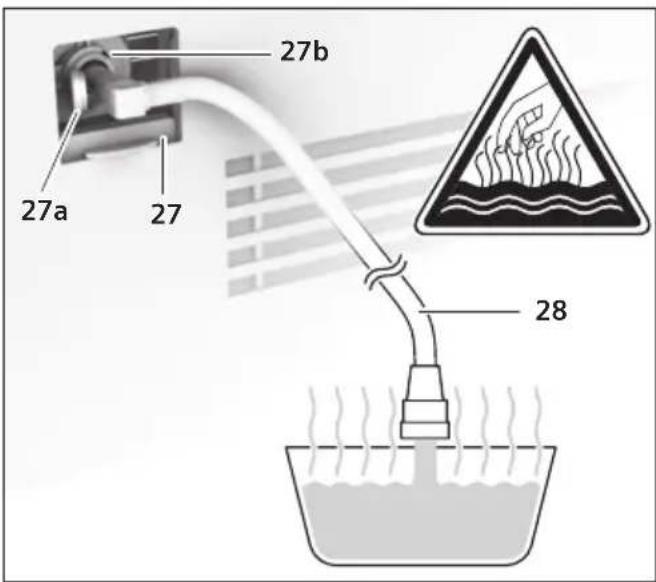

Sıcak su deposunun boşaltılması

Water Purifier cihazını kapatınız ve şebeke fişini çekiniz.

27a 27 27b 28

Sürgülü kapağı (27) içeriye doğru itiniz ve tutma yerinden aşağıya doğru itiniz.
Kırmızı emniyet kapağını (27a) açınız.

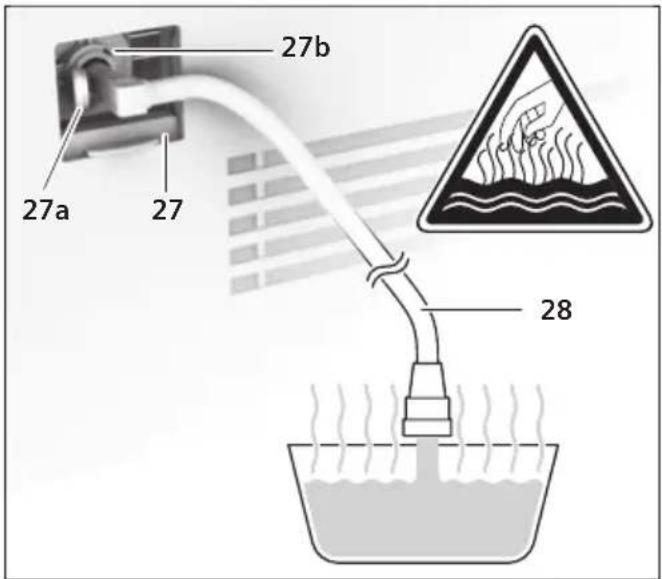

Birlikte teslim edilen su tahliye hortumunun (28) düz tarafını geniş ve temiz bir kaba (asgari olarak 2 Litre) bırakınız.

Önemli

Su tahliye hortumunun dolum kabına yönelik bir meyil'i olmalıdır. Aksi takdirde hortum akış miktarı zayıflayacaktır ve su deposunun tamamen boşalma-masına sebep olacaktır.

Yanma tehlikesi bulunmaktadır!

Sıcak su, bağlantı parçası (27b) tıkılır takılmaz, su tahliye hortumundan (28) akmaya başlamaktadır.

Su tahliye hortumunun (28) dirsek biçimli olan tarafını bağlantı parçasına (27b) takınız ve sıcak suyu önceden hazırlanmış olan aktarma kabına tahliye ediniz.
Su tahliye hortumunu (28) yerinden çıkartınız ve kırmızı emniyet kapağını (27a) yeniden yerine takınız.
Sürgülü kapağı (27) yukarıya doğru itiniz.

Mazgallı damlama tepsisini (26) yerinden çıkartınız, boşaltınız ve durulayınız.

Su depolarının doldurulmaları

Su girişini yeniden açınız. Cihazı şebeke prizine takınız ve Açma-/Kapatma şalterini (14) I konumuna getiriniz.

Seşingutkışun)utakriben 3 saniye

için basılı tutunuz ve bu şekilde, soğuk su fonksiyonunu açınız.

Üç adet su depolarının tümünün doldurulmaları takriben 2 saat sürmektedir.

Bunun ardından su depolarını "su depolarının boşaltılmarı" bölümünde tarif edildiği gibi yeniden boşaltınız ve "su depolarının doldurulmaları" bölümünde tarif edildiği gibi yeniden doldurunuz.

Su depolarının dolmaları ardından her iki LED-göstergeleri "sicak su" (17) ile "soğuk su" (18) tam olarak yanacaktır ve cihaz işletme hazır konuma gelecektir.

LED, sicak su LED, soğuk su

Kullanım

Önemli

Cihazın tesis edilmiş ve çalıştırılmış olması gerekmektedir.

Kolayca bir tuşa basarak,

Sıcak su,

oda sıcaklığında su

ve soğuk su

aralarında seçim yapabilmektesiniz.

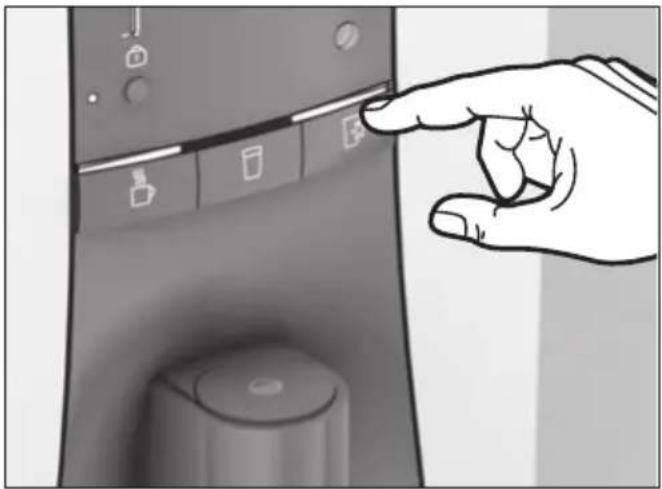

■ Ercih edilen ısı derecesi seçme tuşuna basınız, mesela (isoğuk su).

Şimdi su çıkışının altına bir bardak yerleştiriniz.

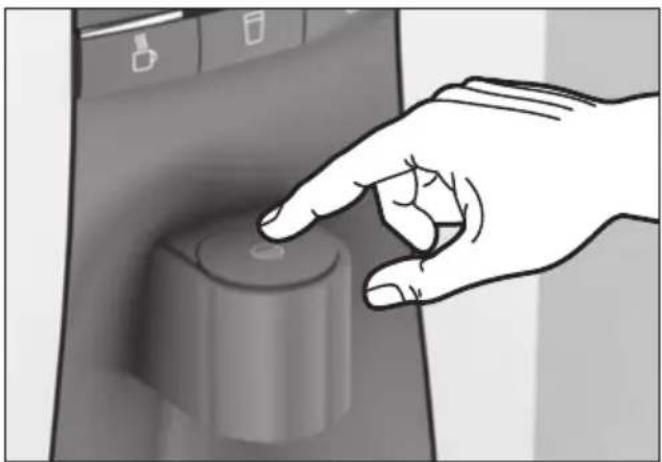

Dolum tuşuna basınız.

Su bardağa dolacaktır.

Dolumu önceden durdurmak için

Dyleminder, brasimiz.

1 dakika süre ile su alabilmek için

İşlemi başlatmak için su doldurma tuşunu 3 saniye için basılı tutunuz.

Bilgi

Suyun akması sırasında bardak ışıklandırması yana- caktır ve ayarlanmış olan seçme tuşunun ışık çubuğu yanıp sönecektir. Her ikisi de dolumun tamamlan- masından az önce, hızlı bir biçimde yanıp sönecektir.

Sıcak su ve soğuk su LED-göstergeleri

Her iki en altta bulunan LED-göstergelerin de sıcak su için kırmızı ve soğuk su için mavi olarak yanmaları halinde, cihazın soğutma ve ısıtma fonksiyonları çalışmaktadır. LED 2, 3 ve 4 tarafından ilgili su ısı dereceleri gösterilmektedir. Her ne kadar fazla LED yanıyor ise su da o kadar sıcak veya soğuktur.

LED, sicak su LED, soğuk su
Cihaz çalışmaktadır	Cihaz çalışmaktadır
75–83°C167–181°F	10–13°C50–55°F
83–91°C181–196°F	7,3–10°C45–50°F
91–96°C196–205°F	5–7,3°C41–45°F

Su dolumu için dolum miktarının ayarlanması

Bu cihaz fabrika tarafından belirli bir dolum miktarına göre ayarlanmıştır: 120 ml.

Bu ayar değiştirilebilmektedir. Bunun için üç adet farklı ayar seçeneği bulunmaktadır: 120 ml, 200 ml ve 300 ml.

LED, sicak su Dolum	miktarı
	120 ml
	200 ml
	300 ml

Lütfen bu işlem için aşağıda tarif edildiği gibi hareket ediniz:

Se(sogutuslarile) (sicak su) en

az 3 saniyelik bir süre için basılı tutularak, ayar moduna girilecektir.

Sıcak su LED'lerinden biri kısa bir süre yanacaktır ve bir sinyal sesi duyulacaktır.

Si(ndialseus)ebarslanakuna

miktar seçilecektir.

Bu ayarın hafızaya kaydedilmesi için seçme tuşunun (oda sıcaklığı) en az üç saniye için basılı tutulması gerekmektedir.

Tüm LED göstergeleri iki kez yanıp sönecektir. Şimdi ilgili ayar hafızaya kaydedilmiştir.

Çocuk emniyeti

Seçme tuşuna basılması ardından (sicak su) kullanıcı tarafından 4 saniye içersinde dolum işleminin de başlatılması gerekmektedir. Aksi takdirde cihaz güvenlik açısından kendi kendine soğuk su fonksiyonu konumuna dönecektir.

Bu cihaz, çocukların kendilerini sıcak su ile yakmamaları için bir çocuk emniyeti ile donatılmıştır.

Çocuk emniyeti aktif konuma getirildiğinde, cihazdan sıcak su alınamamaktadır.

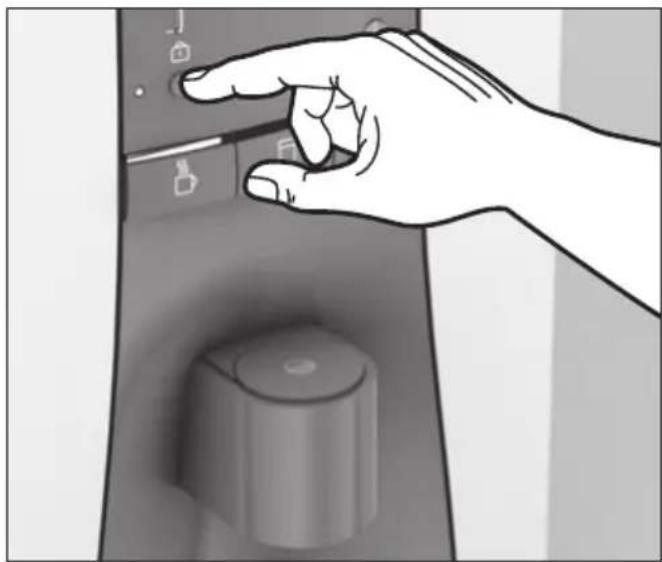

Çocuk emniyetini aktif duruma getirmek veya aktif durumdan çıkartmak için aşağıda tarif edildiği gibi hareket ediniz:

1tuşunu en az 3 saniye basılı tutunuz.

Çocuk emniyetinin LED göstergesi (25a) yanarak, kilidin aktif konuma geçtiğini göstermektedir.

Kiti du aktif konumdan çıkartmak için en az 3 saniye basılı tutunuz.

Çocuk emniyetinin LED göstergesi sönecektir. Bunun ardından yeniden sıcak su alınabilmektedir.

Doğru kurulum konumunun seçimi eneri tüketimi bakımından önemlidir.

Cihazı kuru ve iyi havalandıran bir yere kurunuz. Cihazı doğrudan güneşin altına veya ısı kaynak-larının yakınına kurmayınız (mesela kalorifer peteği, ocak).

Işık sensoru

Işık sensoru (19) tarafından gün ışığı ölçülerek gün karardığında ısıtma ve soğutma işleminin sıklığı azaltılarak otomatik olarak enerji tasarruf moduna geçilmektedir. Bu fonksiyonun açılıp kapatılması mümkündür.

LED, soğuk su
[ZCA0]	Işık sensoru açık (Enerji tasarrufu)
	Işık sensoru kapalı

Se(sogutuslarile) (sicak su) aynı anda en az 3 saniyelik bir süre için basılı tutularak, ayar moduna girilecektir.

Sıcak su LED'lerinden biri kısa bir süre yanacaktır ve bir sinyal sesi duyulacaktır.

Şi(ı)di-ışık sensoru seçme tuşuna basılarak ğuk su) açılmakta- veya kapatılmaktadır.

3u ayarın hafızaya kaydedilmesi için seçme tuşunun (oda sıcaklığı) en az üç saniye için basılı tutulması gerekmektedir.

Tüm LED göstergeleri iki kez yanıp sönecektir ve ayar hafızaya kaydedilmiştir.

Dolum tuşu ışıklandırmasının açılıp-/kapatılması

Dolum tuşunun ışıklandırması enerji tasarrufu için kapatılabilmektedir.

Se(sroğutkuşla)rile (sicak su) ayn

anda en az 3 saniyelik bir süre için basılı tutularak, ayar moduna girilecektir.

Sıcak su LED'lerinden biri kısa bir süre yanacaktır ve bir sinyal sesi duyulacaktır.

Şin İçülcışenmiyeti) basınız.

LED, çocuk emniyeti (25a)
LED yanmamaktadır	Dolum tuşu ışıklandırması kapalıdır(Enerji tasarrufu)
Dolum tuşu ışıklandırması açıktır	Dolum tuşu ışık-landırması açıktır

3u ayarın hafızaya kaydedilmesi için seçme tuşunun (oda sıcaklığı) en az üç saniye için basılı tutulması gerekmektedir.

Tüm LED göstergeleri iki kez yanıp sönecektir. Şimdi ilgili ayar hafızaya kaydedilmiştir.

Isıtma fonksiyonunun açılması-/kapatılması Isıtma fonksiyonu kullanılmadığı zamanlarda enerji tasarrufu için kapatılabilmektedir.

LED, sıcak su
	Isıtma fonksiyonu kapalı (Enerji tasarrufu)
◦ ○
	Isıtma fonksiyonu açık

ben 3 saniye basılı tutunuz.

Sıcak su LED göstergesi sönecektir.

Açınakkışın şeknitetuşunu

3 saniye basılı tutunuz.

Soğutma fonksiyonunun açılması-/kapatılması

Soğutma fonksiyonunun da, enerji tasarrufu için kapatılması mümkündür.

LED, soğuk su
[EXTT]	Soğutma fonksiyonu kapalı (Enerji tasarrufu)
○
	Soğutma fonksiyonu açık
○

«(pağrnlakui)irakeieme tuşunu

ben 3 saniye basılı tutunuz.

Soğuk su LED göstergesi sönecektir.

A(###ulcinu)etakribtunsunu

3 saniye basılı tutunuz.

Açma-/Kapatma-Şalteri

Cihazın uzun bir süre kullanılmayacağı durumlarda (tatil), enerji tasarrufu açısından açma-/kapatma şalteri üzerinden (14) kapatılması gerekmektedir.

Temizlik ve bakım işlemleri

Elektrik çarpma tehlikesi bulunmaktadır!

Temizlik işleminden önce şebeke fişini çekiniz. –

–Cihazı hiçbir zaman suya daldırmayınız.

-Buharlı temizleme makineleri kullanmayınız.

-Aşındırıcı temizleme maddeleri kullanmayınız.

-Temizleme işlemi için su ile püskürterek ıslatmayınız ve benzol kullanmayınız.

Cihazın dış gövdesini nemli bir bez ile siliniz. – Damlama tepsisini (26) mazgal ile birlikte dışarı – ya çıkartınız, boşaltınız ve durulayınız. Damlama tepsisi ile mazgal bir bulaşık makinesinde de yıkanabilmektedir.

Su depolarının boşaltılmaları ve temizlenmeleri

Oda sıcaklığı için öngörülen su deposu içeride temizlenebilmektedir. Hijyenik sebeplerden dolayı silme işleminin yeni bir temizleme bezi (29) ile yapılması gerekmektedir. Bu bez steril olarak ambalajlanmıştır ve kalıntı bırakmamaktadır.

Su depolarını „su depolarının boşaltılmaları“ bölümünde tarif edildiği gibi, „sicak suyun depodan, önceden hazırlanmış olan bir kaba tahliye edilmesi“ bölümüne dek olmak üzere tatbik ediniz.

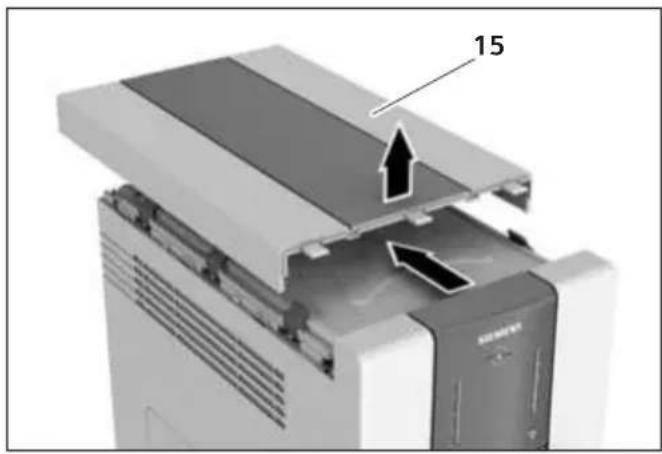

Cihaz kapağını (15), su deposu kapağını (15a) ve ara kapağı (15b) yerlerinden alınız.

15

15a 15b

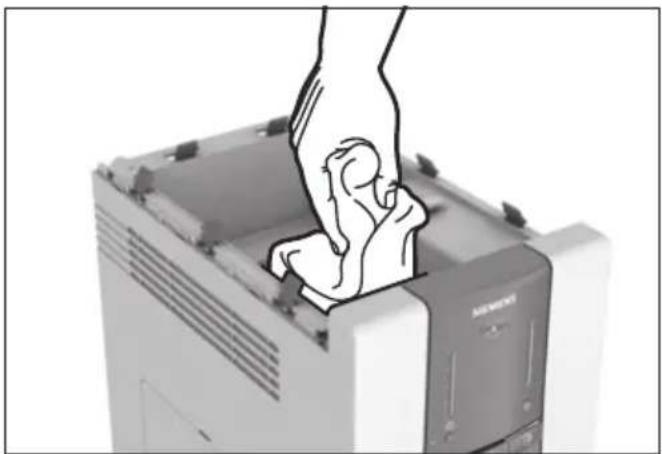

Su deposunu yeni temizleme bezi (29) ile siliniz. Kimyasal nitelikte veya diğer türlerde temizleme maddeleri kullanmayınız.

Ara kapağı (15b), su deposu kapağını (15a) ve cihaz kapağını (15) yeniden yerlerine koyunuz.

27a 27 27b 28

Su tahliye hortumunu (28) yerinden çıkartınız ve kırmızı emniyet kapağını (27a) yeniden yerine takınız.
Sürgülü kapağı (27) yukarıya doğru itiniz.

Su girişini yeniden açınız. Cihazı şebeke prizine takınız ve Açma-/Kapatma şalterini (14) I konumuna getiriniz.

Se(sogutusun)basınız.

Üç adet su depolarının tümünün doldurulmaları takriben 2 saat sürmektedir.

Su depolarının dolmaları ardından her iki LED-göster-geleri "sicak su" (17) ile "soğuk su" (18) tam olarak yanacaktır ve cihaz işletme hazır konuma gelecektir.

Filtre değişimi

Münferit filtrelerin belirli aralıklarda değiştiril-meleri gerekmektedir. Filtre değişimi ilgili LED-kombinasyonlarının yanıp sönmeleri itibariyle işaret edilmektedir:

LED, sıcak su (yanıp sönmektedir)	LED, soğuk su (yanmaktadır)	Yenilenecek olan filtre	Kullanım süresi (10 l Su alımı/Gün durumunda)
		Neo-Sense Filtresi (Filtre No. 1)Sipariş numarası: BZ00NS1	beher 6 ayda bir kez
		RO Membran Filtresi (Filtre No. 2)Sipariş numarası: BZ00RO1	beher 20 ayda bir kez
[c8x6]	[x3c8]	Post-Carbon Blok Filtresi (Filtre No. 3)Sipariş numarası: BZ00PC1	beher 18 ayda bir kez
		MÖ-Filtresi sadece bizim yetkili servisimiz tarafından değiştirilebilmektedir. Bunun için lütfen yetkili servisimiz ile bağlantı kurunuz.

Önemli

Filtre değişimi gereksiniminin gösterge tarafından belirtilir belirtilmez, ilgili fitrenin değiştirilmesi gerekmektedir. Cihazın tükenmiş filtre ile çalıştırılmasına izin verilmemektedir.

Filtreler evsel atık olarak atık giderme işlemine tabi tutulabilmektedir.

Filtrelerin değiştirilmeleri için aşağıda tarif edildiği gibi hareket ediniz:

Cihazın kapatınız ve şebeke fişini çekiniz.

Bağlantı valfı (6c) üzerinde bulunan su girişini kapatınız.

Filtre kapağı (5) üzerinde bulunan iki adet vidayı (5a) sökünüz ve kapağı yerinden alınız.

Şimdi filtre taşıyıcısını (4) 30° derecelik bir açıda dışarıya doğru çeviriniz ve tükenmiş olan filtre kartuşunu çekerek çıkartınız. Bunun için halkayı yukarıya doğru bastırınız ve filtreyi aşağıya doğru çekiniz.

Filtre değişimi sırasında damla miktarlarında su oluşumu meydana gelebilmektedir.

1 2 3 30°

Yeni filtre kartuşunu sesi duyulacak bir biçimde olmak üzere, yuvasına oturana dek içeriye doğru itiniz. Filtreler üst kenarlarında küçük bir ok ile işaretlenmiştir. Bu ok tarafından filtrenin montaj işlemi sırasında ön kısmı işaret edilmektedir.

- Filtre taşıyıcısını (4) geri çeviriniz.

Kapağı (5) iki adet vida (5a) ile yeniden yerine takınız.

Filtre değişimi durumunda filtrenin iki kez su ile durulanması ve su deposunun yeni bir temizleme bezi ile silinmesi gerekmektedir. Bunun için ayrıca "su depolarının boşaltılmaları" bölümüne bakınız.

Önemli

Beher filtre değişiminin ardından ilgili filtrenin zaman sayacının yeniden aktif konuma getirilmesi gerekmektedir. Bu durum aynı zamanda yanıp sönen ışık ile işaret edilmektedir. Zaman sayacının ayarlanması için lütfen aşağıda tarif edildiği gibi hareket ediniz.

Değişim işleminin ardından Neo-Sense Filtresi (Filtre No. 1):

■ Tuş 🔒 (çocuk emniyeti) ve seçim tuşu 🔒 (sicak su) aynı anda olmak üzere, en az 3 saniye basılı tutulacaktır.

Yeni zaman sayı aktif konuma getirilmiştir.

Değişim işleminin ardından RO Membran Filtresi (Filtre No. 2):

■ Tuş (çocuk emniyeti) ve seçim tuşu (oda sıcaklığında su) aynı anda olmak üzere, en az 3 saniye basılı tutulacaktır.

Yeni zaman sayı aktif konuma getirilmiştir.

Değişim işleminin ardından Post-Carbon Blok Filtresi (Filtre No. 3):

Tuş (çocuk emniyeti) ve seçim tuşu (soğuk su) aynı anda olmak üzere, en az 3 saniye basılı tutulacaktır.

Yeni zaman sayı aktif konuma getirilmiştir.

Cihazın taşınması ve saklanması durumu

Cihazın taşınması veya saklanması gerektiğini- de, içersinde bulunan bütün suyun boşaltılması gerekmektedir.

Cihazı sadece dik konumda taşıyınız veya saklayınız.

Lütfen "su depolarının boşaltılmaları" bölümünde tarif edilen işlemi son notasına (su girişini yeniden açınız, cihazı şebekeye bağlayınız ve açma-/kapatma şalterini I konumuna getiriniz) dek olmak üzere tatbikediniz.

Kısa tatil veya tatil

Kısa süreli bir kullanmama durumunda veya 5 güne kadar olan bir kısa tatil halinde

Cihazın içersinde bulunan suyu tamamen boşaltınız.
Cihazı yeniden çalıştırmadan önce doldurunuz.

Uzun süreli kullanmama durumunda

Cihazın içersinde bulunan suyu tamamen boşaltınız.

Cihazı yeniden çalıştırmadan önce temizleyiniz ve doldurunuz.

Lütfen "su depolarının boşaltılmaları" bölümünden bu işlemin tarifini bir daha okuyunuz.

Arızaların kendi kendinize giderilmeleri

Arıza durumu Sebebinin bulunması Giderilmesi
Suyun tadı ilginç. Su deposu uzun bir süre temizlen-medi mi?		Lütfen su deposunu temizleyiniz.
		Water Purifier cihazı uzun bir süre kullanılmadı mı?
		Filtre değiştirme zamanı geldi mi?
Su daha yavaş akmaktadır. Filtre değiştirme zamanı geldi mi? Gerekiyor ise filtreyi değiştiriniz.
			Su bağlantı vanası kapalı mı? Su bağlantı vanasını açınız.
			Su çok mu kirli? Bu durumda su iletim sisteminebir ön filtrenin tesis edilmesi gerekmektedir. Bu filtre BZ00PF1 sipariş numarası altında yetkili servisten temin edilebilmektedir.
Soğuk su alınamamaktadır. Soğuk su LED göstergelerinden en az biri yanıyor mu?		Cevap hayır ise, üç saniye için fonksiyonu açma amacıyla seçim tuşunu (soğuk su) basılı tutunuz.
		Cihaz elektrik şebekesine bağlı mı?
		Su bağlantı vanası kapalı mı? Su bağlantı vanasını açınız.
		Filtre değiştirme zamanı geldi mi?
		Soğutma sisteminde bir arıza bulunmaktadır.
Arıza durumu Sebebinin bulunması Giderilmesi
Sıcak su alınamamaktadır. Çocuk emniyeti LED göstergesi yanıyor mu?	Çocuk emniyeti açıktır. Çocuk emniyetini aktif konumdan çıkartınız.
	Sıcak su LED göstergesi yanıyor mu?	Cevap hayır ise sıcak su fonksiyonunu açınız. Bunun için seçim tuşunu (sicak su) 3 saniyelik bir süre için basılı tutunuz.
	Cihaz elektrik şebekesine bağlı mı?	Gerektiği durumda cihazı üzerinde bulunan tip levhası bilgileri doğrultusunda elektrik şebekesi ne bağlayınız.
	Isıtma sisteminde bir arıza bulunmaktadır.	Lütfen yetkili servis ile temasa geçiniz.
Su akmamaktadır veya sabit olarak belirlenmiş olan su miktarı ayarı değişkendir.	Filtre değiştirme zamanı geldi mi?	Gerekiyor ise filtreyi değiştiriniz.
	Su bağlantı vanası kapalı veya bağlantısı sökülmüş durumda mı?	Su bağlantı vanasını açınız.
	Su besleme hortumu)bükülmüş olabilmektedir.	Su besleme hortumunu kontrol ediniz.
	Su besleme hortumu aşırı uzun olabilmektedir.	Su besleme hortumunu azami olarak 5 metreye kadar kısaltınız.
	Su çıkışı arızalı olabilmektedir. Lütfen yetkili servis ile temasa geçiniz.
Cihaz çalıştığı sırada, birden tüm fonksiyonlar durmaktadır.	Su bir anda kapatıldı mı? Su besleme bağlantısını kontrol ediniz.
	Cihaz elektrik şebekesine bağlı mı?	Gerektiği durumda cihazı üzerinde bulunan tip levhası bilgileri doğrultusunda elektrik şebekesi ne bağlayınız.
Cihaz su sızdırmaktadır. Su, su deposu kapağından mı sızmaktadır?	Cihazı kapatınız ve şebeke fişini çekiniz. Su besleme bağlantısını kontrol ediniz.
	Su cihaz içersinden mi sızmaktadır?	Cihazı elektrik- ve su beslenme bağlantısından ayırınız ve yetkili servis ile temasa geçiniz.
Cihazdan kabarcık sesleri gelmektedir.	Cihaz şu anda su ile doldurulmaktadır.	Su depoları dolar dolmaz bu ses kesilecektir.
Cihazdan hırlama sesi gelmektedir.	Bu hırlama sesi kompresör tara-fından meydana getirilmektedir.	Bu ses yeterli miktarlarda kenar ve arka mesafesi yaratılarak azaltılabilmektedir.
LED göstergesi „sicak su” yanıp sönmektedir, LED göstergesi „soğuk su” sürekli yanmaktadır.	Filtre değiştirme zamanı geldi mi?	Gerekiyor ise filtreyi değiştiriniz.

Arıza durumu Sebebinin bulunması Giderilmesi
Aşağıda tarif edilen LED kombi-nasyonları yanıp sönmektedir:			Cihazda bir arıza bulunmaktadır. Lütfen yetkili servis ile temasa geçiniz.

Söz konusu arızanın giderilememesi durumunda, lütfen yetkili servis ile temasa geçiniz.

Tasfiye

Bu cihaz, ömrünü doldurmuş elektrikli ve elektronik cihazlar ile ilgili Avrupa yönetmeliği 2002/96/EG'ye (waste electrical and electronic equipment – WEEE) uygun Şekilde iŞaretlenmiştir. Bu yönetmelik, eski cihazların geri alımı ve değerlendirilmesi ile ilgili AB-çapındaki uygulamaların çerçevesini belirtmektedir.

Bu cihaz soğutma fonksiyonu için soğutma maddesi içermektedir. Bu maddelerin aslarına uygun bir biçimde atık giderme işlemlerine tabi tutulmaları gerekmektedir. Atık giderme işlemine dek, soğutma maddesi devir daim sisteminin borularına zarar vermeyiniz.

Garanti

Bu cihaz için, yutalışındaki mümessillikleri-mizin vermiş olduğu garanti şartları geçerlidir. Bu hususuda daha detaylı bilgi almak için, cihazı satın aldığınız satıcıya baş vurunuz.

Garanti süresi içerisinde bu garantiden yararlanabilmek için, cihazi satın aldığınız gösteren fişi veya faturayı göstermeniz şartır.

Değişiklikler olabilir.

Teknik veriler

Water purifier
Isıtma gücü W 300
Kompresör gücü A 0,6
MÖ-lambasının gücü W 5
Elektrik bağlantısı V	Hz	220–24050
Sıcak su depo kapasitesi I 1,2
Soğuk su depo kapasitesi I 2,3
Oda sıcaklığı depo kapasitesi I 3,0
Toplam depo kapasitesi I 6,5
Giriş ısı derecesi °C asgari olarak 5		ve azami olarak 35
Soğuk su ısı derecesi alanı °C 5 –9 gündüz		9–12 gece*
Sıcak su ısı derecesi alanı	°C 89–94 gündüz65–75 gece*
Soğuk su akış miktarı	litre/dakika	1,8
Sıcak su akış miktarı	litre/dakika	1,4
Oda sıcaklığında akış miktarı	litre/dakika	1,8
Isıtma süresi 1,0 I azami ısı derecesine olmak üzere(giriş ısı derecesi 12 °C) dakika 20
Soğutma süresi (soğuk su)	dakika	50
Dolum süresi (tüm depoların)	dakika	takriben 120
İşletim basıncı	MPa	0,14–0,83(1,4–8,3 bar)
Soğutma maddesi		R134a
Soğutma maddesi miktarı	g	40
Ebatları (Uzunluk x Genişlik x Yükseklik)	mm	510 x 260 x 440
Ağırlık, dolu olarak	kg	25

* = açık ışık sensoru konumunda

Spis treści
