GEBRUIKSAANWIJZING PE1200WS Pattfield

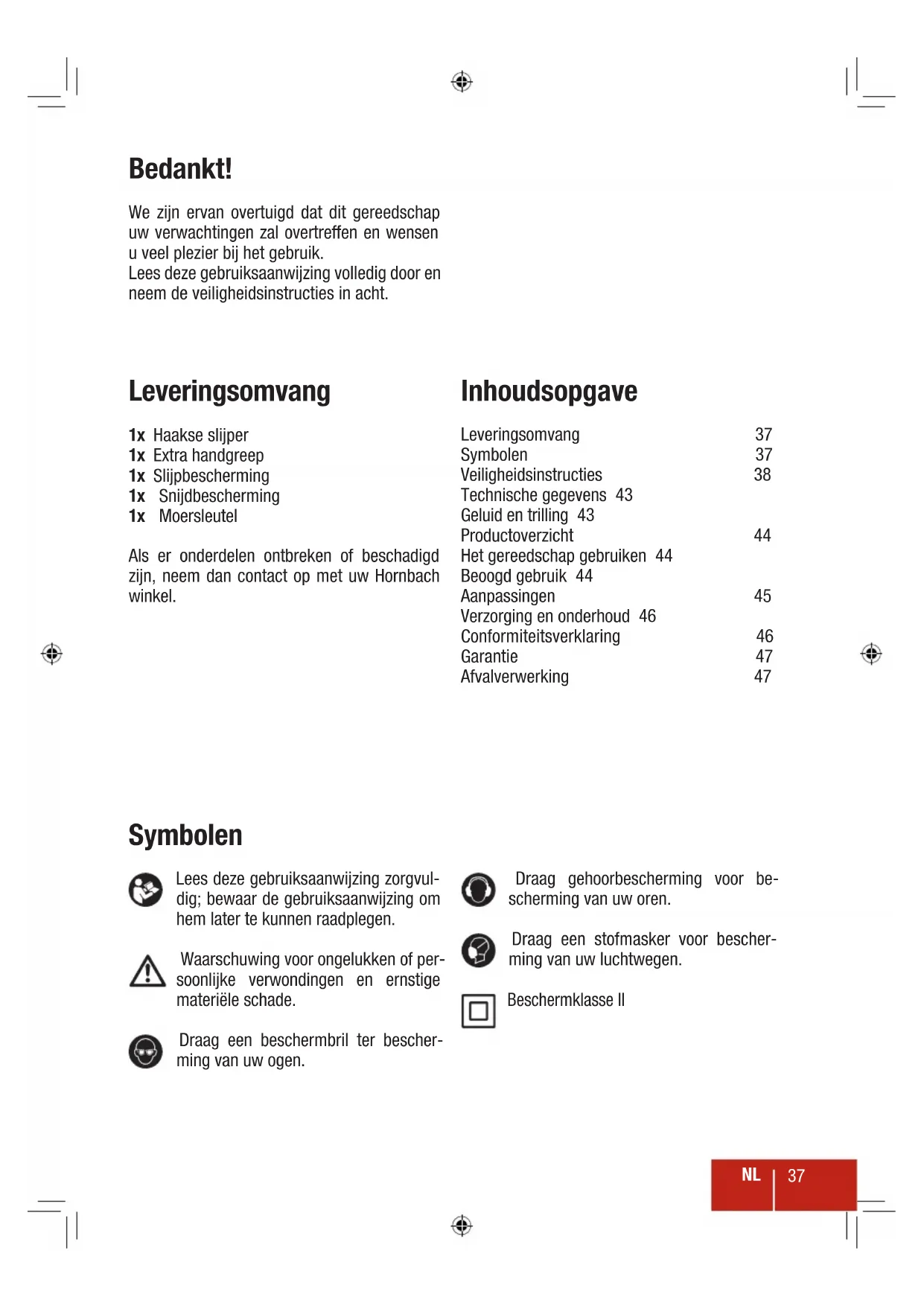

We zijn ervan overtuigd dat dit gereedschap uw verwachtingen zal overtreffen en wensen u veel plezier bij het gebruik. Lees deze gebruiksaanwijzing volledig door en neem de veiligheidsinstrumenties in acht.

Leveringsomvang

1x Haakse lijper
1x Extra handgreep
1x Slijpbescherming
1x Snijdbescherming
1x Moersleutel

Als er onderdelen ontbreken of beschadigd zich, neem dan contact op met uw Hornbach winkel.

Inhoudsopgave

Leveringsomvang 37

Symbolen 37

Veiligheidsinstructures 38

Het gereedschap gebruiken 44

Beoogd gebruik 44

Aanpassingen 45

Verzorging en onderhoud 46

Conformiteitsverklaring 46

Garantie 47

Afvalverwerking 47

Symbolen

Lees deze gebruiksaanwijzing zorgvuldig; bewaar de gebruiksaanwijzing om hem later te kunnen raadplegen.

Waarschuwing voor ongelukken of persoonlijke verwondingen en ernstige materiele schade.

Draag een beschermbril ter bescherming van uw ogen.

Draag gehoorbescherming voor bescherming van uworen.

Draag een stofmasker voor beschering van uw luchtwegen.

Beschemklasse II

Veiligheidsvoorschriften

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCHE GEREEDSCHAPPEN

WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle voor

schriften. Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1 VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot oncevallen leiden.
b) Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. Elektrische gereedschappen veroorzaken vomken die het stof of de dampen tot ontsteking konnen bredgen.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschapuit de buurt. Wanner u worden afgeleid, kut u de controle over het gereedschap verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van

buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zich goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlangkabel beperkt het risico van een elektrische schok.
1) Als het gebruik van het elektrische gereed-schap in een vochtige omgeving onvermijd-eIijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar verminder het risico van een elektrische schok.

3 VEILIGHEID VAN PERSONEN

a) Wees alert, let goed op wat u doet en gamet verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wonneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschemende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. Controler dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in hetstopcontact steekt of de accu aansluit en

voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

4 ZORGVULDIGE OMGANG MET EN ZORGVUL-DIG GEBRUK VAN ELEKTRISCHE GEREED-SCHAPPEN

d) Verwijder instelgereedschappen of schroeffsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e) Voorkom een onevenwichtigige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachte situations better onder controle honden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.
g) Wanneer stofafzigings- of stofopvangvoorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebrukt. Het gebruik van een stofafzuging beperkt het gevaar door stof.
a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoortbestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegelt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.

d) Bewaar nicht-gebrukte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er net mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen maar tegevaarlijk wanner deze door onervaren personen worden gebrukt.
e) Verzorg het elektrische gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderden zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderden voor het gebruik repareren. Veel ongevalten hebben hun oorzaak in slecht onderhoven elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en+zijn gemakkelijk te geleiden.
g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.

5 SERVICE

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de verilgheid van het gereedschap in stand blijft.

AANVULLENDE VEILIGHEIDSINSTRUCTIES VOOR HAAKSE SLIPERS

a) Dit elektrische gereedschap is bestem voor gebruik als slijper of snijdgeerdschap. Lees alle veiligheidswaarschwuwingen, instructien, illustrates en specificaties die bij dit elektrische gereedschap worden geleverd. Wanner u de onderstaande instructies veronachtzaamt, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel.
b) Bewerkingen zoals schuren, staalborstelen of polijsten dienen nicht met dit elektrische gereedschap te worden uitgevoerd. Het uivoeren van bewerkingen waarvoer het elektrische gereedschap Niet is ontworpen, hunnen gevaarlijke situates en persoonlijke verwondingen veroorzaken.
c) Gebruik geen accessoires die nicht spe-cifiek worden aanbevolen door de fabrikant. Het feit dat het accessoire op uw elektrische gereedschap kan worden aangesloten, vormt geen garantie voor veilige werkung.
d) De nominale snelheid van het accessoire要去 ten minste gelijk zijn aan de maximale snelheid die op het elektrische gereedschap staat vermeld. Accessoires die sneller draaien dan de nominale snelheid können breken en weg worden geslingerd.
e) De buitendiameter en de dikte van uw accessoire要去en zich binnen de capaciteitswaarde van uw elektrische gereedschap bevinden. Accessoires met incorrecte maten können nicht voldoende worden beschermd of gecontroleerd.
f) De asmaat van wielen, flenzen, acheer pads of enige andere accessoires moeten goed op de as van het elektrische gereedschap passen. Accessoires met gaten die Niet overeenkomen met de bevestiging van het elektrische gereedschap draaien met onbalans, trillen bovenmatig en konnen oncontroleerbaar worden.
g) Gebruik geen beschadigde accessoires. Contoleer het accessoire voor elk gebruik, bijvoorbeeld voor barsten en scheuren in schuurwieten. Als het elek

trische gereedschap of het accessoire is gevallen, inspecteer het dan op schade of installierer een onbeschadigde accessoire. Ga na het inspecteren en instalieren van een accessoire uit het bereik van de roterende accessoire staan (zorg er ook voor dat omstanders uit de buurt zich) en LAST het elektrische gereedschap een minuut op de maximale onbelaste snelheid draaien. Beschadigde accessoires gaanijdens deze test meestal kapot.

h) Draag een persoonlijke veiligheidsuitrusting. Afhankelijk van de toepassing een gezichtsmasker, oogscherm of veiligheidsbril dragen. Draag indien nodig een stofmasker, gehoorbescherming, handschoenen en werkplaatsschort diekleine scherpe ofwerkstukfragmenten konnen tegenhonden.De oogbescherming moet in staat+zijn rondvliegende deeltjes tegen te houden die ontstaan bij diverse bewerkingen. De stofmasker of adembescherming moet in staat,zijn deeltjes filteren die bij uw bewerkingen ontstaan. Langdurigeblootstelling aan een intens geluidsniveau kan tot gehoorschade leiden.

i) Houd omstanders op een veilige afstand van het werkgebied. Ledereen die het werkgebied betreedt,要去eien personlijke veiligheidsuitrusting dragen. Fragmenten van het werkstuk of defeche accessoires konnen wegliegen en verwondingenveroorzakenbuiten de onmiddelijk gebrukslocatie.
j) Houd het elektrische gereedschap al-leen vast aan de geisoleerde greepoppervlakken bij het uitvoeren van een bewerking waar bij het zaagccessoire in contact kan komen met verborgen bedrading of de eigen kabel. Wanneer het snijdaccessaire in contact komt met een kabel die onder spanning staat, kunnen blootliggende metalen onderdelen van het elektrische gereedschap onder spanning komen te staan; dit kan tot elektrische schokken leiden.
k) Plaats de kabel uit de buurt van het draaiende accessoire. Als u de contrôle verliest, kan de kabel worden doorgesne

den of vastgegrepen en kan uw hand of arm in het draaiende accessoire worden getrokken.

1) Leg het elektrische gereedschap nooit neer voordat het accessoire volledig tot stilstand is gekomen. Het draaiende accessoire kan zich aan het oppervlak vastgrijpen waardoor u controle over het elektrische gereedschap verliest.
m) Schakel het elektrische gereedschap Niet in als u het naast u draagt. Bij per ongeluk contact met het draaiende accessoire kan uw kleding worden vastgegrepen waardoor het accessoire in contact met uw lichaam komt.
n) Reinig de luchtopeningen van het elektrisch gereedschap regelmatig. De ventilator van de motor trekt stof maar binnen in de behuizing en te grote ophopingen van metaalpoeder+kunnen tot elektrische geva- ren leiden.
o) Gebruik het elektrische gereedschap Niet in de buurt van ontvlambare materialen. Deze materialen können door vonden gaan branden.
p) Gebruik geen accessoires die vloeibare koelmiddelen vereisen. Het gebruik van water of andere vloeibare koelmiddelen kan resulteren in elektricutie of elektrische schokken.

TERUGSLAG EN GERELATEERDE WAAR-SCHUWINGEN

Terugslag is een plotselinge reactie op een vastgeklemd of vastgelopen draaiwiel of een ander accessoire. Door het vastklemmen komt het draaiende accessoire snel tot stilstand, waardoor het elektrische gereedschap Niet langer onder controle is en zich in tegen-overgestelde richting van de draairichting van het accessoire beweegt.

Wanner een slijpschijf vast komt te zitten in het werkstuk of wordt afgeklemd, kan de rand van het wel zich op dat punt in het oppervlak van het materiaal werken waardoor het wel omhoogkomt of eruit springt. Het wel kan in de richting van de gebruiker of juist weg van

de gebruiker springen, afhankelijk van de draairichting van het wiel op het moment dat het vast komt te zitten. Slijpwielen konnen onder deze omstandigheden ook breken.

Terugslagen zijn het gevolg van verkeerd gebruik van het elektrische gereedschap en/of incorrecte bedieningsprocedures of -omstandigheden en+kunnen worden voorkomen door de juiste voorzorgsmaatregelen te nemen (zie hieronder).

a) Houd het elektrische gereedschap stevig vast en plaats uw lichaam en arm zodanig dat u terugslagkrachten kunt opvangen. Gebruik.altijd de extra handgreep, indien geleverd, voor maximale controle over terugslagen of torsiereactieijdens het starten. De gebruiker kan torsiereacties en terugslagkrachten beheersen indien de juiste voorzorgsmaatregelen worden genomen.
b) Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessoire kan terugslaan op uw hand.
c) Plaats uw lichaam Niet in het gebied waarin het elektrische gereedschap terrechtkomt bij terugslag. Door terugslag worden het gereedschap in de tegenoverligende richting van de draairichting van het wiei bewogen.
d) Wees extra voorzichtig bij het bewerken van hoeken, scherpe randen etc. Zorg dat het accessoire Niet springt of worden vastgeklemd. Bij hoeken, scherpe randen of wegspringen kan het draaiende accessoire worden vastgeklemd; dit leidt tot verlies van contrôle of terugslagen.
e) Plaats geen kettingzaag-houtsnijdblad of getand zaagblad. Dergelijk bladen leiden regelmatig tot terugslagen en controleverlies.

VEILIGHEIDSWAARSCHUWINGEN VOOR SLIJP- EN SNIJDBEWERKINGEN:

a) Gebruik alleen wieltypen die voor uw elektrische gereedschap worden aanbevolen en de specifieke bescherming voor het geselecteerde wieI. Wielen waarvoor het elektrische gereedschap Niet is ontworpen, hunnen Niet voldoende worden beschermd en zich onveilig.
b) De bescherming moet stevig aan het elektrische gereedschap worden bevestigd voor maximale veiligheid, zodat een zo Klein möglich deel van het wiel worden blootgesteld in de richting van de gebruiker. De bescherming helpt de gebruiker te beschermen gegen gebroken wielfragmenten, per ongeluk contact met het wiel en vonden waardoor kleding vlam kan vatten.
c) De wielen mogen alleen worden gebrukt voor de aanbevolen toepassingen. Bijvoorbeeld: slijp Niet met de zijkant van het snijwiel. Slijpsnijdwieren zijn bestemd voor slijpen met de randen; zichwaartse krachten+kunnen ertoe leiden dat deze wie-len verbrijzelen.
d) Gebruik.altijd onbeschadigde wielflen- zen met de correcte maat en vom voor het geselecteerde wieI. De juiste wielflen- zen ondersteunen het wieI,waardoor de kans dat het wiei bredkt wordt gereduceerd. Flenzen van snijdwielen+kunnen anders+zijn dan die van slijpwielen.
e) Gebruik geen versleten wielen van gro ter elektrisch gereedschap. Wielen voor groter elektrisch gereedschap zicht voor de hogere snugheid van het kleinere gereedschap en konnen barsten.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN VOOR SLIJPENDE SNIJDBEWERKINGEN:

a) Druk het snijdwiel Niet vast en gebruik geen bovenmatige druk. Probeer geen bovenmatige diepe snede te make, Bo-venmatieg druk op het wiei verhoegt de be

lasting en de kans dat het wiei in de snede gaat draaien of vastzitten, plus de kans op terugslagen of breken van het wiei.

b) Plaats uw lichaam Niet in lijn met en achechter het draaiende wieel. Wanneer het wiel zich tijdens het gebruik weg van u beweegt, kan de möglichke terugslag ervoor zorgen dat het draaiende wiel en het elektrische gereedschap maar u toekommen.
c) Wonneer het wiel vast gaat zitten of bij ondebreken van het snijden, schakelt u het elektrische gereedschap uit en houdt u het elektrische gereedschap bewegingsloos totdat het wiel geheel stilstaat. Probeer nooit het snijdwiel uit de snede te verwijderen terwijl het wiel draait; hierdoor konnen terugslagen ontstaan. Onderzoek en neem corrigererende maatregelen om de oorzaak van het vastlopen van het wiel weg te nemen.
d) Hestart de snijdbewerking Niet opniew in het werkstuk. Laat het wiel op volledige slelheid komen en breng het vervolgens voorzichtig weer in de snede. Het wiel kan vastlopen, omhoog lopen of terugslaan als het elektrische gereedschap in het werkstuk worden herstart.
e) Ondersteunen panelen of groote werkstukken om het risico dat het wie vastloopt of terugslaat te minimaliseren. Grotere werkstukken buigen vaak door vanwege hun gewicht. Plaats aan beiden kanten ondersteuningen onder het werkstuk in de buurt van de snijdlijn en bij de rand van het werkstuk aan beiden kanten van het wie1.
f) Wees extra voorzichtig bij het maken van snedes in bestaande muren of andere blinde oppervlakken. Het wiei kan gas- of waterleidingen, elektrische bedra-ding of objcten raken die terugslag konnenveroorzaken.

Technische gegevens

Nominal voltage 230-240 V / 50Hz

Nominal vermogen 1200 W

Nominate nselheid (n) 3000 - 12000/min

Grootte van wie1 125 mm

Asgrootte M14

Beschermklasse / II

Geluidsdrukniveau (L_pA) 92 dB(A)/ onzekerheid K = 3 dB(A)

Geluidsvermögensniveau (L_WA) 103 dB(A) / onzekerheid K = 3 dB(A)

Max.trillingsemissie (a_h,AG) 3,47 m/s

2/ onzekerheid K = 1,5 m/s²

De vermelde waarden gelden voor nominale voltages U van 230 V. Voor lagere voltages en modellen voor specifieke landen können deze waarden variieren.

Let op het artikelnummer op het typeplaatje van het gereedschap. De handelsnamen van het individuele gereedschap können variieren.

Geluid en trilling

De waarden in deze gebruiksaanwijzing zijn gemeten met een gestandaardiseerde meetprocedure gespecifieerd in EN 60745 en kan worden gebruikt om gereedschappen te vergelijkden.

Dit kan worden gebruikt voor een voorafgaande beoordeling van bloatstelling. De gegeven trillingsgeevens vertegenwoordigen de belangrijkste toepassingen van het gereedschap, maar ander gebruik van het gereedschap of slecht onderhoud+kunnen resulteren in andere trillingsgeevens. Hierdoor kan het trillingsniveau significant toenemen gedurende de gehele werkperiode.

Bij een schatting van het trillingsniveau要去ek rekening worden gehonden met de tussenliggende perioden wanner het gereedschap is uitgeschakeld of is ingeschakeldmaar Niet feitelijk worden gebruikt.Dit kanresulteren in een veel lagere trillingsbelastinggedurende gehele werkperiode.

Er können aanvullende verilgheidsmaatregelen worden genomen om de gebruiker te beschermen gegen de gevolgen van trillingen: onderhoud het gereedschap en de accessoires goed, houd uw handen warm en organiseer werkpatronen.

Productverzicht

1 Snelheidsinstelling
2 As-vergrendelknop
3 Klemflens
4 Vergrendelingsbout
5 Connector extra handgreep
6 Kap van koolstofborstel
7 Aan/uit-schakelaar
8 Knop voor vergrendelen

A Slijpbescherming
B Snijdbescherming

Beoogd gebruik

Het gereedschap is bestemd voor snijden, opruwen en slijpen van materialen van metaal en steen zonder gebruik van water bijplaatsen van een geschikte snijd- of slijpschijf en de betreffende bescherming.

Het gereedschap is nicht bestemd voor commercieel gebruik.

Ander gebruik of modificatie van het gereed-schap worden beschouwd of onjuist gebruik en kan aanzienlijke bevaren opleveren.

Het gereedschap gebruiken

1. Zorg ervoor dat uw werkstuk nicht kan wegelijkden.
2. Om het gereedschap in te schakelen, houdt u de knop voor vergrendelen 8 ingedrukt. Druk daarna op de aan/uitschakelaar 7.
3. Laat het gereeschap ongeveer een minuut draaien op onbelaste snugheid en controllerer of het geinstalleerde wiei correct draait.

Slijpen:

De beste slijpresultaten worden bereikt met een naderingshoek van 30^ tot 40^ . Verplaats het gereedschap maar afterwards en voren met gemiddelde druk.

Let op! Gebruik nooit snijdschijven voor slijpen.

Snijden:

Tijdens het snijden het gereedschap Niet aan- drukken, scheef houden of slingeren. Schuif het voorzichtig aan voren met een snugheid die geschikt is voor het bewerkte materiaal. Het gereedschap moet.altijd in tegenovergestelde richting van de draairichting worden gebruikt, anders bestaat het gevaar dat het op ongecontroleerde wijze ut de snede komt.

1. Om het gereedschap uit te schakelen,
   laat u de aan/uit-knop 7 sheer los.

EXTRA HANDGREEP

1 Schreeexte batredgreendgeepwordebe vestigd op de speciale connector 5 aan beide kanten van het gereedschap.

Let op! rvoordat het gereedschap isuitgeschakeld en de stekker uit het contact is gehald.

2

speciale connector 5.

Controleer voor veilige werkomstandigeden de extra handgreep alhet gereedschap gemonteerd is.

SLIJPEN

1 AlsBevestligblessljpbeusogeniingedachet gereedschap en breng deze in de juiste positie zodate gebruiker worden beschermd gegen vonden. Sluit de hendel van de bescherming.

Let op! rvoir dat het gereedschap isuitgeschakeld en de stekker uit het contact is gehaal.

3A

WIELDIKTE:6-8MM

Installer een recht slijpwiel met de vergrendelingsbout 4 zodate de flens\ aar de machine wijst.

Houd de as-vergrendelknop 2 ingedrukt en zet de vergrendelingsbout 4 vast met de moersleutel.

2

zijnplaats vast zit, kan de belasting van de hendel worden verhoogd met een moersleutel.

3B

WIELDIKTE:6-8MM

Installer een verzonken slijpwiel met de vergrendelingsbout 4 zodate flens maar de machine wijst.

Houd de as-vergrendelknop 2 ingedrukt en zet de vergrendelingsbout 4 vast met de moersleutel.

SNIJDEN

1 AlsBewestigcbbschnejdbieschmeingocBopaan het gereedschap en breng deze in de juiste positie zDat de gebruiker worden beschermd gegen vonken. Sluit de hendel van de bescheming.

Let op! rvoor dat het gereedschap isuitgeschakeld en de stekker uit het contact is gehaal.

3A

WIELDIKTE:2-4MM

Installer een snijdwiel met de vergrendelingsbout 4 zodate flens weg van de machine wijst.

Houd de as-vergrendelknop 2 ingedrukt en zet de vergrendelingsbout 4 vast met de moersleutel.

2

zijnplaats vast zit, kan de belasting van de hendel worden verhoogd met een moersleutel.

3B

WIELDIKTE:2-4MM

Installer een verzonken snijdwiel met de vergrendelingsbout 4 zodate flens weg van de machine wijst.

Houd de as-vergrendelknop 2 ingedrukt en zet de vergrendelingsbout 4 vast met de moersleutel.

SNELHEIDSINSTELLING

1 De Gruhfrijfssneltheidskastelworgen het instellen van de bedrijfsnelheid.

Let op! Zorg ervoor dat u het ge-reedschap Niet blokkeert op lageid.

2

steld in zes stappen van:
MIN = 3000/min - MAX = 12000/min

Let op! Bedek de ventilatieopeningen Niet af tijdens bedrijf.

Verzorging en onderhoud

Let op! voor dat het gereedschap isuitgeschakeld en de stekker uit het contact is gehald.

• Zorg ervoor dat het gereedschap.altijd schoon, droog en vrij van olie of vet is.
• Draag een beschermbril om uw ogen te beschemmen tijdens het reinigen.
• Om veilig en correct te werkken, dieren de machine en de ventilatie-openingen.altijd schoon te worden gehonden.
• Controleer regelmatig of er stof vreemde voorwerpen in de roosters bij de motor en rond de aan/uit-schakelaar is gekomen. Gebruik een zachte borstel om eventuele stof te verwijderen.
• Als de behuizing van het gereedschap moet worden gereinigd, veeg deze dan schoon met een zachte vochtige doek. Er kan een mild schoonmaakmiddel worden gezruikt; gezruikECHTER nooit alcohol, benzine of een ander reinigingsmiddel.
• Gebruik nooit caustische middelen om plastic onderdelen te reinigen.
• Smeer alle bewegende onderdelen regelmatig.
• Controller regelmatig alle bevestigingen. Deze können na verloop vanijd losraken vanwege de trillingen.
• De motorborstels können alleen worden verrangen door een gekwalificeerde persoon.

Let op! Als de stroomkabel is beschadigd, moet deze worden ver-

vangen door de fabrikant, een servicemedewerker of een vergelijkbaar gekwalificeerde persoon om gevaar te voorkomen.

Conformiteitsverklaring

Wij verklaren dat het product beschreven bij de Technische gegevens:

ERGO TOOLS

1200 W Haakse slijper PE-1200WS

geproduedoor:

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Duitsland

voldoet aan de volgende richtlijnen:

Machinerichtlijn 2006/42/EC

EMC-richtlijn 2004/108/EC

en voldoet aan de volgende toepasselijk geharmoniseerde normen:

EN 60745-1:2009+A11:2010

EN 60745-2-3:2011

EN 55014-1:2006/+A1:2009/+A2 :2011

EN 55014-2:1997/+A1:2001/+A2:2008

EN 61000-3-2:2006/+A1:2009/+A2:2009

EN 61000-3-3:2008

Andreas Back

Hoofd kwaliteitscontrole &

Geauthoriseerde persoon voor samenstelling van het technische dossier

Bornheim, 03-08-2013

Hornbach Baumarkt AG

Hornbachstraße 11

In geval van storingen met betrekking tot materiaal- of fabricagefouten neemt u contact op met uw Hornbach winkel:

1. Deze voorwaarden sluiten aanvullende garantieprestatiesuit en zijn Gratis.De wettelijke garantieregels blijven onaangetast geldig.
2. De garantieprestatie is beperkt tot materiaal- of fabricagefouten en het wegemen hiervan of anders het ruilen van het product. Aangezien once producten nicht zich gemaatk voor professioneel gebruik, beschouwen we het garantiecontract als ongeldig indien het product voor professionele toepassenen worden gebruikt. Uitgesloten zich garantieclaims voor transportschade, schade vanwege het Niet in ache nemen van de installmentie of de gebruiksaanwijzing (zoals aansluiting op het verkeerde voltage of incorrecte elektriciteit), onprofessionele installmentatie, misbruik of incorrect gebruik (zoals overbelasten van het product of gebruik van Niet goedgekeurde gereedschappen of accessoires), het Niet in ache nemen van de onderhoud- en veiligheidsregels, infiltratie van vreemde voorwerpen (zoals zand, stenen of stof), verkeerde krachten of door demens veroorzaakte gebeurtenissen (zoals schade door vallen) plus normale geaccep-teerde slijtage (zoals.Accupacks, messen enzovoort). De garantieclaim vervalt indien er ingrepen zich uitgevoerd.

3. De garantieperiode is drieJAar en begint op de dag van aankoop van het product. Garantieclaims moeten binnen twee weken na optreden van het defect worden ingediend. Garantieclaims die later worden ingediend, worden uitgesloten. De garantieperiode wordt Niet verlngd na reparatie of omruiling en erGaat geen neue garantieperiode in voor het product of eventuele reserveonderdelen.

4. Neem voor het indieren van garantieclaims contact op met uw Hornbach winkel en toon uw originele factuur of een ander gedateerd bewijs van aankoop. Bewaar waar om uw aankoopbon zorgvuldig. Leg de reden van uw claim zo goed möglichk uit. Als het defect onder once garantie valt, ontvangt u direct een gerepareerd of zichew product.

Afvalverwerking

Het logo met de doorgehaalde vuilnisbak geeft aan dat afgedankte elektrische en elektronische apparatuur geschaffen moet worden ingeleverd (WEEE). Dergelijk apparatuur bevat mogelijk gevaarlijke stoffen. Deze gereedschappen要去 worden ingeleverd bij een speciaal hiervooraangewezen inzamelpunt voor recyclung van WEEE en mogen Niet als ongesorteerd huisafval worden weggegooid. Op deze manier helpt u bronnen te sparen en het milieu te beschermen. Neem contact op met de lokke autoriteiten voor meer informatie.

Laat kinderen Niet spelen met plastic zakken en verpakkingsmaterial vanwege möglichke verwondingen en het verstikkingsgevaar. Bewaar dergelijk materiaal veilig of gooit het op milieuvriendelijk wijze weg.

tack!

Clasa de protectie II

Instruţiuni de siguranta

INDICATII GENERALE DE AVERTIZARE PEN-TRU SCULE ELECTRICE

AVERTISMENT Citi toate indicati de averizare si instruunile. Nerespectarea indicatilor de averizare si a instruunilor poate provoca electrocutare, incendii si/sau raniri grave.

Clasa de protectie / II

Nivel de presiune sonora (L_) 92 dB(A)/Incertitudine K = 3 dB(A)

Nivel de putere sonora (L_WA) 103 dB(A)/Incertitudine K = 3 dB(A)

Emisie max. de vibrati (ah,AG) 3,47 m/s ^2 / Incertitudine K = 1,5 m/s^2
