Producttype	Split-airconditioner
Merk	Panasonic
Model	CSXE15NKE3
Elektrische voeding	Enkelfasig, 230 V / 50 Hz
Technologie	Inverter
Bedrijfsmodi	Auto, Verwarmen, Koelen, Ontvochtigen, Ventilatie
Temperatuurbereik (koelen)	16 °C tot 32 °C (binnen)
Temperatuurbereik (verwarmen)	16 °C tot 30 °C (binnen)
Luchtreiniging	nanoe-G (ingebouwde generator)
Energiebesparingsfuncties	ECONAVI (bewegingssensor + zonlichtsensor)
Sensoren	Bewegingssensor (aanwezigheids- en bewegingsdetectie); Zonlichtsensor
Afstandsbediening	Draadloos, maximaal bereik 8 m
Timer	2 aan/uit programmeringen (ON/OFF)
Luchtfilter	Wasbaar, reiniging aanbevolen elke 2 weken
Onderhoud van nanoe-G generator	Reinigen met een droog wattenstaafje elke 6 maanden
Reiniging van het voorpaneel	Verwijderbaar en wasbaar met zeepwater
Veiligheid	Automatische uitschakeling bij fout; aanbeveling van een differentiaalschakelaar
Compressorbeveiliging	Herstartvertraging van 3 minuten
Koelmiddel	R32 (type niet gespecificeerd in de handleiding, standaardschatting)

Veelgestelde vragen - CSXE15NKE3 PANASONIC

Hoe gebruik ik de afstandsbediening om het apparaat aan te zetten?

Druk op de POWER-knop van de afstandsbediening. Zorg ervoor dat het display OFF aangeeft voordat u inschakelt. Het POWER-lampje knippert tijdens het opstarten.

Hoe reinig ik het luchtfilter?

Verwijder het voorpaneel en vervolgens het filter. Was het met schoon water (niet warmer dan 40 °C) zonder agressief wasmiddel. Laat het volledig drogen in de schaduw voordat u het terugplaatst. Het wordt aanbevolen om het elke twee weken te reinigen.

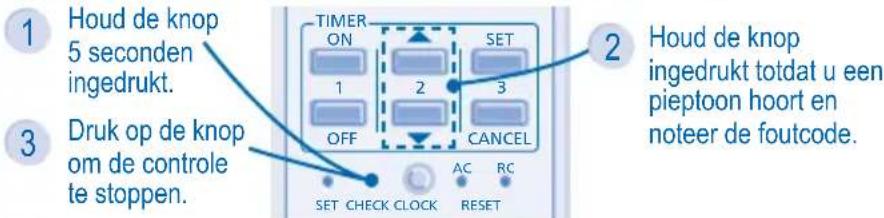

Wat moet ik doen als het TIMER-lampje knippert?

Gebruik de afstandsbediening om de foutcode op te halen: houd de TIMER ON-knop 5 seconden ingedrukt en druk vervolgens op SET tot u een pieptoon hoort. Noteer de code en neem contact op met een erkende dealer.

Hoe activeer ik de ECONAVI-modus?

Druk op de ECONAVI-knop van de afstandsbediening. Het bewegingssensorlampje knippert ongeveer 1 minuut. De sensor past vervolgens de temperatuur en luchtstroom aan op basis van de aanwezigheid en beweging van de bewoners.

Hoe gebruik ik de nanoe-G-functie?

Druk op de NANOE-G-knop. Deze functie kan worden geactiveerd, zelfs als het apparaat is uitgeschakeld. Het elimineert schadelijke micro-organismen (virussen, bacteriën). In de normale modus start het automatisch met het apparaat.

Wat moet ik doen als het apparaat niet voldoende verwarmt?

Controleer eerst de temperatuurinstelling (aanbevolen tussen 20 °C en 24 °C). Sluit deuren en ramen. Reinig het luchtfilter. Zorg ervoor dat de luchtinlaat/-uitlaat niet geblokkeerd zijn. Als het probleem aanhoudt, neem contact op met een erkende dealer.

Hoe stel ik de timer in om het apparaat in te schakelen?

Druk op TIMER ON om timer 1 of 2 te selecteren. Stel de gewenste tijd in met de +/- toetsen en druk vervolgens op SET om te bevestigen. De timer herhaalt zich dagelijks.

Wat is het aanbevolen temperatuurbereik voor verwarmen?

Om energie te besparen, stelt u de temperatuur in tussen 20 °C en 24 °C in de verwarmingsmodus. Vermijd het overschrijden van 30 °C.

Hoe reinig ik de nanoe-G-generator?

Schakel de stroom uit voor reiniging. Gebruik een droog wattenstaafje om de nanoe-G-generator te reinigen. Het wordt aanbevolen dit elke 6 maanden te doen.

Wat moet ik doen als het apparaat stopt en het POWER-lampje knippert in de verwarmingsmodus?

Dit is normaal: het apparaat is in een ontdooicyclus om ijsvorming op de buitenunit te voorkomen. De klep is gesloten en de ventilator kan tijdelijk stoppen. Wacht een paar minuten, de verwarming hervat automatisch.

GEBRUIKSAANWIJZING CSXE15NKE3 PANASONIC

Lees voor u het apparaat gebruikt deze gebruiksinstructies grondig en bewaar ze voor toekomstig gebruik.

ENGLISH

Hartelijk dank voor de aanschaf van de Panasonicairconditioner

INHOUDSOPGAVE

VEILIGHEIDSMAATREGELEN44~45

AFSTANDSBEDIENING46~48

BINNENUNIT49

PROBLEMEN OPLOSSEN50

INFORMATIE51

SNELLE GIDSACHTERKLEP

GEBRUIKSOMSTANDIGHEDEN
Gebruik deze airconditioner binnen het volgende temperatuurbereik

Temperatuur (°C)		Binnen		Buiten
		*DBT	*WBT	*DBT	*WBT
KOELEN	Max. 32	23 43 26
	Min. 16	11 5 4
VERWARMEN	Max. 30	- 24 18
	Min. 16	--15 -16

* DBT: Droge bolttemperatuur * WBT: Natte bolttemperatuur

OPMERKING: Dit model is niet geschikt voor 24 uur non-stop bedrijf in de verwarmingsmodus bij temperaturen beneden -15°C. Wanneer de buitentemperatuur beneden -15°C is en u dit model buiten de bovengenoemde omstandigheden gebruikt, kan het buitenapparaat bevriezen en ter beveiliging uitschakelen. bij -18°C.

OPMERKING : De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

SAFETY PRECAUTIONS

Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade wordt voorkomen.

Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassifi ceerd zoals hieronder is aangegeven:

WAARSCHUWING

Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel.

OPGEPAST

Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool verwijst naar een handeling die VERBODEN is.

Deze symbolen verwijzen naar handelingen die VERPLICHT zijn.

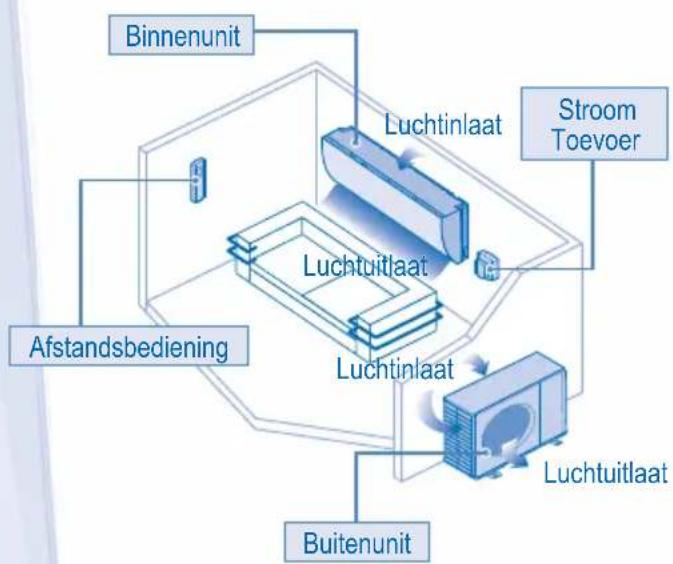


WAARSCHUWING

BINNENUNIT EN BUITENUNIT

Dit apparaat is niet bestemd voor gebruik door personen (kinderen inbegrepen) met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, tenzij onder toezicht van of na instructie door een persoon die voor hun veiligheid verantwoordelijk is. Pas op, dat kinderen niet met het apparaat spelen.

Vraag advies aan een geautoriseerde dealer of gespecialiseerde vakman, wanneer de unit schoongemaakt, gerepareerd, geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben.

Vraag een offi ciële dealer of specialist advies over het gebruik van een bepaald type koelmiddel. Het gebruik van een ander koelmiddel dan wordt opgegeven kan leiden tot beschadiging van het product, openbarsten van leidingen en letsel, enz.

Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Steek niet uw vingers of een voorwerp in de binnen- of buitenunit van de airconditioner, draaiende delen kunnen letsel veroorzaken.

Raak de buitenunit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok.

Stel het apparaat niet voor lange tijd direct bloot aan koude lucht. Dit om overmatige afkoeling te vermijden.

Ga niet op het apparaat zitten of staan, omdat u per ongeluk zou kunnen vallen.

AFSTANDSBEDIENING

Laat peuters en jonge kinderen niet met de afstandsbediening spelen om te voorkomen dat zij de batterijen per ongeluk doorslikken.

STROOM TOEVOER

Voorkom oververhitting of brand, gebruik niet een snoer waarin wijzigingen zijn aangebracht of dat uit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst.

Om oververhitting, brand of elektrische schokken te voorkomen:

- Sluit geen andere apparaten aan op hetzelfde stopcontact.

- Bedien het apparaat niet met natte handen.

- Laat geen knikken in het stroomsnoer komen.

- Werk niet met de unit en stop deze ook niet door de stekker in te steken of juist uit te trekken.

WAARSCHUWING
STROOM TOEVOER
	Indien het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een servicevertegenwoordiger van de fabrikant of een gelijkwaardig gekwalifi ceerd persoon om een mogelijk gevaar te voorkomen.
	U wordt ten zeerste geadviseerd de apparatuur te installeren met een differentieelschakelaar of een aardlekschakelaar.
	Om oververhitting, brand of elektrische schokken te voorkomen:• Steek de stekker goed in het stopcontact.• Men moet het stof op de stekker periodiek afvegen met een droge doek.
	Stop met het gebruiken van het product, wanneer er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit.(Risico op rook/brand/elektrische schok)Voorbeelden van abnormaliteit/storing• De ELCB stopt vaak.• Men merkt een brandgeur op.• Er wordt een abnormaal geluid of trilling van de eenheid opgemerkt.• Er lekt water uit de binnenunit.• Stroomsnoer of stekker wordt abnormaal heet.• Ventilatorsnelheid kan niet geregeld worden.• De eenheid stopt onmiddellijk met werken, zelfs als deze ingeschakeld is om te werken.• De ventilator stopt niet, zelfs niet als de eenheid stopt met werken.Neem onmiddellijk contact op met uw plaatselijke leverancier voor onderhoud/reparatie.
	Deze apparatuur moet worden geaard om te voorkomen dat een elektrische schok of brand ontstaat.
	U kunt een elektrische schok voorkomen door het apparaat uit te schakelen en de stekker uit het stopcontact te trekken:- Voordat de apparatuur wordt gereinigd of nagezien.- Wanneer de apparatuur lange tijd niet wordt gebruikt.- Bij buitengewoon krachtig onweer.

OPGEPAST

	OPGEPAST
BINNENUNIT EN BUITENUNIT
	Was de interne unit niet met water, benzeen, thinner of schuurpoeder om schade en roest bij de unit te vermijden.
	Deze stoffen mogen niet gebruikt worden voor tere apparatuur, voedsel, dieren, planten, versieringen of andere objecten. Doet u dit wel, dan kan dit leiden tot verslechtering van de kwaliteit.
	Voorkom dat een eventuele brand wordt aangewakkerd, gebruik geen apparatuur die brand kan veroorzaken, vóór de luchtuitlaat.
	Stel planten of ook huisdieren niet direct bloot aan de luchtstroming om letsel te voorkomen.
	Raak de scherpe aluminiumvin niet aan; scherpe delen kunnen blessures veroorzaken.
	Schakel de binnenunit niet in wanneer u de vloer in de was zet. Lucht het vertrek goed voordat u de unit inschakelt, wanneer u de vloer in de was hebt gezet.
	Installeer de unit niet in ruimten waar een oliedamp of rook hangt om schade aan de unit te voorkomen.
	Haal de unit niet uit elkaar om schoon te maken. Hierdoor voorkomt u letsel.
	Stap niet op een bank die niet stevig staat. Zo voorkomt men letsel.
	Zet geen vaas of object met water op de unit. Water kan de unit binnendringen en de kwaliteit van de isolatie verslechteren. Dit kan tot een elektrische schok leiden.
	Zet niet in de stand KOELEN/DROGEN lange tijd een raam of deur open.
	Zorg ervoor dat de afvoerslang goed aangesloten is en houdt de afvoer vrij van goten, houders en zorg ervoor dat deze niet in water ondergedompeld wordt om het lekken van water te voorkomen.
	Na een lange periode van gebruik of ook gebruik met brandbare apparatuur, moet u de ruimte goed luchten.
	Controleer, wanneer u de apparatuur lange tijd hebt gebruikt, dat het installatierek nog in goede staat is, zodat u er zeker van kunt zijn dat de unit niet kan vallen.
AFSTANDSBEDIENING
	Gebruik geen oplaadbare (Ni-Cd) batterijen. Hierdoor kan de afstandsbediening beschadigd raken.
	Om disfunctie of schade aan de afstandsbediening te voorkomen:Verwijder de batterijen indien het apparaat gedurende lange tijd niet zal worden gebruikt.Men moet nieuwe batterijen van hetzelfde type insteken en daarbij de vermelde polariteit volgen.
STROOM TOEVOER
	Trek niet aan het snoer als u de stekker uit het stopcontact wilt trekken. Dat kan een elektrische schok veroorzaken.

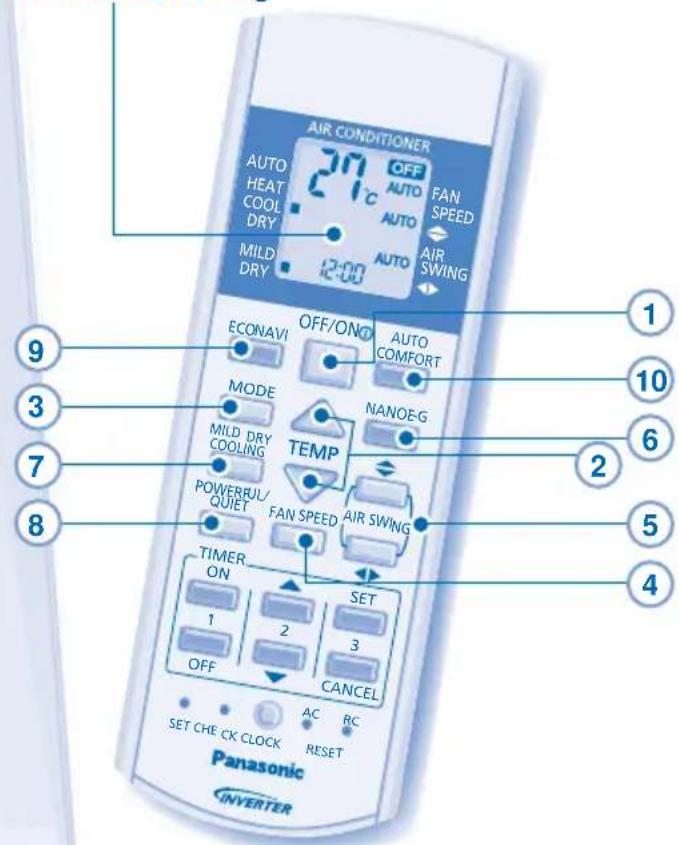

AFSTANDSBEDIENING

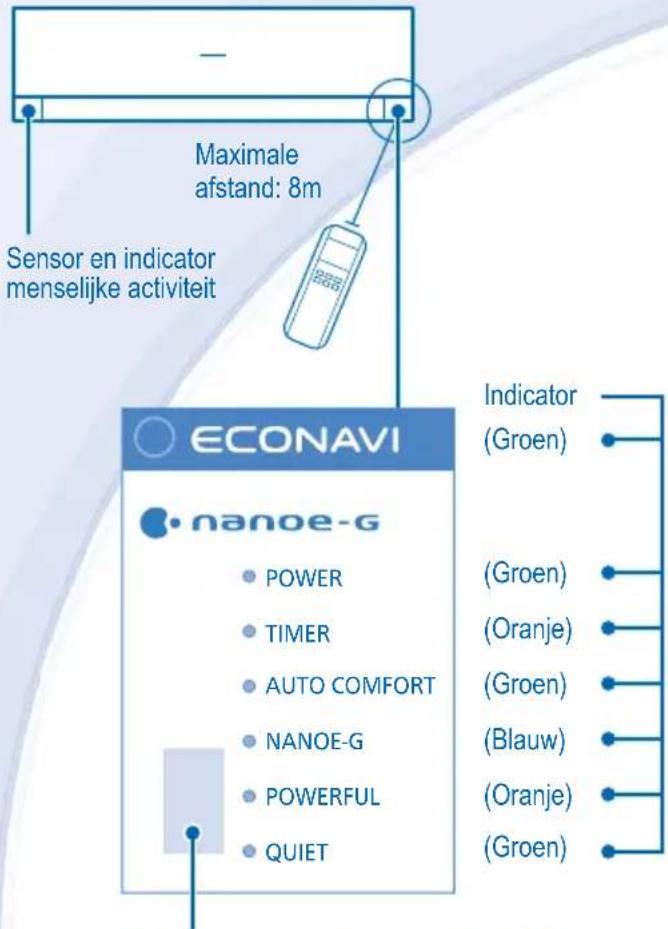

Maximale afstand: 8m Sensor en indicator menselijke activiteit ECONAVI • nanoe-G • POWER • TIMER • AUTO COMFORT • NANOE-G • POWERFUL • QUIET Indicator (Groen) (Groen) (Oranje) (Groen) (Blauw) (Oranje) (Groen)

Zonlichtsensor en ontvanger afstandsbediening

Display van de afstandsbediening

AIR CONDITIONER AUTO HEAT COOL DRY MILD DRY 27 OFF AUTO FAN SPEED AUTO AIR SWING 12:00 ECONAVI OFF/ON AUTO COMFORT MODE NANOE-G MILD DRY COOLING TEMP POWER/UL/ QUIET FAN SPEED AIR SWING TIMER ON SET 1 2 3 OFF CANCEL AC BC SET CHECK CLOCK RESET Panasonic INVERTER

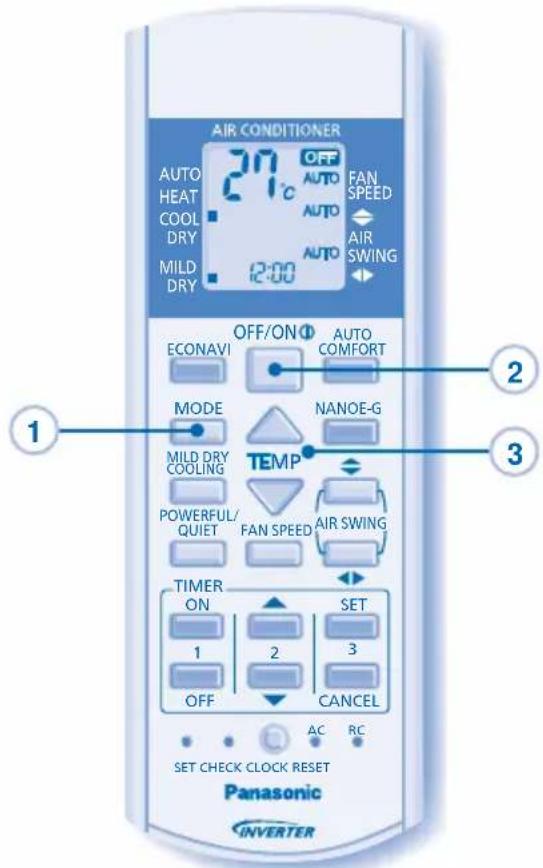

Druk op de knop van de afstandsbediening

1

HET TOESTEL AAN- OF UITSCHAKELEN

POWER

- Let s.v.p. goed op de OFF-indicatie op de afstandsbediening, om te vermijden, dat het apparaat ongewild start/stopt.

2

DE TEMPERATUUR INSTELLEN

• Instellingsbereik: 16°C \~ 30°C.
• De unit laten werken binnen de aangeraden temperatuur kan leiden tot energiebesparing.
  VERWARMINGSMODUS : 20°C \~ 24°C.
  KOELINGSMODUS : 26°C \~ 28°C.
  DROOGMODUS : 1°C \~ 2°C onder kamertemperatuur.

3

DE BEDRIJFSMODUS KIEZEN

AUTO MODUS - Voor uw gemak

• Tijdens werkingsmodus fl ikkert het werkingssignaal.
• Het apparaat kiest elke 10 minuten een bedrijfsstand, afhankelijk van de temperatuurinstelling en de kamertemperatuur.

VERWARMINGSMODUS - Genieten van warme lucht

- Het duurt even voordat de eenheid opwarmt. De powered knippert tijdens dit proces.

KOELINGSMODUS - Genieten van koude lucht

- Gebruik gordijnen om zonlicht en warmte van buiten te weren, om, tijdens de koeling, het energieverbruik te reduceren.

DROOGMODUS - Drogen van de omgeving

- Het apparaat werkt bij lage ventilatorsnelheid om zo voor een aangename koeling te zorgen.

4

VENTILATIESNELHEID SELECTEREN (5 OPTIES)

FAN SPEED

- Op AUTO wordt de snelheid van de binnenventilator automatisch aangepast, in overeenstemming met de bedrijfsmodus.

5

RICHTING VAN DE LUCHTSTROOM AANPASSEN (5 OPTIES)

AIR SWING

• Hiermee houdt u de kamer geventileerd.
• In de stand COOL/DRY, zwaaien de jaloezieën automatisch naar links/naar rechts en omhoog/omlaag, als AUTO is ingesteld.
• In de modus HEAT, als AUTO is ingesteld, zit de horizontale jaloezie op een vooraf bepaalde positie. De verticale jaloezie draait naar links/rechts, nadat de temperatuurt stijgt.

6

DE LUCHT ZUIVEREN

NANOE-G

• Verwijdert/deactiveert schadelijke micro-organismen zoals virussen, bacteriën, enz.
• Kan ook worden geactiveerd als de unit is uitgeschakeld. In deze stand kunnen de ventilatorsnelheid en de spreiding van de lucht niet worden aangepast.
  • nanoe-G start automatisch, zodra het unit aangeschakeld OFF/ON

wordt met

7

OM HET VOCHTIGHEIDSNIVEAU TE VERBETEREN

• Deze bedieningshandeling maakt de lucht minder droog en biedt u een comfortabele leefomgeving, alleen in de stand KOELEN.
• Wanneer u de richting van de verticale luchtstroom instelt op AUTO, wordt gestopt bij een lagere stand zodat de koude lucht u niet raakt. U kunt echter de stand van de lamellen met de hand aanpassen.

8

OVERSCHAKELEN TUSSEN MET KRACHT EN RUSTIG

POWERFUL/QUIET

→ QUIETPOWERFUL NORMAL

POWERFUL

SNEL TEMPERATUUR BEREIKEN

POWERFUL

- Deze functie stopt automatisch na 20 minuten.

QUIET

GENIETEN VAN EEN STILLE WERKING

QUIET

- Deze bedrijfsfunctie reduceert het geruis van de luchtstroom.

9

10

VOOR ENERGIEBESPARING & COMFORT LETTEN OP MENSELIJKE AANWEZIGHEID & ACTIVITEIT EN ZONLICHT

ECONAVI

Om energiebesparing te optimaliseren

ECONAVI

AUTO COMFORT

Voor maximaal comfort

AUTO COMFORT

• Wanneer men het apparaat activeert, zal de unit gedurende 1 minuut met initialiseren beginnen. De ECO-sensorindicator knippert achtereenvolgens.
• Na initialisatie zal de sensor voor menselijke activiteit beginnen met het opmerken van het niveau van de hittebron en de beweging. De unit past de temperatuur en de luchtstroom aan om u steeds op uw gemak te stellen.

Warmtebron & Beweging		NormaalHoogGleag
Stand KOELEN/DROOGIngestelde temperatuur	+1°C		+2°C
IngesteldeVentilatorsnelheid	+1 kraan*	-1°C	≤ Middelsteventilator

VERWARM-INGSMODUSIngestelde temperatuur	+0.3°C
IngesteldeVentilatorsnelheid		-2°C

* Gedurende de eerste 15 minuten of totdat de ingestelde temperatuur is bereikt.
- De sensor voor menselijke activiteit zal ook zoeken naar de ruimte van de hittebron en de beweging in een ruimte.

Indicator menselijke activiteit	Warmtebron & Beweging
	In linkerruimte van de kamer
	In rechterruimte van de kamer
	In het middengebied of meerdere gebieden van de kamer

- De unit zal de hittebron en de hotspot van beweging bepalen en automatisch de richting van de horizontale luchtstroom aanpassen of op een vooraf bepaalde positie vastleggen of naar links/rechts draaien.

Opmerkingsgebied (bovenaanzicht)

7m 120°

• Wanneer handmatige AIR SWING geselecteerd is, zal de werking als ECONAVI en AUTO COMFORT geannuleerd worden.
• De sensor voor menselijke activiteit zal misschien bewegende voorwerpen die meer dan 7 meter zijn verwijderd of die zich buiten de detectiehoek bevinden, niet detecteren.
• De gevoeligheid van de sensor voor menselijke activiteit wordt beïnvloed door de plaatsing, de bewegingssnelheid, het temperatuurbereik, enz. van de binnenunit.
• De sensor voor menselijke activiteit zal misschien:
• Lets dat dezelfde warmte-uitstraling & beweging heeft als een mens, bijvoorbeeld een huisdier, enz. ten onrechte waarnemen als ware het een persoon.
• Ten onrechte niet de warmte-uitstraling & beweging van iemand waarnemen als een persoon zich een bepaalde tijd niet beweegt.
• Tijdens de werking van ECONAVI neemt de zonlichtsensor de intensiteit waar van het zonlicht dat door de vensters naar binnen valt en bepaalt het verschil tussen zonnige en bewolkte/nachtelijke omstandigheden en optimaliseert verder de energiebesparing door de temperatuur aan te passen.

Omgevingsomstandigheden	Nacht	ZonnigBewolkt/Nacht	ZonnigB
Stand KOELEN/DROOGIngestelde temperatuur		+1°C
VERWARM-INGSMODUSIngestelde temperatuur		-1°C	-1°C

ECONAVI inschakelen bij bewolking /'s nachts
ECONAVI inschakelen bij zonneschijn
- In een vertrek zonder venster of met een dik gordijn zal de zonlichtsensor de omstandigheden beoordelen als bewolkt/nachtelijk.

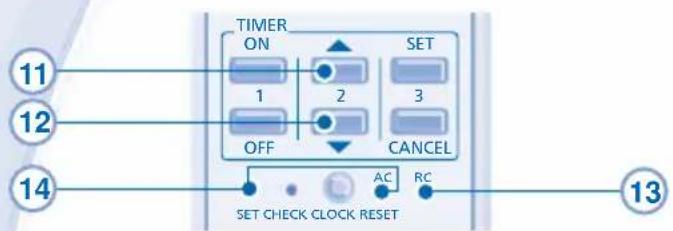

AFSTANDSBEDIENING

11

Houd deze toets 5 seconden ingedrukt, om de helderheid van de indicator van het apparaat te dimmen of te terug te zetten.

12

Houd deze toets ongeveer 10 seconden ingedrukt, om de ingestelde temperatuur in °C of °F te tonen.

13

Druk op deze toets, om de standaardinstelling van de afstandsbediening terug te zetten.

14

Deze toets wordt in normaalbedrijf niet gebruikt.

TIMER ON 1 2 SET OFF 3 CANCEL AC RC SET CHECK CLOCK RESET 11 12 14 13

DE TIMER INSTELLEN

• Er zijn 2 stel AAN- en UIT-timers beschikbaar voor het IN - of UIT-schakelen van de unit op verschillende voorafi ngestelde tijdstippen.
• Stel elk van de timers in door onderstaande procedures uit te voeren:

OFF

Stel de timer in op ON of OFF

Stel de tijd in

Bevestig

• Voorbeeld van toepassing in de woonkamer:

's morgens: AAN ⓞ1 om 07:00 (Wakker worden)

UIT 2dm 08:00 (Naar het werk)

's avonds: AAN on 17:00 (Weer thuis)

UIT com 22:00 (Slapen)

• Druk als u de AAN- of UIT-timer wilt uitschakelen op

en selecteer respectievelijk edf en2

druk daarna op CANCEL.

- Als de timer is uitgeschakeld, handmatig of als gevolg van een stroomstoring, kunt u de timer herstellen door

respectievelijk OFF te selecteren door op edf

2 te drukken en daarna op te drukken.

• De timer die het eerst in werking zal treden, wordt weergegeven en wordt vervolgens geactiveerd.
• Wanneer de ON-timer ingeschakeld is, start het apparaat eventueel (tot 35 minuten) vóór het eigenlijke geprogrammeerde tijdpunt, om op tijd de gewenste temperatuur te bereiken.
• De timer-functie baseert op de, afstandsbediening ingestelde, uurtijd en wordt, eenmaal geprogrammeerd, dagelijks herhaald. Voor het instellen van de uurtijd verwijzen wij naar Voorbereiding Afstandsbediening op de achterkant hiervan.

OPMERKINGEN

NANOE-G

-

-

POWERFUL/

QUIET

-

- Kan worden geactiveerd in alle standen en kan worden uitgeschakeld door de betreffende knop weer in te drukken.

POWERFUL/

QUIET

• Kunnen niet tegelijkertijd worden geselecteerd.
• Kan niet worden geactiveerd zolang de bedieningshandeling "MILD DROOG KOELEN" is geactiveerd.

OPGEPAST

• Schakel de voeding uit en trek de stekker uit het stopcontact, voordat u het apparaat reinigt.
• Raak niet de aluminium vin aan, het scherpe deel kan letsel veroorzaken.

REINIGINGSINSTRUCTIES

• Gebruik geen benzeen, verdunner of schuurpoeder.
• Gebruik alleen zeep (≈ pH7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40°C.

TIP

- Voer regelmatig schoonmaakwerkzaamheden uit zodat u er zeker van kunt zijn dat de unit optimaal presteert. Wanneer de unit vuil is kan een storing ontstaan en zult u mogelijk foutcode "H99" te zien krijgen. Vraag advies aan een offi ciële dealer.

• Stoot niet tegen de sensor, druk er niet hard op en duw er niet tegen met een scherp voorwerp. Dit kan I beschadiging en storing tot gevolg hebben.
• Plaats niet grote voorwerpen in de buurt van de sensor en houd verwarmingsunits of luchtbevochtigers buiten het detectiegebied van de sensor. Anders zou dit kunnen leiden tot storing van de sensor.

10 nanoe-G-GENERATOR

- Niet aanraken als het apparaat inbedrijf is.

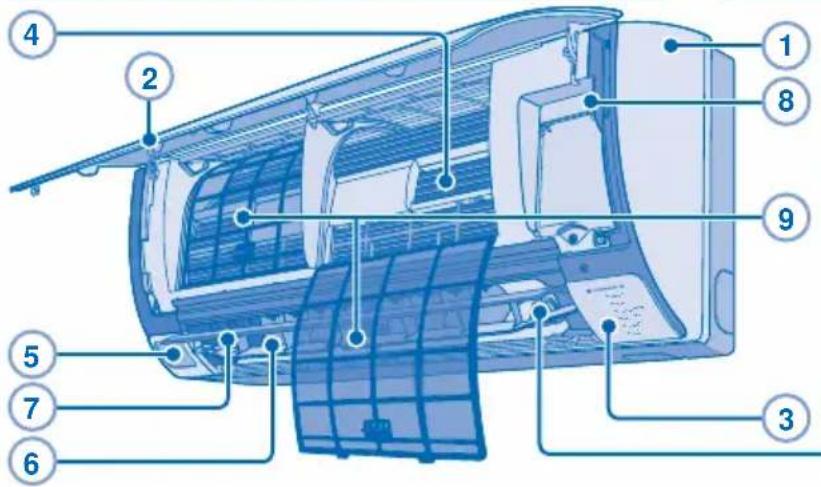

1 BINNENUNIT

• Veeg de unit zachtjes af met een zachte, droge doek.

2 VOORPANEEL

Verwijder het voorpaneel

• Trek het voorpaneel omhoog, om het te verwijderen.
• Was het voorzichtig af en droog het.

Maak het frontpaneel dicht

- Druk de beide uiteinden van het frontpaneel naar beneden en maak het goed dicht.

3 ZONLICHTSENSOR EN ONTVANGER AFSTANDSBEDIENING

4 ALUMINIUM VIN

5 SENSOR MENSELIJKE ACTIVITEIT

6 JALOEZIE VOOR LUCHTSTROOM IN HORIZONTALE RICHTING

- Niet handmatig regelen.

7 JALOEZIE VOOR LUCHTSTROOM IN VERTICALE RICHTING

- Niet handmatig regelen.

8 KNOP AUTO OFF/ON

- Wordt gebruikt, wanneer u de afstandsbediening niet bij de hand hebt of bij storingen.

Actie Stand
Druk 1 maal op de knop. Automatisch Houd de knop ingedrukt, totdat u één pieptoon hoort en laat de knop vervolgens los.
	Bij koelen
Houd de knop ingedrukt, totdat u één pieptoon hoort en laat de knop vervolgens los.Houdt opnieuw ingedrukt, totdat 2 pieptonen te horen zijn, en laat dan los.	Bij verwarmen
Druk op de toets, om uit te schakelen.

9 LUCHTFILTER

• De luchtfi Iters moeten elke twee weken worden gereinigd.
• Was/spoel de fi Iters voorzichtig met water om schade aan het oppervlakte van de fi Iters te voorkomen.
• Droog de filters goed in de schaduw, uit de buurt van vuur of direct zonlicht.
  • Vervang beschadigde filters.

10 nanoe-G-GENERATOR

Reinig met een droog wattenstaafje.

- U wordt aangeraden de actieve nanoe-G-generator elke 6 maanden te reinigen.

PROBLEMEN OPLOSSEN

De volgende symptomen geven niet een defect aan.

SYMPTOOM		OORZAAK
Er komt damp uit de binnenunit. ▶ • Condensatie door koelproces.
Tijdens werking klinkt er geluid van stromend water. ▶ • Stromend koelmiddel in het apparaat.
De ruimte heeft een vreemde geur.	▶	• Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding.
De binnenventilator stopt af en toe wanneer de ventilatorsnelheid is ingesteld op automatisch.	▶	• Zo verdrijft u de omgevingsgeuren.
De lucht stroomt zelfs nog verder nadat het bedrijf reeds gestopt is.	▶	• Extractie van de resterende warmte uit de binnenunit (hoogstens 30 seconden).
Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart.	▶	• De vertraging dient ter bescherming van de compressor van de unit.
Er komt water/stoom uit de buitenunit.	▶	• In de leidingen vindt condensatie of verdamping plaats.
TIMER-indicator is altijd aan. ▶ • Nadat de timer is ingesteld, worden de instelling dagelijks uitgevoerd.
POWER-indicator knippert in de stand VERWARMEN zonder toevoer van warme lucht (en jalouzie isgesloten).	▶	• De unit staat in de ontdooistand (en AIR SWING (Luchzwenking) is ingesteld op AUTO).
De binnenventilator stopt af en toe tijdens verwarmen. ▶ • Onbedoeld koelen voorkomen.
De POWER-indicator knippert voordat de unit wordt ingeschakeld.	▶	• Dit is een initiele stap tijdens de voorbereiding voor werking wanneer de ON timer is ingeschakeld.
Krakend geluid tijdens bedrijf. ▶ • Temperatuurveranderingen veroorzaken expansie of contractie van het apparaat.
Twee of meer indicators voor menselijke activiteit gaan tegelijk aan.	▶	• Beoordeling van hittebron en bewegingsgebied gaan voort.

Controleer het volgende voordat u een onderhoudsmonteur belt.

SYMPTOOM	CONTROLEER
Verwarmings-/Koelingswerking werkt niet efficient.	Stel de temperatuur correct in.Sluit alle deuren en ramen.Maak de filters schoon of vervang ze.Verwijder elke obstructie bij de lucht in- en uitlaatopingen.
Luidruchtig tijdens werking. • Controleer of de unit is geinstalleerd op een helling.	Sluit het voorpaneel correct.
Afstandsbediening werkt niet.(De display is gedimd of het transmissiesignaal is zwak.)	Plaats de batterijen correct.Vervang zwakke batterijen.
Het apparaat werkt niet. • Controleer of de stroomonderbreker ontkoppeld is.	Controleer of de timers zijn ingesteld.
Het apparaat ontvangt geen signaal van de afstandsbediening.	Controller, of de ontvanger niet geblokkeerd wordt.Het een en ander fl uorescerend licht kan eventueel de signaalzender storen. Vraag advies aan een officiële dealer.

De unit stopt en de TIMER-indicator knippert.

Laat de foutcode verschijnen met behulp van de afstandsbediening.

1 Houd de knop 5 seconden ingedrukt. 2 Houd de knop ingedrukt totdat u een pieptoon hoort en noteer de foutcode. 3 Druk op de knop om de controle te stoppen. SET CHECK CLOCK RESET SET ON 1 2 3 OFF CANCEL AC RC

4 Schakel de eenheid uit en deel de foutcode mee aan de geautoriseerde leverancier.

Opmerking:

- Bij bepaalde fouten kunt u de unit opnieuw opstarten met beperkte functies, er klinken dan 4 piepgeluiden bij het opstarten.

VOOR SEIZOENSINSPECTIE, NADAT HET APPARAAT LANG NIET IN GEBRUIK WAS

• Controleer de batterijen van de afstandsbediening.
• Controleer de inlaat- en uitlaatopeningen op obstructies.
• Gebruik de Auto OFF/ON-toets om de koel-/verwarmingsfunctie te kiezen; na 15 minuten looptijd is het volgende temperatuurverschil tussen inlaat- en uitlaatlucht normaal:
  Bij koelen: ≥ 8°C Bij verwarmen: ≥ 14°C

BIJ LANGDURIGE INACTIVITEIT

• Schakel de Verwarmingsstand gedurende 2 – 3 uur in. Dit is een alternatieve manier om vocht dat is achtergebleven in de interne onderdelen grondig te verwijderen en schimmelgroei te voorkomen.
  • Schakel de voeding uit en ontkoppel.
• Verwijder de batterijen uit de afstandsbediening.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT EN TREK DE STEKKER UIT HET STOPCONTACT en raadpleeg een bevoegde handelaar, onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.
• Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen.
• Er lekt water uit de binnenunit.
• De zekering springt regelmatig uit.
• De stroomdraad wordt onnatuurlijk warm.
• De schakelaars of knoppen werken niet zoals het hoort.

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie. [Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijensymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.

Pb

QUICK GUIDE/GUIDE RAPIDE/GUÍA RÁPIDA/KURZANLEITUNG/GUIDA RAPIDA/SNELLE GIDS

Remote Control Preparation • Préparation De La Télécommande • Preparación Del Mando A Distancia • Vorbereitung der Fernbedienung • Telecomando: Operazioni Preliminari • De Afstandsbediening Gereedmaken

Selecteer de gewenste stand.

2 OFF/ON

Start/stop het apparaat.

3 TEMP

Stel de gewenste temperatuur in.

AIR CONDITIONER AUTO HEAT COOL DRY MILD DRY 20°C OFF AUTO FAN SPEED AUTO AIR AUTO SWING 12:00 OFF/ON ECONAVI AUTO COMFORT MODE NANOE-G MILD DRY COOLING TEMP POWERFUL/ QUIET FAN SPEED AIR SWING THER ON SET 1 2 3 OFF CANCEL SET CHECK CLOCK RESET Panasonic INVERTER
