CSXE15NKE3 - Condizionatore PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Condizionatore split
Marca	Panasonic
Modello	CSXE15NKE3
Alimentazione elettrica	Monofase, 230 V / 50 Hz
Tecnologia	Inverter
Modalità di funzionamento	Auto, Caldo, Freddo, Deumidificazione, Ventilazione
Intervallo di temperatura (raffreddamento)	16 °C a 32 °C (interno)
Intervallo di temperatura (riscaldamento)	16 °C a 30 °C (interno)
Purificazione dell'aria	nanoe-G (generatore integrato)
Funzioni di risparmio energetico	ECONAVI (sensore di attività umana + sensore di luce solare)
Sensori	Sensore di attività umana (rilevamento di presenza e movimento) ; Sensore di luce solare
Telecomando	Senza fili, portata massima 8 m
Timer	2 programmazioni accensione/spegnimento (ON/OFF)
Filtro dell'aria	Lavabile, pulizia consigliata ogni 2 settimane
Manutenzione del generatore nanoe-G	Pulizia con un bastoncino di cotone asciutto ogni 6 mesi
Pulizia del pannello frontale	Rimovibile e lavabile con acqua saponata
Sicurezza	Arresto automatico in caso di anomalia ; raccomandazione di un interruttore differenziale
Protezione del compressore	Ritardo di riavvio di 3 minuti
Refrigerante	R32 (tipo non specificato nel manuale, stima standard)

Domande frequenti - CSXE15NKE3 PANASONIC

Come utilizzare il telecomando per accendere l'apparecchio?

Premere il tasto POWER del telecomando. Assicurarsi che il display indichi OFF prima di accendere. Il LED POWER lampeggia durante l'avvio.

Come pulire il filtro dell'aria?

Rimuovere il pannello frontale, quindi il filtro. Lavarlo con acqua chiara (non superiore a 40 °C) senza detergenti aggressivi. Asciugarlo completamente all'ombra prima di rimontarlo. Si consiglia di pulirlo ogni due settimane.

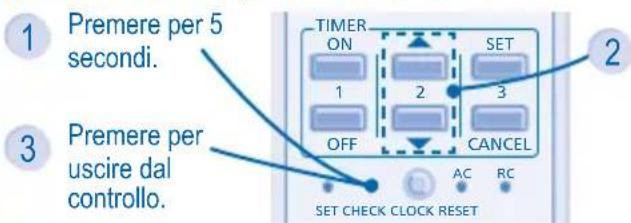

Cosa fare se il LED TIMER lampeggia?

Utilizzare il telecomando per recuperare il codice di errore: tenere premuto il tasto TIMER ON per 5 secondi, quindi premere SET finché non si sente un bip. Annotare il codice e contattare un rivenditore autorizzato.

Come attivare la modalità ECONAVI?

Premere il tasto ECONAVI del telecomando. Il LED di attività umana lampeggia per circa 1 minuto. Il sensore regola quindi la temperatura e il flusso d'aria in base alla presenza e al movimento degli occupanti.

Come utilizzare la funzione nanoe-G?

Premere il tasto NANOE-G. Questa funzione può essere attivata anche quando l'unità è spenta. Elimina i microrganismi dannosi (virus, batteri). In modalità normale, si avvia automaticamente con l'unità.

Cosa fare se l'apparecchio non riscalda abbastanza?

Controllare prima l'impostazione della temperatura (consigliata tra 20 °C e 24 °C). Chiudere porte e finestre. Pulire il filtro dell'aria. Assicurarsi che le entrate/uscite dell'aria non siano ostruite. Se il problema persiste, contattare un rivenditore autorizzato.

Come impostare il timer per accendere l'apparecchio?

Premere TIMER ON per selezionare il timer 1 o 2. Impostare l'ora desiderata con i tasti +/-, quindi premere SET per confermare. Il timer si ripete quotidianamente.

Qual è l'intervallo di temperatura consigliato per il riscaldamento?

Per risparmiare energia, impostare la temperatura tra 20 °C e 24 °C in modalità riscaldamento. Evitare di superare i 30 °C.

Come pulire il generatore nanoe-G?

Spegnere l'alimentazione prima della pulizia. Utilizzare un bastoncino di cotone asciutto per pulire il generatore nanoe-G. Si consiglia di farlo ogni 6 mesi.

Cosa fare se l'apparecchio si spegne e il LED POWER lampeggia in modalità riscaldamento?

È normale: l'unità è in ciclo di sbrinamento per evitare la formazione di brina sull'unità esterna. La serranda è chiusa e il ventilatore può fermarsi temporaneamente. Attendere alcuni minuti, il riscaldamento riprende automaticamente.

MANUALE UTENTE CSXE15NKE3 PANASONIC

Prima di utilizzare l'unità si prega di leggere attentamente le istruzioni e di conservare questo opuscolo per potervi fare riferimento in futuro.

NEDERLANDS

Grazie per aver acquistato un climatizzatore Panasonic

INDICE

PRECAUZIONI PER LA SICUREZZA	36~37
TELECOMANDO	38~40

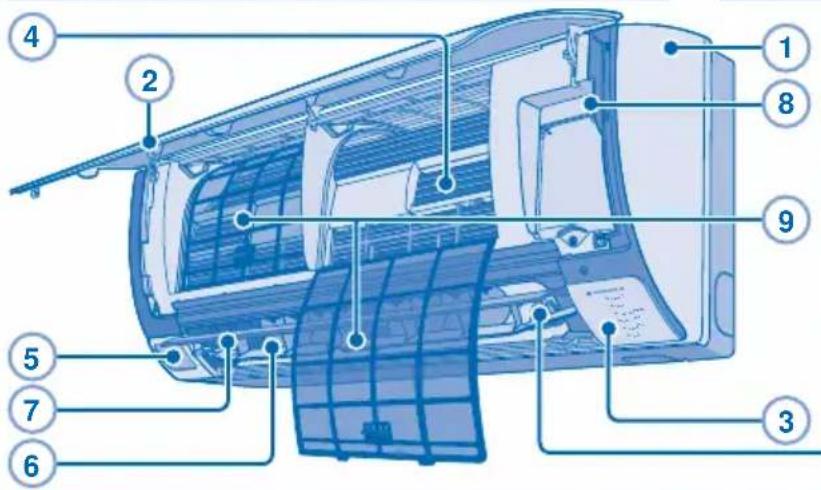

UNITÀ INTERNA	41
SOLUZIONE DEI PROBLEMI	42
INFORMAZIONI	43
GUIDA RAPIDA COPERCHIO POSTERIORE

CONDIZIONI OPERATIVE

Questo condizionatore può essere utilizzato con temperature rientranti nel seguente intervallo

Temperatura (°C)		Interna Esterna
		*DBT	*WBT	*DBT	*WBT
RAFFREDDAMENTO	Max. 32	23 43 26
	Min. 16	11 5 4
RISCALDAMENTO	Max. 30	- 24 18
	Min. 16	- -15 -16

* DBT: Temperatura con bulbo secco * WBT: Temperatura con bulbo bagnato

CAVVISO: Questo modello non è adatto al funzionamento ininterrotto per 24 ore in modalità di riscaldamento in temperature inferiori a -15°C. Quando la temperatura esterna è inferiore a -15°C e si utilizza questo modello al di fuori delle condizioni di cui sopra, l'unità esterna potrebbe bloccarsi e arrestare il funzionamento a -18°C, rispondendo ad un comando di sicurezza.

NOTA : le illustrazioni contenute in questo manuale sono riportate esclusivamente a scopo esplicativo e potrebbero differire dall'apparecchio vero e proprio. I contenuti del presente manuale sono soggetti a modifica senza preavviso e verranno aggiornati in base alle innovazioni future.

NEDERLANDS

Per evitare lesioni personali, lesioni ad altri o danni alla proprietà, rispettare quanto segue.

In caso di uso scorretto dovuto alla mancata osservanza delle istruzioni, si possono provocare incidenti o danni di varia natura, la cui gravità è indicata dai seguenti simboli:

AVVERTENZE

Questo simbolo indica un pericolo di morte o lesioni gravi.

ATTENZIONE

Questo simbolo indica un rischio di lesioni o danni materiali.

Le istruzioni sono classifi cate in varie tipologie, contrassegnate dai seguenti simboli:

Questo simbolo indica un'azione PROIBITA.

Questi simboli indicano azioni OBBLIGATORIE.

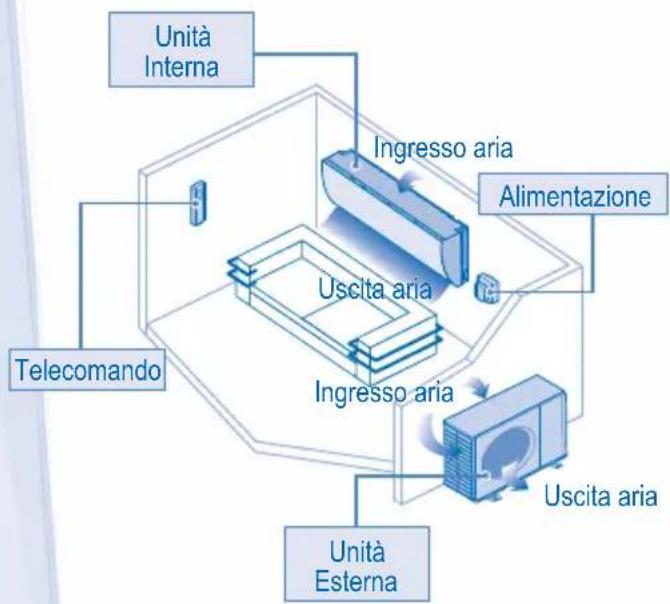


AVVERTENZE

L'uso di questo apparecchio non è destinato a persone con capacità fi siche, sensoriali o mentali ridotte (compresi i bambin i), o mancanza di esperienza o competenza, a meno che non siano supervisionate o istruite sull'uso dell'apparecchio da una persona responsabile della loro sicurezza. Fare attenzione che i bambini non giochi con l'apparecchio.

Per la pulizia delle parti interne, la riparazione, l'installazione, la rimozione e la reinstallazione dell'unità, consultare un rivenditore autorizzato o uno specialista. L'installazione e la manipolazione sbagliate causeranno perdite, scosse o incendio.

Consultare un rivenditore autorizzato o uno specialista per l'uso del tipo di refrigerante specifi cato. L'uso di un refrigerante diverso da quello specifi cato potrebbe causare danni al prodotto, ustioni e lesioni, ecc.

Non installare l'unità in un ambiente con atmosfera potenzialmente esplosiva o infi ammabile. La mancata esecuzione di ciò può causare un incendio.

Non inserire dita o altri oggetti nell'unità interna o esterna del condizionatore d'aria, i componenti rotanti possono provocare lesioni.

Non toccare l'unità esterna durante temporali con fulmini, ciò potrebbe provocare una scossa elettrica.

Non esporsi direttamente all'aria fredda per un periodo di tempo prolungato al fi ne di evitare un raffreddamento eccessivo.

Non sedersi o camminare sull'unità, si può cadere in modo accidentale.

TELECOMANDO

Non permettere a bambini piccoli di giocare con il telecomando, al fi ne di evitare che ingeriscano accidentalmente le batterie.

ALIMENTAZIONE

Per evitare surriscaldamento e incendio, non utilizzare un cavo modifi cato, un connettore, una prolunga o un cavo non specifi cato.

Per evitare surriscaldamento, incendio o shock elettrico:

- Non condividere la presa di corrente con altri apparecchi.

• Non utilizzare con mani bagnate.

- Non piegare eccessivamente il cavo di alimentazione elettrica.

- Non mettere in funzione o arrestare l'unità inserendo o tirando la spina di alimentazione.

AVVERTENZE
ALIMENTAZIONE
	Se il cavo di alimentazione è stato danneggiato, rivolgersi al produttore, ad un centro di assistenza autorizzato o ad un tecnico qualifi cato onde evitare rischi.
	Per evitare scosse o incendio, si raccomanda fortemente l'installazione di un salvavita contro le perdite a terra (ELCB) o un interruttore differenziale (RCD).
	Per evitare surriscaldamento, incendio o shock elettrico:Inserire correttamente la spina di alimentazione.La polvere che si deposita sulla spina di alimentazione deve essere periodicamente rimossa con un panno asciutto.
	Smettere di usare il prodotto quando si verifi ca un'anormalità/guasto escollegare la spina dalla presa di corrente o portare l'interruttore o il salvavita su OFF.(rischio di fumo/fi amme/scosse elettrice)Esempi di anormalità/guastoL'interruttore differenziale (ELCB) scatta di frequente.Si sente un odore di bruciato.Si nota un rumore o vibrazione anormale dell'unità.L'unità interna perde acqua.Il cavo o spina di alimentazione si scaldano in maniera anormale.Non è possibile controllare la velocità della ventola.L'unità smette immediatamente di funzionare quando la si accende.La ventola non si ferma neanche se si interrompe il funzionamento.Contattare immediatamente il rivenditore locale per la manutenzione/riparazione.
	Il presente apparecchio deve avere la messa a terra per prevenire scosse o incendio.
	Evitare scosse togliendo la corrente e staccando la spina nei seguenti casi:- Prima di pulire o eseguire la manutenzione.- Inutilizzo prolungato dell'apparecchio.- Attività anomala delle spie luminose.

ATTENZIONE

ATTENZIONE
UNITÀ INTERNA E UNITÀ ESTERNA
	Non lavare l’unità interna con acqua, benzene,diluenti o polveri detergenti aggressive al fi ne dievitare danni o corrosione all’unità.
	Non usare per la conservazione di attrezzaturadi precisione, cibo, animali, piante, lavorid’arte e altri oggetti. Ciò può provocare undeterioramento qualitativo, ecc.
	Per evitare la propagazione di un incendio, nonutilizzare apparecchi combustibili davanti allapresa d’aria.
	Non esporre piante o animali direttamente alfl usso dell’aria per evitare lesioni, ecc.
	Non toccare l’aletta in alluminioaffilata, parti affiliate possono causaredelle lesioni.
	Non accendere l’unità interna quando si passala cera sul pavimento. Dopo tale operazione,aerare accuratamente la stanza prima di metterein funzione l’unità.
	Non installare l’unità in aree con presenza di olioe fumo per prevenire danni all’unità.
	Non smontare l’unità per la pulizia al fi ne dievitare lesioni.
	Quando si pulisce l’unità, non salire su unapanca instabile per evitare lesioni.
	Non posizionare un vaso o un contenitored’acqua sull’unità. L’acqua può entrare nell’unitàe ridurre l’isolamento. Ciò può causare unoshock elettrico.
	Non aprire la fi nesta o la porta per un periododi tempo prolungato durante il funzionamento inmodalità FREDDO/SECCO.
	Assicurarsi che il tubo di drenaggio sia collegatocorrettamente e mantenere l’uscita dello scaricolibera da canali di scolo, contenitori oppure nonimmergere in acqua al fi ne di evitare la perditad’acqua.
	Dopo un lungo periodo di uso o un utilizzocon qualsiasi attrezzatura che funziona concombustibile, areare regolarmente la stanza.
	Quando l’apparecchio è stato utilizzato per unlungo periodo, assicurarsi che la struttura disostegno installata non si sia deteriorata, inmodo da evitare la caduta dell’unità.
TELECOMANDO
	Non utilizzare batterie ricaricabili (Ni-Cd).Può danneggiare il telecomando.
	Per prevenire malfunzionamenti o danni deltelecomando:Se si prevede che l’apparecchio rimarràinutilizzata per un periodo di tempo prolungato,rimuovere le batterie.Devono essere inserite nuove batterie dello stesso tipo che rispettano la polarità indicata.
ALIMENTAZIONE
	Non tirare il cavo per staccare la spina al fi ne diprevenire uno shock elettrico.

TELECOMANDO

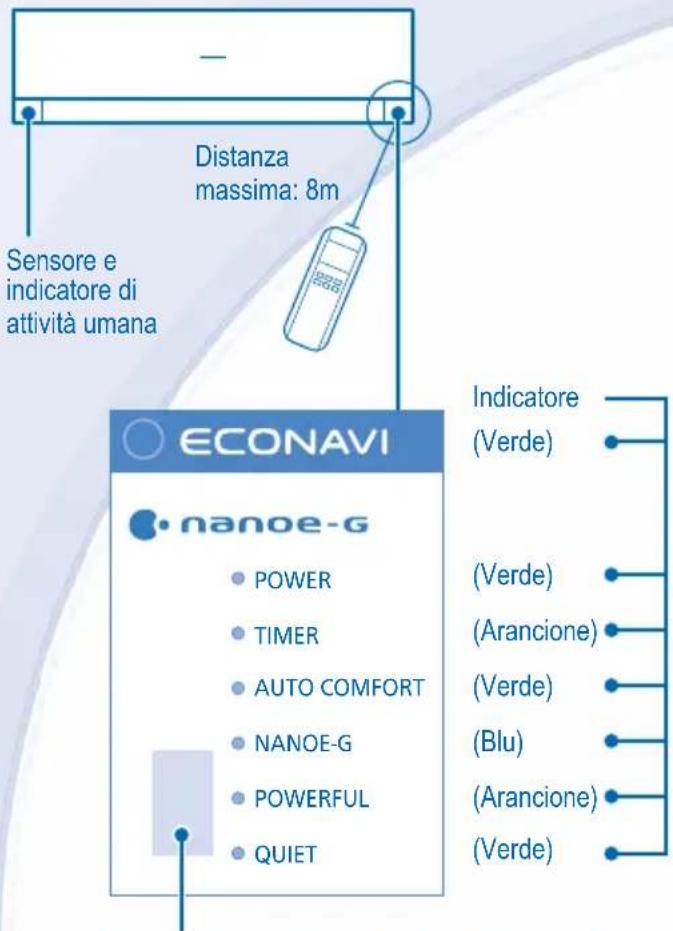

Distanza massima: 8m Sensore e indicatore di attività umana ECONAVI • nanoe-G • POWER • TIMER • AUTO COMFORT • NANOE-G • POWERFUL • QUIET Indicatore (Verde) (Verde) (Arancione) (Verde) (Blu) (Arancione) (Verde)

Sensore di luce solare e ricevitore telecomando

Display telecomando AIR CONDITIONER AUTO HEAT COOL DRY 21°C OFF AUTO FAN SPEED AUTO AIR SWING MILD DRY 12:00 ECONAVI OFF/ON AUTO COMFORT MODE MILD DRY COOLING TEMP NANOE-G POWERFUL/ QUIET FAN SPEED AIR SWING TIMER ON SET 1 2 3 OFF CANCEL AC RC SET CHECK CLOCK RESET Panasonic INVERTER

Premere il tasto del telecomando

1

PER ACCENDERE O SPEGNERE L'UNITÀ

POWER

- Si prega di notare l'indicazione di spegnimento (OFF) sul display del telecomando per evitare l'avvio/arresto accidentale dell'unità.

2

PER IMPOSTARE LA TEMPERATURA

• Gamma di selezione: 16°C \~ 30°C.
- L'utilizzo dell'unità entro la temperatura consigliata può determinare dei risparmi di energia. MODALITÀ RISCALDAMENTO : 20°C \~ 24°C. MODALITÀ RAFFREDDAMENTO : 26°C \~ 28°C. MODALITÀ DEUMIDIFICAZIONE : 1°C \~ 2°C in meno della temperatura ambiente.

3

PER SELEZIONARE LA MODALITÀ OPERATIVA

MODALITÀ AUTO - Per la propria comodità

• Durante le seleziona l'indicatore di alimentazione lampeggia.
- L'unità seleziona la modalità operativa ogni 10 minuti sulla base dell'impostazione della temperatura e della temperatura ambiente.

MODALITÀ RISCALDAMENTO - Per godere dell'aria calda

- L'unità richiede un po' di tempo per riscaldarsi. Durante questa operazione, l'indicatore POWER lampeggia.

MODALITÀ RAFFREDDAMENTO - Per godere dell'aria fresca

- Per risparmiare energia mentre il condizionatore è in modalità di raffreddamento, utilizzare delle tende per impedire l'ingresso di calore e della luce solare.

MODALITÀ DEUMIDIFICAZIONE - Per deumidià care l'ambiente

- La ventola dell'unità opera a bassa velocità, al fi ne di eseguire l'operazione di raffreddamento in maniera molto delicata.

4

SELEZIONE DELLA VELOCITÀ VENTOLA (5 OPZIONI)

FAN SPEED

- Per la modalità automatica, la velocità della ventola interna viene regolata automaticamente in base alla modalità operativa.

5

REGOLAZIONE DELLA DIREZIONE DEL FLUSSO DELL'ARIA (5 OPZIONI)

AIR SWING

• Mantenere l'ambiente ventilato.
• In modalità COOL/DRY (FREDDO/ASCIUTTO), se è impostata l'opzione AUTO, la griglia per lo spostamento dell'aria si muoverà a destra/sinistra e si alzerà e abbasserà automaticamente.
• In modalità HEAT (CALDO), se è impostata l'opzione AUTO, la griglia orizzontale per lo spostamento dell'aria si porta a una posizione predeterminata. La griglia verticale si sposta a destra/sinistra dopo che la temperatura aumenta.

6

PER PURIFICARE L'ARIA

NANOE-G

• Rimuove/disattiva microrganismi pericolosi quali virus, batteri, ecc.
• Può essere attivato anche quando l'unità è spenta. In tale situazione, la velocità del ventilatore e lo spostamento dell'aria non possono essere regolati.
  • Il comando nanoe-G si avvia automaticamente quando si

7

PER MIGLIORARE L'UMIDITÀ E IL LIVELLO DI CONDENSA

• Questa operazione riduce la secchezza dell'aria e crea un ambiente domestico confortevole con la sola modalità FREDDO.
• Quando la direzione del fl usso dell'aria verticale è impostata su AUTO, essa si arresta alla posizione più bassa per evitare il contatto con l'aria fredda. È però possibile regolare manualmente la direzione delle alette.

8

PER ALTERNARE TRA IL LIVELLO POTENTE E SILENZIOSO

POWERFUL/QUIET

→ QUIETPOWERFUL NORMAL

POWERFUL

PER RAGGIUNGERE RAPIDAMENTE LA TEMPERATURA

POWERFUL

- La funzione si arresta automaticamente dopo 20 minuti.

QUIET

PER GODERE DI UN FUNZIONAMENTO SILENZIOSO

QUIET

- Questa operazione riduce il rumore del fl usso d'aria dell'unità.

9

10

PER MONITORARE LA PRESENZA UMANA E L'ATTIVITÀ, LA LUCE SOLARE PER IL RISPARMIO ENERGETICO E LA COMODITÀ

ECONAVI

Per ottimizzare il risparmio energetico

ECONAVI

AUTO COMFORT ....

Per aumentare al massimo il benessere

AUTO COMFORT

• Quando una delle funzioni è attivata, l'unità comincerà ad inizializzare per circa 1 minuto. Indicatore di attività umana lampeggia in sequenza.
• Dopo l'inizializzazione, l'indicatore di attività umana comincerà a rilevare il livello della fonte di calore e del movimento, l'unità regola la temperatura e il fl usso dell'aria per mantenere il proprio benessere in modo regolare.

Fonte di calore e Movimento		NormaleAltaBalsante
Modalità FREDDO/SECCOImposta temperatura	+1°C		+2°C
Imposta Velocità Ventilatore	+1 colpetto*	-1°C	≤ Ventilatore medio

Modalità RISCALDAMENTOImposta temperatura	+0.3°C
Imposta Velocità Ventilatore		-2°C

* Per i primi 15 minuti o finché non si raggiunge la temperatura impostata.
- Il sensore di attività umana inizierà anche ad eseguire una scansione dell'area della fonte di calore e di movimento in una stanza.

Indicatore di attività umana	Fonte di calore e Movimento
	Sull'area a sinistra della stanza
	Sull'area a destra della stanza
	Sull'area al centro o aree multiple della stanza.

- L'unità determinerà la fonte di calore e il punto di movimento e regolerà automaticamente la leva direzionale del flusso d'aria orizzontale fissa ad una posizione predeterminata o oscillante a sinistra/destra.

Area di rilevamento (panoramica della parte superiore)

7m 120°

• Quando è stato selezionato l' AIR SWING manuale, la funzione ECONAVI e AUTO COMFORT sarà cancellata.
• Il sensore di attività umana può non rilevare oggetti in movimento ad oltre 7 mt. di distanza o al di là dell'angolo di rilevazione.
• La sensibilità del sensore di attività umana è influenzata dalla posizione dell'unità interna, dalla velocità di movimento, dalla gamma di temperatura, ecc.
• Il sensore di attività umana può:
• Scambiare erroneamente un oggetto con fonte di calore e movimento simile ad un essere umano, quali animali domestici, ecc. per un essere umano.
• Scambiare erroneamente come fonte di non calore e movimento una persona che non si muove per un certo periodo di tempo.
• Durante il funzionamento ECONAVI, il sensore di luce solare rileva l'intensità della luce solare proveniente dalle fi nestre e distingue tra condizione soleggiata e nuvolosa/notturna per ottimizzare il risparmio energetico regolando la temperatura.

Condizioni ambientali	Notte	SoleggiatoNuvoloso/ Notte	Soleggiato
Modalità FREDDO/SECCO Imposta temperatura		+1°C
Modalità RISCALDAMENTO Imposta temperatura		-1°C	-1°C

Abilitazione ECONAVI durante condizione nuvolosa/notturna
• Abilitazione ECONAVI durante condizione soleggiata
- In una stanza senza fi nestre o con tende spesse, il sensore di luce solare la valuta come condizione nuvolosa/notturna.

TELECOMANDO

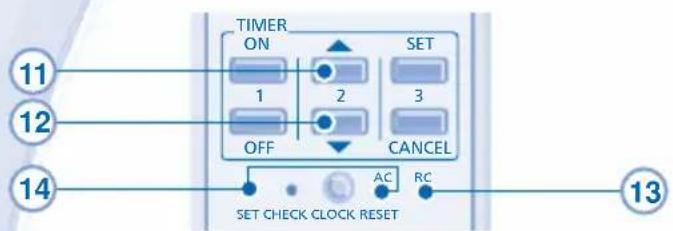

11 Tenere premuto per 5 secondi per oscurare o ripristinare la luminosità dell'indicatore dell'unità.
12 Tenere premuto per circa 10 secondi per mostrare l'impostazione della temperatura in °C o °F.
13 Premere per ripristinare l'impostazione predefi nita del telecomando.
14 Da non utilizzare in operazioni normali.

TIMER ON 1 2 SET OFF 3 CANCEL AC RC SET CHECK CLOCK RESET 11 12 14 13

IMPOSTAZIONE TIMER

• 2 apparecchi per il timer ON e OFF sono disponibili per l'ACCENSIONE o lo SPEGNIMENTO dell'unità a orari diversi predefi niti.
• Completare le seguenti procedure per impostare ciascun timer:

Selezionare l'accensione (ON) o lo spegnimento (OFF) del timer

IMPOSTAZIONE TIMER

Confermare

- Esempio di applicazione in un soggiorno: Mattina: ON 1alle 07:00 (Sveglia) OFF alle 08:00 (Fuori per andare al lavoro)

Sera: ON ⓞ2 alle 17:00 (Ritorno a casa)

OFF ⓞ2 alle 22:00 (Riposo notturno)

• Per annullare il timer ON o OFF, premere per selezionare i rispettivi e quindi premere CANCEL.
• Se il timer è annullato manualmente o a causa di un'interruzione di corrente, è possibile ripristinarlo nuovamente premendo ON o OFF SET per selezionar i rispettivi ed quindi premere.
• Il timer successivo sarà visualizzato e attivato in sequenza.
• Quando si imposta il Timer ON (accensione), l'unità potrebbe iniziare a funzionare prima dell'orario impostato (fino a 35 minuti prima), al fine di raggiungere in tempo la temperatura desiderata.
• Il funzionamento del timer si basa sull'orario impostato sul telecomando e si ripete quotidianamente una volta impostato. Per l'impostazione dell'orario, consultare Preparazione del telecomando nel coperchio posteriore.

NOTE

- Può essere attivato in qualsiasi modalità e può essere annullato premendo nuovamente il tasto corrispondente.

• Non può essere selezionato contemporaneamente.
• L'attivazione non è permessa durante la funzione "RAFFREDDAMENTO SECCO LEGGERO".

ATTENZIONE

• Spegnere l'apparecchio e staccare la spina prima di pulirlo.
• Non toccare l'aletta in alluminio, le parti affiliate potrebbero causare lesioni.

ISTRUZIONI PER IL LAVAGGIO

• Non lavare l'apparecchio con benzene, solventi o polveri abrasive.
• Impiegare esclusivamente saponi o detergenti neutri per la casa (pH7).
  • Non usare acqua ad una temperatura superiore a 40°C.

SUGGERIMENTI

- Per assicurare una performance ottimale dell'unità, pulizia e manutenzione devono essere eseguite a intervalli regolari. Una unità sporca può causare malfunzionamento e può essere visualizzato il codice di errore "H99". Consultare un rinvenitore autorizzato.

5 SENSORE DI ATTIVITÀ UMANA

• Non colpire il sensore o premere con forza su di esso, né maneggiarlo con un oggetto affi lato. Ciò può causare danni e malfunzionamento.
- Non collocare oggetti di grandi dimensioni vicino al sensore e conservare le unità di riscaldamento o gli umidifi catori della zona di rilevamento del sensore. Ciò può causare il malfunzionamento del sensore.

10 GENERATORE nanoe-G

• Non toccare mentre l'apparecchio è in funzione

1 UNITÀ INTERNA

- Asciugare l'apparecchio con un panno morbido e asciutto.

2 PANNELLO ANTERIORE

Rimuovere il pannello anteriore

• Sollevare e tirare per rimuovere il pannello anteriore.
  • Lavare delicatamente ed asciugare.

Chiudere il pannello anteriore

- Premere sulle estremità del pannello anteriore per chiuderlo in modo sicuro.

3 SENSORE DI LUCE SOLARE E RICEVITORE TELECOMANDO

4 ALETTA IN ALLUMINIO

5 SENSORE DI ATTIVITÀ UMANA

6 ALETTA DI DIREZIONE ORIZZONTALE DEL FLUSSO D'ARIA

• Non regolare manualmente.

7 ALETTA DI DIREZIONE VERTICALE DEL FLUSSO D'ARIA

• Non regolare manualmente.

8 TASTO AUTO OFF/ON

- Da utilizzare quando il telecomando è fuori posto o presenta anomalie.

Azione Modalità
Premere una volta. Automatico
Premere e tenere premuto fi no a quando non si sente 1 bip, quindi rilasciare.	Raffreddamento
Premere e tenere premuto fi no a quando non si sente 1 bip, quindi rilasciare.Premere nuovamente fi no a quando si sentono 2 bip, quindi rilasciare.	Riscaldamento
Premere il tasto per spegnere.

9 FILTRO DELL'ARIA

• Ogni due settimane è necessario pulire i fi ltri dell'aria.
• Lavare/risciacquare delicatamente i fi ltri con acqua al fine di evitare danni alla loro superficie.
• Asciugare accuratamente i fi ltri all'ombra, lontano da fi amme o dalla luce diretta del sole.
• Sostituire i fi ltri danneggiati.

10 GENERATORE nanoe-G

Pulire con un bastoncino di cotone asciutto.

- Si raccomanda di eseguire la pulizia del generatore nanoe-G ogni 6 mesi.

SOLUZIONE DEI PROBLEMI

Le condizioni seguenti indicano un guasto.

CONDIZIONE		CAUSA
Sembra che dall’unità interna fuoriesca della nebbia. ▶ • Rumore di acqua durante il funzionamento. ▶ • Flusso del refrigerante all’interno dell’unità.		Effetto di condensa dovuto al processo di raffreddamento.
L’ambiente ha un odore particolare. ▶ • Può essere dovuto a un odore di umido proveniente dai muri, ai tappeti, dai mobili o dagli indumenti presenti nella stanza.
La ventola interna si arresta di tanto in tanto quando si imposta la modalità di regolazione automatica della velocità della ventola.	▶	• Ciò consente di eliminare gli odori circostanti.
Il fl usso continua anche dopo l’interruzione del funzionamento.	▶	• Eliminazione del calore restante dall’unità interna (massimo 30 secondi).
L’operazione è ritardata di qualche minuto dopo il riavvio. ▶	•	Il ritardo è una protezione del compressore dell’apparecchio.
Dall’unità esterna fuoriesce acqua/vapore. ▶ • Condensa o evaporazione nei condotti.
L’indicatore TIMER rimane sempre acceso.	▶	• L’impostazione Timer si ripete quotidianamente una volta impostata.
La spia POWER lampeggia durante la modalità RISCALDAMENTO mentre l’aria fornita non è più calda (e la griglia è chiusa).	▶	• L’unità è in modalità di sbrinamento (e l’ALETTA DELL’ARIA è impostata su AUTO).
La ventola interna si arresta di tanto in tanto quando si imposta la modalità riscaldamento.	▶	• Funzionalità studiata per evitare un effetto di raffreddamento non intenzionale.
L’indicatore POWER lampeggia prima che si accenda l’unità.	▶	• Si tratta di un passo preliminare in vista del funzionamento quando si imposta il timer di accensione.
Rumori di urti durante il funzionamento.	▶	• I cambiamenti di temperatura causano l’espansione/contrazione dell’unità.
2 o più indicatori di attività umana si accendono simultaneamente.	▶	• Verifica della fonte di calore e area di movimento in svolgimento.

Eseguire i controlli seguenti prima di rivolgersi all'assistenza.

CONDIZIONE	CONTROLLARE
La modalità di riscaldamento/raffreddamento non funziona in maniera effi ciente.	Impostare la temperatura corretta.Chiudere tutte le porte e fi nestre.Pulire o sostituire i fi ltri.Eliminare le eventuali ostruzioni alle bocchette di ingresso ed uscita dell'aria.
Rumore durante il funzionamento.	Verifi care che l'unità sia stata installata in maniera inclinata.Chiudere correttamente il pannello anteriore.
Il telecomando non funziona.(Il display è oscurato oppure il segnale di trasmissione è debole.)	Inserire le batterie in maniera corretta.Sostituire le batterie quasi scariche.
L'apparecchio non funziona.	Verificare se è si è attivato l'interruttore di circuito.Verifi care se sono stati impostati i timer.
L'unità non riceve il segnale dal telecomando.	Assicurarsi che il ricevitore non sia ostruito.Alcune luci fi uorescenti potrebbero interferire con il trasmettitore di segnale. Consultare un rinvenitore autorizzato.

L'unità si arresta e l'indicatore TIMER lampeggia.

Usare il telecomando per vedere il codice di errore.

Premere per 5 secondi. Premere per uscire dal controllo. SET CHECK CLOCK RESET 1 2 3 OFF SET CHECK CLOCK RESET AC RC TIMER ON SET CANCEL

4 Spegnere l'unità e mostrare il codice di errore al rivenditore autorizzato.

Nota:

- Per alcuni errori è possibile riavviare l'unità con una operazione limitata con 4 bip durante l'avvio.

PER L'ISPEZIONE STAGIONALE DOPO UN PERIODO DI INATTIVITÀ PROLUNGATO

• Controllo delle batterie del telecomando.
- Nessuna ostruzione alle bocchette di ingresso ed uscita dell'aria.
- Usare il tasto OFF/ON automatico per selezionare la funzione di raffreddamento/riscaldamento dopo 15 minuti dal funzionamento, è normale avere la seguente differenza di temperatura tra le bocchette di entrata e di uscita dell'aria:
Raffreddamento: ≥ 8°C Riscaldamento: ≥ 14°C

PRIMA DI LUNGHI PERIODI DI INATTIVITÀ

• Attivare la funzione di Riscaldamento per 2-3 ore quale alternativa per rimuovere completamente l'umidità rimasta nelle parti interne, in modo da evitare la formazione di muffa.
• Spegnere l'apparecchio e scollegare il cavo di alimentazione.
• Togliere le batterie dal telecomando.

TOGLIERE LA CORRENTE E STACCARE LA SPINA, quindi consultare un rivenditore autorizzato in base alle seguenti condizioni:

• Durante il funzionamento si sentono rumori anomali.
• Penetrazione di acqua o di corpi estranei nel telecomando.
  • L'unità interna perde acqua.
  • L'interruttore salvavita scatta frequentemente.
• Il cavo di alimentazione su surriscalda in modo anomalo.
• Funzionamento anomalo di interruttori o pulsanti.

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale):

Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

VEILIGHEIDSMAATREGELEN

Selezionare la modalità desiderata.

Avviare/arrestare l'apparecchio.

Selezionare la temperatura desiderata.
