GEBRUIKSAANWIJZING PDOS 200 B2 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

FR BE

TOURETÀ MEULER DOUBLE

Vouw voor het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE AT CH

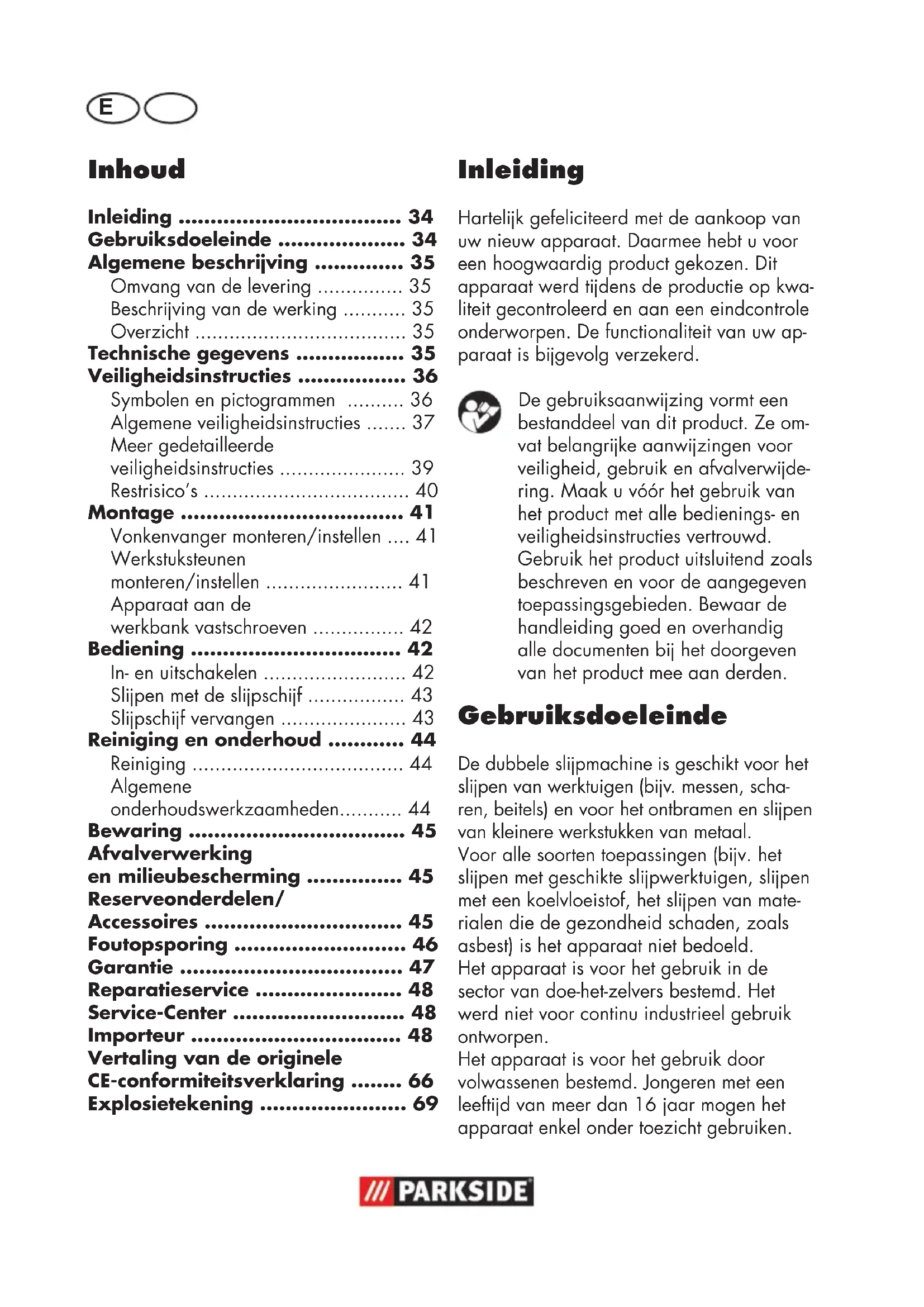

Gebruiksdoeleinde 34

Algemene beschrijving 35

Omvang van de levering 35

Beschrijving van de werking 35

Overzicht 35

Veiligheidsinstructies 36

Symbolen en pictogrammen 36

Algemeneveiligheidsinstructies 37

Meer gedetailleerde

veiligheidsinstructures 39

Restrisico's 40

Montage 41

Vonkenvanger monteren/installen .... 41

Werkstuksteunen

monteren/installen 41

Apparaat aan de

werkbank vastschroeven 42

Bediening 42

In- en uitschakelen 42

Slijpen met de slijpschijf 43

Slijpschijfervangen 43

Reiniging en onderhoud 44

Reiniging 44

Algemene

onderhoudswerkzamheden. 44

Bewaring 45

Afvalverwerking

en milieubescherming 45

Reserveonderdelen/

Accessoires 45

Foutopsporing 46

Garantie 47

Reparatieservice 48

Service-Center 48

Importeur 48

Vertaling van de originele

CE-conformiteitsverklaring 66

Explosietekening 69

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw/Newuw apparaat. Daarmee heb u voor een hoogwaardig product gekozen. Dit apparaat werden tijdens de productie op kwaliteit gecontroleerd en aan een eindcontrole onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd.

De gebruiksaanwijzing vormt een bestanddeel van dit product. Ze omvat belangrijke aanwijzingen voor veriligheid, gebruik en afvalverwijdering. Maak u voor het gebruik van het product met alle bedienings- en veriligeidsinstructies vertrouwd.

Gebruik het product uitsluitend zoals beschreiben en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het product mee aan derden.

Gebruiksdoeleinde

De dubbele slijpmachine is geschikt voor hetSlijpen van werktuigen (bijv. messen, scharen, beitels) en voor het ontbramen en slijpen van Kleinere werkstukken van metaal.

Voor alle soorten toepassingen (bijv. het slijpen met geschikte slijpwerktuigen, slijpen met een koelvloeistof, het slijpen van materialen die de gezondheid schaden, zoals asbest) is het apparaat Niet bedoeld.

Het apparaat is voor het gebruik in de sector van doe-het-zelvers bestemd. Het werk Niet voor continu industrieel gebruik ontworpen.

Het apparaat is voor het gebruik door volwassenen bestemd. Jongeren met een leeftijd van meer dan 16aar mogen het apparaat enkel onder toezicht gebruiken.

De fabrikant is nicht aansprakelijk voor beschadigingen, die door een Niet-reglementair voorgeschreven gebruik of door een verkeerde bedieningveroorzaakt werden.

Algemene beschrijving

De afbeeldingen vindt u op de voorste en achefterste uitklapbare bladzijde.

Omvang van de levering

Pak het apparaat UIT en controllerer, of het volledig is. Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmaterialial.

Apparaat

• 2 × vonkenyanger

Montagematerialiaal ter bevestiging van de vonkenvanger op de vonkenvangerhouser

• 2 × houder voor vonkenvanger

• 2 bevestigingschroeven, 2 veerringen, 2 onderlegringen, 2 moeren

• Montagematerialial ter bevestiging van de vonkenvanger aan het apparatus

• 2 Afstelschroeven incl. ringen en veerringen, 2 moeren

2werkstuksteunen

Montagematerialiaal ter bevestiging van de werkstuksteunen op het apparatus

• 2 stermoeren, 2 schroeven, 2 anderschijven, 2 tandschijven

• Gebruiksaanwijzing

Beschrijving van de werkinq

De dubbele slijpmachine is een combi-apparaat met twee slijpschijven met verschilende korrelingen voor grof en fijn slijpen.

Om de gebruiker te beschermen is het apparaat voorzien van een vonkenvanger en beschermkappen.

Voor de functie van de bedieningsonderden verwijzen wij maar de hiernavolgende beschrijvingen.

Overzicht

1 Vonkenvanger

2 Vonkenyangerhouser

3 Stelschroef voor vonkenvanger

4 Bevestigingschroef voor vondenvanger

5 Beschemkap slijpschijf

6 Motorbehuizing

7 Bevestigingschroeven voor slijp-schijfafdekking

8 Slijpschijfafdekking

9 Elektrisch snoer

10 Slijschijf

11 Werkstuksteun

12 Stermoer voor de montage/afstelling van de werkstuksteun

13 Boorgaten voor tafelmontage

14 Aan-/uitschakelaar 14a schakelaar aan 14b schakelaar UIT

15 Slijispil

Technische gegevens

Nominate ingangsspanning .230 V~, 50 Hz Krachtonteming .......200 W (S2 30 min)*

Beschermingsniveau

Toegekend onbelast toerental n 2950min^-1 Omloopsnelheid v_0 max. 23 m/s Slijpschijf

Buitendiameter. 150 mm

Gat 12,7 mm

Dikte 20 mm

Hardheidsgraad P5

Korreling. 36/80

Toerental n. max. 4500 min-1

Arbeidssnelheid max. 35 m/s

Gewicht (incl. accessoires) ...ca. 6,45 kg Geluidsdrukniveauu

(L_PA) 80 dB (A)

Geluidsvermögensniveau

(L_WA) 93 dB(A); K_WA = 3 dB

Totale trillingswaarde (q) ... ≤2,5 m/s

• Na de ononderbroken gebruiksduur van 30 minutes volgt een rustpauze, tot de temperatuur van het apparaat minder dan 2 K (2°C) afwijk van de kamertemperatuur.

Geluids- en vibratiewaarden werden volgens de in de conformiteitverklaring genoemde normen en bepalingen vastgesteld.

De aangegeven trillingemissiewaarde werden volgens een genormaliseerd testmethode gemeten en kan ter vergelijk king van een stuk elektrisch gereedschap met een ander gebruikt worden. De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de blootstelling benut worden.

Waarschuwing Afhankelijk k van de manier, waarop het elektrische gereedschap gebruikt worden, kan de trilingemissiewaarde tj dens het effectieve gebruik van het elektrische gereedschap van de aangegeven waarde verschillen.

Deoodzaak bestaat,veiligheidsmaatregelen ter bescherming van de operator vast te leggen, die op een inschatting van de bloatstelling in de effectieve gebruiksomstandighedengebaseerdzijn (hierbij moet er met alle aandelen van de bedrij fscyclus rekening gehonden worden, zo bij voorbeeld met tij den, tij dens dewelke het elektrische gereedschap uitgeschakeld is, en tij den,tij dens dewelke het weliswaar ingeschakeld is,maar zonder belasting functioneert).

Veiligheidsinstructies

LET OPI! Bij gebruik van elektrische gereedschappen dieren ter beschemming gegen een risico op een elektrische schok, lichamelij k letsel en brand de volgende principiele veiligheidsmaatregelen in acht te worden genomen. Lees al deze instructies alvorens dit elektrisch werktuig te gebruiken enbewaar de veiligheidsinstructies op een veilige plek.

Symbolen en pictogrammen

Symbolen op het apparatus

Let op!

Gevaar door verwondingen door draaiend gereedschap! Houd handen op een veilige afstand.

Gevaar door elektrische schok! Trek vór onderhouds- en reparatiewerkzaamheden de netstekker uit de contactdoos.

Gelieve de bij het apparaat behorende bedieningshandleiding te lezen en in acht te nemen.

Draag gehoorbescherming.

Draag oogbescherming.

Draag een ademhalingsbescherming.

Draag gegen snij dwonden beschermende handschoenen.

Draag slipvaste veiligheidsschoenen.

Geendefecteslijpschijfplaatsen.

Elektrische apparaten horen nicht bij huishoudelijk k afvalthus.

Afmetingen slij pschijf

Symbolen in de gebruiksaanwijzing

Gevaarsymbol met informatie over depreventie van personen- of zaakschade.

Gebodsteken met informatatie over depreventie van schade.

Sluit het apparaat aan op het elektriciteitsnet.

Stekker uithetstopcontacttrekken.

Aanduidingsteken met informatie over hoe u het apparaat beter kunt gebruiken.

Algemene veiligheidsinstructies

Het in de veiligheidsaanwij zingen gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschap dat op netstroom werkt (via een netsnoer) of op accustroom (zonder netsnoer).

Veilig werken:

• Houd uw werkterrein in orde.

Wanorde op het werkterrein kan ongevalen tot gevolg hebben.

• Houd rekening met omgevings-invloeden.

• Stel elektrisch gereedschap nicht bloot aan regen.

• Gebruk elektrisch gereedschap nicht in een vochtige of native omgeving.

Het binnendringen van water in elektrisch gereedschap verhoogt het risico op een elektrische schok.

• Zorg voor een goede verlichting van de arbeitsplaat.

• Gebruik elektrisch gereedschap nicht waar brand- of ontploffi ngsgevaar bestaat. Elektrisch gereedschap produeert vonden, die het stof of de dampen kannen doen ontsteken.

• Bescherm uzelf gegen een elektrische schok. Vermij dlichamelij k contact met geaarde onderdelen (bij voorbeeld boren, radiatoren, elektrische fornuizen, koelapparaten).

• Houd andere Personen op een veilige afstand. Laat andere personen, in het bij zonder kinderen, het elektrische gereedschap of het snoer aanraken. Neem een veilige afstand tot het werkterrein in.
• Bewaar ongebruikt elektrisch gereedschap op veilige wij ze. Ongebruikt elektrisch gereedschap dient op een droge, hooggelegen of afgesloten plaats, buiten het bereik van kinderen, gedeponeerd te worden.
  Overbelast uw elektrisch gereedschap Niet. U werkt beter en veiliger in het aangegeven capaciteitsbereik.

• Gebruik het aangewezen elektrische gereedschap.

• Gebruik geen machines met een laag vermogen voor lastige werkzaamheden.

• Gebruik het elektrische gereedschap Niet voor doeleinden, waaroor het Niet voorzien is. Gebruik bij voorbeeld geen handcirkelzaag voor het snoeien van takken van bomen of houtblokken.

Beschadigde of verstrikt geraakte kabels verhogen het risico op een elektrische schok.

E

• Draag geschikte kledij.

• Draag geen ruimzittende kledingstukken of sieraden, ze können door beweegbare onderdelen vastgegrepen worden.

• Bij werkzaamheden in de open lucht is slipvrij schoeisel aanbevelenswaardig.

• Draag bij langhaar een haarnetje.

Maak gebruik van de beschermingsuitrusting.

• Draag een beschermbril. In geval van veronachtzaming konnen er oogletsels door vonden of slijpdeeltjes ontstaan.

• Maak bij stofproduender werkzaamheden gebruik van een ademmasker.

• Sluit de stofafzuiginrichting aan. Indien er aansluitingen voor de stofafzuiginrichting en opvanginrichting beschikbaar zich, overtuigt u er zich van dat deze aangesloten en correct gebruikt worden.

• Gebruik het snoer Niet voor doeleinden, waaroor het nicht bestemd is. Gebruik het snoer Niet om de stekker uit het stopcontact te trekken. Bescherm het snoer gegen但它te, olie en scherpe kanten.
• Beveilig het werkstuk. Gebruik de spaninrichtingen of een bankschoef om het werkstuk vast te houden. Het wordt daardoor veiliger dan met uw hand tegeengehonden.
  Vermijd een abnormale lichamshouding. Zorg voor een veilige stand en houd te allen tijde uw evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachtete situations beter controleren.

• Onderhoud uw gereedschap met zorg. Tal van ongevalen zich aan slecht onderhonden elektrisch gereedschap te wijten.

• Houd het snoeigereedschap scherp en netjes om better en veiligter te kunnen werken.

• Volg de instructies voor de smering en voor een wissel van het gereed-schap op.
• Controller regelmatig het netsnoer van het elektrische gereedschap en LAST dit in geval van beschadiging door een erkende vakman vernieuwen.
• Controllerverlengkabelsregelmatin en verrangdeze wanner ze beschadigd+zijn.

• Houd de handgrepen droog, netjes en vrij van olie en vet.

• Trek de stekker uit het stopcontact bij Niet-gebruik van het elektrische gereedschap, voor het onderhoud en bij een wissel van gereedschap. Deze voorzorgsmaatregel voorkomt een onopzettelijke start van het elektrische gereedschap.

• Laat geen gereedschapssleutel insteken. Controller voor de inschakeling dat sleutel en instelgereedschap verwijderd zijn. Gereedschap of een sleutel, die zich in een draaiend apparaatonderdeel bevindt, kan tot verwondingen leiden.
  Vermijd een onopzettelijke start. Vergewis u dat de schakelaar bij het insteken van de stekker in het stopcontact uitgeschakeld is.
• Gebruik verlangkabels voor buiten. Gebruik in de open lucht uitsluitend waarvoor toegestane en dieinovereenkomstig gekenmerkte verlangkabels.
  Wees aandacht, let erop wat u doet en ga met verstand aan het werk met het elektrische gereedschap. Gebruik het elektrische gereedschap Niet wanner u moe bent of onder invloed van drugs, alcohol

of medicijnen staat. Eén moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

• Controller het elektrische gereedschap op eventuele beschadigin-gen. Daardoor wordt gewaarborgd dat de veriligheid van het elektrische gereedschap gehandhaafd blijft.

Vór verder gebruik van het elektrische gereedschap要去en beschermingsinrichtingen of licht beschadigde onderdelen zorgvuldig op hun fouloze en reglementair voorgeschreven werkung onderzoucht worden.
- Controller of de beweegbare onderdelen fouloos functioneren en Niet klemmen en of er onderdelen beschadigd zich. Al de onderdelen要去en correct gemonteerd zich en aan alle voorwaarden voldoen om een fouloze werkung te vrijwaren.
- Beschadigde beschemingsinrichtingen en onderdelen要去en Zoals reglementair voorgeschreiben dooren erkende serviceworkplaats gerepareerd of uitgewisseld worden voor zover niets anders in de gebruksaanwijzing aangegeven is.
- Gebruik geen elektrisch gereedschap, waar bij de schakelaar Niet in- enuitgeschakeld kan worden. Beschadigde schakelaars要去en op een klantenserviceafdeling verrangen worden. Gevaar voor verwonden.

Opgelet! Het gebruik van andere elektrisch gereedschap en van andere toebehoren kan een gevaar voor verwondingen voor u beteken.

Laat uw elektrisch gereedschap door een vakkundige elektromonteur repareren. Dit elektrische gereedschap voldoet aan de ter zake geldende veriligheidsbepalingen.

Reparaties mogen uitsluitend op een gespecialiseerde werkplaatstuigevoerd worden doordat er originele reserveonderdelen gebrukt worden; in het andere geval konnen er ongevallen voor de gebruiker ontstaan.

Meer gedetailleerdeveiligheidsinstructies

• Sluit het apparaat uitsluitend op een stopcontact met aardlekschakelaar (differentielschakelaar) met een toegekende lekstroom van zicheer dan 30mA aan.
• Houd netsnoer en verlangkabel op een veilige afstand van de slijpschijf. Trek bij beschadiging of bij het doornijden onmiddelijk de stekker uit het stopcontact. Raak het snoer Niet aan voordat het van het stroomnet verbrozen is. Dit levert explosiegevaar op.
• De stekker of het elektrisch snoer moet steeds door de producent van het elektrisch werktuig of de klantendienst ervan worden verrangen, zodat risico's worden vermeden.
  Schakel het apparaat pas in als het veilig op het werkblad is gemonteerd.
• Voor uw eigen veriligheid dient u alleen accessoires en bijkomende apparaten te gebruiken die in de gebruiksaanwijzing zijn vermeld en door de producent van het werktuig worden aanbevolen of vermeld.
• Gebruik uitsluitend door de producent aanbevolen slijpgereedschap. Gebruik geen zaagbladen. Zorg ervoor dat de afmetingen bij het apparaat passen.
• Gebruik alleen slijpschijven, waarvan het opgedrukte toerental minstens even hoog is als het toerental op het typeplaatje van het apparaat.
  Voer een visuele inspectie uit op de slijpschijf voor gebruik. Gebruik geen

E

beschadigde of cervormde slijpschijven. Vervang een versleten slijpschijf.

• Gebruik het apparaat nooit zonder vonkenvanger of beschemkappen. Stel de vonkenvanger vanijd totijd bij om de slijtage van de slijpschijf te compenseren (afstand max. 2 mm).
• Vervang de slijpschijf uiterlijk als de vonkenvanger en de werkstuksteun nicht meer op een afstand van max. 2 mm kan worden bijgesteld.
  Zorg ervoor dat de vonken die bij het slijpen ontstaat geen risico inhouden, bijv. personen raken of ontvlambare stoffen doeon ontvlammen.
• Draag bij het slijpen, borstelen en scheiden steeds een veiligheidsbril, beschemende handschoenen, een stofmasker en gehoorbescherming.
• Houd de vingers nooit:tussen de slijpschijf en vonkenvanger of in de buurt van beschemkappen. Er bestaat het risico op kneuzingen.
• De roterende delen van het apparaat hunnen om functionele redenen nicht worden afgedekt. Ga waarom zorgvuldig te werk en houd het werkstuk goed vast, zodate het Niet weglijkdt en de handen Niet met de slijpschijf in aanraking hunnen komen.
• Het werkstuk worden het bij het slijpen. Niet aan de bewerkte plaat aanraken, maar het afkoelen. Er bestaat gevaar voor brandwonden. Gebruik geen koelmiddel of iets dergelijk.
• Werk Niet met het apparaat als u moe bent of na de inname van alcohol of tabletten. Las steedsijdig een werkpauze in.

• Schakel het apparaat uit en trek de stekker uit het stopcontact - om een geblokkeerd gebrukt werk-tuig los te make,

• als de elektrische leiding beschadigd of verstrikt is,

• bij abnormale geluiden.

Restrisico's

Ook als u dit elektrische gereedschap zoals voorgeschreiben bedient, blijven er al-tijd restrisico's bestaan. Volgende gevaren kunnen zich in verband met de constructiewijze en uitvoering van dit elektrische gereedschap voordoen:

a) schade aan de longen, indien geen geschikt stofmasker worden gedragen.
b) gehoorschade indien geen passende gehoorbescherming worden gedragen.
c) schade aan de gezondheid door - aanraking van de slijpwerktuigen in de Niet afgedekte zone;
-wegslingeren van delen van werkstukken of beschadigde slijpschijven.
d) Schade aan de gezondheid, die van hand-/armtrillingen het gevolg zich indien het apparaat gedurende een langereperiode gebruikt wordt of nicht zoals reglementair voorgeschreven beheerd en onderhonden wordt.

Waarschuwing! Dit elektrische gereedschap produeert tijdens de werking een elektromagnetisch veld. Dit veld kan in bepaalde omstandigheden actieve of passieve medische implantaten in negatieve zin beinvloeden. Om het gevaar voor ernstige of dodelijkke verwonden te verminderen, adviseren wij personen met medische implantaten, hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine bediend worden.

Montage

Let op! Gevaar voor verwondingen!

• Zorg ervoor dat u voldoende plaat te heeft om te werken en andere Personen nicht in gevaar brengt.
• Bevestig het apparaat alkijd met voldoende lange en dikke schroeven aan de werkbank zodat u niet de contrôle over het apparaat verliest.
• Voor ingebruikname要去en alle afdekkingen en beschermende systemen aan behoren zich ge-monteerd.
  Trek de stekker uit alvorens instellen gen op het apparaat uit te voeren.

Foto en Foto tonen de montage van de vonkenvanger en de werkstuksteun aan de linkerzijde van het apparaat. Monteer de tweede vonkenvanger en de tweeede werkstuksteun in spiegelbeeld aan de rechtzerzijde van het apparaat.

Voor de montage heeft u een schroevendraaier nodig en een ringsleutel (sleutelwijdte 8) (niet in het leveringspakket inbegrepen) om tegen te houden.

1. Schroef de vonkenvanger (1) aan de vonkenvangerhouser (2). Gebruik hiervoord meegeleverde bevestigingschroef (4), moer (4a), veerring (4b) en onderlegring (4c).

2. Monteer opdezelfde manier detweede vonkenvanger.

1. Schroef de beiden vonkenvanger (1) vast aan de beschemkap (5). Gebruik hiervoortelkens 1 stelschroef incl. veerring en onderlegring (3) en 1 moer (3a).

2. Stel de vonkenvanger (1) met de stelschroef (3) zodanig in dat de afstand:tussen slijpschijf (10) en vonkenvanger maximaal 2 mm bedraagt (ziekleine afbeelding).

Stel de vonkenvanger van tijd totijd bij om de slijtage van de slijpschijf te compenseren (afstand maximaal 2 mm).

Draag tijdens het werk ondanks de vonkenvanger altijd een veiligheidsbril om oogletsels te vermijden.

Werkstuksteunen monteren/instellen

1. Schroef de werkstuksteunen (11) vast aan het apparaat. Gebruik hiervoord meegeleverde schroef (12a), onderlegring (12b), getande ring (12c) en stermoer (12).

2. Stel de werkstuksteun van de slijpschijf (11) met de stermoer (12) zodanig in dat de afstand:tussen slijpschijf (10) en werkstuksteun maximaal 2mm bedraagt (zie kleine afbeelding).

Stel de werkstuksteun af en toe bij om de slijtage van de slijpschijf te compenseren (afstand maximaal 2mm

Apparaat aan de werkbank vastschroeven

Schroef het apparaat met 4 schroeven en moeren vast aan de werkbank.

Steek waaroor de schroeven door de 4 gaten (13) van de sokkel van het apparaat.

De schroeven en moeren voor de montage zichn Niet in de levering inbegrepen.

Bediening

Opgelet! Gevaar voor verwondeningen!

Trek vór alle werkzaamheden aan het apparaat de netstekkeruit.
- Gebruik uitsluitend door de fabrikant aanbevolen slijpschijven en toebehoren. Het gebruik van ander inzetgereedschap en van andere toebehoren kan een geeaar voor verwondingen voor u betekenen.
- Gebruik alleen slijpwerktuigen die gegevens dragen van de producent, bindingstype, afmeting en het toegelaten toerental.
- Gebruik uitsluitend slijpschijven waarvan het opgedrukte toeren-tal minstens even hoog is als het toerental op het typeplaatje van het apparaat.
- Gebruik geen afgebrozen, gesprongen of op een andere manier beschadigde slijpschijven.
Bedien het apparaat nooit zonder zichtbeschemende ruit.
- Controller de slijpschijf voor gebruik:

Controleer de afstand tussen vorkenvanger en slijpschijf en ook de werkstuksteun en slijpschijf (afstand maximaal 2mm

Zodra de vonkenvanger en de werkstuksteun Niet meer op max. 2 mm van de slijpschijf+kennen worden geplaatst, moet de slijp-schijf worden verrangen.
- Schakel het apparaat pas in wannneer het veilig op het arbeidsopervlak gemonteerd is.

Houd de handen uit de buurt van de slipschijf als het apparaat in werking is. Er bestaat geaar voor verwondeningen.

In- en uitschakelen

Let erop dat de spanning van de netaansluiting met het typeaandui-dingplaatje op het apparaat overe-eenstemt.

Sluit het apparaat op de netspanning aan.

1. Om in te schakelen, drukt u de schake- laar "Aan", in, het apparaat scha- kelt in (zie A 14a).
2. Om uit te schakelen, drukt u de schakelaar "Uit", 0" in, het apparaat schakelt uit (zie A 14b).

Wacht na het inschakelen tot het apparaat het maximale toerental heeft bereikt. Begin dan pas te slijpen.

De schijf loopt na nadat het apparaat uitgeschakeld werk. Er bestaat gevaar voor verwondeningen.

Proefdraien:

Zorg voor de eerste keer dat u werkt en na iedere wissel van de slijpschijf voor het proefdraaien van minstens 60 seconden lang zonder belasting. Schakel het apparaatuit als de schijf onrond draait, als er zich aanzienlijke schommelingen voordoen of als er abnormale geluiden te horen zijn.

Slijpen met de slijpschijf

Klap de vonkbescherming (1) bij het slijpen maar beneden om verwondingen door vonden te vermijden.

De pij op de beschemkap (A5) geeft de draairichting van de slijpschijf aan.

Leg het werkstuk op de werkstuksteun (A 11) en beweeg het langzaam in de gewenste hoek maar de slijpschijf (A 10).
- Beweeg het werkstuk Lichtjes heb en weer om een optimaal slijpresultaat te verkrijgen. De slijpschijf worden op die manier gelijkmatig gebruikt. Laat het werkstuk tussendoor afkoelen.

Sliipschijf verrangen

Instructies voor de verran- ging:

Bedien het apparaat nooit zonder beveiliging.
Zorg ervoor dat het toerental dat vermeld is op de slijpschijf (A 10) gelijk of groter is dan het opgegeven nominaal toerental van het apparaat.
Zorg ervoor dat de afmetingen van de slijpschijf bij het apparaat passen.

• Gebruik uitsluitend slijpschijven in perfecte staat (geluidproof: vrij aan een snoer hangende onbeschadigde slijpschijven hebben een helder geluid als er met een plastic hamertegenaan geslagen worden).

Boor een tekleine opnameboring van de slijpschijf Niet achterafuit.
- Gebruik geen gescheiden reduceerbussen of adapters om slijpschijven met een groot gat passend te make.
- Gebruik geen zaagbladen.
- Om slijpwerktuigen op te spannen, mogen alleen de meegeleverde spanflenzen worden gebruikt. De tussenlagen:tussen spanflens en slijpwerktuigen moeten bestaan uit elastische stoffen zoals rubber, zacht karton enz.
- Monteer het apparaat na een wissel van de slijpschijf waar volledig.

Schakel het apparaat uit en trek de netstekker uit het stopcontact. Laat het apparaat afkoelen.

Draag beschermende handschoenen als u de slijpschijf verrangt, zo-dat snijwonden worden vermeden.

De slijpschijfmoeren (G10a) hebben verschillende schroefdraden linkse enrechtse schroefdraad). Verwissel nooit de beiden slijpschijfmoeren (G10a) om een bescha-diging van de schroefdraad van de slijspil (G15) te vermijden.

1. Maak de bevestigingsschroeven (G7) los en neem de linker en rechter slijpschijfafdekking (G8) eraf.

E

1. Draai de slijpschijfmoer (10a) eraf door de moer van de tegen-overliggende slijpschijf met een sleutel (sleutelwijdte 19) gegen te houden. Linker moer (linkse schroefdraad) eraf draaien: rechtsom draaien. Rechter moer (rechtse schroefdraad) eraf draaien: linksom draaien.

1. Verwijder de spanflens (10b) en de slijpschijf (10).

2. Plaats de neue slijpschijf (10) met de tussenlagen (10c) van karton en de spanflens (10b) schroef met de hand de slijpschijfmoer (10a) erop. Linker moer (linkse schroefdraad) erop draaien: linksom draaien. Rechter moer (rechtse schroefdraad) erop draaien: rechtsom draaien.

3. Schroef de linker en rechter slijpschijfafdekking (8) weer terug.

4. Stel de vonkenvanger (A 1) en de werkstuksteun (A 11) af: de afstand tot de slijpschijf (10)要去 maximaal 2 mm bedragen (zie „Montage").

De slijpschijfmoer mag nicht te hard worden vastgedraaid zodayt worden vermeden dat de slijpschijf en moer breken.

1. Proefdraaien: Zorg voor de eerste keer dat u werkt en na iedere wissel van de slijpschijf voor het proefdraaien van minstens 60 seconden lang zonder belasting. Schakel het apparaatuit als de schijf onrond draait, als er zich aanzienlijke schommelingen voordoen of als er abnormale geluiden te horen zich.

Reiniging en onderhoud

Trek vór iedere instelling, instandhouding of reparatie de netstekker ut.

Laat werkzaamheden, die nicht in deze handleiding beschreiben sein, op een gespecialiseerde werkplaats doorvoeren. Gebruik uitsluitend originele onderdelen. Laat het apparaat voor alle onderhouds- en reinigingswerkzaamheden afkoelen. Er bestaat gevaar voor brandwonden!

Reiniging

Gebruik geen reinigings- c.q. oplosmiddelen. Chemische substanties kuren de kunststofonderdelen van het apparaat aantasten.

Reinig het apparaat nooit onder stromend water. LET OP! Gevaar voor elektrischschokken!

• Reinig het apparaat telkens na gebruik grondig.
• Reinig het oppervlak van het apparaat met een kwast of een doekje.

Algemene onderhoudswerkzaamheden

Controleer het apparaat telkens voor gebruik op klaarblijekte gebreken, zoals losse, versleten of beschadigde onderden, correcte zitting van schroeven of van andere onderden. Kijk in het bijzonder de slijpschijf (A 10) na. Wissel beschadigde onderden uit.

Bewaring

• Bewaar het apparaat op een droge en stofvrijpe plaats en buiten het bereik van kinderen.
• Slijpschijven要去en droog en op de smalle kanstbewaard en mogen nicht gestapeld worden.

Afvalverwerking en milieuubescherming

Breng het apparaat, de toebehoren en de verpakking maar een geschikt recyclagepunt.

Machines horen nicht bij huishoudelijk afval.THuis.

Geef het apparaat in een recyclagepark af. Degebrukke onderdelen van kunststof en metaal hunnen per categorie gescheiden worden en zodoende gerecycleerd worden. Raadpleeg hiervoorn ons servicecenter. De afvalverwijdering van uw defecte ingezonden apparaten voeren wij Gratis door.

Reserveonderdelen/Accessoires

Reserveonderdelen en accessoires verkrijgt u op www.grizzly-service.eu

Indien u geen Internet hebt, neem dan Telefonisch contact op met het Service-Center (zie „Service-Center" paging 48). Hou de onderstaande bestelnummers klær.

Pos. Position Benaming Bestel-Gebruiks- Explosie-nummers aanwijzing tekening

A 1,2,3 SET1 Vonkenvanger, houder + stelschroeven 91103556
A 11	SET3 LEFT	Werkstuksteun links	91103558
	SET3 RIGHT	Werkstuksteun rechts	91103559
A 14	SET2 Aan-/uitschakelaar		91103557
G 10	5	Sliipschijf links
		(K 36 / Ø 150 mm x Ø 12,7 mm x 20 mm)*	91103553
	28	Sliipschijf rechts
		(K 80 / Ø 150 mm x Ø 12,7 mm x 20 mm)*	91103554
G 10a	3	Sliipschijfmoer links	91103551
	29	Sliipschijfmoer rechts	91103555
G 10b	4	Spanflens	91103552

• K=Korreling / buitendiameter x boring x dikte in mm

Foutopsporing

Trek vór iedere instelling, instandhouding of reparatie de netstekkeruit.

Probleem Mogelijke	oorzaak Foutherstel
Apparaat start nicht	Spanning ontbreekt Huiszekering wordt aange-sproken	Stopcontact, elektrische leiding, stekker controleren, eventuele reparatie door elektricien, huis-zekering nagaan.
	Aan-/uitschakelaar (A 14) defect	Reparatie door klantenservice
	Motor defect
Slijpwerktuigen bewegen nicht, hoe-wel motor draaït	Sliipschijfmoer (G 19a) los	Slijpschijfmoer vastdraaien (zie „sliipschijf verwangen")
	Werkstuk, werkstukresten of resten van slijpwerktuigen blokkeren de aandrijving	Belemmeringen verwijderen
Motor worden tracer en blijft staan	Apparaat wordt door werkstuk overbelast	Druk op slijpwerktuig verlagen
		Werkstuk ongeschikt
Sliipschijf loopt nicht rond, abnormale geluiden zijn te horen	Sliipschijfmoer (G 10a) los	Slijpschijvfmooer vastdraaien (zie „sliipschijf verwangen")
	Sliipschijf (A 10) defect	Sliipschijf verwangen
	Vonkenvanger (A 1) of werk-stuksteun (A 11) verkeerd ingesteld	Vonkenvanger of werkstuksteun instellen (zie „montage")

Garantie

Geachte cliente, gechte klant,
U krijt op dit apparaat 3aar garantie, te rekenen vanaf de datum van aankoop.
Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelijke rechten. Deze wettelijke rechten worden door once hierna beschreiben garantie nicht beperkt.

Garantievoorwaarden

De garantietermiin begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drieJAar, te rekenen vanaf de datum van aankoop van dit product, een material- of fabricagebout voordoet, wordt het product door ons -aar once keuze -oor u Gratis gerepareerd of verrangen. Deze garantievergoeding stelt voorop dat binnen de termijn van drieJAar het defeche apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schriftelijk kort beschreiben wordt, waarin het gebrek bestaat en wanner het zich voorgedaan heeft.

Als het defect door once garantie gedekt is, krijgt u het gerepareerde of een新产品 terug. Met hersteling ofuitwisse-ling van het product begint er geen neue garantiperiode.

Garantieperiode en wettelijk kwaliteitsgarantie

De garantipeiode wordt door de garantievergoeding nicht verlengd. Dit geldt ook voor verrangen en gerepareerde onderdelen. Eventuel al bij de aankoop bestaande beschadigingen en gebreken要去en onmiddelijk na het uitpakken gemeld worden. Na het verstrijken van de garantipeiode tot stand komende repara

ties worden gegen verplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparaat werk volgens strikte kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor aflevering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is Niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zich en.daarom als aan slijtage onderheige onderdelen beschouwd+kennen worden (b.v.slijschijven,spanflens)of op bescha-digingen aan breekbare onderdelen (b.v. schakelaars).

Deze garantie valt weg wonneer het product beschadigd, Niet oordeelkundig gebruikt of Niet onderhonden ward. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden.

Gebruiksdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd worden, dienen onvoorwaardelijk vermeden te worden.

Het product is uitsluitend voor het privé-en Niet voor het commerciele gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die Niet door het door ons geauthoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwijzingen gevolg te gehen om een snelle behandeling van uw verzoek te garanderen:

Gelieve voor alle aanvragen de kassabon en het identificatienummer (IAN 291699) als bewijs van de aankoop maar te houden.

E

• Gelieve het artikelnummer uit het typeplaatje.
• Indien er sich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling Telefonisch of per e-mail. U krijt dan bijkomende informatie over de afhandeling van uw klacht.
• Een als defect geregisteerd product kunt u, na overleg met once klantenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermeling, waarin het gebrek bestaat en wonneer het zich voorgedaan heeft, voor u franco maar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermiijden, maakt u onvoorwaardelijkuitsluitend gebruik van het adres, dat u medegedeeld worden. Zorg ervoor dat de verzending Niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijze plaatsvindt. Gelseve het apparaat met inbegrip van alle bij de aankoop bijgeleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.

Reparatieservice

U kunt reparations, die nicht onder de garantie vallen, gegen berekening door ons servicefilaraal latent doorvoeren. Zij maakt graag voor u een kostenraming op. Wij+kunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigd en met een aanwijzing op het defect waar ons servicefilaraal te zenden.

Ongefrankeerd - als volumegoed, per expresse of via een andere speciale verzendingswijze - ingezonden apparaten worden nicht geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij Gratis door.

Service-Center

Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

E-Mail: [e-mail]

IAN 291699

Service Belgie

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 291699

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Vertaling van de originele CE-conformiteitsverklaring
Hiermede bevestigen wij dat de Dubbele slijpmachine bouwserie PDOS 200 B2 Seriennummer 201710000001 - 201710086000 is overeenkomstig met de hierna volgende, van toepassing+zijnde EU-richtlijnen:
2006/42/EC • 2014/30/EU • 2011/65/EU*
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 61029-1:2009/A11:2010 • EN 61029-2-4:2011 • EN 12413:2007/A1:2011 EN 55014-1:2006/A2:2011 • EN 55014-2:1997/A2:2008 EN 61000-3-2:2014 • EN 61000-3-3:2013
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:
Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim, GERMANY 15.11.2017	Christian Frank (Dokumentationsombud)

informations · Stand van de informatie
