Indhold

Introduktion 4

Anvendelseformål 4

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Tyskland

www.grizzlyy-service.eu

Sommaire

Introduction 18

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Allemagne

www.grizzly-service.eu

Inhoud

Inleiding 34

Technische gegevens 35

Beschermingsklasse IP 20

Vonkenvanger monteren/instellen

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 GroBostheim

Duitsland

www.grizzly-service.eu

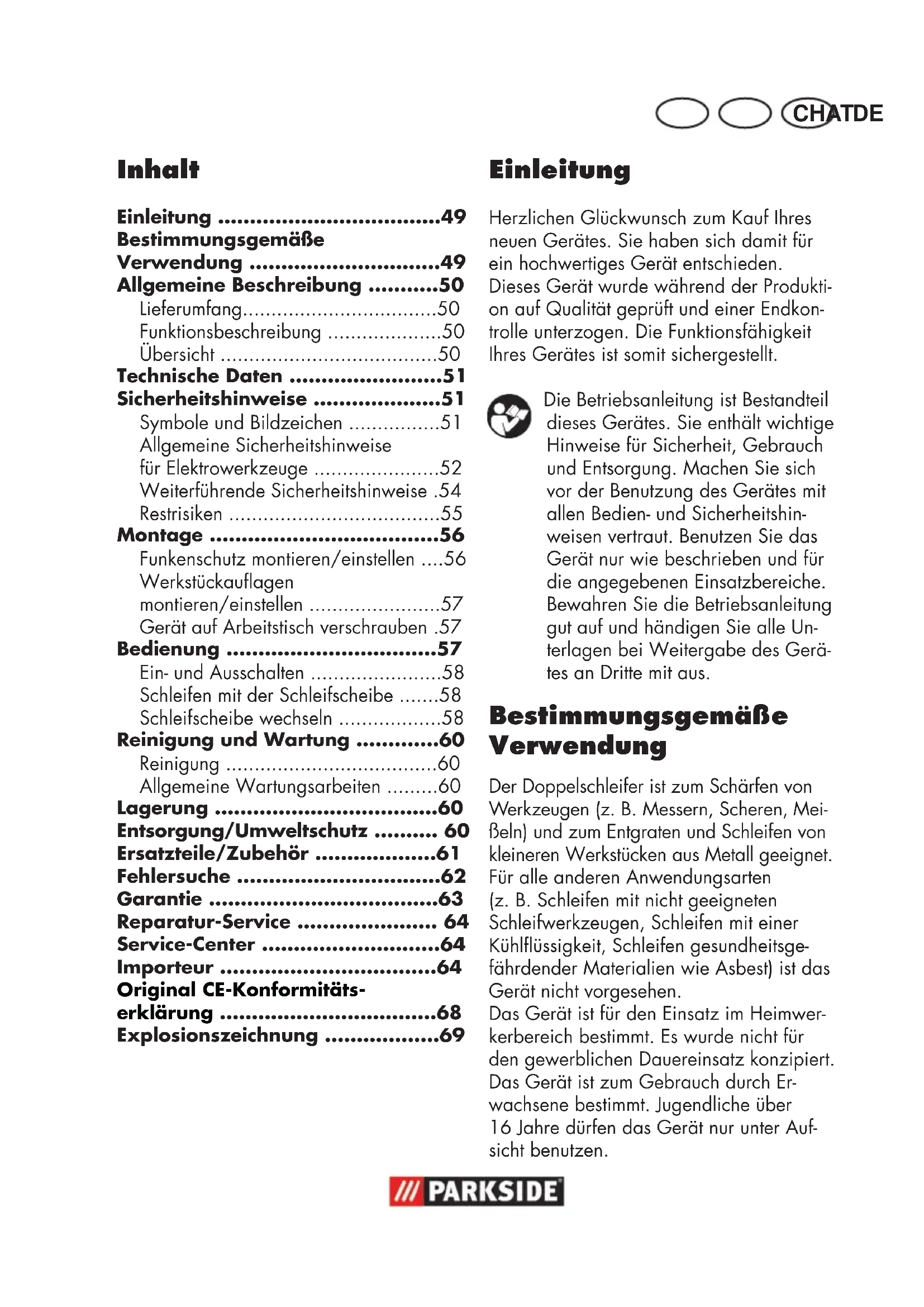

Inhalt

Einleitung 49

Bestimmungsgemäß

Verwendung 49

Allgemeine Beschreibung 50

Lieferumfang. 50

Funktionsbeschreibung 50

Ubersicht 50

Technische Daten 51

Sicherheitshinweise 51

Symbole und Bildzeichen 51

Allgemeine Sicherheitshinweise

für Elektrowerkzeuge 52

Weiterfuhrende Sicherheitshinweise .54

Restrisiken 55

Montage 56

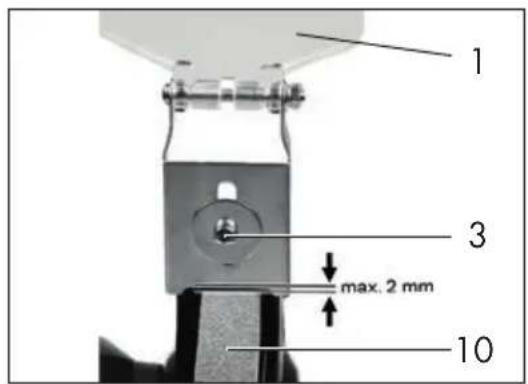

Funkenschutz montieren/einstellen ....56

Werkstückauflagen

montieren/einstellen 57

Gerat auf Arbeitsstichverschrauben .57

Bedienung 57

Ein- und Ausschalten 58

Schleifen mit der Schleifscheibe 58

Schleifscheibe wechseln 58

Reinigung und Wartung 60

Reinigung 60

Allgemeine Wartungsarbeiten 60

Lagerung 60

Entsorgung/Umweltschutz 60

Ersatzteile/Zubehör 61

Fehlersuche 62

Garantie 63

Reparatur-Service 64

Service-Center 64

Importeur 64

Original CE-Konformitäts

erklärung 68

Explosionszeichnung 69

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden.

Dieses Gerät wurde während der Produktionsauf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist damit sichergestellt.

Die Betriebsanleitung ist Bestandteil deses Gerätes. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitsinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und handigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemebe Verwendung

Der Doppelschleifer ist zum Scharfen von Werkzeugen (z. B. Messern, Scheren, Mei-Beln) und zum Entgraten und Schleifen von kleineren Werkstücken aus Metall geeignet.

Für alle anderen Anwendungsarten (z. B. Schleifen mit nicht geeigneter

Schleifwerkzeugen, Schleifen mit einer Kuhlflüssigkeit, Schleifen gesundheitsgefahrder Materialien wie Asbest) ist das Gerät nicht vorgesehen.

Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen.

DEATCH

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile findsie auf der vorderen und hinteren Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Gerat
2x Funkenschutz

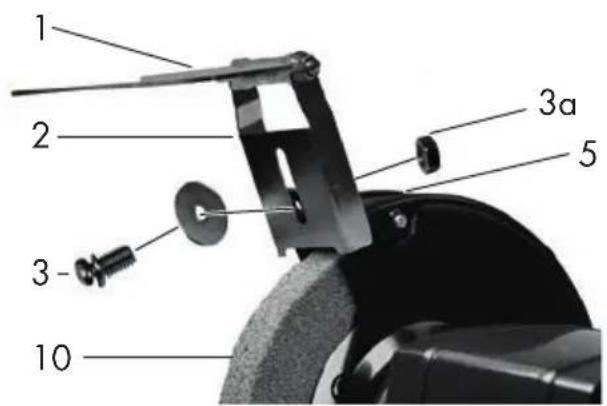

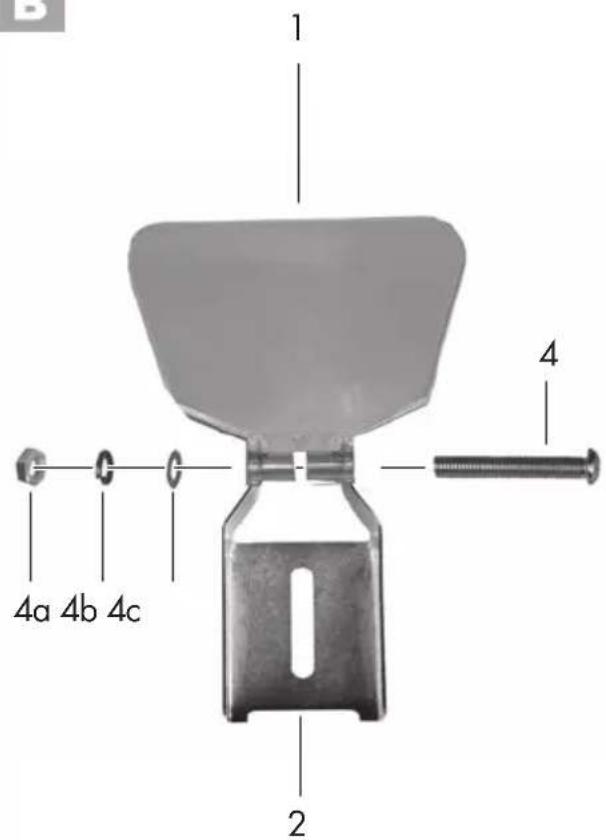

- Montagematerial zur Befestigung des Funkenschutzes am Funkenschutzhalter - 2 x Halterung für Funkenschutz - 2 Befestigungsschrauben, 2 Federringe, 2 Unterlegscheiben, 2 Muttern
Montagematerial zur Befestigung des Funkenschutzes am Gerat 2 Justierschrauben inkl. Unterlegscheiben und Federringe, 2 Muttern
- 2 Werkstücksauflagen
- Montagematerial zur Befestigung der Werkstücksauflagen am Gerät - 2 Sternmuttern, 2 Schrauben, 2 Unterlegscheiben, 2 Zahnscheibe
- Betriebsanleitung

Funktionsbeschreibung

Der Doppelschleifer ist ein Kombigerat, ausgestattet mit zwei Schleifscheiben mit entsprechlicher Körnung für den Grobund Feinschliff.

Zum Schutz des Anwenders ist das Gerät mit Funkenschutz und Schutzhauben versehen.

Die Funktion der Bedienteile entnehmer Sieitte den nachfolgenden Beschreibungen.

Übersicht

2F

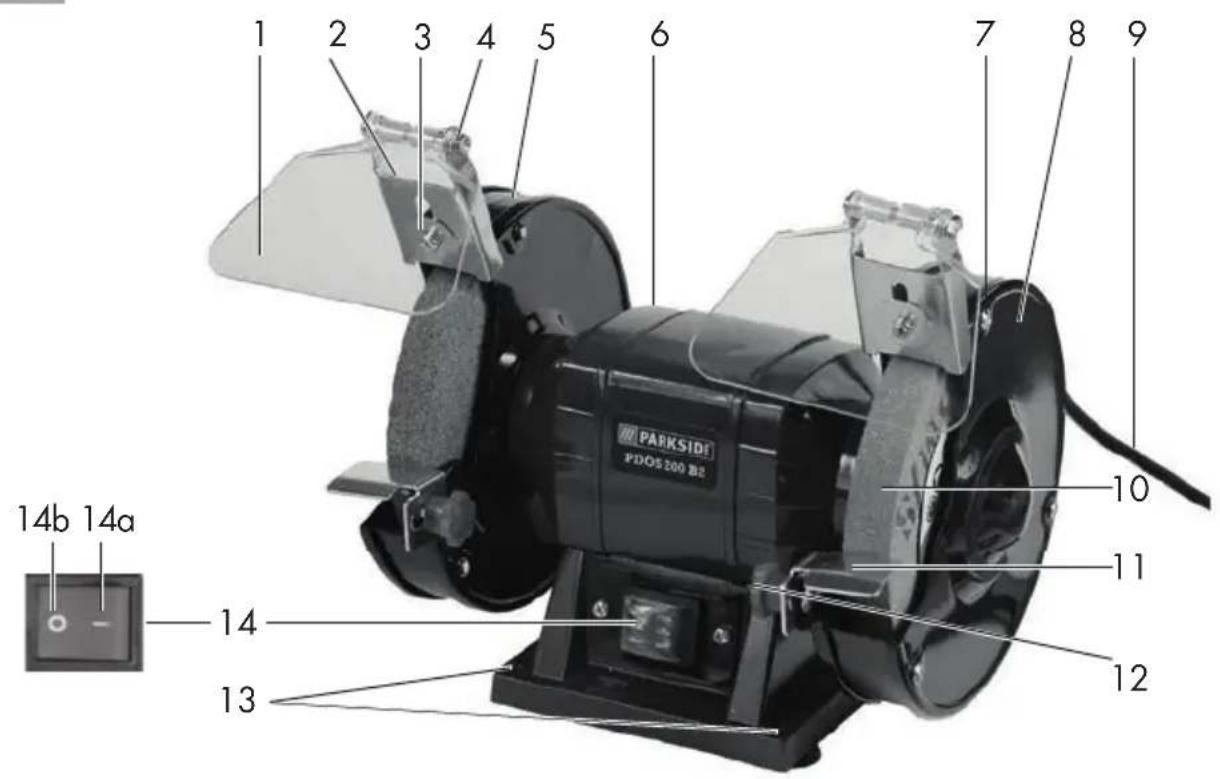

1 Funkenschutz
2 Funkenschutzhalter
3 Justierschraube für Funkenschutz
4 Befestigungsschraube für Funkenschutz
5 Schutzhaube Schleifscheibe
6 Motorgehause
7 Befestigungsschrauben für Schleifscheibenabdeckung
8 Schleifscheibenabdeckung
9Netzkabel
10 Schleifscheibe
11 Werkstückauflage
12 Sternmutter zur Montage/ Justierung der Werkstückauflage
13 Bohrungen für Tischmontage
14 Ein-/Ausschalter 14a Einschalter 14b Ausschalter

15 Schleifspindel

Technische Daten

Nenneingangsspannung ...230 V~, 50 Hz Leistungsaufnahme ...200 W (S2 30 min)*

Schutzklasse 1

Schutzart. IP 20

Bemessungs-Leerlaufdrehzahl n. 2950 min

Umlaufgeschwindigkeit v_0 23 m/s Schleifscheiben

AuBendurchmesser 150 mm

Bohrung 12,7 mm

Dicke 20 mm

Hartegrad P5

Kornung 36/80

Drehzahl n. max. 4500 min

Arbeitsgeschwindigkeit ... max. 35 m/s

Gewicht (incl. Zubehör) ca. 6,45 kg

Schalldruckpegel (LbA) 80 dB (A)

Schalleistungspegel (L_WA) 93 dB(A)

K_WA = 3 dB

Schwingungsgesamtwert _h . ≤ 2.5 ~m / s^2

• Auf die ununterbrochene Betriebsdauer von 30 Minuten erfolgt eine Ruhepause, bis die Gerätetemperatur weniger als 2 K (2°C) von der Raumtemperatur abweicht.

Larm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genommen Normen und Bestimmungen ermittelt.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warning:

Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.

Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigten, beispelsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es bereits eingeschaltet ist, aber ohne Belastung lauft).

Sicherheitshinweise

ACHTUNG!

Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsatzliche Sicherheitsmaßnahmen zu beachten.

Lesen Sie alle diese Hinweise, bevor Sie diesen Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Symbole und Bildzeichen

Bildzeichen auf dem Gerät:

Achtung!

Verletzungsgefahr durch sich drehendes Werkzeug! Halten Sie ihre Hände fern.

DEATCH

Gefahr durch elektrischen Schlag! Ziehen Sie vor Wartungs- und Reparaturarbeiten den Netzstecker aus der Steckdose.

Betriebsanleitungesen.

Tragen Sie Gehorschutz.

Tragen Sie Augenschutz.

Tragen Sie einen Atemschutz.

Tragen Sie schnittsichere Handschuhe.

Tragen Sie rutschfeste Sicherheitschuhe.

Keine defekte Schleifscheibe einsetzen.

Elektrogeräte gehoren nicht in den Hausmüll.

Abmessungen Schleifscheiben

Symbole in der Betriebsanleitung:

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen mit Angaben zur Verhütung von Schaden.

SchlieBen Sie das Gerät an die Netzspannung an.

Netzstecker ziehen.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitsin-weise für Elektrowerkzeuge

Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Sicheres Arbeitsen:

• Halten Sie ihren Arbeitsbereich in Ordnung.

Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

• Berücksichtigten Sie Umgebungeinflüsse.

• Setzen Sie Elektrowerkzeuge nicht dem Regen aus.

• Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
• Sorgen Sie für gute Beleuchtung des Arbeitsplatzes.
• Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht. Elektrowerkzeuge erzeugen Funktion, die den Staub oder die Dämpfe entzünden konnen.

Schützen Sie sich vor elektrischem Schlag.

Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohren, Radiatoren, Elektroherden, Kuhlgeräten).

• Halten Sie andere Personen fern.
  Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von ihrem Arbeitsbereich fern.
  Bewahren Sie unbenutzte Elektrowerkzeuge sicherauf.

Unbenutzte Elektrowerkzeuge sind an einem trockenen, hochgelegenen oder

abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abzulegen. Es besteht Verletzungsgefahr.

• Überlasten Sie Ihr Elektrowerkzeug nicht.

Sie arbeiten better und{sicherer im angegebenen Leistungsbereich.

• Benutzen Sie das richtige Elektrowerkzeug.

• Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten.

• Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.

Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Tragen Sie geeignete Arbeitskleidung.

• Tragen Sie keine weite Kleidung oder Schmuck, sie konnen von beweglichen Teilen erfasst werden.

• Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.

• Tragen Sie bei langen Haaren ein Haarnetz.

Benutzen Sie Schutzausrücktung.

Tragen Sie eine Schutzbrille. Bei Nichtbeachtung konnen Augenverletzungen durch Funken oder Schleifparticel entstehen.

• Verwenden Sie bei stauberzeugenden Arbeitsen eine Atemmaske.

SchlieBen Sie die Staubabsaug Einrichtung an.

Falls Anschlüsse zur Staubabsaugung und Auffangeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.

• Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist.

Benutzen Sie das Kabel nicht, um den Netzstecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

• Sichern Sie das Werkstück.

Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit ihrer Hand.

• Vermeiden Sie abnormale Körperhaltung.

Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen betterkontrollieren.

• Pflegen Sie ihre Werkzeuge mit Sorgfalt. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie die Schneidwerkzeuge scharf und sauber, um better und{sicherer arbeiten zu konnen.

• Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.

• Kontrollieren Sie regelmäßig das Netzkabel des Elektrowerkzeugs und halten Sie these bei Beschädigung von einem anerkannten Fachmann erneuern.

• Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschadigt sind.

• Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.

• Ziehen Sie den Netzstecker aus der Steckdose bei Nichtgebrauch

DEATCH

des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen.
These Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

- Lassen Sie keine Werkzeugschlüsse stecken.

Überprüfen Sie vor dem Einsatz, dass Schlüssel und Einstellwerkzeuge entfernt sind.

Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.

- Vermeiden Sie unbeabsichtigten Anlauf.

Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.

- Benutzen Sie Verlängerungskabel für den Außenbereich.

Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekenn-zeichnete Verlangerungskabel.

Seien Sie aufmerksam.

Achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

- Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschäftigungen.

Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäß Funktion untersucht werden.

• Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfrei den Betrieb des Elektrowerkzeugs zu gewährleisten.

• Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist.

• Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lasst. Beschädigte Schalter mussen bei einer Kundendienstwerkstatt ersetzt werden.

- Achtung!

Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

• Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren. Dieses Elektrowerkzeug entspricht den einschlagigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Fachwerkstatt ausgeführten werden, indem Originalersatzteile verwendet werden; andernfalls konnen Unfälle für den Benutzer entstehen.

Weiterfuhrende Sicherheitshinweise

• Schlieben Sie das Gerät nur eine Steckdose mit Fehlerstrom-Schutzeinrichtung (Fl-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an.
• Halten Sie Netzkabel und Verlängerungskabel von der Schleifscheibe fern.

Ziehen Sie bei Beschädigung oder Durchschnitten sofort den Netzstecker aus der Steckdose. Berühren Sie die Leitung nicht, bevor sie vom Netz getrennt ist. Es besteht Gefahr durch elektrischen Schlag.

• Der Austausch des Steckers oder der Anschlussleitung ist immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst auszuführen, um Gefährdungen zu vermeiden.

Schalten Sie das Gerät erst ein, wenn es sicherauf der Arbeitsfläche montiert ist.

• Zu ihrer eigenen Sicherheit, benutzen Sie nur Zubehör und Zusatzgeräte, die in der Betriebsanleitung angegeben oder vom Werkzeug-Hersteller empfohlen oder angegeben werden.

• Verwenden Sie nur vom Hersteller empfohlene Schleifwerkzeuge. Verwenden Sie keine Sageblätter. Vergewissern Sie sich, dass die Maße zum Gerät passen.

• Verwenden Sie nur Schleifscheiben, deren aufgedruckte Drehzahl mindestens so hoch ist wie die auf dem Typenschild des Gerätes angegebene.

• Unterziehen Sie die Schleifscheibe vor dem Gebrauch einer Sichtprüfung. Verwenden Sie keine beschädigten oder verformten Schleifscheiben. Wechseln Sie eine abgenutzte Schleifscheibe aus.

• Betreiben Sie das Gerät niemals ohne Funkenschutz oder Schutzhauben. Stellen Sie den Funkenschutz periodisch nach, um den Verschleib der Schleifscheibe auszugleichen (Abstand max. 2 mm).

• Wechseln Sie die Schleifscheibe spätestens aus, wenn der Funkenschutz und die Werkstückauflage nicht mehr auf einen Abstand von max. 2 mm nachgestellt werden kann.

• Achten Sie daraufuf, dass beim Schleifen entstehende Funken keine Gefahr hervorrufen, z. B. Personen treffen oder entflammbare Substanzen entzünden.

• Tragen Sie beim Schleifen, Bürsten und Trennen stets eine Schutzbrille, Sicherheitshandschuhe, einen Atemschutz und einen Gehörschutz.

• Halten Sie nie die Finger zwischen Schleifscheibe und Funkenschutz oder in die Nähe der Schutzhauben. Es besteht Gefahr durch Quetschen.
  Die rotierenden Teile des Gerätes konnen aus Funktionellen Gründen nicht abgedeckt werden. Gehen Sie dazu mit Bedacht vor und halten Sie das Werkstück gut fest, um ein Verrutschen zu vermeiden, wodurch ihre Hande mit der Schleifscheibe in Berührung kommtkonnten.
  Das Werkstück wird beim Schleifen heiß. Nicht an der bearbeiteten Stelle anfassen, halten Sie es abkühlen. Es besteht Verbrennungsgefahr. Verwenden Sie kein Kühlmittel oder ähnlich.
• Arbeitsen Sie mit dem Gerät nicht, wenn Sie mäde sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immerrechtzeitig eine Arbeitsspause ein.
  Schalten Sie das Gerät aus undziehen Sie den Netzstecker
• zum Lösen eines blockierten Einsatzwerkzeuges,
• wenn die Anschlussleitung beschädigt oder verheddert ist,
• bei ungewöhnlichen Gerauschen.

Restrisiken

Auch wenn Sie these Elektrowerkzeug vorschrifsmäßig bedieren, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung these Elektrowerkzeugs auftreten:

a) Lungenschäden, falls kein geeigneter Atemschutz getragen wird.
b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

DEATCH

c) Gesundheitsschäden durch

• Berührung der Schleifwerkzeuge im nicht abgedeckten Bereich;
• Herausschleudern von Teilen aus Werkstücken oder beschädigten Schleifscheiben.
  d) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringgen, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor die Maschine bedient wird.

Montage

Achtung! Verletzungsgefahr!

en Sie darauf, zum Arbeitsen genügend Platz zu haben und andere Personen nicht zu gefährden.

• Befestigen Sie das Gerät immer mittels Schrauben ausreichender Länge und Stärke auf der Arbeitsfläche, um nicht die Kontrolle über das Gerät zu verlieren.
  Vor Inbetriebnahme müssen alle Abdeckungen und Schutzvorrichtungen ordnungsgemäß montiert sein.
• Ziehen Sie den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Bild und Bild zeigen die Montage von Funkenschutz und Werkstückauflage auf der linken Gerätesite. Montieren Sie den zweiten Funkenschutz und die zweite Werkstückauflage spiegelbildlich auf der rechten Gerätesite.

Funkenschutz montieren/ einstellen

Zur Montage benötigen Sie einen Schraubendreher und einen Schraubenschluss (Schlüsselweite 8) (nicht im Lieferumfang enthalten), mit dem Sie gegenhalten.

1. Schrauben Sie den Funkenschutz (1) an den Funkenschutzhalter (2) an. Verwenden Sie hierzu die beiliegende Befestigungsschraube (4), Mutter (4a), Federring (4b) und Unterlegscheibe (4c).

2. Montieren Sie entsprechend den zweiten Funkenschutz.

1. Schrauben Sie die beiden Funkenschutzhalter (1) an der Schutzhaube (5) fest. Verwenden Sie hierzu jeweils 1 Justierschraube inkl. Federring und Unterlegscheibe (3) und 1 Mutter (3a).

2. Stellen Sie den Funkenschutz (1) mit der Justierschraube (3) ein: der Abstand zwischen Schleif-scheibe (10) und Funkenschutz muss maximal 2mm detragen (siehe kleines Bild).

Stellen Sie den Funkenschutz periodisch nach, um den Verschleib der Schleifscheibe auszugleichen (Abstand maximal 2 mm).

Tragen Sie beim Arbeitenriotz Funkenschutz immer eine Schutzbrille, um Augenverletzungen zu vermeiden.

Werkstückauflagen montieren/einstellen

1. Schrauben Sie die Werkstückauflage (11) an dem Gerät fest.

Verwenden Sie hierzu die beiliegende Schraube (12a), Unterlegscheibe (12b), Zahnscheibe (12c) und Sternmutter (12).

1. Stellen Sie die Werkstückauflage (11) der Schleifscheibe mit der Sternmutter (12) ein: Der Abstand zwischen Schleif-scheibe (10) und Werkstückauflage muss maximal 2mm betro gen (siehe kleines Bild).

Stellen Sie die Werkstückauflage periodisch nach, um den Verschleib der Schleifscheibe auszugleichen (Abstand maximal 2 mm).

Gerät auf Arbeitsstichverschrauben

Schrauben Sie das Gerät mit

4 Schrauben und Muttern auf der Arbeitsfläche fest. Führer Sie dazu die Schrauben durch die 4 Bohrungen (13) am Gerätesockel.

Die Schrauben und Muttern zur Montage sind nicht im Lieferumfang enthalten.

Bedienung

Achtung! Verletzungsgefahr!

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

• Verwenden Sie nur vom Hersteller empfohlene Schleifscheiben und Zubehörteile. Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.
• Verwenden Sie nur Schleifwerkzeuge, die Angaben tragen über Hersteller, Art der Bindung, Abmessung und zulässige Umdrehungszahl.
• Verwenden Sie nur Schleifscheiben, deren aufgedruckte Drehzahl mindestens so hoch ist wie die auf dem Typenschild des Gerätes angegebene.
• Verwenden Sie keine abgebrochen, gesprungen oder anderweitig beschädigten Schleifscheiben.
• Betreiben Sie das Gerät niemals ohne Schutzeinrichtungen.
• Kontrollieren Sie die Schleifscheibe vor ihrer Verwendung: Prufen Sie den Abstand zwischen Funkenschutz und Schleifscheibe sowie Werkstückauflage und Schleifscheibe (Abstand maximal 2 mm).
  Sobald Funkenschutz und Werkstückauflage nicht mehr auf max. 2 mm an die Schleifscheibe herangestellt werden konnen, muss die Schleifscheibe ausgetauscht werden.
• Schalten Sie das Gerät erst ein, wenn es sicher auf der Arbeitsfläche montiert ist.

Halten Sie ihre Höhe von der Schleifscheibe fern, wenn das Gerät in Betrieb ist. Es besteht Verletzungsgefahr.

Ein- und Ausschalten

Achten Sie darauf, dass die Spannung des Netzanschlusses mit dem Typenschild am Gerät übereinstimmt.

SchlieBen Sie das Gerat an die Netzspannung an.

1. Zum Einsatzen drucken Sie den Einsatzalter „I", das Gerät lauft an (siehe A 14a).
2. Zum Ausschalten drücken Sie den Ausschalter ^ 0^ das Gerat schaltet ab (siehe A 14b).

Warten Sie nach dem Einsatz ab, bis das Geräte seine max. Drehzahl erreicht hat. Beginnen Sie erst dann mit dem Schleifen.

Die Schleifscheibe lauft nach, nachdem das Gerät abgeschaltet wurde. Es besteht Verletzungsgefahr.

Probelauf:

Führer Sie vor dem ersten Arbeiten und nach jedem Schleifscheibenwechsel einen Probelauf von mindestens 1 Minute ohne Belastung durch. Schalten Sie das Gerät sofort aus, wenn die Schleifscheibe unrund lauft, beträchtliche Schwingungen auftreten oder abnorme Geräusahe zu horen sind.

Schleifen mit der Schleifscheibe

Klappen Sie den Funkenschutz (1) beim Schleifen nach unten, um Verletzungen durch Funkenbildung zu vermeiden.

Der Pfeil auf der Schutzhaube (A 5) zeigt die Drehrichtigung der Schleifscheibe an.

• Legen Sie das Werkstück auf die Werkstückauflage (A 11) und führen Sie es langsam im gewünschten Winkel an die Schleifscheibe (A 10) heran.
• Bewegen Sie das Werkstück leicht hin und her, um ein optimales Schleifergebnis zu erhalten. Die Schleifscheibe wird so gleichmäßig abgenutzt. Lassen Sie das Werkstück zwischen durch abkühlen.

Schleifscheibe wechseln

Hinweise zum Wechseln:

Betreiben Sie das Gerät niemals ohne Schutzeinrichtungen.

Vergewissern Sie sich, dass die auf der Schleifscheibe (A 10) angegebene Drehzahl gleich oder größter als die Bemessungs-Leerlaufdrehzahl des Gerätes ist.
Vergewissern Sie sich, dass die MaBe der Schleifscheibe zum Gerat passen.
Benutzen Sie nur einwandfrei Schleifscheiben (Klangprobe: Frei an einer Schnur hängende unbeschädigte Schleifscheiben haben beim Anschlagen mit Plastikhammer einen klaren Klang).
Bohren Sie eine zu keine Aufnahmebohrung der Schleifscheibe nicht nachträglich auf.
- Verwenden Sie keine getrennten Reduzierbuchsen oder Adapter, um Schleifscheiben mit großem Loch passend zu machen.
- Verwenden Sie keine Sägeblätter.

Zum Aufspannen der Schleifwerkzeuge dürfen nur die mitgelieferten Spannflansche verwendet werden. Die Zwischenlagen zwischen Spannflansch und Schleifwerkzeuge müssen aus elastischen Stoffen z. B. Gummi, weicher Pappe usw., bestehen.
Montieren Sie das Gerät nach dem Schleifscheibenwechsel wieder vollständig.

Schalten Sie das Gerät aus undziehen Sie den Netzstecker.
Lassen Sie das Gerät abkühlen.

Tragen Sie beim Schleifscheibenwechsel Schutzhandschuhe, um Schnittverletzungen zu vermeiden.

Die Schleifscheiben-Mattern (10a) haben unterscheidliche Gewinde (Links- und Rechtsgewinde). Verwechseln Sie niemals die beiden Schleif-scheiben-Mattern (G 10a), um eine Beschädigung des Gewindes der Schleifspindel (G 15) zu vermeiden.

1. Losen Sie die Befestigungsschrauben (G7) und behmen Sie die linke und rechte Schleif-scheibenabdeckung (G8) ab.

2. Schrauben Sie die Schleifscheiben-Mutter (10a) ab, indem Sie die Mutter der gegenüberliegen den Schleifscheibe mit einem Schraubenschlussel (Schlussweite 19) gegenhalten. Linke Mutter (Linksgewinde) abschrauben: im Uhrzeigersinn drehen. Rechte Mutter (Rechtsgewinde) abschrauben: gegen den Uhrzeigersinn drehen.

1. Nehmen Sie den Spannflansch (10b) und die Schleifscheibe (10) ab.

2. Setzen Sie die neue Schleifscheibe (10) mit den Zwischenlagen (10c) aus Pappe und den Spannflansch (10b) auf. Schrauben Sie von Hand die Schleifscheiben-Mutter (10a) auf. Linke Mutter (Linksgewinde) aufschrauben: gegen den Uhrzeigersinn drehen. Rechte Mutter (Rechtsgewinde) aufschrauben: im Uhrzeigersinn drehen.

3. Schrauben Sie die linke und rechte Schleifscheibenabdeckung (8) an.

4. Stellen Sie den Funkenschutz (A 1) und die Werkstückauflage (A 11) ein: Der Abstand zur Schleifscheibe (10) muss maximal 2mm betragen (siehe „Montage").

Die Schleifscheiben-Mutter darf nicht zu fest angezogen werden, um ein Brechen von Schleifscheibe und Mutter zu vermeiden.

1. Probelauf: Führn Sie vor dem ersten Arbeiten und nach jedem Schleif-scheibenwechsel einen Probelauf von mindestens 1 Minute ohne Belastung durch. Schalten Sie das Gerät sofort aus, wenn die Schleifscheibe unrund lauft, betrachtliche Schwingungen auftreten oder abnorme Gerausche zu horen sind.

Reinigung und Wartung

Ziehen Sie vor jeglicher Einstellung, Instandhaltung oder Instandsetzung den Netzstecker.

Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschreiben sind, von einer Fachwerkstatt durchführung. Verwenden Sie nur Original-teile. Lassen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten abkühlen. Es besteht Verbrennungsgefahr!

Reinigung

Verwenden Sie keine Reinigungsbzw. Lösungsmittel. Chemische Substanzen können die Kunststoffeile des Gerätes angreifen.

Reinigen Sie das Gerät niemals unter fließendem Wasser. ACHTUNG! Es besteht die Gefahr eines elektrischen Schlags.

• Reinigen Sie das Gerät nach jedem Gebrauch gründlich.
• Reinigen Sie die Oberfläche des Gerätes mit einer weichen Bürste, einem Pinsel oder einem Tuch.

Allgemeine Wartungsarbeiten

Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile, korrekten Sitz von Schrauben oder anderer Teile. Prufen Sie insbesondere die Schleif-scheibe (A 10). Tauschen Sie beschädigte Teile aus.

Lagerung

Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, und außerhalb der Reichweite von Kindern.
Schleifscheiben müssen trocken und hochkant aufbewahrt werden und dürfen nicht gestapelt werden.

Entsorgung/ Umweltschutz

Führn Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile konnen sortenrein getrennt werden und so einer Wiederverwertung zugeführrt werden. Fragen Sie hierzu unser Service-Center.
  Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sichitte telefonisch an das ServiceCenter (siehe „Service-Center"Seite 64). Halten Sie die unten genannten Bestellnummern bereit.

Position Position Bezeichnung Bestell-Nr. Betriebs- Explosionsanleitung zeichnung

A 1,2,3 SET1 Funkenschutz, Halterung und Justierschraube 91103556
A 11	SET3 LEFT	Werkstückauflage links	91103558
	SET3 RIGHT	Werkstückauflage rechts	91103559
A 14 SET2 Ein-/Ausschalter			91103557
G 10 5	Schleifscheibe links
	28	(K 36 / Ø 150 mm x Ø 12,7 mm x 20 mm)*	91103553
		Schleifscheibe rechts	(9 80 / Ø 150 mm x Ø 12,7 mm x 20 mm)*
G 10a	3	Schleifscheiben-Mutter links	91103551
	29	Schleifscheiben-Mutter rechts	91103555
G 10b	4	Spannflansch	91103552

• K=Körnung / Außendurchmesser x Bohrung x Dicke in mm

Fehlersuche

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Gefahr durch elektrischen Schlag!

Problem Mögliche Ursache Fehlerbehebung
Das Gerät startet nicht.	Die Netzspannung feht.Die Haussicherung spricht an.
	Ein-/Ausschalter (A 14) ist defekt.
	Der Motor ist defekt.
Schleifwerkzeuge bewegen sich nicht, obwohl der Motor lauft.	Die Schleifscheiben-Mutter (G 10a) ist locker.
	Werkstück, Werkstückreiste oder Reste der Schleifwerkzeuge blockieren den Antrieb.
Der Motor wird langsamer und bleibt stehen.	Das Gerät wird durch das Werkstück überlastet.
	Das Werkstück ist ungeeignet.
Schleifscheibe lauft unrund und abnorme Geräuelle sind zu horen.	Die Schleifscheiben-Mutter (G 10a) ist locker.
	Die Schleifscheibe (A 10) ist defekt.
	Der Funkenschutz (A 1) oder die Werkstückkauflage (A 11) sind falsch eingestellt.

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf diesen Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mangeln theses Gerätes stehen Ihnen gegen den Verkauf der Gerätes gesetzliche Rechte zu. These gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Original Kassenbon gut auf. These Unterlage wird als Nachweis fur den Kauf benotigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum these Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns - nach unserer Wahl - für Sie kosten los repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neuen Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel mussen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhalt geprüft.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Geräteile, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe angegeben werden konnen (z. B. Schleifscheiben, Spannflansche) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter).

These Garantie verfüllt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäß Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen möglich einzuhalten. Verwendungs-zwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vorden genarnt wird, sind unbedingt zu vermeiden.

Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 291699) als Nachweis für den Kauf bereit.
  Die Artikelnummer entnahmen Sieitte dem Typenschild.
• Sollten Funktionsehler oder sonstige Mängel auftreten kontaktieren Sie

DEATCH

zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung ihrer Reklamation.

• Ein als defekt erfasstes Gerät konnen Sie, nach Rücksprache mit unserem Kundenservice, unter Begebung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerätitte inkl. aller beim Kauf mitgelieferten Zubehörerteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie konnen Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführten halten. Sie erstellt Ihnen kein einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung:itte senden Sie ihr Gerat gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschiedte Geräte.

Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland Tel.:[phone] E-Mail:[e-mail] IAN 291699

AT Service Osterreich
Tel.: [phone]
(0,15 EUR/Min.)
E-Mail: [e-mail]
IAN 291699

CH Service Schweiz
Tel.: [phone]
(0,08 CHF/Min.)
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [e-mail]
IAN 291699

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
www.grizzly-service.eu

DE AT CH	Original EG-Konformitätserklärung
Hiermit bestätigten wir, dass der Doppelschleifer Baureihe PDOS 200 B2 Seriennummer 201710000001 - 201710086000 folgenden einschlädigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 61029-1:2009/A11:2010 • EN 61029-2-4:2011 • EN 12413:2007/A1:2011 EN 55014-1:2006/A2:2011 • EN 55014-2:1997/A2:2008 EN 61000-3-2:2014 • EN 61000-3-3:2013
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller:
CE Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, GERMANY 15.11.2017	Christian Frank Dokumentationsbevollmächtigter

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Stockstädter Straße 20

DE-63762 GroBostheim

GERMANY

Tilstand of information. Version des

Stand der Informationen: 08 / 2017

Ident.-No.: 72036925082017-DK/BE/NL

IAN 291699
