GEBRUIKSAANWIJZING Ucontrol UCA222 BEHRINGER

Belangrijke veiligheidsvoorschriften

CAUTION

RISK OF ELECTRIC SHOCK! DO NOT OPEN!

ATTENTION

Aansluitingen die gemerkt zijn met het symbool voeren een zodanig hoge spanning dat ze een risico vormen voor elektrische schokken. Gebruik uitsluitend kwalitatief hoogwaardige, in de handel verkrijgbare luidsprekerkabels die voorzien zijn van 1/4" TS stekkers. Laat uitsluitend gekwalificeerd personeel alle overige installatie- of modificatiehandelingen uitvoeren.

Dit symbool wijst u altijd op belangrijke bedienings - en onderhoudsvoorschriften in de bijbehorende documenten. Wij vragen u dringend de handleiding te lezen.

Attentie

Verwijder in geen geval de bovenste afdekking (van het achterste gedeelte) anders bestaat er gevaar voor een elektrische schok. Het apparaat bevat geen te onderhouden onderdelen.

Reparatiewerkzaamheden mogen uitsluitend door gekwalificeerd personeel uitgevoerd worden.

Attentie

Om het risico op brand of elektrische schokken te beperken, dient u te voorkomen dat dit apparaat wordt blootgesteld aan regen en vocht. Het apparaat mag niet worden blootgesteld aan neerdruppelend of opspattend water en er mogen geen met water gevulde voorwerpen – zoals een vaas – op het apparaat worden gezet.

Attentie

Deze onderhoudsinstructies zijn uitsluitend bedoeld voor gekwalificeerd onderhoudspersoneel. Om elektrische schokken te voorkomen, mag u geen andere onderhoudshandelingen verrichten dan in de bedieningsinstructies vermeld staan. Reparatiewerkzaamheden mogen alleen uitgevoerd worden door gekwalificeerd onderhoudspersoneel.

1. Lees deze voorschriften.
2. Bewaar deze voorschriften.
3. Neem alle waarschuwingen in acht.
4. Volg alle voorschriften op.

5. Gebruik dit apparaat niet in de buurt van water.

6. Reinig het uitsluitend met een droge doek.

7. Let erop geen van de ventilatie-OPENingen te bedekken. Plaats en installeer het volgens de voor-schriften van de fabrikant.
8. Het apparaat mag niet worden geplaatst in de buurt van radiatoren, warmte-uitlaten, kachels of andere zaken (ook versterkers) die warmte afgeven.
9. Maak de veiligheid waarin door de polarisatie- of aardingsstekker wordt voorzien, niet ongedaan. Een polarisatiestekker heeft twee bladen, waarvan er een breder is dan het andere. Een aardingsstekker heeft twee bladen en een derde uitsteeksel voor de aarding. Het bredere blad of het derde uitsteeksel zijn er voor uw veiligheid. Mocht de geleverde stekker niet in uw stopcontact passen, laat het contact dan door een elektricien vervangen.
10. Om beschadiging te voorkomen, moet de stroomleiding zo gelegd worden dat er niet kan worden over gelopen en dat ze beschermd is tegen scherpe kanten. Zorg zeker voor voldoende bescherming aan de stekkers, de verlengkabels en het punt waar het netsnoer het apparaat verlaat.

17 U-CONTROL UCA222 User Manual

1. Het toestel met altijd met een intacte aarddraad aan het stroomnet aangesloten zijn.
2. Wanneer de stekker van het hoofdnetwerk of een apparaatstopcontact de functionele eenheid voor het uitschakelen is, dient deze altijd toegankelijk te zijn.
3. Gebruik uitsluitend door de producent gespeci- ficeerd toebehoren c.q. onderdelen.

1. Gebruik het apparaat uitsluitend in combinatie met de wagen, het statief, de driepoot, de beugel of tafel die door de producent is aangegeven, of die in combinatie met het apparaat wordt verkocht. Bij gebruik van een wagen dient men voorzichtig te zijn bij het verrijden van de combinatie wagen/apparaat en letsel door vallen te voorkomen.

2. Bij onweer en als u het apparaat langere tijd niet gebruikt, haalt u de stekker uit het stopcontact.

3. Laat alle voorkomende reparaties door vakkundig en bevoegd personeel uitvoeren. Reparatiewerk-zaamheden zijn nodig als het toestel op enige wijze beschadigd is geraakt, bijvoorbeeld als de

hoofd-stroomkabel of -stekker is beschadigd, als er vloeistof of voorwerpen in terecht zijn gekomen, als het aan regen of vochtigheid heeft bloot-gestaan, niet normaal functioneert of wanneer het is gevallen.

1. Correcte afvoer van dit product: dit symbool geeft aan dat u dit product op grond van de AEEA-richtlijn (2012/19/EU) en de nationale wetgeving van

uw land niet met het gewone huishoudelijke afval mag weggooien. Dit product moet na afloop van de nuttige levensduur naar een officiële inzamelpost voor afgedankte elektrische en elektronische apparatuur (AEEA) worden gebracht, zodat het kan worden gerecycleerd. Vanwege de potentieel gevaarlijke stoffen die in elektrische en elektronische apparatuur kunnen voorkomen, kan een onjuiste afvoer van afval van het onderhavige type een negatieve invloed op het milieu en de menselijke gezondheid hebben. Een juiste afvoer van dit product is echter niet alleen beter voor het milieu en de gezondheid, maar draagt tevens bij aan een doelmatiger gebruik van de natuurlijke hulpbronnen. Voor meer informatie over de plaatsen waar u uw afgedankte apparatuur kunt inleveren, kunt u contact opnemen met uw gemeente of de plaatselijke reinigingsdienst.

1. Installeer niet in een kleine ruimte, zoals een boekenkast of iets dergelijks.
2. Plaats geen open vlammen, zoals brandende kaarsen, op het apparaat.
3. Houd rekening met de milieuaspecten van het afvoeren van batterijen. Batterijen moeten bij een inzamelpunt voor batterijen worden ingeleverd.
4. Dit apparaat kan worden gebruikt in tropische en gematigde klimaten tot 45 °C.

WETTELIJKE ONTKENNING

Music Tribe aanvaardt geen aansprakelijkheid voor enig verlies dat kan worden geleden door een persoon die geheel of gedeeltelijk vertrouwt op enige beschrijving, foto of verklaring hierin. Technische specificaties, verschijningen en andere informatie kunnen zonder voorafgaande kennisgeving worden gewijzigd. Alle handelsmerken zijn eigendom van hun respectievelijke eigenaren. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer,

Bugera, Oberheim, Auratone en Coolaudio zijn handelsmerken of gedeponeerde handelsmerken van Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alle rechten voorbehouden.

BEPERKTE GARANTIE

Voor de toepasselijke garantievoorwaarden en aanvullende informatie met betrekking tot de beperkte garantie van Music Tribe, zie de volledige details online op musictribe.com/warranty.

SE

Viktiga

70 U-CONTROL UCA222 Gebruiksaanwijzing

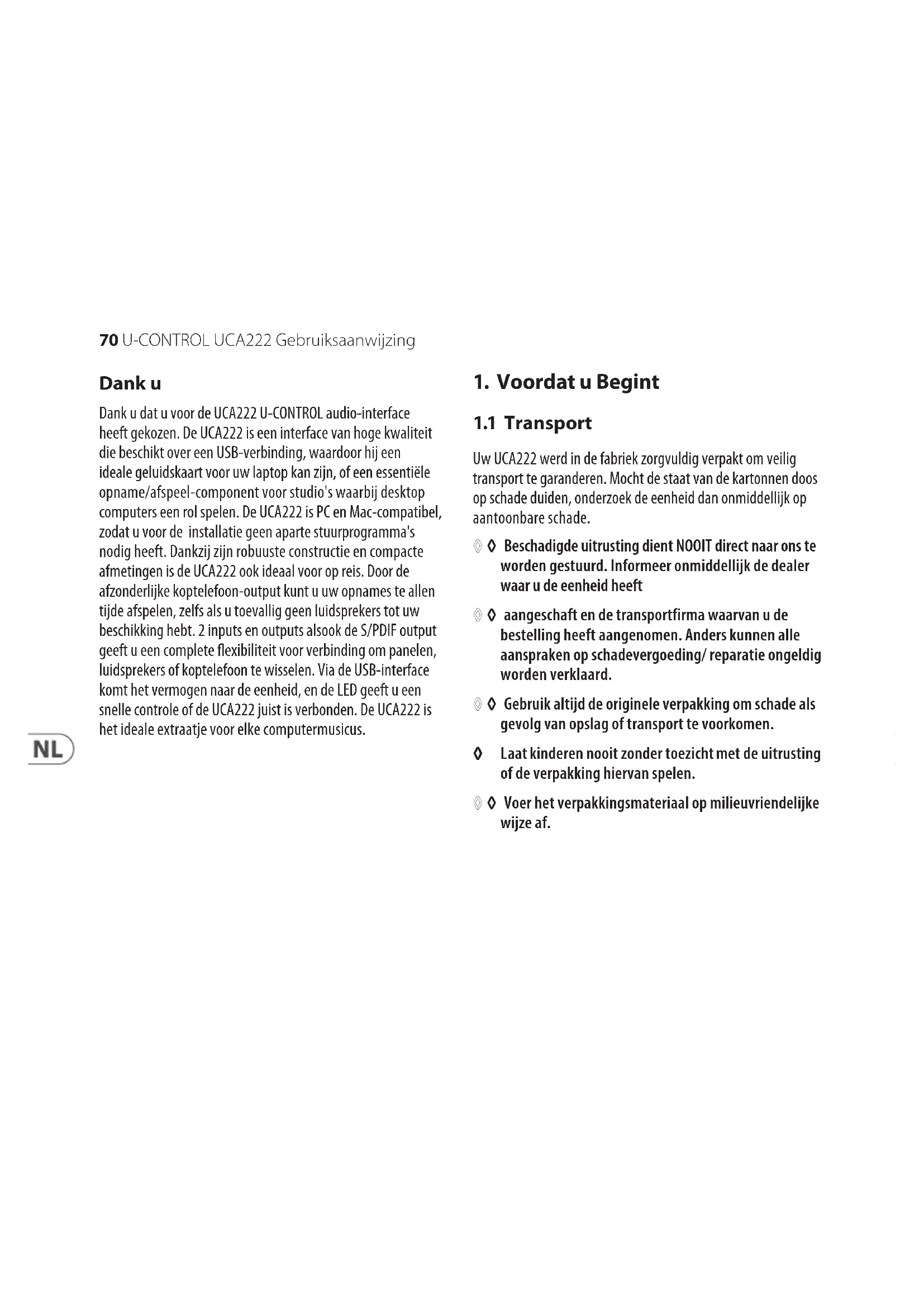

Dank u

Dank u dat u voor de UCA222 U-CONTROL audio-interface heeft gekozen. De UCA222 is een interface van hoge kwaliteit die beschikt over een USB-verbinding, waardoor hij een ideale geluidskaart voor uw laptop kan zijn, of een essentiële opname/afspeel-component voor studio's waarbij desktop computers een rol spelen. De UCA222 is PC en Mac-compatibel, zodat u voor de installatie geen aparte stuurprogramma's nodig heeft. Dankzij zijn robuuste constructie en compacte afmetingen is de UCA222 ook ideaal voor op reis. Door de afzonderlijke koptelefoon-output kunt u uw opnames te allen tijde afspelen, zelfs als u toevallig geen luidsprekers tot uw beschikking hebt. 2 inputs en outputs alsook de S/PDIF output geeft u een complete flexibiliteit voor verbinding om panelen, luidsprekers of koptelefoon te wisselen. Via de USB-interface komt het vermogen naar de eenheid, en de LED geeft u een snelle controle of de UCA222 juist is verbonden. De UCA222 is het ideale extraatje voor elke computermusicus.

1. Voordat u Begint

1.1 Transport

Uw UCA222 werd in de fabriek zorgvuldig verpakt om veilig transport te garanderen. Mocht de staat van de kartonnen doos op schade duiden, onderzoek de eenheid dan onmiddellijk op aantoonbare schade.

Beschadigde uitrusting dient NOOIT direct naar ons te worden gestuurd. Informeer onmiddellijk de dealer waar u de eenheid heeft
◇ aangeschaft en de transportfirma waarvan u de bestelling heeft aangenomen. Anders kunnen alle aanspraken op schadevergoeding/ reparatie ongeldig worden verklaard.
Gebruik altijd de originele verpakking om schade als gevolg van opslag of transport te voorkomen.
Laat kinderen nooit zonder toezicht met de uitrusting of de verpakking hiervan spelen.
Voer het verpakkingsmateriaal op milieuvriendelijke wijze af.

71 U-CONTROL UCA222 Gebruiksaanwijzing

1.2 Eerste ingebruikname

Zorg ervoor dat de eenheid voldoende geventileerd wordt, en plaats de UCA222 nooit op een versterker of in de buurt van een verwarming om oververhitting te voorkomen.

De stroomtoevoer vindt plaats via de USB-verbindingskabel, zodat geen externe stroomvoorzieningseenheid wordt vereist. Neem alle vereiste voorzorgsmaatregelen in acht.

1.3 Online-registratie

Registreer uw nieuw Behringer-apparaat na aankoop zo snel mogelijk op onze website http://behringer.com en lees de garantievoor-waarden aandachtig door.

Mocht uw product van Behringer defect raken, willen wij het zo snel mogelijk repareren. Neemt in dat geval direct contact op met de Behringer-leverancier waar u het apparaat gekocht heeft. Als uw Behringer-leverancier niet bij u in de buurt gevestigd is, kunt u ook direct contact opnemen met een van onze vestigingen. Op de originele verpakking van het apparaat vindt u een lijst met de adressen van onze Behringervestigingen (Global Contact Information/European Contact Information). Als er voor uw land geen contactadres vermeld is, kunt u contact opnemen met de dichtstbijzijnde importeur. Onder het kopje Support op onze website http://behringer.com kunt u ook de contactadressen vinden.

Als uw apparaat, samen met de aankoopdatum, bij ons geregistreerd is, wordt het afhandelen van uw garantieaanspraken aanmerkelijk eenvoudiger.

Hartelijk dank voor uw medewerking!

2. Systeemvereisten

De UCA222 is PC en Mac-compatibel. Daarom zijn er geen installatieprocedures of stuurprogramma's nodig voor de correcte werking van de UCA222.

Om met de UCA222 te werken dient uw computer minimaal aan de volgende vereisten te voldoen:

PC Mac
Intel of AMD CPU, 400 MHz of hoger G3, 300 MHz of hoger
Minimum 128 MB RAM Minimum 128 MB RAM
USB 1.1 interface USB 1.1 interface
Windows XP, 2000	Mac OS 9.0.4 of hoger, 10.X of hoger

Gebruik de USB-aansluitkabel om de UCA222 op uw computer aan te sluiten. De USB-verbinding voorziet de UCA222 tevens van stroom. U kunt verschillende apparaten en uitrusting aansluiten op de inputs en outputs.

72 U-CONTROL UCA222 Gebruiksaanwijzing

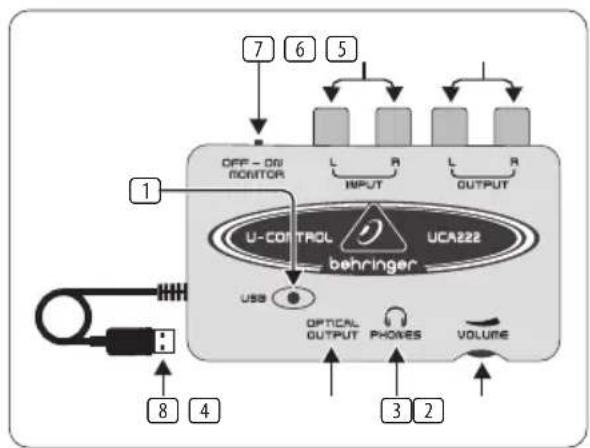

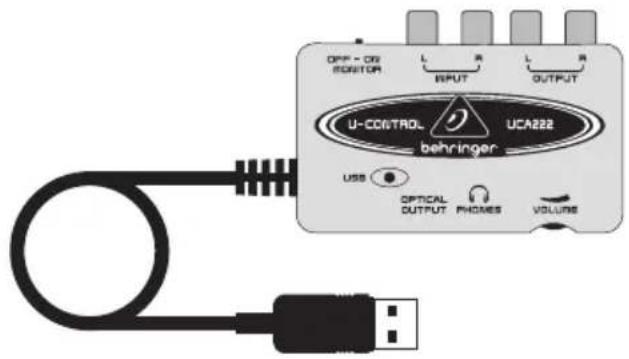

3. Bedieningselementen en Verbindingen

① VERMOGENS-LED – Geeft de status van de vermogenstoevoer van de USB weer.
2 OPTISCHE OUTPUT – De Toslink jack draagt een S/P DIF-signaal dat via een vezel optische kabel kan worden verbonden.
3 KOPTELEFOON – Verbind een standaard koptelefoon uitgerust met een 1/8" mini plug.

4 VOLUME – Past het volume van de output van de koptelefoons aan. Draai de volumeknop helemaal naar links voordat u de koptelefoon verbindt om gehoorschade veroorzaakt door een te hoog volume te vermijden. Draai de volumeknop naar rechts om het volume te verhogen.
5 OUTPUT – Verbind met een luidsprekersysteem met gebruikmaking van RCA-kabels om de audio-output van de computer te controleren.
6 INPUT – Verbind gewenste opnamesignaal met gebruikmaking van audiokabels met RCA-verbindingen.
7 UIT/AAN MONITOR – Met de MONITOR-schakelaar op UIT ontvangt de koptelefoon het signaal van de computer via de USB-poort (hetzelfde als de RCA-output jacks). Met de MONITOR-schakelaar op AAN, ontvangt de koptelefoon het signaal verbonden met de RCA-input jacks.
8 USB-KABEL – Zendt informatie naar en van uw computer en de UCA222. Verschaft ook de stroom voor het apparaat.

4. Installatie Software

• Dit apparaat vereist geen speciale installatie of stuurprogramma's, steek het gewoon in een vrije USB-poort op een PC of Mac-computer.
• De UCA222 wordt geleverd met een gratis versie van Audacity editing software samen met VST plug-ins, ASIO drivers en verscheidene freeware.

73 U-CONTROL UCA222 Gebruiksaanwijzing

Let op – Als de UCA222 is gebundeld met andere producten van Behringer, kan de meegeleverde software variëren. Als er geen ASIO-stuurprogramma's bij het toestel zitten, mag u deze downloaden van onze website via behringer.com.

5. Basiswerking

1) De UCA222 verschaft een gemakkelijke interface tussen uw computer, mixer en monitorsysteem. Volg deze stappen voor de basiswerking:
2) Verbind de UCA222 met uw computer door de USB-kabel in een vrije USB-poort te steken. De vermogen-LED zal automatisch gaan branden.
3) Verbind de audiobron die moet worden opgenomen (mixer, voorversterker etc.) met de INPUT stereo RCA-jacks.
4) U kunt het stereo signaal ook in digitaal audioformaat (S/PDIF) sturen naar een extern opnameapparaat via de OPTISCHE OUTPUT met gebruikmaking van een Toslink vezel optische kabel.

6. Toepassing Diagrammen


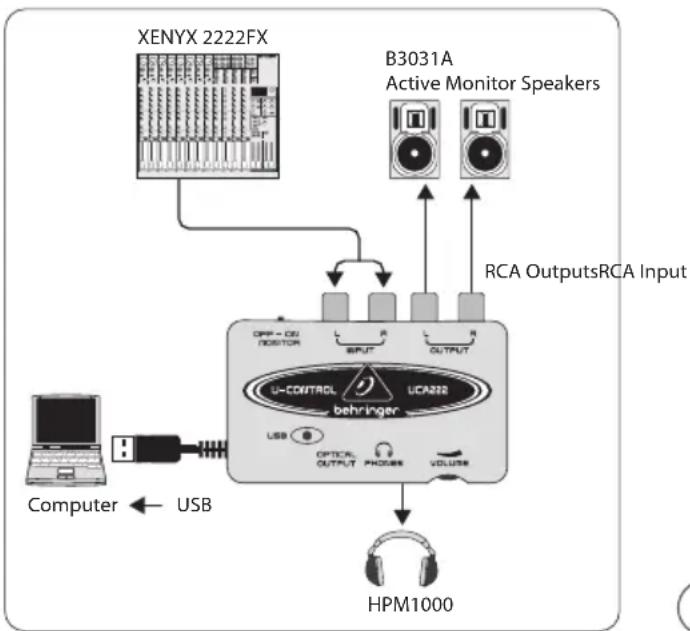

Een mixer gebruiken voor opnames in een studio-omgeving:

De meest gebruikelijke toepassing voor de UCA222 is studio-opname met een mixer. Hiermee kunt u verschillende bronnen tegelijkertijd opnemen, de opname beluisteren, en verschillende tracks synchroon opnemen met de originele opname(s).

74 U-CONTROL UCA222 Gebruiksaanwijzing

• Verbind de TAPE OUT van de mixer met de INPUT RCA-jacks op de UCA222. Hiermee hebt u de gehele mix te pakken.
• Steek de USB-kabel in een vrije USB-poort op uw computer. De VERMOGENS-LED zal gaan branden.
• Verbind een paar gevoede monitorluidsprekers met de UCA222 OUTPUT RCA-jacks. Afhankelijk van het soort input dat uw luidsprekers accepteren, heeft u een adapter nodig.
• U kunt het inputsignaal ook controleren met een koptelefoon in plaats van of naast de monitorluidsprekers. Zet de AAN/UIT-monitorschakelaar op "AAN". Steek de koptelefoon in de KOPTELEFOON-jack en regel het volume met de aangrenzende knop. Dit is de beste methode als de mixer en de computer in dezelfde ruimte staan als de instrumenten die worden opgenomen.
• Neem de tijd om het niveau van elk kanaal en de EQ in te stellen om een goede balans tussen de instrumenten en de bronnen te verzekeren. Als de mix eenmaal is opgenomen, bent u niet meer in staat om op één kanaal aanpassingen te maken.
• Zet het opnameprogramma zo in dat de input voor opname de UCA222 is.
  • Druk op opnemen en laat de muziek maar spelen!

75 U-CONTROL UCA222 Gebruiksaanwijzing

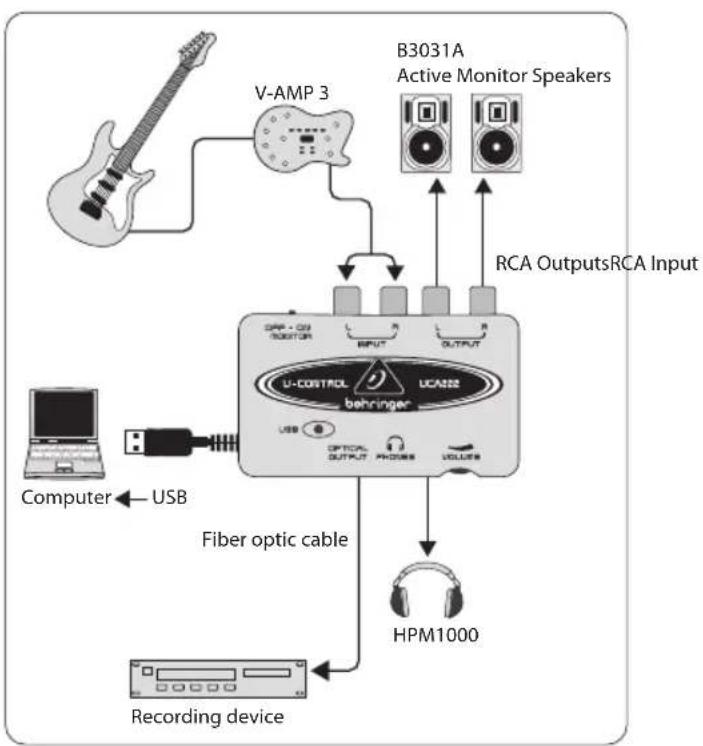

Opnemen met een voorversterker zoals de V-AMP 3:

Voorversterkers zoals de V-AMP 3 maken het mogelijk om een brede reeks van hoogstaande gitaargeluiden op te nemen zonder het gedoe dat u een microfoon voor een conventionele versterker moet plaatsen. Ze maken het u ook mogelijk om 's nachts opnames te maker zonder dat u uw huisgenoten of buren in de verleiding brengt u te wurgen met uw eigen gitaarsnoer.

• Steek een gitaar in de instrumenteninput van de V-AMP 3 met gebruikmaking van een standaard 14 " instrumentenkabel.
• Verbind de stereo 14 " outputs op de V-AMP 3 met de stereo RCA inputs op de UCA222. Hiervoor zijn waarschijnlijk adapters nodig. U kunt ook de stereo RCA gebruiken voor de 14 " TRS kabel die is geleverd in de V-AMP 3/UCA222 bundel, om verbinding te maken tussen de V-AMP 3 koptelefoonoutput en de UCA222. RCA inputs.
• Steek de USB-kabel in een vrije USB-poort op uw computer. De VERMOGEN-LED zal gaan branden.
• Stel het niveau van het outputsignaal op de V-AMP 3 aan.
• Stel het opnameprogramma in op input van de UCA222.
• Druk op opnemen en loei!

7. Verbindingen Audio

Hoewel er verschillende manieren zijn om de UCA222 uw studio of live set-up te integreren, zullen de audioverbindingen feitelijk in alle gevallen hetzelfde zijn:

7.1 Bedrading

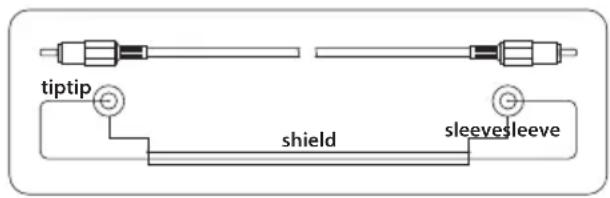

Gebruik standaard RCA-kabels om de UCA222 op andere uitrusting aan te sluiten:

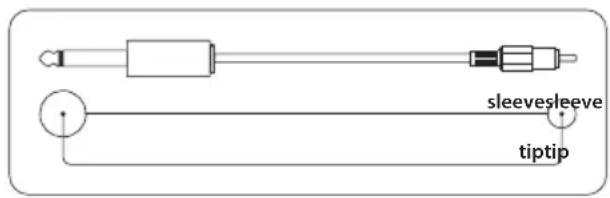

U kunt tevens een 1/4"-adapterkabel gebruiken:

76 U-CONTROL UCA222 Gebruiksaanwijzing
