BEDIENUNGSANLEITUNG Ucontrol UCA222 BEHRINGER

Bevor sie Beginnen 46

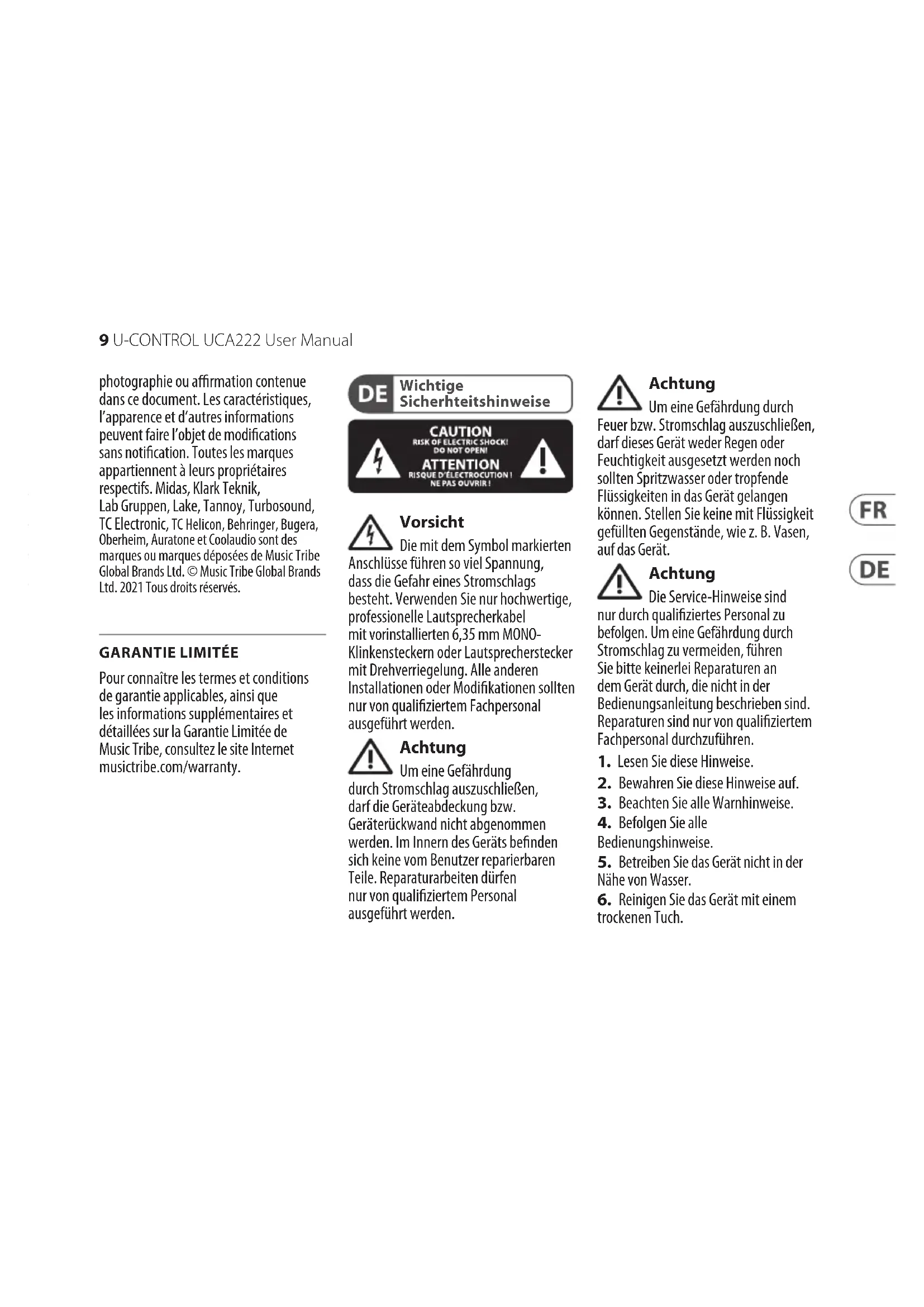

Vorsicht Die mit dem Symbol markierten Anschlüsse führen so viel Spannung, dass die Gefahr eines Stromschlags besteht. Verwenden Sie nur hochwertige, professionelle Lautsprecherkabel mit vorinstallierten 6,35 mm MONO-Klinkensteckern oder Lautsprecherstecker mit Drehverriegelung. Alle anderen Installationen oder Modifikationen sollten nur von qualifiziertem Fachpersonal ausgeführt werden.

Achtung Um eine Gefährdung durch Stromschlag auszuschließen, darf die Geräteabdeckung bzw. Geräterückwand nicht abgenommen werden. Im Innern des Geräts befinden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten dürfen nur von qualifiziertem Personal ausgeführt werden.

Achtung Um eine Gefährdung durch Feuer bzw. Stromschlag auszuschließen, darf dieses Gerät weder Regen oder Feuchtigkeit ausgesetzt werden noch sollten Spritzwasser oder tropfende Flüssigkeiten in das Gerät gelangen können. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät.

Achtung Die Service-Hinweise sind nur durch qualifiziertes Personal zu befolgen. Um eine Gefährdung durch Stromschlag zu vermeiden, führen Sie bitte keinerlei Reparaturen an dem Gerät durch, die nicht in der Bedienungsanleitung beschrieben sind. Reparaturen sind nur von qualifiziertem Fachpersonal durchzuführen.

1. Lesen Sie diese Hinweise.
2. Bewahren Sie diese Hinweise auf.
3. Beachten Sie alle Warnhinweise.
4. Befolgen Sie alle Bedienungshinweise.
5. Betreiben Sie das Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie das Gerät mit einem trockenen Tuch.

10 U-CONTROL UCA222 User Manual

1. Blockieren Sie nicht die Belüftungsschlitze. Beachten Sie beim Einbau des Gerätes die Herstellerhinweise.
2. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (auch Verstärker).
3. Entfernen Sie in keinem Fall die Sicherheitsvorrichtung von Zweipol- oder geerdeten Steckern. Ein Zweipolstecker hat zwei unterschiedlich breite Steckkontakte. Ein geerdeter Stecker hat zwei Steckkontakte und einen dritten Erdungskontakt. Der breitere Steckkontakt oder der zusätzliche Erdungskontakt dient Ihrer Sicherheit. Falls das mitgelieferte Steckerformat nicht zu Ihrer Steckdose passt, wenden Sie sich bitte an einen Elektriker, damit die Steckdose entsprechend ausgetauscht wird.

4. Verlegen Sie das Netzkabel so, dass es vor Tritten und scharfen Kanten geschützt ist und nicht beschädigt werden kann. Achten Sie bitte insbesondere im Bereich der Stecker, Verlängerungskabel und an der Stelle, an der das Netzkabel das Gerät verlässt, auf ausreichenden Schutz.

5. Das Gerät muss jederzeit mit intaktem Schutzleiter an das Stromnetz angeschlossen sein.

6. Sollte der Hauptnetzstecker oder eine Gerätesteckdose die Funktionseinheit zum Abschalten sein, muss diese immer zugänglich sein.
7. Verwenden Sie nur Zusatzgeräte/Zubehörteile, die laut Hersteller geeignet sind.

1. Verwenden Sie nur Wagen, Stand-vorrichtungen, Stative, Halter oder Tische, die vom

Hersteller benannt oder im Lieferumfang des Geräts enthalten sind. Falls Sie einen Wagen benutzen, seien Sie vorsichtig beim Bewegen der Wagen-Gerätkombination, um Verletzungen durch Stolpern zu vermeiden.

1. Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.
2. Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Service-Personal ausführen. Eine Wartung ist notwendig, wenn das Gerät in irgendeiner Weise beschädigt wurde (z. B. Beschädigung des Netzkabels oder Steckers), Gegenstände

oder Flüssigkeit in das Geräteinnere gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, das Gerät nicht ordnungsgemäß funktioniert oder auf den Boden gefallen ist.

1. Korrekte Entsorgung dieses Produkts: Dieses Symbol weist darauf hin, das Produkt entsprechend der WEEE Direktive

(2012/19/EU) und der jeweiligen nationalen Gesetze nicht zusammen mit Ihren Haushaltsabfällen zu entsorgen. Dieses Produkt sollte bei einer autorisierten Sammelstelle für Recycling elektrischer und elektronischer Geräte (EEE) abgegeben werden. Wegen bedenklicher Substanzen, die generell mit elektrischen und elektronischen Geräten in Verbindung stehen, könnte eine unsachgemäße Behandlung dieser Abfallart eine negative Auswirkung auf Umwelt und Gesundheit haben. Gleichzeitig gewährleistet Ihr Beitrag zur richtigen Entsorgung dieses Produkts die effektive Nutzung natürlicher Ressourcen. Für weitere Informationen zur Entsorgung Ihrer Geräte bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum zuständigen städtischen Büro,

11 U-CONTROL UCA222 User Manual

Entsorgungsamt oder zu Ihrem Haushaltsabfallentsorger auf.

1. Installieren Sie das Gerät nicht in einer beengten Umgebung, zum Beispiel Bücherregal oder ähnliches.
2. Stellen Sie keine Gegenstände mit offenen Flammen, etwa brennende Kerzen, auf das Gerät.
3. Beachten Sie bei der Entsorgung von Batterien den Umweltschutz-Aspekt. Batterien müssen bei einer Batterie-Sammelstelle entsorgt werden.
4. Dieses Gerät ist in tropischen und gemäßigten Klimazonen bis 45°C einsetzbar.

HAFTUNGSAUSSCHLUSS

Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen können ohne vorherige Ankündigung geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon,

Behringer, Bugera, Oberheim, Auratone und Coolaudio sind Warenzeichen oder eingetragene Warenzeichen der Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alle Rechte vorbehalten.

Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von Music Tribe gewährten beschränkten Garantie finden Sie online unter musictribe.com/warranty.

PT Instruções de Segurança Importantes CAUTION RISK OF ELECTRIC SHOCK! DO NOT OPEN! ATTENTION RISQUE D'ÉLECTROCUTION! NE PAS OUVRIR!

Aviso!

Herzlichen Dank, dass Sie das UCA222 U-CONTROL Audio Interface gewählt haben. Das UCA222 ist ein Hochleistungsinterface mit USB-Anschluss und eignet sich ideal als Soundkarte für Ihren Laptop-Computer oder als essentielle Aufnahme/Wiedergabe komponente für Studioumgebungen, die mit Desktop-Computern arbeiten. Das UCA222 ist PC- und Mac-kompatibel und benötigt kein separates Installationsverfahren. Dank seiner robusten Konstruktion und seinem kompakten Format ist das UCA222 auch bestens für Reisen geeignet. Über den separa ten Kopfhörerausgang können Sie Ihre Aufnahmen jederzeit abspielen, auch wenn gerade keine Boxen verfügbar sind. Zwei Ein- und Ausgänge sowie ein S/PDIF-Ausgang ermöglichen total flexible Verbindungen zu Mischpulten, Boxen oder Kopfhörern. Die Spannungsversorgung des Geräts erfolgt über das USB-Interface und eine LED zeigt an, ob das UCA222 korrekt angeschlossen ist. Das UCA222 ist das ideale Zusatzgerät für jeden Computermusiker.

1. Bevor sie Beginnen

Ihr UCA222 wurde im Werk sorgfältig verpackt, um ei nen sicheren Transport zu gewährleisten. Sollte der Zustand des Transportkartons darauf hinweisen, dass er und sein Inhalt eventuell beschädigt wurden, untersuchen Sie bitte sofort das Gerät und achten Sie auf physische Anzeichen von Beschädigungen.

Beschädigte Geräte sollten NIE direkt an uns geschickt werden. Bitte informieren Sie sofort den Händler, von dem Sie das Gerät gekauft haben, sowie das Transportunternehmen, das Ihnen das Gerät zugestellt hat. Andernfalls werden eventuell alle Ansprüche auf Ersatz/Reparatur nicht anerkannt.
Verwenden Sie bitte immer die Originalverpackung, um Beschädigungen durch Lagerung oder Transport zuvermeiden.
◇ Lassen Sie niemals Kinder unbeaufsichtigt mit dem Gerät oder dessen Verpackung spielen.
◇ Bitte entsorgen Sie alle Verpackungsmaterialien auf umweltfreundliche Weise.

1.1 Inbetriebnahme

Bitte stellen Sie eine ausreichende Belüftung des Geräts sicher und stellen Sie das UCA222 nie auf einen Verstärker oder in die Nähe eines Heizkörpers, damit es nicht überhitzt.

47 U-CONTROL UCA222 Bedienungsanleitung

Die Spannungsversorgung erfolgt über das USB-Verbindungskabel, wodurch kein externes Netzteil benötigt wird. Bitte befolgen Sie alle erforderlichen Vorsichtsmaßnahmen

1.2 Online registrierung

Registrieren Sie bitte Ihr neues Behringer-Gerät möglichst direkt nach dem Kauf unter http://behringer.com im Internet und lesen Sie bitte die Garantiebedingungen aufmerksam.

Sollte Ihr Behringer-Produkt einmal defekt sein, möchten wir, dass es schnellstmöglich repariert wird. Bitte wenden Sie sich direkt an den Behringer-Händler, bei dem Sie Ihr Gerät gekauft haben. Falls Ihr Behringer-Händler nicht in der Nähe ist, können Sie sich auch direkt an eine unserer Niederlassungen wenden. Eine Liste mit Kontaktadressen unserer Niederlassungen finden Sie in der Originalverpackung ihres Geräts (Global Contact Information/European Contact Information). Sollte für Ihr Land keine Kontaktadresse verzeichnet sein, wenden Sie sich bitte an den nächstgelegenen Distributor. Im Support-Bereich unserer Website http://behringer.com finden Sie die entsprechenden Kontaktadressen.

Ist Ihr Gerät mit Kaufdatum bei uns registriert, erleichtert dies die Abwicklung im Garantiefall erheblich.

Vielen Dank für Ihre Mitarbeit!

2. Systemanforderungen

Das UCA222 ist PC- und Mac-kompatibel. Daher sind für das korrekte Funktionieren des UCA222 keine Installationsverfahren oder Treiber erforderlich.

Um mit dem UCA222 zusammenarbeiten zu können, muss Ihr Computer folgende Mindestanforderungen erfüllen:

PC PC Mac
Intel oder AMD CPU, 400 MHz oder höher	G3, 300 MHz oder höher
Minimum 128 MB RAM Minimum	128 MB RAM
USB 1.1 Interface USB 1.1 Interface
Windows XP, 2000	Mac OS 9.0.4 oder höher, 10.X oder höher

2.1 Hardware-anschluss

Schließen Sie das Gerät über USB an Ihren Computer an. Der USB-Anschluss versorgt das UCA222 auch mit Spannung. Sie können die verschiedensten Audio-Geräte an die Ein- und Ausgänge anschließen.

48 U-CONTROL UCA222 Bedienungsanleitung

3. Regler und Anschlüsse


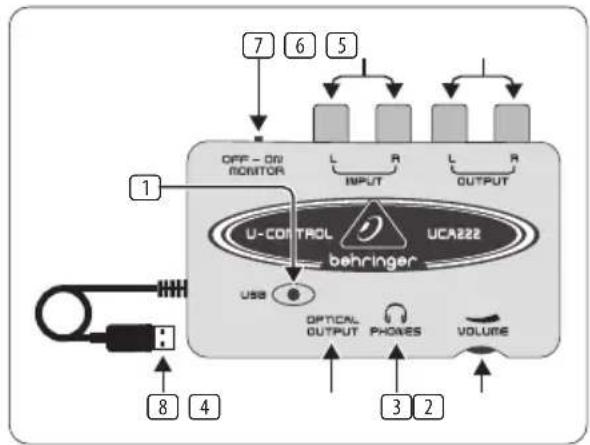

1 NETZANZEIGE-LED – Zeigt den Status der USB-Spannungsversorgung an.
2 OPTICAL OUTPUT – Die Toslink-Buchse überträgt ein S/PDIF-Signal, das über ein Glasfaserkabel weitergeleitet wird.
3 PHONES – Schließen Sie Ihre Kopfhörer mit einem 3,5 mm Miniklinkenstecker an diesen PHONES-Ausgang an.
4 VOLUME – Regelt die Lautstärke des Kopfhörerausgangs. Drehen Sie den Regler vor dem Anschließen von Kopfhörern ganz nach links, um Hörschäden durch hohe Pegeleinstellungen zu vermeiden. Drehen Sie den Regler anschließend nach rechts, um die Lautstärke zu erhöhen.

5 OUTPUT – Verbinden Sie die Ausgänge über Stereo Cinch-Kabel mit einem Boxensystem, um die Audioausgabe des Computers abzuhören.
6 INPUT – Schließen Sie hier das gewünschte Aufnahme-signal über Audiokabel mit Cinch-Anschlüssen an.
7 OFF/ON MONITOR – Steht der MONITOR-Schalter auf OFF, liegt am Kopfhörerausgang das über den USB-Port eingehende Signal des Computers an (identisch mit dem Signal an den Cinch-Ausgangsbuchsen). Steht der MONITOR-Schalter auf ON, liegt am Kopfhörerausgang das über die INPUT Cinch-Buchsen eingehende Signal an.
USB-KABEL – Überträgt Informationen in beide Richtungen zwischen Computer und UCA222. Es versorgt das Gerät auch mit Spannung.

4. Software-Installation

• Dieses Gerät erfordert keine spezielle Einrichtung oder Treiber – einfach an einen freien USB-Port am PC oder Mac anschließen.
• Das UCA222 wird mit einer kostenlosen Version der Auda city Editing Software ausgeliefert. Damit können Sie schnell und einfach Aufnahmen erstellen. Die CD enthält auch VST Plug-Ins, ASIO-Treiber und verschiedene Freeware-Programme.

49 U-CONTROL UCA222 Bedienungsanleitung

◇ Hinweis – Wenn das UCA222 im Bundle mit anderen Behringer Produkten angeboten wird, kann die mitgelieferte Software variieren. Sollten keine ASIO-Treiber mitgeliefert werden, können Sie diese von unserer Website behringer.com herunterladen.

5. Grundsätzliche Bedienung

Das UCA222 ist die bedienungsfreundliche Schnittstelle zwischen Computer, Mischer und Monitorsystem. Bedienen Sie das Gerät grundsätzlich wie folgt:

1) Schließen Sie das UCA222 an den Computer an, indem Sie das USB-Kabel in einen freien USB-Port stecken. Die Netz anzeige leuchtet automatisch.
2) Schließen Sie die aufzunehmende Audioquelle, z. B. Mischer, Vorverstärker usw., an die Stereo INPUT Cinch-Buchsen an.
3) Schließen Sie Ihre Kopfhörer an die 3,5 mm PHONES-Buchse an und stellen Sie die Lautstärke mit dem benachbarten Regler ein. Sie können den Ausgang auch abhören, indem Sie ein Paar Aktivboxen an die Stereo OUTPUT Cinch-Buchsen anschließen.
4) Sie können das Stereosignal auch über ein an den OPTICAL OUTPUT angeschlossenes Toslink-Glasfaserkabel im digitalen Audioformat (S/PDIF) zu einem externen Aufnahmegerät leiten.

6. Anwendungsdiagramme


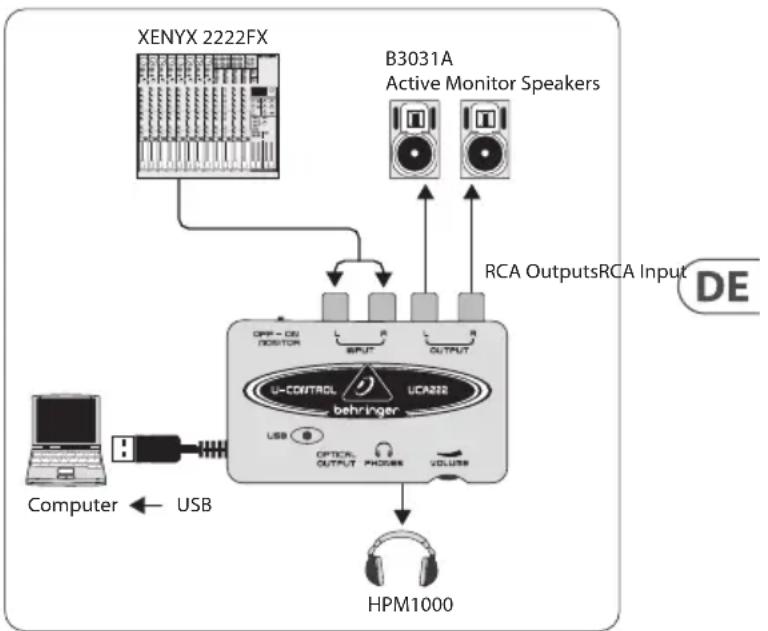

Mischer für Aufnahmen in einer Studioumgebung einsetzen:

Das UCA222 wird am häufigsten zusammen mit einem Mischer für Studioaufnahmen eingesetzt. Auf diese Weise kann man mehrere Signalquellen gleichzeitig aufzeichnen, die Wiedergabe abhören und weitere Spuren synchron zu den ursprünglichen Takes aufnehmen.

50 U-CONTROL UCA222 Bedienungsanleitung

• Verbinden Sie die TAPE OUT-Buchsen des Mischers mit den INPUT Cinch-Buchsen des UCA222. So können Sie die gesamte Mischung aufzeichnen.
• Stecken Sie das USB-Kabel in einen freien USB-Port Ihres Computers. Die NETZANZEIGE-LED leuchtet.
• Schließen Sie ein Paar Aktivmonitore an die OUTPUT Cinch-Buchsen des UCA222 an. Abhängig vom Eingangstyp Ihrer Boxen müssen Sie eventuell einen Adapter verwenden.
• Sie können das Eingangssignal auch mit Kopfhörern an Stelle von oder als Ergänzung zu den Monitorboxen abhören. Stellen Sie den OFF/ON MONITOR-Schalter auf 'ON' ein. Schließen Sie Ihre Kopfhörer an die PHONES-Buchse an und stellen Sie die Lautstärke mit dem benachbarten Regler ein. Dies ist die beste Lösung, wenn sich Mischer und Computer im gleichen Raum wie die aufzunehmenden Instrumente befinden.
• Nehmen Sie sich Zeit, um die einzelnen Kanalpegel und den EQ abzustimmen und eine gute Balance zwischen den Instrumenten/Signalquellen herzustellen. Nachdem die Mischung aufgenommen ist, können Sie an den einzelnen Kanälen keine Änderungen mehr vornehmen.
• Stellen Sie das Aufnahmeprogramm so ein, dass die Eingangssignale des UCA222 aufgezeichnet werden.

- Drücken Sie Record und lassen Sie der Musik Ihren Lauf!

51 U-CONTROL UCA222 Bedienungsanleitung

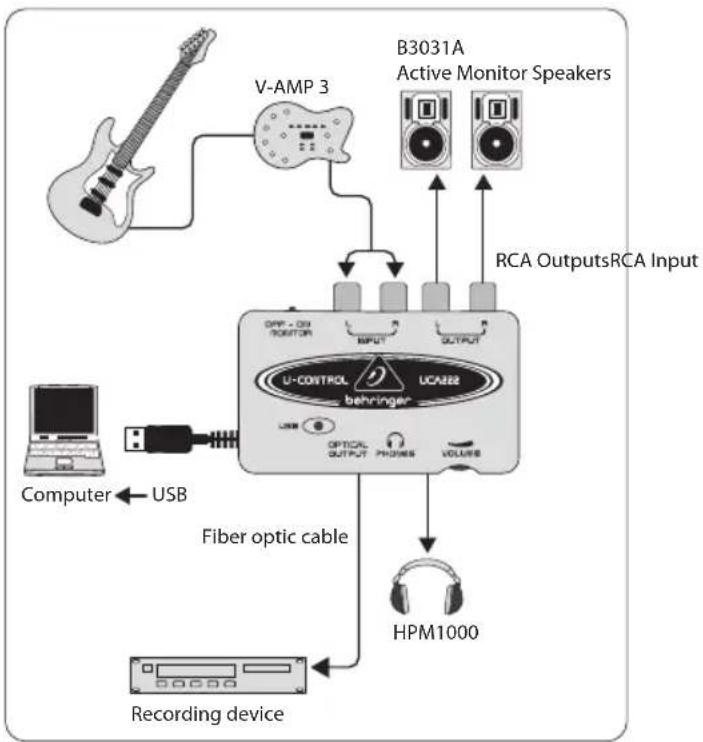

Aufnahmen mit Vorverstärker, z. B. V-AMP 3:

Vorverstärker, wie der V-AMP 3, bieten eine exzellente Möglichkeit zum Aufnehmen eines breiten Spektrums an hochwertigen Gitarrensounds, ohne dass man umständlich ein Mikrofon vor einen herkömmlichen Verstärker stellen muss. Sie können damit auch mitten in der Nacht aufnehmen, ohne dass Mitbewohner oder Nachbarn in Versuchung kommen, Sie mit Ihrem eigenen Gitarrenkabel zu erdrosseln.

• Schließen Sie eine Gitarre über ein standard 6,3 mm Instrumentenkabel an den Instrumenteneingang des V-AMP 3 an.
• Verbinden Sie die 6,3 mm Stereoausgänge des V-AMP 3 mit den Stereo Cinch-Eingängen des UCA222. Hierfür werden wahrscheinlich Adapter benötigt. Sie können auch das im V-AMP 3/UCA222 Bundle enthaltene Stereo Cinch-auf-6,3 mm Klinkenkabel verwenden, um den Kopfhörerausgang des V-AMP 3 mit den Cinch-Eingängen des UCA222 zu verbinden.
• Stecken Sie das USB-Kabel in einen freien USB-Port Ihres Computers. Die NETZANZEIGE-LED leuchtet.
• Stellen Sie den Ausgangssignalpegel am V-AMP 3 ein.
• Stellen Sie das Aufnahmeprogramm so ein, dass es die Eingangssignale des UCA222 aufzeichnet.
• Drücken Sie Record und spielen Sie wie der Teufel!

7. Audioanschlüsse

Obwohl man das UCA222 auf verschiedene Arten in ein Studio- oder Live-Setup integrieren kann, sind die herzustellenden Audioanschlüsse in allen Fällen grundsätzlich identisch:

7.1 Verkabelung

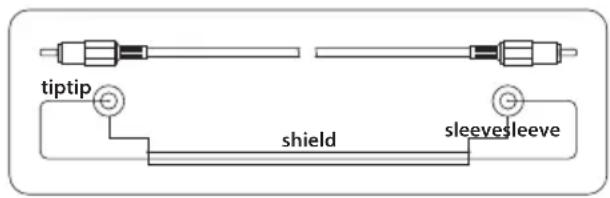

Schließen Sie das UCA222 bitte über standard Cinch-Kabel an andere Geräte an:

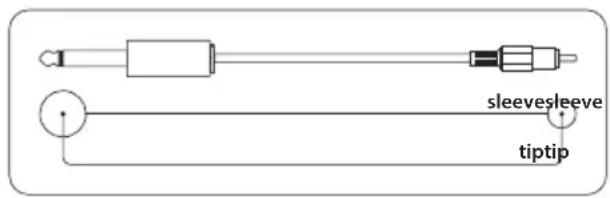

Sie können auch ein 6,3 mm Klinken-Adapterkabel verwenden:

52 U-CONTROL UCA222 Bedienungsanleitung

DE
