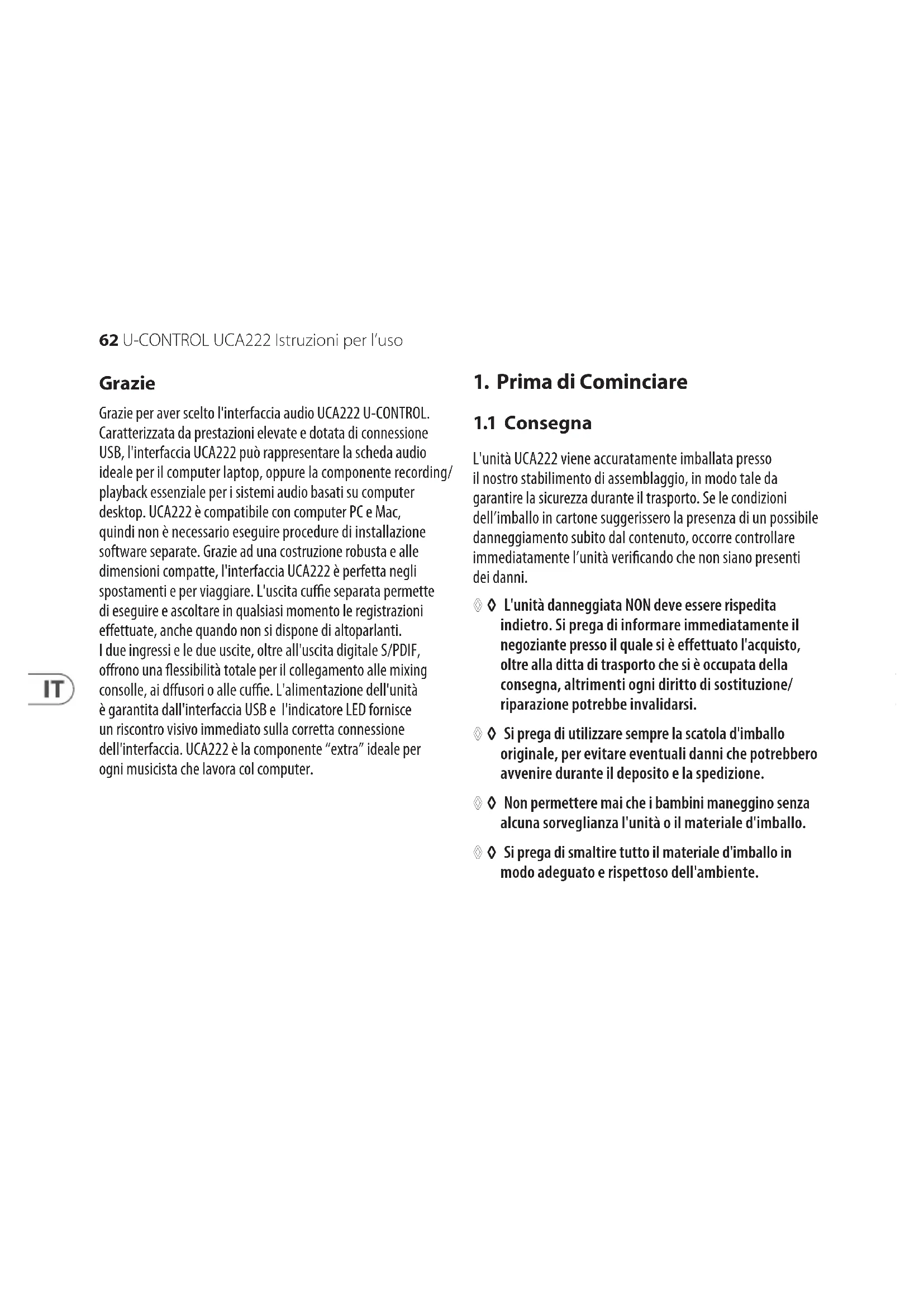

Grazie

Grazie per aver scelto l'interfaccia audio UCA222 U-CONTROL. Caratterizzata da prestazioni elevate e dotata di connessione USB, l'interfaccia UCA222 può rappresentare la scheda audio ideale per il computer laptop, oppure la componente recording/ playback essenziale per i sistemi audio basati su computer desktop. UCA222 è compatibile con computer PC e Mac, quindi non è necessario eseguire procedure di installazione software separate. Grazie ad una costruzione robusta e alle dimensioni compatte, l'interfaccia UCA222 è perfetta negli spostamenti e per viaggiare. L'uscita cuffie separata permette di eseguire e ascoltare in qualsiasi momento le registrazioni effettuate, anche quando non si dispone di altoparlanti. I due ingressi e le due uscite, oltre all'uscita digitale S/PDIF, offrono una flessibilità totale per il collegamento alle mixing consolle, ai diffusori o alle cuffie. L'alimentazione dell'unità è garantita dall'interfaccia USB e l'indicatore LED fornisce un riscontro visivo immediato sulla corretta connessione dell'interfaccia. UCA222 è la componente "extra" ideale per ogni musicista che lavora col computer.

1. Prima di Cominciare

1.1 Consegna

L'unità UCA222 viene accuratamente imballata presso il nostro stabilimento di assemblaggio, in modo tale da garantire la sicurezza durante il trasporto. Se le condizioni dell'imballo in cartone suggerissero la presenza di un possibile danneggiamento subito dal contenuto, occorre controllare immediatamente l'unità verificando che non siano presenti dei danni.

L'unità danneggiata NON deve essere rispedita indietro. Si prega di informare immediatamente il negoziante presso il quale si è effettuato l'acquisto, oltre alla ditta di trasporto che si è occupata della consegna, altrimenti ogni diritto di sostituzione/riparazione potrebbe invalidarsi.
Si prega di utilizzare sempre la scatola d'imballo originale, per evitare eventuali danni che potrebbero avvenire durante il deposito e la spedizione.
◇ Non permettere mai che i bambini maneggino senza alcuna sorveglianza l'unità o il materiale d'imballo.
◇ Si prega di smaltire tutto il materiale d'imballo in modo adeguato e rispettoso dell'ambiente.

63 U-CONTROL UCA222 Istruzioni per l'uso

1.2 Operazioni iniziali

Per prevenire il rischio di surriscaldamento, si prega di fornire all'unità UCA222 una ventilazione sufficiente ed evitare di collocarla sugli amplificatori o vicino ai caloriferi. L'alimentazione è garantita dal cavo USB collegato, quindi non è richiesta la presenza e l'impiego di unità di alimentazione esterne. Si prega di aderire a tutte le precauzioni di sicurezza richieste.

1.3 Registrazione in-linea

La preghiamo di registrare il suo nuovo apparecchio Behringer, possibilmente subito dopo l'acquisto, sul nostro sito internet http://behringer.com, e di leggere con attenzione le nostre condizioni di garanzia.

Nell'eventualità che il suo prodotto Behringer sia difettoso, vogliamo che questo venga riparato al più presto. La preghiamo di rivolgersi direttamente al rivenditore Behringer dove ha acquistato l'apparecchio. Nel caso il rivenditore Behringer non sia nelle sue vicinanze, può rivolgersi direttamente ad una delle nostre filiali. Una lista delle nostre filiali completa di indirizzi, si trova sul cartone originale del suo apparecchio (Global Contact Information/European Contact Information). Qualora nella lista non trovasse nessun indirizzo per la sua nazione, si rivolga al distributore più vicino. Sul nostro sito http://behringer.com, alla voce Support, trova gl'indirizzi corrispondenti.

Nel caso il suo apparecchio sia stato registrato da noi con la data d'acquisto, questo faciliterà lo sviluppo delle riparazioni nei casi in garanzia.

Grazie per la sua collaborazione!

2. Requisiti di Sistema

Il dispositivo UCA222 è compatibile con computer PC e Mac; quindi, per un suo corretto funzionamento e utilizzo, non occorre installare alcun driver o eseguire altre procedure.

Per operare con UCA222 il computer deve possedere i seguenti requisiti minimi:

2.1 Connessione hardware

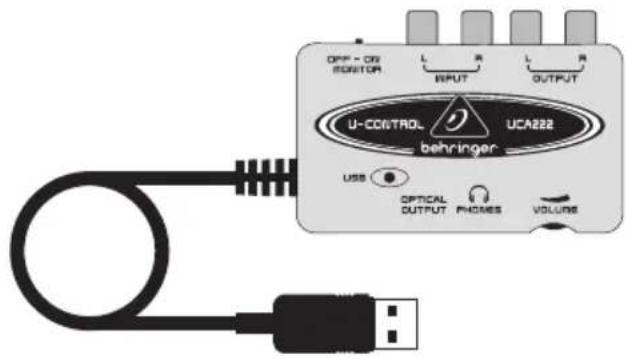

Usa il cavo USB per collegare l'unità UF0202 al computer. Gli ingressi e le uscite di UCA222 consentono il collegamento a diversi tipi di dispositivi e strumentazione.

64 U-CONTROL UCA222 Istruzioni per l'uso

3. Controlli e Connettori


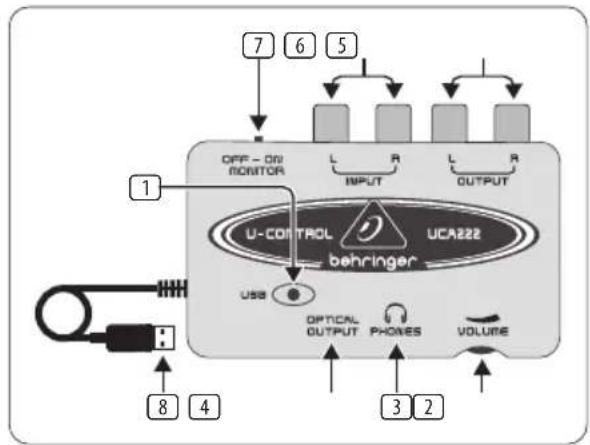

① INDICATORE POWER – Mostra lo status dell'alimentazione USB.
2 OPTICAL OUTPUT – Il connettore Toslink invia un segnale S/PDIF mediante l'uso di un cavo a fibra ottica.
3 PHONES – Collega un paio di cuffie standard a questa uscita usando un connettore mini-jack da 1/8".
4 VOLUME – Controllo che regola il volume dell'uscita cuffie (Phones). Prima di collegare le cuffie, ruota questo controllo completamente a sinistra, in modo da evitare eventuali danni all'udito causati da regolazioni di volume elevate. Ruota il controllo a destra per aumentare il volume.

5 OUTPUT – Per monitorare l'uscita audio del computer, collega queste connessioni ad un sistema di diffusori stereo usando cavi con connettori RCA.
6 INPUT – Collega il segnale da registrare usando cavi audio dotati di connettori RCA.
7 OFF/ON MONITOR – Con il selettore MONITOR posizionato su OFF, l'uscita cuffie riceve il segnale dal computer tramite la porta USB (come le connessioni OUTPUT RCA). Con il selettore MONITOR posizionato su ON, l'uscita cuffie riceve il segnale presente negli ingressi INPUT RCA.
8 CAVO USB – Il cavo USB trasporta le informazioni da e verso il computer e l'interfaccia UCA222, oltre a fornire l'alimentazione al dispositivo.

4. Installazione Software

• UCA222 non richiede configurazioni o driver particolari; è sufficiente collegarlo in una porta USB libera del computer (PC/Mac).
• L'unità UCA222 viene fornita con una versione gratuita del software di editing Audacity, oltre ad alcuni plug-in VST, ai driver ASIO e a diverso materiale freeware.
• Nota – Quando l'interfaccia UCA222 è inclusa in altri pacchetti di prodotti Behringer, il software incluso può variare. Nei casi in cui i driver ASIO non fossero inclusi, è possibile scaricarli dal nostro sito web behringer.com.

65 U-CONTROL UCA222 Istruzioni per l'uso

5. Operazioni di Base

Il dispositivo UCA222 consente un facile collegamento tra il tuo computer, il mixer e il sistema di monitoraggio. Segui questa procedura per realizzare un sistema di base:

1) Collega UCA222 al computer collegando il cavo USB ad una porta USB libera. L'indicatore Power LED si attiverà automaticamente.
2) Collega la sorgente audio da registrare, ad esempio un mixer, un preamp ecc., agli ingressi stereo RCA INPUT.
3) Collega un paio di cuffie nel connettore PHONES (jack da 1/8") e regola il volume col controllo adiacente. È anche possibile monitorare l'uscita collegando una coppia di diffusori attivi alle uscite stereo RCA OUTPUT.
4) Inoltre, è possibile inviare il segnale stereo ricevuto in formato audio digitale (S/PDIF) ad un sistema di registrazione esterno mediante l'uscita OPTICAL OUTPUT, usando un cavo a fibra ottica con connettori Toslink.

6. Diagrammi di Applicazioni

Usare un mixer per registrare in studio:

L'applicazione più comune nell'impiego dell'interfaccia UCA222 consiste nell'effettuare la registrazione in studio in combinazione ad un mixer. Ciò consente di registrare contemporaneamente diverse sorgenti, ascoltarne il playback e registrare diverse tracce sincronizzate alle take originali.

66 U-CONTROL UCA222 Istruzioni per l'uso

• Collega l'uscita TAPE OUT del mixer alle connessioni RCA INPUT di UCA222. In questo modo è possibile catturare il mix principale.
• Collega il cavo USB in una porta USB libera del computer. L'indicatore POWER LED si attiverà.
• Collega una coppia di monitor amplificati alle uscite RCA OUTPUT di UCA222. In base al tipo di connettori d'ingresso presenti nei monitor, potrebbe essere necessario l'uso di adattatori.
• Al posto dei monitor, o in aggiunta a questi, potrai anche monitorare il segnale in ingresso utilizzando un paio di cuffie. Posiziona il selettore OFF/ON MONITOR su 'ON'. Collega un paio di cuffie all'uscita PHONES e regola il relativo volume agendo sul controllo adiacente. Questa configurazione è preferibile quando il mixer e il computer sono collocati nello stesso ambiente in cui si trovano gli strumenti da registrare.
• Effettua le regolazioni di livello e di equalizzazione di ciascun canale per assicurare un buon bilanciamento tra gli strumenti/sorgenti audio. Infatti, una volta effettuata la registrazione del mix, non potrai più effettuare alcuna regolazione singolarmente ad un canale.
• Imposta il programma/software di registrazione in modo da registrare l'ingresso proveniente dall'interfaccia UCA222.

• Premi il tasto Record e lascia che la musica fluisca!

67 U-CONTROL UCA222 Istruzioni per l'uso

Registrare con un'unità preamp, come V-AMP 3:

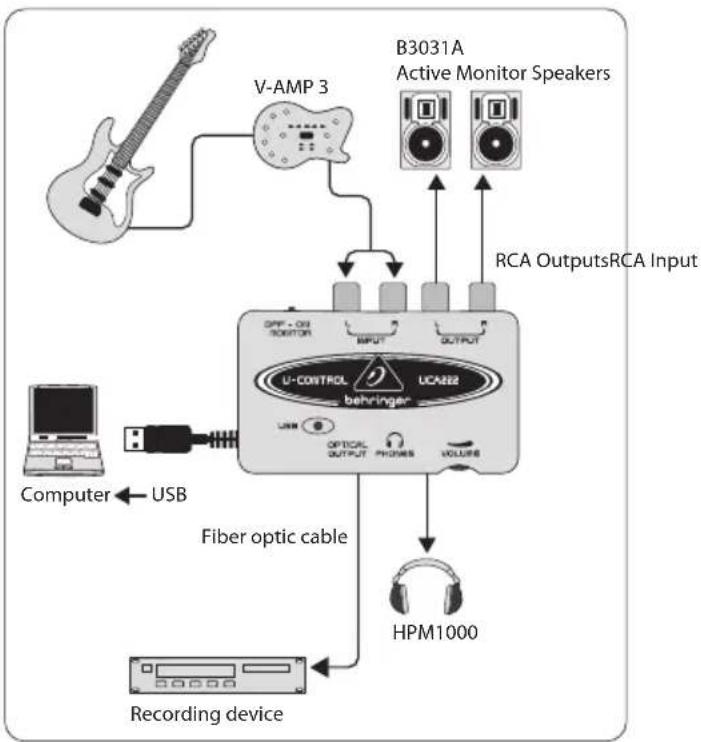

Le unità preamp come il modello V-AMP 3 consentono di registrare un'ampia selezione di suoni di chitarra d'elevata qualità, senza la seccatura di dover posizionare un microfono di fronte ad un amplificatore convenzionale. Inoltre, con questa configurazione sarai libero di registrare anche in piena notte senza temere che il tuo compagno di stanza o i tuoi vicini tentino di strangolarti con le corde della tua stessa chitarra!

• Collegia la chitarra nell'ingresso Instrument di V-AMP 3 usando un cavo standard per strumenti con connettore jack da 14 ".
• Collega le uscite stereo (jack da 1/4") di V-AMP 3 agli ingressi RCA stereo di UCA222. Probabilmente saranno necessari degli adattatori; oppure potrai usare il cavo stereo 'RCA > TRS da 1/4" incluso nel pacchetto V-AMP 3/UCA222, per collegare l'uscita cuffie di V-AMP 3 agli ingressi RCA di UCA222.
• Collegia il cavo USB in una porta USB libera del computer. L'indicatore POWER LED si attiverà.
• Regola il livello d'uscita dell'unità V-AMP 3.
• Imposta il programma/software di registrazione in modo da registrare l'ingresso proveniente dall'interfaccia UCA222.
  • Premi il tasto Record e scatenati con la chitarra!

7. Connessioni Audio

Sebbene esistano diversi modi per integrare UCA222 alla strumentazione in studio o dal vivo, le connessioni audio da realizzare saranno fondamentalmente le stesse in tutti i casi:

7.1 Cavi

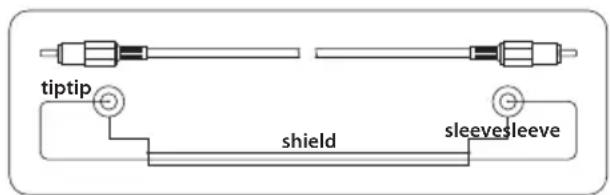

Usa cavi RCA standard per collegare UCA222 ad altri dispositivi:

È anche possibile impiegare un cavo-adattatore jack da ¼"

68 U-CONTROL UCA222 Istruzioni per l'uso
