MANUAL DE USUARIO Ucontrol UCA222 BEHRINGER

Las terminales marcadas con este símbolo transportan corriente eléctrica de magnitud suficiente como para constituir un riesgo de descarga eléctrica. Utilice solo cables de altavoz profesionales y de alta calidad con conectores TS de 6,3 mm o de bayoneta prefijados. Cualquier otra instalación o modificación debe ser realizada únicamente por un técnico cualificado.

Este símbolo, siempre que aparece, le advierte de la presencia de voltaje peligroso sin aislar dentro de la caja; este voltaje puede ser suficiente para constituir un riesgo de descarga.

Este símbolo, siempre que aparece, le advierte sobre instrucciones operativas y de mantenimiento que aparecen en la documentación adjunta. Por favor, lea el manual.

Atención Para reducir el riesgo de descarga eléctrica, no quite la tapa (o la parte

posterior). No hay piezas en el interior del equipo que puedan ser reparadas por el usuario. Si es necesario, póngase en contacto con personal cualificado.

Atención Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia, humedad o alguna otra fuente que pueda salpicar o derramar algún líquido sobre el aparato. No coloque ningún tipo de recipiente para líquidos sobre el aparato.

Atención Las instruccio

deben llevarlas a cabo exclusivamente personal cualificado. Para evitar el riesgo de una descarga eléctrica, no realice reparaciones que no se encuentren descritas en el manual de operaciones. Las reparaciones deben ser realizadas exclusivamente por personal cualificado.

1. Lea las instrucciones.
2. Conserve estas instrucciones.
3. Preste atención a todas las advertencias.
4. Siga todas las instrucciones.
5. No use este aparato cerca del agua.
6. Limpie este aparato con un paño seco.

7. No bloquee las aberturas de ventilación. Instale el equipo de acuerdo con las instrucciones del fabricante.

8. No instale este equipo cerca de fuentes de calor tales como radiadores, acumuladores de calor, estufas u otros aparatos (incluyendo amplificadores) que puedan producir calor.

9. No elimine o deshabilite nunca la conexión a tierra del aparato o del cable de alimentación de corriente. Un enchufe polarizado tiene dos polos, uno de los cuales tiene un contacto más ancho que el otro. Una clavija con puesta a tierra dispone de tres contactos: dos polos y la puesta a tierra. El contacto ancho y el tercer contacto, respectivamente, son los que garantizan una mayor seguridad. Si el enchufe suministrado con el equipo no concuerda con la toma de corriente, consulte con un electricista para cambiar la toma de corriente obsoleta.
10. Coloque el cable de suministro de energía de manera que no pueda ser pisado y que esté protegido de objetos afilados. Asegúrese de que el cable de suministro de energía esté protegido, especialmente en la zona de la clavija y en el punto donde sale del aparato.
11. Use únicamente los dispositivos o accesorios especificados por el fabricante.

1. Use únicamente la carretilla, plataforma, trípode, soporte o mesa especificados por el fabricante o

suministrados junto con el equipo.

6 U-CONTROL UCA222 User Manual

Al transportar el equipo, tenga cuidado para evitar daños y caídas al tropezar con algún obstáculo.

1. Desenchufe el equipo durante tormentas o si no va a utilizarlo durante un periodo largo.
2. Confíe las reparaciones únicamente a servicios técnicos cualificados. La unidad requiere mantenimiento siempre que haya sufrido algún daño, si el cable de suministro de energía o el enchufe presentaran daños, se hubiera derramado un líquido o hubieran caído objetos dentro del equipo, si el aparato hubiera estado expuesto a la humedad o la lluvia, si ha dejado de funcionar de manera normal o si ha sufrido algún golpe o caída.
3. Al conectar la unidad a la toma de corriente eléctrica asegúrese de que la conexión disponga de una unión a tierra.
4. Si el enchufe o conector de red sirve como único medio de desconexión, éste debe ser accesible fácilmente.

1. Cómo debe deshacerse de este aparato: Este símbolo indica que este aparato no debe ser tratado como basura orgánica, según lo

indicado en la Directiva WEEE (2012/19/EU) y a las normativas aplicables en su país. En lugar de ello deberá llevarlo al punto limpio

más cercano para el reciclaje de sus elementos eléctricos / electrónicos (EEE). Al hacer esto estará ayudando a prevenir las posibles consecuencias negativas para el medio ambiente y la salud que podrían ser provocadas por una gestión inadecuada de este tipo de aparatos. Además, el reciclaje de materiales ayudará a conservar los recursos naturales. Para más información acerca del reciclaje de este aparato, póngase en contacto con el Ayuntamiento de su ciudad o con el punto limpio local.

1. No instale esta unidad en un espacio muy reducido, tal como encastrada en una librería o similar.
2. No coloque objetos con llama, como una vela encendida, sobre este aparato.
3. Tenga presentes todas las advertencias relativas al reciclaje y correcta eliminación de las pilas. Las pilas deben ser siempre eliminadas en un punto limpio y nunca con el resto de la basura orgánica.
4. Puede usar este aparato en lugares con climas tropicales y moderados que soporten temperaturas de hasta 45°C.

NEGACIÓN LEGAL

Music Tribe no admite ningún tipo de responsabilidad por cualquier daño o pérdida que pudiera sufrir cualquier persona por confiar total o parcialmente en la descripciones, fotografías o afirmaciones contenidas en este documento. Las especificaciones técnicas, imágenes y otras informaciones contenidas en este documento están sujetas a modificaciones sin previo aviso. Todas las marcas comerciales que aparecen aquí son propiedad de sus respectivos dueños. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone y Coolaudio son marcas comerciales o marcas registradas de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Reservados todos los derechos.

GARANTÍA LIMITADA

Si quiere conocer los detalles y condiciones aplicables de la garantía así como información adicional sobre la Garantía limitada de Music Tribe, consulte online toda la información en la web musictribe.com/warranty.

7 U-CONTROL UCA222 User Manual

FR Consignes de sécurité CAUTION RISK OF ELECTRIC SHOCK! DO NOT OPEN! ATTENTION RISQUE D'ÉLECTROCUTION! NE PAS OUVRIR!

Hemos embalado cuidadosamente este aparato para evitar problemas durante el transporte. Si las condiciones del embalaje le hacen pensar que ha sufrido daños, inspeccione este aparato inmediatamente en busca de posibles indicaciones de avería.

◇ NUNCA nos devuelva directamente una unidad dañada. Informe al comercio en el que haya adquirido la unidad y a la empresa de transportes responsable. El no hacer esto invalidará cualquier reclamación/sustitución posterior.
- Cuando vaya a transportar o almacenar esta unidad utilice siempre el embalaje original para evitar daños.
◇ Nunca permita que los niños jueguen con este aparato o con su embalaje o queden sin supervisión.
◇ Recuerde seguir las normas de reciclaje a la hora de deshacerse del embalaje y las protecciones.

31 U-CONTROL UCA222 Manual de uso

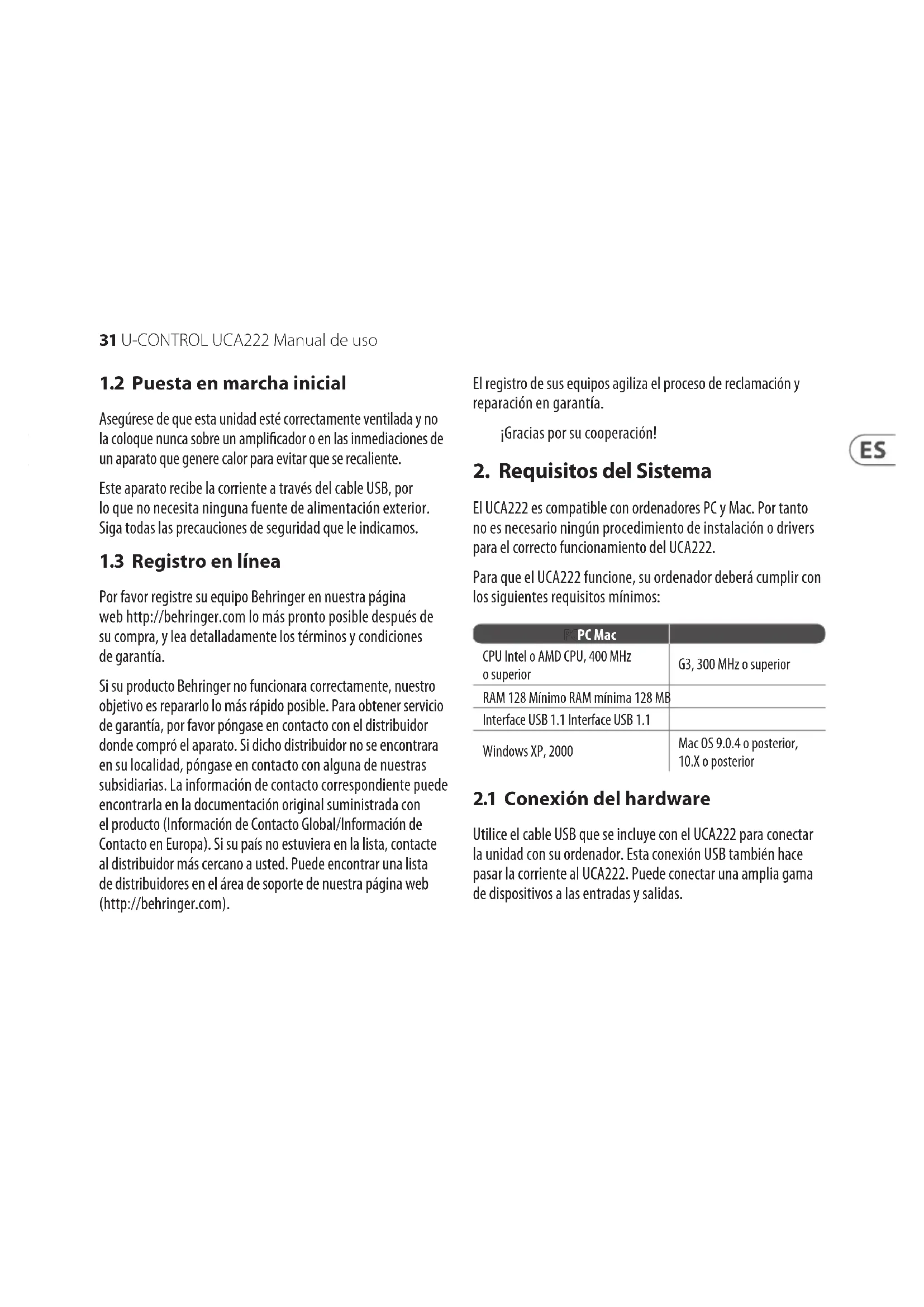

1.2 Puesta en marcha inicial

Asegúrese de que esta unidad esté correctamente ventilada y no la coloque nunca sobre un amplificador o en las inmediaciones de un aparato que genere calor para evitar que se recaliente.

Este aparato recibe la corriente a través del cable USB, por lo que no necesita ninguna fuente de alimentación exterior. Siga todas las precauciones de seguridad que le indicamos.

1.3 Registro en línea

Por favor registre su equipo Behringer en nuestra página web http://behringer.com lo más pronto posible después de su compra, y lea detalladamente los términos y condiciones de garantía.

Si su producto Behringer no funcionara correctamente, nuestro objetivo es repararlo lo más rápido posible. Para obtener servicio de garantía, por favor póngase en contacto con el distribuidor donde compró el aparato. Si dicho distribuidor no se encontrara en su localidad, póngase en contacto con alguna de nuestras subsidiarias. La información de contacto correspondiente puede encontrarla en la documentación original suministrada con el producto (Información de Contacto Global/Información de Contacto en Europa). Si su país no estuviera en la lista, contacte al distribuidor más cercano a usted. Puede encontrar una lista de distribuidores en el área de soporte de nuestra página web (http://behringer.com).

El registro de sus equipos agiliza el proceso de reclamación y reparación en garantía.

¡Gracias por su cooperación!

2. Requisitos del Sistema

El UCA222 es compatible con ordenadores PC y Mac. Por tanto no es necesario ningún procedimiento de instalación o drivers para el correcto funcionamiento del UCA222.

Para que el UCA222 funcione, su ordenador deberá cumplir con los siguientes requisitos mínimos:

PC Mac
CPU Intel o AMD CPU, 400 MHzo superior	G3, 300 MHz o superior
RAM 128 Mínimo RAM mínima 128 MB
Interface USB 1.1 Interface USB 1.1
Windows XP, 2000	Mac OS 9.0.4 o posterior,10.X o posterior

2.1 Conexión del hardware

Utilice el cable USB que se incluye con el UCA222 para conectar la unidad con su ordenador. Esta conexión USB también hace pasar la corriente al UCA222. Puede conectar una amplia gama de dispositivos a las entradas y salidas.

32 U-CONTROL UCA222 Manual de uso

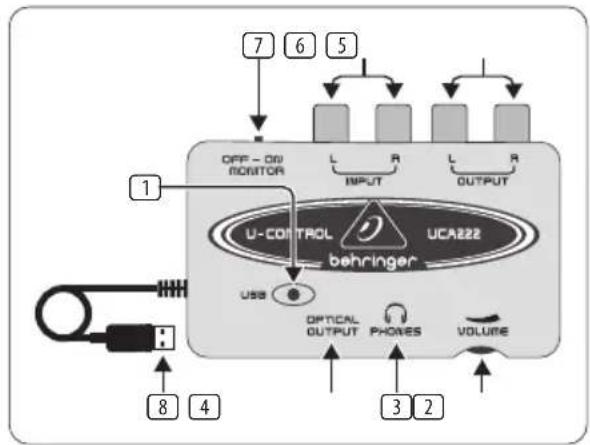

3. Controles y Conexiones

1 LED POWER – Le indica si la unidad está recibiendo o no corriente vía USB.
2 OPTICAL OUTPUT – La toma Toslink transporta una señal S/PDIF. Conecte aquí un cable de fibra óptica.
3 PHONES – Le permite conectar un par de auriculares standard con un conector "mini" de 3,5 mm.
4 VOLUME — Ajusta el volumen de la salida de auriculares. Antes de conectar los auriculares, gire este control totalmente hacia la izquierda para evitar que un volumen elevado pueda dañarle los oídos. Gire el control hacia la derecha para subir el volumen.

5 OUTPUT – Conecte aquí un sistema de altavoces utilizando cables stereo RCA para monitorizar el audio enviado desde el ordenador.
6 INPUT – Conecte aquí la señal de grabación que quiera utilizando cables audio con conectores RCA.
7 MONITOR OFF/ON – Con el interruptor MONITOR en la posición OFF, la salida de auriculares recibe la señal del ordenador a través del puerto USB (igual que las salidas RCA), mientras que si este interruptor está en la posición ON, los auriculares recibirán la señal conectada a las tomas RCA INPUT.
8 CABLE USB – Envía información a/desde su ordenador y el UCA222. También le proporciona alimentación a la unidad.

4. Instalación del Software

• Este aparato no requiere ninguna configuración especial ni driver; simplemente conéctelo en un puerto USB libre de su ordenador PC o Mac.
• El UCA222 incluye una versión gratuita del programa de edición Audacity junto con plug-ins VST, drivers ASIO y otros recursos gratuitos.
• Nota – Cuando el UCA222 sea incluido con otros productos Behringer, el paquete de programas puede ser distinto. Si los drivers ASIO no vienen con la unidad, puede descargárselos desde la dirección behringer.com.

33 U-CONTROL UCA222 Manual de uso

5. Funcionamiento Básico

El UCA222 es un interface sencillo entre su ordenador, mezclador y sistema de monitorización. Para utilizarlo, siga estos pasos:

1) Conecte el UCA222 al ordenador introduciendo el cable USB en un puerto USB libre. Automáticamente se iluminará el LED POWER.
2) Conecte la fuente audio que vaya a grabar (mesa de mezclas, pre-amplificador, etc) a las tomas RCA stereo INPUT.
3) Conecte unos auriculares a la salida PHONES de 3,5 mm y ajuste su volumen con el control adyacente. También puede monitorizar la salida conectando un par de altavoces autoamplificados a las tomas RCA stereo OUTPUT.
4) También puede enviar la señal stereo en formato audio digital (S/PDIF) a una unidad de grabación externa a través de la salida OPTICAL OUTPUT utilizando un cable de fibra óptica Toslink.

6. Diagramas de Aplicación


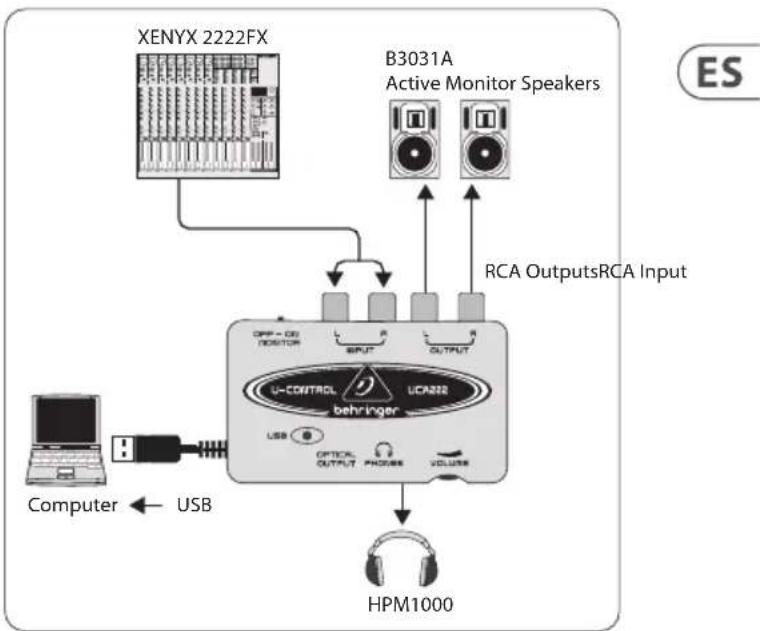

Uso de un mezclador para grabar en un entorno de estudio:

La aplicación más frecuente del UCA222 es la de realizar grabaciones de estudio con una mesa de mezclas. Esto le permitirá grabar varias fuentes simultáneamente, escuchar la reproducción y grabar más pistas sincronizadamente con la toma(s) original.

34 U-CONTROL UCA222 Manual de uso

• Conecte la salida TAPE OUT del mezclador a las tomas RCA INPUT del UCA222. Esto le permitirá capturar la mezcla global.
• Conecte el cable USB a un puerto USB libre de su ordenador. Se encenderá el LED POWER.
• Conecte un par de altavoces autoamplificados a las tomas RCA OUTPUT del UCA222. Dependiendo del tipo de entradas que usen sus altavoces, puede que necesite utilizar un adaptador.
• También puede monitorizar la señal de entrada por medio de unos auriculares en vez/o además de por medio de los monitores. Coloque el interruptor MONITOR OFF/ON en la posición 'ON'. Conecte unos auriculares a la toma PHONES y ajuste su volumen con el control adyacente. Esto es algo totalmente recomendable si la mesa de mezclas y el ordenador están en la misma sala que los instrumentos a grabar.
• Tómese el tiempo necesario para ajustar el nivel de cada canal y la EQ para asegurar un balance correcto entre los instrumentos/fuente. Una vez que haya grabado la mezcla, ya no podrá hacer ajustes en solo un canal.
• Ajuste el programa de grabación para grabar la entrada procedente del UCA222.

o • ¡Pulse record y deje que la música fluya!

35 U-CONTROL UCA222 Manual de uso

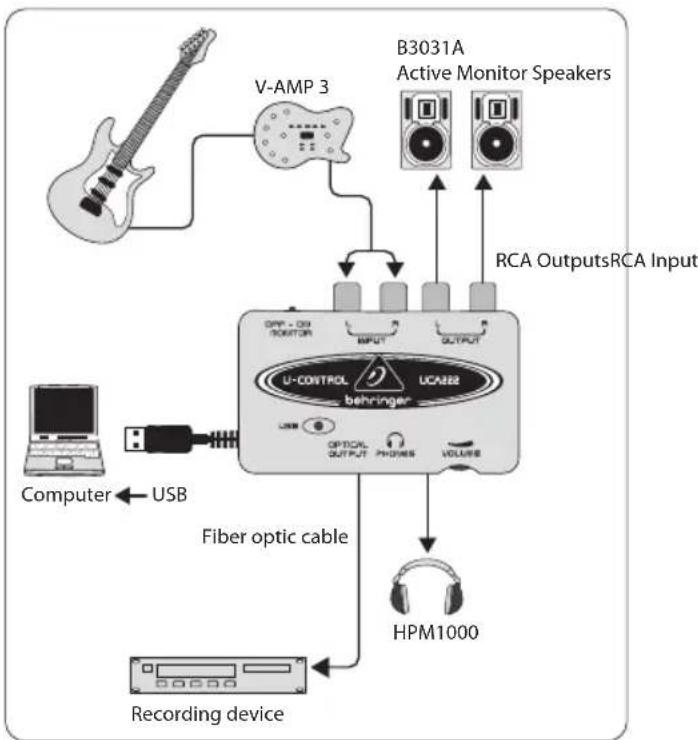

Grabación con un previo con el V-AMP 3:

Los previos como el V-AMP 3 le ofrecen una buena forma de grabar una amplia gama de sonidos de guitarra de alta calidad sin la molestia de tener que colocar un micro delante de un amplificador convencional. Este tipo de unidades también le permiten grabar por la noche sin hacer que sus vecinos y/o la familia quieran estrangularle con su propio cable de guitarra.

• Conecte su guitarra a la entrada de instrumento del V-AMP 3 usando un cable de instrumento de 6,3 mm standard.
• Conecte las salidas stereo de 6,3 mm del V-AMP 3 a las entradas RCA stereo del UCA222. Puede que necesite adaptadores par ello. También puede usar el cable RCA stereo a TRS de 6,3 mm incluido en el pack V-AMP 3/ UCA222 para conectar la salida de auriculares del V-AMP 3 a las entradas RCA del UCA222.
• Conecte el cable USB a un puerto USB libre de su ordenador. El piloto POWER se encenderá.
• Ajuste el nivel de señal de salida en el V-AMP 3.
• Ajuste el programa que vaya a grabar en el UCA222.
• ¡Pulse record y marcha!

7. Conexiones Audio

Aunque existen varias formas de integrar el UCA222 en su equipo de estudio o directo, las conexiones audio a realizar son básicamente las mismas en ambos casos:

7.1 Cableado

Utilice cables RCA standard para conectar el UCA222 a otros aparatos:

También puede usar un adaptador de cable de 6,3 mm:
