BRUKSANVISNING Ucontrol UCA222 BEHRINGER

säkerhetsanvisningar

CAUTION

RISK OF ELECTRIC SHOCK! DO NOT OPEN!

ATTENTION

symbolen leder elektrisk strömstyrka som är tillräckligt stark för att utgöra en risk för elchock. Använd endast högkvalitativa, kommersiellt tillgängliga högtalarkablar med förhandsinstallerade ¼" TS-kontakter. All annan installering eller modifikation bör endast utföras av kompetent personal.

Den här symbolen hänvisar till viktiga punkter om användning

och underhåll i den medfölljande dokumentationen. Var vänlig och läs bruksanvisningen.

Försiktighet

Minska risken för elektriska

stötar genom att aldrig ta av höljet upptill på apparaten (eller ta av baksidan). Inuti apparaten finns det inga delar som kan repareras av användaren.

Endast kvalificerad personal får genomföra reparationer.

Försiktighet

För att minska risken för brand och elektriska stötar ska apparaten skyddas mot regn och fukt. Apparaten går inte utsättas för dropp eller spill och inga vattenbehållare som vaser etc. får placeras på den.

Försiktighet

Serviceinstruktionen är enbart avsedd för kvalificerad servicepersonal. För att undvika risker genom elektriska stötar, genomför inga reparationer på apparaten, vilka inte är beskrivna i bruksanvisningen. Endast kvalificerad fackpersonal får genomföra reparationerna.

1. Läs dessa anvisningar.
2. Spara dessa anvisningar.
3. Beakta alla varningar.
4. Följ alla anvisningar.
5. Använd inte apparaten i närheten av vatten.
6. Rengör endast med torr trasa.
7. Blockera inte ventilationsöppningarna. Installera enligt tillverkarens anvisningar.

19 U-CONTROL UCA222 User Manual

1. Installera aldrig intill värmekällor som värme-element, varmluftsintag, spisar eller annan utrustning som avger värme (inklusive förstärkare).
2. Ändra aldrig en polariserad eller jordad kontakt. En polariserad kontakt har två blad – det ena bredare än det andra. En jordad kontakt har två blad och ett tredje jordstift. Det breda bladet eller jordstiftet är till för din säkerhet. Om den medföljande kontakten inte passar i ditt uttag, ska du kontakta en elektriker för att få uttaget bytt.
3. Förlägg elkabeln så, att det inte är möjligt att trampa på den och att den är skyddad mot skarpa kanter och inte kan skadas. Ge i synnerhet akt på områdena omkring stickkontakterna, förlängningskablarna och på det ställe, där elkabeln lämnar apparaten, är tillräckligt skyddade.
4. Apparaten måste alltid vara ansluten till elnätet med intakt skyddsledare.

12.0m

huvudkontakten, eller ett apparatuttag, fungerar som avstängningsenhet måste denna alltid

vara tillgänglig.

1. Använd endast tillkopplingar och tillbehör som angetts av tillverkaren.

2. nvänd endast med vagn, stativ, trefot, hållare eller bord som angetts av tillverkaren, eller som sålts till-sammans med apparaten. Om du använder en vagn, var försiktig, när du förflyttar kombinationen vagn-apparat, för att förhindra olycksfall genom snubbling.

3. Dra ur anslutningskontakten und åskväder eller när apparaten inte ska användas under någon längre tid.
4. Låt kvalificerad personal utföra all service. Service är nödvändig när apparaten har skadats, t.ex. när en elkabel eller kontakt är skadad, vätska eller främmande föremål har kommit in i apparaten, eller när den har fallit i golvet.

1. Kassera produkten på rätt sätt: den här symbolen indikerar att produkten inte ska kastas i hushållssoporna, enligt WEEE direktivet

(2012/19/EU) och gällande, nationell lagstiftning. Produkten ska lämnas till ett auktoriserat återvinningsställe för elektronisk och elektrisk utrustning (EEE). Om den här sortens avfall hanteras på fel sätt kan miljön, och människors hälsa, påverkas negativt på grund av potentiella risksubstanser som ofta associeras med EEE. Avfallshanteras produkten däremot på

rätt sätt bidrar detta till att naturens resurser används på ett bra sätt. Kontakta kommun, ansvarig förvaltning eller avfallshanteringsföretag för mer information om återvinningscentral där produkten kan lämnas

1. Installera inte i ett trångt utrymme, t.ex. i en bokhylsa eller liknande enhet.
2. Placera inte källor med öppen eld, t.ex. tända ljus, på apparaten.
3. Tänk på miljöaspekterna vid kassering av batterier. Batterier måste kasseras på ett batteriuppsamlingsställe.
4. Denna apparat kan användas i tropiska och måttliga klimat upp till 45 °C.

FRISKRIVNINGSKLAUSUL

Music Tribe tar inget ansvar för någon förlust som kan drabbas av någon person som helt eller delvis förlitar sig på någon beskrivning, fotografi eller uttalande som finns här. Tekniska specifikationer, utseenden och annan information kan ändras utan föregående meddelande. Alla varumärken tillhör respektive ägare. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim,

Auratone och Coolaudio är varumärken eller registrerade varumärken som tillhör Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alla Rättigheter reserverade.

BEGRÄNSAD GARANTI

För tillämpliga garantivillkor och ytterligare information om Music Tribes begränsade garanti, se fullständig information online på musictribe.com/warranty.

PL

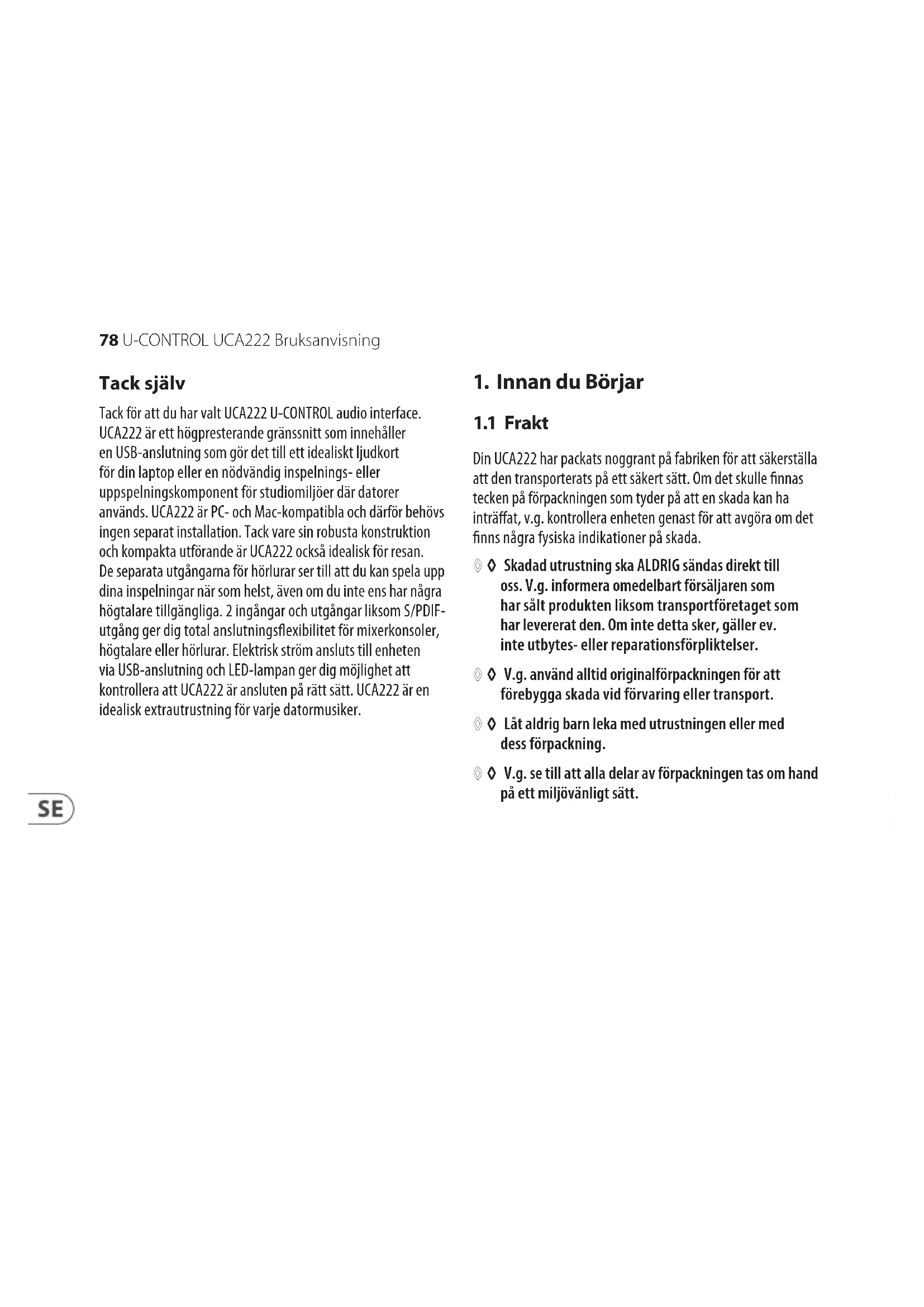

Tack för att du har valt UCA222 U-CONTROL audio interface. UCA222 är ett högpresterande gränssnitt som innehåller en USB-anslutning som gör det till ett idealiskt ljudkort för din laptop eller en nödvändig inspelnings- eller uppsplningskomponent för studiomiljöer där datorer används. UCA222 är PC- och Mac-kompatibla och därför behövs ingen separat installation. Tack vare sin robusta konstruktion och kompakta utförande är UCA222 också idealisk för resan. De separata utgångarna för hörlurar ser till att du kan spela upp dina inspelningar när som helst, även om du inte ens har några högtalare tillgängliga. 2 ingångar och utgångar liksom S/PDIF-utgång ger dig total anslutningsflexibilitet för mixerkonsoler, högtalare eller hörlurar. Elektrisk ström ansluts till enheten via USB-anslutning och LED-lampan ger dig möjlighet att kontrollera att UCA222 är ansluten på rätt sätt. UCA222 är en idealisk extrautrustning för varje datormusiker.

1. Innan du Börjar

1.1 Frakt

Din UCA222 har packats noggrant på fabriken för att säkerställa att den transporterats på ett säkert sätt. Om det skulle finnas tecken på förpackningen som tyder på att en skada kan ha inträffat, v.g. kontrollera enheten genast för att avgöra om det finns några fysiska indikationer på skada.

Skadad utrustning ska ALDRIG sändas direkt till oss. V.g. informera omedelbart försäljaren som har sålt produkten liksom transportföretaget som har levererat den. Om inte detta sker, gäller ev. inte utbytes- eller reparationsförpliktelser.
V.g. använd alltid originalförpackningen för att förebygga skada vid förvaring eller transport.
Låt aldrig barn leka med utrustningen eller med dess förpackning.
V.g. se till att alla delar av förpackningen tas om hand på ett miljövänligt sätt.

79 U-CONTROL UCA222 Bruksanvisning

1.2 Initial drift

V.g. se till att enheten förses med tillräcklig ventilation och placera aldrig UCA222 ovanpå en förstärkare eller i närheten av ett uppvärmningselement för att undvika risken för överhettning.

Strömförsörjningen tillkopplas via USB-kabeln vilket innebär att det inte behövs något extern strömkälla. V.g. respektera alla nödvändiga säkerhetsåtgärder.

1.3 Online-registrering

Glöm inte registrera er nya Behringer-produkt så fort som möjligt när ni köpt den på http://behringer.com och läs noggrant igenom garantivillkoren.

Skulle det bli något fel på er Behringer-produkt ska vi naturligtvis se till att det repareras så snart som möjligt. I ett sådant fall ber vid er gå direkt till den affär där ni köpt Behringer-produkten. Finns det ingen Behringer-återförsäljare i närheten där ni bor kan ni vända er till något av våra filialkontor. I produktens originalförpackning ligger en lista med kontaktadresser till alla våra filialkontor (Global Contact Information/European Contact Information). Finns det ingen kontaktadress för Sverige ber vi er kontakta närmaste generalagent. I support-delen på vår hemsida http://behringer.com hittar ni sådana kontaktadresser.

I ett garantifall kan vi hjälpa er snabbare om ni har registrerat din produkt med köpdatum hos oss.

Tack så mycket för er medverkan!

2. Systemkrav

UCA222 är PC- och Mac-kompatibla. Därför behövs ingen installation eller några drivrutiner för att UCA222 ska fungera korrekt.

För att kunna arbeta med UCA222 måste din dator uppfylla följande kriterier:

PC PC Mac
Intel eller AMD-processor, 400 MHz eller högre	G3, 300 MHz eller högre
Minst 128 MB RAM Minst 1,289 MB RAM
USB 1.1-gränssnitt USB 1.1-gränssnitt
Windows XP, 2000	Mac OS 9.0.4 eller högre, 10.X eller högre

2.1 Hårdvaruanslutning

Använd USB-kabeln för att ansluta UCA222 till din dator. USB-anslutningen ger också ström åt UCA222. Du kan ansluta en mängd enheter och utrustning till ingångar och utgångar.

3. Kontroller och Anslutningar


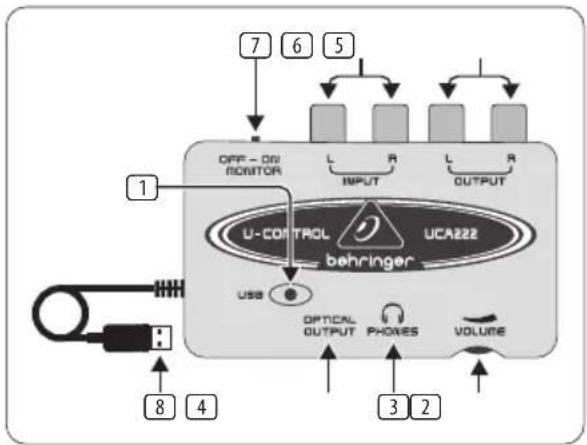

1 POWER LED – Indikerar status för strömförsörjningen via USB.
2 OPTICAL OUTPUT – Toslink-utgången har en S/PDIF-signal som kan anslutas via en fiberoptisk kabel.
3 PHONES – Anslut standardhörlurar som är utrustade med en 1/8" mini-koppling.
4 VOLUME – Anpassar volymnivån för hörlurarnas utgång. Vrid kontrollen helt till vänster innan du ansluter hörlurarna för att undvika hörselskador orsakade av för hög volyminställning. Vrid kontrollen till höger för att öka volymen.

5 OUTPUT – Anslut till ett högtalarsystem via RCA stereokablar för att övervaka audioutgången från datorn.
6 INPUT – Anslut önskad inspelningssignal genom audiokablar med RCA-anslutningar.
7 OFF/ON MONITOR – När MONITOR är avstängd (OFF) får hörlurarnas utgång signalen från datorn över USB-porten (samma som RCA-utgångarna). När MONITOR är påslagen (ON) får hörlurarna signalen genom RCA-ingångarna.
8 USB CABLE – Skickar information till och från din dator och UCA222. Den försörjer också enheten med elektrisk ström.

4. Installation av Mjukvara

• Den här enheten kräver varken installation eller drivrutiner, anslut den bara till en ledig USB-port på en PC eller Mac.
• UCA222 har en fri version av programvaran Audacity editing samt VST plug-ins, ASIO drivrutiner och diverse freeware.
  OBS! D När UCA222 säljs tillsammans med andra behringer-produkter kan den medföljande mjukvaran variera. Om drivrutiner för ASIO inte ingår kan du ladda ner dem från vår webbsida behringer.com.

81 U-CONTROL UCA222 Bruksanvisning

5. Grundläggande Användning

UCA222 erbjuder ett enkelt användargränssnitt mellan din dator, mixer och monitorsystem. Följ dessa steg för grundläggande användning:

1) Anslut UCA222 till datorn genom att ansluta USB-kabeln till en ledig USB-port. LED-lampan för elanslutning ska lysa automatiskt.
2) Anslut audiokällan som ska spelas in, såsom mixer, preamp etc. till INPUT stereo RCA-uttagen.
3) Koppla in ett par hörlurar i 1/8" PHONES-uttaget och anpassa volymen med den närplacerade kontrollen. Du kan också övervaka utgången genom att koppla in ett par elanslutna högtalare till OUTPUT stereo RCA-uttagen.
4) Den kan också sända stereoingångssignalen i digitalt audioformat (S/PDIF) till en extern inspelningsenhet via OPTICAL OUTPUT genom att använda en Toslink fiberoptisk kabel.

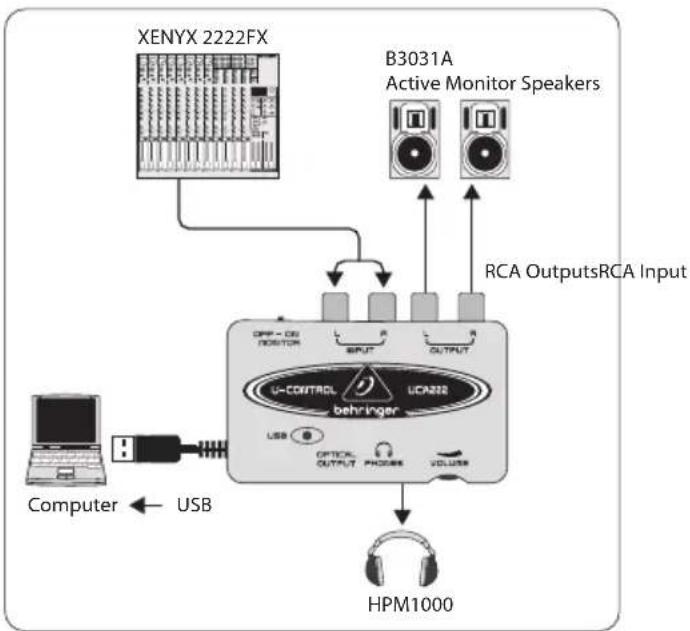

6. Applikationsdiagram

82 U-CONTROL UCA222 Bruksanvisning

Spela in i en studiomiljö genom att använda en mixer:

Det vanligaste programmet för UCA222 är att göra en studioinspelning med en mixer. Detta möjliggör för dig att spela in flera källor samtidigt, lyssna på uppspelningen och spela in fler spår synkroniserat med originalinspelningen/-inspelningarna.

• Anslut mixerns TAPE OUT till INPUT RCA-uttaget på UCA222. Detta ger dig möjlighet att fånga upp hela mixen.
• Anslut USB-kabeln till en ledig USB-port på din dator. Strömindikatorn POWER LED tänds.
• Anslut ett par elanslutna monitorhögtalare till UCA222 OUTPUT RCA-uttag. Beroende på vilken typ av ingångar som dina högtalare klarar av, kan du behöva en adapter.
• Du kan också övervaka ingångssignalen med ett par hörlurar istället för eller tillsammans med monitorhögtalarna. Vrid brytaren OFF/ON MONITOR till läge "ON". Anslut ett par hörlurar till PHONES-uttaget och anpassa volymen med den närplacerade kontrollen. Det här är att föredra om mixern och datorn finns i samma rum där instrumenten spelas in.

• Ta dig lite tid för att anpassa varje kanalnivå och EQ för att se till att det är god balans mellan instrumenten/källorna. När väl mixen har spelats in kan du inte längre göra justeringar på bara en kanal.

• Ställ in inspelningsprogrammet på inspelningsingången från UCA222.

• Tryck ner inspelning (record) och låt musiken flöda!

83 U-CONTROL UCA222 Bruksanvisning

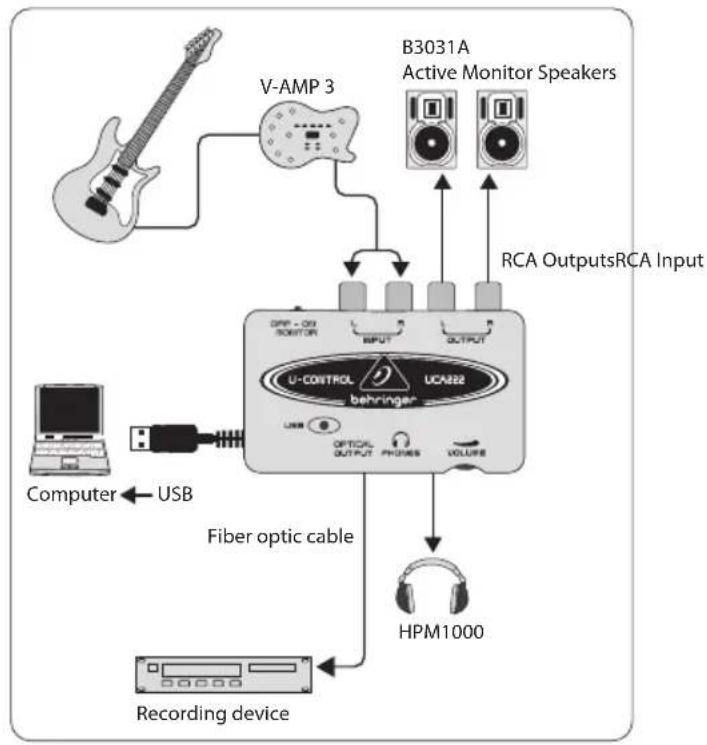

Inspelning Med en Preamp som V-AMP 3:

En preamp som V-AMP 3 erbjuder ett fantastiskt sätt att spela in en bred variation av högkvalitativa gitarrljud utan att behöva placera en mikrofon framför en konventionell amp. Den tillåter dig också att spela in sent på kvällen utan att fresta dina rumskamrater eller grannar att strypa dig med din egen gitarrkabel.

• Anslut en gitarr till instrumentingången på V-AMP 3 genom en standard 14 " instrumentkabel.
• Anslut stereo 14 " utgångar på V-AMP 3 till stereo RCA-ingångar på UCA222. Detta kommer troligen att kräva adaptrar. Du kan även använda stereo RCA till 14 " TRS-kabeln som ingår i förpackningspaketet i V-AMP 3/ UCA222 för att ansluta från hörlursutgången på V-AMP 3 till UCA222 RCA-ingångarna.
• Anslut USB-kabeln till en ledig USB-port på din dator. Strömindikatorn POWER LED tänds.
• Anpassa utgångssignalnivån på V-AMP 3.
• Ställ in inspelningsprogrammet på inspelningsingången från UCA222.
• Tryck record och tjut!

7. Vaudioanslutningar

Även om det finna många sätt att integrera UCA222 i din studio eller ditt live-evenemang görs audioanslutningarna på samma sätt i alla sammanhang:

7.1 Kablar

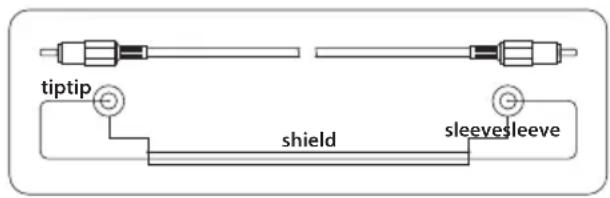

V.g. använd standard RCA-kablar för att ansluta UCA222 till annan utrustning:

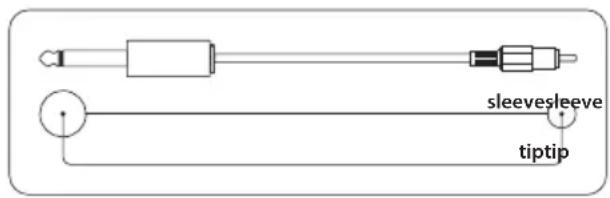

Du kan också använda en 1/4" adapterkabel:
