GEBRUIKSAANWIJZING Blade 2 Max DD7881 DIRT DEVIL

** De kosten voor telefoongesprekken naar het buitenland zijn afhankelijk van de prijzen van de betreffende buitenlandse aanbieder en de betreffende actuele tarieven.

FR, BE, CH

Wij zijn blij dat u gekozen heeft voor een Dirt Devil product. Wij wensen u veel plezier met het apparaat en bedanken u voor de aankoop!

Meer informatie over uw product is te vinden in deze bedieningshandleiding en op onze website www.dirtdevil.de. Ons Dirt Devil-serviceteam kunt u bereiken via de op pagina 2 aangegeven contactgegevens.

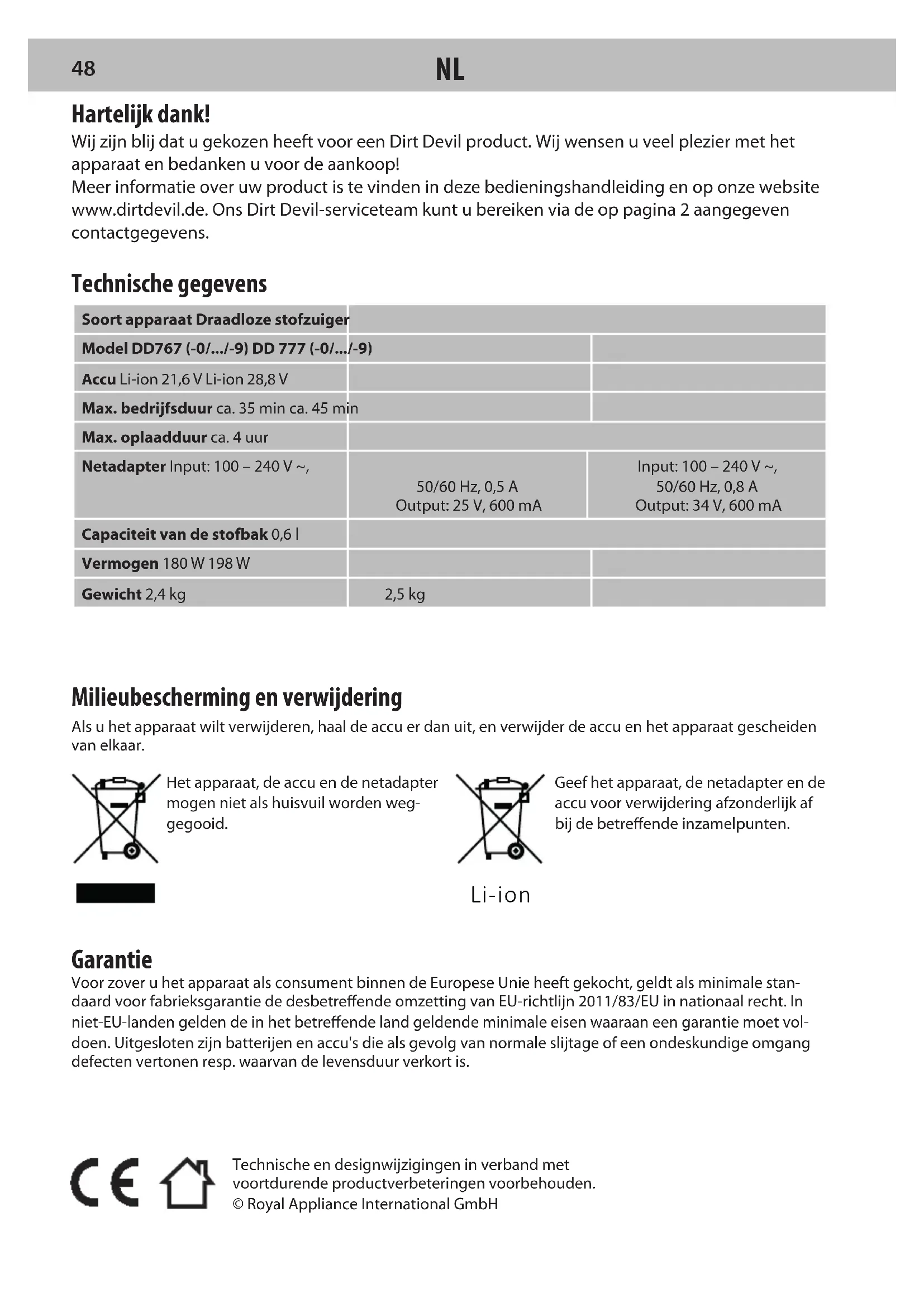

Technische gegevens

Soort apparaat Draadloze stofzuiger
Model DD767 (-0/.../-9) DD 777 (-0/.../-9)
Accu Li-ion 21,6 V Li-ion 28,8 V
Max. bedrijfsduur ca. 35 min ca. 45 min
Max. oplaadduur ca. 4 uur
Netadapter Input: 100 – 240 V ~,	50/60 Hz, 0,5 AOutput: 25 V, 600 mA	Input: 100 – 240 V ~,50/60 Hz, 0,8 AOutput: 34 V, 600 mA
Capaciteit van de stofbak 0,6 l
Vermogen 180 W 198 W
Gewicht 2,4 kg	2,5 kg

Milieubescherming en verwijdering

Als u het apparaat wilt verwijderen, haal de accu er dan uit, en verwijder de accu en het apparaat gescheiden van elkaar.

Het apparaat, de accu en de netadapter mogen niet als huisvuil worden weggegooid.

Geef het apparaat, de netadapter en de accu voor verwijdering afzonderlijk af bij de betreffende inzamelpunten.

Garantie

Voor zover u het apparaat als consument binnen de Europese Unie heeft gekocht, geldt als minimale standaard voor fabrieksgarantie de desbetreffende omzetting van EU-richtlijn 2011/83/EU in nationaal recht. In niet-EU-landen gelden de in het betreffende land geldende minimale eisen waaraan een garantie moet voldoen. Uitgesloten zijn batterijen en accu's die als gevolg van normale slijtage of een ondeskundige omgang defecten vertonen resp. waarvan de levensduur verkort is.

VEILIGHEIDSINSTRUCTIES

m.b.t. deze bedieningshandleiding

Lees deze bedieningshandleiding volledig door voordat u het apparaat gaat gebruiken. Berg de bedieningshandleiding goed op. Als u dit apparaat aan een ander doorgeeft, voeg er dan ook deze bedieningshandleiding bij. Het niet-opvolgen van deze bedieningshandleiding kan ernstige verwondingen of schade aan het apparaat tot gevolg hebben. Voor schade ontstaan door het niet in acht nemen van deze bedieningshandleiding aanvaarden wij geen aansprakelijkheid. Belangrijke aanwijzingen buiten dit hoofdstuk zijn als volgt gekenmerkt:

WAARSCHUWING!

Waarschuwt voor gevaren voor uw gezondheid en wijst op mogelijk verwondingsrisico.

ATTENTIE!

Wijst op mogelijke gevaren voor het apparaat of andere voorwerpen.

AANWIJZING

Benadrukt tips en informatie.

U kunt deze bedieningshandleiding ook van onze website downloaden:

www.dirtdevil.de

m.b.t. bepaalde groepen van personen

■ Dit apparaat kan door kinderen van 8 jaar

en ouder en door personen met beperkte fy- sieke, sensorische of geestelijke vaardigheden of met gebrek aan ervaring en/of kennis wor- den gebruikt, als ze onder toezicht staan of

instructies hebben gekregen aangaande het veilige gebruik van het apparaat en de daaruit resulterende gevaren begrepen hebben.

■ Kinderen mogen niet met het apparaat spelen.
■ Reiniging en gebruikersonderhoud mo-gen niet door kinderen worden uitgevoerd, als ze niet onder toezicht staan.
- Verpakkingsmaterialen en kleine onderdelen mogen niet worden gebruikt om mee te spelen. Ze kunnen verstikkingsgevaar opleveren.
- Kinderen onder de 8 jaar moeten uit de buurt worden gehouden van het apparaat, de netadapter en de netadapterkabel, zolang deze ingeschakeld zijn, met het stopcontact verbonden zijn of afkoelen.

m.b.t. de stroomvoorziening

Het apparaat wordt met elektrische stroom opgeladen. Daarbij bestaat altijd het gevaar van een elektrische schok. Let daarom op het volgende:

Raak de accu en netadapter nooit aan met natte handen. Dompel het apparaat, de accu en de netadapter nooit in water of andere vloeistoffen.
- Trek altijd aan de netadapter zelf als u deze uit het stopcontact wilt trekken. Trek pooit aan de netadapterkabel.
Zorg ervoor dat de netadapterkabel niet knikt, nergens klem komt te zitten, er niet overheen wordt gereden en dat deze niet met hittebronnen in aanraking kan komen.

• Gebruik alleen de meegeleverde netadapter om de accu op te laden.
  Controleer de netadapterkabel op even tuele beschadigingen voordat u deze gebruikt. Gebruik nooit een netadapter waarvan de stekker of de kabel beschadigd is. Sluit de netadapter alleen op stopcontacten aan die dezelfde spanning hebben als aangegeven op de netadapter.
  Zorg er voor het reinigen of onderhou- reinigen van tapijt.

den van het apparaat voor dat het apparaat uitgeschakeld is en de netadapter niet aangesloten is.

m.b.t. borstelwals

De borstelwals in de turboborstel draait met een hoog toerental. Hiervan gaan verschillende gevaren uit voor mensen, dieren en voorwerpen:

■ Zuig nooit mensen, dieren of planten. Houd lichaamsdelen en kledingstukken buiten bereik van bewegende onderdelen en openingen als het apparaat in gebruik is. Anders kunnen deze worden opgezogen en zo verwondingen veroorzaken.

Schakel het apparaat uit voordat u de turboborstel eraf haalt, erop zet, opent of reinigt.
Rijd niet over kabels, leidingen enz., omdat deze verstrikt kunnen raken in de borstelwals en daardoor beschadigd kunnen worden.

Houd de borstelwals buiten bereik van alle gevoelige oppervlakken. Anders kan dit schade veroorzaken. Neem de reinigings- en onderhoudsaanwijzingen van de fabrikant in acht.
Houd de borstelwals ook buiten bereik van vitrages, gordijnen, lange franjes e.d. Deze voorwerpen kunnen anders ingezogen en beschadigd worden.
- Gebruik de borstelwals alleen voor het

m.b.t. de accu

Als er verkeerd met accu's omgegaan wordt, bestaat er verwondingsgevaar.

• Gebruik alleen de meegeleverde netadapter om de accu op te laden.
  Let erop dat er geen kortsluiting in de accu ontstaat, d.w.z. raak de twee polen nooit tegelijkertijd aan, vooral niet met elektrisch geleidende voorwerpen.

Haal de accu nooit uit elkaar, vervorm de accu niet en stel de accu nooit bloot aan ho- ge temperaturen.

Bij ondeskundige omgang kan er vloeistof uit de accu komen. Vermijd contact met de vloeistof.

Mocht u desondanks in contact zijn gekomen met vrijkomende vloeistof, spoel deze dan met voldoende water af en raadpleeg een arts.

Zorg ervoor, dat de netadapter niet aangesloten is, voordat u de accu verwijdert.

bij een defect apparaat

Als het apparaat, de netadapter of de net- adapterkabel beschadigd zijn, moeten ze door de fabrikant, zijn klantenservice of door iemand met dezelfde competentie worden vervangen om gevaren te voorkomen.

• Geef een defect apparaat voor reparatie aan een geautoriseerd vakbedrijf of de Dirt Devil-klantenservice, > "International Services" op pagina 2.

- Gebruik nooit een defect apparaat, een defecte netadapter, een defecte netadapter-kabel of een defecte accu!

m.b.t. het doelmatig gebruik Het apparaat is alleen bedoeld voor huis- houdelijk gebruik. Het is niet geschikt voor industrieel gebruik. Gebruik het apparaat uitsluitend voor het reinigen van licht ver- vuilde, droge harde vloeren, tapijten, pla- fonds of meubels. Elke andere vorm van gebruik geldt als niet-doelmatig en is niet toegestaan.

Verboden is met name:

Het zuigen van
— Mensen, dieren, planten of tegen het lichaam zittende kledingstukken
→ Hoog verwondingsrisico!
— Gloeiende as, brandende sigaretten, lucifers en licht ontvlambare stoffen
→ Brandgevaar!
- Water en andere vloeistoffen
→ Gevaar voor kortsluiting!

• Toner (voor laserprinters, kopieermachines enz..)
  → Brand- en explosiegevaar!
  Het gebruik
• In de buurt van explosieve of licht ontvlambare stoffen
  → Brand- en explosiegevaar!
• In de openlucht
  → Vernietigingsgevaar door regen en vuil!!
• door niet-originele toebehoren. Dit kan de veiligheid van het apparaat nadelig beïnvloeden.

■ Zelfstandige reparatie-ingrepen

→ Verwondingsgevaar en verlies van het recht op gratis vervanging!

m.b.t. bewaren

Bewaar het apparaat op een koele, droge plek buiten bereik van kinderen.
- Het apparaat is niet vrijstaand. Apparaat tussen het gebruik op een geschikte plek vlak op de bodem leggen, zodat het geen struikelgevaar oplevert.

m.b.t. de afvalverwijdering

■ Verwijder het apparaat met de accu aan het einde van de levensduur uitsluitend volgens de milieu-eisen en zoals beschreven, > "Milieubescherming en verwijdering" op pagina 48.

■ Neem de accu weg, voordat u het apparaat verwijdert.

Verwijder de accu veilig.

Voorbereidingen

Kennismaken met apparaat

Afb. 1 : ① Greep met laadcontrolelampje; ② Buisontgrendeling; ③ Zuigbuis; ④ Toebehorenontgrendeling; ⑤ Lampje van de turboborstel; ⑥ Turboborstel met borstelwals; ⑦ Laadaansluiting (niet zichtbaar); ⑧ Handzuiger; ⑨ Netadapter; ⑩ AAN/UIT-knop; ⑪ Filterafdekking; ⑫ Accupeilweergave; ⑬ Borstelwalsknop; ⑭ Wandhouder; ⑮ Boostknop; ⑯ Laadcontrolelampje; ⑰ Stofbak

Toebehoren (optioneel):

Afb. 2 : Ⓐ Voegenmondstuk; Ⓑ Dierharenmondstuk; Ⓒ Stofborstel; Ⓓ Parketmondstuk

Uitpakken en in elkaar zetten

① Controleer de uitgepakte inhoud op volledigheid. Als u transportschade constateert of mocht er iets ontbreken, neem dan onmiddellijk contact op met uw handelaar. ② Steek de turboborstel of het toebehoren op de zuigbuis, tot deze hoorbaar vergrendeld wordt (afb. 3). ③ Steek de zuigbuis in de handzuiger, tot deze hoorbaar vergrendeld wordt (afb. 4).

LET OP:

Om het apparaat als handzuiger te gebruiken, moet de turboborstel of het toebehoren direct in de handzuiger gestoken worden, tot deze hoorbaar vergrendeld wordt (afb. 5).

Wandhouder aanbrengen

① Kies een geschikte bewaarplek voor het apparaat, idealiter in de buurt van een stopcontact. ② Steek het apparaat op de wandhouder (afb. 6). ③ Zet het apparaat met de wandhouder zo tegen de wand dat de turboborstel plat op de vloer ligt. ④ Markeer met een stift de positie van de wandhouder. ⑤ Verwijder het apparaat van de wandhouder. ⑥ Houd de wandhouder tegen de wand en markeer de boorgaten. ⑦ Bevestig de wandhouder met schroeven en pluggen op de wand.

Accu laden

WAARSCHUWING!

Brand- en explosiegevaar! Gebruik alleen de mee- geleverde netadapter om de accu op te laden.

LET OP:

Voor het eerste gebruik moet het apparaat opgeladen worden. Het eerste laadproces duurt 4 uur. Mislukt dit, kan dit nadelig zijn voor de acculooptijd.

① Plaats het apparaat op de wandhouder. Om het apparaat als handzuiger te laden, moet de buisont-grendeling (afb. 7/①) ingedrukt worden, moet de zuigbuis of het toebehoren verwijderd worden en moet de handzuiger op een effen, vast oppervlak gelegd worden. ② Steek de netadapterkabel in de laadaansluiting (afb. 8). ③ Steek de netadapter in een stopcontact. → De laadcontrolelampjes (afb. 1/① & 9/②) branden constant rood. Om de laadvoortgang weer te geven, knipperen de lampjes van de accupeilweergave (afb. 9/①) achter elkaar, tot alle vier lampjes branden. ④ Na maximaal 4 uur gaat de accupeil-weergave uit, de laadcontrolelampjes (afb. 1/① & 9/②) branden continu wit. → De accu is volledig opgeladen. ⑤ Scheid de netadapter van het stopcontact (om stroom te besparen) en trek de netadapterkabel uit de laadaansluiting.

Zuigen

WAARSCHUWING!

Wees bijzonder voorzichtig bij het reinigen op trappen.

AANWIJZING:

Als de accu bijna leeg is, wordt het apparaat binnen enkele seconden uitgeschakeld. Laad de accu volledig op, > "Accu laden" op pagina 52.

AANWIJZING:

Continu gebruik van de boostfunctie en de borstelwals verlaagt de acculooptijd.

① Monteer het benodigde toebehoren, > "Uitpakken en in elkaar zetten" op pagina 52. ② Druk op de AAN/ UIT-knop, om het apparaat in te schakelen (afb. 10/①). → Het apparaat start met ingeschakelde boostfunctie. Druk op de boostknop, om te wisselen tussen volledig en verlaagd zuigvermogen (afb. 10/③).

③ Druk op de borstelwalsknop, om de borstelwals in- en uit te schakelen (afb. 10/2). ④ Zuig.

AANWIJZING:

Als de borstelwals blokkeert, wordt het apparaat uitgeschakeld en knippert het lampje op de turboborstel (afb. 1/5) rood. Druk op de AAN/UIT-knop (afb. 10/1), om het apparaat uit te schakelen, en reinig de turboborstel, > "Blokkade verwijderen" op pagina 53.

5 Druk op de AAN/UIT-knop, om het apparaat uit te schakelen (afb. 10/1). → Het apparaat wordt uitgeschakeld.

Apparaat onderhouden

Stofbak legen

① Druk de buisontgrendeling (afb. 7/①) in en verwijder de zuigbuis of het toebehoren van de handzuiger. ② Houd de handzuiger boven een vuilnisbak en druk de stofontgrendeling in (afb. 11/①). → Het stofbakdeksel klapt open en het stof valt eruit.

Filter reinigen

ATTENTIE!

Gebruik het apparaat alleen, als beide filters ingebouwd zijn.

LET OP:

Voor de beste reinigingsresultaten moet u de filters na 4-6 keer gebruiken uitkloppen en deze iedere 3 maanden wassen.

① Maak de stofbak leeg, > "Stofbak legen" op pagina 53. ② Draai de filterafdekking linksom (afb. 12) en verwijder deze van de handzuiger. ③ Trek aan de lip van het filter (afb. 13/①), om dit van de afdekking los te maken. ④ Trek aan het ronde schuimstofffilter, om dit uit de handzuiger te verwijderen. ⑤ Klop beide filters boven een vuilnisbak uit, om vuil te verwijderen. ⑥ Was de filters onder stromend water uit (max. 40 °C). ⑦ Laat de filters minimaal 24 uur drogen, voordat u deze weer in het apparaat plaatst.

Separator reinigen

① Maak de stofbak leeg, > "Stofbak legen" op pagina 53. ② Draai de filterafdekking linksom (afb. 12) en verwijder deze van de handzuiger. ③ Druk de stofbakontgrendeling in en open de stofbak. ④ Om de separator los te maken, moet u deze uit de stofbak drukken en uit de behuizing trekken (afb. 14).
5 Trek het filter uit de separator (afb. 15).
⑥ Klop het filter en de separator boven een vuilnis-bak uit, om vuil te verwijderen. ⑦ Spoel het filter onder stromend water uit (max. 40 °C). ⑧ Laat het filter minimaal 24 uur drogen, voordat u dit weer in het apparaat plaatst.

Blokkade verwijderen

Verwijder voorzichtig met een schaar haren van de borstelwals, om blokkades te verhelpen. Gebruik een bezemsteel of een dergelijk stomp voorwerp om blokkades in de zuigbuis te verhelpen.

Borstelwals wegnemen en vervangen

① Druk de toebehorenontgrendeling in en neem de turboborstel van de zuigbuis of de handzuiger weg (afb. 16/①). ② Zoek naar de letter "A" op de onderkant van de turboborstel, om erachter te komen, welke afdekking u moet verwijderen (afb. 17/⑨).
3 Draai de drie schroeven met een schroevendraaier los en verwijder de afdekking. 4 Schuif de borstelwals uit de behuizing (afb. 18). 5 Verhelp de blokkades of vervang de borstelwals, als deze defect is.
6 Druk de borstelwals op de afdekking, schuif beide onderdelen in de behuizing (afb.19) en bevestig de afdekking met de schroeven.

Aandrijfriem demonteren en vervangen

① Druk de toebehorenontgrendeling in en neem de turboborstel van de zuigbuis of de handzuiger weg (afb. 16/①). ② Zoek naar de letter "B" op de onderkant van de turboborstel, om erachter te komen, welke afdekking u moet verwijderen (afb. 17/⑧).
3 Draai de drie schroeven met een schroevendraaier los en verwijder de afdekking. 4 Indien de aandrijfriem gescheurd is, moet u deze verwijderen en een nieuwe over de tandwielen spannen (afb. 20).
5 Breng de afdekking weer aan en bevestig deze met de schroeven.

Toebehoren

• Voegenmondstuk – 0777007 (afb. 21/A)
- Borstelwals – 0777017 (afb. 21/B)
• Voormotorfilter - 0777001 (afb. 21/C)
- Wandhouder – 0777006 (afb. 21/D)
- Filterset (separator + filter) - 0777002 (afb. 21 /E)
• 24 V netadapter - 0767004 (afb.21 /F)
• 32 V netadapter - 0777004 (afb. 21 /F)
• Dierharenmondstuk – 0777009 (afb. 21/G)
• Meubelborstel – 0777008 (afb. 21 /H)
- Parketmondstuk – 0777011 (afb. 21 /l)

Problemen verhelpen

Voordat u contact opneemt met onze Dirt Devil klantenservice of het apparaat naar de Dirt Devil-klantenservice stuurt, kunt u vooraf veel aanvullende aanwijzingen voor oplossing en verhelping vinden in het servicegedeelte van onze website: www.dirtdevil.de/service

WAARSCHUWING!

Voordat u fouten gaat opsporen schakelt u het apparaat uit. Gebruik nooit een defect apparaat, een defecte netadapter of een defecte accu.
