MANUALE UTENTE Blade 2 Max DD7881 DIRT DEVIL

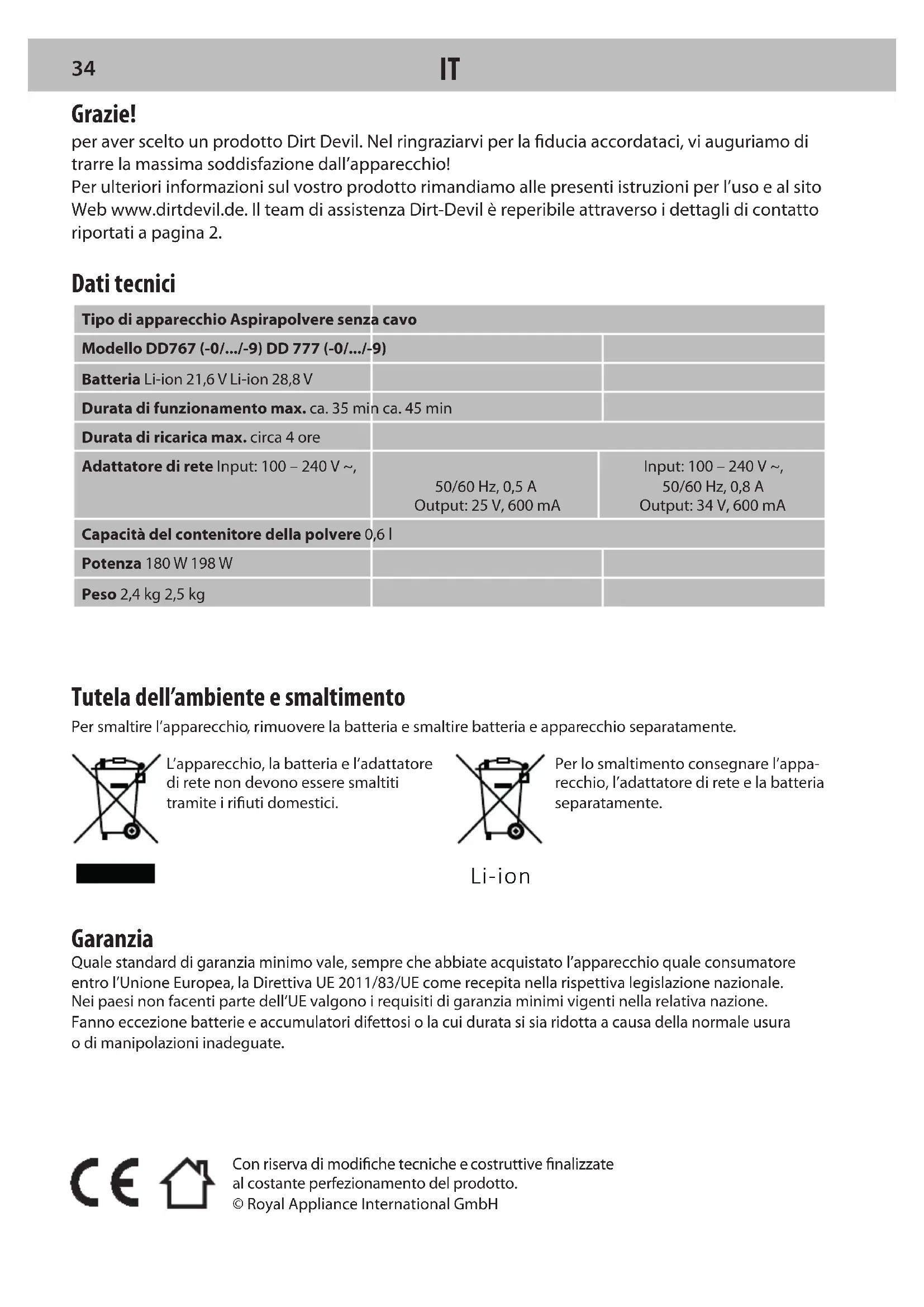

33Con riserva di modiche tecniche e costruttive nalizzate al costante perfezionamento del prodotto.© Royal Appliance International GmbH Grazie! per aver scelto un prodotto Dirt Devil. Nel ringraziarvi per la ducia accordataci, vi auguriamo di trarre la massima soddisfazione dall’apparecchio! Per ulteriori informazioni sul vostro prodotto rimandiamo alle presenti istruzioni per l’uso e al sito Web www.dirtdevil.de. Il team di assistenza Dirt-Devil è reperibile attraverso i dettagli di contatto riportati a pagina 2. Dati tecnici Tipo di apparecchio Aspirapolvere senza cavoModello DD767 (-0/.../-9) DD 777 (-0/.../-9)Batteria Li-ion 21,6 V Li-ion 28,8 VDurata di funzionamento max. ca. 35 min ca. 45 minDurata di ricarica max. circa 4 oreAdattatore di rete Input: 100 – 240 V ~, 50/60 Hz, 0,5 A Output: 25 V, 600 mAInput: 100 – 240 V ~, 50/60 Hz, 0,8 A Output: 34 V, 600 mACapacità del contenitore della polvere 0,6 lPotenza 180 W 198 WPeso 2,4 kg 2,5 kg Tutela dell’ambiente e smaltimento Per smaltire l’apparecchio, rimuovere la batteria e smaltire batteria e apparecchio separatamente. L’apparecchio, la batteria e l’adattatore di rete non devono essere smaltiti tramite i riuti domestici.Per lo smaltimento consegnare l’appa-recchio, l’adattatore di rete e la batteria separatamente. Garanzia Quale standard di garanzia minimo vale, sempre che abbiate acquistato l’apparecchio quale consumatore entro l’Unione Europea, la Direttiva UE 2011/83/UE come recepita nella rispettiva legislazione nazionale. Neipaesi non facenti parte dell’UE valgono i requisiti di garanzia minimi vigenti nella relativa nazione. Fannoeccezione batterie e accumulatori difettosi o la cui durata si sia ridotta a causa della normale usura odimanipolazioni inadeguate. Li-ion

sulle istruzioni per l’uso Prima di lavorare con l’apparecchio leggere interamente e con attenzione le presenti istru- zioni per l’uso. Conservare accuratamente le presenti istruzioni per l’uso. Se l’apparecchio è ceduto a terzi consegnare anche queste istru- zioni per l’uso. La mancata osservanza delle presenti istruzioni per l’uso può causare gravi lesioni o danni all’apparecchio. Non rispondia- mo di eventuali danni derivanti dalla mancata osservanza delle presenti istruzioni per l’uso. Le avvertenze importanti al di fuori del presen- te capitolo sono contrassegnate come segue: AVVERTIMENTO! Avverte di pericoli sanitari e possibili rischi di lesioni. ATTENZIONE! Segnala possibili pericoli di danni all’apparecchio o ad altri oggetti. AVVERTENZA Evidenzia suggerimenti e informazioni. Queste istruzioni per l’uso possono essere anche scaricate dal nostro sito web: www.dirtdevil.de su determinati gruppi di persone Questo apparecchio può essere usato dai bambini a partire dagli 8 anni di età e da per- sone con limitate capacità siche, sensoriali o intellettive o che non dispongano di suciente esperienza e/o conoscenze soltanto sotto sor- veglianza o se sono state istruite sull’uso sicu- ro dell’apparecchio e hanno compreso i peri- coli che ne derivano. I bambini non devono giocare con l’ap- parecchio. Pulizia e manutenzione non devono es- sere eseguite da bambini non sorvegliati. I materiali da imballaggio e minuteria non devono essere usati per giocare. Perico- lo di soocamento. Quando l’apparecchio, l’adattatore di rete nonché il cavo dell’adattatore di rete sono accesi, collegati alla presa elettrica o in fase di rareddamento devono essere tenuti fuori dalla portata dei bambini di età infe- riore a 8 anni. sull’alimentazione elettrica L’apparecchio viene caricato con corrente elettrica. Esiste sostanzialmente il pericolo di scosse elettriche. Pertanto è necessario osservare quanto segue: Non aerrare mai la batteria e l’adatta- tore di rete a mani bagnate. Non immergere mai l’apparecchio, la batteria e l’adattatore di rete in acqua o altri liquidi. Per staccare l’adattatore di rete dalla pre- sa elettrica, aerrare sempre direttamente l’adattatore di rete, mai il relativo cavo. Vericare che il cavo dell’adattatore di rete non sia piegato o incastrato, che non venga calpestato e che non possa entrare acontatto con fonti di calore. Utilizzare soltanto l’adattatore di rete fornito in dotazione per caricare la batteria.

35 Prima dell’uso controllare che il cavo dell’adattatore di rete non presenti danni. Non usare mai un adattatore di rete se la relativa spina o il relativo cavo sono danneg- giati. Collegare l’adattatore di rete soltanto con prese elettriche che portano la tensione elettrica indicata sullo stesso. Prima di pulire o sottoporre a manuten- zione l’apparecchio, accertarsi che sia spento e che l’adattatore di rete sia disconnesso dalla presa. sul rullo spazzola Il rullo spazzola nella spazzola turbo ruota ad alta velocità. Questo dà origine a diversi pericoli per persone, animali e oggetti: Non aspirare mai persone, animali o piante. Mantenere parti del corpo e indumenti lontani dai componenti mobili e dai fori dell’apparec- chio in funzione. Diversamente possono venir risucchiati, causando lesioni. Prima di staccare o attaccare o rispetti- vamente aprire o pulire la spazzola turbo, spegnere l’apparecchio. Non passare mai con l’apparecchio su cavi, condutture ecc. che potrebbero ingar- bugliarsi nel rullo spazzola e danneggiarsi. Mantenere il rullo spazzola lontano da tutte le superci delicate. Diversamente ciò può comportare danni. Rispettare le avvertenze per la pulizia e la cura del relativo produttore. Inoltre, mantenere il rullo spazzola lon- tano da tendine, tende, frange lunghe e si- mili. Diversamente questi oggetti possono essere risucchiati e danneggiati. Utilizzare il rullo spazzola soltanto per pulire tappeti e moquette. sulla batteria Se le batterie sono maneggiate in maniera errata sussiste il pericolo di lesioni. Utilizzare soltanto l’adattatore di rete fornito in dotazione per caricare la batteria. Non cortocircuitare mai la batteria, ossia non toccare mai contemporaneamente en- trambi i poli, in particolare non con oggetti elettroconduttori. Non disassemblare mai la batteria, non deformarla e non esporla a temperature ele- vate. In caso di manipolazione inadeguata il liquido può infatti fuoriuscire dalla batteria. Evitare il contatto con il liquido. Se nonostante ciò si è venuti a contatto con il liquido fuoriuscito, sciacquarlo via con abbondante acqua e rivolgersi a un medico. Assicurarsi che l’adattatore di rete non sia collegato, prima di rimuovere la batteria. se l’apparecchio è difettoso Se sono danneggiati l’apparecchio, l’adatta- tore di rete o il suo cavo, essi devono essere sostituiti dal produttore, dal servizio assi- stenza o da una persona adeguatamente qualicata per prevenire eventuali pericoli.

IT Per la riparazione inviare l’apparecchio difettoso a un centro specializzato autorizza- to o al servizio di assistenza Dirt Devil, >“In- ternational Services” a pagina 2. Non usare mai l’apparecchio, l’adattato- re di rete o il suo cavo o la batteria se sono difettosi! sull’impiego conforme alla destinazio- ne d’uso L’apparecchio può essere usato soltanto in ambito domestico. Non è adatto per l’impie- go industriale. Utilizzare l’apparecchio esclu- sivamente per pulire pavimenti duri o tap- peti e moquette, sotti o accessori leggermente sporchi e asciutti. Ogni altro utilizzo è considerato non conforme alla destinazione d’uso e, pertanto, vietato. In particolare sono vietati: Aspirare – persone, animali, piante o indumenti indossati Elevato pericolo di lesioni! – cenere incandescente, sigarette o ammiferi accesi e sostanze facilmente inammabili Pericolo di incendio! – acqua e altri liquidi Pericolo di cortocircuito! – toner (per stampanti laser, fotocopiatri- ci, ecc.) Pericolo di incendio e di esplosione! L’impiego – vicino a sostanze esplosive o facilmente inammabili Pericolo di incendio e di esplosione! – all’aperto Pericolo di distruzione dovuto a pioggia e sporcizia! – di accessori non originali. Ciò può pregiu- dicare la sicurezza dell’apparecchio. Interventi autonomi di riparazione Pericolo di lesioni e perdita del diritto a sostituzione gratuita! sulla conservazione Conservare l’apparecchio in un luogo fre- sco e asciutto fuori dalla portata dei bambini. Non si tratta di un apparecchio a sé stante. Negli intervalli di utilizzo disporre l’apparec- chio in piano sul pavimento in un luogo adatto così che nessuno possa inciamparvisi. sullo smaltimento Al termine dell’utilizzo smaltire l’appa- recchio e la batteria esclusivamente con le modalità ecologicamente corrette illustrate, > “Tutela dell’ambiente e smaltimento” a pagina 34. Prima di smaltire l’apparecchio, rimuo- vere la batteria. Smaltire la batteri in modo sicuro.

37Preparativi Conoscere l’apparecchio Fig.

Impugnatura con spia di controllo della carica; Sblocco tubo; Tubo di aspirazione; Sblocco dell’accessorio; Spia della spazzola turbo; Spazzola turbo con rullo spazzola; Con-nettore per la ricarica (non visibile); Aspirapolvere manuale; Adattatore di rete; Tasto ON/OFF; Coperchio del ltro; Indicazione livello di carica; Tasto rullo spazzola; Supporto da parete; Tasto Boost; Spia di controllo della carica; Contenitore della polvere Accessori (opzionali): Fig.

Bocchetta per fughe; Bocchetta per peli di animali; Spazzola antipolvere; Bocchetta per parquet Disimballaggio e montaggio

Controllare che il contenuto sia completo. Se si rilevano danni da trasporto o se mancano dei com-ponenti, rivolgersi immediatamente al rivenditore di ducia. Inserire la spazzola turbo o l’accessorio nel tubo di aspirazione no ad udire nettamente lo scat-to d’innesto (g.

Inserire il tubo di aspirazione nell’aspirapolvere manuale no ad udire nettamente lo scatto d’innesto (g.

Montare il supporto da parete

Scegliere un luogo adatto dove custodire l’appa-recchio che si trovi preferibilmente vicino ad una presa di corrente. Mettere l’apparecchio sul sup-porto da parete (g.

Collocare l’apparecchio con il supporto contro la parete in modo tale che la spazzola turbo poggi completamente sul pavimento. Segnare la posizione del supporto da parete con una matita. Rimuovere l’apparecchio dal supporto da parete. Poggiare il supporto contro la parete e segnare i fori. Fissare il supporto nella parete con viti e tasselli. Caricamento della batteria AVVERTIMENTO! Pericolo di incendio e di esplosione! Utilizzare soltanto l’adattatore di rete fornito in dotazione per caricare la batteria. AVVERTENZA: Prima del primo utilizzo si deve caricare l’appa-recchio. La prima procedura di carica dura 4 ore. Se questa non viene terminata correttamente, ciò può pregiudicare la durata della batteria. Inserire l’apparecchio nel supporto da parete. Per caricare l’apparecchio come aspirapolvere manuale, premere lo sblocco tubo (g.

), rimuovere il tubo di aspirazione o l’accessorio e collocare l’aspira-polvere manuale su una supercie piana e solida. Inlare il cavo dell’adattatore di rete nel connetto-re per la ricarica (g.

Inserire l’adattatore di rete in una presa elettrica. ➔ Le spie di controllo della carica (g.

) sono accese costantemente in rosso. Per indicare il progresso della carica le spie dell’indicazione livello di carica (g.

) lampeg-giano una dopo l’altra no a che non saranno accese tutte e quattro. Dopo un tempo massimo di 4 ore l’indicazione livello di carica si spegne e le spie di controllo della carica (g.

) sono accese costantemente in bianco. ➔ La batteria è completa-mente carica. Staccare l’adattatore di rete dalla presa (per risparmiare corrente) e il suo cavo dal con-nettore per la ricarica. Aspirare AVVERTIMENTO! Usare particolare cautela nel pulire le scale. AVVERTENZA: Se la batteria è quasi scarica, l’apparecchio si spegne entro pochi secondi. Caricare la batteria completa-mente, > “Caricamento della batteria” a pagina 38. AVVERTENZA: L’uso continuo della funzione Boost e del rullo spazzola riduce la durata della batteria.

IT1 Montare l’accessorio desiderato, > “Disimballaggio e montaggio” a pagina 38.

➔ L’apparecchio si avvia con la funzione Boost attiva- ta. Premere il tasto Boost per alternare tra potenza diaspirazione piena e ridotta (g.

Premere il tasto del rullo spazzola per accendere e spegnere il rullo spazzola (g.

Aspirare. AVVERTENZA: Se il rullo spazzola si blocca, l’apparecchio si spegne e le spie sul rullo spazzola lampeggiano in rosso (g.

per spegnere l’apparecchio e pulire la spazzola turbo, > “Eliminare un bloccaggio” a pagina 39.

Premere il tasto ON/OFF, per spegnere l’apparec- chio (g.

). ➔ L’apparecchio si spegne. Manutenzionare l’apparecchio Svuotamento del contenitore della polvere

Premere sullo sblocco tubo (g.

Tenere l’aspirapolvere manuale rasente sopra un secchio delle immondizie e preme- re il tasto di svuotamento polvere (g.

➔ Il coperchio del contenitore della polvere si apre e la polvere cade giù. Pulizia dei ltri ATTENZIONE! Utilizzare l’apparecchio soltanto se entrambi iltri sono montati. AVVERTENZA: Per ottenere i migliori risultati di pulizia scuotere iltri dopo 4 - 6 applicazioni e lavarli ogni 3 mesi.

Svuotare il contenitore della polvere, > “Svuota- mento del contenitore della polvere” a pagina 39.

Girare il coperchio del ltro in senso antiorario (g.

), per staccarlo dalla copertura.

Battere entrambi i ltri sopra un secchio delle immondizie per eliminare la sporcizia.

Lavare i ltri con acqua corrente (max. 40 °C).

Lasciar asciugare i ltri per almeno 24 ore, prima di reinserirli nell’apparecchio. Pulire il separatore

Svuotare il contenitore della polvere, > “Svuota- mento del contenitore della polvere” a pagina 39.

Girare il coperchio del ltro in senso antiorario (g.

Premere lo sblocco del contenitore della polvere eaprire il contenitore della polvere.

Per staccare il separatore, espellerlo dal contenitore della polvere ed estrarlo dall’alloggiamento (g.

Estrarre il ltro dal separatore (g.

Battere il ltro e il separatore sopra un secchio delle immondizie per eliminare la sporcizia.

Lavare il ltro con acqua corrente (max. 40 °C).

Lasciar asciugare il ltro per almeno 24 ore, prima di reinserirlo nell’apparecchio. Eliminare un bloccaggio

Per eliminare bloccaggi, rimuovere capelli dal rullo spazzola usando una forbice con cautela.

Utilizzare un manico di scopa o un oggetto simile, non alato per eliminare intasamenti nel tubo di aspirazione. Rimuovere e inserire il rullo spazzola

Premere lo sblocco dell’accessorio e staccare la spazzola turbo dal tubo di aspirazione o dall’aspira- polvere manuale (g.

Cercare la lettera “A” sulla parte inferiore della spazzola turbo per trovare la copertura che deve essere tolta (g.

Allentare le tre viti con un cacciavite e togliere la copertura.

Eliminare i bloccaggi o sostituire il rullo spazzola se è difettoso.

Premere il rullo spaz- zola sulla copertura, inlare entrambe le parti nell’al- loggiamento (g.

) e ssare la copertura con le viti.

39Smontare e sostituire la cinghia ditrasmissione

Premere lo sblocco dell’accessorio e staccare la spazzola turbo dal tubo di aspirazione o dall’aspira-polvere manuale (g.

Cercare la lettera “B” sulla parte inferiore della spazzola turbo per trovare la copertura che deve essere tolta (g.

Allentare le tre viti con un cacciavite e togliere la copertura. Se la cinghia di trasmissione è rotta, rimuoverla e applicarne una nuova sugli ingranaggi (g.

Riapplicare la copertura e ssarla con le viti. Accessori

• Adattatore di rete 24 V – 0767004 (g.

• Adattatore di rete 32 V – 0777004 (g.

• Bocchetta per peli di animali – 0777009 (g.

/I) Risoluzione dei problemi Prima di contattare il nostro servizio di assistenza DirtDevil o di inviare l’apparecchio al servizio clienti Dirt Devil, consultare il nostro sito Web dove sono riportate avvertenze supplementari in merito a solu-zioni e rimedi. www.dirtdevil.de/service AVVERTIMENTO! Prima di dedicarsi alla ricerca del problema spe-gnere l’apparecchio. Non usare mai l’apparecchio, l’adattatore di rete o la batteria se sono difettosi.
